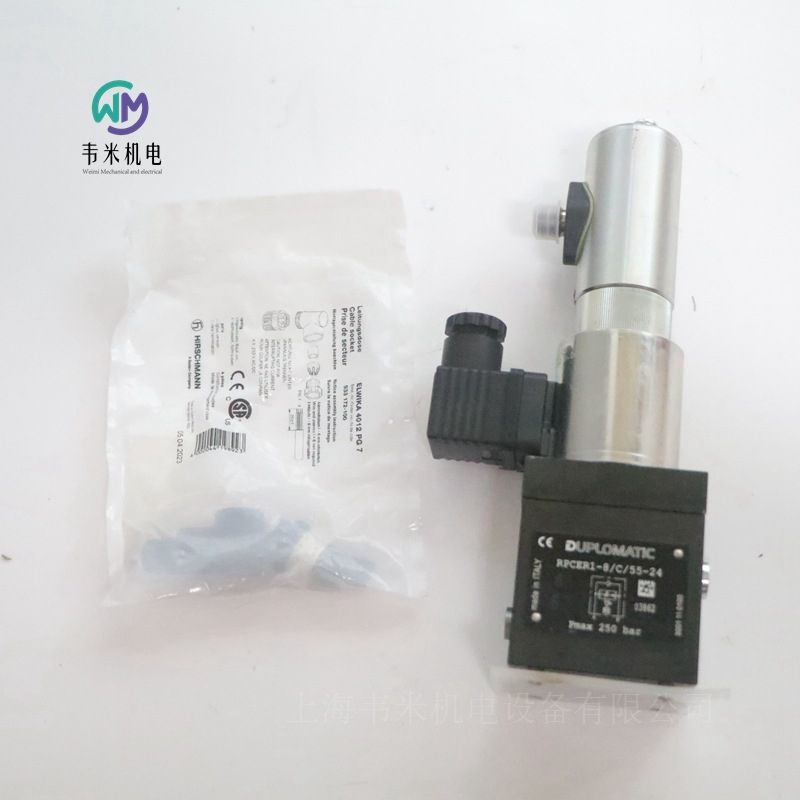

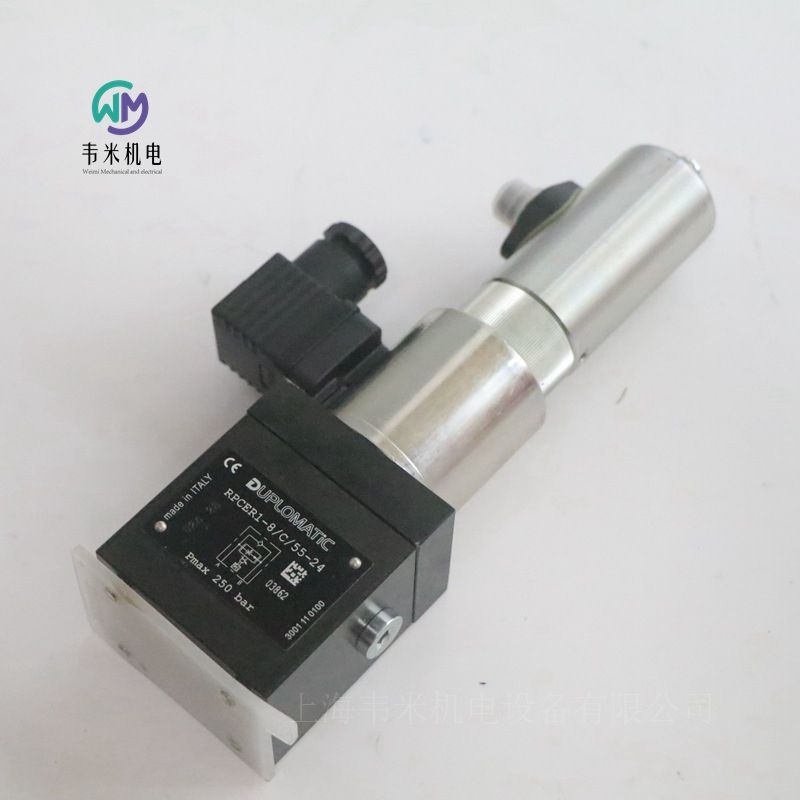

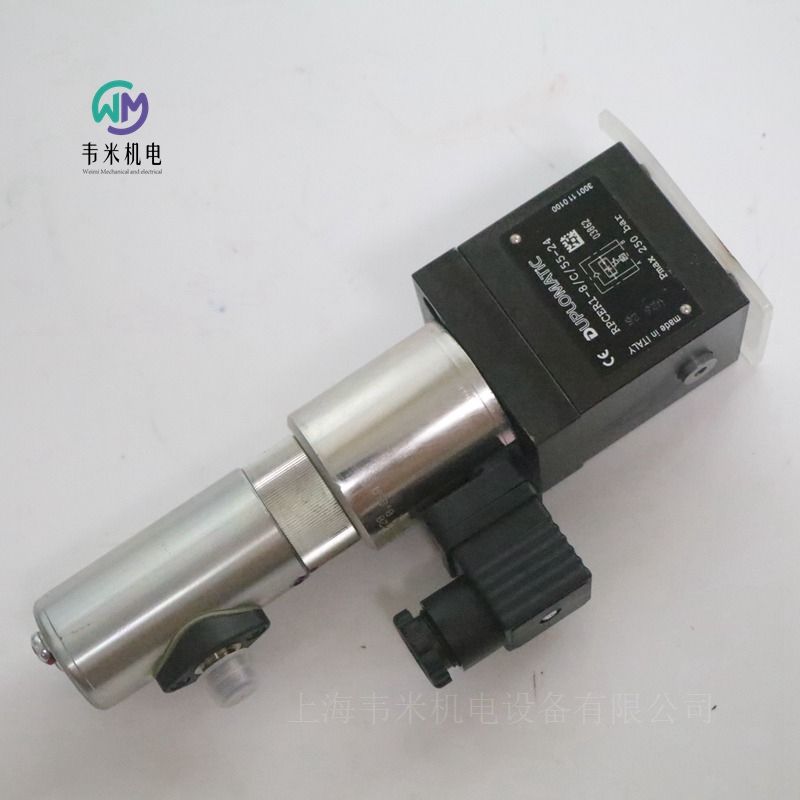

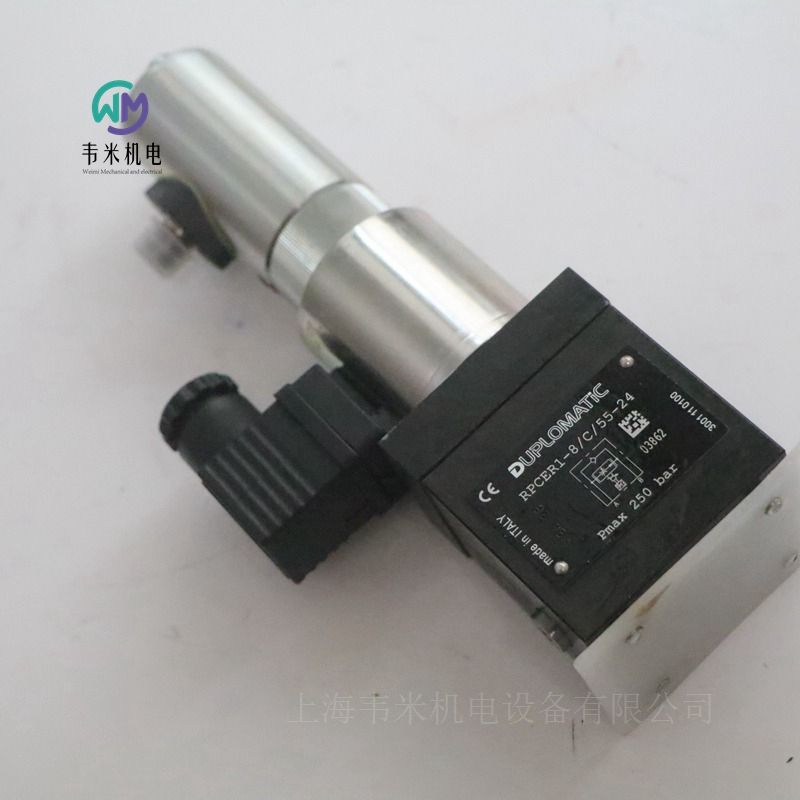

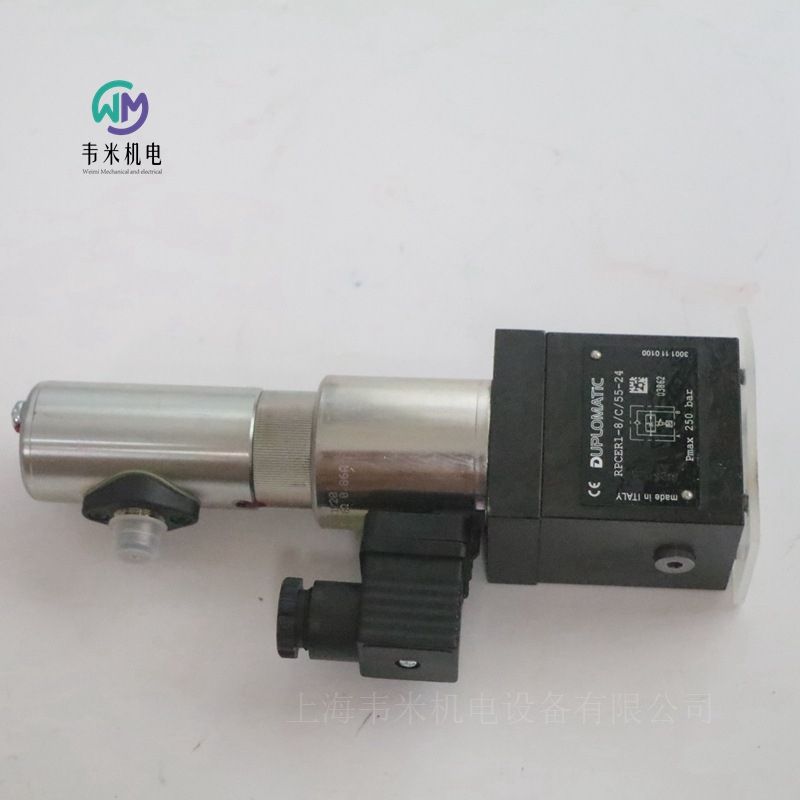

迪普马比例流量阀RPCER1-8/C/55-24，意大利产地，上海韦米机电设备有限公司主营产品，销售热线： ；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC比例流量阀
RPCER1
直动式比例流量阀
带阀芯位置反馈
序列号 52
板式安装
ISO 6263-03 (CETOP 03)
工作压力 250 bar
工作原理
— RPCER1型阀是一种带压力和温度补偿的二通型比例流量阀，其安装面尺寸符合ISO 6263 (CETOP RP121H) 标准。
— 节流阀的位置反馈调节大大减小了阀的滞环，并且提高了阀的重复性。
— 该阀通常用于调节液压回路各分支的流量或控制液压执行机构的速度。
— 该阀流量可连续调节，与电子控制单元的输入信号成比例。
— 该阀可提供5种工作流量范围，可达 25l/min。
技术参数
（采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得）
工作压力  250bar
A和B口之间的压差Δp  10bar
控制流量  1,5l/min - 4l/min - 8l/min - 16l/min - 25l/min
控制流量（对于1和 4 l/min）  0,025l/min
反向自由流动流量  40l/min
滞环 % Q max < 2,5%
重复精度 % Q max < ±1%
环境温度范围  -10 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 - 400cSt
油液允许的污染等级  根据 ISO 4406:1999 等级 18/16/13 （等级17/15/12用于流量< 0,5 l/min)
推荐油液粘度  25cSt
重量  2.2kg
压力补偿
该阀内有两个串接的节流口。一个节流口的开口度大小由比例电磁铁调节；第二个节流口由一个节流口的上游和下游压力进行控制，从而始终保持可调节流口前后的压差恒定。在这种情况下，即使阀的进出口腔压力发生变化，阀的流量值仍保持恒定，且误差在控制流量的± 2%范围内。
热补偿
该阀的热补偿功能是通过采用流道限制的原理来实现的，因此，油液粘度的变化不会对流量产生显著的影响。
在控制流量小于0.5L/min且温差在30 °C时，流量变化约为设定值的13%。
在更大流量情况时，在上述相同温差条件下，流量变化小于设定值的4%。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
电气特性
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至值，从而减小滞环。
与LVDT传感器相连的衔铁，将位置状态传递给电子控制单元。
额定电压  24VDC
阻抗(20°C时)   17.6Ω
电流  0.86A
负载率 100%
电磁兼容性(EMC)  根据2004/108/CE
保护等级
绝缘保护(CEI EN 60529) IP65
位置传感器
带反馈控制的RPCER1型阀，采用了带放大信号的LVDT型位置传感器，能够精确控制限流器和设置流量，从而提高重复精度，并减小滞环。
传感器安装在比例电磁铁上，且与比例电磁铁同轴，插头可以360°布置。
传感器能够防止电源线路的极性反转。
阶跃响应 (在油温50°C，油液粘度36 cSt条件下测得)
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
安装
在不影响正确操作的条件下，RPCER1阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC比例流量阀订货型号：
RPCER1-1/C-54-24/V
RPCER1-4/C/54-24
RPCER1-8/C/54-24
RPCER1-8/C/55-24

迪普马DUPLOMATIC液压元件产品：
GP外啮合齿轮泵
1P外啮合齿轮泵
IGP内啮合齿轮泵
DFP定排量叶片泵
PVD变量叶片泵
PVA变量叶片泵
VPPM轴向柱塞变量泵
VPPL轴向变量柱塞泵（中压)
DSE3直动式电液比例方向阀
DSE3G数字集成式电液比例方向阀
DXJ3带集成放大器的电液伺服阀
DXJ5带集成放大器的电液伺服阀
RPCED1直动式比例流量阀
RPCED1-*-T3直动式三通比例流量阀
RPCER1直动式位置反馈比例流量阀
RPCE2-*先导式比例流量阀
RPCE07先导式比例流量、压力控制阀
RPCE3-*先导式比例流量阀
RPCE08先导式比例流量、压力控制阀
CRE直动式比例压力阀，插装式
PRED3直动式电液比例压力阀
PRED3G数字集成式电液比例压力阀
PRED3J闭环数字集成式电液比例压力阀
PRE先导式比例压力阀
PRE*G数字集成式先导型电液比例压力阀
PRE*J闭环数字集成式先导型电液比例压力阀
MZE先导式比例减压阀
PM*压力控制阀、流量控制阀和方向阀安装板
P2*叠加式安装板
P2A*L侧面油口多级板
P2X*M底部油口多级板
P4D*叠加式安装板
RM4*-MP带溢流阀安装板
P4D-RQM5带溢流阀和电磁卸荷阀叠加式安装板
PE端板
EPA-M**电子控制单元，适用于开环比例阀
EPR-P1电子控制单元，适用于压力反馈比例阀,导轨安装型
UEIK-1*电子控制单元，适用于开环单电磁比例阀，欧版式
UEIK-11RS电子控制单元，适用于位置反馈单电磁比例阀，欧版式
UEIK-2*电子控制单元，适用于开环双电磁比例阀，欧版式
UEIK-21RS电子控制单元，适用于位置反馈双电磁比例阀，欧版式
UEIK-2*RL电子控制单元，适用于开环双电磁比例阀，欧版式
PSC安装架，适用于欧版式电子控制单元
MCD直动式溢流阀
MRQ先导式溢流阀
PBM3背压阀
MZD直动式三通减压阀
MSD直动式顺序阀
MERS节流阀
MVR直动式单向阀
MVR-RS/P直动式单向阀，带节流器
MVPP先导式单向阀
RPC1*/M流量控制阀
RQ4M先导式溢流阀
Z4M先导式减压阀
SD4M直动式顺序阀
ERS4M节流阀
VR4M直动式单向阀
VPP4M先导式单向阀
RPC1*/4M流量控制阀
PRM7先导式溢流阀
PZM7减压阀
QTM7节流阀
CHM7先导式单向阀
VR*-I单向阀插装式
VD*-W单向阀
VR*-P单向阀板式
VP*-P*-MU液控单向阀
CFP进油阀
LOGICELEMENTS逻辑元件
DS3电磁方向控制阀
MD1L紧凑型电磁方向控制阀
MD1JB电磁方向控制阀
MDD44电磁方向控制阀
MD1K-E*P4K防爆型电磁方向控制阀
DS5电磁方向控制阀
DS5JB电磁方向控制阀
DD44电磁方向控制阀
E*P4先导式电液换向阀
DSP7先导式电液换向阀
DSP10电磁或液压先导控制换向阀
MD1M-DS5M-E*P4M带监测功能的电磁方向控制阀
DT03膜片式电磁方向控制阀
MDT膜片式电磁方向控制阀
EC电气插头
ECL电磁换向控制装置
RS*双向节流阀
RSN*单向流量控制阀
RPC1压力及温度补偿流量阀
RPC1-T3三通压力和温度补偿流量阀
RPC*压力和温度补偿流量阀
RPC*-T3三通压力和温度补偿流量控制阀
CP1R*-W转轮式快慢切换阀
K4WA/C行程调速阀
FSI吸油滤油器
FST密封法兰式吸油滤油器
FRT板式回油滤油器，装在油箱上
FRC回油滤油器，装在油箱顶部或者回路中
FPH压力滤油器，管路安装
FPM中压滤油器，管路安装
FPHM高压滤油器
M63压力表
PS柱塞式压力继电器
PTH压力传感器
MRQA溢流阀适用于带蓄能器回路
RQ**-P溢流阀适用于带蓄能器回路
RQ*M*-P自动卸荷阀或电磁卸荷阀
Z*P减压阀
SUTX-P顺序阀/卸荷阀/背压阀/平衡阀
ZC*平衡阀
CR直动式压力控制阀
CRQ先导式压力控制阀
CD1-W直动式压力控制阀
RM*-W压力控制阀
RQ5-W溢流阀
RQM5-W电磁控制溢流阀具有卸载和压力选择功能
RQ*-P溢流阀
RQM*-P电磁溢流阀具有卸载和压力选择功能

意大利迪普马DUPLOMATIC电子控制单元
用于开环单电磁铁比例阀放大板
UEIK-1*系列
技术参数
电源  22 - 30VDC
电源电气保护   过载  极性反转
参考输入信号：
电压  0 / +10 V
电流  4 - 20mA
参考输入信号阻抗
电压  10kΩ
电流  250Ω
卡尺寸  欧板式 100x160x35
插头接口  DIN 41612-D 32 外螺纹
工作温度范围  0 - 50℃
重量  0.2kg
UEIK-1* 型卡为欧板式电子控制单元，用于开环单电磁铁比例阀。该单元提供和参考输入信号成比例的可变电流，不受温度变化或者负载阻抗的影响。
电磁铁电源的PWM特性减小了阀的滞环，从而优化了控制精度。 前面板带LED灯，可显示卡的功能和电位计，从而优化控制。
功能说明
电源
卡所需要的供电电源为22到30 V DC (针脚2a/2c - 4a/4c)之间， 所需功率为：20W (UEIK-11) - 29W (UEIK-12)。
电源电压必须经过整流和滤波，并且大允许波动在上述电压范围内。
电气保护
卡具有防止超压和极性反转的功能。
一根已安装的2A快速熔断保险丝，用于电源电路保护。
参考输入信号
此卡可接受电压参考输入信号(0到+10V)或者电流参考输入信号(4-20 mA)。
注意：如果信号由电位计发射，请验证其负荷至少为200 Ω。
信号和调节
电源 POWER ON
黄色LED灯指示卡的电源状态：
亮 - 电源正常
灭 - 无电源，电源故障或者保险丝熔断
使能 ENABLE
卡正常工作需要在针脚24c处施加一个22到30 V DC的使能信号。
卡的使能状态，既可以通过前面板的LED灯观测，也可以由用户在针脚6a和6c处测量。
绿色LED灯指示：
亮 - 卡开启
灭 - 卡关闭或者故障
增益 GAIN (增益系数调节)
增益电位计“GAIN”，可以调节设定的参考信号值和供给电磁铁的大电流两者之间的关系，从而用于限定阀控制的液压尺寸大值。
卡的大电流限定为1,0A (UEIK-11) - 1,2A (UEIK-12)。见6节的默认值。
顺时针旋转增大电流。
偏置 OFFSET(偏置电流调节)
偏置电位计 “OFFSET”，可以调节阀的偏置电流。此参数用于清除阀的不灵敏区域(死区)。
调节范围从0到0,5A (UEIK-11) - 从0到0,65A (UEIK-12)。
当参考输入信号超过+ 150 mV (或者4,25 mA)的阈值时，偏置电流被激活。
低于此阈值时，偏置不被激活，只有当极化电流等于25 mA时会出现。
注意：偏置电流设定值的变化会引起增益系数值的相应变化。
顺时针旋转增大电流。
上升斜坡 RAMP UP/ 下降斜坡 RAMP DOWN (斜坡调节)
上升斜坡电位计“RAMP UP”和下降斜坡电位计“RAMP DOWN” ，可以调节相应参考输入信号阶跃上升或者下降变化时，达到所需供给电流的时间，范围从0,03到7秒。
通过这个方法，可以控制阀的响应时间，从而调节阀以满足液压回路和机器循环的要求。
可以通过在针脚16a处施加一个22到30 V DC的隔断指令，以禁止斜坡。在这种情况下，剩余的斜坡时间为10 ms。
顺时针旋转增大斜坡时间。
信号测量
电流 CURRENT (电磁铁电流测量点)
可以通过电压读取供给电磁铁的电流。
读取转换：
1V DC = 1A (UEIK-11)
0,82V DC = 1A (UEIK-12).
参考信号 REFERENCE (参考输入信号测量点)
可以通过电压读取发送给卡的参考输入信号。
直接读取，但参考电压和电流之间符号相反，其转换为：
4 mA = 0 V 20 mA = - 10V。
安装
卡可安装在支架或者卡架中，其接口形式为DIN 41612 - 规格D - 32针。
对于电源和电磁铁连接，根据长度，推荐使用截面积为1到2,5 mm2之间的导线。对于其他连接，推荐使用带屏蔽护套的电缆，且仅卡侧接地。
通常，阀和电子单元的接线必须尽量远离干扰源(例如动力电缆，电机，交换器和电气开关)。
在有电磁干扰的环境下，必须对接线做全面保护。
默认状态
电子单元供货时出厂设定。
标准设定如下：
“GAIN” 增益调节：参考输入信号为+10V (或者20 mA)时，相应电
磁铁输入电流为0,7 A。
–“OFFSET” 偏置调节：零
–“RAMP UP”上升斜坡和“RAMP DOWN”下降斜坡调节：小值
– SW1在位置V
– SW2在位置S
– SW3在位置AA
– 开关频率(PWM) =
200Hz (UEIK-11)
100Hz (UEIK-12)。
调试和控制设定
如果需要，可按如下说明修改设置：
a) 偏置电流调节
– 设定增益电位计“GAIN”至小值。
– 输入大参考输入信号值 (+10V或者20 mA)。
– 设置偏置电位计“OFFSET”， 从而使阀定位在开始工作区域。
b) 增益系数调节
– 输入大参考输入信号值 (+10V或者20 mA)
– 设置增益电位计“GAIN”，从而使控制的液压参数达到所需的大值。
c) 斜坡调节
– 调节上升斜坡电位计“RAMP UP” 和下降斜坡电位计“RAMP DOWN”，从而使阀在参考输入信号变化时，逐步开启。
卡的电路设置
每次开关设置修改操作必须在卡断开电源时进行。每个模块中的各独立开关必须设定至同一位置。
电压或者电流参考输入信号选择
(SW 1 模块由三个独立开关组成)
– 电压参考输入信号选择V
– 电流参考输入信号选择I
单端参考输入信号或者差动参考输入信号选择
(SW 2 模块包括一个独立开关)
– 单端参考输入信号选择S。 当产生参考输入信号的外部电位计由卡本身进行供电时，强制使用这种状态。
– 差动参考输入信号选择D。当参考输入信号来自于PLC或者CNC的模拟输出时，优先选择这种状态。
注意：SW 3模块，由两个独立开关组成，在标准默认状态下，必须总是设定为AA状态。
开关频率调节
可以通过调整器PT7 (见10节)，修改开关频率(PWM)。
设定范围从80到370 Hz。
适当的开关频率调节可以减小阀的滞环值。
顺时针旋转增大频率。
意大利迪普马DUPLOMATIC比例阀放大板
UEIK-11/51-24
UEIK-12/51-24

意大利DUPLOMATIC迪普马放大板
UEIK-11RS*
Q：适用于流量控制阀RPCER1/52的型号
D：适用于方向控制阀DSE3F-S*的型号
电子控制单元
用于带阀芯位置反馈的
单电磁铁比例阀
序列号 52
欧板式
UEIK-11RS*/52型卡为欧板式电子控制单元， 用于带阀芯位置反馈控制的单电磁铁比例阀闭环控制。
根据参考输入信号，卡控制阀芯的位置，从而实现线性调节并减小滞环。
前面板带LED灯，可显示卡的功能和电位计，从而优化控制。
功能说明
电源
卡需要的供电电源为22-30 V DC，功率为20 - 45 W (针脚2a/2c -4a/4c)。
电源电压必须经过整流和滤波，并且大允许波动在上述电压范围内。
电气保护
卡具有防止超压和极性反转的功能。
一根已安装的3,15A快速熔断保险丝，用于电源电路保护。
参考输入信号
此卡可接受电压参考输入信号(0到+10V)或者电流参考输入信号(4-20 mA)。
注意：如果信号由电位计发射，请验证其负荷至少为200 Ω。
信号和调节
故障 FAULT
红色LED指示位置传感器的工作状态：
灭 - 正常工作
亮 - 传感器故障或者电气连接故障。在这种情况下，电磁铁的电流供给被切断，并且阀保持在中位，使能信号LED灯关闭，同时卡状态继电器触点打开(针脚6a - 6c)。
电源 POWER ON
黄色LED灯指示卡的电源状态：
亮- 电源正常
灭- 无电源，电源故障或者保险丝熔断
使能 ENABLE
卡正常工作需要一个22到30 V DC的使能信号(针脚24c)。
卡的使能状态，既可以通过前面板的LED灯观测，也可以由用户在针脚6a和6c处测量。
绿色LED灯指示：
亮- 卡开启
灭- 卡关闭
增益 GAIN(增益系数调节)
增益电位计“GAIN”，可以调节设定的参考信号值和供给电磁铁的大电流两者之间的关系，从而用于限定阀控制的液压尺寸大值。对于RSQ型，卡的大电流限定为1A；对于RSD型，卡的大电流限定为1,8A。见第6节的默认值。
顺时针旋转增大电流。
偏置 OFFSET(偏置电流调节)
偏置电位计“OFFSET”，可以调节阀的偏置电流。此参数用于清除阀的不灵敏区域(死区)。
对于RSQ型，调节范围从0到0,5A；对于RSD型，调节范围从0到0,9A。
当参考输入信号超过+ 150 mV (或者4,25 mA)的阈值时，偏置电流被激活。
低于此阈值时，偏置不被激活，只有当极化电流等于25 mA时会出现。
注意：偏置电流设定值的变化会引起增益系数值的相应变化。
顺时针旋转增大电流。
上升斜坡 RAMP UP/ 下降斜坡 RAMP DOWN(斜坡调节)
上升斜坡电位计“RAMP UP”和下降斜坡电位计“RAMP DOWN” ，可以调节相应参考输入信号阶跃上升或者下降变化时，达到所需供给电流的时间，范围从0,03到7秒。
通过这个方法，可以控制阀的响应时间，从而调节阀以满足液压回路和机器循环的要求。
可以通过在针脚16a处施加一个22到30 V DC的隔断指令，以禁止斜坡。在这种情况下，剩余的斜坡时间为10 ms。
顺时针旋转增大斜坡时间。
信号测量
电流 CURRENT(电磁铁电流测量点)
可以通过电压读取供给电磁铁的电流。
读取转换: 1V DC = 1A.
参考信号 REFERENCE (参考输入信号测量点)
可以通过电压读取发送给卡的参考输入信号。
直接读取，但参考电压和电流之间符号相反，其转换为：4 mA = 0V 20 mA = -10V.
传感器 TRANSDUCER (传感器信号测量点)
可以通过电压读取阀芯位置 (0 / -5V)。
安装
卡可安装在支架或者卡架中，其接口形式为DIN 41612 - 规格D - 32针。
对于电源和电磁铁连接，根据长度，推荐使用截面积为1到2,5 mm2之间的导线。对于其他连接，推荐使用带屏蔽护套的电缆，且仅卡侧接地。
注释 1：为了遵守EMC要求，控制单元的电气连接必须符合。
通常，阀和电子单元的接线必须尽量远离干扰源(例如动力电缆，电机，交换器和电气开关)。
在有电磁干扰的环境下，必须对接线做全面保护。
默认状态
电子单元供货时出厂设定。标准设定如下：
-“GAIN”增益调节：参考输入信号为+10V (或者20 mA)时，阀的开口度大(传感器TRANSDUCER = -5V)。
开环时，当参考输入信号为大值时，对于RSQ型， “GAIN” 增益调节相对应的电磁铁供给电流为1 A； 对于RSD型，相对应的电磁铁供给电流为1,8 A。
-“OFFSET” 偏置调节：零
-“RAMP UP”上升斜坡和“RAMP DOWN”下降斜坡调节：小值
-SW1在位置V
-SW2在位置S
-SW3在位置AC
-S1在位置N
-开关频率 (PWM) = 230 Hz
调试和控制设定
如果需要，可按如下说明修改设置：
a) 偏置电流调节
-设定增益电位计“GAIN”至小值。
-输入大参考输入信号值(+10V或者20 mA)。
-设置偏置电位计“OFFSET”， 从而使阀定位在开始工作区域。
b) 增益系数调节
-输入大参考输入信号值(+10V或者20 mA)。
-设置增益电位计“GAIN”，从而使控制的液压参数达到所需的大值。
c) 斜坡调节
-调节上升斜坡电位计“RAMP UP” 和下降斜坡电位计“RAMP DOWN”，从而使阀在参考输入信号变化时，逐步开启。
卡的电路设置
三个开关模块：SW 1 - SW2- SW 3和S1，通过这些开关，可以根据要求对卡进行设置。
注意：每次开关设置修改操作必须在卡断开电源时进行。每个模块中的各独立开关必须设定至同一位置。
电压或者电流参考输入信号选择
(SW 1 模块由三个独立开关组成)
-电压参考输入信号选择V
-电流参考输入信号选择I
单端参考输入信号或者差动参考输入信号选择
(SW 2 模块包括一个独立开关)
-单端参考输入信号选择S。当产生参考输入信号的外部电位计由卡本身进行供电时，强制使用这种状态。
-差动参考输入信号选择D。当参考输入信号来自于PLC或者CNC的模拟输出时，优先选择这种状态。
开环或者闭环选择
(SW 3模块由两个独立开关组成)
-闭环选择AC
-开环选择AA 。
传感器极性选择
(S1 模块包括一个独立开关)
-用于DSE3F - RPCER1/52型直动式阀，选择N
-用于先导式阀，选择D。
注意：倘若传感器发生故障，可选择AA继续开环工作。在这种情况下，使能LED灯点亮且卡状态继电器触点闭合，同时故障LED灯保持点亮，指示报警状态。
开关频率调节
可以通过调整器PT7 (见第10节)，修改开关频率(PWM)。设定范围从80到1600 Hz。
适当的开关频率调节可以减小阀的滞环值。
顺时针旋转增大频率。
意大利迪普马DUPLOMATIC比例阀放大板订货型号：
UEIK-11RSQ/52-24
UEIK-11RSD/52-24



意大利DUPLOMATIC迪普马DSC3液控方向控制阀
板式安装
ISO 4401-03
DSC3阀为液控方向控制阀，提供三通或四通设计，并且具有各种可互换的阀芯，安装面尺寸符合ISO 4401(CETOP RP121H)标准。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。
该阀可提供2位或者3位设计带弹簧回位，或者2位带机械回位。
 大工作压力：
油口- P A B-350bar
油口-T-25bar
先导压力：
- min 15bar
- max 210bar
公称流量75  l/min
环境温度范围 -20 / +50  °C
油液温度范围 -20 / +80  °C
油液粘度范围 10 ÷ 400  cSt
油液允许的 高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度  25 cSt
质量：
单控制阀 1.3kg
双控制阀 1.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC液控方向阀订货型号：
DSC3-SA1/11V


意大利迪普马DUPLOMATIC手动方向控制阀DSH
板式安装
DSH3 ISO 4401-03
DSH5 ISO 4401-05
DSH*为手动方向控制阀，提供三通或四通设计，并且具有
各种可互换的阀芯。 — 阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。
可提供2位和3位设计，带弹簧对中或者机械回位。
相对于标准位置，根据安装要求，DSH3型阀的手柄可做180°旋转。
技术参数 （在温度50°C，油液粘度36 cSt条件下测得）
 大工作压力:
- P - A - B 口
DSH3  350bar
DSH5  320bar
- T 口
DSH3  210bar
DSH5  160bar
公称流量
DSH3  75l/min
DSH5  150l/min
环境温度范围
DSH3  DSH5  -20 / +50℃
油液温度范围
DSH3  DSH5 -20 / +80℃
油液粘度范围
DSH3  DSH5  10 - 400cSt
油液允许的污染等级  根据ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量
DSH3  2.1kg
DSH5  4.2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
安装
具有弹簧对中和复位的阀可在任意方向安装； 机械定位的阀必须纵向轴水平安装。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC手动方向控制阀
DSH3-S1/11N
DSH3-S2/11N
DSH3-S3/11N
DSH3-S4/11N
DSH3-SK1/11N
DSH3-SK1/11V
DSH3-SK3/11N
DSH3-SK4/11N
DSH3-TAK/11N


意大利迪普马DUPLOMATIC直动式三通减压阀MZD
固定或可变调节
叠加式
ISO 4401-03
 高工作压力 350 bar
MZD叠加式阀是一种直动式三通减压阀。通常阀不工作时，处于开启状态，油液可从管路 P1到管路P自由流动。该阀阀芯一端承受管路P的压力，另一端承受调节弹簧作用力。当管路P的压力超过弹簧的设定压力时，阀关闭，直到管路P的压力减小到设定值为止。
阀的结构使其具有良好的调整灵敏度，且阀的泄漏量小。泄油口在阀的内部与管路T相连。
三通式设计允许来自液压执行器的油液反向流动至T口排出，从而保护二次回路避免产生压力冲击。
该阀为叠加式安装，其安装面尺寸符合ISO 4401标准，能快速安装在符合ISO 4401-03标准的电磁阀下，无需油管连接。
通常供货时带可调节的沉头内六角调整螺钉，也可根据要求选配 SICBLOC调整旋钮。
固定调节型阀的压力设置值可为20，25 或 30bar。
结构
MZD*： P管路减压，T口泄油。
MZD*/A和MZD*/RA：连接执行机构的A管路减压，B管路为 大压力，T口泄油。
MZD*/B和MZD*/RB：连接执行机构的B管路减压，A管路为 大压力，T口泄油。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
 大工作压力  350bar
T口的 大压力  10bar
控制管路 大流量  50l/min
自由管路 大流量  75l/min
泄漏流量  ≤ 0.08l/min
环境温度范围  -20 / +50℃
油液温度范围  -20 / +80℃
油液粘度范围  10 ÷ 400cSt
油液允许的污染等级  根据 ISO 4406:1999等级 20/18/15
推荐油液粘度  25cSt
质量  1.4kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC三通减压阀订货型号：
MZD3/RP/50
MZD2/50
MZD3/50
MZD5/50
MZD3/A/50
MZD3/B/50
MZD4/50
MZD4/A/50
MZD5/RP/50

意大利迪普马DUPLOMATIC直动式三通减压阀
可变调整
PZM3
系列  10
标准版本
ISO 4401-03
压力 350bar
工作原理
—PZM3阀是一个三端口、滑阀式、直接操作的减压阀，具有可变调节功能。
—它是根据ISO 4401-03标准制成的模块化版本，可以在电磁阀下快速组装，无需使用管道。
—它通常是打开的，液压油从P1端口自由流向P端口。
—三通设计可保护二次回路免受压力波动的影响，因为它允许从执行器到T排放管线的逆流。
滑阀受到P路径中的压力，但也受到反弹簧的力。当P1中的压力超过弹簧力时，阀芯关闭，直到压力降至设定压力值。
—该阀门在减少排放流量的情况下提供了良好的调节灵敏度。排水管连接到阀门内的路径T。
—阀门可以通过六角头螺钉或旋钮进行调节。
技术参数（在温度50°C，油液粘度36 cSt条件下测得）
工作压力  350bar
端口T的压力  10bar
受控管线中的流速  50升/分钟
自由管线中的流速  75升/分钟
排水流量  ≤ 0.08升/分钟
环境温度范围    -20 / +60°C
油液温度范围    -20 / +80°C
油液粘度范围    10 ÷ 400cSt
油液允许的*高污染等级 根据 ISO 4406: 1999 等级 20/18/15
推荐油液粘度    25cSt
重量  1.6kg
注：标准阀门提供磷化黑色表面处理。
阀体上的锌镍表面处理使阀门适合确保长达240小时的耐盐雾性能。
（根据UNI EN ISO 9227标准进行测试，根据UNI ENISO 10289标准进行测试评估）。
液压流体
根据ISO 6743-4，使用矿物油基液压流体HL或HM型。。对于HFDR型流体（磷酸酯），使用FPM密封件（代码V）。
在高于80°C的温度下使用流体会导致流体和密封特性更快地劣化。流体必须保持其物理和化学特性。
调整旋钮
阀门可配备调节旋钮，可同时推动和扭转。松开时，旋钮会脱开，以确保调整不会受到非自愿干预。
意大利迪普马DUPLOMATIC减压阀订货型号：
PZM3-070/10N/S
PZM3-P070/10N/S
PZM3-140/10N/S
PZM3-P140/10N/S
PZM3-PB140/10N/CK3
PZM3-P140/10N/CK3
PZM3-RP280/10N/S
PZM3-P70/10NTO99N/CK3
PZM3-RP035/10N/S

意大利迪普马DUPLOMATIC先导式减压阀Z4M系列
叠加式
ISO 4401-05
 高工作压力 320 bar
 Z4M叠加式阀是一种先导式减压阀，其安装面尺寸符合
ISO 4401（CETOP PR 121H）标准。
该阀可用于减小二次回路压力，能够保证控制压力的稳定性，甚至改变通过阀的流量。
该阀能快速安装在符合ISO 4401-05 （CETOP 05）标准的换向阀下，无需油管连接。
通常供货时带沉头内六角调整螺钉，锁紧螺母以及 大调整限位装置。
该阀可提供4种不同的压力调整范围， 高压力320 bar。
液压功能
Z4M*-I： P管路减压，T口泄油。
Z4M*-A：A管路减压，B管路为全压。
Z4M*-B：B管路减压，A管路为全压。
参数
 大工作压力  320bar
控制管路P的 大流量  80l/min
自由管路的 大流量 100l/min
泄油管路的流量 ≤0.07l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80℃
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
质量 2.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC先导式减压阀订货型号：
Z4M5-I/50
Z4M3-I/50
Z4M4-I/50


意大利迪普马DUPLOMATIC平衡阀ZC2
板式安装
ISO 4401-03 (CETOP 03)
工作压力 350 bar
流量 25 l/min
ZC2型平衡阀类似于减压阀，除了减小P口到工作油口A的压力外，当下游液压回路（工作油口A）的压力值超过设定值时，允许油液从A口流向T口（其主要用于使液压回路平衡或负载平衡)。
该阀的安装面尺寸符合ISO 4401(CETOP RP121H)标准，B口不使用。
技术参数（在油温50°C，油液粘度 36 cSt条件下测得）
工作原理    350bar
流量    25l/min
环境温度范围    -20/+50℃
油液温度范围    -20/+80℃
油液粘度范围    10 ÷ 400cSt
油液允许的高污染等级    根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度    25cSt
重量    1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
安装
在不影响正确操作的情况下，ZC2型阀可安装在任何位置上。阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC平衡阀订货型号：
ZC2-P4/51
迪普马比例流量阀RPCER1-8/C/55-24
