REXROTH单向阀Z4S16-20/，罗马尼亚产地，现货库存，上海韦米机电设备有限公司主营产品；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

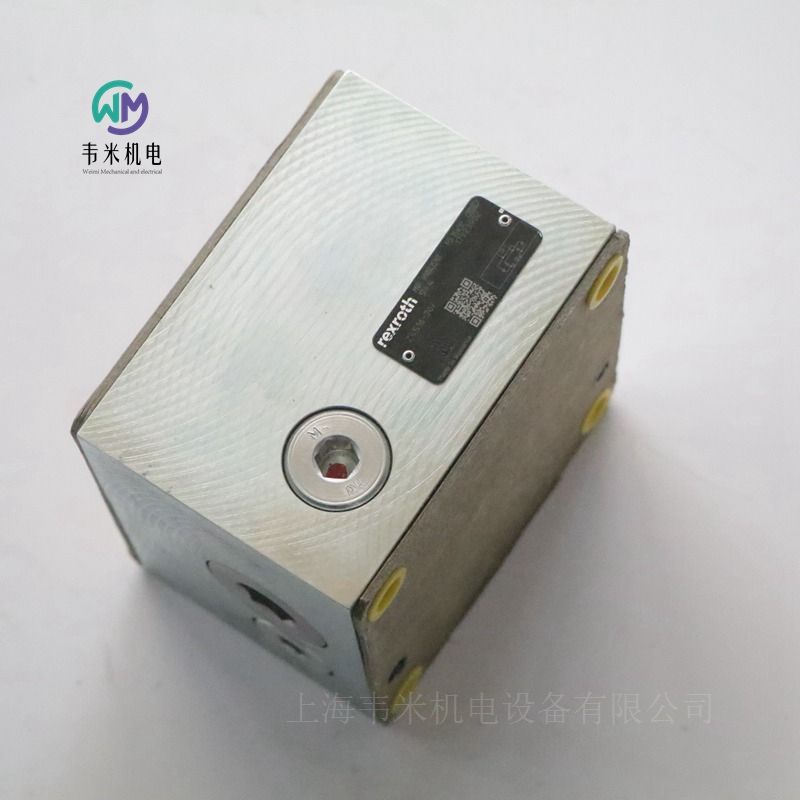

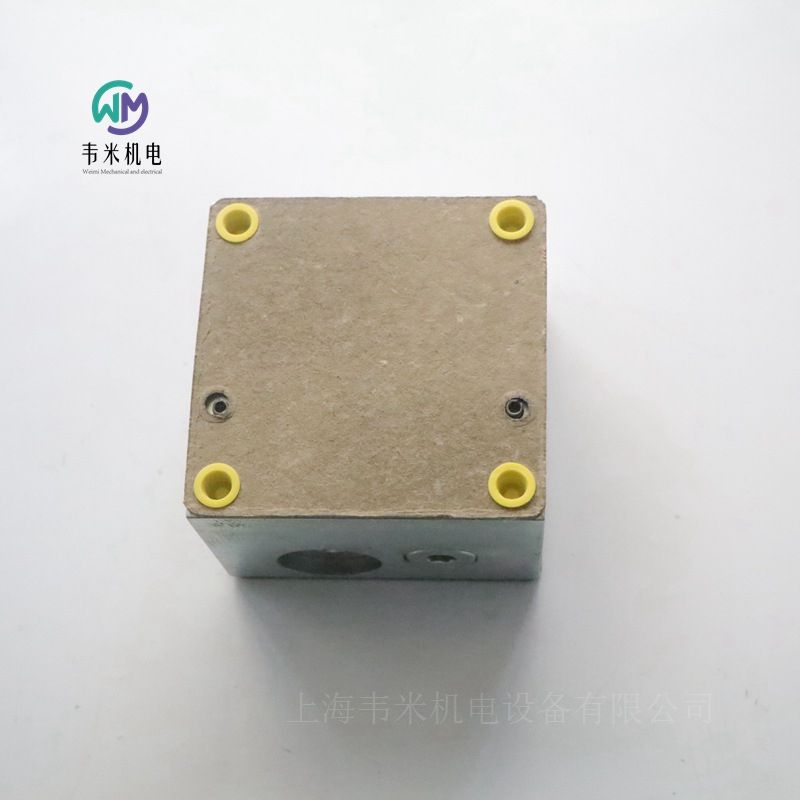

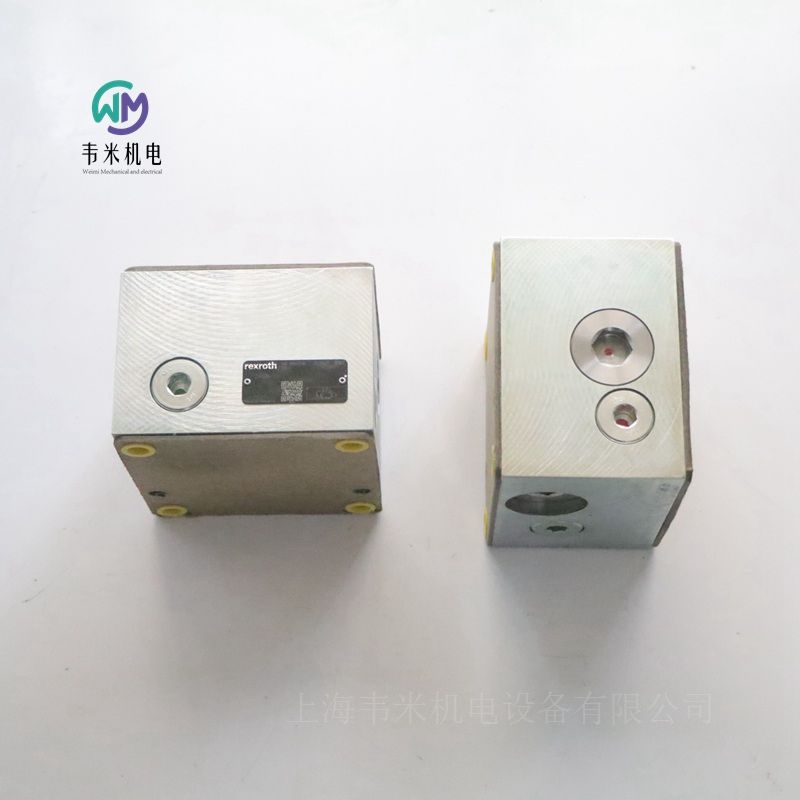

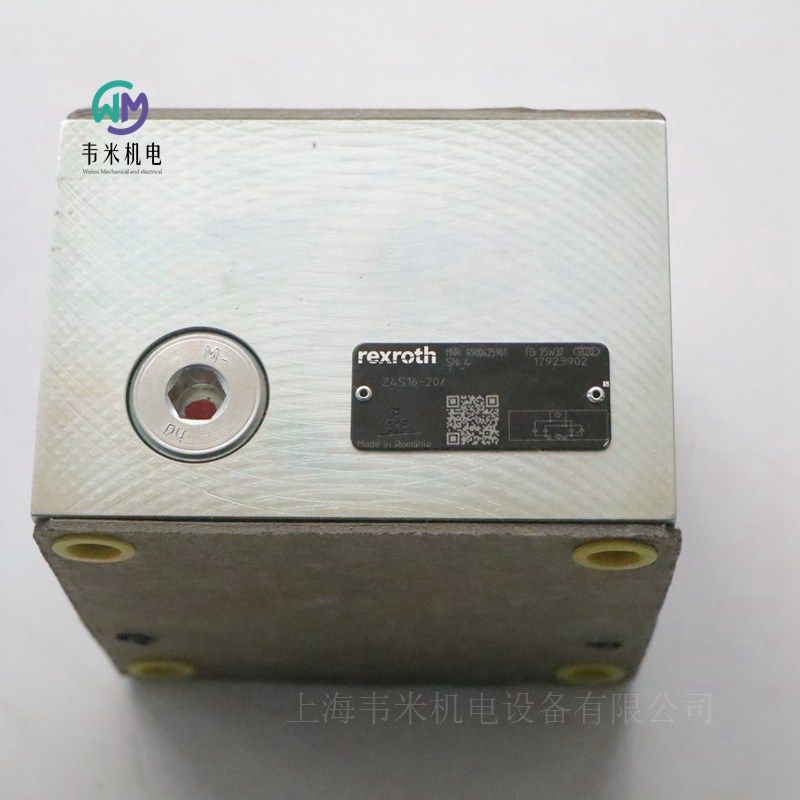

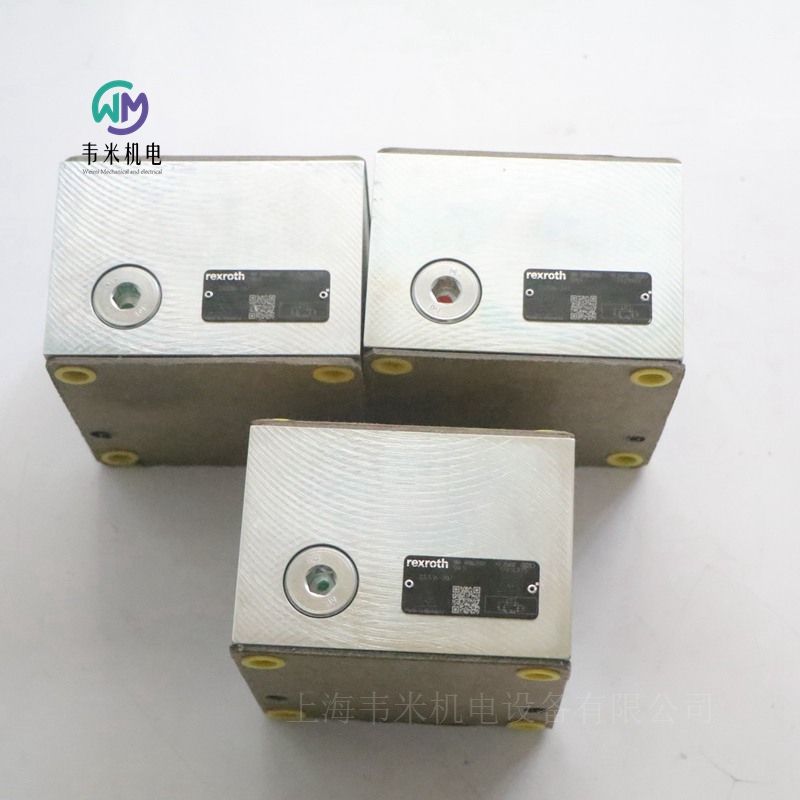

力士乐REXROTH单向阀R900425901
Z4S16-2X/
R900425901 Z4S16-20/
公称尺寸 16，带机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A和B无泄漏堵塞
开启压力1.5巴
产品属性
连接图    ISO 6263
产品系列    Z4S 16
工作压力[bar]    315
流量[l/min]    160
滑阀符号    A→B
连接类型    叠加板
大小    16
驱动类型    机械驱动
端口数    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    8.2

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

博世力士乐rexroth工业液压气动元件大量现货（电磁换向阀、节流阀、单向阀、比例阀、伺服阀、安全溢流阀、流量控制阀、减压阀、调节阀、压力继电器、比例放大板、放大器，轴向柱塞泵、叶片泵、齿轮泵，伺服驱动器、伺服电机，气动元件、气动阀、气缸等），部分系列型号：

电磁阀：4WE6、4WE10、M-3SED、M-3SEW；
电液阀：4WEH10H、4WEH16、4WEH22、4WEH25、4WEH32，
单向阀：S10A、S20A、Z1S、Z2S、SL10、SL20、SV10、SV20、RVP，
插装阀：LC、LFA
溢流阀：DB、DBW、DBD、ZDB、Z2DB，
减压阀：DR6DP、DR10DP、ZDR6、ZDR10、DR-4X、DR-5X
顺序阀：DZ、DZ6D、ZDZ6D、
节流阀：Z2FS6、Z2FS10、Z2FS16、Z2FS22；
调速阀：2FRM6、2FRM10、2FRM16，
平衡阀：FD12FA、FD12PA、FD12KA、FD16FA，
压力阀：DA6V、ZDC，
机械阀：4WMM、4WMU、3WH、4WP、4WMR、H-4WMM
压力传感器：HM20，
继电器：HED80、HED40，
电子单元：VT-、0811
比例方向阀：4WRA、4WRAE、4WRE、4WREE、4WREEM、4WRH、4WRZ、4WRZE、4WRKE、4WRBKE、4WS2EM
高频响方向阀：4WRPH、4WRPEH、5WRP、5WRPE、4WRREH、4WRP、4WRPE、4WRP(E)H、4WRSE、4WRSEH、4WRPNH、4WRL、4WRLE、4WRVE、4WRGE、4WRL、4WRLE、4WRDE、3WRCBH
比例压力控制阀：DBE、DBEM、DREE、DREBE、DBETE、DBET、3DREM、3DREP、3DREPE、Z3DREE，
伺服阀：4WS2EM、4WSE2EM
柱塞泵：A4VSO、A10VSO、A2FO，
定量马达：A2FM，A4FM，A10FM/E，
齿轮泵：0510、AZPF、AZPG、AZPJ、AZPU、AZPW、AZPB、AZPS、PGF、PGZ、PGM、PGH，
叶片泵：PV7
螺纹插装阀：0411、0412、0415、0431、0433、0452、0459、0477、0493、0495、0484、OD11、OD13、OD14、OD15、OD21、OD02

力士乐REXROTH比例流量控制阀2FRE6系列
二通式
6通径
组件系列2X
工作压力 210 巴
流量25升/分钟
特点
– 带压力补偿器的阀门，用于对流量进行压力补偿控制
– 通过比例电磁阀进行驱动
– 对于底板安装：
根据ISO 4401-03-02-0-94标准，确定端口位置
根据数据表RE 45052（需单独订购）的底板，见第10页
– 对计量孔进行电气闭环位置控制
– 位置传感器线圈可沿轴向移动，这简化了计量孔（电动-液压）的零点平衡，无需干预控制电子设备
– 阀门和电气放大器型号VT-VRPA1-150-1X（模拟）以及放大器模块型号VT-MRPA1-150-1X（模拟）的制造公差较低，需单独订购
– 由于整流器夹层板的作用，可实现双向流量控制
功能
2FRE型比例流量控制阀具有双向功能。它们能够控制由电指令值决定的流量，并具有压力和温度补偿功能。
它们主要由以下部分组成：外壳、带感应式位置传感器的比例电磁阀、计量孔、压力补偿器和可选止回阀。
2FRE 6 B-2X/.K4RV型比例流量控制阀（无外部关闭功能，带单向阀）
流量的设定由指令值电位器上的设定值（0至100%）决定。所选指令值会通过放大器和比例电磁阀来调整计量孔。感应式位置传感器会感应计量孔的位置。任何偏差都会被检测到
通过闭环位置控制来校正指令值。
压力补偿器使计量孔两侧的压差始终保持恒定值。这确保了流量的负载补偿。
低温漂移是计量孔设计得当的结果。
当指令值为0%时，计量孔关闭。
若感应式位置传感器发生电源故障或电缆断裂，计量孔将关闭。
从0%的指令值开始，可以实现无跳跃启动。通过电子放大器中的两个斜坡提供延迟，可以打开和关闭计量孔。
止回阀允许流体从B自由回流到A。
在比例流量控制阀下方，借助一个额外的Z4S 6型整流器夹层板，可以控制执行器进出的供油和回油流量。
2FRE 6 A-2X/.K4MV型比例流量控制阀（带外部关闭功能，无单向阀）
原则上，此阀门的功能与2FRE 6 B-2X/.K4RV型阀门的功能相同。
为了抑制计量孔打开时（指令值>0%）的启动跳跃，通过端口P关闭压力补偿器。端口A与压力补偿器之间没有内部连接。方向阀上游的P口压力作用于压力补偿器，使其克服弹簧的力保持在关闭位置。当方向阀从P切换到B时，压力补偿器从关闭位置移动到控制位置，从而防止启动跳跃。
技术数据（如需了解这些参数之外的应用，请咨询我们！）
重量
比例流量控制阀  1.8kg
整流器夹层板  0.9 kg
安装方向 可选
储存温度范围： –20 至 +80°C
环境温度范围： –20 至 +50°C
液压 – 比例流量控制阀（使用HLP46测量，油温为40°C ±5°C）
端口A的工作压力（单位：bar）可达210
压差范围为6至10
符合DIN 51524标准的液压油矿物油（HL、HLP）
液压油 - 清洁度等级符合ISO 4406（c）20/18/15级1)
液压油温度范围： –20 至 +80°C
粘度范围（单位：mm2/s）为15至380
滞后百分比<±1%
重复性百分比<1%
液压整流器夹层板
工作压力可达  210bar
开启压力  0.7bar
公称流量  25l/min
电气 - 比例电磁阀
电压类型 DC
线圈电阻
20°C时的低温值 5.4Ω
高温值  8.2Ω
占空比 100%
线圈电流  1.5A
防护等级符合EN 60529 IP 65标准，配备安装并锁定的电缆插座
电感值  6 至 8mH
振荡器频率  2.5kHz
电子位置测量系统 差动可变式
标称行程  3.5mm
德国力士乐REXROTH比例流量控制阀订货号和型号：
R900937868 2FRE6B-2X/1LK4MV
R900947600 2FRE6B-2X/1LK4RV
R900933708 2FRE6B-2X/3QK4MV
R900937874 2FRE6B-22/8LK4MV
R900967793 2FRE6A-2X/8LK4MV
R900936636 2FRE6B-2X/16QK4MV
R900958063 2FRE6A-2X/16QK4RV
R900949741 2FRE6B-2X/16QK4RV
R900937870 2FRE6B-2X/25QK4MV

力士乐REXROTH比例流量控制阀2FRE6B-2X/3QK4MV
R900933708 2FRE6B-22/3QK4MV
公称尺寸 6, A → B, 通过外部电子元件实现电气控制
高性能范围内的工业液压阀。基于设定值信号的可靠油体积流量控制。
滑阀
先导式
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    2FRE6
工作压力. [bar]    210
体积流量 [l/min]    3
活塞符号    A → B
连接类型    底板安装
标称尺寸    6
驱动类型    通过外部电子元件实现电气控制
连接数    2
开关位置数    2
电源电压    24 VDC
电插头    3 芯设备插头 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封件    FKM
重量 [kg]    2.08

力士乐REXROTH比例流量控制阀 2FRE6B-2X/25QK4MV
R900937870 2FRE6B-22/25QK4MV
规格 6，A → B，外接放大器，24 V DC
高性能范围内的工业液压阀。基于设定值信号的可靠油体积流量控制。
滑阀
先导式
连接图    ISO 4401-03-02-0-05
压力 [bar]    210
体积流量 [l/min]    25
活塞符号    A → B
连接类型    板材结构
标称尺寸    6
驱动类型    电气带外接电子元件
连接数    2
开关位置数    2
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封元件    FKM
重量 [kg]    2.08

力士乐REXROTH二通流量控制阀2FRM6B36-3X/32QMV
R900205514 2FRM6B36-34/32QMV
公称尺寸 6，A → B，B → A，机械操作
液压  阀门  流量控制阀  机械流量控制阀  流量控制阀 二通流量控制阀
高性能范围内的工业液压阀。将体积流量可靠地调节到设定值。
直动式
不闭合压力补偿器
带刻度可锁定旋钮
不带单向阀
连接图    ISO 6263-03-02-*-13
产品系列    2FRM6
工作压力. [bar]    315.0
体积流量 [l/min]    32.0
活塞符号    A → B，B → A
连接类型    底板安装
标称尺寸    6
驱动类型    通过机械致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    1.02
密封套件R961000731 2FRM 6.-3X/V

力士乐REXROTH二通流量控制阀2FRM6B36-3X/25QMV
R900205512 2FRM6B36-3X/25QMV
R983032417 2FRM6B36-2X/25QMV
公称尺寸 6，A → B，B → A，机械操作
液压  阀门  流量控制阀  机械流量控制阀  流量控制阀 二通流量控制阀
高性能范围内的工业液压阀。将体积流量可靠地调节到设定值。
直动式
不闭合压力补偿器
带刻度可锁定旋钮
不带单向阀
连接图    ISO 6263-03-02-*-13
产品系列    2FRM6
工作压力. [bar]    315.0
体积流量 [l/min]    25.0
活塞符号    A → B，B → A
连接类型    底板安装
标称尺寸    6
驱动类型    通过机械致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    1.03
密封套件R961000731 2FRM 6.-3X/V

力士乐REXROTH二通流量控制阀2FRM6B36-3X/10QMV
R900205508 2FRM6B36-3X/10QMV
R983032413 2FRM6B36-2X/10QMV
公称尺寸 6，A → B，B → A，机械操作
液压  阀门  流量控制阀  机械流量控制阀  流量控制阀 二通流量控制阀
高性能范围内的工业液压阀。将体积流量可靠地调节到设定值。
直动式
不闭合压力补偿器
带刻度可锁定旋钮
不带单向阀
连接图    ISO 6263-03-02-*-13
产品系列    2FRM6
工作压力. [bar]    315.0
体积流量 [l/min]    10.0
活塞符号    A → B，B → A
连接类型    底板安装
标称尺寸    6
驱动类型    通过机械致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    1
密封套件R961000731 2FRM 6.-3X/V

力士乐REXROTH流量控制阀 2FRM6B36-3X/10QRV
R900205509 2FRM6B36-34/10QRV
公称尺寸 6，A → B，B → A，机械操作
高性能范围内的工业液压阀。将体积流量可靠地调节到设定值。
直营
不闭合压力补偿器
带刻度可锁定旋钮
带单向阀
产品属性
连接图    ISO 6263-03-02-*-13
产品系列    2FRM6
工作压力. [bar]    315
体积流量 [l/min]    10
活塞符号    A → B，B → A
连接类型    底板安装
标称尺寸    6
驱动类型    通过机械致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封件    FKM
重量 [kg]    1.02

力士乐REXROTH流量控制阀
R900205507 2FRM6B36-3X/1,5QRV
R900205507 2FRM6B36-3X/1.5QRV
R900423565 2FRM6B36-2X/1,5QRV
R900462120 2FRM6B36-2X/1,5QRV
R983032409 2FRM6B36-2X/1.5QRV-IN001
公称尺寸 6，A → B，B → A，机械操作
液压阀，流量控制阀，二通流量控制阀，机械流量控制阀，调速阀
博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地控制到设定值。
直动式
不关闭压力补偿器
带刻度的可锁定旋钮
带止回阀
产品属性
连接图    ISO 6263-03-02-*-13
产品系列    2FRM6
工作压力[bar]    315
流量[l/min]    1.5
滑阀符号    A→B，B→A
连接类型    底板安装
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.02

力士乐REXROTH流量控制阀
R900205577 2FRM6B36-3X/0,2QMV
R900448695 2FRM6B36-2X/0,2QMV
R983071804 2FRM6B36-2X/0.2QMV
公称尺寸 6，A → B，B → A，机械操作
液压阀，流量控制阀，二通流量控制阀，机械流量控制阀，调速阀
博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地控制到设定值。
直动式
不关闭压力补偿器
带刻度的可锁定旋钮
无止回阀
产品属性
连接图    ISO 6263-03-02-*-13
产品系列    2FRM6
工作压力[bar]    315
流量[l/min]    0.2
滑阀符号    A→B，B→A
连接类型    底板安装
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.02


力士乐REXROTH流量控制阀
R900205515 2FRM6B36-3X/32QRV
公称尺寸 6，A → B，B → A，机械操作
液压阀，流量控制阀，二通流量控制阀，机械流量控制阀，调速阀
博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地控制到设定值。
直动式
不关闭压力补偿器
带刻度的可锁定旋钮
带止回阀
产品属性
连接图    ISO 6263-03-02-*-13
产品系列    2FRM6
工作压力[bar]    315
流量[l/min]    32
滑阀符号    A→B，B→A
连接类型    底板安装
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.02

力士乐REXROTH流量控制阀
R900757849 2FRM6A36-3X/0,2QMV
公称尺寸 6，A → B，B → A，机械操作
液压阀，流量控制阀，二通流量控制阀，机械流量控制阀
博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地控制到设定值。
直动式
关闭压力补偿器
带刻度的可锁定旋钮
无止回阀
产品属性
连接图    ISO 6263-03-02-*-13
产品系列    2FRM6
工作压力[bar]    315
流量[l/min]    0.2
滑阀符号    A→B，B→A
连接类型    底板安装
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.03


力士乐REXROTH流量控制阀
R900205578 2FRM6B36-3X/0,6QMV
R900205578 2FRM6B36-3X/0.6QMV
R983032406 2FRM6B36-2X/0.6QMV-IN001
R900472415 2FRM6B36-2X/0,6QMV
公称尺寸 6，A → B，B → A，机械操作
液压阀，流量控制阀，二通流量控制阀，机械流量控制阀
博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地控制到设定值。
直动式
不关闭压力补偿器
带刻度的可锁定旋钮
无止回阀
产品属性
连接图
ISO 6263-03-02-*-13
产品系列    2FRM6
工作压力[bar]    315
流量[l/min]    0.6
滑阀符号    A→B，B→A
连接类型    底板安装
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.02

力士乐REXROTH流量控制阀
R900205517 2FRM6B36-3X/3QRV
R983032410 2FRM6B36-2X/3QRV
公称尺寸 6，A → B，B → A，机械操作
液压阀，流量控制阀，二通流量控制阀，机械流量控制阀
博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地控制到设定值。
直动式
不关闭压力补偿器
带刻度的可锁定旋钮
带止回阀
产品属性
连接图    ISO 6263-03-02-*-13
产品系列    2FRM6
工作压力[bar]    315
流量[l/min]    3.
滑阀符号    A→B，B→A
连接类型    底板安装
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.03

力士乐REXROTH流量控制阀
R983032407 2FRM6B36-2X/0.6QRV
R983032407 2FRM6B36-2X/0.6QRV-IN001
R900211380 2FRM6B36-3X/0,6QRV
公称尺寸 6，A → B，B → A，机械操作
液压阀，流量控制阀，二通流量控制阀，机械流量控制阀
博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地控制到设定值。
直动式
不关闭压力补偿器
带刻度的可锁定旋钮
带止回阀
产品属性
连接图    ISO 6263-03-02-*-13
产品系列    2FRM6
工作压力[bar]    315
流量[l/min]    0.6
滑阀符号    A→B，B→A
连接类型    底板安装
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.02

力士乐REXROTH流量控制阀
R900205503 2FRM6A36-3X/1,5QRV
R900461935 2FRM6A36-2X/1,5QRV
R983032394 2FRM6A36-2X/1.5QRV-IN001
公称尺寸 6，A → B，B → A，机械操作
液压阀，流量控制阀，二通流量控制阀，机械流量控制阀
博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地控制到设定值。
直动式
关闭压力补偿器
带刻度的可锁定旋钮
带止回阀
产品属性
连接图    ISO 6263-03-02-*-13
产品系列    2FRM6
工作压力[bar]    315
流量[l/min]    1.5
滑阀符号    A→B，B→A
连接类型    底板安装
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.02

力士乐REXROTH二通流量控制阀
2FRM
组件系列 3X
规格   10通径   16通径
重量   5.6kg   11.3kg
温度范围   -20 … +80°C
大工作压力 315 bar
小压差  3 … 7bar   5 … 12bar
大流量 160 l/min
粘度范围  10 … 800mm²/s
用于底板安装
油口安装面符合 DIN 24340 形式 G 和 ISO 6263
机械起动
压力补偿器行程限制，可选
启动跃变降低
通过流向调整板在双向上调速
2FRM 型流量控制阀是一种二通流量控制阀。它们用于保持流量稳定，通常不受压力和温度的影响。
通常，阀由壳体、节流孔衬套、带有可选行程限制 的压力补偿器、单向阀、型号 2FRM 中的调节元件及齿轮活塞传动装置和方向阀组成。从通道 A 到通道 B 的流量在节流点处节流。在型号 2FRM 中，节流剖面可通过机械转动调节元件上的曲线螺栓进行设置。速率可通过单向节流阀进行设置。为固定所需的调节范围，在齿轮活塞传动装置的两侧配备可调行程限制。含有上游压力补偿器，以确保流量在节流点处不受压力影响且保持稳定。
由于节流点采用了节流孔设计，因此不会受到温度的影响。
通过单向阀实现从通道 B 到通道 A 的自由回流。
调节流量只能从通道 A 流向 B。
为了在两个方向上控制流量，可在流量控制阀下安装一个 Z4S 型整流器叠加阀板。
德国力士乐REXROTH流量控制阀订货号和型号：
R900424887 2FRM10-31/10L
R900423251 2FRM10-3X/16L
R900423256 2FRM10-3X/25LB
R900420286 2FRM10-3X/50L
R900423261 2FRM10-3X/50LB
R900423261 2FRM10-31/50LB
R900423271 2FRM16-3X/60L
R900424905 2FRM16-3X/100L
R900420287 2FRM16-3X/100LB
R900424906 2FRM16-3X/160L
R900424902 2FRM16-32/160LB
R900427777 2FRM16-3X/160LV


力士乐REXROTH流量控制阀
R900423261 2FRM10-3X/50LB
R900423261 2FRM10-31/50LB
公称尺寸 10，A → B，B → A，机械操作
液压阀，流量控制阀，二通流量控制阀，机械流量控制阀
博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地控制到设定值。
直动式
带压力补偿器行程限制
带刻度的可锁定旋钮
产品属性
连接图    ISO 6263-06-03-*-13
产品系列    2FRM10
工作压力[bar]    315
流量[l/min]    50
滑阀符号    A→B，B→A
连接类型    底板安装
尺寸    10
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.36


力士乐REXROTH流量控制阀2FRM10-3X/10L
R900424887 2FRM10-31/10L
标称尺寸10，A→B，B→A，机械操作
高功率范围的工业液压阀。将体积流量可靠地调节到设定值。
直动式
无压力刻度行程限制
带刻度的可锁定表盘
产品特性
连接类型    ISO 6263-06-03-*-13
压力[bar]    315
体积流量[l/min]    10
活塞符号    A→B，B→A
连接类型    板式结构
标称尺寸    10
操作类型    具有机械操作
连接数    2
开关位置数量    2
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    3.350
REXROTH单向阀Z4S16-20/
