贝加莱模拟量输入模块X20AP3131，奥地利产地，上海韦米机电设备有限公司主营产品，销售热线： ；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

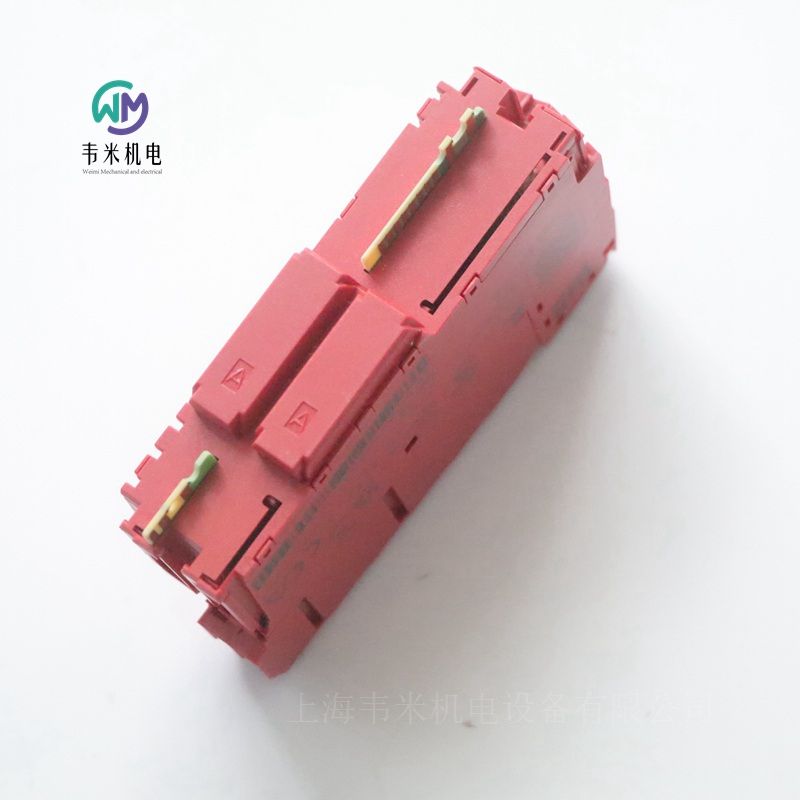

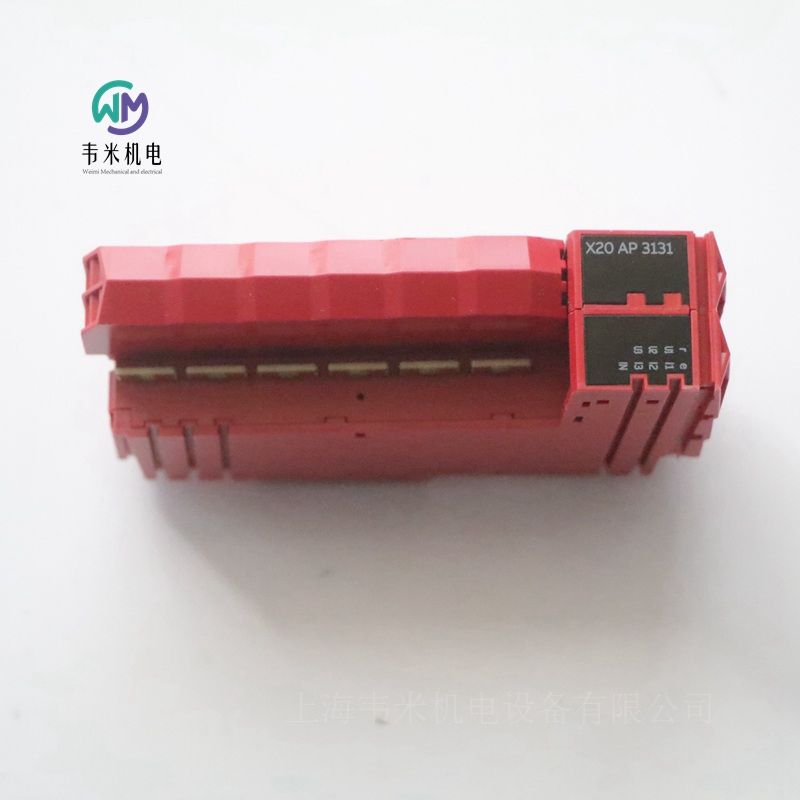

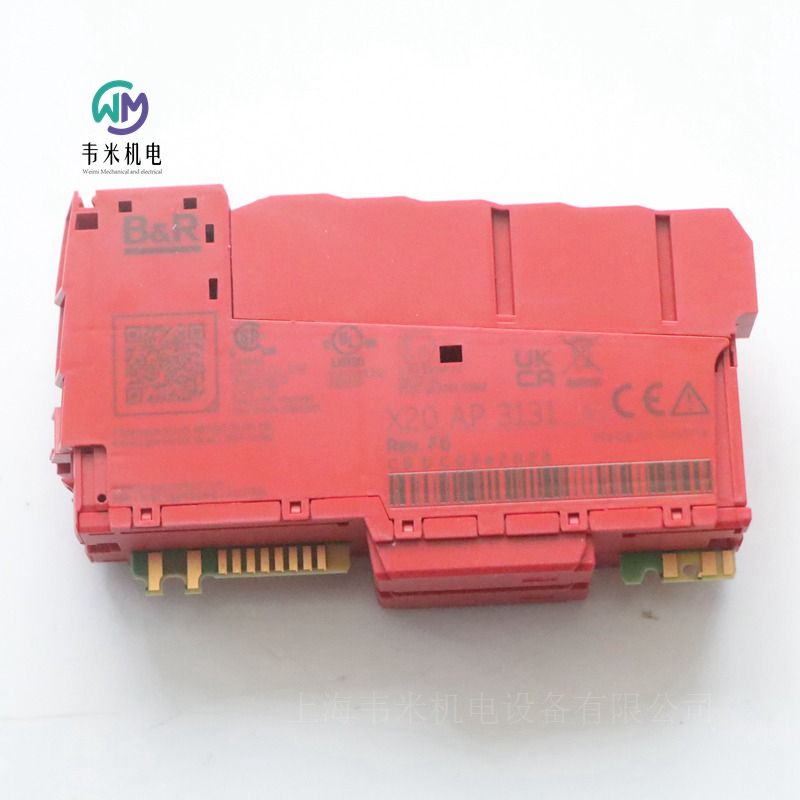

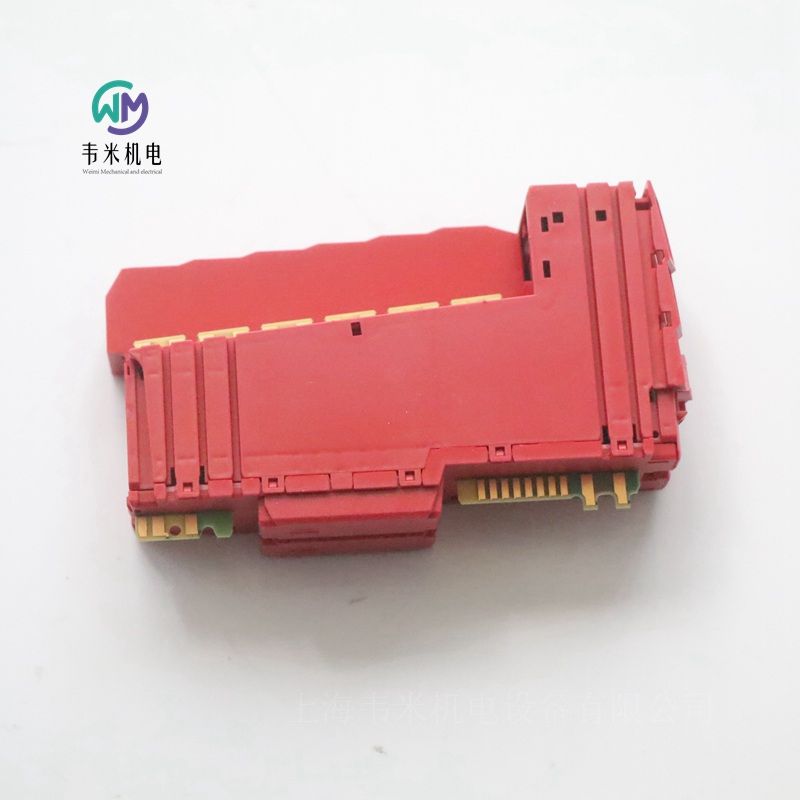

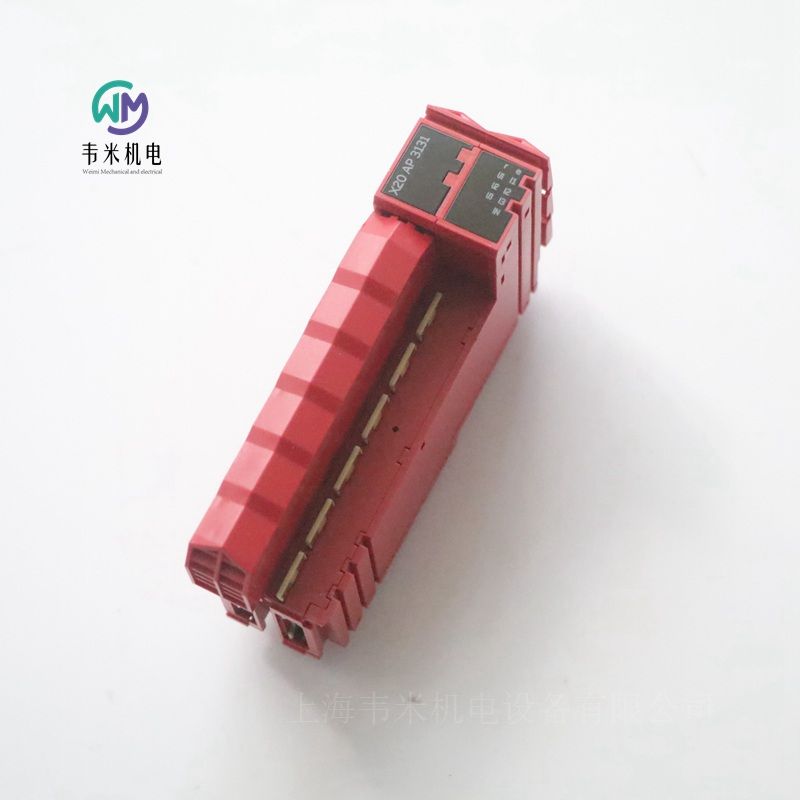

贝加莱B&R模拟量输入模块X20AP3131
物料号:
X20AP3131
描述:
根据电流和电压计算均方根（RMS）值
计算有功功率、无功功率和视在功率
相位检测
测量单个相位并计算累积值
中性导体电流的可选测量
高精度计算频率和谐波
NetTime时间戳：读取测量值组的时刻
电力监测
这些模块能够分别测量三相中的每一相以及所有三相的有功功率、无功功率和视在功率。同时，还会分别记录每相的功耗以及总功耗。此外，这些模块还能提供三相电压和电流的有效值。在测量电流时，还可以检测和监测通过中性导线的电流值。对电网频率和三相（电流和电压）的相位角的测量，则进一步完善了功率测量数据。
能源管理
模块上的集成功能详细映射了机器的即时功率需求，并记录其总功耗。对于用户而言，所有相关数据都会在流程图像中准备就绪并可供查看。
能够测量高达31次谐波的电流和电压，使得记录均方根（RMS）值的精度高于通常水平。这使得这些模块能够轻松应对不规则的正弦曲线，非常适合可再生能源应用。例如，在这些类型的应用中，能够在45至65赫兹之间以0.01赫兹的分辨率精确测量频率，是一个很大的优势。一般来说，这些模块适用于单相、两相或三相电网。
读出时刻的NetTime时间戳
对于许多应用而言，不仅测量值本身很重要，读取一组测量值的准确时刻也同样关键。为此，该模块配备了NetTime时间戳功能，可为记录的位置和触发时间提供微秒级精度的时间戳。
时间戳函数基于同步计时器。如果发生时间戳事件，模块会立即保存当前的NetTime。在将包括这一精确时刻在内的相关数据传输到CPU后，CPU可以根据需要使用自己的NetTime（或系统时间）来评估这些数据。
简短描述
输入/输出模块 用于电流互感器的三相电能计量模块
一般信息
B&R ID代码 0xC9DC
状态指示器：每通道的输入/输出功能、运行状态、模块状态
诊断
模块运行/错误 是的，使用LED状态指示灯和软件
输入方式：是，使用LED状态指示灯和软件
功耗
总线 0.85 W（版本<E0）
0.50 W（版本=E0）
0.45 W（版本号 >E0）
内部输入/输出（I/O）
附加模块功耗[W]    2 W
绝缘电压
输入 - 总线/输入/输出电源 已在5500 VDC下测试1分钟
输入 - 接地 5500 VDC 电压下测试，持续 1 分钟
总线/输入/输出电源 - 接地 在510 VAC下测试，持续1分钟
认证
CE 是的
UKCA 是
《网络韧性法案》（CRA） 筹备中
ATEX 2区，II 3G防爆等级Ex nA nC IIA T5 Gc
IP20，Ta（详见X20用户手册）
FTZÚ 09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV 温度：B（0至55°C）
湿度：B（100%）
振动：B级（4g）
EMC：B（桥梁和露天甲板）
CCS 是的
LR    ENV1
KR 是的
ABS 是的
BV EC33B
温度：5 - 55°C
振动：4g
电磁兼容性（EMC）：桥接和露天甲板
电压输入
相位数目    3
输入阻抗 1.68 MΩ
标称电压UN
相间电压：480 VAC
N相 277 VAC
显示值 655 VAC
分辨率 10 mV，电压直接连接
额定频率 50和60赫兹
可测频率
测量范围 45至65赫兹
分辨率 0.01 Hz
当前输入
数量    4个交流输入
额定电流IN
中学5A
主要参数    65 通过在应用程序中进行转换，可直接配置为更大的值
过载电流：8倍额定电流，持续0.5秒
测量电流 5 A
分辨率：1 mA，基于一次电流
负载 20 mΩ
测量精度
URMS ±0.65%
IRMS ±1.65%（版本<E0）
±0.70%（版本≥E0）
有效功率、无功功率和视在功率 ±1.80%（版本<E0）
±0.85%（版本≥E0）
频率、功率因数和相位角 ±0.50%
每相有功电能和总电能     ±1.40%（版本<E0）
±0.45%（版本≥E0）
每相基频有功电能和总计     ±1.50%（版本<E0）
±0.55%（版本≥E0）
每相谐波的有功电能和总电能     ±1.80%（版本<E0）
±0.85%（版本≥E0）
每相无功电能和总无功电能 ±1.50%（版本<E0）
±0.55%（版本≥E0）
视在能量
每个阶段和算术总和 ±1.50%（版本<E0）
±0.55%（版本≥E0）
矢量和    ±1.80%（版本<E0）
±0.85%（版本≥E0）
电学性质
电气隔离 通道与总线隔离
通道未与通道隔离
运行条件
安装方向
水平方向    是
垂直    是
安装海拔高度
0至2000米 无限制
>2000米 不允许
根据EN 60529标准，防护等级为IP20
环境条件
温度
操作
水平安装方向 -25至60°C
垂直安装方向 -25至50°C
降额 见“降额”部分。
储存温度范围：-40至85°C
运输温度范围：-40至85°C
相对湿度
运行范围：5%至95%，非冷凝
存储环境：5%至95%，非冷凝
传输 5% 至 95%，不凝结
力学性能
注意：需单独订购1个X20TB32接线端子。
单独订购1个总线模块X20BM32。
间距 25+0.2毫米

贝加莱B&R计数功能模块
物料号:
X20DC1196
描述:
1个ABR增量编码器5V
2个额外的输入，例如用于家庭启用开关
编码器电源为5 VDC、24 VDC和GND
该模块配备了一个输入端，用于ABR增量编码器，编码器信号为5V。
简短描述
I/O模块1 ABR增量编码器5V
一般信息
B&R ID代码0x1BAF
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
功耗
0.01 W总线
内部I/O 1.5 W
致动器引起的额外功耗（电阻）[W]-
信号线类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输入
数量2
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
24 VDC时的输入电流约为。3.3毫安
输入电路接收器
输入过滤器
硬件≤2µs
软件-
连接类型3线连接
输入电阻7.19 kΩ
附加功能主页启用开关
切换阈值
低<5 VDC
高压>15VDC
通道和母线之间的绝缘电压500Veff
ABR增量编码器
编码器输入5V，对称
计数器大小16/32位
输入频率。600千赫
评估4x
编码器电源
5 VDC±5%，模块内部，300 mA
24 VDC模块内部，300 mA
输入过滤器
硬件≤200 ns
软件-
共模范围-7V≤VCM≤+12V
编码器电源过载特性防短路、防过载
编码器和总线500Veff之间的绝缘电压
电学性质
电气隔离
总线与编码器和通道隔离
通道未与通道和编码器隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱计数功能模块
物料号:
X20DC1176
描述:
1 ABR增量编码器5V
编码器输入监控
2个附加输入，例如用于锁存器输入
编码器电源的5 VDC、24 VDC和GND
NetTime时间戳：计数器更改
可与SafeLOGIC控制器一起使用
该模块配备了ABR增量编码器的1个输入，输出信号符合RS422和5V编码器电源。对堆内输入进行监控（A、B、R、A\、B\、R\）。
简短描述
I/O模块1 ABR增量编码器5V
一般信息
B&R ID代码0xA706
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1 W
致动器（电阻式）引起的额外功耗[W]-
信号线的类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
数量2
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
约24 VDC时的输入电流。3.3毫安
输入电路接收器
输入滤波器
硬件≤2µs
软件-
连接类型3线连接
输入电阻7.03 kΩ
附加功能锁存输入
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
ABR增量编码器
编码器输入5 V，对称
计数器大小16/32位
输入频率大值。600千赫
评估4x
小压差转换速率1 V/μs
编码器电源
5 VDC±5%，模块内部，大300 mA
内部24 VDC模块，大300 mA
输入滤波器
硬件≤400 ns
软件-
切换阈值
低>1 V
共模范围-10 V≤VCM≤+13.2 V
编码器电源过载特性防短路、防过载
编码器和总线500 Veff之间的绝缘电压
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm


贝加莱数字量输入模块
物料号:
X20DI2377
描述:
2个数字输入
接收器连接
3线连接
2个计数器输入，计数器频率为50 kHz
闸门测量
传感器电源的24 VDC和GND
可以为整个模块配置软件输入过滤器
该模块配备了两个用于3线连接的输入。两个输入都可以配置为事件计数器。闸门测量只能在一个通道上进行。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
I/O模块2数字输入24 VDC，用于3线连接，具有特殊功能
一般信息
B&R ID代码0x1B8E
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.15 W
内部I/O 0.82 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。10.5毫安
输入电路接收器
输入滤波器
硬件≤10μs
软件默认值为0毫秒，可在0到25毫秒之间以0.2毫秒为间隔进行配置
连接类型3线连接
输入电阻类型。2.23 kΩ
附加功能50 kHz事件计数、门测量
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
事件计数器
数量2
方波脉冲信号形式
评估每个正边，循环计数器
输入频率大值。50千赫
计数器1输入1
计数器2输入2
计数器频率大值。50千赫
计数器大小16位
闸门测量
闸门测量次数1
方波脉冲信号形式
评估正边缘-负边缘
计数器频率
内部48 MHz、24 MHz、12 MHz、6 MHz、3 MHz、1.5 MHz、750 kHz、375 kHz、187.5 kHz
计数器大小16位
脉冲之间的暂停长度≥100µs
脉冲长度≥20µs
支持的输入输入1或输入2
传感器电源
大功耗。12 W
电压模块电源减去短路保护的电压降
大500 mA时短路保护的电压降。2 VDC
总和电流0.5 A
短路保护是
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输入模块
物料号:
X20DI8371
描述:
8个数字输入
接收器连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备了八个用于单线连接的输入。该模块是为汇点输入布线而设计的。
简短描述
I/O模块8个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0xA4AB
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.18 W
内部I/O 1.2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。3.75毫安
输入电路接收器
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输入模块
物料号:
X20DI9372
描述:
12个数字输入
源连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备了12个用于单线连接的输入。该模块是为电源输入布线而设计的。
简短描述
I/O模块12个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0x1D28
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.18 W
内部I/O 1.75 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。3.75毫安
输入电路源
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块
物料号:
X20DO8322
描述:
8个数字输出
源连接
单线连接
集成输出保护
该模块配备了8个用于单线连接的输出，并设计用于电源输出接线。
简短描述
I/O模块8数字输出24 VDC，用于单线连接
一般信息
B&R ID代码0xA4AC
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.26 W
内部I/O 0.8 W
执行器引起的额外功耗（电阻）[W]+0.42
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5 A
总标称电流4 A
连接类型1线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5µA
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300µs
1.→ 0<300µs
开关频率
大电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
贝加莱模拟量输入模块X20AP3131
