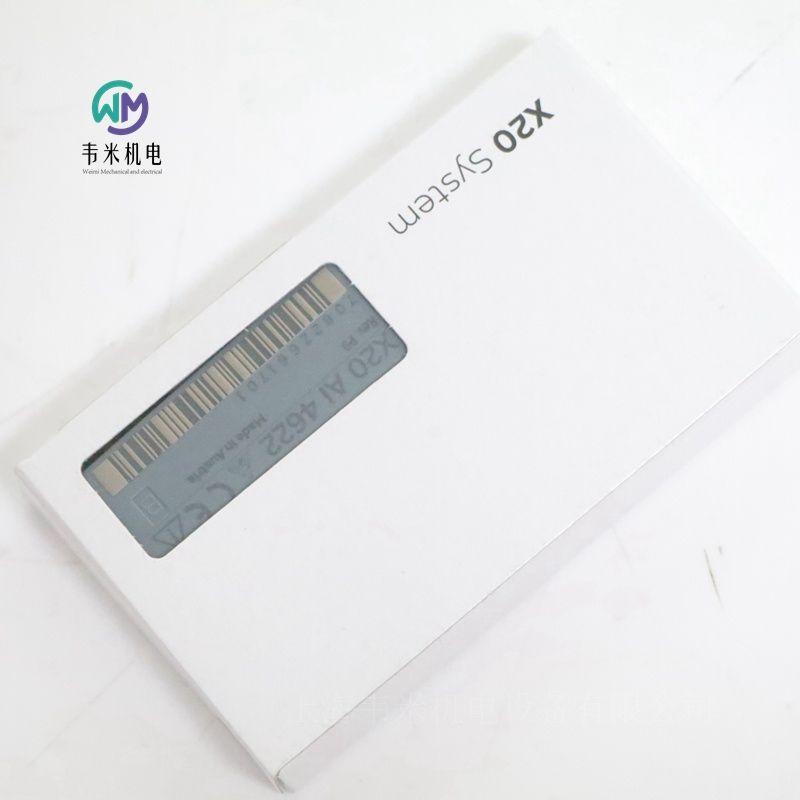

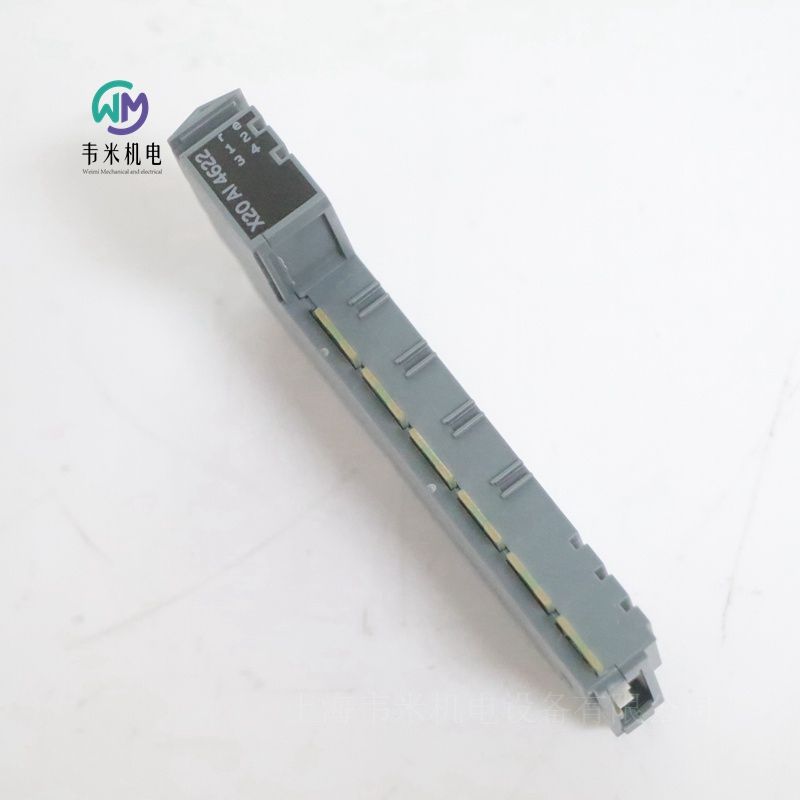

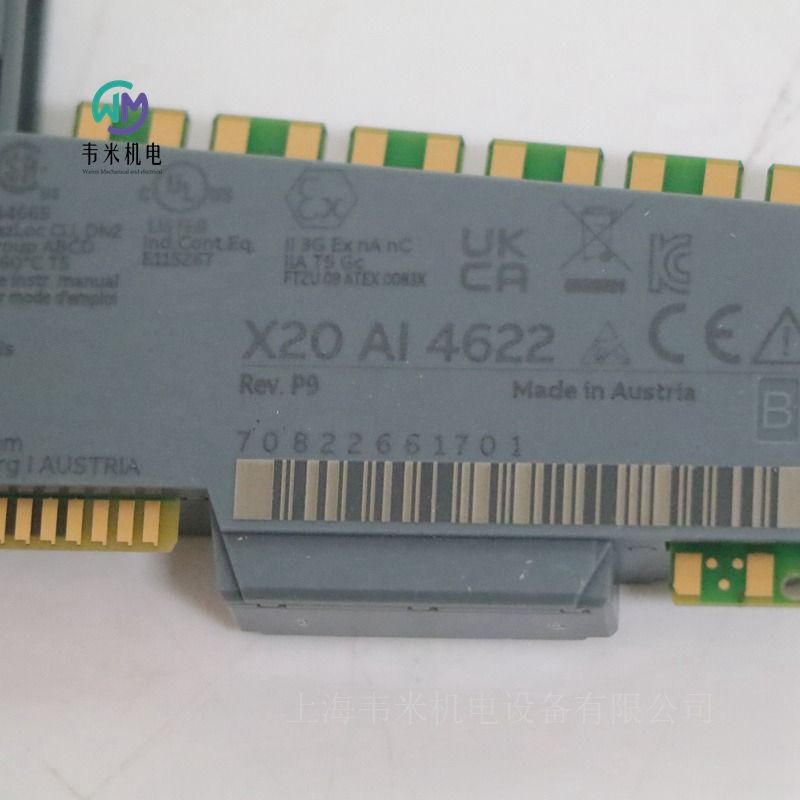

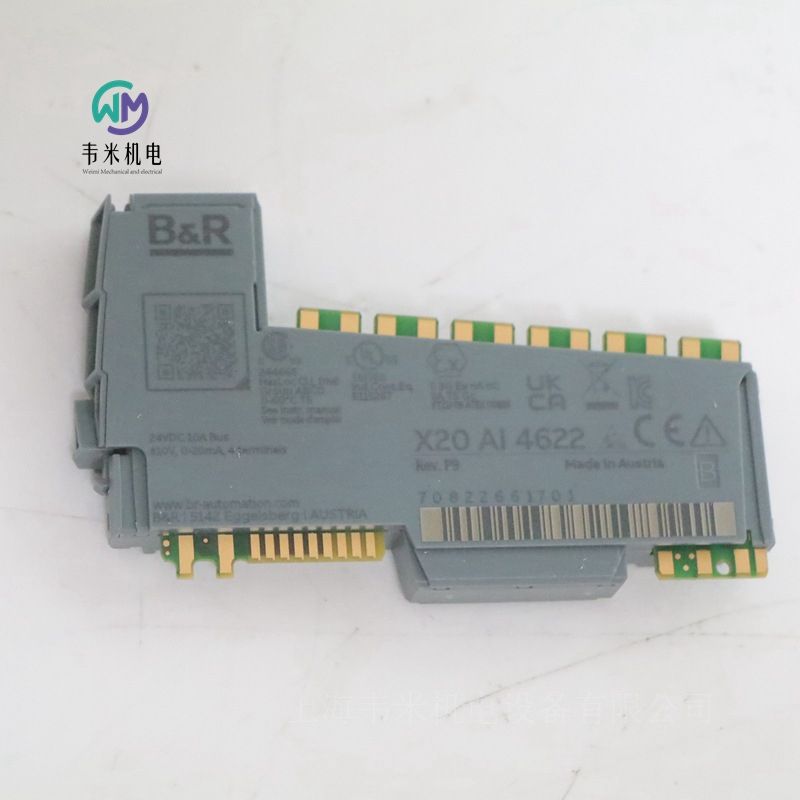

贝加莱B&R模拟量输入模块X20AI4622
物料号:
X20AI4622
描述:
X20模拟输入模块，4个输入，±10 V或0至20 mA/4至20 mA，13位转换器分辨率，可配置输入滤波器
简短描述
I/O模块4模拟输入±10 V或0至20 mA/4至20 mA
一般信息
B&R ID代码0x1BAA
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入±10 V或0至20 mA/4至20 mA
输入类型差分输入
数字转换器分辨率
电压±12位
当前12位
所有输入的转换时间为400μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
电流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA
信号范围内的输入阻抗
电压20 MΩ
电流-
负载
电压-
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
大电压。±30伏
大电流。±50毫安
过载时数字值的输出可配置
转换程序SAR
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
电压
增益0.08%
偏移0.015%
现在的
增益0至20毫安=0.08%/4至20毫安=0.1%
偏移0到20 mA=0.03%/4到20 mA＝0.0375%
大增益漂移
电压0.006%/°C
电流0至20 mA=0.009%/°C
4至20 mA=0.0113%/°C
大偏移漂移
电压0.002%/°C
电流0至20 mA=0.004%/°C
4至20 mA=0.005%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰<-70dB
非线性
电压<0.025%
电流<0.05%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R端子排
物料号:
X20TB12
描述:
采用推入式技术的无工具布线
使用杠杆进行简单的拉线释放
能够标记每个终端
也可以使用纯文本标签
标准探针的测试访问
可以由客户编码
X20 24 VDC模块使用X20TB06和X20TB12接线板进行接线。
一般信息
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
接线板
引脚数量12
接线板类型推入式端子
每个触点的推入力类型。10 N
电缆类型只有铜线（没有铝线！）
剥线长度7至9 mm
连接横截面
单线0.08至2.50 mm²/28至14 AWG
细绞线0.25至2.50 mm²/24至14 AWG
带0.25至1.50 mm²/24至16 AWG的线端套管
带双线端套，大2 x 0.75 mm²
触点之间的距离
左-右4.2毫米
高于-低于10.96 mm
电气特性
标称电压240 VAC/48 VDC
大电压300 VAC/60 VDC
标称电流10 A/触点
接触电阻≤5 mΩ
环境条件
温度
操作对应于所使用的X20模块
相对湿度
操作对应于所使用的X20模块

贝加莱B&R数字输入模块
物料号:
X20DI4375
描述:
4个数字输入
接收器连接
3线连接
传感器电源的24 VDC和GND
断路和短路检测，可针对每个通道单独关闭
可以为整个模块配置软件输入过滤器
该模块配备了4个用于3线连接的输入。具有开路和短路检测功能。这种检测可以针对每个通道单独关闭。
简短描述
I/O模块4个数字输入24 VDC，用于3线连接、断路和短路检测，可以关闭每个通道的检测
一般信息
B&R ID代码0xA911
每个通道的状态指示灯I/O功能、操作状态、模块状态、传感器线路、传感器电源
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
断路是，使用LED状态指示灯和软件
短路是，使用LED状态指示灯和软件
传感器电源是，使用LED状态指示灯和软件
其他通道错误是的，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0-55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。4.8毫安（标准接线）
输入电路接收器
输入滤波器
硬件0.8毫秒
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型3线连接
传感器电源4x 50 mA
开路和短路检测是的，可以关闭每个通道
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字输入模块
物料号:
X20DI6371
描述:
6个数字输入
接收器连接
2线连接
传感器电源为24 VDC
可以为整个模块配置软件输入过滤器
带6针接线板的单线连接类型
该模块配备了6个输入，用于1或2线连接。X20 6针接线板可用于通用单线接线。可以使用12引脚接线板实现双线布线。模块上的输入是为汇点连接而设计的。
简短描述
I/O模块6数字输入24 VDC，用于1线或2线连接
一般信息
B&R ID代码0x1B93
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.15 W
内部I/O 0.88 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。3.75毫安
输入电路接收器
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1或2线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
传感器电源
电压模块电源减去短路保护的电压降
500 mA时短路保护的电压降。2 VDC
总和电流0.5 A
短路保护是
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R温度测量模块
物料号:
X20AT2222
描述:
电阻温度测量的2个输入
用于PT100和PT1000
每个通道的可配置传感器类型
直接电阻测量
每个模块可配置2或3线连接
可配置的过滤时间
该模块配有2个输入，用于PT100/PT1000电阻温度测量。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
用于Pt100或Pt1000电阻温度测量的I/O模块2输入
一般信息
B&R ID代码0x1BA6
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
电阻测量温度输入
2线或3线连接的恒流电源的输入电阻测量
数字转换器分辨率16位
滤波器时间可配置在1 ms和66.7 ms之间
转换时间
1通道20 ms，带50 Hz滤波器
2个通道80 ms，带50 Hz滤波器
转换程序西格玛-德尔塔
用于电阻测量的输出格式INT或UINT
传感器
传感器类型可按通道配置
Pt100-200至850°C
Pt1000-200至850°C
电阻测量范围0.1至4500Ω/0.05至2250Ω
输入滤波器一阶低通滤波器/截止频率500 Hz
传感器标准EN 60751
共模范围>0.7 V
通道和母线之间的绝缘电压500 V
线性化方法内部
测量电流250µA±1.25%
参考4530Ω±0.1%
允许的输入信号短期大值±30 V
25°C时的大误差
增益0.037%
偏移0.0015%
增益漂移0.004%/°C
偏移漂移0.00015%/°C
非线性＜0.001%
信道间串扰<-93 dB
温度传感器分辨率
Pt100 1 LSB=0.1°C
Pt1000 1 LSB=0.1°C
电阻测量分辨率
G=1 0.1Ω
G=2 0.05Ω
共模抑制
50赫兹>80分贝
直流>95 dB
电阻测量值的标准化范围
G=1 0.1至4500Ω
G=2 0.05至2250Ω
温度传感器标准化
Pt100-200.0至850.0°C
Pt1000-200.0至850.0°C
温度测量监测
范围下冲0x8001
范围过冲0x7FFF
断路0x7FFF
一般故障0x8000
打开输入0x7FFF
电阻测量监测
范围过冲0xFFFF
断路0xFFFF
一般故障0xFFFF
打开输入0xFFFF
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R温度测量模块
物料号:
X20AT6402
描述:
热电偶的6个输入
对于传感器类型J、K、N、S、B、R
额外的直接原始值测量
集成终端温度补偿
可配置的过滤时间
该模块配备了J、K、N、S、B和R热电偶传感器的6个输入。该模块具有集成的终端温度补偿。
简短描述
I/O模块6热电偶输入
一般信息
B&R ID代码0x1BA9
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 0.91 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
热电偶温度输入
输入热电偶
数字转换器分辨率16位
滤波器时间可配置在1 ms和66.7 ms之间
转换时间
1通道80.4 ms，带50 Hz滤波器
N个通道（N+1）x 40.2 ms，带50 Hz滤波器
输出格式INT
测量范围
传感器温度
J型：Fe CuNi-210至1200°C
K型：NiCr Ni-270至1372°C
N型：NiCrSi-NiSi-270至1300°C（Rev.≥D0）
S型：PtRh10 Pt-50至1768°C
B型：PtRh30-PtRh6 0至1820°C
R型：PtRh13 Pt-50至1664°C
端子温度-25至85°C
原始值±65.534 mV
端子温度补偿内部
传感器标准EN 60584
决议
传感器温度1 LSB=0.1°C
端子温度1 LSB=0.1°C
相对于增益1 LSB的原始值输出=1µV或2µV
规范化
J型：Fe-CuNi-210.0至1200.0°C
K型：镍铬镍-270.0至1372.0°C
N型（版本≥D0）-270.0至1300.0°C
S型：PtRh10 Pt-50.0至1768.0°C
B类：PtRh30-PtRh6 0至1820.0°C
R型：PtRh13 Pt-50.0至1664.0°C
端子温度-25.0至85.0°C
监控
范围下冲0x8001
范围过冲0x7FFF
断路0x7FFF
打开输入0x7FFF
一般故障0x8000
转换程序西格玛-德尔塔
线性化方法内部
允许的输入信号大值。±5伏
输入滤波器一阶低通滤波器/截止频率500 Hz
25°C时的大误差
增益0.06%
抵消
T型：Cu CuNi 0.04%
K型：NiCr-Ni 0.05%
N型（修订版≥D0）0.05%
S型：PtRh10 Pt 0.11%
B型：PtRh30-PtRh6 0.13%
R型：PtRh13 Pt 0.09%
大增益漂移0.01%/°C
大偏移漂移
J型：Fe CuNi 0.0019%/°C
K型：镍铬镍0.0024%/°C
N型（版本≥D0）0.0029%/°C
S型：PtRh10 Pt 0.0079%/°C
B型：PtRh30-PtRh6 0.0114%/°C
R型：PtRh13 Pt 0.0074%/°C
非线性±0.001%
共模抑制
直流>70 dB
50赫兹>70分贝
共模范围±15 V
信道间串扰<-70dB
绝缘电压
通道和总线500 Veff之间
终端温度补偿精度
10分钟后人工对流±4°C
10分钟后自然对流±2°C
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向0至55°C
垂直安装方向0至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R扩展型总线控制器
物料号:
X20BC1083
描述:
POWERLINK
通过现场总线进行I/O配置和固件更新
集成集线器实现高效布线
2个插槽用于接口模块
总线控制器可以将X2X链路I/O节点连接到POWERLINK。也可以使用预分频器以1:1同步或与POWERLINK同步的方式操作X2X链路周期。
POWERLINK是快速以太网的标准协议，具有硬实时特性。POWERLINK标准化小组（EPSG）确保标准保持开放并不断发展：
向左扩展的总线模块除了允许连接总线控制器外，还允许连接多达2个接口模块。
简短描述
总线控制器POWERLINK（V1/V2）控制节点，2个插槽用于接口模块
一般信息
B&R ID代码0x2268
状态指示灯模块状态、总线功能
Diagnostics
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯和软件
支持
动态节点分配（DNA）是
功耗
总线2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
接口
现场总线POWERLINK（V1/V2）控制节点
类型2
变体2x屏蔽RJ45（集线器）
线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
转移
物理层100BASE-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
集线器传播延迟0.96到1µs
循环时间
现场总线200μs
X2X链路200μs
总线系统之间可能同步是
循环数据
输入数据值。1488字节
输出数据值。1488字节
电气特性
电气隔离POWERLINK与总线和I/O隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x电源模块X20PS9400或X20PS9402。
单独订购1x总线底座X20BB81或X20BB82。
抛
X20BB81 62.5+0.2mm
X20BB82 87.5+0.2mm

贝加莱B&R扩展型总线控制器
物料号:
X20BC8084
描述:
POWERLINK
通过现场总线进行I/O配置和固件更新
集成紧凑型链路选择器功能
2个有源集线器扩展模块可以连接到总线控制器
可能存在冗余电源
总线控制器可以将X2X链路I/O节点连接到POWERLINK。也可以使用预分频器以1:1同步或与POWERLINK同步的方式操作X2X链路周期。
POWERLINK是快速以太网的标准协议，具有硬实时特性。POWERLINK标准化小组（EPSG）确保标准保持开放并不断发展：
使用POWERLINK可以轻松实现具有冗余布线的系统。与环形冗余不同，电缆冗余不需要电缆成环，这有时会产生问题。这允许创建所有类型的树结构。当使用具有链路选择器功能的设备时，数据总是通过高质量的网络线路传输。链路选择器功能集成在总线控制器中。
简短描述
总线控制器POWERLINK（V1/V2）控制节点，带有紧凑型链路选择器
一般信息
B&R ID代码0x2674
状态指示灯模块状态、总线功能
Diagnostics
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯和软件
支持
动态节点分配（DNA）是
功耗
总线2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
接口
现场总线POWERLINK（V1/V2）控制节点
类型2
变体2x屏蔽RJ45
线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
转移
物理层100BASE-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
集线器传播延迟0.96到1µs
循环时间
现场总线200μs
X2X链路200μs
总线系统之间可能同步是
电气特性
电气隔离POWERLINK与总线和I/O隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x电源模块X20PS9400或X20PS9402。
单独订购1x总线底座X20BB80或X20BB82。
抛
X20BB80 37.5+0.2mm
X20BB82 87.5+0.2mm
贝加莱模块奥地利产地X20AI4622
