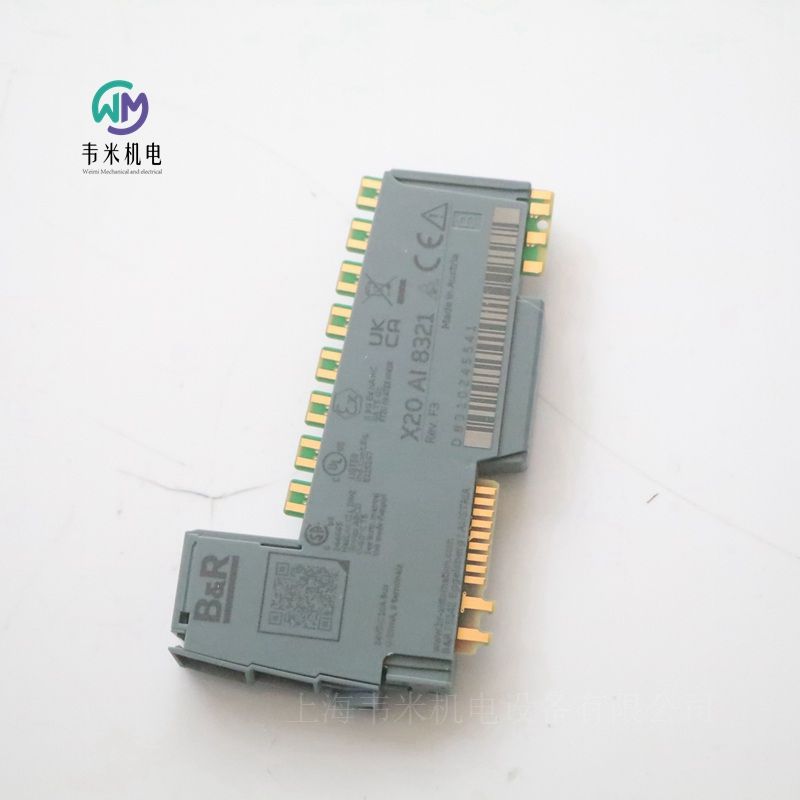

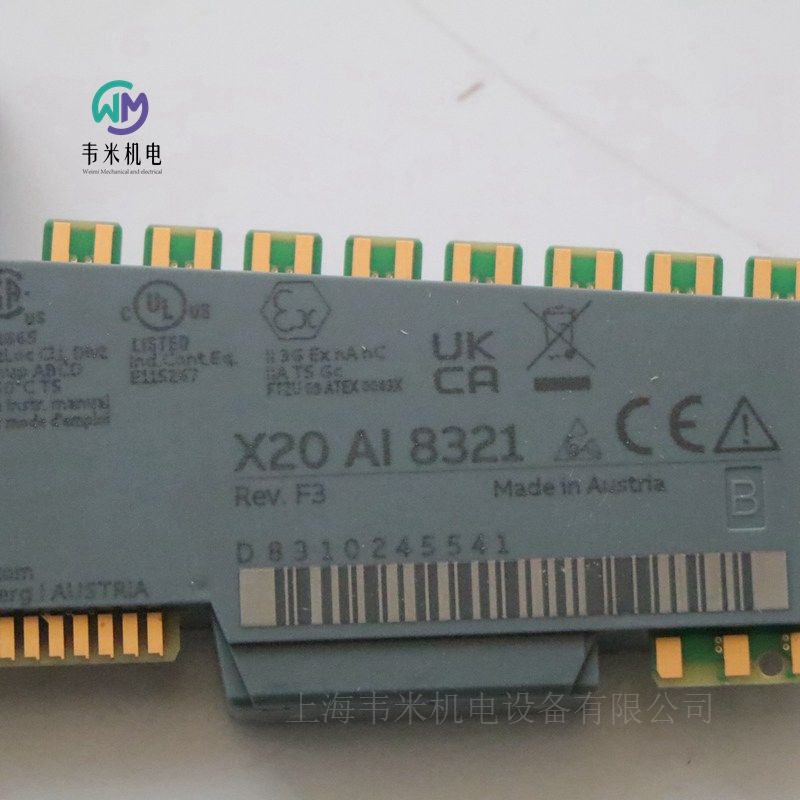

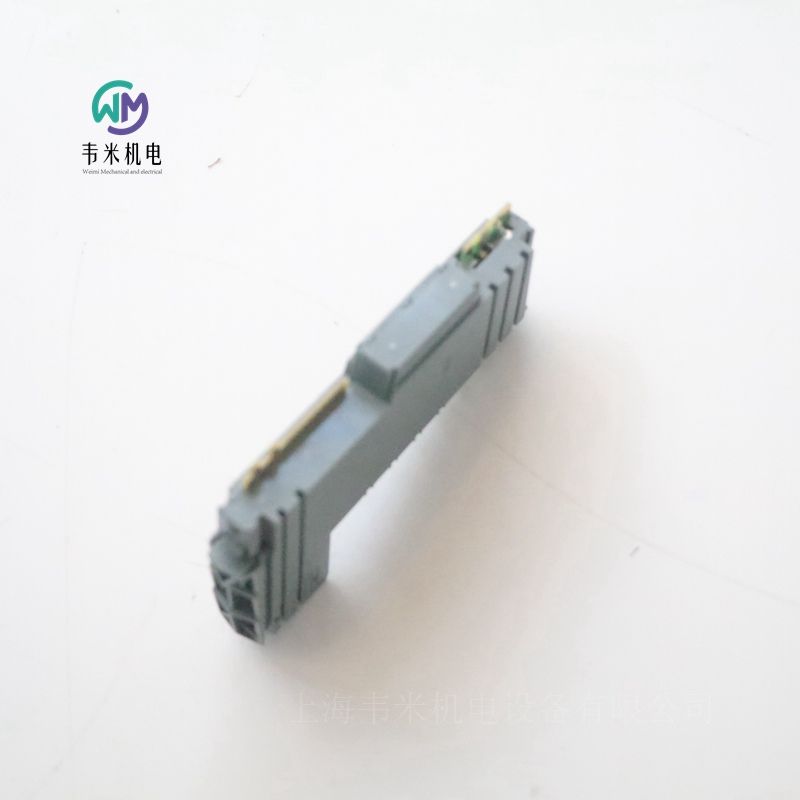

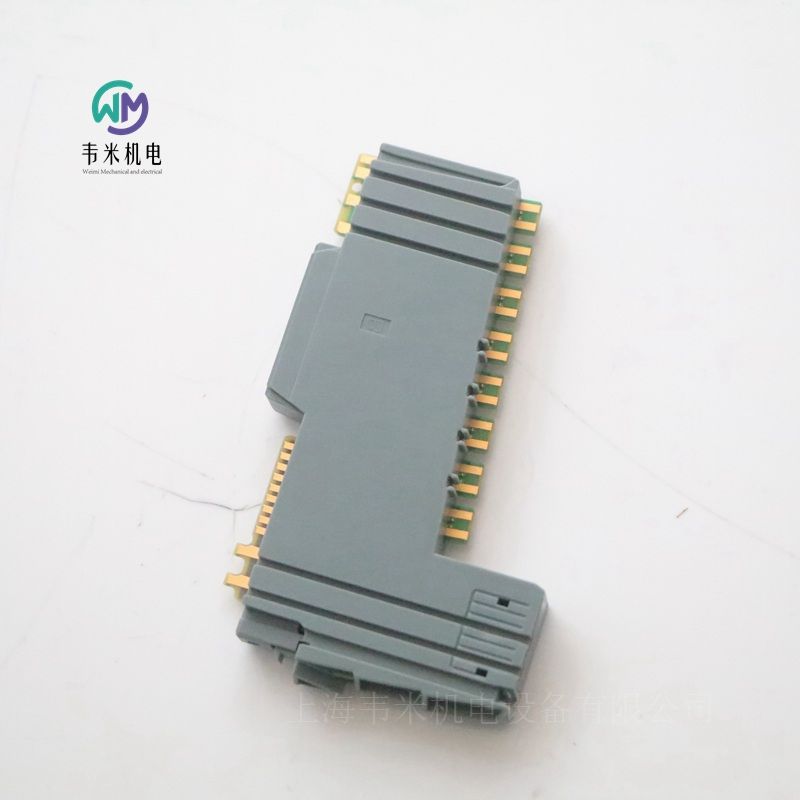

贝加莱模拟量输入模块X20AI8321，奥地利产地，上海韦米机电设备有限公司主营产品，销售热线： ；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！


贝加莱B&R模拟量输入模块
物料号:
X20AI8321
描述:
8个模拟输入，0至20mA或4至20mA
12位数字转换器分辨率
该模块配备了8个输入端，具有12位数字转换器分辨率。可以在0至20mA和4至20mA的两个电流范围之间进行选择。
简短描述
输入/输出模块8个模拟输入0至20mA/4至20mA
一般信息
B&R ID代码0xD831
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
0.01 W总线
内部I/O 1.37 W（版本≥D0），1.24 W（版本<D0）
致动器引起的额外功耗（电阻）[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
模拟输入
输入0至20mA/4至20mA
输入类型差分输入
数字转换器分辨率12位
所有输入的转换时间为1ms
输出格式
数据类型INT
当前INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA
负载<300Ω
输入保护电源电压接线保护
反极性保护是
允许的输入信号大值。±50毫安
过载时的数字值输出可配置
SAR转换程序
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
收益0.08%
偏移0.03%
大增益漂移0.009%/°C
大偏移漂移0.005%/°C
共模抑制比
直流70 dB
50赫兹70分贝
共模范围±12 V
通道间串扰-70 dB
非线性<0.05%
通道和母线之间的绝缘电压500 VDC，1分钟
电学性质
电气隔离通道与母线隔离
通道未与通道隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB1F。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱模拟量输入
X20AI1744
X20AI1744-10
X20AI1744-3
X20AI2222
X20AI2237
X20AI2322
X20AI2437
X20AI2438
X20AI2622
X20AI2632
X20AI2632-1
X20AI2636
X20AI4222
X20AI4322
X20AI4622
X20AI4632
X20AI4632-1
X20AI4636
X20AI8221
X20AI8321

贝加莱B&R模拟量输入模块
物料号:
X20AI4632
描述:
4个模拟输入
可能有电流或电压信号
16位数字转换器分辨率
同时输入转换
转换时间非常快
该模块配备了4个16位数字转换器分辨率的输入。可以使用不同的端子在电流和电压信号之间进行选择。
简短描述
I/O模块4模拟输入±10 V或0至20 mA
一般信息
B&R ID代码0x1BA1
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.5 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入±10 V或0至20 mA
输入类型差分输入
数字转换器分辨率
电压±15位
当前15位
所有输入的转换时间为50μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0001=305.176µV
电流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
信号范围内的输入阻抗
电压20 MΩ
现在的
负载
电压
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
电压。±30伏
电流。±50毫安
过载时的数字值输出
下冲
电压0x8001
电流0x0000
超过
电压0x7FFF
当前0x7FFF
转换程序SAR
输入滤波器硬件-三阶低通滤波器/截止频率10 kHz
误差
电压
增益0.08%
偏移0.01%
现在的
增益0.08%
偏移0.02%
增益漂移
电压0.01%/°C
电流0.01%/°C
偏移漂移
电压0.001%/°C
电流0.002%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰<-70dB
非线性
电压<0.01%
电流<0.015%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI1744
描述:
1个全桥应变仪输入
数据输出速率可配置为0.1 Hz至7.5 kHz
特殊操作模式（同步模式和多次采样）
可配置的过滤器级别
该模块可与4线和6线应变仪称重传感器配合使用。模块应用的概念需要在测量系统中进行补偿。这种补偿消除了测量电路中的绝对不确定性，例如部件公差、有效桥电压或零点偏移。测量精度是指绝对（补偿）值，它只会随着工作温度的变化而变化。
简短描述
I/O模块1全桥应变仪输入
一般信息
B&R ID代码0x1CDE
状态指示灯通道状态、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
断路是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 0.5 W
致动器（电阻式）引起的额外功耗[W]值+0.36
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
KC是
全桥应变仪
应变计系数2至256 mV/V，可使用软件进行配置
连接4或6线连接
输入型差动，用于评估全桥应变仪
数字转换器分辨率24位
转换时间取决于配置的数据输出速率
数据输出速率为每秒0.1-7500个样本，可使用软件配置（fDATA）
输入滤波器
截止频率5 kHz
订单3
斜率60 dB
ADC滤波器特性Sigma-delta，请参阅“Sigma-dedelta A/D转换器的滤波器特性”一节
工作范围/测量传感器85至5000Ω
电缆长度的影响参见“计算示例”一节。
输入保护RC保护
共模范围0至3 VDC
输入“输入+”和“输入-”的允许输入电压范围（关于电位应变仪GND）
输入和总线之间的绝缘电压500 V
转换程序西格玛-德尔塔
数字值输出
断桥供应线值接近0
传感器线路断开值接近±端值（状态位“线路监控”设置在寄存器“模块状态”中）
值0xFF800001到0x007FFFFF的有效范围（8388607到8388607）
应变仪电源
电压5.5 VDC/65 mA
短路和过载保护是
短路保护电压降值。65 mA和25°C时为0.2 VDC
量化
LSB值（16位）
2 mV/V 336 nV
4 mV/V 671 nV
8 mV/V 1.343µV
16 mV/V 2.686µV
32 mV/V 5.371μV
64 mV/V 10.74μV
128 mV/V 21.48μV
256 mV/V 42.97μV
LSB值（24位）
2 mV/V 1.31 nV
4 mV/V 2.62 nV
8 mV/V 5.25 nV
16 mV/V 10.49 nV
32 mV/V 20.98 nV
64 mV/V 41.96 nV
128 mV/V 83.92 nV
256 mV/V 167.85 nV
温度系数
版本≥E0 10 ppm/°C
版本<E0 30 ppm/°C
增益漂移12 ppm/°C
偏移漂移2 ppm/°C
非线性<10 ppm
电气特性
电气隔离与模拟输入和应变计电源电压隔离的总线
通道未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额请参阅“硬件配置”一节
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI2632
X20AI2632-1
描述:
2个模拟输入
可能有电流或电压信号
16位数字转换器分辨率
同时输入转换
转换时间非常快
该模块配备了2个16位数字转换器分辨率的输入。可以使用不同的端子在电流和电压信号之间进行选择。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
I/O模块2模拟输入±10 V或0至20 mA
一般信息
B&R ID代码0x1BA0
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入±10 V或0至20 mA
输入类型差分输入
数字转换器分辨率
电压±15位
当前15位
所有输入的转换时间为50μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0001=305.176µV
电流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
信号范围内的输入阻抗
电压20 MΩ
现在的
负载
电压
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
电压。±30伏
电流。±50毫安
过载时的数字值输出
下冲
电压0x8001
电流0x0000
超过
电压0x7FFF
当前0x7FFF
转换程序SAR
输入滤波器硬件-三阶低通滤波器/截止频率10 kHz
电压
增益0.08%
偏移0.01%
现在的
增益0.08%
偏移0.02%
增益漂移
电压0.01%/°C
电流0.01%/°C
偏移漂移
电压0.001%/°C
电流0.002%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰<-70dB
非线性
电压<0.01%
电流<0.015%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI2622
描述:
2个模拟输入
可能有电流或电压信号
13位数字转换器分辨率
该模块配备了2个13位（包括符号）数字转换器分辨率的输入。可以使用不同的端子在电流和电压信号之间进行选择。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
I/O模块2模拟输入±10 V或0至20 mA/4至20 mA
一般信息
B&R ID代码0x1B9E
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 0.8 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入±10 V或0至20 mA/4至20 mA
输入类型差分输入
数字转换器分辨率
电压±12位
当前12位
所有输入的转换时间为300μs
输出格式
数据类型INT
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
电流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA
信号范围内的输入阻抗
电压20 MΩ
电流-
负载
电压-
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
大电压。±30伏
大电流。±50毫安
过载时数字值的输出可配置
转换程序SAR
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
电压
增益0.08%
偏移0.015%
电流
增益0至20毫安=0.08%/4至20毫安=0.1%
偏移0到20 mA=0.03%/4到20 mA＝0.16%
大增益漂移
电压0.006%/°C
电流0至20 mA=0.009%/°C
4至20 mA=0.0113%/°C
大偏移漂移
电压0.002%/°C
电流0至20 mA=0.004%/°C
4至20 mA=0.005%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰<-70dB
非线性
电压<0.025%
电流<0.05%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量信号处理和准备
物料号:
X20DS1319
描述:
4个数字输入通道
4个数字通道，可配置为输入或输出
1个通用计数器对（2个事件计数器、AB计数器或向上/向下计数器）
线性运动发生器（A/B，方向/频率），2个参考脉冲
SSI绝对编码器
NetTime时间戳：输入数据、目标位置、位置变化、边缘变化、计数器变化
该模块是一个多功能数字信号处理器模块。它可以非常灵活地用于涉及数字信号处理或数字信号生成的各种任务。两个主要的示例应用包括用脉冲和方向信号控制步进器输出级或用作编码器仿真。例如，在这种应用中，具有速度跟随功能的变频器或伺服轴可以跟随真实或虚拟的主轴。
另一个基本功能是该模块的集成时间戳功能。例如，它允许在编码器仿真期间几乎独立于总线周期时间生成计数器斜坡曲线。仅传输目标计数器值和应达到的时刻。该模块在适当的时间自动生成相应的计数器值，精确到微秒分辨率，与总线时钟无关。
简短描述
I/O模块4个数字输入通道，4个可配置为输入或输出的数字通道，1个通用计数器对（2个事件计数器、AB计数器或上/下计数器），具有两个参考脉冲的线性运动发生器（A/B，方向/频率），SSI绝对编码器，μs分辨率的输入边缘的相对或绝对矩，时间触发I/O，I/O过采样
一般信息
B&R ID代码0x2547
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示灯
功耗
0.01 W总线
内部I/O 1.5 W
致动器引起的额外功耗（电阻）[W]-
信号线类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
直线运动发生器
数量1
编码器输出24V，不对称（A/B，方向/频率）
计数器大小16/32位
数字输入
数量4+4，使用软件配置为输入或输出
标称电压24 VDC
输入电压24 VDC-15%/+20%
24 VDC时的输入电流约为。1.3毫安
输入电路接收器
输入过滤器
硬件≤2µs
软件-
输入电阻18.4kΩ
附加功能SSI绝对编码器、通用计数器对、通用计数器对锁存功能
输入频率100 kHz
切换阈值
低<5 VDC
高压>15VDC
编码器电源过载特性防短路、防过载
通道和母线之间的绝缘电压500Veff
SSI绝对编码器
数量1
计数器大小高达32位，具体取决于编码器
传输速率125 kbit/s
编码器电源模块内部，600mA
标称电压24V，不对称
通用计数器对
数量1
操作模式2x事件计数器、递增/递减计数器、AB计数器
编码器输入24V，不对称
计数器大小16/32位
输入频率。100千赫
评估
AB计数器4x
事件计数器2x
上/下计数器2x
信号形式方波脉冲
编码器电源模块内部，600mA
数字输出
数量4个，使用软件配置为输入或输出
推/拉/推拉变体
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.1A
总标称电流0.4A
输出电路接收器和/或源
输出保护过电流或短路时的热关断，开关电感负载的集成保护
诊断状态输出监测
输出关闭时的漏电流。25µA
标称电流为0.1 A时，残余电压<0.9 V
峰值短路电流<10A
过载停机或短路停机时打开电源。10ms（取决于模块温度）
切换延迟
0 → 1<2µs
1 → 0<2µs
开关频率
电阻负载。125千赫
电感负载见“切换电感负载”一节。
断开感性负载时的制动电压开关电压+0.6 VDC
附加功能SSI绝对编码器时钟、线性运动发生器
电学性质
电气隔离
通道与总线隔离
通道未与通道隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
贝加莱模拟量输入模块X20AI8321
