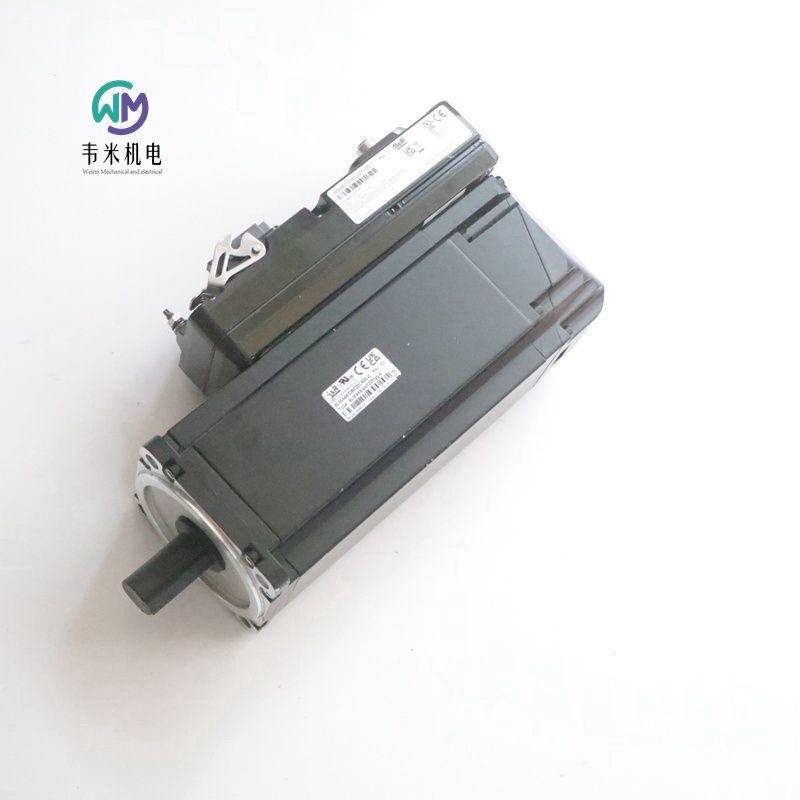

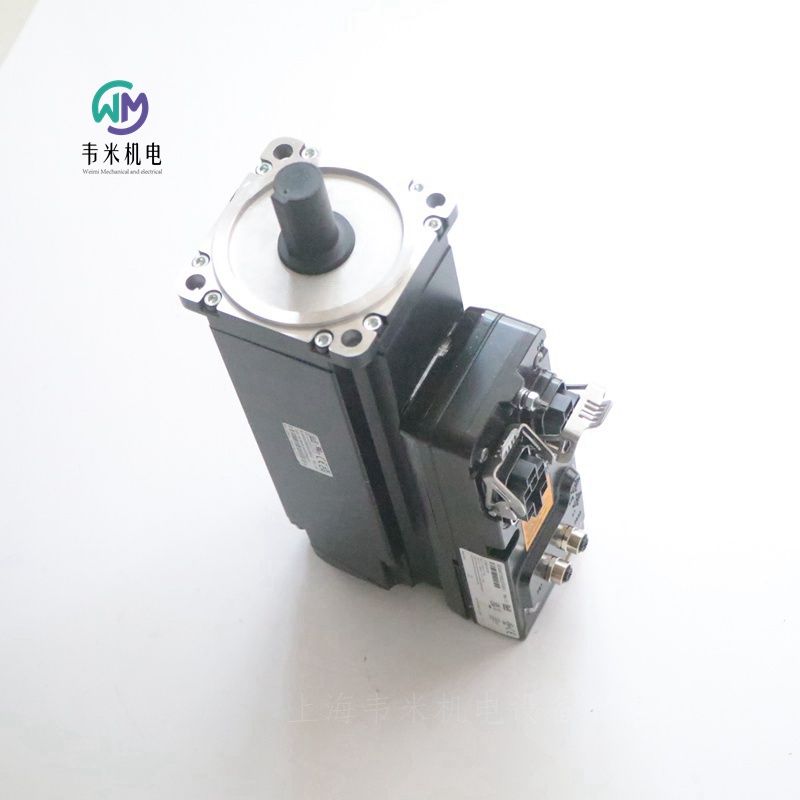

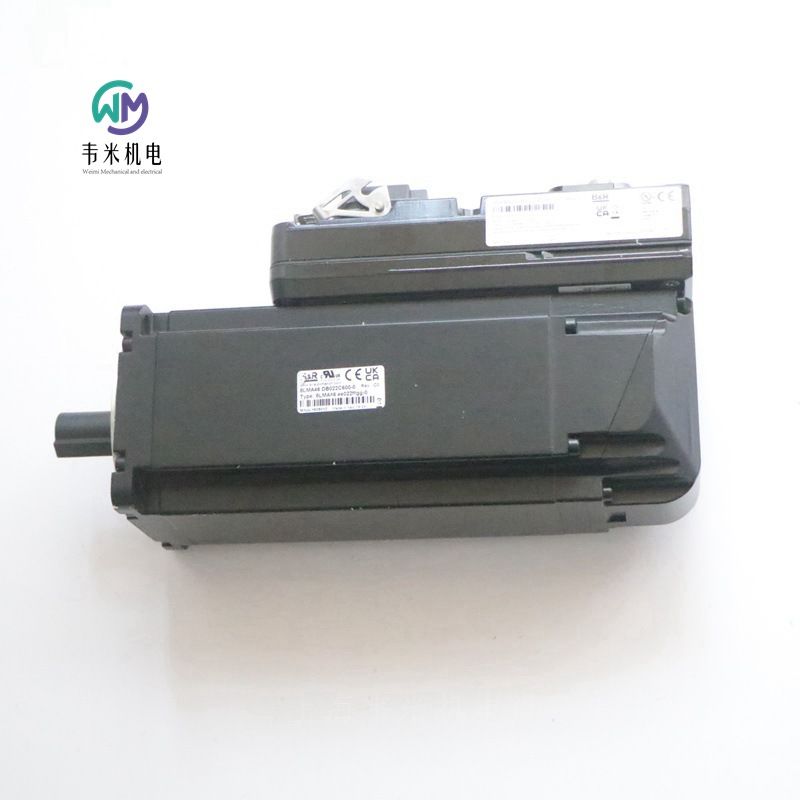

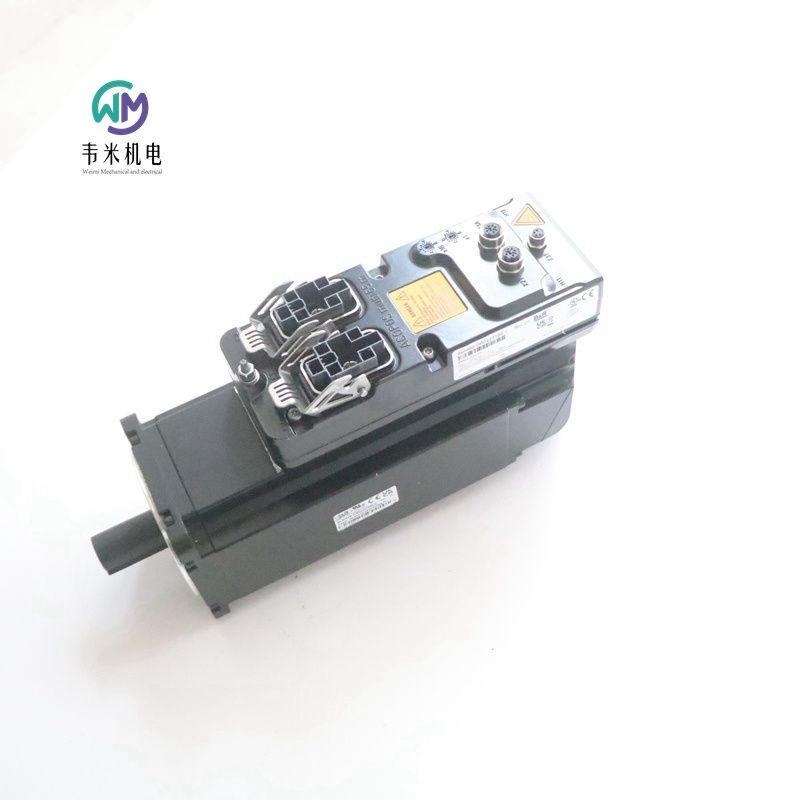

贝加莱集成伺服电机驱动系统8DI460.DB0227100-1，上海韦米机电设备有限公司主营产品；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
贝加莱B&R一体式电机驱动系统
8DI460.DB0227100-1
物料号:
8DI460.ff022hi00-1
描述:
逆变器直接集成在电机上
控制柜所需空间更小
减少布线
菊花链接线可行
通过电机冷却电子设备
直接在电机上触发输入/POWLINK/24 VDC输出（可选）
IP64防护等级（IP65可选）
ACOPOS电机，尺寸4，长度6，标称转速2200 rpm
电动机
标称转速nN[rpm]2200
极对数5
标称扭矩Mn[Nm]5.2
标称功率PN[W]1198
标称电流IN[A]2.35
失速扭矩M0[Nm]7.7
失速电流I0[A]3.49
大扭矩Mmax[Nm]31.1
大电流Imax[A]21
大转速nmax[rpm]12000
扭矩常数KT[Nm/A]2.22
电压常数KE[V/1000转/分]134.04
定子电阻R2ph[Ω]3.61
定子电感L2ph[mH]32
电时间常数tel[ms]8.86
热时间常数ttherm[min]40
转动惯量J[kgcm2]4.39
不带制动器的质量m[kg]8.1

贝加莱B&R同步电机8LSA35.EB030D000-3
物料号:
8LSA35.EB030D000-3
描述:
同步电机，极对数：4对，标称转速：3000 rpm，失速扭矩：2.300 Nm，无制动器，轴光滑，角形连接器（旋转），定心直径80 mm，j6配合（自冷，结构类型A），IP64防护，无油封560 VDC，制动器保持扭矩：0.00 Nm，EB ind.32线多匝
一般信息
认证证书
CE是
UKCA是
UL认证E360421
伺服和步进电机-部件
电动机
标称转速nN[rpm]3000
极对数4
标称扭矩Mn[Nm]21.
标称功率PN[W]660
标称电流IN[A]14.
失速扭矩M0[Nm]23.
失速电流I0[A]16.
大扭矩Mmax[Nm]92.
大电流Imax[A]68.
大转速nmax[rpm]9000
扭矩常数KT[Nm/A]145
电压常数KE[V/1000转/分]8796
定子电阻R2ph[Ω]1222
定子电感L2ph[mH]63
电时间常数tel[ms]52.
热时间常数ttherm[min]34
转动惯量J[kgcm2]09
不带制动器的重量m[kg]44.
抱闸
制动器保持扭矩MBr[Nm]0
制动器质量[kg]109
制动器转动惯量JBr[kgcm2]038
建议
ACOPOS 8Vxxxx.xx。。。1022
ACOPOSmulti 8BVIxxxx。。。0014
ACOPOS P3 8EIxxxx。。。2X2X
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0
选项
连接类型连接器（ytec系统）
连接方向倾斜（旋转）
编码器EB电感式32线多匝V2
轴端光滑轴

贝加莱B&R同步电机8LSA37.DB030S200-3
物料号:
8LSA37.DB030S200-3
描述:
同步电机，极对数：4对，标称转速：3000 rpm，失速扭矩：3.600 Nm，带制动器，轴光滑，带角连接器（旋转）单电缆解决方案，定心直径80 mm，j6配合（自冷，结构类型A），IP64防护，无油封560 VDC，制动器保持扭矩：4.00 Nm，DB ind.32线多匝V2
一般信息
认证证书
CE是
UKCA是
UL认证E360421
伺服和步进电机-部件
电动机
标称转速nN[rpm]3000
极对数4
标称扭矩Mn[Nm]34.
标称功率PN[W]1068
标称电流IN[A]23.
失速扭矩M0[Nm]36.
失速电流I0[A]25.
大扭矩Mmax[Nm]144.
大电流Imax[A]106.
大转速nmax[rpm]9000
扭矩常数KT[Nm/A]145
电压常数KE[V/1000转/分]8796
定子电阻R2ph[Ω]698
定子电感L2ph[mH]375.
电时间常数tel[ms]54.
热时间常数ttherm[min]38
转动惯量J[kgcm2]138
不带制动器的重量m[kg]56.
抱闸
制动器保持扭矩MBr[Nm]4
制动器质量[kg]059
制动器转动惯量JBr[kgcm2]038
建议
ACOPOS 8Vxxxx.xx。。。1045
ACOPOSmulti 8BVIxxxx。。。0028
ACOPOS P3 8EIxxxx。。。4X5X
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0
选项
连接类型单电缆解决方案
连接方向旋转，SCS
编码器DB 2.2电感式32线多匝
轴端光滑轴

贝加莱B&R同步电机8LSA44.DA030S300-3
物料号:
8LSA44.DA030S300-3
描述:
同步电机，极对数：5对，标称转速：3000 rpm失速扭矩：6.000 Nm，带保持制动器的电机，轴键单电缆解决方案，成角度（旋转），定心直径95 mm j6配合，自冷，A类结构，IP64防护，无油封，560 VDC，制动器保持扭矩：8.00 Nm DA 2.2 ind.32线单圈。
一般信息
认证证书
CE是
UKCA是
UL认证E360421
伺服和步进电机-部件
电动机
标称转速nN[rpm]3000
极对数5
标称扭矩Mn[Nm]462
标称功率PN[W]1451
标称电流IN[A]28.
失速扭矩M0[Nm]6
失速电流I0[A]37.
大扭矩Mmax[Nm]228.
大电流Imax[A]219
大转速nmax[rpm]12000
扭矩常数KT[Nm/A]163
电压常数KE[V/1000转/分]9844
定子电阻R2ph[Ω]36.
定子电感L2ph[mH]24
电时间常数tel[ms]67.
热时间常数ttherm[min]30
转动惯量J[kgcm2]273
不带制动器的重量m[kg]54.
抱闸
制动器保持扭矩MBr[Nm]8
制动器质量[kg]1
制动器转动惯量JBr[kgcm2]069
建议
ACOPOS 8Vxxxx.xx。。。1045
ACOPOSmulti 8BVIxxxx。。。0055
ACOPOS P3 8EIxxxx。。。4X5X
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0
选项
连接类型单电缆解决方案
连接方向旋转，SCS
编码器DA 2.2电感式32线单圈
轴端键

贝加莱B&R同步电机
8LSC84.DA030D000-3
物料号:
8LSC84.ee030ffgg-3
描述:
S3 3000 62.92 00000 x xx 0 F0 xx S 560 R
电动机
标称转速nN[rpm]3000
极对数3
标称扭矩Mn[Nm]6292
标称功率PN[W]19767
标称电流IN[A]386.
失速扭矩M0[Nm]897.
失速电流I0[A]55
大扭矩Mmax[Nm]204
大电流Imax[A]171
大转速nmax[rpm]3600
扭矩常数KT[Nm/A]163
电压常数KE[V/1000转/分]9844
定子电阻R2ph[Ω]009
定子电感L2ph[mH]26.
电时间常数tel[ms]289
热时间常数ttherm[min]65
转动惯量J[kgcm2]114
不带制动器的重量m[kg]657.
抱闸
制动器保持扭矩MBr[Nm]130
制动器质量[kg]9
制动器转动惯量JBr[kgcm2]53
建议
ACOPOS 8Vxxxx.xx...1640
ACOPOSmulti 8BVIxxxx...0660
B&R电机电缆的横截面[mm2]16
连接器尺寸1.5/16

贝加莱B&R同步电机
8LVA23.B1015D100-0
物料号:
8LVA23.ee015ffgg-0
描述:
自冷同步电机，尺寸2，长度3，标称转速1500 rpm
电动机
标称转速nN[rpm]1500
极对数4
标称扭矩Mn[Nm]133
标称功率PN[W]209
标称电流IN[A]32.
失速扭矩M0[Nm]135
失速电流I0[A]325
大扭矩Mmax[Nm]4
大电流Imax[A]112.
大转速nmax[rpm]6600
扭矩常数KT[Nm/A]042
电压常数KE[V/1000rpm]2513
定子电阻R2ph[Ω]26.
定子电感L2ph[mH]63.
电时间常数tel[ms]24.
热时间常数ttherm[min]38
转动惯量J[kgcm2]026
不带制动器的重量m[kg]145
抱闸
制动器保持扭矩MBr[Nm]22.
制动器质量[kg]025
制动器转动惯量JBr[kgcm2]012
建议
ACOPOS 8Vxxxx.xx...1016.50
ACOPOSmicro 80VD100Px.xxxx-01 C02X
ACOPOS P3 8EIxxxx...4x5米
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0


贝加莱B&R步进电机带增量式编码器80MPD5.300S014-01
物料号:
80MPD5.300S014-01
描述:
两相混合式步进电机，56.4 mm法兰，长度101.5 mm，ABR 24 VDC，3A系列，3.0 Nm保持扭矩，2.2 Nm失速扭矩
简短说明
步进电机步进电机法兰尺寸56.4 mm，长度101.5 mm，增量编码器
一般信息
认证证书
CE是
UKCA是
具体电机数据
接线序列
电流3A
电阻/相位2.4Ω
电感/相位8.8 mH
失速扭矩2.2 Nm
保持扭矩3.0 Nm
制动扭矩<90 mNm
转子惯性近似值。470克/平方米
通用电机数据
步进角1.8°
高表面温度95°C
故障之间的平均运行时间21000小时
轴型平面轴（D形切割）
绝缘等级B（130°C）
绝缘电阻100 MΩ，小500 VDC
绝缘电阻500 VAC，持续1分钟
驱动器电源电压大值。80伏直流电
操作条件
防护等级符合EN 60529 IP20
环境条件
温度
操作-20至40°C
储存-30至85°C
运输-30至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
电气特性-编码器
产出数量3
A/B/R
分辨率1024个增量/256个旋转位置
输出电路推/拉电平，不对称
输出保护短路保护
大电流消耗。12 mA+输出负载
电源电压18至30 VDC
每个输出的大输出电流为±10 mA
机械性能
大径向载荷73.5 N
大轴向载荷允许的轴向载荷不得大于电机质量。
重量1140克
长度101.5毫米

贝加莱B&R步进电机带增量式编码器80MPH4.500S114-01
物料号:
80MPH4.500S114-01
描述:
两相混合式步进电机，87.1mm法兰，长度149.5mm，ABR 24VDC，5A系列，9.5Nm保持扭矩，6.3Nm失速扭矩
简短说明
步进电机步进电机法兰尺寸87.1 mm，长度149.5 mm，增量编码器
一般信息
认证证书
CE是
UKCA是
UL认证E360421
伺服和步进电机-部件
具体电机数据
接线序列
电流5A
电阻/相位0.9Ω
电感/相位5.6 mH
失速扭矩6.3 Nm
保持扭矩9.5 Nm
制动扭矩<320 mNm
转子惯性近似值。2.61千克平方厘米
通用电机数据
步进角1.8°
高表面温度95°C
平均故障间隔时间20000小时
轴类型带键
绝缘等级B（130°C）
绝缘电阻100 MΩ，小500 VDC
绝缘电阻1776 VAC，持续1分钟
驱动器电源电压大值。80伏直流电
操作条件
防护等级符合EN 60529 IP65
环境条件
温度
操作-20至40°C
储存-30至85°C
运输-30至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
电气特性-编码器
产出数量3
A/B/R
分辨率1024个增量/256个旋转位置
输出电路推/拉电平，不对称
输出保护短路保护
大电流消耗。12 mA+输出负载
电源电压18至30 VDC
每个输出的大输出电流为±10 mA
机械性能
大径向载荷290 N
大轴向载荷225 N
重量3100克
长度149.5毫米

贝加莱B&R步进电机模块80SD100XS.C04X-01
物料号:
80SD100XS.C04X-01
描述:
1个步进电机的控制（2相双极全桥）
每步256微步
1个增量编码器输入
2个触发输入
电机抱闸连接
启用输入
自动电机识别
保持、升压和连续电流可以相互独立地定义
ACOPOSmicro步进电机模块，X2X-Link接口，1x 24V增量编码器，24-64VDC±25%电源，1个电机连接，10A连续电流，2个24VDC数字输入，接收器，可用作触发输入，1个24VDC1 A数字输出，单独订购接线端子！
简短说明
步进电机模块连接1个带ABR增量编码器的步进电机，2相双极
一般信息
B&R ID代码0xA780
状态指示灯X2X链路、工作状态、模块状态、电机信息
诊断
模块运行/错误是，使用LED状态指示灯和软件
模块温度/冷却装置温度是，使用软件
电机状态是，使用LED状态指示灯和软件
X2X链路是，使用LED状态指示灯
电气隔离
CPU-24 VDC电源否
CPU-电源是
CPU-电机连接是
CPU-数字输入是
CPU-启用输入是
CPU-编码器编号
CPU-电机抱闸编号
CPU-X2X链路是
认证证书
CE是
功能安全是
UL标准E225616
电源转换设备
KC是
24 VDC电源
输入电压24 VDC±25%
电压监测是
电力消耗
CPU大值。7瓦
X2X链路电源由CPU电源内部生成
反极性保护是
电源供应
输入电压24至64 VDC±25%
大涌入电流。10 A
电力消耗
怠速（无电机驱动）大值。0.5瓦
满载参见图“尺寸-每个动力轴的动力装置的功耗”
浪涌电流限制是的，PTC（小9Ω）在操作过程中通过继电器触点绕过。
欠压切断<18 VDC
过压切断>95 VDC
电压测量是
线路保护必须在外部进行
反极性保护是
电机连接
数量1
标称电流10 A峰值
大电流/电机15 A峰值（2秒）
大电流/模块15 A峰值
标称开关频率38.5 kHz
大电机线路长度25m
步长分辨率每完整步长256微步
直流母线电容940µF
电机抱闸连接
数量1
标称电压24 VDC
输入电压24 VDC±25%
每个连接的持续电流为1A
大内阻0.3Ω
开关频率
电阻负载100 Hz
电感负载见“切换电感负载”一节
保护措施
过载和短路保护是
开路监测否
欠压监测是
大过电流限制8 A
欠压监测响应阈值≤11 VDC
模块电源的参考电位GND（X2端子，引脚10）
接口
X2X
变体4针公连接器
小X2X链路循环时间250μs
编码器输入
数量1
ABR型单端信号24V
大编码器电缆长度25m
编码器电源
输出电压24V
负载容量40mA
保护措施
防过载是
防短路是
输入A、B、R
切换阈值
低<5 V（针对COM）
高压>15V（针对COM）
温度测量
KTY型
值0至110°C
公差5%
增量编码器操作
信号形式方波脉冲
评估4x
计数器大小16位
大输入频率。50千赫
计数器频率200 kHz
标称电压Typ下的输入电流。4毫安
启用输入
数量1
标称电压24 VDC
输入电压24 VDC±25%
标称电压Typ下的输入电流。60毫安
输入电路接收器
切换阈值
低<5 VDC
高压>15VDC
标称输入电压下的开关延迟
启用1→0，PWM关闭
大500毫秒（版本<M0:867毫秒）
启用0→1，准备PWM
大500毫秒
输入和总线之间的绝缘电压500Veff
输入电容10 nF（版本<M0:100µF）
数字输入/触发输入
数量2
附加功能1输入可用作触发输入
输入电路接收器
输入电压
标称24 VDC
大30 VDC
标称电压下的输入电流约为。7.5毫安
输入电阻约为。3.2 kΩ
切换阈值
低<5 VDC
高压>15VDC
切换延迟
上升沿[瞬时录制]典型。3µs
下降沿[瞬时记录]典型。4µs
电气隔离
输入-ACOPOS是，500 Veff
输入-输入是，500 Veff
与地电位大值相比的调制。±38伏
操作条件
安装方向
水平无
垂直是
污染程度符合EN 61800-5-1 2（非导电污染）
防护等级符合EN 60529 IP20
环境条件
温度
操作温度0至45°C
储存温度-25至55°C
运输-25至55°C
相对湿度
运行5%至85%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：分别订购接线端子和电缆！
安装/冷却螺钉将散热器安装在安装板或冷板上。
尺寸
宽度65毫米
高度134毫米
深度95毫米
重量700克
背板始终安装在导电和接地的背板上。

贝加莱B&R不间断电源模块5AC901.BUPS-01
物料号:
5AC901.BUPS-01
描述:
UPS IF选项5AC901.IUPS-01的电池单元
免维护铅酸可充电电池
2个串联的12V、2.2Ah可充电电池
额定电压24V
容量2.2 Ah
电池单元2.2 Ah-用于UPS 5AC901.IUPS-01
一般信息
B&R ID代码0xDF83
电池
12V，2.2Ah，两个串联的可充电电池
使用寿命20°C时可达5年
变型免维护铅酸蓄电池（VRLA）
温度传感器NTC电阻
储存期间的保养间隔每6个月收费1次
电池电量低时的充电持续时间。5小时
认证证书
CE是
UKCA是
UL认证E115267
工业控制设备
HazLoc cULus HazLoc E180196
工业控制设备
用于危险场所
I类，2区，ABCD组，T4
电气性能
标称电压24 V
容量2.2 Ah
保险丝是
蓄电池充电数据
充电电流典型值。零点八八一
操作条件
污染程度符合EN 61131-2污染程度2
环境条件
温度
操作温度0至40°C
储存温度-15至40°C
运输-15至40°C
相对湿度
运行25%至85%，非冷凝
储存25%至85%，不凝结
运输25%至85%，不凝结
高程
操作大值。3000米
机械性能
住房
材料版本。E0及以后：镀锌和涂层钢
D0版之前：镀锌钢
尺寸
宽度188毫米
高度78毫米
深度115毫米
重量约2550克

贝加莱B&R伺服驱动器电源模块80PS080X3.10-01
物料号:
80PS080X3.10-01
描述:
输入：3x 380至480 VAC±10%
输出电压可通过X2X链路调节
状态信息可通过X2X链路读取
斩波器输出，用于连接外部制动电阻器
三相宽范围输入
封闭式金属外壳
电源模块，输入3x 380-480 VAC±10%，电源输出24-80VDC 16.6 A（大1000 W），输出24 VDC 2 A，X2X-Link接口，集成制动斩波器，壁挂式安装。单独订购接线端子！
一般信息
B&R ID代码0xA7A9
状态指示灯是
电气隔离
电源输入-电源输出是
电源输入-24 VDC是
电源输出-24 VDC否
X2X链路-电源输入是
X2X链路-电源输出是
X2X链路-24 VDC是
连接类型电源模块的大线路长度为25米
认证证书
CE是
UKCA是
UL标准E225616
电源转换设备
KC是
电源输入
输入电压范围3x 380至480 VAC±10%
400 VAC下满载时的输入电流为3x 2.2 A
480伏交流电时为3×1.8安
电源电压频率范围50至60 Hz±5%
相位故障检测器是
电源故障旁路10ms（满载时）
功率因数（cosφ）0.72@400 V 1 kW
0.69@480伏1千瓦
PE的漏电流<3.5mA
带变阻器的保护电路瞬态浪涌保护
保险丝保护
内部每相内部熔断（5A）
线路保护需要外部保险丝
功率输出
大输出功率。1000W连续功率
输出保护短路、过载和空载保护
控制精度±2%
电源反向抗扰度是，<100 VDC
输出电压24至80 VDC
输出电流
大24至60 VDC。16.6 A连续电流
大60至80 VDC。16.6至12.5A连续电流
过载/脉冲容量
过载电流20%过电流
过载持续时间2秒
开机时间<5秒（固件更新期间不适用）
并联是，多3个电源单元，用于冗余和增加功率
串联连接号
大电容性负载无限制
24 VDC电压输出
电压范围24 VDC±10%
输出电流大值。2 A持续电流
输出保护短路、过载和空载保护
并联连接否
斩波器输出
斩波器激活的响应阈值29至95 VDC（可调）
过热保护（斩波器内部）是
输出电流/输出功率
持续电流/持续功率30 A
大电流/大功率40 A
接口
用户界面
变体10针接线端子
X2X型链路
小X2X链路循环时间250µs
效率、可靠性
效率>92%
功耗
额定负载90W
空载运行30W
操作条件
安装方向
垂直是
通风/冷却内部控制风扇
防护等级符合EN 60529 IP20
环境条件
温度
操作温度0至50°C
储存温度-25至85°C
运输-25至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
材料坚固的金属外壳
尺寸
宽度67.5毫米
高度257毫米
深度219毫米
重量3.75公斤

贝加莱B&R CF卡0CFCRD.0512E.02
物料号:
0CFCRD.0512E.02
描述:
紧凑型闪存512 MB临时扩展。
一般信息
容量512 MB
数据保留10年（新数据时）至1年（使用寿命结束）
数据可靠性<每1017位读取1个不可恢复错误
终身监控是
MTBF>3000000小时（25°C时）
维修无
支持的操作模式高可达UDMA6/MDMA4/PIO6
连续阅读
典型的32.2 MB/s
持续写作
典型的19.9 MB/s
认证证书
CE是
UKCA是
UL认证E115267
工业控制设备
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
耐力
SLC闪存是
擦除/写入周期
保证100000
磨损均衡全局、动态和静态
纠错码（ECC）是
S.M.A.R.T.支持是
存储健康数据支持是
支持
硬件X20CPxxxx
环境条件
温度
操作-40至85°C
储存温度-50至100°C
运输-50至100°C
相对湿度
操作大值。85°C时为85%
大存储容量。85°C时为85%
运输大值。85°C时为85%
振动
存储20克峰值，10至2000赫兹
传输20克峰值，10至2000赫兹
震惊
储存1500克峰值（JESD22，方法B110）
运输1500克峰值（JESD22，方法B110）
机械性能
尺寸
宽度42.8±0.10毫米
长度36.4±0.15毫米
高度3.3±0.10毫米
重量10克
贝加莱集成伺服电机驱动系统8DI460.DB0227100-1
