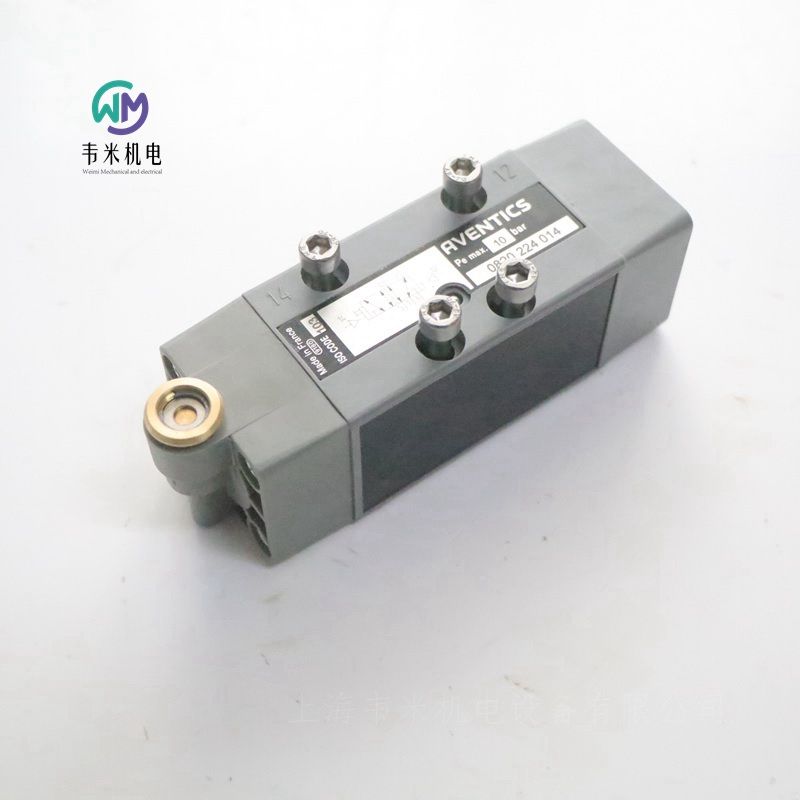

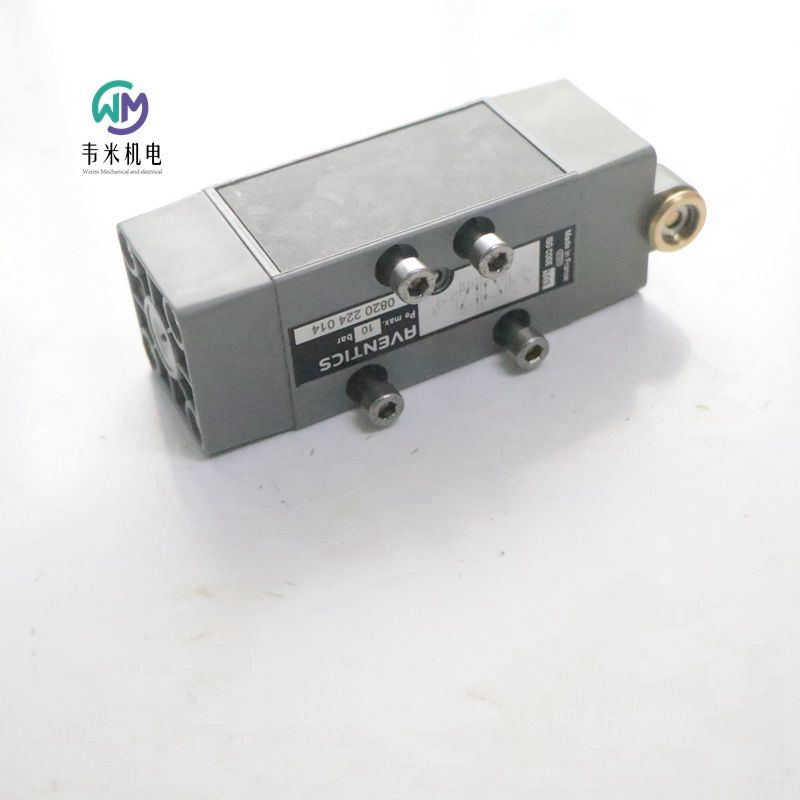

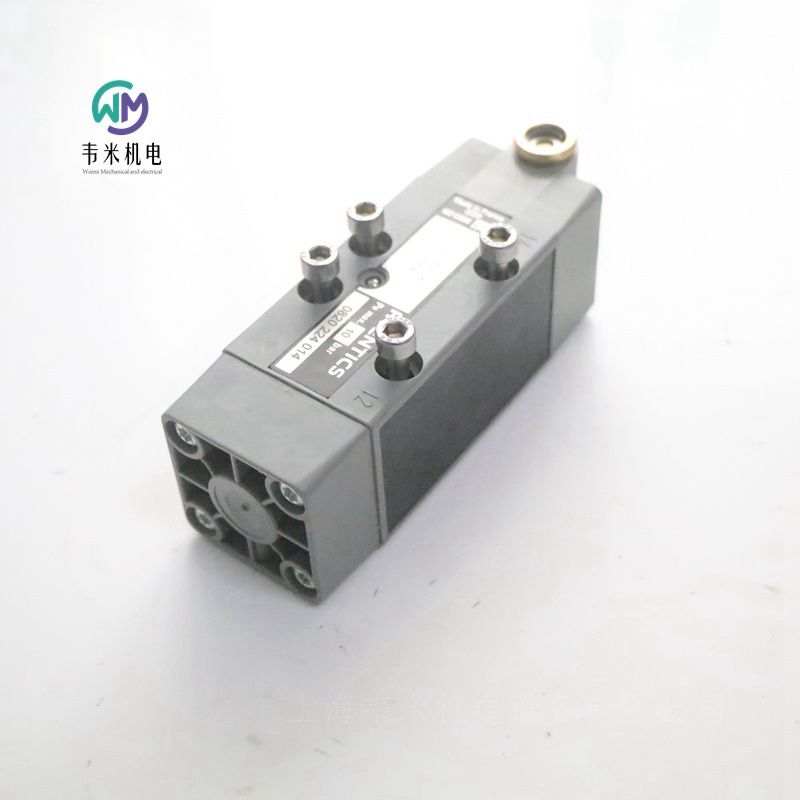

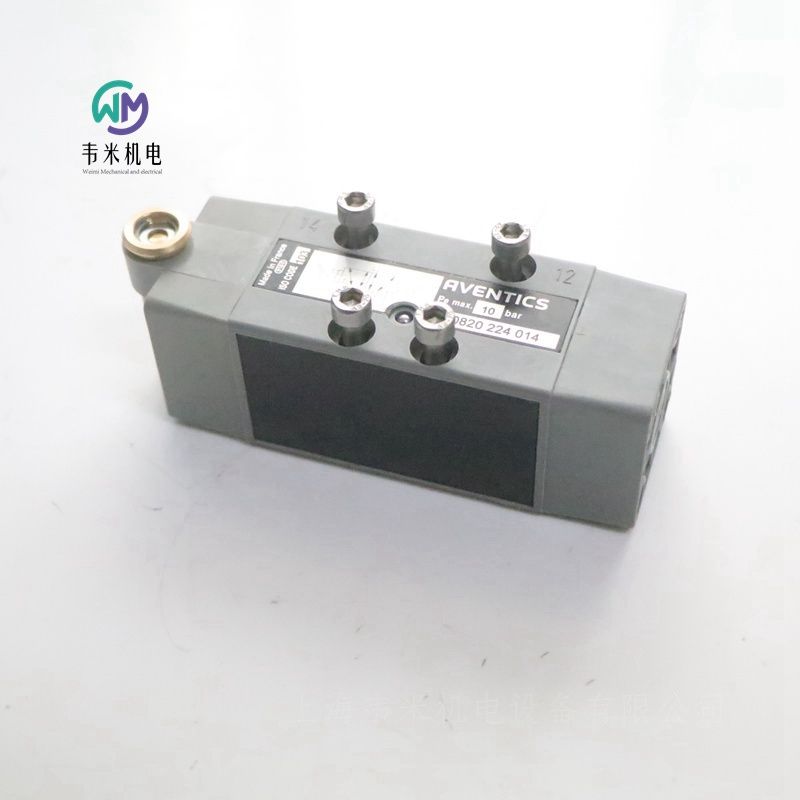

安沃驰气动阀0820224014，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。

阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀

压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。

真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。

传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。

连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。
安沃驰AVENTICS二位五通换向阀, 系列 RA18-0820022991
Qn = 700 l/min→管式连接→压缩空气 接口 出口: G 1/8→电气连接: 多芯插头, ISO 6952, B 型→可以组装成块→单稳, 双电磁线圈
结构特点滑阀，零遮盖
先导内部
密封原理软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装P-导线板, PRS-导线板
工作压力范围见下表
环境温度 小值/大值+0°C / +50°C
低/高介质温度-10°C / +50°C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
标准化电路接口ISO 6952
防护等级带有接线盒 / 插头见下表
兼容性目录见下表
暂载率100 %
重量见下表
材料:
外壳聚酰胺
密封丙烯树胶
正面板聚酰胺
螺纹管套黄铜
压力必须至少低于环境和介质温度15°C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 RA14
Qn = 1400 l/min→管式连接→压缩空气 接口 出口: G 1/4→电气连接: 多芯插头, ISO 6952, B 型→可以组装成块→单稳, 双电磁线圈
结构特点滑阀，零遮盖
密封原理软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装P-导线板, PRS-导线板
环境温度 小值/大值+0°C / +50°C
低/高介质温度-10°C / +50°C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
标准化电路接口ISO 6952
防护等级带有接线盒 / 插头见下表
兼容性目录见下表
暂载率100 %
重量见下表
材料:
外壳聚酰胺
密封丙烯树胶
正面板聚酰胺
螺纹管套黄铜
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 IS12
Qn = 1060 l/min→底板连接→压缩空气 接口 出口: 按照标准ISO 5599-1制造的接地板→电气连接: 多芯插头, ISO 4400, A型→可以组装成块→先导: 带有CNOMO-接口图的先导阀, 轴向结构→手动控制装置: 未带制动, 锁定式→单稳, 双电磁线圈
标准ISO 5599-1
结构特点滑阀，零遮盖
先导内部
密封原理软密封
隔绝原理
（闭锁原理）
单重底板原理
工作压力范围见下表
环境温度 小值/大值-10°C / +50°C
低/高介质温度-10°C / +60°C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
防护等级带有接线盒 / 插头IP 65
兼容性目录14
暂载率100 %
安装螺钉M5 带有内六角
拧紧螺栓的小扭力2,2 Nm
重量见下表
材料:
外壳聚酰胺
密封丙烯树胶
正面板聚酰胺
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。ATEX-标志:参见ATEX-线圈目录表。


安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024981
带CNOMO-连接板的引导阀
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
电气连接 多芯插头, EN 175301-803, A型
手动控制装置 锁定式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点  滑阀，正重叠
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 1
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1060 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M5 带有内六角
拧紧螺栓的小扭力  2,2 Nm
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS三位五通换向阀, 系列 IS12
Qn = 880 l/min→底板连接→压缩空气 接口 出口: 按照标准ISO 5599-1制造的接地板→电气连接: 多芯插头, ISO 4400,A型→可以组装成块→先导: 带CNOMO-连接板的引导阀→手动控制装置: 未带制动, 锁定式→双电磁线圈
标准ISO 5599-1
结构特点滑阀，零遮盖
密封原理软密封
隔绝原理
（闭锁原理）
单重底板原理
工作压力范围见下表
控制压力小/大2,5 bar / 10 bar
环境温度 小值/大值-10°C / +50°C
低/高介质温度-10°C / +60°C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
防护等级带有接线盒 / 插头IP 65
暂载率100 %
安装螺钉M5 带有内六角
拧紧螺栓的小扭力2,2 Nm
重量见下表
材料:
外壳聚酰胺
密封丙烯树胶
正面板聚酰胺
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。ATEX-标志:参见ATEX-线圈目录表。


安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776960220
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 聚氨酯
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 - 40 °C 耐低温
结构特点  滑阀，正重叠
操作  电子
先导  内部
密封原理  软密封
工作压力范围  3,5 ... 10 bar
控制压力 小/大  3,5 ... 10 bar
低 / 高环境温度  -40 ... 50 °C
介质温度范围  -40 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1200 l/min
额定流量 1-2  1200 l/min
额定流量 2-3  1200 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
接通时间型号  25 ms
关闭时间型号  45 ms
在多线路导线板上的组装  P-导线板 PRS-导线板
重量  0,57 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777760220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1030 l/min
Qn 2-3 880 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  900 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
在多线路导线板上的组装  P-导线板 PRS-导线板
重量  See table
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS三位五通换向阀, 系列 CD01-PA-5763810220
标准化 ISO 15407-1
尺寸 26 mm
换向原理 5/3
结构特点 滑阀，正重叠
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
 不含LABS
标准化电路接口 EN 175301-803, C型
防护等级 IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
Qn 1-2 650 l/min
Qn 2-3 750 l/min
压缩空气 接口 人口 按照标准DIN ISO 15407-1制造的接地板
压缩空气 接口 出口 按照标准DIN ISO 15407-1制造的接地板
工作电压DC 24 V
结构特点  滑阀，正重叠
密封原理  软密封
连接类型  底板连接
标准  ISO 15407-1, 26 mm
标准化电路接口  EN 175301-803, C型
合格证书  不含LABS
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
压缩空气连接  依据 ISO 15407-1
防护等级 带接口  IP65
暂载率  100 %
接通时间型号  See table
关闭时间型号  See table
安装螺钉  M4 带有内六角
拧紧螺栓的小扭力  2,5 Nm
重量  0,27 kg
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 CD01-PA-5763510220
标准化 ISO 15407-1
尺寸 26 mm
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
 不含LABS
标准化电路接口 EN 175301-803, C型
防护等级 IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
Qn 1-2 1010 l/min
Qn 2-3 1010 l/min
额定流量Qn 1010 l/min
压缩空气 接口 人口 按照标准DIN ISO 15407-1制造的接地板
压缩空气 接口 出口 按照标准DIN ISO 15407-1制造的接地板
工作电压DC 24 V
结构特点  滑阀，正重叠
密封原理  软密封
连接类型  底板连接
标准  ISO 15407-1, 26 mm
标准化电路接口  EN 175301-803, C型
合格证书  不含LABS
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1010 l/min
压缩空气连接  依据 ISO 15407-1
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M4 带有内六角
拧紧螺栓的小扭力  2,5 Nm
重量  0,21 kg
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 CD01-PA-5763520220
标准化 ISO 15407-1
尺寸 26 mm
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
 不含LABS
标准化电路接口 EN 175301-803
防护等级 IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
Qn 1-2 1010 l/min
Qn 2-3 1010 l/min
额定流量Qn 1010 l/min
压缩空气 接口 人口 按照标准DIN ISO 15407-1制造的接地板
压缩空气 接口 出口 按照标准DIN ISO 15407-1制造的接地板
工作电压DC 24 V
结构特点  滑阀，正重叠
密封原理  软密封
连接类型  底板连接
标准  ISO 15407-1, 26 mm
标准化电路接口  EN 175301-803
合格证书  不含LABS
控制压力 小/大  2 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1010 l/min
压缩空气连接  依据 ISO 15407-1
防护等级 带接口  IP65
暂载率  100 %
接通时间型号  17 ms
关闭时间型号  17 ms
安装螺钉  M4 带有内六角
拧紧螺栓的小扭力  2,5 Nm
重量  0,26 kg
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS三位五通换向阀, 系列 CD01-PI-5763860820
标准化 ISO 15407-2
尺寸 26 mm
操作元件 双线圈
换向原理 5/3
结构特点 滑阀，正重叠
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
 不含LABS
防护等级 IP65
接口尺寸 ISO 15407-2
类型 多芯插头
Qn 1-2 650 l/min
Qn 2-3 750 l/min
压缩空气 接口 人口 按照标准ISO 15407制造的接地板
压缩空气 接口 出口 按照标准ISO 15407制造的接地板
工作电压DC 24 V
结构特点  滑阀，正重叠
先导  外部的
密封原理  软密封
连接类型  底板连接
合格证书  不含LABS
工作压力范围  -0,95 ... 16 bar
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
防护等级 带接口  IP65
保护电路  43V 双向
发光二极管状态显示  黄色
暂载率  100 %
安装螺钉  M4 带有内六角
拧紧螺栓的小扭力  2,5 Nm
重量  0,3 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 CD01-PI-5763870820
标准化 ISO 15407-2
尺寸 26 mm
操作元件 双线圈
换向原理 5/3
结构特点 滑阀，正重叠
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
 不含LABS
防护等级 IP65
接口尺寸 ISO 15407-2
类型 多芯插头
Qn 1-2 650 l/min
Qn 2-3 650 l/min
额定流量Qn 650 l/min
压缩空气 接口 人口 按照标准ISO 15407制造的接地板
压缩空气 接口 出口 按照标准ISO 15407制造的接地板
工作电压DC 24 V
结构特点  滑阀，正重叠
先导  外部的
密封原理  软密封
连接类型  底板连接
合格证书  不含LABS
工作压力范围  -0,95 ... 16 bar
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  650 l/min
防护等级 带接口  IP65
保护电路  43V 双向
发光二极管状态显示  黄色
暂载率  100 %
接通时间型号  24 ms
关闭时间型号  49 ms
安装螺钉  M4 带有内六角
拧紧螺栓的小扭力  2,5 Nm
重量  0,3 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸2-5812421100
标准化 ISO 5599-1
尺寸 ISO 2
换向原理 5/3
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 B型 工业
类型 多芯插头
额定流量Qn 2100 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 2
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  2100 l/min
流动电导系数C  8,9 l/(s*bar)
防护等级 带接口  IP65
暂载率  100 %
接通时间型号  19 ms
关闭时间型号  42 ms
安装螺钉  带内六方
拧紧螺栓的小扭力  4 Nm
重量  0,42 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸2-5812461130
标准化 ISO 5599-1
尺寸 ISO 2
换向原理 5/3
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 2100 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 2
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  2100 l/min
流动电导系数C  8,9 l/(s*bar)
防护等级 带接口  IP65
暂载率  100 %
接通时间型号  14 ms
关闭时间型号  28 ms
安装螺钉  带内六方
拧紧螺栓的小扭力  4 Nm
重量  0,33 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸2-5812592650
标准化 ISO 5599-1
尺寸 ISO 2
换向原理 5/3
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 2100 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 2
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  2100 l/min
流动电导系数C  8,9 l/(s*bar)
防护等级 带接口  IP65
兼容性目录  14
暂载率  100 %
接通时间型号  17 ms
关闭时间型号  36 ms
安装螺钉  带内六方
拧紧螺栓的小扭力  3,5 Nm
重量  0,71 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸3-5813130000
标准化 ISO 5599-1
尺寸 ISO 3
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
额定流量Qn 4800 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点  滑阀
组合原理（闭锁原理）  单重底板原理
密封原理  软密封
ATEX 类型 G  2G Ex mb II T4
ATEX 类型 D  2D Ex tD A21 T130°C
连接类型  底板连接
标准  ISO 5599-1, ISO 3
额定流量Qn  4800 l/min
压缩空气连接  按照标准ISO 5599-1制造的接地板
工作压力范围  -0,95 ... 16 bar
控制压力 小/大  3 ... 16 bar
低 / 高环境温度  -20 ... 70 °C
介质温度范围  -20 ... 70 °C
介质  压缩空气 级6-4-3
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
安装螺钉  带内六方
拧紧螺栓的小扭力  10 Nm
重量  0,85 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 IS12, 型2-0820028425
标准化 ISO 5599-1
尺寸 ISO 2
操作元件 双线圈
换向原理 5/3
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
芯数 3-針
接口尺寸 M12
类型 多芯插头
额定流量Qn 1800 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀，正重叠
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 2
工作压力范围  See table
控制压力 小/大  2,5 ... 10 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  See table
防护等级 带接口  IP65
发光二极管状态显示  黄色
理论电阻  1480 Ω
暂载率  100 %
安装螺钉  M6 带有内六角
拧紧螺栓的小扭力  4 Nm
重量  0,57 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须至少低于环境和介质温度15°C ，并且允许的温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 WV02-0820038602
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 500 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
先导  内部
密封原理  软密封
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  500 l/min
标准化电路接口  ISO 15217
防护等级 带接口  IP65
暂载率  100 %
在多线路导线板上的组装  PRS-导线板
固定螺栓  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须至少低于环境和介质温度15°C ，并且允许的温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS紧凑型气缸 ISO 21287, 系列 CCI-R422001184
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 25 mm
活塞杆螺纹 M8x1,25
标准化 ISO 21287
行程 30 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
 ATEX 中可选
压缩空气连接 M5
压缩空气接口型号 内螺纹
标准  ISO 21287
合格证书  ATEX 中可选
压缩空气连接  内螺纹
工作压力范围  1 ... 10 bar
低 / 高环境温度  -20 ... 80 °C
介质温度范围  -20 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 - 20 °C ... 50 °C 。
在带加长外螺纹的气缸中，尺寸 “A” 增加至螺纹加长件的数值。
如果气缸带加长活塞杆，则尺寸“WH”和“ZB”会相应地增加至指定的长度。
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰气动阀0820224014
