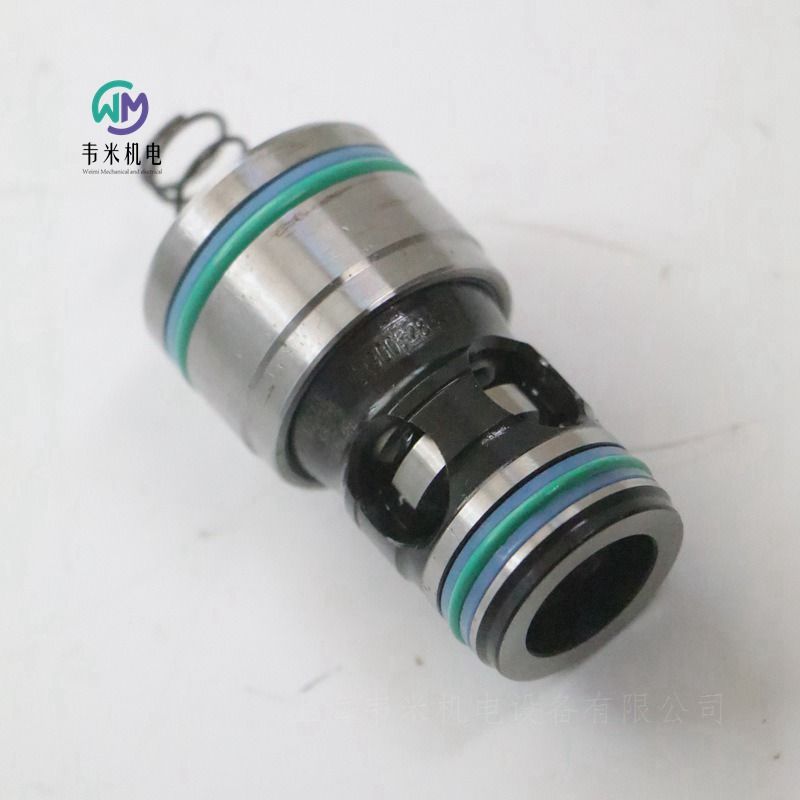

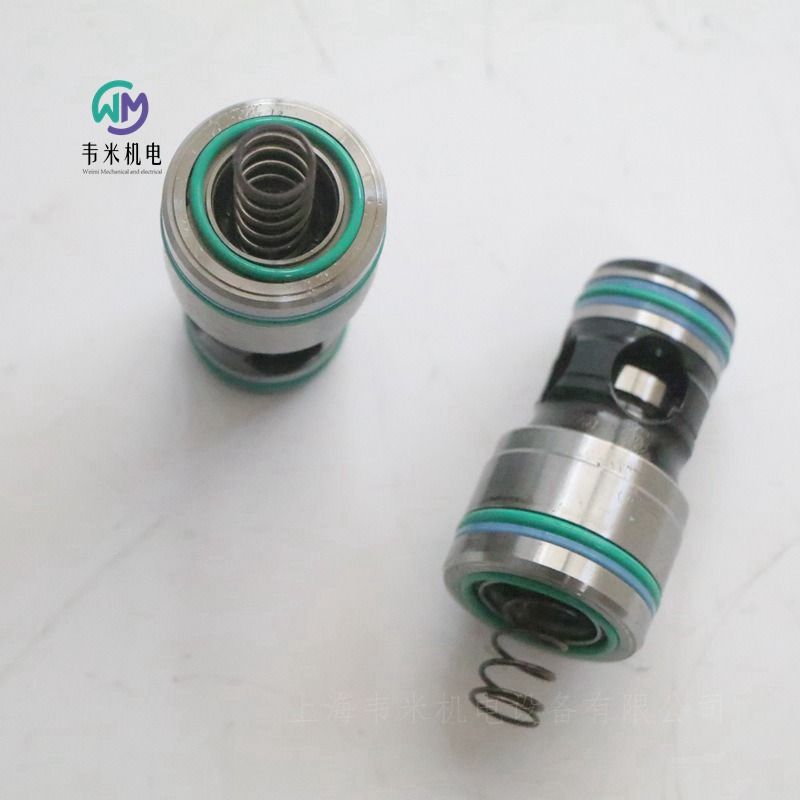

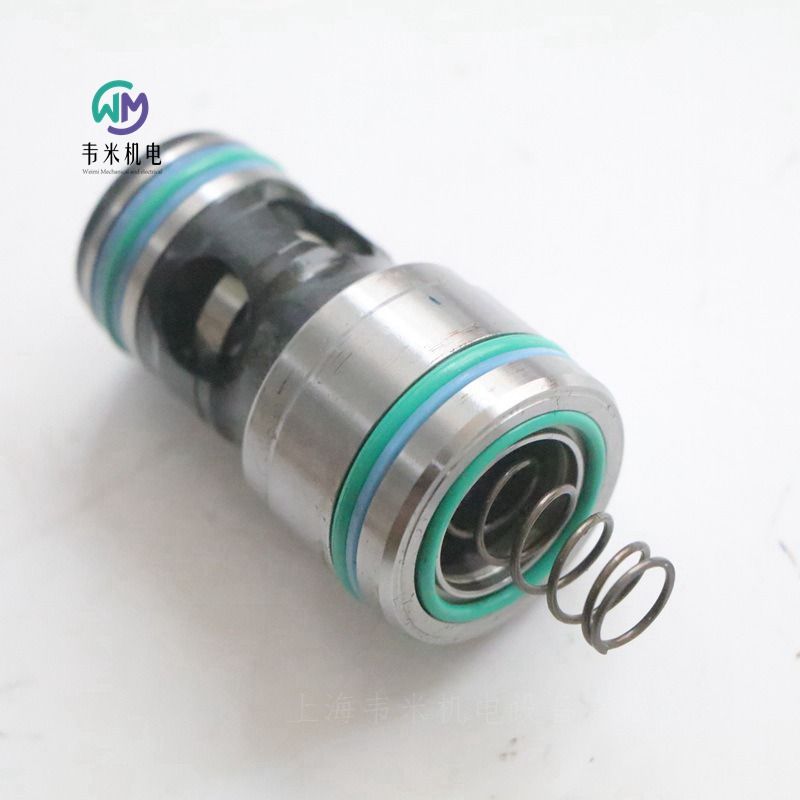

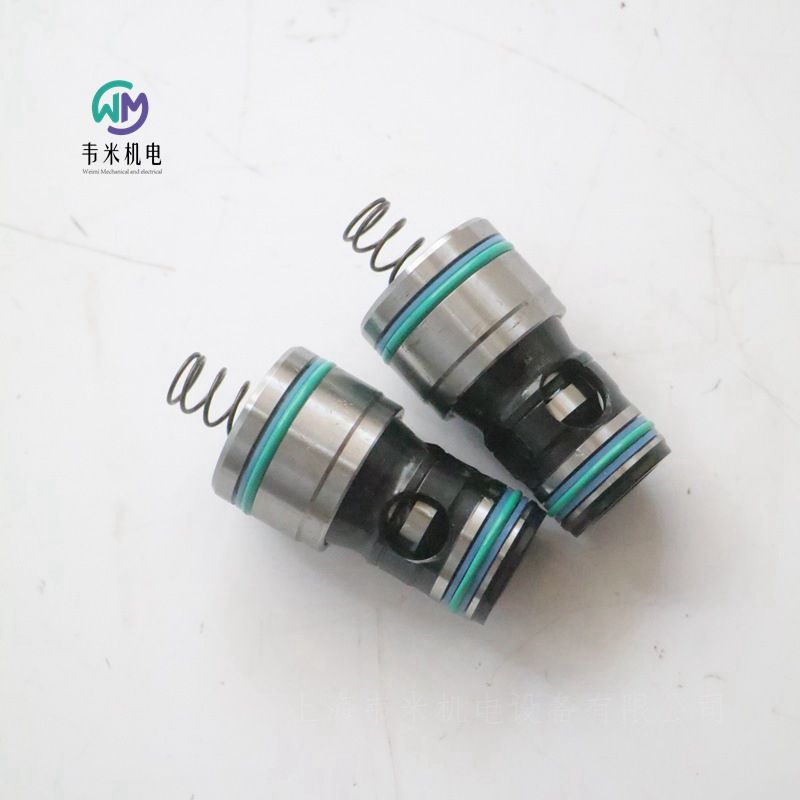

REXROTH二通插装阀R900928456 LC16A05E7X/V，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！
力士乐REXROTH逻辑阀 LC16A05E7X/V
插装阀R900928456 LC16A05E7X/V
公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AE
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
无遮盖
环形区域 B=50%
压力 [bar] 420
活塞符号 A5E
连接类型 插装阀
标称尺寸 16
驱动类型 带液压操作
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.2
力士乐REXROTH二通方向控制功能插装阀
LC（标准）
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带或不带衰减阻尼的阀架
2 个面积比
6 种不同的开启压力
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖 和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH插装阀订货号和型号：
R900912566 LC16A05E7X/
R900912572 LC16A20D7X/
R900910269 LC16A20E7X/
R900912599 LC16B20D7X/
R900912573 LC16A40D7X/
R900934008 LC16A40E7X/V
R900928456 LC16A05E7X/V
R900909251 LC25A05D7X/
R900912576 LC25A05E74/
R900912580 LC25A20D7X/
R900912574 LC25A40E7X/
R900912609 LC25B40D74/
R900931131 LC25B40E74/-004
R900909245 LC32A05D7X/
R900912585 LC32A05E7X/
R900912589 LC32A20D7X/
R900906337 LC32A20E7X/
R900922978 LC32B20E7X/-004
R901131754 LC32B20D7X/V
R900912613 LC32B20E7X/
R900912617 LC32B40D7X/
R900912610 LC32B40E7X/
R900909662 LC32A40E7X/
R900929926 LC32A40E7X/V
R900909665 LC32A40D7X/
R900910270 LC25A20E7X/
R900927162 LC25A40D74/-004
R900935732 LC40A40D7X/
R900938000 LC40A20E70/
R900938000 LC40A20E7X/
R900923136 LC16A40D7X/-004
R900937995 LC40A05D7X/
R900937996 LC40A05E7X/
R900938021 LC50A05D7X/
R900951983 LC50A10D7X/
R900929935 LC50A40E7X/
R900710125 LC50A40E7X/V
R900928823 LC50B40E7X/
R900520967 LC80A20E6X/
1818509296 LR25F40E1X/
力士乐REXROTH逻辑阀LC32B20E7X/
R900912613 LC32B20E74/
公称尺寸 32, 符号 B20E, 通过液压致动
液压 阀门 插装阀 ISO 7368 逻辑元件，方向控制功能 逻辑阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
座阀
高性能范围内的工业液压阀
先导式
根据液压符号可靠切换油流方向
开启压力 2 bar
无遮盖
面积比 7%
环形区域 B=7%
连接图 ISO 7368
产品系列 LC
工作压力. [bar] 420.0
体积流量 [l/min] 1500.0
活塞符号 符号 B20E
连接类型 插装阀
标称尺寸 32
驱动类型 通过液压致动
连接数 2
开关位置数 2
液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量 [kg] 0.96
力士乐REXROTH逻辑阀LC25B40D7X/
R900912609 LC25B40D74/
公称尺寸 25, 符号 B40D, 通过液压致动
液压 阀门 插装阀 ISO 7368 逻辑元件，方向控制功能 逻辑阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有遮盖
环形区域 B=7%
连接图 ISO 7368
产品系列 LC
工作压力. [bar] 420.0
体积流量 [l/min] 700.0
活塞符号 符号 B40D
连接类型 插装阀
标称尺寸 25
驱动类型 通过液压致动
开关位置数 2
液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量 [kg] 0.5
力士乐REXROTH逻辑阀LC25A05E7X/
R900912576 LC25A05E74/
公称尺寸 25, 符号 A5E, 通过液压致动
液压 阀门 插装阀 ISO 7368 逻辑元件，方向控制功能 逻辑阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
无阻尼功能
高性能范围内的工业液压阀
座阀
根据液压符号可靠切换油流方向
先导式
无遮盖
开启压力 0.5 bar
环形区域 B=50%
面积比 50%
连接图 ISO 7368
产品系列 LC
工作压力. [bar] 420.0
体积流量 [l/min] 900.0
活塞符号 符号 A5E
连接类型 插装阀
公称流量 [l/min] 900.0
标称尺寸 25
驱动类型 通过液压致动
连接数 2
开关位置数 2
液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量 [kg] 0.46
力士乐REXROTH密封套件
液压 阀门 插装阀 阀门备件 密封套件
R961000871 LC80A/B/DB.-5X/6X/
重量 [kg] 0.47
力士乐REXROTH插装阀R900951983
逻辑阀 LC50A10D7X/
公称尺寸 50，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有重叠
环空面积B=50%
产品属性
连接图 ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 2950
滑阀符号 符号A10D
连接类型 插装阀
大小 50
驱动类型 液压驱动
切换位置数量 2.
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3
力士乐REXROTH插装阀R900928823
逻辑阀LC50B40E7X/
公称尺寸50，单向（A→B），液压操作，活塞型BE
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
阀座
高性能范围内的工业液压阀
由伺服电动机控制的
根据液压符号可靠切换油流方向
开启压力4 bar
无重叠
面积比7%
环空面积B=7%
产品属性
连接图
ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 3500
滑阀符号 符号B40E
连接类型 插装阀
大小 50
驱动类型 液压驱动
端口数 2.
切换位置数量 2.
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.04
力士乐REXROTH插装阀R900912599
逻辑阀 LC16B20D7X/
规格 16，A → B，B → A，液压操作
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
阀座
由伺服电动机控制的
开启压力2 bar
具有阻尼功能
产品属性
连接图
ISO 7368-06-1-1-16
产品系列 LC
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 310
大小 16
驱动类型 液压驱动
端口数 2.
切换位置数量 2.
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.21
力士乐REXROTH插装阀R900909251
逻辑阀 LC25A05D7X/
R900909251 LC25A05D74/
公称尺寸 25，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
具有阻尼功能
高性能范围内的工业液压阀
阀座
根据液压符号可靠切换油流方向
由伺服电动机控制的
有重叠
开启压力0.5巴
环空面积B=50%
面积比50%
产品属性
连接图
ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 700
滑阀符号 符号A5D
连接类型 插装阀
标称流量[l/min] 700
大小 25
驱动类型 液压驱动
端口数 2.
切换位置数量 2.
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.48
力士乐REXROTH插装阀R900909245
逻辑阀 LC32A05D7X/
R900909245 LC32A05D74/
公称尺寸 32，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
阀座
高性能范围内的工业液压阀
由伺服电动机控制的
根据液压符号可靠切换油流方向
开启压力0.5巴
有重叠
面积比50%
环空面积B=50%
产品属性
连接图
ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 1130
滑阀符号 符号A5D
连接类型 插装阀
大小 32
驱动类型 液压驱动
端口数 2.
切换位置数量 2.
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.99
力士乐REXROTH逻辑阀
R900918159 LC100A00D6X/
公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有重叠
环空面积B=50%
产品属性
连接图 ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 9200
滑阀符号 符号A0D
连接类型 插装阀
尺寸 100
驱动类型 液压驱动
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 23.61
力士乐REXROTH逻辑阀
R900358104 LC100A00E6X/
公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
无重叠
环空面积B=50%
产品属性
连接图 ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 11500
滑阀符号 符号A0E
连接类型 插装阀
尺寸 100
驱动类型 液压驱动
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 20.8
力士乐REXROTH插装阀
R901327891 LC100A00E6X/V
公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
无重叠
环空面积B=50%
产品属性
连接图 ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 11500
滑阀符号 符号A0E
连接类型 插装阀
尺寸 100
驱动类型 液压驱动
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 20
力士乐REXROTH插装阀
R900559553 LC100A05D6X/
公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有重叠
环空面积B=50%
产品属性
连接图 ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 9200
滑阀符号 符号A5D
连接类型 插装阀
尺寸 100
驱动类型 液压驱动
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 23.69
力士乐REXROTH逻辑阀
R900908783 LC100A05E6X/
公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE
液压阀插装阀，逻辑元件，方向功能逻辑插装阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
无重叠
环空面积B=50%
产品属性
连接图 ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 11500
滑阀符号 符号A5E
连接类型 插装阀
尺寸 100
驱动类型 液压驱动
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 23.45
力士乐REXROTH逻辑阀
R900577528 LC100A05E6X/V
公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE
液压阀，插装阀，逻辑元件，方向功能逻辑插装阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
无重叠
环空面积B=50%
产品属性
连接图 ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 11500
滑阀符号 符号A5E
连接类型 插装阀
尺寸 100
驱动类型 液压驱动
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 22.51
力士乐REXROTH逻辑阀
R900947137 LC100A10D6X/
公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AD
液压阀，插装阀，逻辑元件，方向功能逻辑插装阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有重叠
环空面积B=50%
产品属性
连接图 ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 9200
滑阀符号 符号A10D
连接类型 插装阀
尺寸 100
驱动类型 液压驱动
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 23.93
力士乐REXROTH逻辑阀
R900572880 LC100A10E6X/
公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE
液压阀，插装阀，逻辑元件，方向功能逻辑插装阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
无重叠
环空面积B=50%
产品属性
连接图 ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 11500
滑阀符号 符号A10E
连接类型 插装阀
尺寸 100
驱动类型 液压驱动
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 23.66
力士乐REXROTH逻辑阀
R900969643 LC100A10E6X/V
公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AE
液压阀，插装阀，逻辑元件，方向功能逻辑插装阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
无重叠
环空面积B=50%
产品属性
连接图 ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 11500
滑阀符号 符号A10E
连接类型 插装阀
尺寸 100
驱动类型 液压驱动
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 24
力士乐REXROTH逻辑阀
R900719059 LC100A20D6X/
公称尺寸 100，双向（A → B，B → A），液压操作，活塞型 AD
液压阀，插装阀，逻辑元件，方向功能逻辑插装阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有重叠
环空面积B=50%
产品属性
连接图 ISO 7368
产品系列 LC
工作压力[bar] 420
流量[l/min] 9200
滑阀符号 符号A20D
连接类型 插装阀
尺寸 100
驱动类型 液压驱动
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 23.81
力士乐REXROTH逻辑安装阀LC50A40E7X/
插装阀R900929935 LC50A40E7X/
标称尺寸50，双向（A→B，B→A），液压驱动，活塞式AE
高功率范围的工业液压阀。根据液压符号可靠切换油流向
座阀
预转向
开启压力4巴
面积比50%
高功率范围的工业液压阀
根据液压符号可靠切换油流向
无保险范围
环面积B=50%
产品特性
连接类型 ISO 7368
压力[bar] 420
体积流量[l/min] 3500
活塞符号 符号A40E
连接类型 安装阀门
标称尺寸 50
操作类型 带液压驱动
连接数 2.
开关位置数量 2.
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 3.020
力士乐REXROTH逻辑阀 LC50A05D7X/
R900938021 LC50A05D7X/
公称尺寸 50，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
座阀
先导式
开启压力 0.5 bar
面积比 50%
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有遮盖
环形区域 B=50%
压力 [bar] 420
活塞符号 A5D
连接类型 插装阀
标称尺寸 50
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3
力士乐REXROTH逻辑阀 LC40A05D7X/
R900937995 LC40A05D7X/
公称尺寸 40，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
座阀
先导式
开启压力 0.5 bar
面积比 50%
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有遮盖
环形区域 B=50%
压力 [bar] 420
活塞符号 A5D
连接类型 插装阀
标称尺寸 40
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.76
力士乐REXROTH逻辑阀 LC32B40D7X/
R900912617 LC32B40D7X/
公称尺寸 32，单向（A → B），液压操作，活塞型 BD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有遮盖
环形区域 B=7%
压力 [bar] 420
活塞符号 B40D
连接类型 插装阀
标称尺寸 32
驱动类型 带液压操作
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1
力士乐REXROTH逻辑阀 LC32A40E7X/V
插装式R900929926 LC32A40E7X/V
公称尺寸 32，双向（A → B，B → A），液压操作，活塞型 AE
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
无遮盖
环形区域 B=50%
压力 [bar] 420
活塞符号 A40E
连接类型 插装阀
标称尺寸 32
驱动类型 带液压操作
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.98
力士乐REXROTH逻辑阀 LC32A20D7X/
R900912589 LC32A20D7X/
公称尺寸 32，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
座阀
先导式
开启压力 2 bar
面积比 50%
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有遮盖
环形区域 B=50%
压力 [bar] 420
活塞符号 A20D
连接类型 插装阀
标称尺寸 32
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.9909
力士乐REXROTH逻辑阀 LC16A40D7X/
插装阀R900912573 LC16A40D7X/
R900912573 LC16A40D74/
公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
座阀
先导式
开启压力 4 bar
面积比 50%
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有遮盖
环形区域 B=50%
压力 [bar] 420
活塞符号 A40D
连接类型 插装阀
标称尺寸 16
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.2045
力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。
力士乐REXROTH阀门3WE10A5X/EG24K4/M
R901330537 3WE10A50/EG24K4/M
标称尺寸10，符号A，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接图像
ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 120
活塞符号 符号A
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 3.
开关位置数量 2.
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 4.041
力士乐REXROTH电磁阀
直接操作的方向滑阀，
电磁阀驱动
5-.WE系列
5腔版本
尺码10
组件系列5X
工作压力420巴[6091磅/平方英寸]
流量150升/分钟[39.6 US gpm]
三位四通、二位四通或二位三通路版本
根据ISO 4401-05-04-0-05和NFPA T3.5.1 R2-2002 D05的端口图案
大功率电磁阀，可选旋转90°
电气连接为单独连接
墨盒可选配PWM连接器（快速开关放大器，节能）
手动超控，可选
滑阀位置监测，可选
根据低压指令2006/95/EC，电压>50 VAC或>75 VDC符合CE标准
符合UL 429 UR认证的电磁线圈
根据CSA C22.2第139-10号批准，可选
功能、部分
5-型方向阀。WE是一个电磁阀驱动的方向滑阀，开关时间增加。它控制流的开始、停止和方向。
方向阀主要由壳体、一个或两个电子电磁阀、控制滑阀和回位弹簧组成。
在断电状态下，控制滑阀由回位弹簧保持在中心位置或初始位置（没有弹簧“O”的阀门除外）。
如果湿销电子电磁阀通电，控制滑阀将从其静止位置移动到所需的端部位置。通过这种方式，根据所选符号释放所需的流向。
电子电磁阀关闭后，控制滑阀被推回其中心位置或初始位置（带“OF”棘爪的阀门和不带“O”型弹簧的阀门除外）。
手动超控允许在没有电磁阀通电的情况下手动切换阀门。
为确保正常工作，请确保油杯的压力室充满油。
油门插入件
在通道P、a、B或T中使用节流阀插入件，可以增加阀门处的流动阻力。当由于主要操作条件，在切换过程中出现流量超过阀门性能极限时，需要使用它。
功能、部分
制动
带“C”油门螺钉
不带弹簧回位“O”（仅适用于符号A、C和D）
此版本是一个具有2个滑阀位置和2个无止动装置的电子电磁阀的方向阀。在断电状态下，控制滑阀上没有弹簧回位的阀门没有确定的基本位置。
无带“OF”棘爪的弹簧回位（仅适用于符号A、C和D）
此版本是一个具有2个滑阀位置和2个带棘爪的电子电磁阀的方向阀。棘爪用于将控制滑阀固定在相关滑阀位置。因此，在操作过程中，可以省略向电子螺线管连续施加电流
这有助于节能运行。
切换时间增加
采用5-型5腔方向阀。WE，通过“C”节流螺钉或选定的“A0.”孔口，切换时间可以延迟到100毫秒或更长。在这方面，切换时间取决于压力、流量和粘度，具体取决于安装。切换时间受到两个弹簧室之间的连接通道中的限制（节流阀或节流孔）的影响
在切换过程中，液体体积从一个弹簧室转移到另一个弹簧室内。
T通道与弹簧室分开，以实现软切换。
配套插头：
M16 x 1.5：黑色R901017010；灰色R901017011；带LED灯R901017022、R901017025、R901017026
主要技术参数：
重量
单线圈3.9kg
双线圈5.5Kg
安装位置 任意
环境温度范围
NBR密封件 -20...70℃
FKM密封件 -15...70℃
HFC液压油 -20...50℃
低温系列 -40...50℃
储存温度范围 -20...50℃
压力 350bar
流量 150l/min
液压油温度范围
NBR密封件 -20...80℃
FKM密封件 -15...80℃
HFC液压油 -20...50℃
低温系列 -40...50℃
粘度范围 2.8…500mm2/s
电压容差（标称电压） ±10%
标称功率符合VDE 0580 40W
占空比 100%
线圈的高表面温度 140℃
德国力士乐REXROTH电磁阀订货号和型号：
R901164534 5-3WE10A3X/CG24N9K4QSABG24WSO9
R901350228 5-3WE10A50/EG24K4QMBG24/M
R901337325 5-3WE10A5X/EG24N9K4QMBG24/M
R901341755 5-3WE10A5X/EG24N9K4QMAG24/M
R901346115 5-3WE10B9-5X/EG24N9K4QMAG24/M
R901350568 5-3WE10A5X/DEG24N9K4QSABG24W/M
R901350370 5-4WE10D5X/OFEG220N9K4QSABG24W/M
R901347794 5-4WE10C5X/OFEG24N9K4/M
R901378641 H5-4WE10C5X/EG24N9K4/M
R901341751 5-4WE10D50/EG24N9K4/M SO771
R901341752 5-4WE10D5X/EG24N9K4QMAG24/M
R901336797 5-4WE10D5X/EG24K4QMBG24/M
R901380919 5-4WE10D5X/EG220N9K4QMBG24/M
R901350370 5-4WE10D5X/OFEG220N9K4QSABG24W/M
R901339860 5-4WE10E5X/EG24N9K4/V
R901339857 5-4WE10E5X/EG24N9K4/CM
R901328331 5-4WE10E5X/EG24K4QS0G24W/M
R901501366 5-4WE10EA50/EG24N9K4QM0G24/V
R901334064 5-4WE10EB5X/EG24N9K4QMBG24/M
R901562869 5-4WE10EB5X/EG24N9K4QS0BG24W/M
R901344564 5-4WE10H5X/EG24N9K4/CM
R901344564 5-4WE10H5X/EG24N9K4/CM
R901392681 5-4WE10H5X/EG96N9K4/CM
R901305959 5-4WE10J5X/EG24N9K4/M
R901349476 5-4WE10J5X/EG24N9K4/CM
R901348850 5-4WE10G5X/EG24N5K4/A08M
R901339882 5-4WE10P3A5X/EG24K4QM0G24/M
R901328311 5-4WE10X84-5X/EG24K4QLAG24/M
R901347119 5-4WE10X84-5X/EG24K4QMAG24/V
R901339889 5-4WE10X84-5X/EG24K4QMAG24/A08M
R901339339 5-4WE10X102-5X/EG24K4QMAG24/M
R901347415 5-4WE10Y5X/EG24K4QMAG24/M
R901347416 5-4WE10Y5X/EG24N9K4QMBG24/M
R901348853 5-4WE10Y11-5X/DEG26N6K4K/M
力士乐REXROTH电磁阀R901350228
液压方向短管阀 5-3WE10A5X/EG24K4QMBG24/M
R901350228 5-3WE10A50/EG24K4QMBG24/M
公称尺寸 10, , 符号 A, , 通过电磁驱动
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-05-04-05
产品系列 5.WE10../E
工作压力[bar] 350
流量[l/min] 65
滑阀符号 符号A
连接类型 底板安装
大小 10
驱动类型 电磁阀驱动
端口数 3.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 4.3
力士乐REXROTH带电磁操作的直动式方向滑阀
型号 WE…/H
规格 10
组件系列 5X
工作压力 315 bar [4568 psi]
流量 135 l/min [35.7 US gpm]
三位四通、二位四通或二位三通方向设计
标准线圈
符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05的油口安装面
带可拆卸线圈的湿式插脚直流线圈
电磁线圈可旋转 90°
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
手动应急操作
阀芯位置监控，可选
功能、组成部分
WE 型号的方向阀为电磁线圈操作方向滑阀，可用作电磁组件。该阀控制流体的启动、停止和方向。
这些方向阀的基本构成为壳体、一个或两个电子线圈、控制阀芯和复位弹簧。在断电情况下，控制阀芯由复位弹簧固定在中心位置或
初始位置。
当湿式插脚电子线圈通电时，控制阀芯从静止位置移至所需的端位置。这样即可根据所选阀芯机能释放所需流向。
在关闭电子线圈后，控制阀芯 将被推回至中心位置或初始位置。
手动应急操作可在线圈不通电的情况下手动切换阀门。
要确保正常运行，须注意将线圈的压力腔注满液压油。
技术数据
重量
带一个电磁铁的阀 3.9kg
带两个线圈的阀 4.7kg
安装位置 任意
环境温度范围 -20...+50℃
存储温度范围 -20...+50℃
工作压力
油口A/B/P 315bar
油口T 210bar
流量 135I/min
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封材料 NBR
标准 DIN 51524
液压油温度范围（在阀工作油口处） -20...+80℃
粘度范围 2.8...500mm²/s
液压油的允许污染度 - 符合 ISO 4406 (c) 规定的清洁度等级 等级20/18/15
电压类型 直流电压
额定电压符合 VDE 0580 24V
电压公差（额定电压） ±10%
符合 VDE 0580 的公称功率 38W
占空比 100%（S1，符合 VDE 0580）
切换时间
开启 压力变化 5% ms 65 … 150
压力变化 95% ms 100 … 220
关闭 压力变化 5% ms 12 … 50
压力变化 95% ms 48 … 104
切换时间符合ISO 6403
开启 ms 45 … 60
关闭 ms 20 … 30
切换频率 15000 1/h
防护等级符合 DIN EN 60529 IP65
线圈表面温度 120°C
绝缘等级 VDE 0580 F
防护等级符合 VDE 0580 I
电气保护 必须使用带脱扣特性 K（感应负载）的合适保险丝分别保护每个线圈。必须将阀安装到包含在等电位连接中的表面上。
R901391203 4WE10C51/HG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901391200 4WE10D52/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H50/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901401552 4WE10J52/HG24N9K4/M
R901391161 4WE10L50/HG24N9K4/M
力士乐REXROTHR901401552
液压方向短管阀 4WE10J5X/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901401552 4WE10J52/HG24N9K4/M
公称尺寸 10, 符号 J, 通过电磁致动, 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
带隐蔽式辅助驱动装置
滑阀
直接驱动
产品属性
连接图 ISO 4401-05-04-05
产品系列 WE10../H
工作压力[bar] 315
流量[l/min] 135
滑阀符号 符号J
连接类型 底板安装
大小 10
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.39
力士乐REXROTH电磁阀R901390857
液压方向短管阀 4WE10E5X/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
公称尺寸 10, 符号 E, 通过电磁驱动, 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
带隐蔽式辅助驱动装置
滑阀
直接驱动
产品属性
连接图 ISO 4401-05-04-05
产品系列 WE10../H
工作压力[bar] 315
流量[l/min] 135
滑阀符号 符号E
连接类型 底板安装
大小 10
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.4
力士乐REXROTH电磁阀4WE10H5X/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
标称尺寸 10，符号 H，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
带隐蔽式辅助驱动装置
滑阀
直接驱动
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
产品属性
连接图 ISO 4401-05-04-05
产品系列 WE10../H
工作压力[bar] 315
流量[l/min] 135
滑阀符号 符号H
连接类型 底板安装
尺寸 10
驱动类型 电磁阀驱动
端口数量 4.
切换位置数量 3.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.38
力士乐REXROTH带电磁启动的直动式方向滑阀
Z4WE 6
规格 6
组件系列 3X
大工作压力 315 bar
大流量 50 l/min
重量
单线圈1.2kg
双线圈1.6kg
温度范围 -20 … +50℃
特点
二位四通和三位四通方向截止阀
叠加阀
作为直通阀或短路阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
在油中开关的交流或直流电磁铁
可选择与 PWM 连接器（快速切换放大器，节能）搭配使用
辅助操纵装置，可选
阀芯位置监控，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
Z4WE 型方向阀是电磁线圈操作式方向滑阀。该阀控制流体的启动、停止和方向。
该方向阀的基本构成为外壳、一个或两个线圈、控制阀芯以及两个复位弹簧。
在非操作状态下，控制阀芯通过复位弹簧 保持在中心位置或初始位置。通过湿式插脚线圈 操作控制阀芯。
液压系统必须正确通风，以确保能够发挥正常功能。
线圈 的力通过冲杆作用在控制阀芯上，并将其从静止位置推到所需的终位置。这样就释放了所需的流向 A② 至 A① 和 B② 至 B①。
线圈 断电后，控制阀芯由复位弹簧 推回到静止位置。
可选手动应急操作可在线圈不通电的情况下移动控制阀芯。
注意：
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。
允许的冲击和振动载荷参见参数单 08012。
注意事项：
电磁阀在关闭期间会产生电压峰值。为了防止系统中出现电磁干扰以及阀门控制受到损坏，必须在系统侧提供干扰保护电路。或者，也可以选择带有集成干扰保护电路的连接器。
注意事项：
建立电气连接时，必须正确连接保护接地导线 (PE )。
必须以减轻拉力的方式布线！
电缆束线圈只适用于安装的电缆。
在运行期间，连接器应锁定。在具有负载的正常运行期间，不得插入或断开。
保护接地导线横截面等于或大于电源的线路横截面。
阀门安装面必须连接到保护接地导线系统。
德国力士乐REXROTH电磁阀订货号和型号：
R901087024 Z4WE6X252-31/EG24N9K4/V/60
R901087021 Z4WE6X250-31/EG24N9K4/V/60
R900936096 Z4WE6E68-3X/EG24N9K4/V
R900941535 Z4WE6E68-3X/EG24K4/V
力士乐REXROTH电磁阀Z4WE6X250-3X/EG24N9K4/V/60
R901087021 Z4WE6X250-31/EG24N9K4/V/60
标称尺寸6，符号X250，带磁性驱动，24 VDC
中等功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
直接控制
外部控制供油，外部控制回油
带隐蔽式辅助控制
产品特性
连接图像 ISO 4401-03-02-0-05
压力[bar] 315
体积流量[l/min] 50
活塞符号 符号X250
连接类型 中间板
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 2
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.72
带电磁启动的直动式方向滑阀
5-.WE
5 腔型号
规格 10
组件系列 5X
大工作压力 420 bar
大流量 150 l/min
三位四通、二位四通或二位三通型号
油口安装面符合 ISO 4401-05-04-0-05
高功率线圈，可选旋转 90°
电气连接作为单个连接
可选择与 PWM 连接器（快速切换放大器，节能）搭配使用
辅助操纵装置，可选
阀芯位置监控，可选
当电压 > 50 VAC 或 > 75VDC 时，CE 符合性符合低电压指令 2006/95/EC
通过 UR 认证 UL 429 的电磁线圈
通过 CSA C22.2 139-10 认证，可选
5-.WE 型 5 腔体方向阀是切换时间增加的电磁线圈操作方向滑阀。该阀控制流体的启动、停止和方向。这些方向阀的基本构成为壳体、一个或两个电子线圈、控制阀芯和复位弹簧。
在断电情况下，控制阀芯由复位弹簧固定在中心位置或初始位置（不带弹簧“O”的阀除外）。
当湿式插脚电子线圈通电时，控制阀芯从静止位置移至所需的终端位置。这样就可以根据所选符号释放所需流向。
在关闭电子线圈后，控制阀芯将被推回至中心位置或初始位置（带“OF”器的阀和不带弹簧类型“O”的阀除外）。
手动应急操作允许在不给线圈通电的情况下手动切换阀。
要确保正常运行，请确保将线圈的压力腔注满液压油。
节流插件
在通道 P、A、B 或 T 中使用节流插件时，阀处的流阻会增加。根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
不带弹簧复位“O” （仅可使用符号 A、C 和 D）
这种型号为带 2 个阀芯位置和 2 个电子线圈且 不带 器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位，带器“OF” （仅可使用符号 A、C 和 D）
这种型号为带 2 个阀芯位置和 2 个电子线圈 且带 器的方向阀。器用于将控制阀芯锁定在相关的阀芯位置。因此，在操作过程中，无需向电子线圈持续施加电流，这样有助于节能操作。
注意：
如果阀门带有器，油箱管路中两个或多个阀门的压力峰值可能造成意外的控制阀芯运动！因此我们建议提供单独的回油管路或在油箱管路中安装单向阀。
影响切换时间
使用 5-.WE 型的 5 腔体方向阀，通过节流螺钉“C”或所选的“A0.”节流孔，可以将切换时间延迟到 100 ms 甚至更久。在此连接中，切换时间与压力、流量以及粘度相关，具体取决于安装情况。通过在两个弹簧腔之间的连接通道内进行限制（节流或节流孔），切换时间将受到影响。在切换过程中，连接通道内的液体容积将由一个弹簧腔排放至另一个弹簧腔。
T 通道与弹簧腔分开以实现软切换。
注意！
仅当调节主轴需要比螺母高出多 3 mm时将其旋出。
力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6…B..XD
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
应用领域符合防爆指令 2014/34/EU：I M2；II 2G
应用领域符合技术规则 EAC TR CU 012/2011：I M2；II 2G
阀防爆保护类型：
– Ex h I Mb X 符合 EN 80079-38
– Ex h IIC T4 Gb X 符合 EN 80079-36
阀线圈防爆保护类型：
– Ex db I Mb 符合 EN 60079-1
– Ex db IIC T4 Gb 符合 EN 60079-1
电磁线圈经过 IECEx 认证
三位四通、二位四通或二位三通型号
预期在潜在爆炸性环境中使用，
油口安装面符合 ISO 4401-03-02-0-05
带湿式插脚的直流线圈
带单个连接和电缆束线圈的电气连接
带手动应急操作
WE 型方向阀是电磁线圈操作式方向滑阀。该阀控制流体的启动、停止和方向。
该方向阀的基本构成为外壳、一个或两个线圈、控制阀芯以及一个或两个复位弹簧。
在非操作状态下，控制阀芯通过复位弹簧保持在中心位置或初始位置（脉冲阀芯除外）。通过湿式插脚线圈操作控制阀芯。
液压系统必须正确通风，以确保能够发挥正常功能。
线圈的力通过冲杆作用在控制阀芯上，并将其从静止位置推到所需的终位置。这会释放所需的流向 P → A 和 B → T 或 P → B 和 A → T。
线圈断电后，控制阀芯由复位弹簧推回到静止位置。
手动应急操作可在线圈不通电的情况下移动控制阀芯。
不带弹簧复位 "O"（仅适用于符号 A、C 和 D）
这种型号为带两个切换位置和两个磁铁且不带器的方向阀。在断电状态下不存在定义的开关位置。
不带弹簧复位，带器 "OF"（脉冲阀芯，仅适用于符号 A、C 和 D）
这种型号为带两个切换位置、两个磁铁和一个器的方向阀。以此，两个切换位置交替固定并且可以消除磁铁的激励。
注意：
由于设计方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。
力士乐REXROTH电磁操作的二位二通、二位三通和二位四通方向座阀
M-.SED6
规格 6
组件系列 1X
大工作压力 350 bar
大流量 25 l/min
特点
电磁操作的直动式方向座阀
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
安全切换，也能够承受压力下的较长停机时间
带可拆卸线圈的湿式插脚直流线圈（若为交流电源则必须装有整流器）
电磁线圈可旋转 90°
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
带隐藏的手动应急控制，可选
位置感应开关（无触点）
产品说明
二位四通方向座阀
二位二通和二位三通方向座阀
M-.SED 型号的方向阀是电磁操作的直动式方向座阀。该阀控制流体的启动、停止和方向，主要由壳体、线圈、阀座和以及闭合元件组成。
手动应急操作允许在不给线圈通电的情况下切换阀。
基本原理 （二位三通方向座阀）
阀的初始位置（常开“UK”或常闭“CK”）由弹簧的布置情况决定。闭合元件后的腔体连接到油口 P，并且与油口 T 密封隔开。因此，阀门根据启动力（线圈和弹簧）进行压力补偿。
通过特殊的闭合元件，油口 P、A 和 T 可加载大工作压力 (350 bar)，并且流体可流向两个方向（请参阅符号）！
在初始位置，闭合元件由弹簧压入阀座，在阀芯位置，它由线圈 压入阀座。因此，流体被堵塞。
通过二位二通方向座阀，回油口在内部关闭。
二位四通方向座阀
二位二通和二位三通方向座阀
通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。
Plus-1 板的功能
初始位置：
不操作主阀。弹簧将闭合元件保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。控制油路连接 A 和控制阀芯的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。因此，P 连接到 B，并且 A 连接到 T。
过渡位置：
启动主阀后，闭合元件克服弹簧移动，并且被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。
切换位置：
P 连接到 A。由于泵压力经由 A 作用在控制阀芯的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意！
当使用差动液压缸时，为避免过压，必须将液压缸的环形区域连在 A 处。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，就需要使用节流插件。
示例：
蓄能器工作，
作为先导控制阀与内部先导控制液压油分流结合使用。
二位二通和二位三通方向座阀
节流插件插入到座阀的油口 P 中。
二位四通方向座阀
节流插件插入到 Plus-1 板的油口 P 中
单向阀插件
单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。
二位二通和二位三通方向座阀
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀
单向阀插件插入到 Plus-1 板的油口 P 中。
德国力士乐REXROTH电磁阀座订货号和型号：
R900224526 M-3SED6CK13/350CG24N9K4/V
R900052392 M-3SED6CK1X/350CG24N9K4
R900223863 M-3SED6CK14/350CG205N9K4
R900052621 M-3SED6UK14/350CG24N9K4
R900052621 M-3SED6UK13/350CG24N9K4
R900208583 M-3SED6UK1X/350CG24N9K4/P
R900208583 M-3SED6UK14/350CG24N9K4/P
R900223893 M-3SED6UK14/350CG110N9K4/V
R901236806 M-3SED6UK13/350CG220N9K4/V
R900224592 M-3SED6UK13/350CG220N9K4
力士乐REXROTH密封套件
液压 阀门 电磁阀座 阀门备件 密封套件
R961000679 SED6.1X/M-2/3*
重量 [kg] 0.09
力士乐REXROTH电磁阀座R900223863
液压提升换向阀 M-3SED6CK1X/350CG205N9K4
R900223863 M-3SED6CK14/350CG205N9K4
公称尺寸 6, , 符号 CK, , 通过电磁致动
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
阀座
直接驱动
在压力下具有更长的停滞期，也能安全切换
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 MSED6
工作压力[bar] 350
流量[l/min] 25
滑阀符号 符号CK
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 3.
切换位置数量 2.
电源电压 205伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
符合性说明 CE–低压指令2014/35/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 1.38
REXROTH二通插装阀R900928456 LC16A05E7X/V
