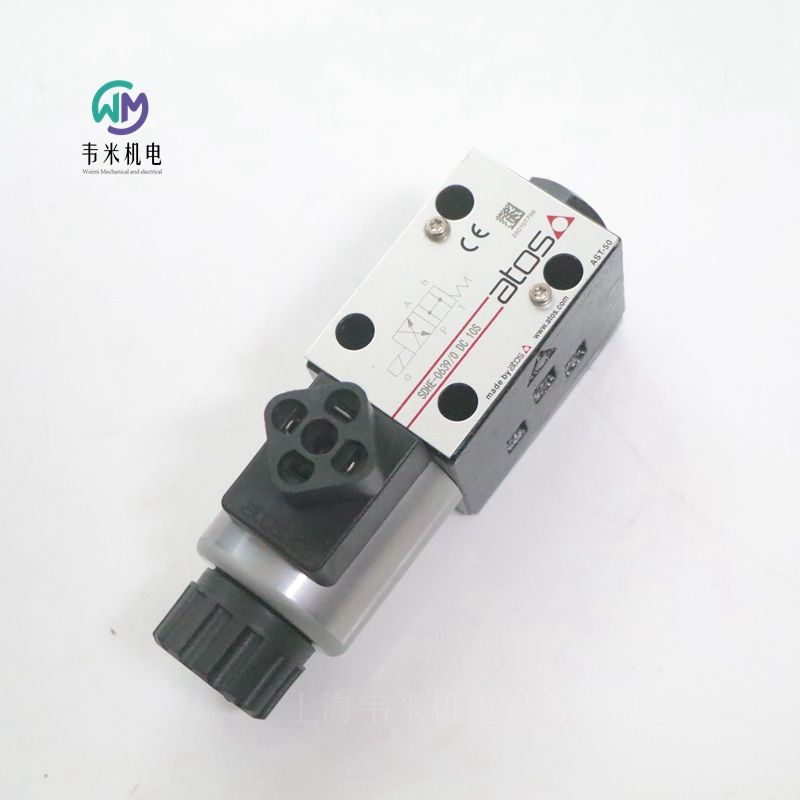

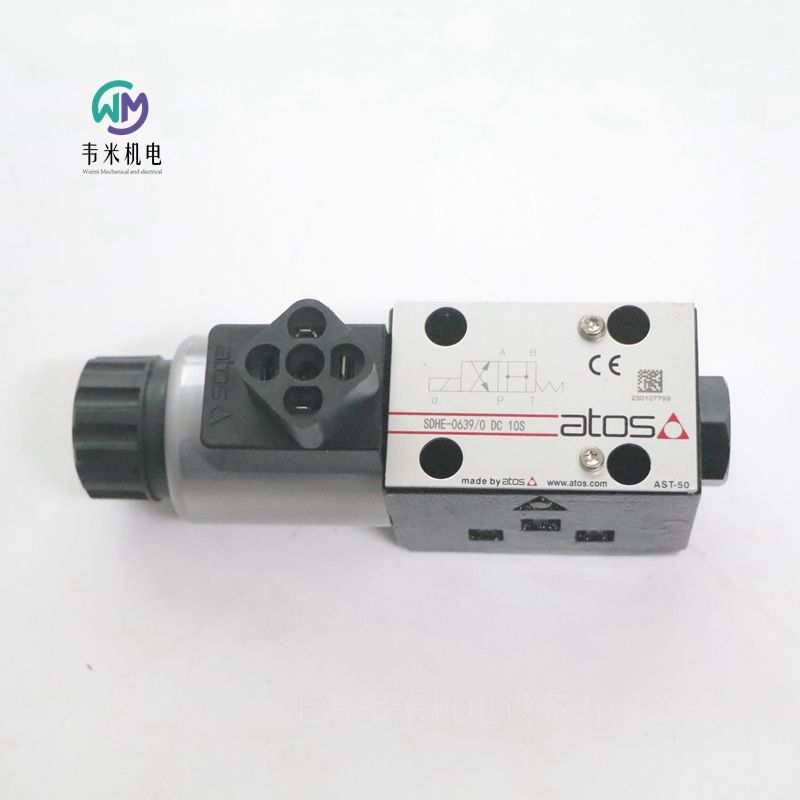

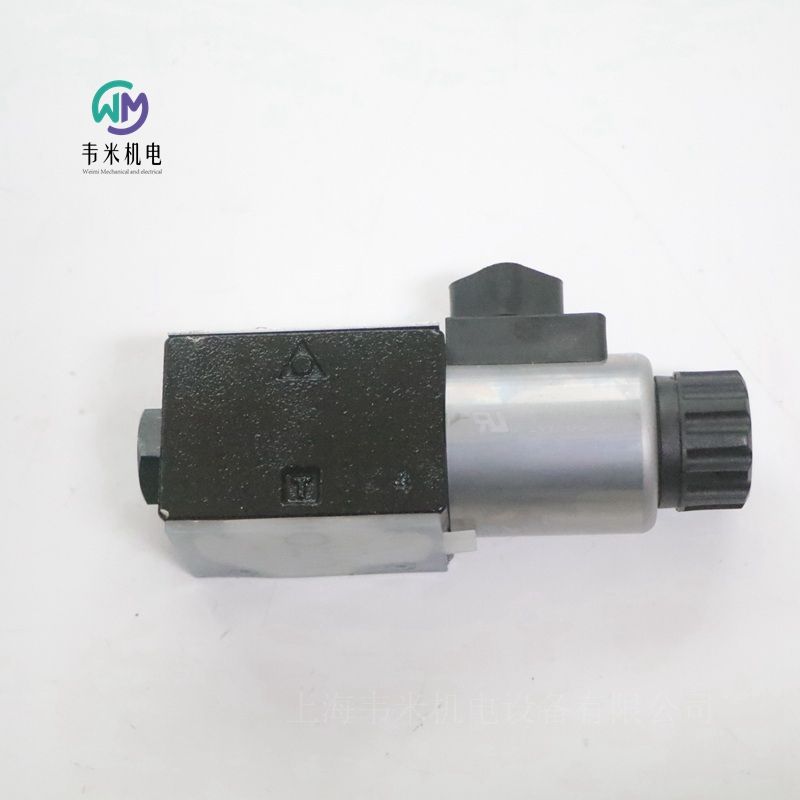

ATOS电磁换向阀SDHE-0639/0 DC，现货库存，中国产地，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
意大利ATOS阿托斯电磁阀
DHE型电磁换向阀
直动式，高性能，ISO 4401标准，06通径
滑阀型，两位或三位，直动式，带北美认证标准cURus高性能螺纹电磁铁。
电磁铁组成部分:
湿式螺纹芯管，直流和交流芯管不一样，带手动应急按钮。
直流线圈之间或交流线圈之间可互换，在没有工具的情况下易于替换。
标注型线圈保护等级为IP67，可选的线圈保护等级为IP67，带AMP Junior Timer插头或加长引线插头。
备有一系列不同阀芯机能的可互换的阀芯。
3腔型阀体壳体铸造成型，内部流道更大。
安装界面: ISO 4401标准，06通径
流量: 80l/min
压力: 350bar
阀机能
61=单电磁铁，中位加端位，弹簧对中
63=单电磁铁，2端位，弹簧偏置
67=单电磁铁，中位加端位，弹簧偏置
71=双电磁铁，3位，弹簧对中
75=双电磁铁，2端位，机械定位
液主要特征，密封和油液
安装位置 任意位置
底板表面精度 粗糙度指标RaO.4,平面度0.01/10o (Iso 1101标准)
MTTFd值符合EN ISO 13849标准 150年
环境温度 标准型=-30°C~+70°C;/PE选项=-20C ~ +70°C;/BT选项= -40°C~ +70°c
密封,推荐油液温度
NBR密封(标准型)= -20°C~ +60°℃,对HFC 液压油=-20°C ~+50°C
FKM密封(/PE选项)=-20C ~ +80°C
HNBR密封(/BT选项)=-40°℃~+60°C,对HFC液压油= -40°C~+50°℃
推荐粘度 15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度 ISO 4406标准21/19/16口NAS 1638 10级,安装过滤精度为25um的进油过滤器.(B10≥75推荐值)
液压油 密封类型 类别 标准
矿物油 NBR，FKM,HNBR HL，HLP，HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU，HFDR ISO 12922
含水抗燃油液 NBR,HNBR HFc ISO 12922
工作压力 P,A,B口为350bar;T口直流电磁铁为210bar;交流电磁铁为160bar
流量 80l/min
线圈特征
绝缘等级 符合欧洲EN ISO 13732-1和EN ISO 4413标准，直流线圈表面温度为H（180℃)级，交流线圈表面温度为F(155℃)级
保护等级符合DIN EN 60529标准 IP65(带666,667,669插头或E-SD正确安装)
相对负载因子 100%
电压波动范围 ±10%
认证标准 cURus北美认证标准
备注
选项
A=电磁铁安装在油口B端(仅对单电磁铁阀）。对标准型，电磁铁安装在油口A端。
WP=带用橡胶帽保护的应急手动按钮。
警告：手动应急按钮仅在T口压力低于50bar时才可以操作。
WPDHE-DC=_(仅对DHE-DC)带机械定位的手动应急按钮。
L1,L2,L3=(仅对DHE-DC)控制切换时间的装置，安装在电磁阀上。阀芯4和4/8仅提供L3装置
Fl, FV=带接近式或感应式位置开关用于监测阀芯位置。
MV,MO=带辅助手柄位置垂直 (MV)或水平(MO)。
DIN 43650的电气/电子插头型号，需单独订货
666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。
667=同666，但内置信号指示灯
669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC 110V和230V-Imax 1A)E-SD=可消除电磁铁断电时的电磁干扰的电子插头
阀芯
0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。
1,4,5和58阀芯也有1/1,4/8,5/1和58/1型。它们都具有特殊的形状，以减少切换时液压冲击。-
1,1/2,3,8阀芯也有1P,1/2P,3P,8P，可限制阀芯的泄漏。
其它类型阀芯也可按要求供货。
切换时间(平均值, msec)
测试条件:
36 lmin; 150 bar
额定电压
油口T背压2bar
矿物油:基于50℃时ISO VG46液压油测得
液压系统的弹性、液压油性能的改变和温度变化均影响响应时间。
时间切换控制装置
此装置用于控制阀的切换时间(仅对直流供电电源），因此减少液压回路中油路的冲击。
选项L1，L2，L3控制阀芯两个运动方向的切换时间，但切换时间是固定的，节流器安装在电磁铁支座上。
节流插件（需单独订货)
当应用于特殊应用场合时，阀的P,A,B口必须安装节流插件，如有长软管或有蓄能器存在的场合，当阀切换时瞬间峰值超过大工作极限时。
意大利ATOS阿托斯电磁阀订货型号：
DHE-0630/2 DC 10
DHE-0639/0 DC 10
DHE-0671 DC 20
DHE-0713/WP DC 10
DHE-0714/8 DC 10
DHE-0631/2/FI/NC-X 24DC 21
SDHE-0713/P 10S
SDHE-0713 DC 10S 24V
SDHE-0713 RC 10S
SDHE-0751/2 AC 10S
SDHE-0630/2-X24DC
SDHE-0630/2 DC 10S
SDHE-0631/2 DC 10S
SDHE-0632/2/A DC 10S
SDHE-0631/2/A AC 10S
SDHE-0639/0 DC
意大利ATOS阿托斯防爆型电磁换向阀
开关型，直动式，滑阀芯–通过ATEX,IECEx,EAC,PESO或cULus认证
DHA
开关型，滑阀芯，直动式操作换向阀，配有防爆型电磁铁,通过防爆认证，可在具有潜在爆炸性环境的危险工况中安全操作。
认证证书:
ATEX,IECEx,EAC和PESO多重认证适用于天然气组Ⅱ2G和粉尘类Ⅱ12D·
ATEX和IECEx多重认证
适用于天然气组IM2 (矿井用)
cULus北美认证
适用于天然气组C&D
DHA型阀符合SIL IEC 61508标准(TUV认证)电磁阀的隔爆型外壳可防止意外的内部火花或失火向外部环境传播。
电磁铁同样被设计成可在分类范围内限制表面温度。
规格:06通径–-ISO 4401
标准流量:70 l/min
压力:350 bar
主要特征
安装位置 任意位置
安装面粗糙度符合ISO 4401标准 可接受的粗糙度指标，Ra≤0.8，推荐Ra 0.4-平面度0.01/100
MTTFd值符合EN ISO 13849标准 150年
环境温度
标准型=-20℃ ~+70℃ /PE选项=-20℃ ~+70℃/BT选项=-40℃ ~+70℃
存储温度范围
标准型=-20℃ ~ +80℃/PE选项=-20℃ ~+80℃/BT选项=-40℃~+70℃
表面防护 镀锌层黑色钝化–盐雾试验(EN ISO 9227标准)>200h
遵守细则
防爆保护
隔爆型外壳“Ex d”
粉尘燃点保护外壳“Ex t”
RoHs指令2011/65/EU，新版2015/65/EU
REACH规则(EC)n°1907/2006
液压特性
工作压力 P,A,B口: 350 bar;T口:210 bar
流量 70 l/min
电气特性
阀型号 DHA DHA/M DHA/UL
电压编码VDC 士10% 12Dc,24Dc,28Dc, 48DC,11oDC,125DC,220Dc 12Dc,24DC,110DC,125Dc,220Dc
VAC 50/6O Hz 士10% 12AC,24AC,110AC, 230AC 12AC,24AC, 110AC,230Ac
20℃时功耗 8w 12w
线圈绝缘等级 H级
相关电缆夹保护级别 IP66/67，符合DIN EN60529标准 防雨外壳，UL认证
负载因子 100%
对于交流电源，电磁铁内置整流电桥
对于60 Hz的电源频率，110AC和230AC的电磁阀的额定电源电压必须分别为115/60和240/60
密封和油液
密封，推荐油液温度
NBR密封(标准型)=-20℃~+6O℃，带HFC油液= -20°℃~+50°c
FKM密封(PE选项)= -20℃~+80℃
HNBR密封（/BT选项)=-40℃~+60°℃，带HFC油液=-40℃~+50℃
推荐粘度 15~100mm2/s -大允许范围2.8~500mm2/s
油液高清洁度 IS0 4406标准，20/18/15 NAS 1638 9级。
油液种类 适合密封类型 种类 参考标准
矿物油 NBR,FKM,HNBR HL,HLP,HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR,HNBR HFC ISO 12922
油液的点火温度必须比电磁铁表面高温度高50℃
含水抗燃油液的性能极限:
大工作压力=210 bar
高油液温度= 50℃
防爆认证
警告:若终用户或非合格人员对阀进行维护，则认证将失效。
电缆规格和温度–电源和接地电缆必须符合以下特性
多重认证组Ⅰ和组Ⅱ
电源:线圈连接线截面=2.5mm2
接地:内部接地线横截面=2.5mmi
外部接地线横截面=4mmi
cULus认证:
适用于Ⅰ级Ⅰ区，天然气组C
符合UL1309认证标准的船舶用编织电缆·镀锡铜绞线
铜丝编织层
编织层整体防渗套
任何列出的(UBVZ/UBVZ7）船用电缆，额定电压为300V min，15A min。3c 2.5 mm2(14 AWG)，适用温度范围至少为-25C至+110C( "/BeT型号要求温度范围为-40℃至+110℃)。
对于I类线路，只有当低于10A的保险丝连接到电磁铁接线的负载端时，才允许使用3C 1.5 mm2AWG 16电缆规格。
选项
A=电磁铁安装在油口B端(仅对单电磁铁阀)
O=水平电缆接口，在垂直空间有限的情况下选择
WP =带橡胶保护帽的加长应急手动按钮
手柄选项
MV=辅助垂直手柄
该选项允许在没有电源的情况下，即在调试、维护或紧急情况下操作阀。
当阀由电动操作时，手柄保持在静止位置
手柄的操作不会影响原阀的性能
AMV=在B口侧安装垂直手柄
备注:
选项MV和AMV仅适用于机能61,61/A,63,63/A,71和阀芯形式为0,0/2,1,1P,1/2,1/2P,3,3P,4,7不适用于和WP选项组合使用。
MV选项和AMV选项允许在没有电源的情况下操作阀。
有关带手柄选项的DHA型的详细说明。
可使用的组合选项:/AO,/AWP,/OWP,/AMV,/OMV,/AOWP,/AOMV。
意大利ATOS阿托斯防爆型电磁换向阀订货型号：
DHA-0611/A/M 24DC 26
DHA-0611/M/A 24DC 26
DHA-0631/2/M 24DC 25
DHA-0631/2/M 24DC 26
DHA-0631/2/M 24DC 26/BT
DHA-0631/2P/M 24DC 26
DHA-0631/2/NPT 24DC 25
DHA-0711/M 24DC 26
DHA-0711/GK 230AC 26
DHA-0713/M 24DC 25
DHA-0713/PA-M 24DC 26
意大利ATOS阿托斯防爆型电液换向阀
开关型，先导式-通过ATEX,IECEx,EAC,PESO或cULus认证
DPHA
开关型，滑阀芯，先导式操作换向阀，配有防爆型电磁铁，通过防爆认证，可在具有潜在爆炸性环境的危险工况中安全操作。
认证证书：
ATEX,IECEx,EAC和PESO多重认证；适用于天然气组I12G和粉尘类II2D
ATEX和IECEx多重认证；适用于天然气组IM2（矿井用）
cULus北美认证；适用于天然气组C&D
电磁阀的隔爆型外壳可防止意外的内部火花或失火向外部环境传播。
电磁铁同样被设计成可在分类范围内限制表面温度。
规格：10-32通径 -ISO4401标准
流量：160-10001/min
压力：350 bar
主阀芯开关控制装置
下列选项可减少阀在工作时的液压冲击
/H=调节主阀芯切换时间（控制从先导腔到主阀的流量）
/H9=调节主阀芯切换时间（控制从主阀到先导腔的流量）
/L1,/L2,/L3＝在先导阀A口和B口安装节流校准器：L1 =0,8 mm, L2=1mm, L3=1,25 mm
/L9=(仅对DPHA-2和DPHA-4)先导阀P口安装节流塞，建议先导压力高于210bar或主阀芯快速切换时减少液压冲击选用此选项。
先导压力发生器（选项/R）
装置/R产生一个附加的压力降，以保证带内控的阀以及使用0,0/1,4,4/8,5,58,09,90,94,49型阀芯的阀正确操作时的先导压力。当阀的压降低于先导压力值时，如下图所标示，必须安装装置R。
主要特征
安装位置 任意位置
安装面粗糙度符合ISO4401标准 可接受的粗糙度指标，Ra<0.8，推荐Ra0.4-平面度0.01/100
MTTFd值符合EN ISO 13849标准 75年
环境温度
标准型= -20°C～+70°C /PE选项= -20°C～+70°C/BT选项=-40°C～+70°C
存储温度范围
标准型=-20°C～+80°C/PE选项=-20°C～+80°C/BT选项=-40°C～+70°C
表面防护
镀锌层黑色钝化-盐雾试验(ENISO9227标准）>200h
遵守细则
防爆保护，
隔爆型外壳“Exd"
粉尘燃点保护外壳“Ext”
RoHs指令2011/65/EU，新版2015/65/EU
REACH规则(EC)n°1907/2006
20℃时功耗 8W
线圈绝缘等级 H级
负载因子 100%
密封和油液-关于表中未列出的油液，请咨询我们技术部
密封，推荐油液温度
NBR密封（标准型）=-20°C~+60°C，带HFC油液=-20°C~+50°C
FKM密封(/PE选项）=-20°C~+80°C
HNBR密封(/BT选项)=-40°C~+60°C，带HFC油液=-40°C~+50°C
推荐粘度 15~100mm²/s-允许范围2.8~500mm²/s
油液清洁度 ISO4406标准，20/18/15NAS16389级，
油液种类
适合密封类型 NBR,FKM,HNBR
矿物油 HL,HLP,HLPD,HVLP,HVLPD
选项
A=电磁铁安装在主阀油口B端（仅对单电磁铁阀）
O=水平电缆接口，在垂直空间有限的情况下选择
/D=内泄
/E=外控
/H=调节主阀芯切换时间（控制从先导腔到主阀的流量）
/H9=调节主阀芯切换时间（控制从主阀到先导腔的流量）
L1,L2,L3=在先导阀A口和B口安装节流校准器
/L9＿(仅对DPHA-2和DPHA-4)先导阀P口安装节流塞
/R=先导压力发生器(不适用于DPHA-1）
/S=主阀芯行程调节装置（不适用于DPHA-1）
WP=带有橡胶保护帽的加长应急手动按钮
电缆规格和温度-电源和接地电缆必须符合以下特性
多重认证组I和组Ⅱ1
电源：线圈连接线截面=2.5mm²
接地：
内部接地线横截面=2.5mm²
外部接地线横截面=4mm²
cULus认证：
适用于1级1区，天然气组C
符合UL1309认证标准的船舶用编织电缆
镀锡铜绞线
铜丝编织层
编织层整体防渗套
任何列出的(UBVZ/UBVZ7）船用电缆，额定电压为300Vmin，15Amin。3C2.5mm²（14AWG），适用温度范围至少为-25°C至+110°C（“/BT”型号要求温度范围为-40°C至+110°C）
注1：对于I类线路，只有当低于10A的保险丝连接到电磁铁接线的负载端时，才允许使用3C1.5mm²AWG16电缆规格。
电缆夹仅适用于多重认证
带螺纹连接的电缆夹GK-1/2”，1/2”NPT或M20x1,5,用于标准电缆或编织电缆，必须单独订购。
注：电缆夹接入口螺纹上应使用545型乐泰密封胶
不同控制油/泄油选项的螺堵位置
取决于内部螺堵的位置，可以获取下面图标不同的先导泄油油路结构。更改先导/泄油结构仅需更换相应的螺堵。堵塞必须加螺纹密封胶270拧紧。标准型阀是内控外泄的。
意大利ATOS阿托斯防爆电液换向阀订货型号：
DPHA-2631/2/M
DPHA-2631/D/R/PA-GK24DC
DPHA-2711/E/PA-NPT-24VDC
DPHA-2714/PA-GK 21
DPHA-2631/M DC24V
DPHA-2713/E-NPT 24VDC
DPHA-1631/2/PA-M/7-24DC
DPHA-1671/A/M 230AC
DPHA/M-2611/M/AD 24DC 30
意大利ATOS阿托斯液控换向阀
液控方向阀
ISO4401标准,06,,16,25和32通径
液控方向阀为滑阀型,3通或4通,2位或3位,用于液压系统中。
有单液控执行器或双液控执行器的型式可选。
阀通径和流量:
DH-0 = 06通径,流量50 l/min
DK-1 = 通径,流量160 l/min
DP-1 =通径,流量160 l/min
DP-2=16通径,流量300 l/min
DP-4= 25通径,流量700 l/min
DP-6 =32通径,流量00 l/min
压力:
DH-0,DP-1,DP-2,DP-4,DP-6为350 bar;
DK-1为315bar
液压特性阀型号 DH-0 DK-1 DP-1 DP-2 DP-4 DP-6
大推荐流量[l/min] 50 160 160 300 700 00
P,A,B口压力[bar] 350 315 350
T口压力(也对DP阀的X,Y口)[bar] 250
小先导压力[bar] 3bar(小)5bar(建议) 4
先导油路大推荐压力[bar] 70 250
主要特性，密封和油液
安装位置 除DH-050,DK-150,DP-*5O(无弹簧)必须水平安装外，其它型号任意位置
底板表面精度 粗糙度Ra0.4,平面度0.01/0(ISO 11标准)
MTTFd值符合EN ISO 13849标准 150年
环境温度 标准型= -30°℃~+70°C;/PE选项=-20C ~+70°C;/BT选项= -40C ~+70°c
密封,推荐油液温度
NBR密封(标准型)= -20°C~ +60°℃,对HFC液压油= -20℃~ +50°℃
FKM密封(/PE选项)=-20℃ ~ +80°C
HNBR密封(/BT选项)= -40°℃ ~+60°C,对HFC液压油= -40°C~+50°C
推荐粘度 15~0mm2/s -大允许范围2.8~500mm2/s
油液清洁度 ISO 4406标准21/19/16 NAS 1638 级,安装过滤精度为25um的进油过滤器.(B≥75推荐值)
液压油 密封类型 类别 标准
矿物油 NBR,FKM,HNBR HL,HLP,HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR,HNBR HFC ISO 12922
意大利ATOS阿托斯液控换向阀订货型号：
DP-3501/2/H 55
意大利ATOS阿托斯电液换向阀
DPHE型电磁换向阀
先导式，滑阀型
滑阀型，先导式操作换向阀，可提供4/3,4/2,3/2通型。
它们由DHE型换向阀控制，配备高性能电磁铁用于直流或交流电源，符合北美cURus认证标准。
阀芯可互换，提供不同的液压机能。阀体铸造成型，内部流道大，压降小。安装界面:ISO 4401标准, ,16,25和32通径
流量:160,300,700,00l/min
压力:350bar
先导电磁阀:
E= DHE交流和直流电磁铁，高性能，电磁铁带，cURus认证
阀通径:
1 =
2= 16
4= 25
6 = 32
阀机能,
61=单电磁铁，中位加端位，弹簧对中
63=单电磁铁，2端位，弹簧偏置
67=单电磁铁，中位加端位，弹簧偏置
70=双电磁铁，2端位，不带弹簧
71=双电磁铁，3位，弹簧对中
75=双电磁铁，2端位，机械定位
主要特征安装位置 任意位置
安装面参数要求符合ISO 4401 可接受的粗糙度指标Ra≤0.8，推荐Ra0.4-平面度0.01/0
MTTFd 值符合EN ISO 13849标准 75年
环境温度范围 标准型= -30°℃ ~ +70°℃ /PE选项= -20℃ ~ +70℃ /BT选项= -40°C~ +70°c
储存温度范围 标准型= -30°C ~+80°℃ /PE选项=-20C ~ +80°C /BT选项= -40°C~ +80°C
表面防护
阀体:镀锌层黑色钝化
线圈:锌镍涂层(直流型)
塑封(交流型)
耐腐蚀性 盐雾试验(EN ISO 9227标准)>200h
遵守细则
CE认证低电压指令2014/35/EU
RoHs指令2011/65/EU，新版2015/863/EU
REACH规则(EC)n°19o7/2006
液压特性
工作压力 P,A,B口为350bar;T口直流电磁铁为2bar;交流电磁铁为160bar
流量 DPHE-1:160 lmin; DPHE-2:300 l/min; DPHE-4:700 I/min; DPHE-6:00 l/min。
电气特性
绝缘等级 符合欧洲ENISO 13732-1和EN ISO 4413标准，直流线圈表面温度为H（180℃)级，交流线圈表面温度为F(155℃)级
保护等级符合DIN EN 60529标准 IP65需正确安装插头
相对负载因子 0%
电压波动范围 ±%
选项
/A=电磁铁安装在主阀油口A端(仅对单电磁铁阀)。对标准型，电磁铁安装在油口B端。
/D=内泄(标准型机能为外泄)。
/E=外控（标准型机能为内控)。
/FV=带接近开关用于阀芯位置监测。
/R=先导压力发生器(P口压力为4bar-不适用于DPHE-1)/s=主阀芯行程调节装置(不适用于DPHE-1)。
/WP =带有橡胶帽保护的加长应急手动按钮。
警告：仅对T口压力低于50bar时选用应急手动按钮主阀芯开关控制装置可减少阀在工作时的液压冲击。
/H=调节主阀芯切换时间(控制从先导腔到主阀的流量)。
/H9=调节主阀芯切换时间(控制从主阀到先导腔的流量)。
/L1,/L2,/L3 =在先导阀A口和B口安装节流塞：L1 =0.8mm, L2 =1mm, L3=1.25mm/L9=(仅对DPHE-2和DPHE-4)先导阀P口安装节流塞。
建议先导压力高于2bar或主阀芯快速切换时减少液压冲击选用此选项
先导压力发生器(选项/R)
装置IR产生一个附加的压力降，以保证带内控的阀以及使用0,01,4,4/8,5,58,09,90,94,49型阀芯的阀正确操作时的小先导压力。当阀的压降低于小先导压力值时。
不同控制油/泄油选项的螺堵位置
取决于内部螺堵的位置，可以获取不同的先导泄油油路结构。更改先导/泄油结构仅需更换相应的螺堵。堵塞必须加螺纹密封胶270拧紧。
标准型阀是内控外泄的。
符合DIN 43650标准的电气插头-需单独订货
66=标准插头IP-65，适用于直接连接到电源上
667=同666，但带内置led信号灯。适用于电源电压为24AC或DC，1AC或DC，22OAC或DC
669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC 1V和230V - Imax 1A)
E-SD =可消除电磁铁断电时的电磁干扰的电子插头
密封和液压油
密封,推荐油液温度
NBR密封(标准型)= -20℃ ~ +80°℃,对HFC液压油=-20°C ~ +50°C
FKM密封(V/PE选项)=-20°C ~ +80°C
HNBR密封(/BT选项)=-40C ~ +60°℃,对HFC 液压油= -40C~+50°℃
推荐粘度 15~0mm2s-大允许范围2.8~500mm2/s
油液高清洁度 ISO 4406标准，20/18/15 NAS 1638 9级
油液种类 适合密封类型 种类 参考标准
矿物油 NBR,FKM，HNBR HL,HLP,HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR,HNBR HFC ISO 12922
安装底板
阀型号 安装板型号 油口位置 油口尺寸 沉孔尺寸φ{mm} 重量kg
DPHE-1 BA-428 油口A,B,P,T,X,Y均在下面 G 3/4" G1/4" 36.5 21.5 5.6kg
DPHE-1 BA-434 油口P,T,X,Y在下面，A,B在侧面 G3/4" G1/4" 36.5 21.5 5.5kg
DPHE-2 BA-418 油口AB,P,T,X,Y均在下面 G3/4" G1/4" 36.5 21.5 3.5kg
DPHE-2 BA-518 油口A,B,P,T,X,Y均在下面 1" G1/4" 46 21.5 8kg
DPHE-2 BA-519 油口P,T,X,Y在下面，A,B在侧面 G1" G1/4" 46 21.5 8kg
DPHE-4 BA-508 油口A,B,P,T,X,Y均在下面 G1" G1/4" 46 21.5 7kg
DPHE-4 BA-509 油口P,T,X,Y在下面，A,B在侧面 G1" G1/4" 46 21.5 12.5kg
DPHE-6 BA-708 油口A,B,P,T,X,Y均在下面 G 11/2" G1/4" 63.5 21.5 17kg
意大利ATOS阿托斯电液换向阀订货型号：
DPHI-1713/DH 50
DPHI-2713 33/PE
DPHI-2713/DH-X 24DC 40
DPHI-2631/2/DH-X 24DC 40
DPHI-2631/2-X 24DC 40
DPHI-3711/WP 55
意大利ATOS阿托斯放大器
E-BM-AS数字型电子放大器
DIN导轨式安装，用于不带传感器的比例阀
E-BM-AS
数字型电子放大器根据输入参考信号为不带传感器的Atos比例阀电磁铁提供相对应的电流信号，并控制这个电流的大小。
电磁铁按比例把电流信号转换为力，力作用在由弹簧推动的锥阀芯或滑阀芯上，从而实现需要的液压调节。
E-BM-AS电子放大器也可驱动两个单电磁铁或一个双电磁铁比例阀。
电气特性:
4个快插式插头
RJ45插头RS232串行通讯接口与Atos PC软件连接进行软件编程
4个故障指示灯
±5VDc输出电源供给外部电位器(/P选项)电源极性接反电气保护
工作温度范围: -20℃~+60c
塑料盒的保护等级为IP20，采用标准DIN导轨式安装
CE认证标志，符合EMC规范
软件特征:
直观的图形界面
设置阀的功能参数:偏置，增益，斜坡，颤振线性功能用于液压调节
2种输入信号选择模式:外部模拟输入信号或内部产生参考信号
·W选项具有大功率限制功能
完整的故障诊断系统可检测放大器的状态
主要特征
电源
标准型―额定: +24VDc整流和滤波: VRMS= 20 ~32v大(大峰值脉冲值10 %Vpp)
选项/12额定: +12VDc整流和滤波:VRMS= 10~14V大(大峰值脉冲值10 %Vpp)
大功耗
50w 01H型单电磁铁阀和O5H型双电磁铁阀
100w 05H型两个单电磁铁阀
供给电磁铁电流
IMAX = 2.7A+24VDC电源驱动标准型比例阀(3.2Q电磁铁)
lMAX =3.3A+12VDc电源驱动带/6选项的比例阀(2.1Q电磁铁)
IMAX = 2.5A+24VDc电源驱动防爆比例阀(3.22电磁铁)对于/A选项
模拟输出信号
电压:范围±10VDc 输入阻抗:Ri >50kQ
电流:范围士20mA 输入阻抗: Ri=5002
使能和光学隔离开关输入信号
范围:0~24VoC(关闭状态:0~5VDC;开启状态:9~24VDc)；输入阻抗:Ri>10kQ
输出电源
士5Voc @max 10 mA:用于外部电位器的输出电源（仅对/P选项)
状态输出
输出范围: 0~24VDc (开启状态>[电源-2V];关闭状态<1V) @max1.4A
警告
电磁铁线圈没有接或短路;对于电流输入信号电缆破裂时
形式
塑料盒的保护等级为IP20;符合EN60715标准，L35-H7.5mm导轨安装
工作温度
-20 ~+60 ℃(对于05H型驱动两个单电磁铁比例阀温度为-2O℃~+4O℃;存储温度为-25℃~+85℃)
重量 130 g
附加特性 到电磁铁输出电流带短路保护;电源带反极性保护
电磁兼容性（EMC)
符合2014/30/UE规范-抗磁性:EN 61000-6-2 (2005);抗干扰性:EN 61000-6-4 (2001)
遵守细则
RoHs指令2011/65/EU，新版2015/6
5/EUREACH规则(EC)n°1907 /2006
通讯接口 RS232串行连接（非绝缘)，Atos协议遵循ASCII编码
推荐接线电缆
LiYCY屏蔽电缆:40m以内推荐使用0.5mm2[电源和电磁铁为1.5mm2]
导体大尺寸 2.5 mm²
信号说明
电源
电源必须足够的稳定或经整流和滤波︰若单相整流器，须至少接10O0QuF/40V电容滤波;若三相整流器，须接47OOuF/40V电容滤波。
警告：每个放大器电源需串联保险丝:01H型单电磁铁阀和05H型双电磁铁阀为2.5A延时熔断保险丝；05H型两个单电磁铁阀为5A延时熔断保险丝。
选项/12
放大器连接12VDc电源,通常用于工程机械。每个放大器电源需串联保险丝:
警告：每个放大器电源需串联保险丝: 01H型单电磁铁阀和05H型双电磁铁阀为4A延时熔断保险丝；05H型两个单电磁铁阀为6.3A延时熔断保险丝。
参考输入信号(针脚B1和B3相对于针脚B2)
放大器按比例将外部输入参考信号转化为电流信号输出到电磁铁。
放大器接收一个(O1H型)或两个(Q5H型)）模拟参考输入信号(CMD1在针脚B1.CMD2在针脚R3);两个信号均相对于共用地（CMD-在针脚B2)。CMD1用于O5H型一个双电磁铁阀。CMD2用于O5H型两个单电磁铁阀或带/W选项的传感器输入信号。
输入参考信号通过软件在电压（O~±10Voc)或电流(4~20mA带电缆破裂探测或0~±20mA)之间选择。
默认标准设置:2位阀为0~10VDc;3位阀为0~士10VDc
默认/选项设置:4~20mA
其它范围通过软件设置。通过软件选择内部参考信号发生器。
注释:软件选择输入模拟信号的范围（电压或电流)，提供CMD1和CMD2两个信号。
压力输入信号(针脚B3相对于针脚B2，仅对M选项)
当液压功率限制激活，输入信号CMD2必须与外部液压系统的力传感器相连;大输入范围O~10VDC。
外部电位器输出电源(/P选项)
模拟参考信号可由一个(O1H型)或两个5H型)直接连接到放大器上的外部电位器产生，针脚C3和C4可输出土+5Vbc电源给这些电位器。输入参考信号可通过软件设置的大范围是±5VDc，以匹配电位器的输出信号。
使能输入信号(针脚D3相对于针脚D2)
使能输入信号可启动)停止输入到电磁铁的电流，而避免了插拔放大器的电源操作;这个功能主要用于因安全原因使阀停止工作时，而仍能保持串行通讯接口的连接和放大器其它功能处理工作状态。
启动放大器，针脚D3相对于针脚D2输入24VDc的电源。
状态输出信号(针脚D4相对于针脚D2)
状态输出信号显示放大器的故障状态（电磁铁短路或没有接，4-20mA输入电流参考信号电缆破裂)，它不受使能输入信号状态的影响:故障状态为oVDc，正常工作为24VDC。
当液压功率限制功能启用，状态输出信号可通过软件配置显示功率限制状态:没有启用OVoc或启用24VDc。
开l关输入信号(针脚C1...C4相对于地针脚B4)
模拟型放大器兼容性–默认12系列或更高版本
四个开/关数字输入信号(DI)可用来激活E-BM-AC和E-ME-AC模拟型放大器的兼容性。如果未连接数字输入信号，则放大器对应E-BM-AS11系列或更低版本
或
内部参考信号发生器–软件选择
当放大器配置内部参考信号发生模式时(见7.6节)，四个开/关输入信号(D)被用于从可用存储值中选择激活参考信号。如果四个开/关输入信号(D)未启动，可通过外部模拟参考信号命令放大器。数字信号的输入极性可定制:启动状态=24Voc默认设置
注释:DI3和DI4不适用于/P选项
4.8可能组合选项:
/12W,/12PW, /12CIW,/AW, /ACIW,/APW ,/CIW, /PW仅对05H型
/12I,/12P,/AI,/AP仅对01H和05H型
阀参数设置和编程工具
阀的功能参数和配置，易于通过Atos E-SW编程软件进行设置和优化，E-SW软件可通过RS232串行接口连接到数字放大器上。
对于现场总线型，当放大器通过总线接口连接到机器中央单元时，软件通过连接USB接口对阀进行参数设置。
根据放大器的选项，软件有以下不同版本:
E-sW-BASIC 支持:NP(USB) PS(Serial) IR(Infrared)
E-SW-FIELDBUS 支持:BC(CANopen) BP(PROFIBUS DP) EH(EtherCAT)
EW(POWERLINK) El(EtherNet/IP)EP(PROFINET)
E-SW-*/PQ 支持:带SP,SF,SL复合控制的阀(如E-SW-BASIC/PQ)
警告:放大器RS232接口不是隔离的!
主要软件参数设置
以下是数字型放大器的主要设置和特性的简要描述。
增益
增益功能允许设定输出到电磁铁的大电流，与大输入参考信号下阀的大调整量对应。
这个功能可将放大器输出到电磁铁的大电流调节到比例阀电磁铁的额定电流，以使放大器和比例阀工作相匹配。当需要大输入信号而想降低阀大调节量时，调节增益也有用。
对于双电磁铁阀，两个不同的增益调节:增益A为正参考输入信号，增益B为负参考输入信号。
偏置和门限
比例阀的液压调节在切换状态下存在死区。
通过启用偏置功能，可补偿阀在死区内的调节间断。偏置功能即在参考输入信号的基础上叠加一个固定预设的偏置值(外部输入或内部产生)。
当参考输入信号值超过预先设定的放大器的门限值时，偏置功能被启用。偏置的设定允许校准到特定比例阀相匹配的放大器中的偏置电流。
门限的设定可用于避免在有电磁干扰模拟输入信号出现的场合，比例阀在零信号附近出现意外的液压调节:小的门限设置可降低阀的死区范围，大的门限设置则提高了对电磁干扰的防御能力。
如果内部参考信号发生器激活(见7.6节)，门限需要设置为0。
对于双电磁铁阀，可提供两个不同的偏置调节:正参考信号激活电磁铁S1的偏置A和负参考信号激活电磁铁S2的偏置B。
斜坡
斜坡发生器可将阶跃输入参考信号转换为随时间变化而增/减的平滑电流信号并输出到比例电磁铁。可根据需要设定不同的斜坡信号:
适用于任何参考信号变化的单斜坡信号
适用于输入参考信号增加和减小的双斜坡
适用于输入参考信号为正/负，增加/减小的四个斜坡信号
斜坡信号发生器适用于要求液压动作平稳以免机器发生颤动或震动的场合。
如果比例阀由闭环控制器驱动，斜坡可能导致产生不稳定的动作，这时可以通过软件操作来关闭这项功能(默认设置)。
颤振
颤振功能是供给电磁铁的电流进行高频调制以减小阀的液压调节滞环:在阀调节部件产生小的震动，但相当程度地降低了静摩擦。
颤振频率的设定范围为80到500Hz(默认设置为200Hz) 。
颤振频率设定过低虽可减小滞环，但也会降低调节的稳定性。有些应用可能导致震动和噪音:正确的设定取决于系统安装。
缺省的颤振设置是对大多数液压应用有效的设置。
线性度
线性度设置功能可以设置输入参考信号和供给电磁铁电流之间的比例关系。
线性度的功能对于在特定工况下要求阀线性调节的场合很有用处（例如大压力控制下保持特定的流量)。
内部信号发生器
内部产生参考信号值可通过软件进行选择。
在这种模式下，4个数字型输入信号到放大器(Dl1..DI4)，允许在不同的内部存储数据中选择要求的电磁铁电流参考信号:外部控制单元可通过4个数字型输入信号，简单地切换参考信号来管理复杂的机器配置文件。
数字型输入信号通过软件配置2个不同的参考信号选择模式:·
标准模式:
每个数字输入信号对应不同的值;内部存储多达4个不同的数据（当驱动两个单电磁铁阀时，使用E-BM-AS-PS-O5H放大器，为2+2个数据)。
二进制模式:
每个数字输入组合对应于不同的值;多达15个不同的内部值（当驱动两个单电磁铁阀时，使用E-BM-AS-PS-05H放大器，为3+3个数据)。
专用的斜坡时间值可以由软件设置成为每个可存储的参考值。
注释:所有输入参考信号(DI)设置为零，放大器由外部模拟型参考信号指令，也可选择内部参考发生器。
液压功率限制（/W选项，仅对放大器E-BM-AS-PS-05H)
带/W选项的E-BM-AS型电子放大器通过电子设置可限制阀的液压功率:
直动式和先导式流量控制阀
直动式和先导式方向控制阀+机械压力补偿器
带比例流量调节的变排量泵
放大器通过外部输入CMD1或内部发生器获得流量参考信号，安装在液压系统中的压力传感器必须和放大器的模拟输入CMD2连接。
当实际所需的液压功率pxQ(CMD2xCMD1)达到大的功率限制(p1xQ1)时，通过软件内部设定，自动降低阀的调节流量，反馈压力越高，阀的调节流量就越低。
意大利ATOS阿托斯放大器
E-BM-AS-PS-01H 12
E-BM-AS-PS-01H 13
E-BM-AS-PS-05H 12
E-BM-AS-PS-05H 13
ATOS电磁换向阀SDHE-0639/0 DC
意大利ATOS阿托斯电磁阀
