力士乐二通逻辑阀R900909245 LC32A05D74/，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

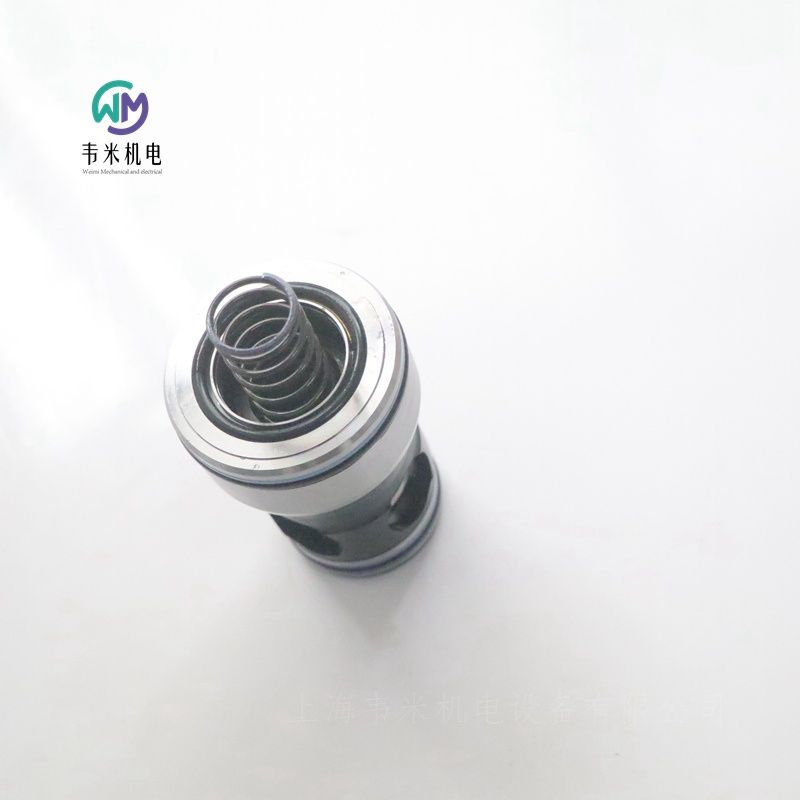

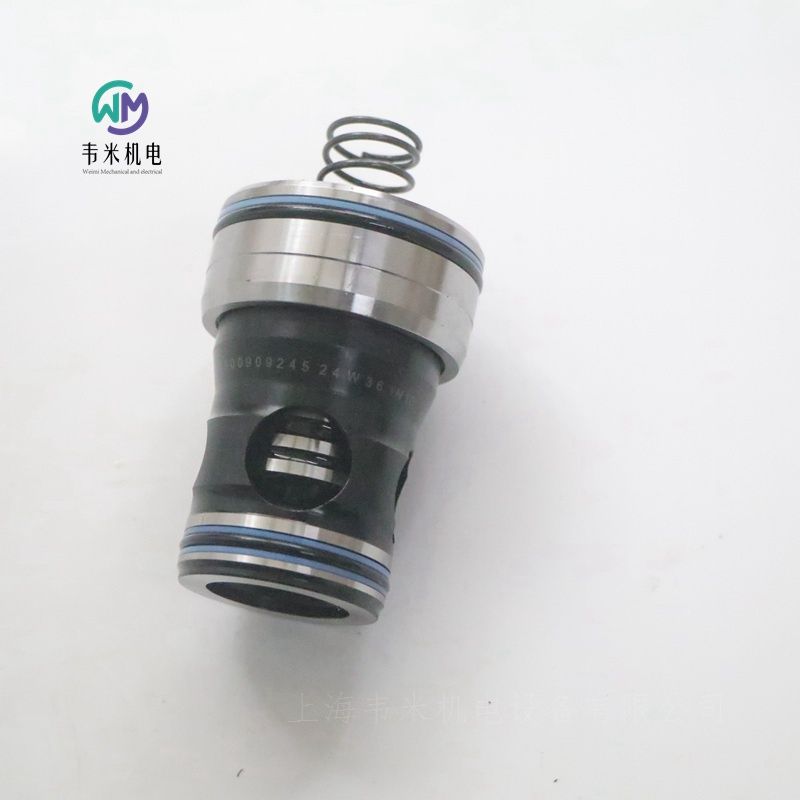

力士乐REXROTH插装阀R900909245
逻辑阀 LC32A05D7X/

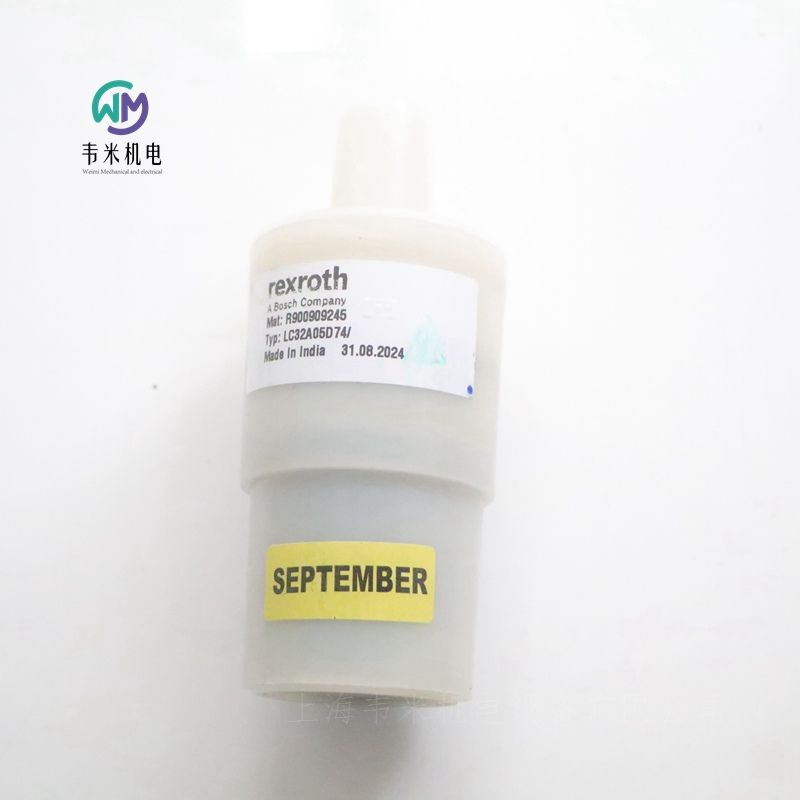

R900909245 LC32A05D74/
公称尺寸 32，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
阀座
高性能范围内的工业液压阀
由伺服电动机控制的
根据液压符号可靠切换油流方向
开启压力0.5巴
有重叠
面积比50%
环空面积B=50%
产品属性
连接图
ISO 7368
产品系列    LC
工作压力[bar]    420
流量[l/min]    1130
滑阀符号    符号A5D
连接类型    插装阀
大小    32
驱动类型    液压驱动
端口数    2.
切换位置数量    2.
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.99

力士乐REXROTH二通方向控制功能插装阀
LC（标准）
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带或不带衰减阻尼的阀架
2 个面积比
6 种不同的开启压力
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖 和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH插装阀订货号和型号：
R900912566 LC16A05E7X/
R900912572 LC16A20D7X/
R900910269 LC16A20E7X/
R900912599 LC16B20D7X/
R900912573 LC16A40D7X/
R900934008 LC16A40E7X/V
R900928456 LC16A05E7X/V
R900909251 LC25A05D7X/
R900912580 LC25A20D7X/
R900912574 LC25A40E7X/
R900931131 LC25B40E74/-004
R900909245 LC32A05D7X/
R900912585 LC32A05E7X/
R900912589 LC32A20D7X/
R900906337 LC32A20E7X/
R900922978 LC32B20E7X/-004
R901131754 LC32B20D7X/V
R900912613 LC32B20E7X/
R900912617 LC32B40D7X/
R900912610 LC32B40E7X/
R900909662 LC32A40E7X/
R900929926 LC32A40E7X/V
R900909665 LC32A40D7X/
R900910270 LC25A20E7X/
R900927162 LC25A40D74/-004
R900935732 LC40A40D7X/
R900938000 LC40A20E70/
R900938000 LC40A20E7X/
R900923136 LC16A40D7X/-004
R900937995 LC40A05D7X/
R900937996 LC40A05E7X/
R900938021 LC50A05D7X/
R900951983 LC50A10D7X/
R900929935 LC50A40E7X/
R900710125 LC50A40E7X/V
R900928823 LC50B40E7X/
R900520967 LC80A20E6X/
1818509296 LR25F40E1X/

力士乐REXROTH密封套件
液压  阀门  插装阀 阀门备件  密封套件
R961000871 LC80A/B/DB.-5X/6X/
重量 [kg] 0.47


力士乐REXROTH插装阀R900951983
逻辑阀 LC50A10D7X/
公称尺寸 50，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有重叠
环空面积B=50%
产品属性
连接图    ISO 7368
产品系列    LC
工作压力[bar]    420
流量[l/min]    2950
滑阀符号    符号A10D
连接类型    插装阀
大小    50
驱动类型    液压驱动
切换位置数量    2.
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3

力士乐REXROTH插装阀R900928823
逻辑阀LC50B40E7X/
公称尺寸50，单向（A→B），液压操作，活塞型BE
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
阀座
高性能范围内的工业液压阀
由伺服电动机控制的
根据液压符号可靠切换油流方向
开启压力4 bar
无重叠
面积比7%
环空面积B=7%
产品属性
连接图
ISO 7368
产品系列    LC
工作压力[bar]    420
流量[l/min]    3500
滑阀符号    符号B40E
连接类型    插装阀
大小    50
驱动类型    液压驱动
端口数    2.
切换位置数量    2.
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.04

力士乐REXROTH插装阀R900912599
逻辑阀 LC16B20D7X/
规格 16，A → B，B → A，液压操作
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
阀座
由伺服电动机控制的
开启压力2 bar
具有阻尼功能
产品属性
连接图
ISO 7368-06-1-1-16
产品系列    LC
工作压力[bar]    420
滑阀符号    A→B，B→A
连接类型    插装阀
标称流量[l/min]    310
大小    16
驱动类型    液压驱动
端口数    2.
切换位置数量    2.
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.21

力士乐REXROTH插装阀R900909251
逻辑阀 LC25A05D7X/
R900909251 LC25A05D74/
公称尺寸 25，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
具有阻尼功能
高性能范围内的工业液压阀
阀座
根据液压符号可靠切换油流方向
由伺服电动机控制的
有重叠
开启压力0.5巴
环空面积B=50%
面积比50%
产品属性
连接图
ISO 7368
产品系列    LC
工作压力[bar]    420
流量[l/min]    700
滑阀符号    符号A5D
连接类型    插装阀
标称流量[l/min]    700
大小    25
驱动类型    液压驱动
端口数    2.
切换位置数量    2.
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.48

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH比例溢流阀 DBETE-6X/50G24K31A1V
R901029966 DBETE-62/50G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 50 bar
直动式
连接图    ISO 4401-03-02-0-05
压力[bar]    420
流量[l/min]    2.
假脱机符号    P→ T
连接类型    底板安装
大小    6
驱动类型    带有集成电子设备的电气
端口数量    2
开关位置数量    2
电源电压    24V直流电
电气连接器    接头7极（6+PE）
电气连接说明    连接器7极（6+PE），符合EN 175201-804
连通性    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.6

力士乐REXROTH比例溢流阀 DBETE-6X/350G24K31A1V
R901029970 DBETE-62/350G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 350 bar
直动式
连接图    ISO 4401-03-02-0-05
压力[bar]    420
流量[l/min]    2
机符号    P→ T
连接类型    底板安装
大小    6
驱动类型    带有集成电子设备的电气
端口数量    2
开关位置数量    2
电源电压    24V直流电
电气连接器    接头7极（6+PE）
电气连接说明    连接器7极（6+PE），符合EN 175201-804
连通性    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.6

力士乐REXROTH比例溢流阀 DBETE-6X/315G24K31A1V
R901029969 DBETE-62/315G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 315 bar
直动式
连接图    ISO 4401-03-02-0-05
压力 [bar]    420
体积流量 [l/min]    2
活塞符号    P → T
连接类型    板式结构
标称尺寸    6
驱动类型    电气带集成电子元件
连接数    2
开关位置数    2
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 0 … 10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    1.601

力士乐REXROTH比例溢流阀 DBETE-6X/200YG24K31A1V
R901064677 DBETE-62/200YG24K31A1V
公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 200 bar
直动式
连接图    ISO 4401-03-02-0-05
压力[bar]    420
流量[l/min]    2
机符号    P→ T、 P→ Y
连接类型    底板安装
大小    6
驱动类型    带有集成电子设备的电气
端口数量    3
开关位置数量    2
电源电压    24V直流电
电气连接器    接头7极（6+PE）
电气连接说明    连接器7极（6+PE），符合EN 175201-804
连通性    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.56

力士乐REXROTH比例减压阀0811402055
减压阀 DRE6X-1X/175MG24-8NZ4M
0811402055 DRE6X-11/175MG24-8NZ4M
公称尺寸 6, , P → A, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
滑阀
由伺服电动机控制的
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    （Z） DRE（E）
工作压力[bar]    315
流量[l/min]    40
滑阀符号    P→A
连接类型    底板安装
大小    6.
驱动类型    带外部电子设备的电气
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极（2+PE）连接器，带配套连接器
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.58


力士乐REXROTH比例减压阀，
由伺服电动机控制的
类型：3DRE（M）和3DRE（M）E
尺码10和16
组件系列7X
设定压力315巴
流量300升/分钟
特征
三通阀
通过带可旋转线圈的比例电磁阀进行操作
用于底板安装
符合ISO 4401的移植模式
大压力限制，可选
来自单一来源的阀门和控制电子设备
集成电子设备（OBE）（3DRE（M）E型）：
–指令值压力特性曲线的制造公差很小
外部控制电子设备（3DRE（M）型）
线性指令值压力特性曲线
功能、部分
阀类型3DRE（M）和3DRE（M）E是电动先导操作的三通减压阀，具有致动器的压力限制。
它们用于降低（P到A）和限制（A到T）系统压力。
组成
阀门由两个主要组件组成：
带比例电磁阀的先导控制阀，可选带大压力限制
带主控制滑阀的主阀
功能
通过先导控制阀在端口A中降低压力的命令值相关设置。
在端口P减压的情况下，弹簧和将主控制滑阀保持在中心位置。通过这种方式，防止了致动器的启动跳跃。
先导流体从孔经由流量控制器、经由控制室流到节流间隙，经由管线流到端口Y。该连接将在零压力下引入油箱。
减压
控制室中的先导压力随指令值而增加。
弹簧室中的压力通过喷嘴和主控制滑阀向右移动而积聚。
液压油从P流向A。
端口A中的执行器压力在弹簧室中可用。
端口A中的压力增加到先导控制阀的设定压力会导致主滑阀向左移动。端口A中的压力几乎与先导控制阀处的设定压力相同。
压力限制
如果端口A中的压力超过先导控制阀的设定压力，主控制滑阀将进一步向左移动。
这将打开从A到T的连接，并将端口A中的压力限制在设定的命令值。
3DREM型
为了防止比例电磁阀处不可接受的高电控电流的液压保护，这必然会导致端口A中的压力增加，您可以选择安装弹簧加载的泄压阀作为大压力限制。
大压力限制是预先设定的，参考相关压力额定值。
3DREE和3DREME型（带集成电子设备（OBE））
在功能和设置方面，这些阀门对应于3DRE和3DREM类型。在先导控制阀处，还有一个带有控制电子设备的壳体。
电源和指令值电压被施加到连接器上。
在工厂，指令值压力特性曲线的调整具有很小的制造公差。
先导油供应
3DRE…XY型
外部先导油供应、外部先导油回油
先导油由单独的先导回路从外部供应。
先导油回油通过端口Y从外部进入油箱。
3DRE…Y型
内部先导油供应，外部先导油回油
先导油供应从主阀的通道P内部实现。
先导油回油通过端口Y从外部进入油箱。
在子板中，端口X关闭。
主要技术指标
一般的
尺寸NG 10 16
重量
3DRE和3DREM型    7.5kg    10.3kg
3DREE和3DREME型    7.6kg    10.4kg
安装位置    任意，好水平
储存温度范围    –20…+80°C
环境温度范围
3DRE和3DREM型，温度为-20…+70°C
3DREE和3DREME型，温度为-20…+50°C
液压的
大运行压力
端口P和X杆    350bar    315bar
端口A和T杆    315bar    250bar
端口Y杆    分离并减压至油箱
大设定压力通道A
压力等级50 bar    50bar    50bar
压力额定值100 bar    100bar    100bar
压力额定值200 bar    200bar    200bar
压力等级250 bar    –    250bar
压力等级315巴    315bar    –
带流量和指令的通道A中的小设定压力值为零，见第8页的特性曲线条形图    <5    <4
大压力限制（连续可调，在工厂设置）
压力额定值50bar      70bar
压力等级100巴    130bar
压力等级200巴    230bar
压力等级250巴（尺寸16）    270巴
压力等级315巴（尺寸10）    350巴
大流量    125l/min    300l/min
先导流量    1.1l/min
液压油温度范围    –20…+80°C
粘度范围    15…380mm2/s
滞后    ±3%
重复精度    <±2%
线性度    ±3.5%
指令值压力特性曲线的制造公差，与滞后特性曲线有关；压力增加
3DRE（M）    <±1.5%
3DRE（M）E    <±1.5
3DRE（M）    <±5%
3DRE（M）E    <±1.5%
阶跃响应Tu+Tg 命令值10%→90%    <140ms
密封：NBR、FKM
液压油的信息：
所用液压油的点火温度必须比高表面温度高50 K。
可生物降解和阻燃-含水：如果使用镀锌部件（如“J3”或“J5”型）或含锌部件，少量溶解的锌可能会进入液压系统，导致液压油加速老化。锌皂可能作为化学反应产物形成，这可能会堵塞过滤器、喷嘴和电磁阀，特别是在与局部热量输入有关的情况下。
阻燃-含水：
由于HFC液压油的气蚀倾向增加，与使用矿物油HLP相比，该部件的生命周期可能缩短30%。为了减少气蚀效应，建议（如果可能的话，具体针对安装）将端口T中的回流压力备份到部件压差的约20%。
根据使用的液压油，环境和液压油温度不得超过50°C。为了减少进入部件的热量输入，需要调整比例阀和高响应阀的指令值曲线。
电气
版本    “G24”    “G24-8”
小电磁阀电流    ≤100mA    ≤100mA
大电磁阀电流     1600±10%mA    800±5%mA
电磁线圈电阻
20°C时的冷值    5.5Ω     20.6Ω
大热值        8.05Ω     33Ω
占空比    100%     100%
电气、集成电子（OBE）
电源电压
标称电压     24VDC
下限值     21VDC
上限值     35VDC
电流消耗    ≤1.5A
熔断器保护    2A（时滞）
输入
电压     0…10V
电流     4…20mA
输出：实际电流值     1mV/mA
阀门防护等级符合EN 60529    IP65（电气连接正确安装）
集成电子设备（OBE）
功能
电子设备通过端口A和B提供电压。命令值被施加到差分放大器端口D和E。
通过特性曲线生成器，将指令值电磁阀电流特性曲线调整到阀门，从而补偿液压系统中的非线性，并创建线性指令值压力特性曲线。
电流控制器独立于电磁线圈电阻控制电磁电流。
用于控制比例电磁阀的电子设备的功率级是一个斩波放大器，时钟频率约为180 Hz至400 Hz。输出信号是脉宽调制（PWM）的。
为了检查电磁阀电流，可以在针脚F（+）和针脚C（–）之间的接头处测量与电磁阀电流成比例的电压。1 mV对应1 mA电磁阀电流。
德国力士乐REXROTH比例减压阀订货号和型号：
R900244331 3DRE10P-6X/315YG24K4V
R901218236 3DREM10P-7X/200YG24K4V
R901280845 3DREE10P-7X/200YG24K31F1V
R901246371 3DREE10P-7X/100YG24K31F1V
R901275767 3DREME10P-7X/100YG24K31F1V
R901218097 3DREME10P-7X/200YG24K31F1V
R901220113 3DREME10P-7X/200YG24K31A1V
R901293211 3DREME10P-7X50YG24K31A1V
R901240745 3DREME10P-7X/315YG24K31A1V
R901226627 3DREE16P-7X/200YG24K31F1V
R901218887 3DREM16P-7X/200YG24K4V
R901218887 3DREM16P-73/200YG24K4V
R901229466 3DREME16P-7X/250YG24K31A1V
R901218100 3DREME16P-7X/200YG24K31F1V
R901218100 3DREME16P-7X/200YG24K31F1V

力士乐REXROTH比例减压阀R901229466
减压阀 3DREME16P-7X/250YG24K31A1V
R901229466 3DREME16P-73/250YG24K31A1V
公称尺寸 16, , P → A, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
产品属性
连接图    ISO 4401-07-07-0-05
产品系列    3DRE（M）（E）
工作压力[bar]    315
流量[l/min]    300
滑阀符号    P→A
连接类型    底板安装
大小    16
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，命令值0…10 V
符合性说明    CE–根据EMC指令2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    9.98

力士乐REXROTH比例减压阀R901218887
减压阀 3DREM16P-7X/200YG24K4V
R901218887 3DREM16P-73/200YG24K4V
公称尺寸 16, , P → A, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
产品属性
连接图    ISO 4401-07-07-0-05
产品系列    3DRE（M）（E）
工作压力[bar]    315
流量[l/min]    300
滑阀符号    P→A
连接类型    底板安装
大小    16
驱动类型    带外部电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    9.7

力士乐REXROTH先导式比例减压阀
DRE, DREE
规格 6
组件系列 1X
大工作压力 210 bar
大流量 30 l/min
连接类型  底板安装
油口安装面  ISO 4401-03-02-0-05
安装位置  任意
周围温度范围  -20 … +70℃
存储温度范围  -20 … +80℃
防护等级符合 EN 60529 标准  IP65（如果使用的是适合且正确安装的连接插头。）
符合性 根据 EMC 指令 2014/30/EU 检查 CE  EN 61000-6-2 和 EN 61000-6-3
液压油温度范围  -20 … +80℃
粘度范围  15 … 380mm²/s
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15
先导流量  0.65l/min
大流量  30l/min
矿物油  HL, HLP
合适的密封材料  NBR, FKM
滞后  ± 2.5%
重复精度  < ± 2%
线性  ± 3.5%
控制值压力特性曲线的制造公差  ± 2-3%
阶跃响应  ≈ 150ms
电源  24VDC
小控制电流  100mA
大控制电流  1600mA
电磁线圈的电阻
20 °C 时的低温值  5Ω
大高温值  7.5Ω
占空比  100%
电流消耗  1.5A
外部保险装置  2A. 时间延迟
输入
电压  0 … 10V
电流  4 … 20mA
用于在接口 A（带压力限制装置）中减压
通过比例电磁铁操作
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05
使用外部控制电子元件进行操作时，借助电气调节，设定值压力特性曲线的制造公差较小
接口 A 中的小调定压力
带集成电子元件 (OBE)，可选
符合 EMC 指令 2014/30/EU 的 CE 标准
DRE(E) 型阀门是电控先导式三通减压阀，可以为用电器提供压力限制。该阀门用于降低系统压力。
该阀门基本上由先导控制阀、比例磁铁、带主控制阀芯的主阀构成。
型号 DRE
通过比例磁铁 在通道 A 中根据额定值调整待降低的压力。
使用已卸压的接口 P 时，弹簧将主控制阀芯保持在初始位置。
借此打开 A 至 T 的连接并阻止 P 至 A 的连接。
从接口 P 到环形通道的压力连接。
先导油从孔流向接口 T，通过流量调节器、喷嘴流向先导控制阀，通过节流间隙流向纵向槽和孔。
减压
控制室中先导压力的形成作为设定值的函数。
将主控制阀芯向右移动，液压油从 P 流向 A。
通过通道和喷嘴在弹簧腔的接口 A 中形成用电器压力。
将接口 A 中的压力提升至先导控制阀 的设定压力，这会导致主控制阀芯向左移动。接口 A 中的压力与先导控制阀 的设定压力大致相同。
压力限制
如果接口 A 中的压力超过了先导控制阀 的设定压力，则主控制阀芯继续向左移动。
借此断开从 A 到 T 的连接，并将接口 A 中所生成的压力限制为已设定的设定值。
型号 DREE – 带集成电子元件 (OBE)
这些阀门在功能和结构上都符合 DRE 类型。比例磁铁 上还装有一个配有控制电子元件的外壳 。
通过设备插头连接电源电压和设定值电压或设定值电流。
出厂时通过较小的样本偏差微调设定值压力特性曲线。
德国力士乐REXROTH比例减压阀订货号和型号：
R900932943 DRE6-11/100MG24K4M
R901208854 DRE6-1X/100MG24N9K4M
R901208855 DRE6-1X/210MG24N9K4M
R901432050 DREE6-1X/210MG24N9K24A1M


力士乐REXROTH比例减压阀
减压阀 DRE6-1X/100MG24K4M
R900932943 DRE6-11/100MG24K4M
公称尺寸 6，P → A，电气带外部放大器，24 V DC
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导式
连接图    ISO 4401-03-02-0-05
压力 [bar]    315
体积流量 [l/min]    30
活塞符号    P → A
连接类型    板材结构
标称尺寸    6
驱动类型    电气带外接电子元件
连接数    3
开关位置数    2
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    1.86

力士乐REXROTH比例减压阀，先导式
系列DRE(M) 和 DRE(M)E
尺寸10和25
组件系列6X
工作压力315巴
流量300升/分钟
特性
–用于降低工作压力的阀门
–通过比例电磁阀进行操作
–带可旋转和可拆卸线圈的比例电磁阀
–对于子板安装：
端口图案符合ISO 5781，子板符合数据表RE 45062（单独订购）
–第三条路径A到Y（Ø7.5 mm）
–小设定压力为2巴，指令值为零
–线性化指令值压力特性曲线
–良好的瞬态响应
–A和B之间的可选止回阀
–大压力限制可选
–DRE（M）E型，带集成电子设备（OBE）：
指令值压力特性曲线的制造公差很小
功能、部分
DRE（M）型阀门是先导控制减压阀。它们用于降低工作压力。这些阀主要由带比例电磁阀的先导控制阀、带主阀芯插入件的主阀以及可选的止回阀组成。
DRE型。..
通道A中的压力通过比例电磁阀以命令值依赖的形式设置。
在静止位置（通道B中没有压力），弹簧将主滑阀保持在初始位置。通道B到A的连接已关闭。因此，启动跳跃被抑制。
通道A中的压力通过孔作用在主滑阀的表面上。先导油从通道B中取出，并通过孔流到恒流控制器，保持先导流量恒定，与通道A和B之间的压降无关。从恒流控制器中，先导流量流入弹簧室，通过孔和经由阀座流入Y通道，并从那里返回。
通道A中所需的压力在相关放大器处预设。比例电磁阀使阀芯向阀座方向移动，并将弹簧室中的压力限制在设定值。如果通道A中的压力低于指定的指令值，则弹簧室中的较高压力会将主滑阀向右推。从B到A的连接已打开。
如果达到A中的设定压力，则主滑阀上的力平衡-主滑阀处于控制位置。
通道A中的压力•滑阀面=弹簧室中的压力•滑阀面-弹簧力
如果在静止的液压液柱中（例如，气缸活塞停止），a中的压力要降低，则（例如）在控制电子设备上指定较低的命令值，因此，预先选择一个较低的压力，立即施加到弹簧室。主滑阀表面A中的较高压力将主滑阀推到螺塞上以停止。A到B的连接被阻断，A到Y打开。弹簧的力现在抵抗主滑阀表面上的液压力。在此主滑阀位置，液压油可以从通道A经由控制边缘流到Y，进入回油。
如果A中的压力已降至弹簧室中的压力加上弹簧的∆p，则控制边缘A至Y处的主滑阀将关闭插座中的大控制孔。
A中与新指令值压力相差约10 bar的剩余压差仅通过精细控制孔排放。这导致了良好的瞬态响应，没有压力下冲。
对于从通道A到B的自由回流，可以选择安装止回阀。来自通道A的一部分流量同时通过主滑阀的开放控制边缘从A流到Y，进入回流。
DREM型。..
为了防止比例电磁阀处不可接受的高电控电流的液压保护，这必然会导致端口A中的压力增加，您可以选择安装弹簧加载的泄压阀作为大压力限制。大压力限制是根据相关压力额定值预先设定的。
DRE（M）型-带集成电子设备（OBE）
就功能和结构而言，这些类型对应于DRE型。在比例电磁阀上，还有一个带有控制电子设备的壳体。电源和指令值电压施加在连接器上。在工厂，指令值压力特性曲线的调整具有很小的制造公差。
技术数据
通用
尺码  10  25
重量
-DRE和DREM  4.7kg  6.0kg
-DREE和DREME  4.8kg  6.1kg
安装  位置任意
储存温度范围  –20至+80°C
环境温度范围
–DRE（M）  –20至+70°C
–DRE（M）E  –20至+50°C
液压（用HLP 46测量，ϑ油=40°C±5°C）
尺码  10  25
工作压力
-端口A和B 315bar
–端口Y在零压力下单独连接到油箱（内管Ø≥5mm；管长<2500mm）
通道A中的大设定压力
-压力额定值50  50bar
-压力等级100  100bar
-压力等级200  200bar
-压力等级315  315bar
通道A中的小设定压力为零  2bar
大压力限制（固定设置）出厂设置：
–压力等级50bar  至70 bar
–压力等级100bar  至130bar
–压力等级200bar  至230bar
–压力等级315 bar至350 bar
主阀大流量   200l/min   300l/min
先导流量   0.8l/min
液压油温度范围  –20至+80°C
粘度范围   15至380mm2/s
电气集成电子（OBE）
电源电压标称电压   24VDC
下限值   21VDC
上限值   35VDC
电流消耗  ≤1.5A
所需保险丝保护A2，时滞
输入电压   0至10V
电流   4至20mA
输出实际电流值mV 1 mV 1 mA
阀门防护等级符合EN 60529 IP 65，配合连接器已安装并锁定
DRE（M）E型集成电子设备（OBE）
函数
电子设备通过端口A和B提供电压。
命令值被施加到差分放大器端口D和E。
通过特性曲线生成器，将指令值电磁阀电流特性曲线调整到阀门，从而补偿液压系统中的非线性，从而创建线性指令值压力特性曲线。
电流控制器控制电磁阀电流，不受电磁阀线圈电阻的影响。
用于控制比例电磁阀的电子设备的电源部分是一个斩波放大器，其循环频率约为180 Hz至400 Hz。输出信号是脉宽调制（PWM）的。
为了检查电磁阀电流，可以在引脚F（+）和引脚C（-）之间测量一个与单线圈电流成比例的电压。1 mV对应1 mA电磁阀电流。
德国力士乐REXROTH比例减压阀订货号和型号：
R901214427 DRE10-6X/100YG24K4V
R901277135 DREM10-6X/100YG24K4M
R901277138 DREM10-6X/200YG24K4V
R901277139 DREM10-6X/315YG24K4M
R901298578 DREM10-6X/315YMG24K4M
R901279577 DREM10-6X/200YG24-8K4M
R901279573 DREM10-6X/100YG24-8K4M
R901279568 DREE10-61/315YG24K31A1V
R901278156 DREE10-6X/200YG24K31F1M
R901278464 DREE10-6X/200YMG24K31F1M
R901273234 DREE10-6X/200YG24K31A1M
R901289453 DREME10-6X/200YG24K31A1M
R901289456 DREME10-6X/315YMG24K31A1M

力士乐REXROTH减压阀 DREE10-6X/315YG24K31A1V
R901279568 DREE10-61/315YG24K31A1V
公称尺寸 10, B → A, 通过集成电子元件实现电气控制, 24 VDC
液压  阀门  压力阀  比例减压阀  减压阀
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
连接图    ISO 5781
产品系列    DRE(M)(E)10,20
工作压力. [bar]    315.0
体积流量 [l/min]    300.0
活塞符号    B → A
连接类型    底板安装
标称尺寸    10
驱动类型    通过集成电子元件实现电气控制
连接数    3
开关位置数    2
电源电压    24 VDC
电插头    7 芯设备插头 (6 + PE)
电气连接说明    7 针连接器 (6 + PE)，符合 EN 175201-804
连接    模拟，额定值 0 … 10 V
液压油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    4.88

力士乐REXROTH先导式比例溢流阀
内置有电子控制单元(OBE）和位置反馈器
型号DBEBE6X
通径_(NG) 6
设备系列1X
天工作压力 P 315 bar, T 250 bar
矢体积流量40I/min
特征
-具有位置反馈功能和内置式电子控制单元的先导阀，用于限制系统压力
（控制油仅在内部）
-可通过衔铁相对于压缩弹簧的位置进行调节
-位置可调，小滞后量<1%，执行时间短，
-即使当电子控制单元损坏时，也能大程度地实现过压保护
（线圈电流I>|ma）
-用于阀板安装，安装孔符合ISO 4401-03-02-0-94,
-线缆插座根据 DIN43563-AM6
-适用于内置式电子控制单元
CE，EMV 规范 EN 61000-6-2:2002-08 和EN 61000-6-3:2002-08 均能满足
Ue=24Vnom=
电气连接6P+PE
控制信号
-标准型 0...+10 V (A1)
-变型 4...20 mA (F1)
出厂时已校准阀特性曲线
功能，剖面图
概述
DBEBE6X型比例溢流阀是用来限制系统压力的先导阀。可利用内置式电子控制单元，通过位置可调的比例电磁铁进行控制。
使用这些阀能够实现较短的执行时间和较小的滞后量。
基本原理
通过电子控制单元确定某个设定值，对系统压力进行调节。电子控制单元根据设定值对位置可调的电磁铁进行控制。
比例电磁阀用来克服弹簧力保持住位置，弹簧力与系统压力成正比。
通过供油孔将流量小于<0,61/min的控制油供应给先导级。
通过锥孔/座孔构造确定压力级“Pmax”。
提供大程度的过压保护
如果电子控制单元中出现故障，并因此失控而超过了线圈电流（Imax），则主要由大弹簧力来实现过压保护。
圆柱头螺丝  2910151166
线缆插座
1834482022
1834482026
1834482023
1834482024
1834482252
测试与维修设备
VT-PE-TB3 型测试盒
VT-PA-2 型测量适配器6P+PE
技术参数
常规参数
结构型式
先导级    座阀
主级    滑阀
控制    具有位置调节功能的比例电磁阀，OBE
安装方式    板式连接,NG6 安装孔 (ISO 4401-03-02-0-94)
安装位置    任意
环境温度范围    -20...+50℃
质量    3.4kg
抗振强度，试验条件    大25g，三维随机振动试验（24小时)
液压参数(使用HLP 46 的测定值，油=40℃士5°C)
液压油    符合DIN51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值    20...00mm²/s
大允许值    10...800mm²/s
液压油温度范围    -20...+70℃
液压油的大允许污染程度清洁度等级根据ISO 4406 (c)    等级18/16/131)
大调节压力（当Q=1I/min)    80bar    180bar    315bar
小压力（当 Q=1 I/min)    7bar    8bar    10bar
大过压保护
机械式，例如当线圈电流I>Ima    <90bar    <190bar    <325bar
大工作压力    接口P：315bar
大压力    接口T：250bar
控制油流量    大约0,6Vmin
大流量    40Vmin
静态/动态参数
滞后量    ≤1%
加工公差    ≤±50%
执行时间
100%信号变化    70ms
10%信号变化    15ms
温度波动    <1% 当AT= 40°C
电气参数，集成于阀中的电子控制单元
相对接通时间    100%  ED
防护等级    IP 65, 根据 DIN 40050 和 IEC 14434/5
连接    线缆插座 6P+PE, DIN 43563
功耗    电磁铁45 mm=40VA大
外部保险丝    2.5 A
力士乐REXROTH先导式比例溢流阀订货号和型号：
0811402084 DBEBE6X-1X/80G24K31F1M
0811402076 DBEBE6X-1X/315G24K31A1M
R901126712 DBEBE6X-1X/315G24K31F1M
R901126712 DBEBE6X-11/315G24K31F1M

力士乐REXROTH比例溢流阀0811402076
比例溢流阀 DBEBE6X-1X/315G24K31A1M
0811402076 DBEBE6X-11/315G24K31A1M
规格 6，P → T，集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力等级315巴
模拟电子学
产品属性
连接图    ISO 4401-03-02-02-94
产品系列    DBEBE6X
工作压力[bar]    315
流量[l/min]    40
滑阀符号    P→T
连接类型    底板安装
大小    6.
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
符合性说明    EMC指令EN 61000-6-2:2002-08和EN 61000-6-3:2002-08
液压油    HL，HLP
密封    NBR
重量[kg]    3.5
力士乐二通逻辑阀R900909245 LC32A05D74/
