AVENTICS气动电磁阀现货5653010000，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

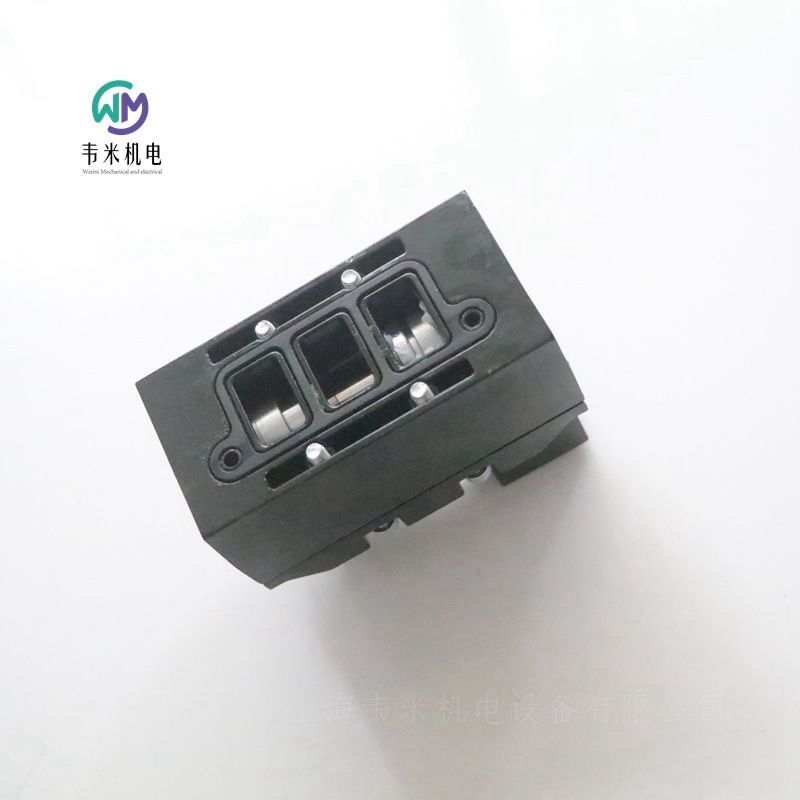

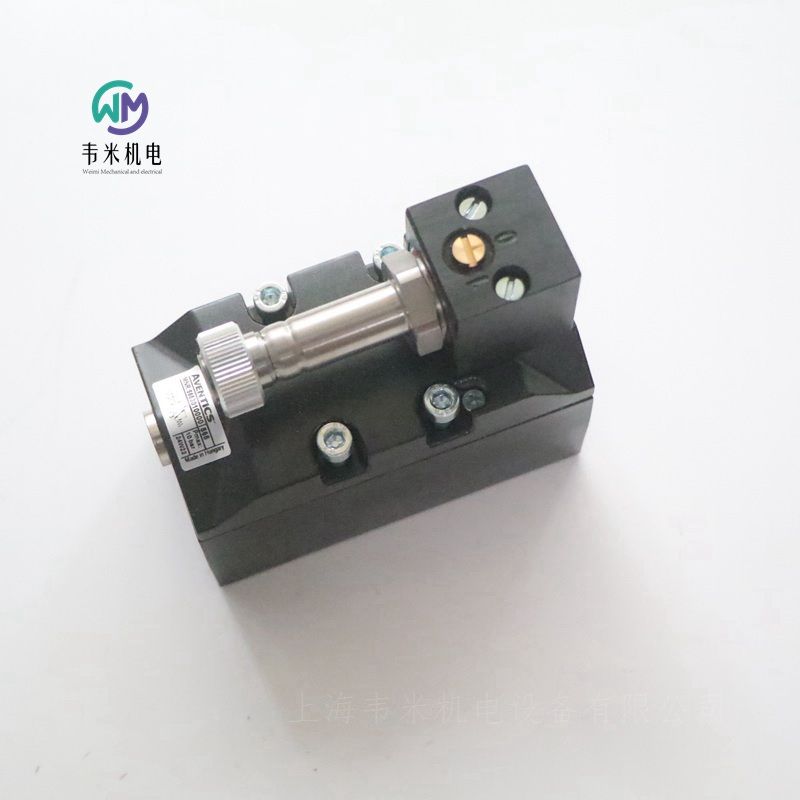

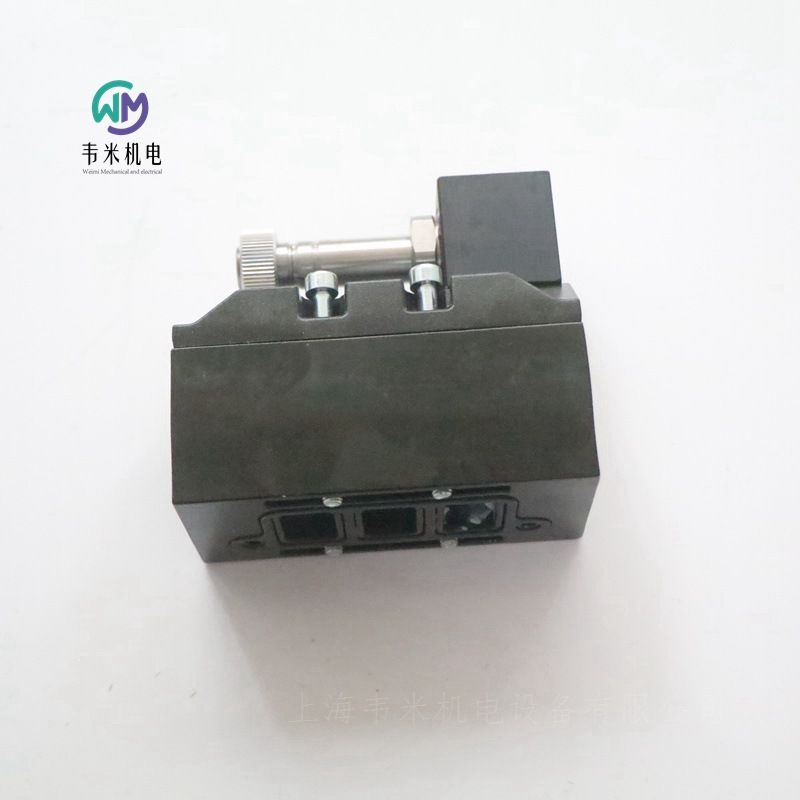

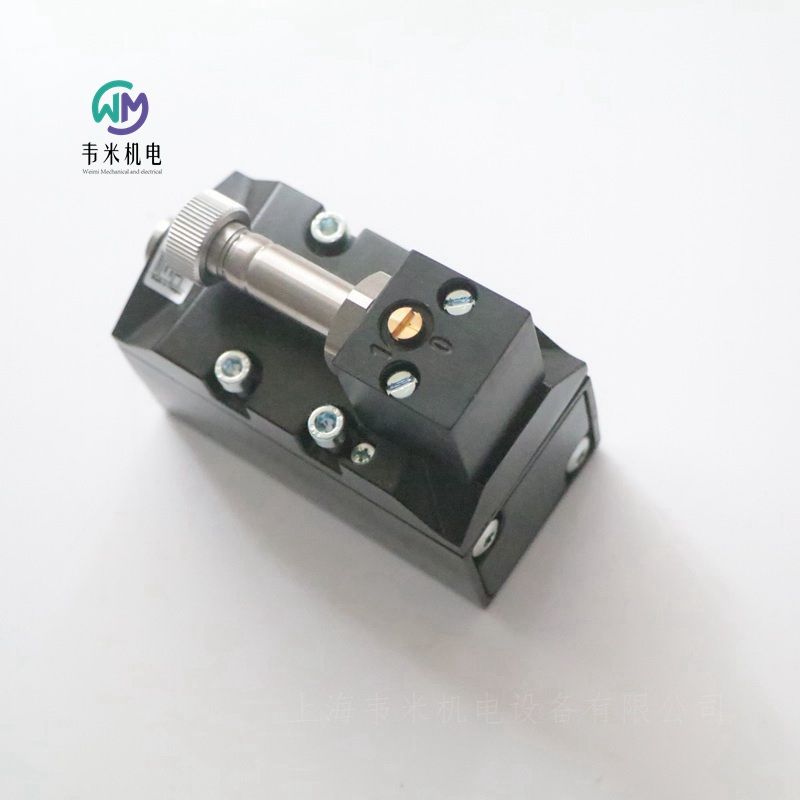

安沃驰AVENTICS二位三通换向阀, 系列 565 5653010000
V565-3/2NC-SR-NO_COIL
安沃驰 563/565/567 系列铝质外壳产品适合安装到单个或多个歧管底座上，流速性能高达 13620 l/min，工作压力可高达 30 bar。
规格
操作电子
额定流量Qn4240 l/min
换向原理3/2
结构常开/常闭
小运行压力3.5 bar
大运行压力10 bar
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
阀门结构形式提动阀
带有导线盒的基础阀门不带线圈的基阀
连接类型底板连接
控制压力小3.5 bar
大控制压力10 bar
低环境温度-20 °C
高环境温度50 °C
介质温度小值-20 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
压缩空气 接口 人口G 1/2
暂载率100 %
重量0.75 kg
特点
坚固的铝质外壳
模块组装
适用于高流速/高工作压力
恶劣环境的理想选择
带气动操作的版本其应用温度可高达 120°C
安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。
阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀
压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。
真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。
传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。
连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。
安沃驰AVENTICS气动元件应用领域：
印刷和印染加工
化学工业
回收利用和垃圾处理
海洋能源
汽车
近海工程
交通技术
工程机械
采矿
水工钢结构
水泥工业
制糖工业
制浆和造纸
成型机床和压机
石油和天然气钻井设备（陆基）
切削机床
船舶技术
船厂设备
塑料机械和压铸机
装配和搬运
太阳能
道路车辆和商用车辆
橡胶加工
能源技术
波浪实验室
半导体和电子
舞台技术
物料搬运技术
物料搬运和转运技术
包装和加工
模拟技术
木材加工和处理
冶金
玻璃制造
隧道掘进机
农业和林业机械
卧式钻床
发动机
挖泥机
检测技术
矿石处理
运动中的结构
风能
安沃驰AVENTICS调压阀-0821302080
阀门结构形式 提动阀
外壳 黄铜,聚酰胺,铝材
密封件材料 丙烯树胶
Qn 1-2 600 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
结构特点 提动阀
工作压力范围 1 ... 16 bar
调节范围 小/大 1 ... 8 bar
低 / 高环境温度 -10 ... 70 °C
介质温度范围 -10 ... 70 °C
介质 压缩空气
压力低于环境和介质温度15°C ，并且允许的高温度为3°C 。
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820258003
操作元件 双线圈
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 气动
结构特点 滑阀，正重叠
操作 气动
先导 外部的
密封原理 软密封
流量值 1500 l/min
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
重量 0.188 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS传感器, 系列 SN2-0830100480
多芯插头 M8, 3-針
延长脉冲持续时间
电子 PNP
间接安装用于气缸系列 TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
连接方式型 电子 PNP
功能 电子 PNP
外壳 聚酰胺
防护等级 IP67
芯数 3-針
接口尺寸 M8
类型 多芯插头
防护等级 IP67
开关点精度 ±0,1 mT
额定电流，接通状态 < 15 mA
静态电流（无负荷） < 10 mA
在使用干簧传感器时，我们推荐使用一个短路保护装置（SCPD）。
安沃驰AVENTICS先导阀, 系列 DO35-1827414016
复位型 带弹簧复位
结构特点 提动阀
密封件材料 氟-树胶
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 140 l/min
Qn 2-3 130 l/min
工作电压 AC 230 V
操作 电子
结构特点 提动阀
操作 电子
密封原理 软密封
工作压力范围 0 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
额定流量 2-3 130 l/min
暂载率 100 %
固定螺栓 M4
启动力矩公差 +0,3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 HF04-0820062501
HF04 - 5/2DS - 024DC
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0.9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0.25 Nm
重量 0.048 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060176
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060211
驱动电压 24 V DC5/2Qn = 800 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, M8, 4-針手动控制装置 : 锁定式单线圈带弹簧复位/空气弹簧复位先导 : 内部
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 DIN EN 60947-5-2
防护等级 IP65
芯数 4-針
接口尺寸 M8
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子 等级 III
防护等级 带接口 IP65
发光二极管状态显示 黄色
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-R422100970
驱动电压 24 V DC5/2Qn = 800 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, M8, 3-針手动控制装置 : 锁定式单线圈带弹簧复位/空气弹簧复位先导 : 内部
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 DIN EN 60947-5-2
防护等级 IP65
芯数 3-針
接口尺寸 M8
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子 等级 III
防护等级 带接口 IP65
发光二极管状态显示 黄色
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060601
驱动电压 24 V DC5/2Qn = 800 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 内部
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060861
驱动电压 24 V DC5/2Qn = 800 l/min预控阀的宽度 : 15 mm底板连接 管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型可以组装成块手动控制装置 : 按钮式单线圈带弹簧复位/空气弹簧复位先导 : 外部的
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 盘式原理
工作压力范围 -0.9 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
拧紧螺栓的小扭力 2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS压缩空气软管, 系列 TU1-S-PUR-R412014559
适用于动态引脚排列
外部直径 12 mm
壁厚 1.5 mm
材料：管子 聚酯-聚氨酯
颜色 天然
长度 50 m
运行压力大可达 20 °C 10 bar
低 / 高环境温度 -30 ... 80 °C
外部校准
适合在牵引链中使用
安沃驰AVENTICS传感器, 系列 ST9-0830100486
连接方式型 簧片型
外壳 聚酰胺
防护等级 IP67,IP65
芯数 3-針
接口尺寸 M8
类型 多芯插头
凹槽宽度 9 mm 沟槽
用于气缸系列 KHZ
防护等级 IP67 IP65
开关点精度 ±0,1 mT
额定电流，接通状态 < 7 mA
静态电流（无负荷） < 3 mA
振动阻力 60 g (50 ... 2000 Hz)
冲击阻力 100 g / 11 ms
在使用干簧传感器时，我们推荐使用一个短路保护装置（SCPD）。
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058361
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, M8, 4-針手动控制装置 : 按钮式单线圈带弹簧复位先导 : 外部的
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 DIN EN 60947-5-2
防护等级 IP65
芯数 4-針
接口尺寸 M8
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1500 l/min
标准化电路接口 DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子 等级 III
防护等级 带接口 IP65
发光二极管状态显示 黄色
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058501
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 锁定式双线圈先导 : 内部
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1500 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058601
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 内部
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1500 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058651
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 外部的
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1500 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058761
5/2Qn = 1500 l/min预控阀的宽度 : 15 mm底板连接 管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型可以组装成块手动控制装置 : 锁定式单线圈带弹簧复位先导 : 外部的
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 盘式原理
工作压力范围 -0.9 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
额定流量Qn 1500 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在 DIN EN 60715 导轨上组装 TH35 x 15
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058128
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压 AC 230 V
工作电压 AC 230 V
操作 电子
结构特点 滑阀，正重叠
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1500 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
无用发射符合 EN 50081:1992
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS安沃驰2x3/2换向阀, 系列 WV02-0820037152
2x3/2Qn = 600 l/min预控阀的宽度 : 15 mm常开/常闭管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 锁定式先导 : 内部
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 600 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
先导 内部
密封原理 软密封
工作压力范围 2.2 ... 10 bar
控制压力 小/大 2.2 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 600 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
接通时间型号 12 ms
关闭时间型号 24 ms
在多线路导线板上的组装 PRS-导线板
固定螺栓 M3
重量 0.16 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS三位五通换向阀, 系列 CD02-AL-0820039316
ISO 15407-118 mm5/3中位封闭Qn = 400 l/min压缩空气 接口 出口 VDMA 02底板电气连接 2, 多芯插头, ISO 15217, C 型手动控制装置 锁定式
标准化 ISO 15407-1
尺寸 18 mm
换向原理 5/3
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 400 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
工作电压DC 24 V
结构特点 滑阀，正重叠
先导 内部
密封原理 软密封
组合原理（闭锁原理） 底板原理
连接类型 底板连接
标准 ISO 15407-1, 18 mm
标准化电路接口 ISO 15217
工作压力范围 2.2 ... 10 bar
控制压力 小/大 2.2 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M3
重量 0.17 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 CD07-5710400000
操作元件 单面气动操作,双气控
结构特点 滑阀，正重叠
外壳 压铸锌
密封件材料 丙烯树胶
额定流量Qn 1400 l/min
压缩空气 接口 人口 M14x1,5
压缩空气 接口 出口 M14x1,5
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
流量值 1400 l/min
工作压力范围 -0.95 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0.4 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
安沃驰AVENTICS二位三通换向阀, 系列 CD07-5634461100
操作元件 按钮
换向原理 3/2
结构特点 滑阀，正重叠
按钮
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
额定流量Qn 1400 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点 滑阀，正重叠
操作 机械式
换向原理 3/2
密封原理 软密封
额定流量Qn 1400 l/min
工作压力范围 -0.95 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
压缩空气中的含油量 0 ... 1 mg/m3
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
安沃驰AVENTICS微型气缸, 系列 MNI-0822334203
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 25 mm
活塞杆螺纹 M10x1,25
标准化 ISO 6432
行程 50 mm
密封件材料 丙烯树胶,聚氨酯
防尘圈 聚氨酯
ATEX 中可选
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
标准 ISO 6432
合格证书 ATEX 中可选
压缩空气连接 内螺纹
工作压力范围 1 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.
磁性传感器必需的紧固零件
安沃驰AVENTICS二位三通换向阀, 系列ST-0820031061
3/2Qn = 280 l/min预控阀的宽度 : 15 mm常闭/常闭管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 锁定式单线圈带弹簧复位先导 : 内部
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀
外壳 不锈钢
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
先导 内部
密封原理 金属密封
工作压力范围 2 ... 10 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 5 ... 25 mg/m3
额定流量Qn 280 l/min
防护等级 带接口 IP65
暂载率 100 %
固定螺栓 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
启动力矩公差 ±0,5
重量 0.22 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。
安沃驰AVENTICS二位五通换向阀, 系列 ST-0820030161
操作元件 双线圈
换向原理 5/2
结构特点 滑阀
外壳 不锈钢
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀
先导 内部
密封原理 金属密封
工作压力范围 2 ... 10 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 5 ... 25 mg/m3
额定流量Qn 280 l/min
防护等级 带接口 IP65
暂载率 100 %
固定螺栓 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
启动力矩公差 ±0,5
重量 0.32 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。
安沃驰AVENTICS二位五通换向阀, 系列 ST-0820030153
5/2Qn = 280 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 内部
操作元件 双线圈
换向原理 5/2
结构特点 滑阀
外壳 不锈钢
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压 AC 24 V
操作 电子
先导 内部
密封原理 金属密封
工作压力范围 2 ... 10 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 5 ... 25 mg/m3
额定流量Qn 280 l/min
防护等级 带接口 IP65
暂载率 100 %
固定螺栓 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
启动力矩公差 ±0,5
重量 0.32 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。
安沃驰AVENTICS二位五通换向阀, 系列 ST-0820030151
5/2Qn = 280 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 内部
操作元件 双线圈
换向原理 5/2
结构特点 滑阀
外壳 不锈钢
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
先导 内部
密封原理 金属密封
工作压力范围 2 ... 10 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 5 ... 25 mg/m3
额定流量Qn 280 l/min
防护等级 带接口 IP65
暂载率 100 %
固定螺栓 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
启动力矩公差 ±0,5
重量 0.32 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 型 2-0820025303
ISO 5599-1ISO 25/2带弹簧复位单线圈Qn = 2500 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, M12, 3-針手动控制装置 锁定式
标准化 ISO 5599-1
尺寸 ISO 2
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
芯数 3-針
接口尺寸 M12
类型 多芯插头
额定流量Qn 2500 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 2
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 2500 l/min
防护等级 带接口 IP65
发光二极管状态显示 黄色
理论电阻 1480 Ω
暂载率 100 %
安装螺钉 M6 带有内六角
拧紧螺栓的小扭力 4 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 型 2-0820025326
ISO 5599-1ISO 25/2双线圈Qn = 2500 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, M12, 3-針手动控制装置 按钮式
标准化 ISO 5599-1
尺寸 ISO 2
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
芯数 3-針
接口尺寸 M12
类型 多芯插头
额定流量Qn 2500 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 2
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 2500 l/min
防护等级 带接口 IP65
发光二极管状态显示 黄色
理论电阻 1480 Ω
暂载率 100 %
安装螺钉 M6 带有内六角
拧紧螺栓的小扭力 4 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024004
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压 AC 110 V
工作电压 AC 110 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024961
ISO 5599-1ISO 15/2带CNOMO-连接板的引导阀带弹簧复位单线圈Qn = 1060 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, EN 175301-803, A型手动控制装置 锁定式ATEX 中可选
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024075
ISO 5599-1ISO 15/2带CNOMO-连接板的引导阀带弹簧复位单线圈Qn = 1060 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, EN 175301-803, A型手动控制装置 按钮式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压 AC 230 V
工作电压 AC 230 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024250
ISO 5599-1ISO 15/2带空气弹簧复位单线圈Qn = 1060 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, M12, 3-針手动控制装置 按钮式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
芯数 3-針
接口尺寸 M12
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
发光二极管状态显示 黄色
理论电阻 1480 Ω
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024276
ISO 5599-1ISO 15/2带空气弹簧复位单线圈Qn = 1060 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, M12, 3-針手动控制装置 锁定式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
芯数 3-針
接口尺寸 M12
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
发光二极管状态显示 黄色
理论电阻 1480 Ω
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024991
ISO 5599-1ISO 15/2带CNOMO-连接板的引导阀带弹簧复位单线圈Qn = 1060 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, EN 175301-803, A型手动控制装置 锁定式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024992
ISO 5599-1ISO 15/2带CNOMO-连接板的引导阀双线圈Qn = 1060 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, EN 175301-803, A型手动控制装置 锁定式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
AVENTICS气动电磁阀现货5653010000
