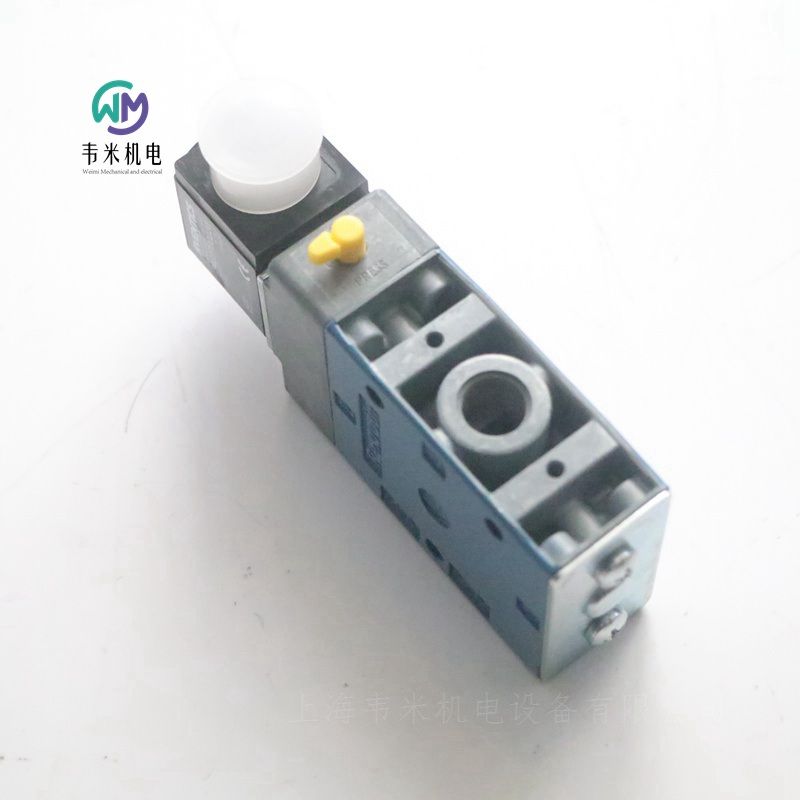

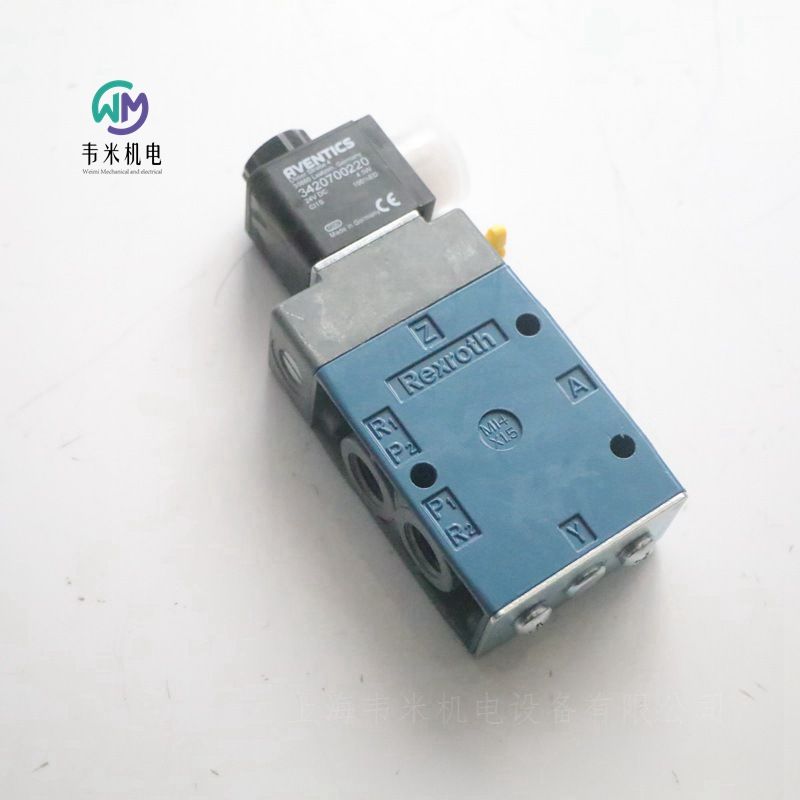

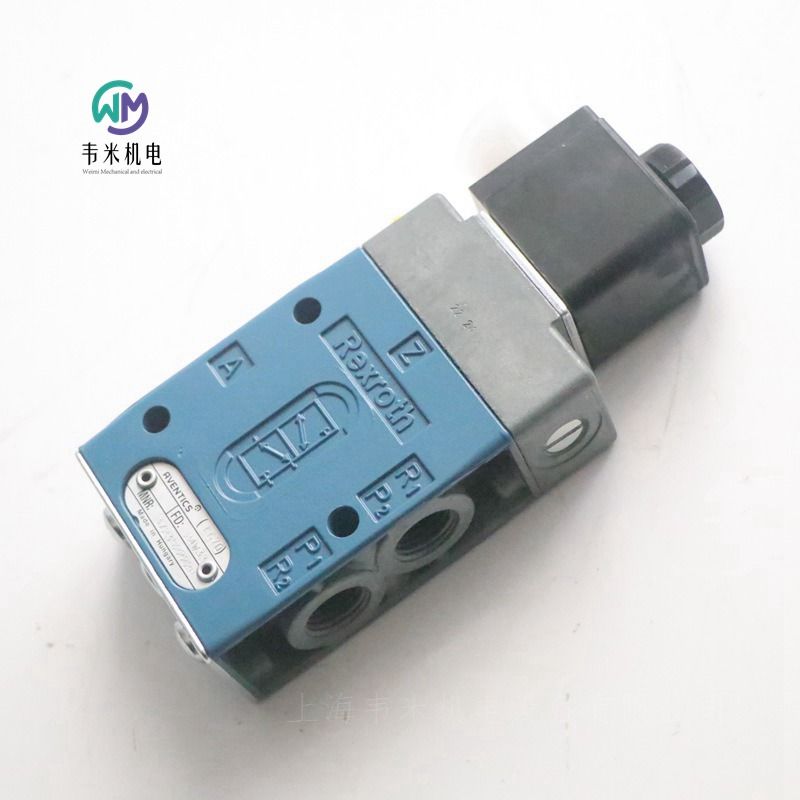

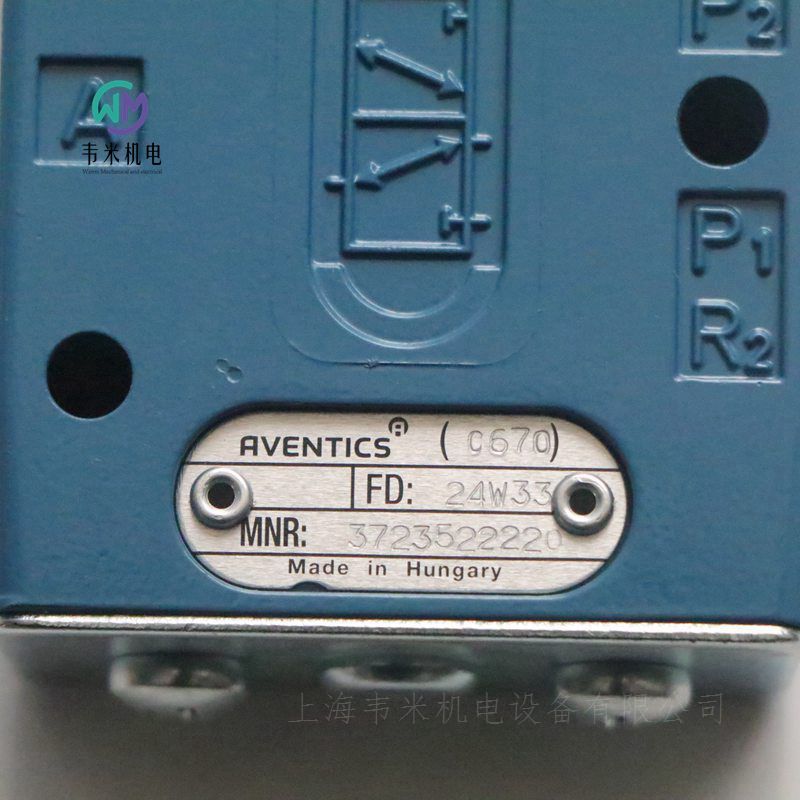

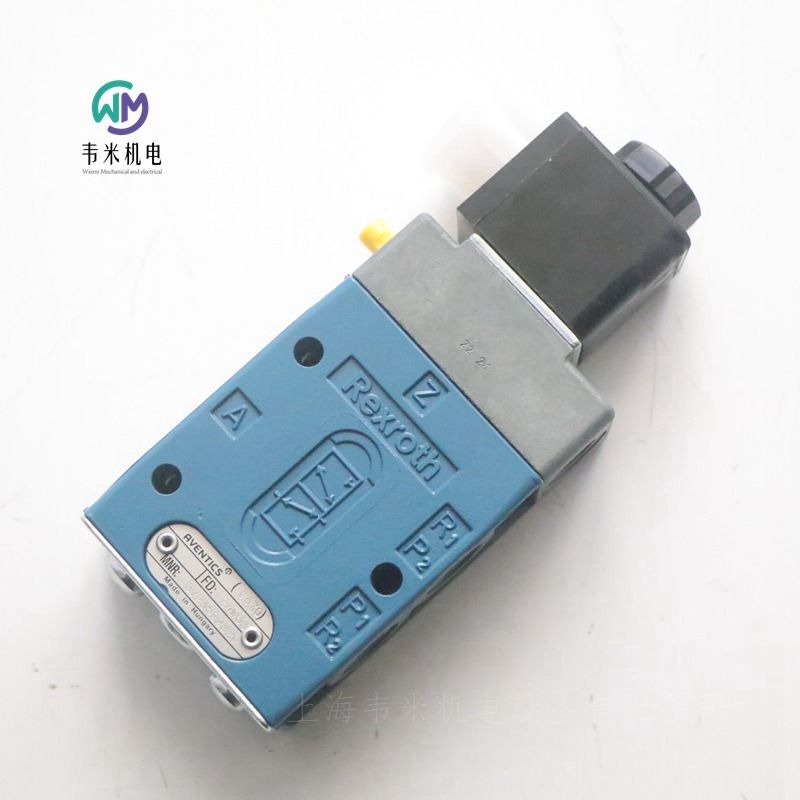

安沃驰电磁阀现货库存3723522220，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！
安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。
阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀
压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。
真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。
传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。
连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。
安沃驰AVENTICS气动元件应用领域：
印刷和印染加工
化学工业
回收利用和垃圾处理
海洋能源
汽车
近海工程
交通技术
工程机械
采矿
水工钢结构
水泥工业
制糖工业
制浆和造纸
成型机床和压机
石油和天然气钻井设备（陆基）
切削机床
船舶技术
船厂设备
塑料机械和压铸机
装配和搬运
太阳能
道路车辆和商用车辆
橡胶加工
能源技术
波浪实验室
半导体和电子
舞台技术
物料搬运技术
物料搬运和转运技术
包装和加工
模拟技术
木材加工和处理
冶金
玻璃制造
隧道掘进机
农业和林业机械
卧式钻床
发动机
挖泥机
检测技术
矿石处理
运动中的结构
风能
安沃驰AVENTICS二位三通换向阀, 系列 CD07-5772075280
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
额定流量Qn 1400 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压 AC 230 V
工作电压 AC 230 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1400 l/min
额定流量 1-2 1400 l/min
额定流量 2-3 1400 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
安沃驰AVENTICS二位三通换向阀, 系列 CD07-5772085302
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
额定流量Qn 1400 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1400 l/min
额定流量 1-2 1400 l/min
额定流量 2-3 1400 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
安沃驰AVENTICS二位三通换向阀, 系列 CD07-5772960220
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
额定流量Qn 1400 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1400 l/min
额定流量 1-2 1400 l/min
额定流量 2-3 1400 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许 的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776075302
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1200 l/min
额定流量 1-2 1200 l/min
额定流量 2-3 1200 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
暂载率 100 %
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777775302
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1070 l/min
Qn 2-3 950 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776605302
标准化 NAMUR
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维,压铸锌
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 普通底板
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
先导 内部
密封原理 软密封
标准 NAMUR
工作压力范围 3 ... 10 bar
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1200 l/min
额定流量 1-2 1200 l/min
额定流量 2-3 1200 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列-0822123006
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 63 mm
活塞杆螺纹 M16x1,5
标准化 ISO 15552
行程 160 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
ATEX 中可选
压缩空气连接 G 3/8
压缩空气接口型号 内螺纹
标准 ISO 15552
合格证书 ATEX 中可选
压缩空气连接 内螺纹
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -20 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.
安沃驰AVENTICS二位五通换向阀, 系列 CD01-PA-5763600620
标准化 ISO 15407-1
尺寸 26 mm
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
不含LABS
标准化电路接口 EN 175301-803, C型
防护等级 IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
Qn 1-2 1010 l/min
Qn 2-3 1010 l/min
额定流量Qn 1010 l/min
压缩空气 接口 人口 按照标准DIN ISO 15407-1制造的接地板
压缩空气 接口 出口 按照标准DIN ISO 15407-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
连接类型 底板连接
标准 ISO 15407-1, 26 mm
标准化电路接口 EN 175301-803, C型
合格证书 不含LABS
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1010 l/min
压缩空气连接 依据 ISO 15407-1
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
重量 0.21 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
电压小于 50 V DC 则不带保护触点。
AVENTICS安沃驰2x二位三通 换向阀, 系列 CD01-PA-5763990220
标准化 ISO 15407-1
尺寸 26 mm
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
不含LABS
标准化电路接口 EN 175301-803, C型
防护等级 IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
Qn 1-2 1010 l/min
Qn 2-3 1010 l/min
额定流量Qn 1010 l/min
压缩空气 接口 人口 按照标准DIN ISO 15407-1制造的接地板
压缩空气 接口 出口 按照标准DIN ISO 15407-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
连接类型 底板连接
标准 ISO 15407-1, 26 mm
标准化电路接口 EN 175301-803, C型
合格证书 不含LABS
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
压缩空气连接 依据 ISO 15407-1
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
重量 0.25 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
电压小于 50 V DC 则不带保护触点。
安沃驰AVENTICS二位五通换向阀, 系列 CD01-PA-5763650220
标准化 ISO 15407-1
尺寸 26 mm
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
不含LABS
标准化电路接口 EN 175301-803
防护等级 IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
Qn 1-2 1010 l/min
Qn 2-3 1010 l/min
额定流量Qn 1010 l/min
压缩空气 接口 人口 按照标准DIN ISO 15407-1制造的接地板
压缩空气 接口 出口 按照标准DIN ISO 15407-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
连接类型 底板连接
标准 ISO 15407-1, 26 mm
标准化电路接口 EN 175301-803
合格证书 不含LABS
控制压力 小/大 2 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1010 l/min
压缩空气连接 依据 ISO 15407-1
防护等级 带接口 IP65
暂载率 100 %
接通时间型号 17 ms
关闭时间型号 17 ms
安装螺钉 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
重量 0.26 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
电压小于 50 V DC 则不带保护触点。
安沃驰AVENTICS圆形插头, 系列 CON-RD-1824484029
记录 CANopen
连接类型 螺钉
屏蔽 有屏蔽功能
外壳 压铸锌
UL (Underwriters Laboratories)
防护等级 IP67
连接类型 螺钉
低 / 高环境温度 -40 ... 85 °C
额定电压 48 V AC/DC
防护等级 IP67
重量 0.072 kg
规定的保护等级只适用于已安装和检查的状态。
安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406021
实用原则 单作用式，不受压缩回
缓冲 弹性
活塞直径 12 mm
行程 10 mm
压缩空气连接 M5
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
用于0822406310材料的活塞：聚氨酯
安沃驰AVENTICS四位五通换向阀, 系列 740-5727560920
换向原理 5/4
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 950 l/min
压缩空气 接口 人口 10x1
压缩空气 接口 出口 10x1
工作电压DC 24 V
操作 电子
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 盘式原理 单重底板原理
工作压力范围 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 20 ms
关闭时间型号 54 ms
在多线路导线板上的组装 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
提示：为确保阀门的工作性能，低工作压力不应低于 3 bar ！
安沃驰AVENTICS二位五通换向阀, 系列 740 - 5727465302
操作元件 双线圈
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 950 l/min
压缩空气 接口 人口 10x1
压缩空气 接口 出口 10x1
操作 电子
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 盘式原理 单重底板原理
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 40 ms
在多线路导线板上的组装 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 740-5727415302
操作元件 双线圈
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
操作 电子
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 盘式原理 单重底板原理
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
反向极性保护 反极性保护
兼容性目录 See table
暂载率 100 %
接通时间型号 40 ms
在多线路导线板上的组装 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 740-BV-R412009671
操作元件 双线圈
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803, A型
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口 8x1
工作电压 AC 230 V
工作电压 AC 230 V
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理 盘式原理
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 700 l/min
标准化电路接口 EN 175301-803, A型
防护等级 带接口 IP65
反向极性保护 反极性保护
兼容性目录 14
暂载率 100 %
接通时间型号 40 ms
在多线路导线板上的组装 PRS-导线板
重量 0.319 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 CD12-5724555202
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 EN 175301-803:2006
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 4000 l/min
Qn 2-3 4000 l/min
额定流量Qn 4000 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 4000 l/min
额定流量 1-2 4000 l/min
额定流量 2-3 4000 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725405280
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 4100 l/min
压缩空气 接口 人口 M22x1,5
压缩空气 接口 出口 M22x1,5
工作电压 AC 230 V
工作电压 AC 230 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 4100 l/min
先导排气 带定向先导排气口的
反向极性保护 反极性保护
兼容性目录 See table
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725455280
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 4100 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压 AC 230 V
工作电压 AC 230 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 4100 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
反向极性保护 反极性保护
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725475202
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 4100 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 4100 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
反向极性保护 反极性保护
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725475270
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 4100 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压 AC 110 V
工作电压 AC 110 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 4100 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
反向极性保护 反极性保护
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
安沃驰AVENTICS二位五通换向阀, 系列 740-5727470220
复位型 带空气弹簧复位
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚甲醛,聚酰胺
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1100 l/min
压缩空气 接口 人口 10x1
压缩空气 接口 出口 10x1
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 盘式原理 单重底板原理
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1100 l/min
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 17 ms
关闭时间型号 26 ms
在多线路导线板上的组装 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS四位五通换向阀, 系列 740-5727510220
换向原理 5/4
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 盘式原理 单重底板原理
工作压力范围 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 20 ms
关闭时间型号 54 ms
在多线路导线板上的组装 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
提示：为确保阀门的工作性能，低工作压力不应低于3 bar ！
安沃驰AVENTICS二位五通换向阀, 系列 740 - 5727405280
复位型 带空气弹簧复位
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
工作电压 AC 230 V
工作电压 AC 230 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理 盘式原理
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 17 ms
关闭时间型号 24 ms
在多线路导线板上的组装 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位三通换向阀，电气操作, 系列 NL2-SOV-0821300922
结构特点 提动阀
外壳 压铸锌
密封件材料 丙烯腈合成材料
标准化电路接口 ISO 6952
防护等级 IP65
接口尺寸 ISO 6952, B 型
类型 多芯插头
Qn 1-2 1100 l/min
Qn 2-3 450 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
结构特点 提动阀, 可以组装成块
组成部分 二位三通换向阀，电气操作
额定流量 1-2 1100 l/min
额定流量 2-3 450 l/min
工作压力范围 2.5 ... 10 bar
介质 压缩空气 中性气体
介质温度范围 -10 ... 60 °C
低 / 高环境温度 -10 ... 60 °C
先导 内部
密封原理 软密封
颗粒大小 max. 5 μm
根据标准 DIN EN 61140 评定的保护等级（安全等级） 带插头 IP65
暂载率 100 %
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
ATEX可选： ATEX 标志取决于选择的先导阀。
安沃驰电磁阀现货库存3723522220
