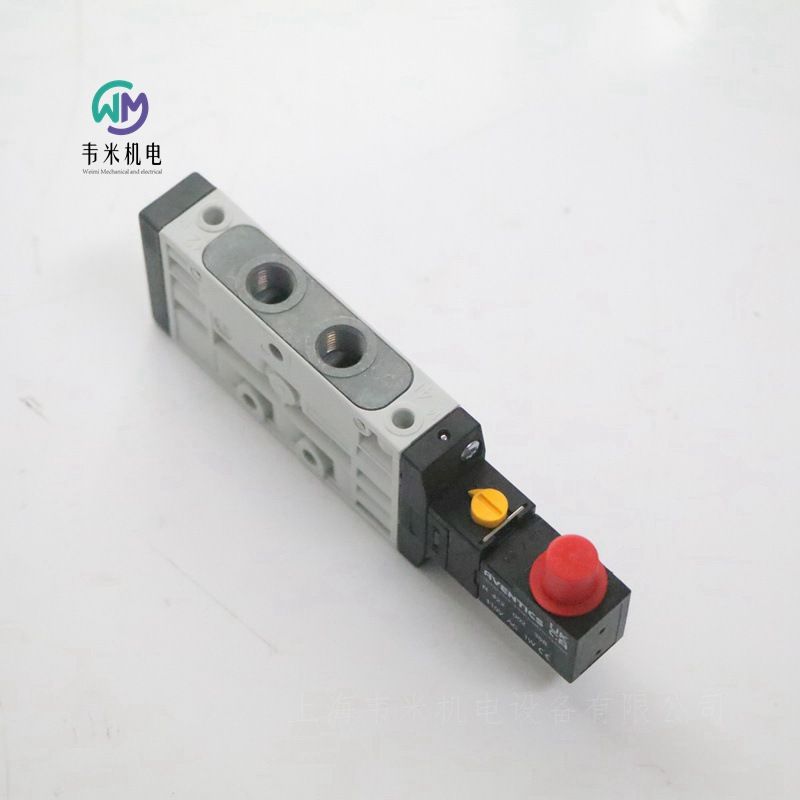

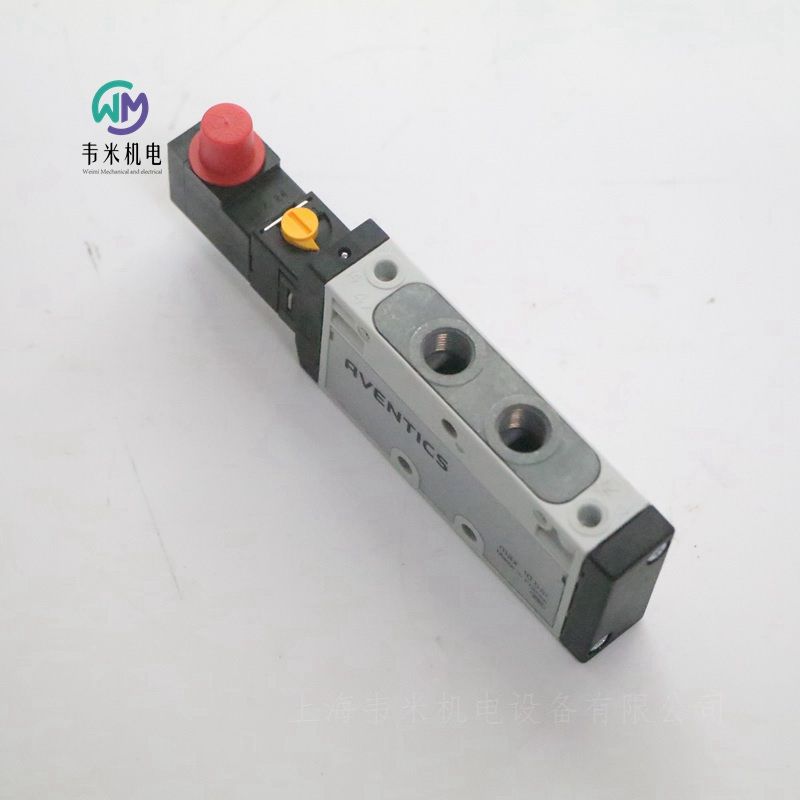

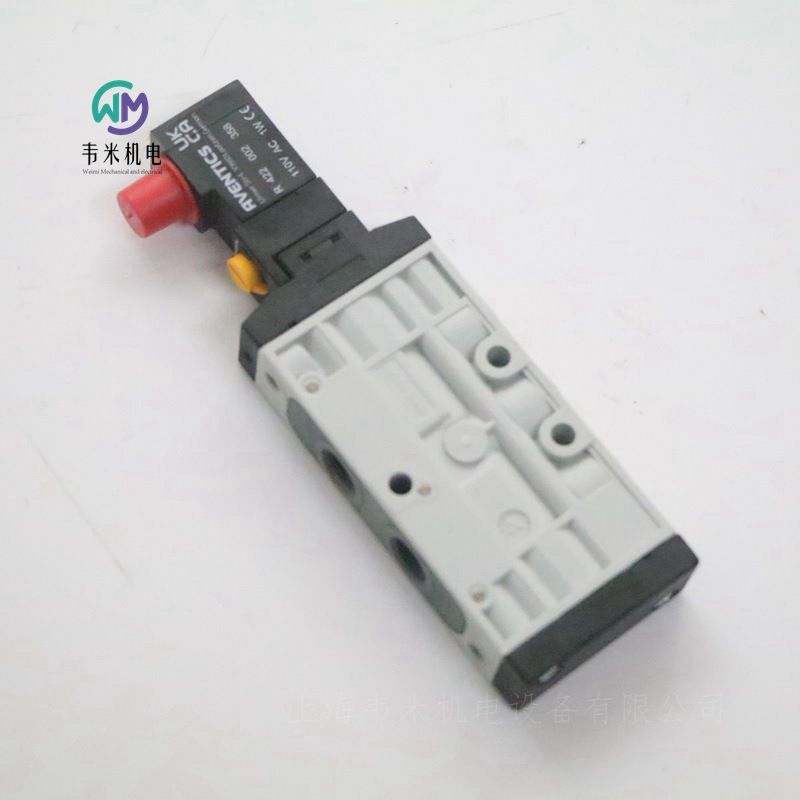

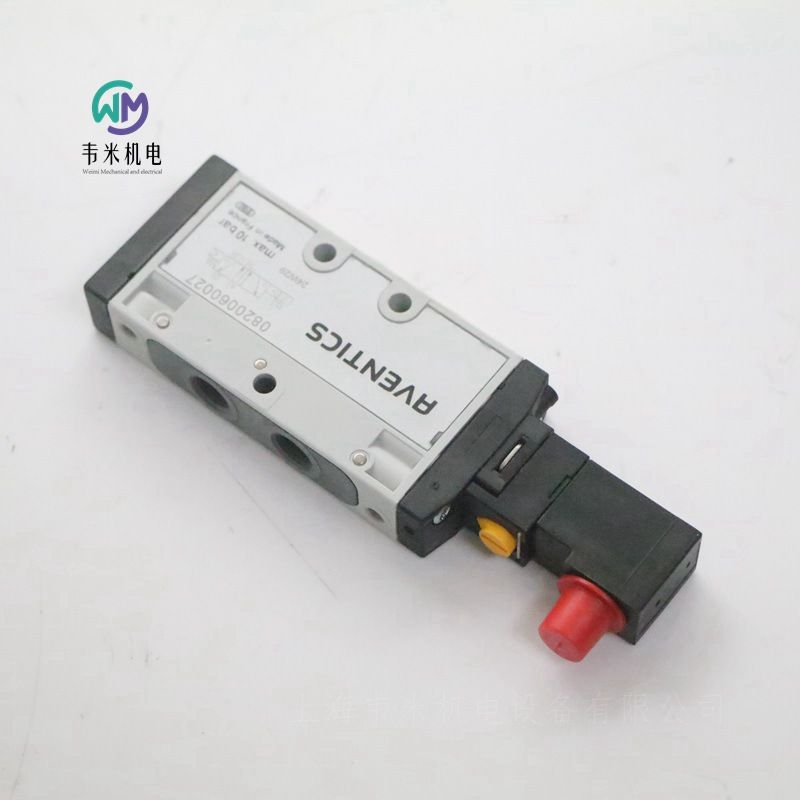

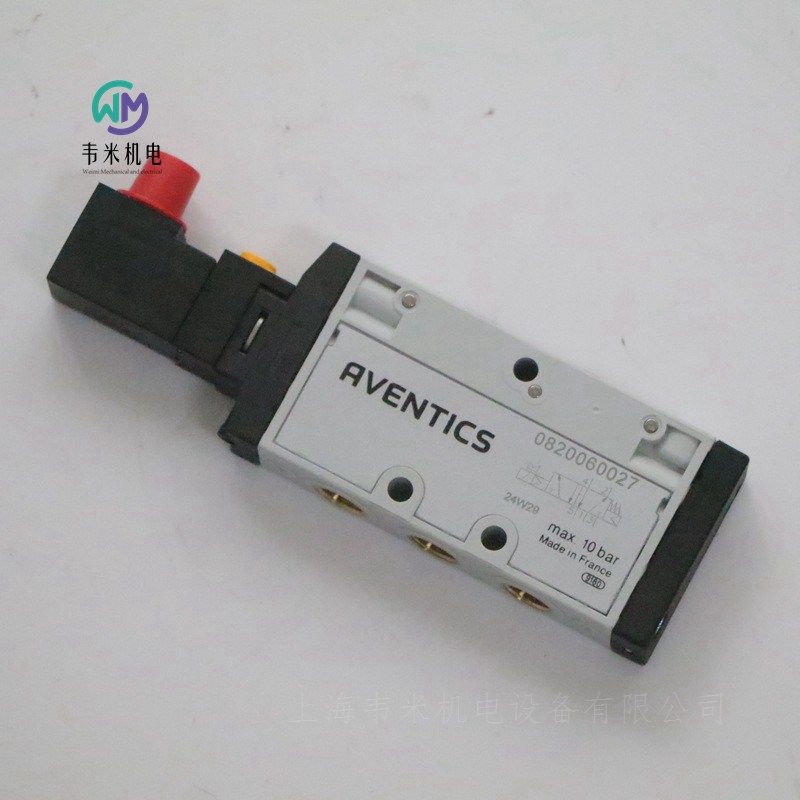

安沃驰气动电磁阀0820060027，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！
安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。
阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀
压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。
真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。
传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。
连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060026
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
备注 这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060771
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 盘式原理
工作压力范围 -0.9 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
拧紧螺栓的小扭力 2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060076
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
备注 这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725480220
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 4100 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 4100 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
反向极性保护 反极性保护
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725400220
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 4100 l/min
压缩空气 接口 人口 M22x1,5
压缩空气 接口 出口 M22x1,5
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 4100 l/min
先导排气 带定向先导排气口的
反向极性保护 反极性保护
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725550220
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 4100 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 4100 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725560220
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 4100 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 4100 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
安沃驰AVENTICS三位五通换向阀, 系列 CD12-5725680220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 3600 l/min
Qn 2-3 4100 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007197
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 1/2
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
额定流量Qn 5100 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007176
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 3/8
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
额定流量Qn 5100 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 :
安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007193
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 3/8
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
额定流量Qn 5100 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007200
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 3/8
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
额定流量Qn 5100 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007221
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 40 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 1/2
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
额定流量Qn 5100 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
调节范围 小/大 0.5 ... 10 bar
压力输送 单的
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 7 : 7 : -
安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006209
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2600 l/min
压缩空气连接 G 3/8
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 28 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006184
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2600 l/min
压缩空气连接 G 3/8
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 28 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS二位三通换向阀，电气操作, 系列 AS2-SOV-R412006268
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
额定流量Qn 2000 l/min
压缩空气 接口 人口 G 3/8
压缩空气 接口 出口 G 3/8
结构特点 提动阀, 可以组装成块
组成部分 二位三通换向阀，电气操作
额定流量 1-2 2000 l/min
额定流量 2-3 380 l/min
介质 压缩空气 中性气体
介质温度范围 -10 ... 50 °C
低 / 高环境温度 -10 ... 50 °C
密封原理 软密封
颗粒大小 max. 25 μm
重量 0.219 kg
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
ATEX可选： ATEX 标志取决于选择的先导阀。
安装墙壁的时候必须要有一个小的静音器（请参见配件栏，比如 R412004817）。
安沃驰AVENTICS二位三通截止阀，机械操作, 系列 AS3-BAV-R412007260
锁定式 锁定式
结构特点 球阀
管状端头
外壳 聚酰胺
密封件材料 聚四氟乙烯
适合ATEX
Qn 1-2 11000 l/min
Qn 2-3 130 l/min
压缩空气 接口 人口 G 3/8
压缩空气 接口 出口 G 3/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点 球阀
操作 机械式
封闭方式，封闭类型 锁定式
操作元件 管状端头
密封原理 金属密封
合格证书 适合ATEX
工作压力范围 0 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
颗粒大小 max. 25 μm
重量 0.446 kg
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
安沃驰AVENTICS二位三通换向阀，气动操作, 系列 AS3-SOV-R412007263
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶
适合ATEX
Qn 1-2 4500 l/min
Qn 2-3 3200 l/min
额定流量Qn 4500 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
结构特点 提动阀, 可以组装成块
密封原理 软密封
合格证书 适合ATEX
工作压力范围 0 ... 16 bar
控制压力 小/大 2.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
重量 0.459 kg
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
安沃驰AVENTICS标准-喷雾润滑器, 系列 NL4-LBS-0821301502
组成部分 标准-喷雾润滑器
加油方式 手动加油
透视玻璃 配有可视玻璃
外壳 压铸锌
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 6000 l/min
压缩空气连接 G 1/2
结构特点 油雾润滑器, 可以组装成块
组成部分 标准-喷雾润滑器
安装位置 垂直
工作压力范围 0.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
加油方式 手动加油
压力必须至少低于环境和介质温度15°C ，并且允许的高温度3°C 。
整个已设置的滴水量进入压力系统.
可在运行时人工加注机油.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
加油速度为每分钟 1000 升 1-2 滴
安沃驰AVENTICS标准-喷雾润滑器, 系列 NL4-LBS-0821301542
组成部分 标准-喷雾润滑器
加油方式 手动加油
透视玻璃 配有可视玻璃
外壳 压铸锌
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 6000 l/min
压缩空气连接 G 3/4
结构特点 油雾润滑器, 可以组装成块
组成部分 标准-喷雾润滑器
安装位置 垂直
工作压力范围 0.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
加油方式 手动加油
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
整个已设置的滴水量进入压力系统.
可在运行时人工加注机油.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
加油速度为每分钟 1000 升 1-2 滴
安沃驰AVENTICS标准-喷雾润滑器, 系列 AS3-LBS-R412007235
组成部分 标准-喷雾润滑器
加油方式 运行时的半自动加油,手动加油
透视玻璃 配有可视玻璃
外壳 聚酰胺
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 8000 l/min
压缩空气连接 G 1/2
结构特点 油雾润滑器, 可以组装成块
组成部分 标准-喷雾润滑器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 0.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
油雾器的集水杯容积 80 cm3
加油方式 运行时的半自动加油 手动加油
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
只能使用带舌簧触点的ST6型传感器进行电子水平监控，供货范围包括传感器座。
传感器不包括在供货范围内，传感器安装准备已就绪。
整个已设置的滴水量进入压力系统.
大工作压力为 10 bar 时，可在运行时人工加注机油。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
加油速度为每分钟 1000 升 1-2 滴
安沃驰AVENTICS标准-喷雾润滑器, 系列 AS3-LBS-R412007229
组成部分 标准-喷雾润滑器
加油方式 运行时的半自动加油,手动加油
透视玻璃 配有可视玻璃
外壳 聚酰胺
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 8000 l/min
压缩空气连接 G 3/8
结构特点 油雾润滑器, 可以组装成块
组成部分 标准-喷雾润滑器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 0.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
油雾器的集水杯容积 80 cm3
加油方式 运行时的半自动加油 手动加油
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
只能使用带舌簧触点的ST6型传感器进行电子水平监控，供货范围包括传感器座。
传感器不包括在供货范围内，传感器安装准备已就绪。
整个已设置的滴水量进入压力系统.
大工作压力为 10 bar 时，可在运行时人工加注机油。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
加油速度为每分钟 1000 升 1-2 滴
安沃驰AVENTICS调压阀, 系列 NL1-RGS-0821302708
操作 机械式
组成部分 调压阀
二级排放 带二次排气
压力表 带有压力表
外壳 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 1350 l/min
压缩空气连接 G 1/8
组成部分 调压阀
安装位置 任意
合格证书 适合ATEX
工作压力范围 0.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀 可以组装成块
调整功能 带二次排气
压力输送 单的
操作 机械式
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
次级排气（超过设定压力≤ 0.3 bar ）.
带背部排气 (> 3 bar ).
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
建议的初级过滤 5 μm
安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸3-5813170650
标准化 ISO 5599-1
尺寸 ISO 3
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 4800 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 3
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 4800 l/min
流动电导系数C 18.9 l/(s*bar)
防护等级 带接口 IP65
兼容性目录 14
暂载率 100 %
接通时间型号 24 ms
关闭时间型号 66 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 10 Nm
重量 0.99 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 ST-0820402003
锁定式 不可锁定
换向原理 3/2
结构特点 滑阀
滚子杠杆，单向
外壳 不锈钢
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点 滑阀
操作 机械式
封闭方式，封闭类型 不可锁定
换向原理 3/2
密封原理 金属密封
额定流量Qn 280 l/min
工作压力范围 -0.95 ... 10 bar
低 / 高环境温度 -15 ... 80 °C
介质温度范围 -15 ... 80 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 5 ... 25 mg/m3
安装螺钉 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
说明：本产品只可用经过润滑的压缩空气运行。
安沃驰AVENTICS调压阀, 系列 AS2-RGS-R412006111
操作 机械式
组成部分 调压阀
二级排放 带二次排气
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2200 l/min
压缩空气连接 G 1/4
组成部分 调压阀
安装位置 任意
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀 可以组装成块
调整功能 带二次排气
封闭方式，封闭类型 用于挂锁
压力输送 单的
操作 机械式
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
次级排气（超过设定压力≤ 0.3 bar ）.
带背部排气 (> 3 bar ).
安沃驰AVENTICS微型气缸, 系列 MNI-0822332402
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 16 mm
活塞杆螺纹 M6
标准化 ISO 6432
行程 25 mm
密封件材料 氟-树胶
防尘圈 氟-树胶
压缩空气连接 M5
压缩空气接口型号 内螺纹
抗温性 耐热
标准 ISO 6432
压缩空气连接 内螺纹
工作压力范围 1 ... 10 bar
低 / 高环境温度 -10 ... 120 °C
介质温度范围 -10 ... 120 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
磁性传感器必需的紧固零件
安沃驰AVENTICS微型气缸, 系列 MNI-0822332405
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 16 mm
活塞杆螺纹 M6
标准化 ISO 6432
行程 100 mm
密封件材料 氟-树胶
防尘圈 氟-树胶
压缩空气连接 M5
压缩空气接口型号 内螺纹
抗温性 耐热
标准 ISO 6432
压缩空气连接 内螺纹
工作压力范围 1 ... 10 bar
低 / 高环境温度 -10 ... 120 °C
介质温度范围 -10 ... 120 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
磁性传感器必需的紧固零件
安沃驰AVENTICS二位五通换向阀, 系列 740-5727405302
复位型 带空气弹簧复位
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
操作 电子
抗温性 -25 °C 耐低温
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理 盘式原理
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn See table
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
反向极性保护 反极性保护
兼容性目录 See table
暂载率 100 %
接通时间型号 17 ms
关闭时间型号 24 ms
在多线路导线板上的组装 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 740-5727410220
操作元件 双线圈
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 盘式原理 单重底板原理
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 40 ms
在多线路导线板上的组装 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰气动电磁阀0820060027
