安沃驰电磁阀0820038126，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

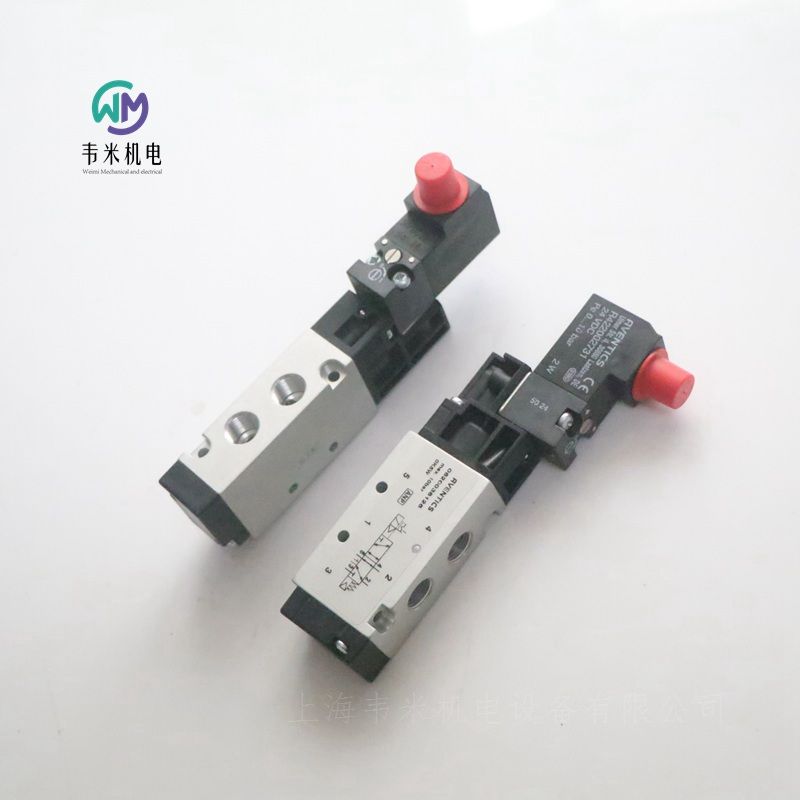

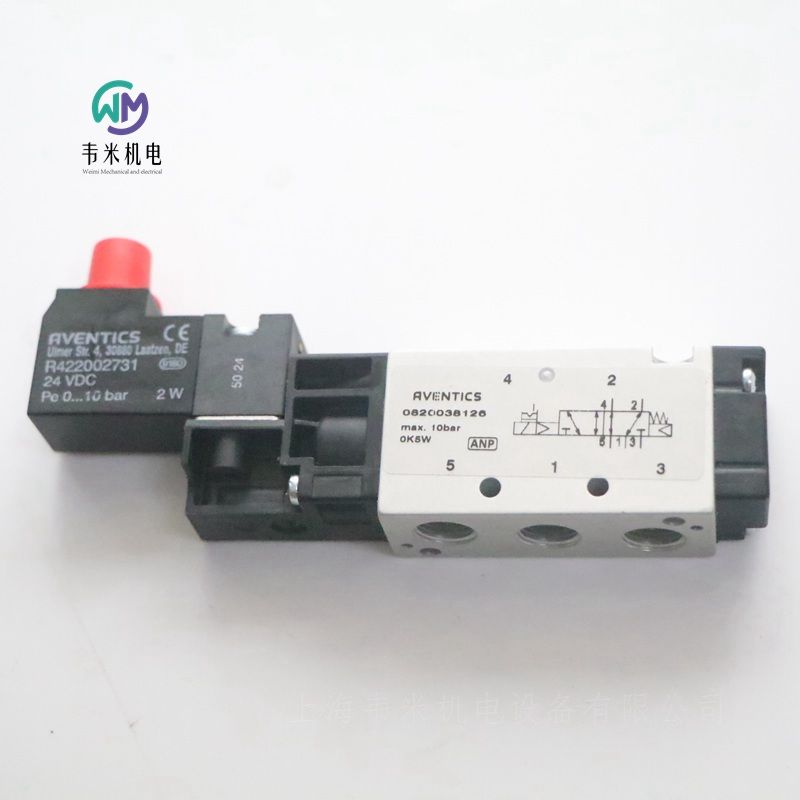

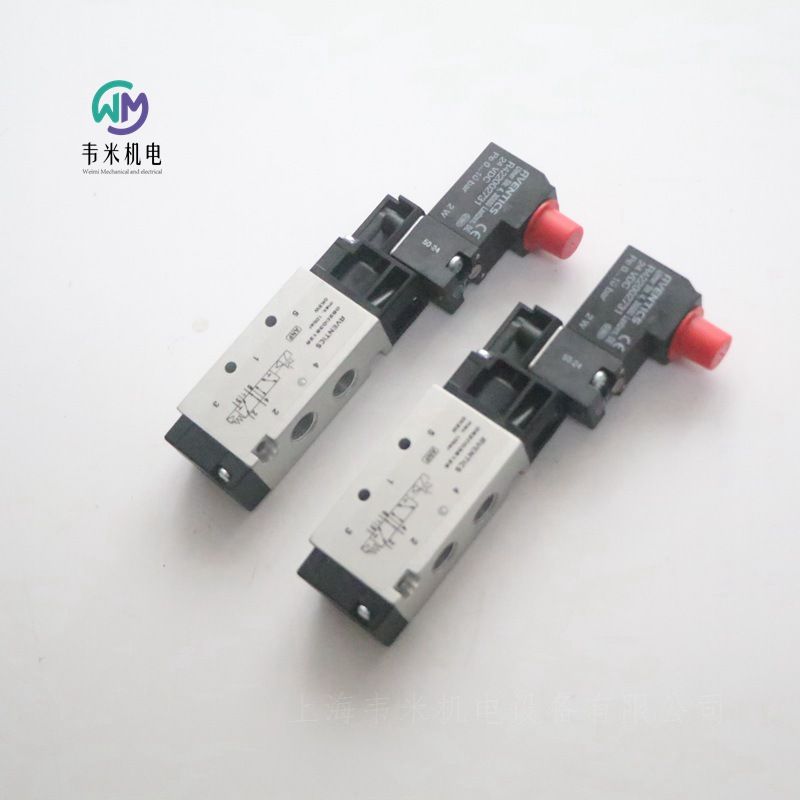

安沃驰AVENTICS二位五通换向阀, 系列 WV02 0820038126
WV02-5/2AS-024DC
安沃驰 WV02 系列带阳极氧化铝外壳滑阀的特点是开关时间短，开关压力小，而且低摩擦系数的密封件使之功耗也低。
规格
操作电子
额定流量Qn500 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力2 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
密封原理软密封
先导内部
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位/空气弹簧复位
控制压力小2 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度小值0 °C
介质温度大值60 °C
介质压缩空气
颗粒大小 max.5 μm
特点
质量轻
可靠
开关时间短 (8-12 ms)
低功耗
可互换导阀
装配在阀组模块上

安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。

阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀

压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。

真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。

传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。

连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010535
KHZ-DA-025-0030-O
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ25 mm
行程30 mm
实用原则双作用式
缓冲弹性
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力260 N
伸出运动的活塞力309 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M5
冲撞能量0.1 J
重量 0 mm行程0.164 kg
重量 +10 mm行程0.03 kg
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
活塞材料晴纶橡胶
特点
 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现



安沃驰AVENTICS微型气缸, 系列 MNI 0822333505
MNI-DA-20-0100-D-31-01-1-00-000-00
规格
标准ISO 6432
活塞- φ20 mm
行程100 mm
实用原则双作用式
缓冲气动
缓冲可调节的
磁性销钉带磁性活塞
ATEXATEX 中可选
后耳环, 集成式集成式钩形安装件
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力166 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
缓冲长度13 mm
缓冲能量1.5 J
重量0.25 kg
重量 0 mm行程0.16 kg
重量 +10 mm行程0.009 kg
大行程1100 mm
特点
坚固耐用、节省空间的设计
特点是耐用性佳，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX




安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010556
KHZ-DA-040-0040-O
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- 40 mm
行程40 mm
实用原则双作用式
缓冲弹性
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力720 N
伸出运动的活塞力792 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M6
冲撞能量0.24 J
重量 0 mm行程0.285 kg
重量 +10 mm行程0.052 kg
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
活塞材料晴纶橡胶
特点
 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列 0822120002
PRA-DA-032-0050-0-2-2-1-1-1-BAS
AVENTICS PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ32 mm
行程50 mm
实用原则双作用式
缓冲气动
缓冲可调节的
磁性销钉带磁性活塞
合格证书ATEX 中可选
ATEXATEX 中可选
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力435 N
伸出运动的活塞力505 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
缓冲长度16.5 mm
缓冲能量4.8 J
重量 0 mm行程0.5 kg
重量 +10 mm行程0.022 kg
大行程1600 mm
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件



安沃驰AVENTICS微型气缸, 系列 MNI 0822333508
MNI-DA-20-0200-D-31-01-1-00-000-00
规格
标准ISO 6432
活塞- 20 mm
行程200 mm
实用原则双作用式
缓冲气动
缓冲可调节的
磁性销钉带磁性活塞
ATEXATEX 中可选
后耳环, 集成式集成式钩形安装件
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力166 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
缓冲长度13 mm
缓冲能量1.5 J
重量0.34 kg
重量 0 mm行程0.16 kg
重量 +10 mm行程0.009 kg
大行程1100 mm
特点
坚固耐用、节省空间的设计
特点是耐用性佳，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX



安沃驰AVENTICS微型气缸, 系列 MNI 0822334202
MNI-DA-25-0025-U-31-01-1-00-000-00
AVENTICS MNI 系列小型气缸 (ISO 6432)
安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。
规格
标准ISO 6432
活塞-φ25 mm
行程25 mm
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
合格证书ATEX 中可选
ATEXATEX 中可选
后耳环, 集成式集成式钩形安装件
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力260 N
伸出运动的活塞力309 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
冲撞能量0.35 J
重量0.2815 kg
重量 0 mm行程0.249 kg
重量 +10 mm行程0.013 kg
大行程1300 mm
介质温度小值-25 °C
特点
坚固耐用、节省空间的设计
特点是耐用性佳，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010621
KHZ-DA-020-0010-M
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞-φ20 mm
行程10 mm
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力148 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M5
冲撞能量0.08 J
重量 0 mm行程0.092 kg
重量 +10 mm行程0.021 kg
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
特点
 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现



安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列 0822121003
PRA-DA-040-0080-0-2-2-1-1-1-BAS
AVENTICS PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ40 mm
行程80 mm
实用原则双作用式
缓冲气动
缓冲可调节的
磁性销钉带磁性活塞
合格证书ATEX 中可选
ATEXATEX 中可选
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力660 N
伸出运动的活塞力790 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M12x1,25
缓冲长度19 mm
缓冲能量9 J
重量 0 mm行程0.65 kg
重量 +10 mm行程0.032 kg
大行程1900 mm
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件


安沃驰AVENTICS微型气缸, 系列 MNI 0822034203
MNI-DA-25-0050-U-01-01-1-00-000-00
AVENTICS MNI 系列小型气缸 (ISO 6432)
安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。
规格
标准ISO 6432
活塞- φ25 mm
行程50 mm
实用原则双作用式
缓冲弹性
合格证书ATEX 中可选
ATEXATEX 中可选
后耳环, 集成式集成式钩形安装件
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力260 N
伸出运动的活塞力309 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
冲撞能量0.35 J
重量0.298 kg
重量 0 mm行程0.233 kg
重量 +10 mm行程0.013 kg
大行程1300 mm
介质温度小值-25 °C
介质温度大值80 °C
特点
坚固耐用、节省空间的设计
特点是耐用性佳，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX



安沃驰AVENTICS微型气缸, 系列 MNI 0822333505
MNI-DA-20-0100-D-31-01-1-00-000-00
AVENTICS MNI 系列小型气缸 (ISO 6432)
安沃驰 MNI 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。
规格
标准ISO 6432
活塞- φ20 mm
行程100 mm
实用原则双作用式
缓冲气动
缓冲可调节的
磁性销钉带磁性活塞
ATEXATEX 中可选
后耳环, 集成式集成式钩形安装件
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力166 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
缓冲长度13 mm
缓冲能量1.5 J
重量0.25 kg
重量 0 mm行程0.16 kg
重量 +10 mm行程0.009 kg
大行程1100 mm
特点
坚固耐用、节省空间的设计
特点是耐用性佳，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX



安沃驰AVENTICS微型气缸, 系列 MNI 0822333508
MNI-DA-20-0200-D-31-01-1-00-000-00
AVENTICS MNI 系列小型气缸 (ISO 6432)
安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。
规格
标准ISO 6432
活塞- φ20 mm
行程200 mm
实用原则双作用式
缓冲气动
缓冲可调节的
磁性销钉带磁性活塞
ATEXATEX 中可选
后耳环, 集成式集成式钩形安装件
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力166 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
缓冲长度13 mm
缓冲能量1.5 J
重量0.34 kg
重量 0 mm行程0.16 kg
重量 +10 mm行程0.009 kg
大行程1100 mm
特点
坚固耐用、节省空间的设计
特点是耐用性佳，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX


安沃驰AVENTICS拉杆气缸ISO 15552, 系列 TRB 0822342001
TRB-DA-050-0025-0-2-2-1-1-1-BAS
规格
标准ISO 15552
活塞- φ50 mm
行程25 mm
实用原则双作用式
缓冲气动
缓冲可调节的
磁性销钉带磁性活塞
合格证书ATEX 中可选
ATEXATEX 中可选
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力1035 N
伸出运动的活塞力1235 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M16x1,5
缓冲长度17 mm
缓冲能量15 J
重量 0 mm行程1.14 kg
重量 +10 mm行程0.036 kg
大行程2100 mm
介质温度小值-20 °C
特点
提供 32 mm 至 125 mm 直径的活塞
气动缓冲
附加弹性缓冲
提供多种刮刀模块
您可以利用模块系统随时更换气缸上的刮刀，并能大大减少保养周期
配置器中提供各种变型和配件


安沃驰AVENTICS紧凑型气缸 ISO 21287, 系列 CCI R422001042
CCI-DA-016-0025-004122411000020000000000
安沃驰 CCI 系列 (ISO 21287) 气缸是创新性紧凑结构和易于清洗设计的。CCI 系列 (ISO 21287) 非常适合长冲程以及要求更高的优化周期和移动质量问题。该传感器可轻松快速地在各个侧面以及沿着气缸全长安装。
规格
标准ISO 21287
活塞- φ16 mm
行程25 mm
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
合格证书ATEX 中可选
ATEXATEX 中可选
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力95 N
伸出运动的活塞力127 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M4
冲撞能量0.15 J
重量 0 mm行程0.059 kg
重量 +10 mm行程0.016 kg
大行程300 mm
介质温度小值-20 °C
介质温度大值80 °C
介质压缩空气
特点
气缸外壳由连续铝型材制成，前后盖压入
易于清洁的设计可防止了污垢的积聚
较低的长度公差——比标准 ISO 薄型气缸短了多达 60%，因此 CCI 系列 (ISO 21287) 非常适合紧凑的机器设计
传感器可以轻松沿着气缸装配
可提供的配置——可配置特殊行程、空心活塞杆、耐高温版本或活塞杆延长等功能，包括文档和 CAD 图
提供 16 mm 至 100 mm 直径的活塞


安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010630
KHZ-DA-025-0005-M
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ25 mm
行程5 mm
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力260 N
伸出运动的活塞力309 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M5
冲撞能量0.1 J
重量 0 mm行程0.178 kg
重量 +10 mm行程0.03 kg
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
特点
 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现


安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010721
KHZ-DA-020-0010-O-NR
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞-φ20 mm
行程10 mm
实用原则双作用式
缓冲弹性
活塞杆无旋转
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力148 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口M5
冲撞能量0.08 J
重量 0 mm行程0.092 kg
重量 +10 mm行程0.024 kg
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
活塞材料晴纶橡胶
特点
φ8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现



安沃驰AVENTICS微型气缸, 系列 MNI 0822334503
MNI-DA-25-0050-D-31-01-1-00-000-00
AVENTICS MNI 系列小型气缸 (ISO 6432)
安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。
规格
标准ISO 6432
活塞- φ25 mm
行程50 mm
实用原则双作用式
缓冲气动
缓冲可调节的
磁性销钉带磁性活塞
ATEXATEX 中可选
后耳环, 集成式集成式钩形安装件
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力260 N
伸出运动的活塞力309 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
缓冲长度17.5 mm
缓冲能量2.3 J
重量0.33 kg
重量 0 mm行程0.265 kg
重量 +10 mm行程0.013 kg
大行程1300 mm
特点
坚固耐用、节省空间的设计
特点是耐用性佳，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX



安沃驰AVENTICS紧凑型气缸, 系列 KPZ 0822392006
KPZ-DA-025-0040-004122411000020-B
安沃驰 KPZ 系列是一款以广泛使用的 NFE 49 004 标准为基准的紧凑型气缸。它提供各种变型，较小尺寸使之应用广泛。
规格
标准NFE 49004
活塞-φ25 mm
行程40 mm
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
抗温性可选耐热的
合格证书ATEX 中可选
ATEXATEX 中可选
活塞杆可选连续的
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力260 N
伸出运动的活塞力309 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M6
冲撞能量0.3 J
大行程300 mm
介质温度小值-20 °C
介质温度大值80 °C
介质压缩空气
特点
符合 NFE 49-004
φ16 mm ... 100 mm
大行程：500 mm
带集成传感器插槽
可选：通心（中空）活塞杆、非旋转（通过活塞杆或前板）、多位置变型、耐热、ATEX



安沃驰AVENTICS短行程气缸, 系列 KHZ 0822406001
KHZ-SA-008-0004-O
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ8 mm
行程4 mm
实用原则单作用式，不受压缩回
缓冲弹性
确定活塞推力的压力6,3 bar
缩回运动的活塞力2.8 N
伸出运动的活塞力32 N
低环境温度-25 °C
高环境温度80 °C
小运行压力2 bar
大运行压力10 bar
接口M5
重量0.017 kg
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
活塞材料晴纶橡胶
前盖板材料黄铜
气缸管子铝材
后盖铝材
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰AVENTICS短行程气缸, 系列 KHZ 0822406320
KHZ-SA-020-0004-O
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ20 mm
行程4 mm
实用原则单作用式，不受压缩回
缓冲弹性
确定活塞推力的压力6,3 bar
缩回运动的活塞力6.5 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口M5
活塞杆螺纹M5
重量0.061 kg
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
活塞材料晴纶橡胶
前盖板材料黄铜
气缸管子铝材
后盖铝材
特点
φ8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现



安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010671
KHZ-DA-063-0010-M
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞-φ63 mm
行程10 mm
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力1837 N
伸出运动的活塞力1964 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
冲撞能量0.38 J
重量 0 mm行程0.636 kg
重量 +10 mm行程0.096 kg
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现



安沃驰AVENTICS过滤器-调压阀, 系列 NL1-FRE 0821300761
NL1-FRE-G014-GAN-100-PNB-AO-05,00
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
组成部分过滤器-调压阀
接口G 1/4
额定流量Qn1350 l/min
过滤器气孔直径5 μm
清除冷凝物全自动，无压打开
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度60 °C
材料：外壳压铸锌
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
过滤器的集水杯容积16 cm3
根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -
介质中性气体, 压缩空气
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供透明储液器
错齿式，易于维护


安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE R412006175
AS2-FRE-G014-GAN-080-PBP-HO-05,00
AVENTICS AS2 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分过滤器-调压阀
接口G 1/4
额定流量Qn2100 l/min
过滤器气孔直径5 μm
清除冷凝物半自动，失压开启
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度50 °C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.8 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
过滤器的集水杯容积28 cm3
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量



安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE R412006196
AS2-FRE-G014-GAU-100-PBP-HO-05.00
规格
组成部分过滤器-调压阀
接口G 1/4
额定流量Qn2100 l/min
过滤器气孔直径5 μm
清除冷凝物半自动，失压开启
压力表带有压力表
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度50 °C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量



安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE R412006200
AS2-FRE-G014-GAU-080-PBP-HO-05,00
AVENTICS AS2 系列是一款通用的模块化多功能的气源处理单元。该系列提供紧凑尺寸，高效、轻盈、使用简便。AVENTICS AS 系列通过简化装配和维护工作，确保了可靠性、安全性和高效性。
规格
组成部分过滤器-调压阀
接口G 1/4
额定流量Qn2100 l/min
过滤器气孔直径5 μm
清除冷凝物半自动，失压开启
压力表带有压力表
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度50 °C
材料：外壳聚酰胺
密封件材料丙烯树胶
合格证书适合ATEX
ATEX适合ATEX
压力调节范围 min.0.5 bar
压力调节范围 max.8 bar
封闭方式，封闭类型锁定式
锁定式用于挂锁
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
特点
该模块化多功能系列产品可以融合各种功能
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
的安全组件，可靠又安全
简化装配，减少维护工作量
安沃驰电磁阀0820038126
