力士乐滚柱滑块R18515222X，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

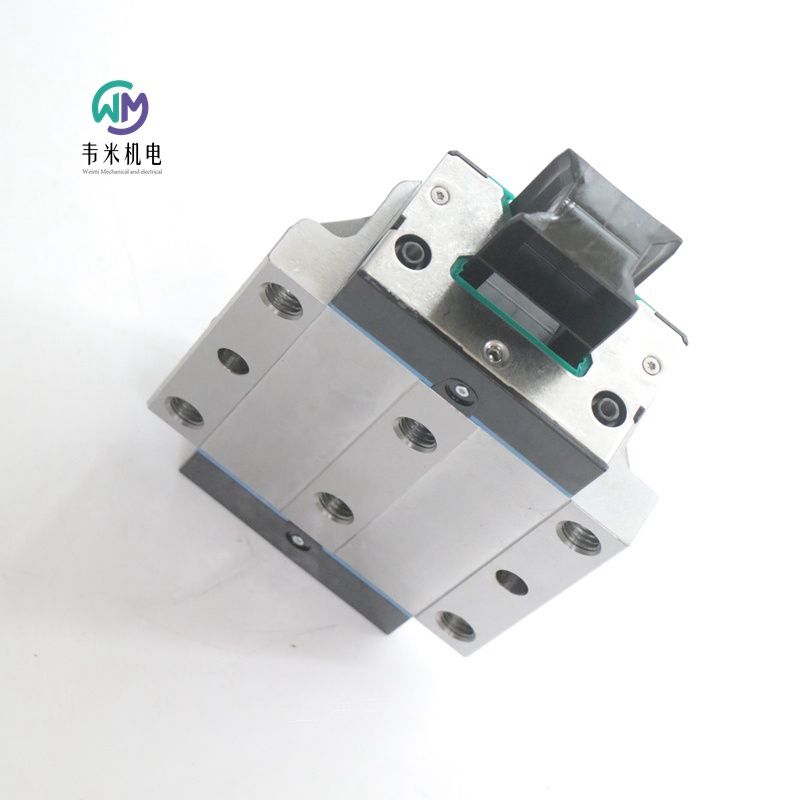

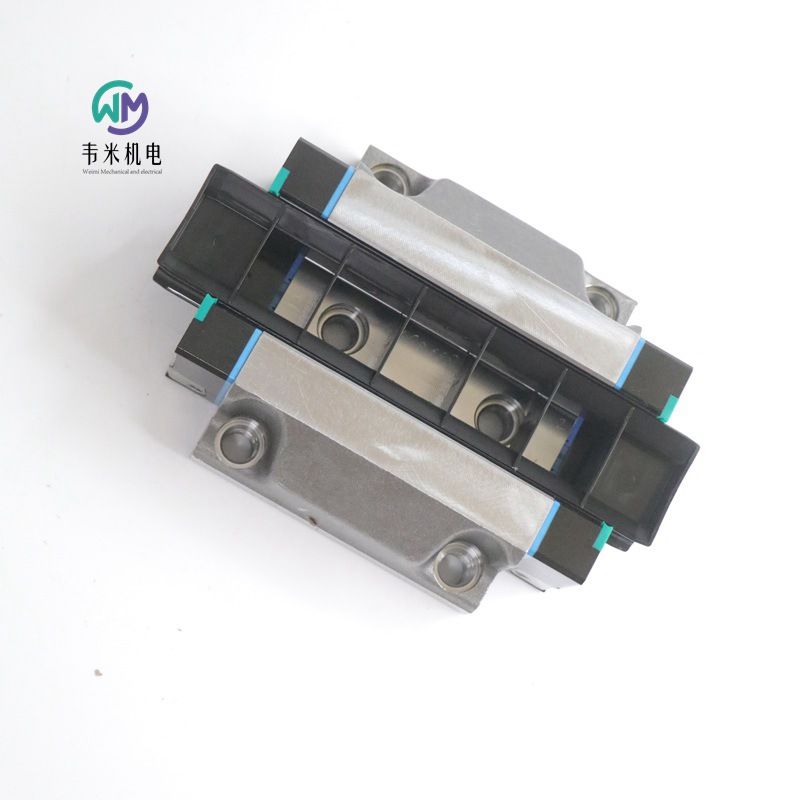

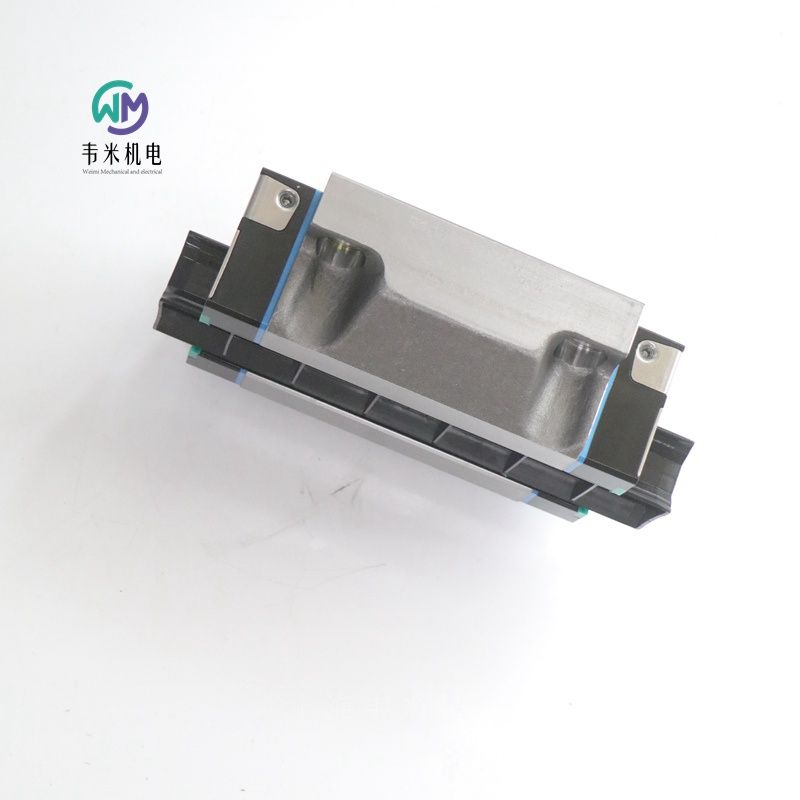

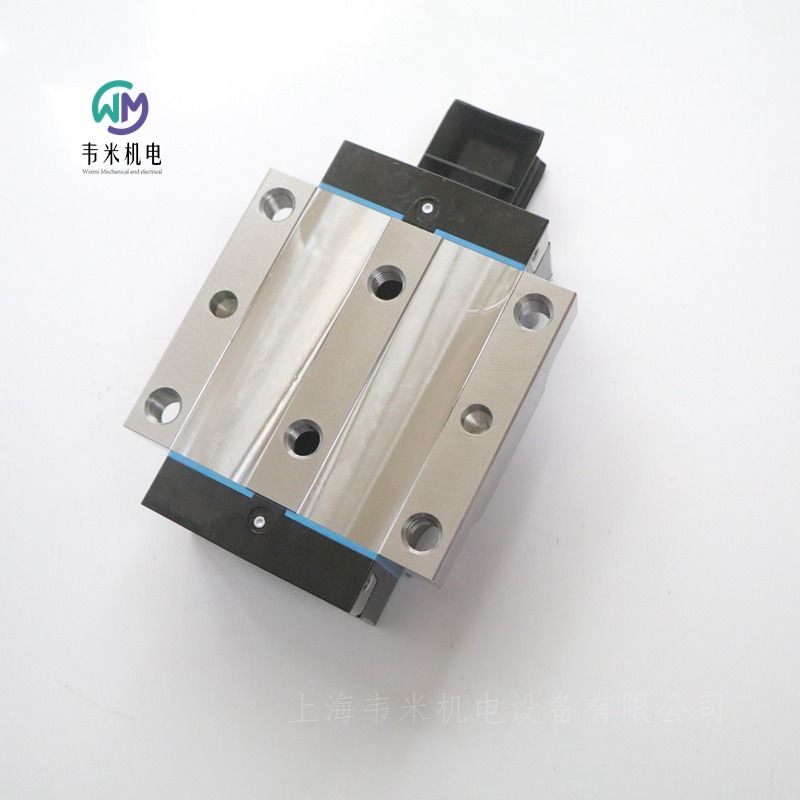

力士乐REXROTH滚柱滑块 RWD-055-FNS-C2-P-2
R18515222X
滚柱滑块，FNS，规格 55，CS 钢，精密精度，中度预紧
滚柱滑块精度高，具有以下产品特性：
规格 55
FNS 结构型式：宽度 = 法兰，长度 = 正常，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C2：中度预紧
精度等级 P：精密 (P)
没有滚子链
防腐处理
无首次润滑
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 170.7 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
高转矩负载承受力
所有四个主负载方向上的高额定载荷相同
可附加螺接在滚柱滑块中间的两个孔上，在所有载荷方向上均实现极高的刚度
无限制的互换性
所有款式的导轨都可与各种款式的滚珠滑块随意组合
配件可以简单地螺接在滚柱滑块的端面上
润滑嘴可安装在所有面上，易于保养
创新型通道设计，低润滑量
佳的滚柱转向和导向设计，使运行平稳顺畅
可从上面和下面用螺栓将安装件安装在滚柱滑块上
进一步优化的入口区几何结构，以及每个轨道内大量的滚子，大程度地减少了弹性挠度的变化，并能达到大的行程精度
滚珠滑块从其心轴上轻轻滑下，直接滑到轨道上
根据标准，内装了全面密封
预紧等级 C1 至 C5
带 DS、SS 或 AS 密封的设计型式
产品属性
规格 滚柱导轨导向系统
公称尺寸 [mm] 55
结构型式 FNS – 法兰型 标准长 标准高
构造型式 高精密级滚柱滑块
型材导轨系统材质 碳钢
预紧等级 C2 - 中度预紧
精度等级 P - 精密级
密封件 DS - 双唇密封件
导向滑块宽度 [mm] 140
导向滑块长度 [mm] 170.65
导向滑块高度 [mm] 58
带导轨的导向滑块的高度 [mm] 70
润滑 已防腐处理，未进行预润滑
大加速度 amax [m/s²] 150
提示 大加速度 amax 前提条件：即使在负载下运行时，都必须具有预紧载荷。
大允许线性速度 vmax [m/s] 4
允许环境温度 (min. … max.) -10 °C ... +80 °C
允许环境温度 (min. … max.) 提示 短时间内可维持高达 100°C。在更低的零下温度时请询问。
摩擦系数 μ 0.0004 ... 0.001
摩擦系数 μ 提示 无密封摩擦
重量 [kg] 5.68
额定动载荷 C50 [N] 173000
动态承载量 C50 提示 额定动载荷和动转矩以 50 000 m 行程为基准确定。
额定动载荷 C100 [N] 140400
动态承载量 C100 提示 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态额定载荷 C0 [N] 284700
额定动扭转转矩 Mt50 [Nm] 5070
提示 额定动扭转转矩 Mt50 额定动载荷和动转矩以 50 000 m 行程为基准确定。
额定动扭转转矩 Mt100 [Nm] 4120
提示 额定动扭转转矩 Mt100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态扭转力矩载荷 Mt0 [Nm] 8350
额定纵向动转矩 ML50 [Nm] 3210
提示 额定纵向动转矩 ML50 额定动载荷和动转矩以 50 000 m 行程为基准确定。
额定动纵向转矩 ML100 [Nm] 2610
提示 额定动纵向转矩 ML100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态纵向力矩载荷 ML0 [Nm] 5290
摩擦力 FR 脚注 经密封和润滑的完整滚珠滑块的摩擦阻力指导值。
导轨节距 T [mm] 60
尺寸 A（型材导轨系统） [mm] 140
尺寸 A1（型材导轨系统） [mm] 70
尺寸 A2（型材导轨系统） [mm] 53
尺寸 A3（型材导轨系统） [mm] 43.5
尺寸 A4（型材导轨导向系统） [mm] 63.3
尺寸 B（型材导轨系统） [mm] 170.65
尺寸 B1 [mm] 123.1
尺寸：直径 S5（型材导轨系统） 16
尺寸 E1 [mm] 116
尺寸 E2（型材导轨系统） [mm] 95
尺寸 E3（型材导轨系统） [mm] 70
尺寸 E8（型材导轨系统） [mm] 74.2
尺寸 E9（型材导轨系统） [mm] 18.85
尺寸 H [mm] 70
尺寸 H1（型材导轨系统） [mm] 58
尺寸 H2 带防护带（型材导轨系统） [mm] 47.85
尺寸 H2 不带防护带（型材导轨系统） [mm] 47.55
尺寸 H3 [mm] 60
尺寸 K1（型材导轨系统） [mm] 21.75
尺寸 K2（型材导轨系统） [mm] 24.9
尺寸 N1（型材导轨系统） [mm] 18
尺寸 N2（型材导轨系统） [mm] 13.7
尺寸 N6（型材导轨系统） [mm] 28.7
尺寸 N6 公差（型材导轨系统） [mm] ±0.5
尺寸 S1 螺纹直径（型材导轨系统） [mm] 12.4
尺寸 S2（型材导轨系统） M14
尺寸 S9 M5
尺寸 S9 螺纹直径（型材导轨系统） M5
尺寸 T1 min [mm] 20
尺寸 V1 [mm] 12.6
尺寸 V1 及公差（型材导轨导向系统） 12,6 mm ±1,2
尺寸 V1 公差（型材导轨系统） [mm] ±1.2
尺寸 T 的脚注 尺寸 T = 滚柱导轨的间距
R18515222X
滚柱滑块 RWD-055-FNS-C2-P-2
滚柱滑块，FNS，规格 55，CS 钢，精密精度，中度预紧
R18515222A
滚柱滑块 RWD-055-FNS-C2-P-2-AS
R18515212X
滚柱滑块 RWD-055-FNS-C2-S-2
滚柱滑块，FNS，规格 55，CS 钢，超精密精度，中度预紧
R18515212A
滚柱滑块 RWD-055-FNS-C2-S-2-AS
R18515292X
滚柱滑块 RWD-055-FNS-C2-U-2
滚柱滑块，FNS，规格 55，CS 钢，超级精密精度，中度预紧
R18515292A
滚柱滑块 RWD-055-FNS-C2-U-2-AS
R18515322X
滚柱滑块 RWD-055-FNS-C3-P-2
滚柱滑块，FNS，规格 55，CS 钢，精密精度，高预紧
R18515322A
滚柱滑块 RWD-055-FNS-C3-P-2-AS
R18515312X
滚柱滑块 RWD-055-FNS-C3-S-2
滚柱滑块，FNS，规格 55，CS 钢，超精密精度，高预紧
R18515312A
滚柱滑块 RWD-055-FNS-C3-S-2-AS
R18515392X
滚柱滑块 RWD-055-FNS-C3-U-2
滚柱滑块，FNS，规格 55，CS 钢，超级精密精度，高预紧
R18515392A
滚柱滑块 RWD-055-FNS-C3-U-2-AS
R18245232X
滚柱滑块 RWD-055-SLH-C2-H-2
滚柱滑块，SLH，规格 55，CS 钢，高精度，中度预紧
R18245232A
滚柱滑块 RWD-055-SLH-C2-H-2-AS
R18245222X
滚柱滑块 RWD-055-SLH-C2-P-2
滚柱滑块，SLH，规格 55，CS 钢，精密精度，中度预紧
R18245222A
滚柱滑块 RWD-055-SLH-C2-P-2-AS
R18245212X
滚柱滑块 RWD-055-SLH-C2-S-2
滚柱滑块，SLH，规格 55，CS 钢，超精密精度，中度预紧
R18245212A
滚柱滑块 RWD-055-SLH-C2-S-2-AS
R18245292X
滚柱滑块 RWD-055-SLH-C2-U-2
滚柱滑块，SLH，规格 55，CS 钢，超级精密精度，中度预紧
R18245292A
滚柱滑块 RWD-055-SLH-C2-U-2-AS
R18245322X
滚柱滑块 RWD-055-SLH-C3-P-2
滚柱滑块，SLH，规格 55，CS 钢，精密精度，高预紧
R18245322A
滚柱滑块 RWD-055-SLH-C3-P-2-AS
R18245312X
滚柱滑块 RWD-055-SLH-C3-S-2
滚柱滑块，SLH，规格 55，CS 钢，超精密精度，高预紧
R18245312A
滚柱滑块 RWD-055-SLH-C3-S-2-AS
R18245392X
滚柱滑块 RWD-055-SLH-C3-U-2
滚柱滑块，SLH，规格 55，CS 钢，超级精密精度，高预紧
R18245392A
滚柱滑块 RWD-055-SLH-C3-U-2-AS
R18235232X
滚柱滑块 RWD-055-SLS-C2-H-2
滚柱滑块，SLS，规格 55，CS 钢，高精度，中度预紧
R18235232A
滚柱滑块 RWD-055-SLS-C2-H-2-AS
R18235222X
滚柱滑块 RWD-055-SLS-C2-P-2
滚柱滑块，SLS，规格 55，CS 钢，精密精度，中度预紧
R18235222A
滚柱滑块 RWD-055-SLS-C2-P-2-AS
R18235212X
滚柱滑块 RWD-055-SLS-C2-S-2
滚柱滑块，SLS，规格 55，CS 钢，超精密精度，中度预紧
R18235212A
滚柱滑块 RWD-055-SLS-C2-S-2-AS
R18235292X
滚柱滑块 RWD-055-SLS-C2-U-2
滚柱滑块，SLS，规格 55，CS 钢，超级精密精度，中度预紧
R18235292A
滚柱滑块 RWD-055-SLS-C2-U-2-AS
R18235322X
滚柱滑块 RWD-055-SLS-C3-P-2
滚柱滑块，SLS，规格 55，CS 钢，精密精度，高预紧
R18235322A
滚柱滑块 RWD-055-SLS-C3-P-2-AS
R18235312X
滚柱滑块 RWD-055-SLS-C3-S-2
滚柱滑块，SLS，规格 55，CS 钢，超精密精度，高预紧
R18235312A
滚柱滑块 RWD-055-SLS-C3-S-2-AS
R18235392X
滚柱滑块 RWD-055-SLS-C3-U-2
滚柱滑块，SLS，规格 55，CS 钢，超级精密精度，高预紧
R18235392A
滚柱滑块 RWD-055-SLS-C3-U-2-AS
R18215232X
滚柱滑块 RWD-055-SNH-C2-H-2
滚柱滑块，SNH，规格 55，CS 钢，高精度，中度预紧
R18215232A
滚柱滑块 RWD-055-SNH-C2-H-2-AS
R18215222X
滚柱滑块 RWD-055-SNH-C2-P-2
滚柱滑块，SNH，规格 55，CS 钢，精密精度，中度预紧
R18215222A
滚柱滑块 RWD-055-SNH-C2-P-2-AS
R18215212X
滚柱滑块 RWD-055-SNH-C2-S-2
滚柱滑块，SNH，规格 55，CS 钢，超精密精度，中度预紧
R18215212A
滚柱滑块 RWD-055-SNH-C2-S-2-AS
R18215292X
滚柱滑块 RWD-055-SNH-C2-U-2
滚柱滑块，SNH，规格 55，CS 钢，超级精密精度，中度预紧
R18215292A
滚柱滑块 RWD-055-SNH-C2-U-2-AS
R18215322X
滚柱滑块 RWD-055-SNH-C3-P-2
滚柱滑块，SNH，规格 55，CS 钢，精密精度，高预紧
R18215322A
滚柱滑块 RWD-055-SNH-C3-P-2-AS
R18215312X
滚柱滑块 RWD-055-SNH-C3-S-2
滚柱滑块，SNH，规格 55，CS 钢，超精密精度，高预紧
R18215312A
滚柱滑块 RWD-055-SNH-C3-S-2-AS
R18215392X
滚柱滑块 RWD-055-SNH-C3-U-2
滚柱滑块，SNH，规格 55，CS 钢，超级精密精度，高预紧
R18215392A
滚柱滑块 RWD-055-SNH-C3-U-2-AS
R18225232X
滚柱滑块 RWD-055-SNS-C2-H-2
滚柱滑块，SNS，规格 55，CS 钢，高精度，中度预紧
R18225232A
滚柱滑块 RWD-055-SNS-C2-H-2-AS
R18225222X
滚柱滑块 RWD-055-SNS-C2-P-2
滚柱滑块，SNS，规格 55，CS 钢，精密精度，中度预紧
R18225222A
滚柱滑块 RWD-055-SNS-C2-P-2-AS
R18225212X
滚柱滑块 RWD-055-SNS-C2-S-2
滚柱滑块，SNS，规格 55，CS 钢，超精密精度，中度预紧
R18225212A
滚柱滑块 RWD-055-SNS-C2-S-2-AS
R18225292X
滚柱滑块 RWD-055-SNS-C2-U-2
滚柱滑块，SNS，规格 55，CS 钢，超级精密精度，中度预紧
R18225292A
滚柱滑块 RWD-055-SNS-C2-U-2-AS
R18225322X
滚柱滑块 RWD-055-SNS-C3-P-2
滚柱滑块，SNS，规格 55，CS 钢，精密精度，高预紧
R18225312X
滚柱滑块 RWD-055-SNS-C3-S-2
滚柱滑块，SNS，规格 55，CS 钢，超精密精度，高预紧
R18225312A
滚柱滑块 RWD-055-SNS-C3-S-2-AS
R18225392X
滚柱滑块 RWD-055-SNS-C3-U-2
滚柱滑块，SNS，规格 55，CS 钢，超级精密精度，高预紧
力士乐REXROTH滚柱导轨 RSA-055-SNS-S-MB-00
R180750131
滚柱导轨，SNS，规格 55，CS 钢，超精密精度
滚柱导轨精度高，具有以下产品特性：
规格 55
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导轨采用 CS 碳素钢制造
固定 MB：从下面螺栓连接
盖板 00：不带盖板
精度等级超精密
导轨段数：单段
标准款导轨
从下面用螺栓安装
经硬化的滚道进行全面平滑化
在所有载荷方向上都有的刚度
承受转矩负载的能力很高
公称尺寸 [mm] 55
结构型式 SNS – 标准 – 导轨
材料（型材导轨导向系统） 碳钢
精度等级 SP - 超
导轨的安装 可从下面用螺栓安装
导轨护盖 无防护带
大长度 Lmax [mm] 3956
小长度 Lmin [mm] 156
质量 m (kg/m) [kg/m] 13.1
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在更低的零下温度时请询问。
段数 一件式
安装孔 nB 的数量（型材导轨导向系统） 66
导轨节距 T [mm] 60
推荐的导轨长度（公式） L = nB • T ‒ 4 mm
力士乐REXROTH滚珠托架 KWD-015-SNS-C1-N-1
R162211420
滚珠滑块，SNS，规格 15，CS 钢，标准精度，低预紧，不带滚珠链
滚珠滑块精度高，具有以下产品特性：
规格 15
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C1：低度预紧
精度等级 N：常规
不带滚珠链
已经预润滑并进行了防腐处理
减摩轴承润滑脂 Dynalub 510
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 58.2 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
应用范围：适用于横向上空间受限的场合
高转矩负载承受力
所有四个主负载方向上的高额定载荷相同
长效润滑可在数年内持续有效
可互换性不受限制，所有的滚珠导轨系统都可与各精度等级的各种版本滚珠滑块任意组合。
各种不同预紧等级
经优化的入口区几何结构，以及大量的滚珠，大程度地减少了弹性挠度的变化
滚珠滑块的配件可从上面安装
集成式全密封
利用集成润滑油箱实现低润滑量系统
所有配件均配置有端面紧固螺纹
可用于各种 SNS/SNO 滚珠导轨
极好的动态特性
滚珠滑块出厂时已经过润滑
公称尺寸 [mm] 15
结构型式 SNS – 窄型 标准长 标准高
滚珠链 无滚珠链（标准）
材料（型材导轨导向系统） 碳钢
预紧等级 C1 - 轻微预紧
精度等级 N - 标准
自动调整以补偿轴心差 不能自动对准
导向滑块宽度 [mm] 34
导向滑块长度 [mm] 58.2
导向滑块高度 [mm] 19.9
带导轨的导向滑块的高度 [mm] 24
润滑 已经预润滑并进行了防腐处理
额定动载荷 C [N] 9860
注：额定动载荷 C 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定动扭转转矩 Mt 注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定静纵向转矩 ML0 [Nm] 87
额定静扭转转矩 Mt0 [Nm] 120
大加速度 amax [m/s²] 500
提示 大加速度 amax 当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2
允许的大线性转速 vmax [m/s] 5
额定动扭转转矩 Mt [Nm] 95
额定动纵向转矩 ML [Nm] 68
额定动纵向转矩 ML 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
密封件 SS – 标准密封件
额定静载荷 C0 [N] 12700
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在零下温度时请询问。
摩擦系数 μ 0,002 ... 0,003
脚注：摩擦系数 μ 无密封摩擦
导轨节距 T [mm] 60
重量 [kg] 0.179
力士乐REXROTH滚珠托架 KWD-020-FNS-C1-N-1
R165181420
滚珠滑块，FNS，规格 20，CS 钢，标准精度，低预紧，不带滚珠链
滚珠滑块精度高，具有以下产品特性：
规格 20
FNS 结构型式：宽度 = 法兰，长度 = 正常，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C1：低度预紧
精度等级 N：常规
不带滚珠链
已经预润滑并进行了防腐处理
减摩轴承润滑脂 Dynalub 510
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 75.0 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
应用范围：适用于较高刚度要求的场合
极好的动态特性
摩擦力波动明显降低、摩擦力水平明显降低，特别是在外力作用下
的精度
获得的入口区可将径流精度提高多六倍
滚珠滑块的配件可从上面和下面安装
周围均有金属螺纹的润滑油嘴
所有配件均配置有端面紧固螺纹
集成式全密封
高转矩负载承受力
各种不同预紧等级
各负载方向的刚度都较高 - 可用于每根轨道只有一个滑块的应用
由于滚珠滑块中心额外开了两个安装螺丝孔，提升了抬起和侧向载荷情况下的刚度
由于采用了预张紧的 O 型结构，因此可达大系统刚性
可选配的集成无磨损感应测量系统
滚珠滑块出厂时已经过润滑
可用于各种 SNS/SNO 滚珠导轨
长效润滑可在数年内持续有效
所有四个主负载方向上的高额定载荷相同
公称尺寸 [mm] 20
结构型式 FNS – 法兰型 标准长 标准高
滚珠链 无滚珠链（标准）
材料（型材导轨导向系统） 碳钢
预紧等级 C1 - 轻微预紧
精度等级 N - 标准
自动调整以补偿轴心差 不能自动对准
导向滑块宽度 [mm] 63
导向滑块长度 [mm] 75
导向滑块高度 [mm] 25.35
带导轨的导向滑块的高度 [mm] 30
润滑 已经预润滑并进行了防腐处理
额定动载荷 C [N] 23400
脚注：额定动载荷 C 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定动扭转转矩 Mt 脚注：额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定静纵向转矩 ML0 [Nm]260
额定静扭转转矩 Mt0 [Nm] 380
大加速度 amax [m/s²] 500
提示 大加速度 amax 当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2
允许的大线性转速 vmax [m/s] 5
额定动扭转转矩 Mt [Nm] 300
额定动纵向转矩 ML [Nm] 200
额定动纵向转矩 ML 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
密封件 SS – 标准密封件
额定静载荷 C0 [N] 29800
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在零下温度时请询问。
摩擦系数 μ 0,002 ... 0,003
脚注：摩擦系数 μ 无密封摩擦
导轨节距 T [mm] 60
重量 [kg] 0.45
力士乐REXROTH滚珠托架 KWD-025-SNS-C0-N-1
R162229420
滚珠滑块，SNS，规格 25，CS 钢，标准精度，无预紧，不带滚珠链
滚珠小车高度，具有以下产品特点：
尺寸25
设计SNS：宽度T窄，长度T正常，高度T标准
碳钢导向车头CS
预紧等级C0：无预紧
精度等级N：正常
无球链
首先涂上润滑油并保存
轴承润滑脂Dynalub 510
左侧不带连接元件（前止动边缘）
无连接元件右侧（前止动边缘）
直接润滑连接松动包括在内。
标准设计的导轨头
导向架总长度
更换结构：导轨和导轨可以任意精度地组合在一起。
应用领域：侧面安装空间有限
高扭矩负载能力
在所有四个主要负载方向上具有同等高的负载能力
可能在几年内进行长期润滑
由于所有滚珠导轨设计与每个精度等级内的所有滚珠支架变体的任何组合，因此可进行无限制的更换设计
不同的预应力等级
由于理想的入口几何形状和大量的球体，悬架波动较小
球架上的车身可以从上方拧紧
一体化完整密封
量润滑系统，带综合油润滑库
所有附件的端面安装螺纹
适用于所有球轨SNS/SNO
动态值
滚珠小车在工厂润滑
产品特性
标称尺寸[mm] 25
设计 SNS，窄标准高度
类型 滚珠小车高精度
球链 不带球链（标准）
材料（型材导轨） 碳钢
预加载类 C0Δ无偏差（间隙）
精度等级 无正常
密封 SS，标准密封
自调整以补偿错位 没有自尊
宽导向架[mm] 48
导向架长度[mm] 86.2
力士乐REXROTH滚珠导轨 KSA-025-SNS-N-MB-00
R160720431
滚珠导轨，SNS，规格 25，CS 钢，标准精度
滚珠导轨精度高，具有以下产品特性：
规格 25
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导轨采用 CS 碳素钢制造
固定 MB：从下面螺栓连接
盖板 00：不带盖板
精度等级正常
导轨段数：单段
标准款导轨
端密封件的佳密封效果
允许更大的侧面载荷
从下面用螺栓安装
在所有载荷方向上都有的刚度
高转矩负载承受力
导轨末端无需额外空间
公称尺寸 [mm] 25
结构型式 SNS – 标准 – 导轨
材料（型材导轨导向系统） 碳钢
精度等级 N - 标准
导轨的安装 可从下面用螺栓安装
导轨护盖 无防护带
大长度 Lmax [mm] 5816
小长度 Lmin [mm] 80
重量 m (kg/m) [kg/m] 3.2
允许环境温度 0 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在零下温度时请询问。
段数 一件式
推荐的导轨长度（公式） L = nB • T ‒ 4 mm
安装孔 nB 的数量（型材导轨导向系统） 64
导轨节距 T [mm] 60
力士乐REXROTH滚柱滑块 RWD-065-FLS-C2-H-2
R18536232X
滚珠滑块，FLS，规格 65，CS 钢，高精度，中度预紧
滚珠滑块精度高，具有以下产品特性：
规格 65
FLS 结构型式：宽度 = 法兰，长度 = 长，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C2：中度预紧
精度等级 H：高 (H)
没有滚子链
防腐处理
无首次润滑
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 255.3 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
高转矩负载承受力
所有四个主负载方向上的高额定载荷相同
可附加螺接在滚柱滑块中间的两个孔上，在所有载荷方向上均实现的刚度
无限制的互换性
所有款式的导轨都可与各种款式的滚珠滑块随意组合
配件可以简单地螺接在滚柱滑块的端面上
润滑嘴可安装在所有面上，易于保养
创新型通道设计，低润滑量
佳的滚柱转向和导向设计，使运行平稳顺畅
可从上面和下面用螺栓将安装件安装在滚柱滑块上
进一步优化的入口区几何结构，以及每个轨道内大量的滚子，大程度地减少了弹性挠度的变化，并能达到大的行程精度
滚珠滑块从其心轴上轻轻滑下，直接滑到轨道上
根据标准，内装了全面密封
规格 25 和 65
预紧等级 C1 至 C5
带 DS、SS 或 AS 密封的设计型式
公称尺寸 [mm] 65
结构型式 FLS – 法兰型 长 标准高
滚珠链 没有滚子链
材料（型材导轨导向系统） 碳钢
预紧等级 C2 - 中度预紧
精度等级 H - 高精密
自动调整以补偿轴心差 不能自动对准
导向滑块宽度 [mm] 170
导向滑块长度 [mm] 255.3
导向滑块高度 [mm] 76
带导轨的导向滑块的高度 [mm] 90
润滑 防腐处理，无首次润滑
额定动载荷 C [N] 295900
脚注：额定动载荷 C 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：将值C、Mt、和ML 按照表格所述，乘以1.23。
额定动扭转转矩 Mt 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：将值C、Mt、和ML 按照表格所述，乘以1.23。
额定静纵向转矩 ML0 [Nm] 18180
额定静扭转转矩 Mt0 [Nm] 21540
大加速度 amax [m/s²] 150
提示 大加速度 amax 前提条件：即使在负载下运行时，都必须具有预紧载荷。
允许的大线性转速 vmax [m/s] 4
额定动扭转转矩 Mt [Nm] 10510
额定动纵向转矩 ML [Nm] 8870
额定动纵向转矩 ML 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：将值C、Mt、和ML 按照表格所述，乘以1.23。
密封件 DS – 双唇密封
额定静载荷 C0 [N] 606300
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在更低的零下温度时请询问。
摩擦系数 μ 0,0004 ... 0,001
脚注：摩擦系数 μ 无密封摩擦
摩擦力 FR 脚注 经密封和润滑的完整滚珠滑块的摩擦阻力指导值。
导轨节距 T [mm] 75
重量 [kg] 14.6
尺寸 V1 及公差（型材导轨导向系统） 15,6 mm ±1,2
力士乐REXROTH标准滚珠导套 KBM-60-DD
R060206010
标准滚珠导套，闭式，60，带两个密封件
标准滚珠导套
标准（金属）
闭式
轴径 d = 60
带两个密封件
规格：常规
坚固耐用全金属款式带钢保持架，用于恶劣条件和强污染场合
很多空腔作为润滑剂的储藏空间用于长的润滑间隔或寿命期内永久润滑。
钢导向架(轴径 3，4 和 10，带 POM 塑料保持架，轴径 5 和 8，带 PA 塑料保持架）
闭式，用于悬空承载的轴
滚动轴承钢制造的滚珠
用于木材加工、铸造厂、水泥厂
空腔也能容纳可能侵入的脏物，因此，能防止由此而引起的滚珠导套的抱轴。
无密封圈的款式带内置的钢止动环；从轴直径 12 起允许用于更高的温度
淬火和磨削的耐腐蚀套筒
轴直径 d [mm] 60
滚珠导套导向系统结构型式 - 闭式
系列 标准（金属）
大额定动载荷 Cmax [N] 12100
大加速度 amax [m/s²] 50
允许的大线性转速 vmax [m/s] 2
外径 D [mm] 90
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大） 只有无密封圈的，带钢制保持架的滚珠导套允许在更高的温度下运行。注意额定载荷的降低。
摩擦系数 μ 0,001 ... 0,004
脚注：摩擦系数 μ 在采用油润滑时未密封滚珠导套的摩擦系数。高负载时的摩擦系数小；但是，微小载荷时的摩擦系数可能大于所给出的数值。
脚注：小额定动载荷 Cmin 额定动载荷是以 100 000 米行程为基准确定的。如果以 50 000 米行程为基准，则表中的 C 值乘以系数 1.26。
脚注：大额定动载荷 Cmax 额定动载荷是以 100 000 米行程为基准确定的。如果以 50 000 米行程为基准，则表中的 C 值乘以系数 1.26。
脚注：轴径向间隙 h6 从工作孔径公差和轴公差中统计确定。推荐的轴承座孔公差：H6 或 H7。
摩擦力 FR 脚注 一个密封圈：乘以系数 0.5。
起动力 [N] 36
脚注：起步阻力 一个密封圈：乘以系数 0.5。
重量 [kg] 1.925
德国力士乐REXROTH滚珠筒 KUK-B15-MFG
R053611510
万向滚珠单元，带密封毡垫 - 规格 15
带有爪作为紧固元件的滚珠丝杠
盖子和外壳镀锌，滚珠由轴承钢制成
尺寸Δ15
带毛毡密封圈，已上过油
带紧固元件
可从功能侧轻松组装和拆卸
固定是用有弹性的爪子完成的。它们允许安装孔有较大的公差
加强盖以承受强大的冲击载荷
盖子和外壳镀锌
轴承钢球1.3505
产品特性
标称尺寸[mm] 15
动载能力C[N] 500
允许线速度vmax[m/s] 2.
注意允许速度vmax 对于速度超过1 m/s的较长使用时间，必须根据负载的不同，预计温度会升高，使用寿命会缩短。
外径D[mm] 24.
静载能力C0[N] 1000, 000
尺寸dW[mm] 15.875
尺寸H[mm] 20
工作温度 -30°C+100°C
脚注允许工作温度（小…大） 在100°C以上的温度下，只能使用没有毡密封的裸金属滚珠。观察负载减少情况。使用高温润滑剂！注意制造商的说明！现有的润滑油可能需要*
工作温度[°C] +100
工作温度[°C] -30
产品说明 应要求提供带底孔的滚珠滚轮
重量[kg] 0.05
尺寸b[mm] 5.5
尺寸D[mm] 24.
公差D[mm] -0.13
尺寸D1[mm] 31.
尺寸DB[mm] 24.
公差DB +0.5
尺寸h[mm] 9.5
公差h ±0.2
尺寸s[mm] 1.5
力士乐REXROTH超级滚珠导套 KBA-O-25-DD
R067122540
超级滚珠导套 A，开式，25，带两个密封件
超级滚珠导套
Super A（带错位补偿）
打开
轴直径d至25
带两个密封件
价格低廉的球形导套，满足高要求
硬化钢嵌入件，带有研磨滚道凹槽和优化的滚珠镶嵌件，实现无与伦比的平稳运行和超长使用寿命
平衡30’以内的轴偏转和错位
支撑轴上的开放式滚珠衬套，适用于其他线性导轨由于下部结构不准确而容易受到张力的应用
高速行驶（5 m/s）
带纵向密封
未先润滑
一体式密封圈、前密封圈或不带密封圈
PA或POM制成的导向架和外套筒
轴承钢滚珠
产品特性
轴直径d[mm] 25
设计滚珠衬套导轨 O.打开
系列 Super A（带错位补偿）
动载能力C[N] 4130
脚注动载能力C 额定载荷应适用于主载荷方向。
加速度amax[m/s²] 150
允许线速度vmax[m/s] 3.
注意允许速度vmax 速度可能高达5米/秒。塑料零件磨损增加，使用寿命受到限制。测试表明，从50•105米到100•105米的运行距离没有故障。
外径D[mm] 40
静载能力C0[N] 2250
脚注静载能力C0 额定载荷应适用于主载荷方向。
允许环境温度 -10°C+80°C
摩擦数m 0,001...0, 0025
脚注摩擦数m 油润滑过程中非密封滚珠衬套的摩擦数。在高载荷下，摩擦系数小；但是，在低负载时，它也可能大于值。
脚注摩擦力FR 密封圈：将数值乘以系数0.5。
分离力[N] 4.5
脚注分离力 密封圈：将数值乘以系数0.5。
重量[kg] 0.13
角度α[°] 57.
尺寸D[mm] 40
尺寸E[mm] 11.5
尺寸C h13[mm] 58
尺寸C1 H13[mm] 43.7
尺寸C2[mm] 1.85
带公差的尺寸D1 无效的
力士乐REXROTH滚珠丝杆 25X5RX3 (T5)
R151121500
R151321013+R151121500*987mm
精密螺杆，规格 25 x 5R x 3，T5
精密主轴
公称直径d025
坡度P E5（右）
球直径Dw
公差等级T5（0023/300mm）
产品特性
标称尺寸[mm] 25 x 5R x 3
长度Lmax[mm] 2500
坡度方向 正确的
质量m（kg/m）[kg/m] 3.31
工作温度 -10°C+80°C
脚注允许工作温度（小…大）在持续的80°C的温度下，平均温度为100°C，这是温度测量标准。
轴承温度大值[°C] +80
轴承温度小值[°C] -15
工作温度[°C] +80
储存温度 -15°C+80°C
工作温度[°C] -10
尺寸d1[mm] 24.
尺寸d2[mm] 21.9
力士乐REXROTH滚珠滑块 KWD-015-SNS-C1-P-1
R162211220
滚珠滑块，SNS，规格 15，CS 钢，精密精度，低预紧，不带滚珠链
滚珠小车高度，具有以下产品特点：
尺寸15
设计SNS：宽度T窄，长度T正常，高度T标准
碳钢导向车头CS
预载荷等级C1：低预载荷
精度等级P：精度
无球链
首先涂上润滑油并保存
轴承润滑脂Dynalub 510
左侧不带连接元件（前止动边缘）
无连接元件右侧（前止动边缘）
直接润滑连接松动包括在内。
标准设计的导轨头
导向架总长度58.2mm
更换结构：导轨和导轨可以任意精度地组合在一起。
应用领域：侧面安装空间有限
高扭矩负载能力
在所有四个主要负载方向上具有同等高的负载能力
可能在几年内进行长期润滑
由于所有滚珠导轨设计与每个精度等级内的所有滚珠支架变体的任何组合，因此可进行无限制的更换设计
不同的预应力等级
由于理想的入口几何形状和大量的球体，悬架波动较小
球架上的车身可以从上方拧紧
一体化完整密封
量润滑系统，带综合油润滑库
所有附件的端面安装螺纹
适用于所有球轨SNS/SNO
动态值
滚珠小车在工厂首次润滑
产品特性
标称尺寸[mm] 15
设计 SNS，窄标准高度
类型 滚珠小车高精度
球链 不带球链（标准）
材料（型材导轨） 碳钢
预加载类 C1，低预加载
精度等级 P o精度
密封 SS，标准密封
自调整以补偿错位 没有补偿
宽导向架[mm] 34
导向架长度[mm] 58.2
高度导向架[mm] 19.9
带导轨的高度导向架[mm] 24.
润滑 首先涂上润滑油并保存
动载能力C[N] 9860
脚注动载能力C 根据DIN ISO 14728-1，动态负载能力和负载转矩的确定基于100000 m的行程。然而，通常只使用50000米。为了进行比较，将每个表的值C、Mt和ML乘以1.26
静态纵向扭矩ML0[Nm] 87
静态扭转载荷扭矩Mt0[Nm] 120
加速度amax[m/s²] 500
注意加速度amax 如果Fcomb◡>2.8•Fpr:amax E50 m/s2
允许线速度vmax[m/s] 5.
动态扭转负载扭矩Mt[Nm] 95.
动态扭矩Mt脚注 根据DIN ISO 14728-1，动态负载能力和负载转矩的确定基于100000 m的行程。然而，通常只使用50000米。为了进行比较，将每个表的值C、Mt和ML乘以1.26
动态纵向扭矩ML[Nm] 68
动态纵向扭矩ML脚注 根据DIN ISO 14728-1，动态负载能力和负载转矩的确定基于100000 m的行程。然而，通常只使用50000米。为了进行比较，将每个表的值C、Mt和ML乘以1.26
静载能力C0[N] 12700
允许环境温度 -10°C+80°C
脚注允许的环境温度（min.max） 允许在高达100°C的短时间内使用。如果温度低于零度，请咨询。
摩擦数m 0,002...0, 003
脚注摩擦数m 没有密封的摩擦
Division T导轨[mm] 60
导轨 球轨导轨
重量[kg] 0.18
尺寸A（轮廓导轨）[mm] 34
尺寸A1（轮廓导轨）[mm] 17
尺寸A2（轮廓导轨系统）[mm] 15
尺寸A3（轮廓导轨系统）[mm] 9.5
尺寸B（轮廓导轨）[mm] 58.2
尺寸B公差（轮廓导轨）[mm] +0.5
尺寸B1[mm] 39.2
尺寸E1（轮廓导轨）[mm] 26
尺寸E2（轮廓导轨）[mm] 26
尺寸E8（轮廓导轨）[mm] 24.55
尺寸E9（轮廓导轨）[mm] 6.7
尺寸H（轮廓导轨）[mm] 24.
尺寸H1（轮廓导轨）[mm] 19.9
带盖带的尺寸H2（轮廓导轨）[mm] 16.3
尺寸H2（不带盖带）（轮廓导轨）[mm] 16.2
尺寸K1（轮廓导轨）[mm] 10.
尺寸K2（轮廓导轨）[mm] 11.6
尺寸K3（轮廓导轨）[mm] 3.2
尺寸K4（轮廓导轨）[mm] 3.2
尺寸N3（轮廓导轨）[mm] 6.
尺寸N6（轮廓导轨）[mm] 10.3
尺寸N6公差（轮廓导轨）[mm] ±0.5
尺寸S2（轮廓导轨） M4
尺寸S5（轮廓导轨）[mm] 4.5
尺寸S9螺纹直径x斜率（轮廓导轨）[mm] M2,5x3,5
尺寸T1值（轮廓导轨）[mm] 12
尺寸V1[mm] 5.
力士乐滚柱滑块R18515222X
