力士乐滑块R18233222X，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

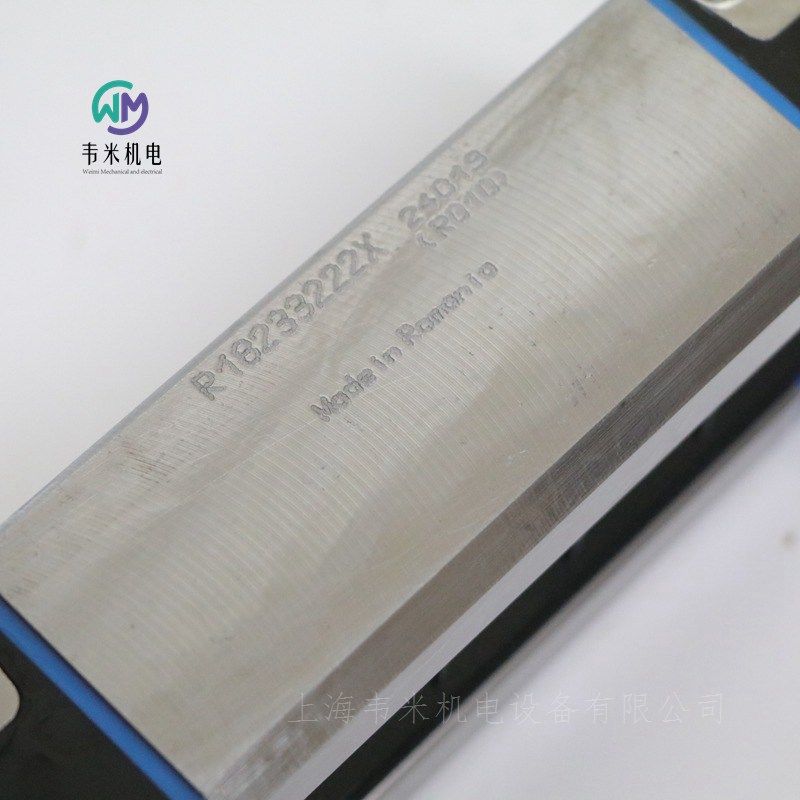

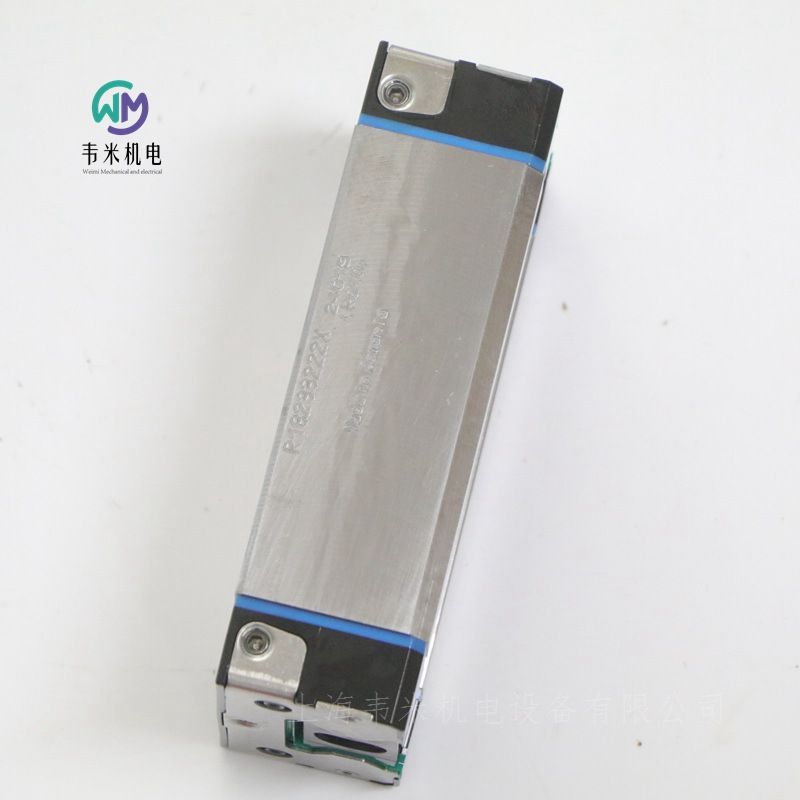

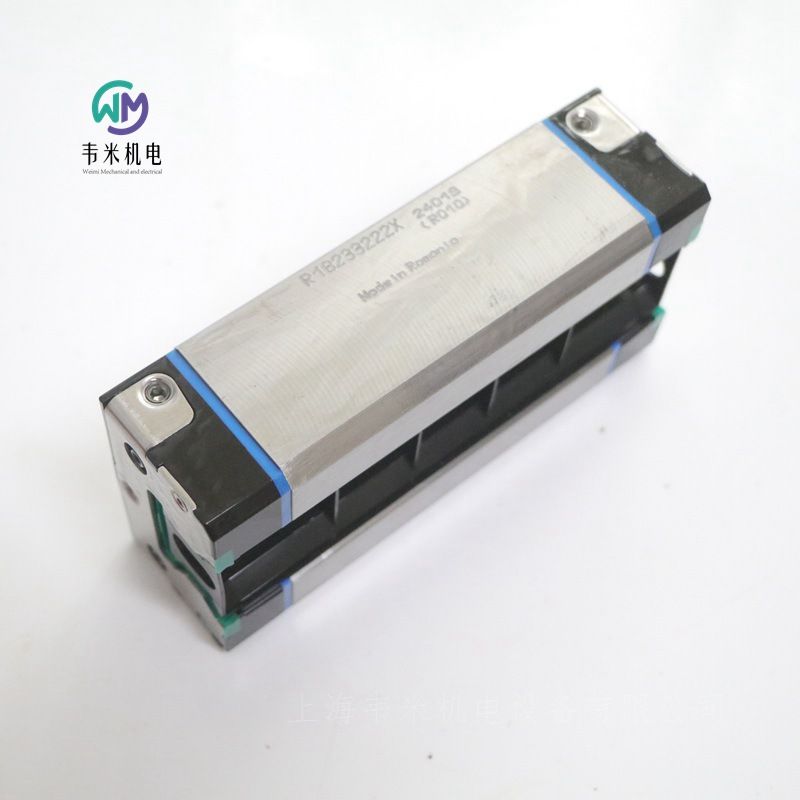

力士乐REXROTH滚柱滑块 RWD-035-SLS-C2-P-2
R18233222X
滚柱滑块，SLS，规格 35，CS 钢，精密精度，中度预紧
滚柱滑块精度高，具有以下产品特性：
规格 35
SLS 结构型式：宽度 = 窄，长度 = 长，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C2：中度预紧
精度等级 P：精密 (P)
没有滚子链
防腐处理
无首次润滑
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 142.5 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
高转矩负载承受力
所有四个主负载方向上的高额定载荷相同
可附加螺接在滚柱滑块中间的两个孔上，在所有载荷方向上均实现极高的刚度
无限制的互换性
所有款式的导轨都可与各种款式的滚珠滑块随意组合
配件可以简单地螺接在滚柱滑块的端面上
润滑嘴可安装在所有面上，易于保养
创新型通道设计，低润滑量
佳的滚柱转向和导向设计，使运行平稳顺畅
可从上面和下面用螺栓将安装件安装在滚柱滑块上
进一步优化的入口区几何结构，以及每个轨道内大量的滚子，大程度地减少了弹性挠度的变化，并能达到大的行程精度
滚珠滑块从其心轴上轻轻滑下，直接滑到轨道上
根据标准，内装了全面密封
规格 25 和 65
预紧等级 C1 至 C5
带 DS、SS 或 AS 密封的设计型式
产品属性
规格 滚柱导轨导向系统
公称尺寸 [mm] 35
结构型式 SLS – 窄型 长 标准高
构造型式 高精密级滚柱滑块
型材导轨系统材质 碳钢
预紧等级 C2 - 中度预紧
精度等级 P - 精密级
密封件 DS - 双唇密封件
导向滑块宽度 [mm] 70
导向滑块长度 [mm] 142
导向滑块高度 [mm] 41
带导轨的导向滑块的高度 [mm] 48
润滑 已防腐处理，未进行预润滑
大加速度 amax [m/s²] 150
提示 大加速度 amax 前提条件：即使在负载下运行时，都必须具有预紧载荷。
大允许线性速度 vmax [m/s] 4
允许环境温度 (min. … max.) -10 °C ... +80 °C
允许环境温度 (min. … max.) 提示 短时间内可维持高达 100°C。在更低的零下温度时请询问。
摩擦系数 μ 0.0004 ... 0.001
摩擦系数 μ 提示 无密封摩擦
重量 [kg] 1.84
额定动载荷 C50 [N] 92100
动态承载量 C50 提示 额定动载荷和动转矩以 50 000 m 行程为基准确定。
额定动载荷 C100 [N] 74900
动态承载量 C100 提示 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态额定载荷 C0 [N] 155400
额定动扭转转矩 Mt50 [Nm] 1830
提示 额定动扭转转矩 Mt50 额定动载荷和动转矩以 50 000 m 行程为基准确定。
额定动扭转转矩 Mt100 [Nm] 1490
提示 额定动扭转转矩 Mt100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态扭转力矩载荷 Mt0 [Nm] 3080
额定纵向动转矩 ML50 [Nm] 1500
提示 额定纵向动转矩 ML50 额定动载荷和动转矩以 50 000 m 行程为基准确定。
额定动纵向转矩 ML100 [Nm] 1220
提示 额定动纵向转矩 ML100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态纵向力矩载荷 ML0 [Nm] 2530
摩擦力 FR 脚注 经密封和润滑的完整滚珠滑块的摩擦阻力指导值。
导轨节距 T [mm] 40
尺寸 A（型材导轨系统） [mm] 70
尺寸 A1（型材导轨系统） [mm] 35
尺寸 A2（型材导轨系统） [mm] 34
尺寸 A3（型材导轨系统） [mm] 18
尺寸 B（型材导轨系统） [mm] 142
尺寸 B1 [mm] 103.6
尺寸：直径 S5（型材导轨系统） 9
尺寸 E1 [mm] 50
尺寸 E2（型材导轨系统） [mm] 72
尺寸 E8（型材导轨系统） [mm] 50.3
尺寸 E9（型材导轨系统） [mm] 13.1
尺寸 H [mm] 48
尺寸 H1（型材导轨系统） [mm] 41
尺寸 H2 带防护带（型材导轨系统） [mm] 31.1
尺寸 H2 不带防护带（型材导轨系统） [mm] 30.8
尺寸 K1（型材导轨系统） [mm] 22.55
尺寸 K2（型材导轨系统） [mm] 24.4
尺寸 N3（型材导轨系统） [mm] 12
尺寸 N5（型材导轨系统） [mm] 7
尺寸 N6（型材导轨系统） [mm] 19.4
尺寸 N6 公差（型材导轨系统） [mm] ±0.5
尺寸 S2（型材导轨系统） M8
尺寸 S9 M3
尺寸 S9 螺纹直径（型材导轨系统） M3
尺寸 T1 min [mm] 16
尺寸 V1 [mm] 8
尺寸 T 的脚注 尺寸 T = 滚柱导轨的间距
R18233222X
滚柱滑块 RWD-035-SLS-C2-P-2
滚柱滑块，SLS，规格 35，CS 钢，精密精度，中度预紧
R18233222A
滚柱滑块 RWD-035-SLS-C2-P-2-AS
R18233212X
滚柱滑块 RWD-035-SLS-C2-S-2
滚柱滑块，SLS，规格 35，CS 钢，超精密精度，中度预紧
R18233212A
滚柱滑块 RWD-035-SLS-C2-S-2-AS
R18233292X
滚柱滑块 RWD-035-SLS-C2-U-2
滚柱滑块，SLS，规格 35，CS 钢，超级精密精度，中度预紧
R18233292A
滚柱滑块 RWD-035-SLS-C2-U-2-AS
R18233322X
滚柱滑块 RWD-035-SLS-C3-P-2
滚柱滑块，SLS，规格 35，CS 钢，精密精度，高预紧
R18233322A
滚柱滑块 RWD-035-SLS-C3-P-2-AS
R18233312X
滚柱滑块 RWD-035-SLS-C3-S-2
滚柱滑块，SLS，规格 35，CS 钢，超精密精度，高预紧
R18233312A
滚柱滑块 RWD-035-SLS-C3-S-2-AS
R18233392X
滚柱滑块 RWD-035-SLS-C3-U-2
滚柱滑块，SLS，规格 35，CS 钢，超级精密精度，高预紧
R18233392A
滚柱滑块 RWD-035-SLS-C3-U-2-AS
R18213232X
滚柱滑块 RWD-035-SNH-C2-H-2
滚柱滑块，SNH，规格 35，CS 钢，高精度，中度预紧
R18213232A
滚柱滑块 RWD-035-SNH-C2-H-2-AS
R18213222X
滚柱滑块 RWD-035-SNH-C2-P-2
滚轮架，SNH，规格 35，钢 CS，精度精确，中等预载
R18213222A
滚柱滑块 RWD-035-SNH-C2-P-2-AS
滚柱滑块，SNH，规格 35，CS 钢，精密精度，中度预紧
R18213212X
滚柱滑块 RWD-035-SNH-C2-S-2
滚柱滑块，SNH，规格 35，CS 钢，超精密精度，中度预紧
R18213212A
滚柱滑块 RWD-035-SNH-C2-S-2-AS
R18213292X
滚柱滑块 RWD-035-SNH-C2-U-2
滚轮架，SNH，规格 35，钢 CS，精度超精密，中等预载
R18213292A
滚柱滑块 RWD-035-SNH-C2-U-2-AS
滚柱滑块，SNH，规格 35，CS 钢，超级精密精度，中度预紧
R18213322X
滚柱滑块 RWD-035-SNH-C3-P-2
滚柱滑块，SNH，规格 35，CS 钢，精密精度，高预紧
R18213322A
滚柱滑块 RWD-035-SNH-C3-P-2-AS
R18213312X
滚柱滑块 RWD-035-SNH-C3-S-2
滚柱滑块，SNH，规格 35，CS 钢，超精密精度，高预紧
R18213312A
滚柱滑块 RWD-035-SNH-C3-S-2-AS
R18213392X
滚柱滑块 RWD-035-SNH-C3-U-2
滚柱滑块，SNH，规格 35，CS 钢，超级精密精度，高预紧
R18213392A
滚柱滑块 RWD-035-SNH-C3-U-2-AS
R18223232X
滚柱滑块 RWD-035-SNS-C2-H-2
滚柱滑块，SNS，规格 35，CS 钢，高精度，中度预紧
R18223232A
滚柱滑块 RWD-035-SNS-C2-H-2-AS
R18223222X
滚柱滑块 RWD-035-SNS-C2-P-2
滚柱滑块，SNS，规格 35，CS 钢，精密精度，中度预紧
R18223222A
滚柱滑块 RWD-035-SNS-C2-P-2-AS
R18223212X
滚柱滑块 RWD-035-SNS-C2-S-2
滚柱滑块，SNS，规格 35，CS 钢，超精密精度，中度预紧
R18223212A
滚柱滑块 RWD-035-SNS-C2-S-2-AS
R18223292X
滚柱滑块 RWD-035-SNS-C2-U-2
滚柱滑块，SNS，规格 35，CS 钢，超级精密精度，中度预紧
R18223292A
滚柱滑块 RWD-035-SNS-C2-U-2-AS
R18223322X
滚柱滑块 RWD-035-SNS-C3-P-2
滚柱滑块，SNS，规格 35，CS 钢，精密精度，高预紧
R18223322A
滚柱滑块 RWD-035-SNS-C3-P-2-AS
R18223312X
滚柱滑块 RWD-035-SNS-C3-S-2
滚轮架，SNS，规格 35，钢 CS，精度超精密，高预载
R18223312A
滚柱滑块 RWD-035-SNS-C3-S-2-AS
滚柱滑块，SNS，规格 35，CS 钢，超精密精度，高预紧
R18223392X
滚柱滑块 RWD-035-SNS-C3-U-2
滚柱滑块，SNS，规格 35，CS 钢，超级精密精度，高预紧
R18223392A
滚柱滑块 RWD-035-SNS-C3-U-2-AS
R18534232X
滚柱滑块 RWD-045-FLS-C2-H-2
滚柱滑块，FLS，规格 45，CS 钢，高精度，中度预紧
R18534232A
滚柱滑块 RWD-045-FLS-C2-H-2-AS
R18534222X
滚柱滑块 RWD-045-FLS-C2-P-2
滚柱滑块，FLS，规格 45，CS 钢，精密精度，中度预紧
R18534222A
滚柱滑块 RWD-045-FLS-C2-P-2-AS
R18534212X
滚柱滑块 RWD-045-FLS-C2-S-2
滚柱滑块，FLS，规格 45，CS 钢，超精密精度，中度预紧
R18534212A
滚柱滑块 RWD-045-FLS-C2-S-2-AS
R18534292X
滚柱滑块 RWD-045-FLS-C2-U-2
滚柱滑块，FLS，规格 45，CS 钢，超级精密精度，中度预紧
R18534292A
滚柱滑块 RWD-045-FLS-C2-U-2-AS
R18534322X
滚柱滑块 RWD-045-FLS-C3-P-2
滚柱滑块，FLS，规格 45，CS 钢，精密精度，高预紧
R18534322A
滚柱滑块 RWD-045-FLS-C3-P-2-AS
R18534312X
滚柱滑块 RWD-045-FLS-C3-S-2
滚柱滑块，FLS，规格 45，CS 钢，超精密精度，高预紧
R18534312A
滚柱滑块 RWD-045-FLS-C3-S-2-AS
R18534392X
滚柱滑块 RWD-045-FLS-C3-U-2
滚柱滑块，FLS，规格 45，CS 钢，超级精密精度，高预紧
R18534392A
滚柱滑块 RWD-045-FLS-C3-U-2-AS
R18514232X
滚柱滑块 RWD-045-FNS-C2-H-2
滚柱滑块，FNS，规格 45，CS 钢，高精度，中度预紧
R18514232A
滚柱滑块 RWD-045-FNS-C2-H-2-AS
R18514222X
滚柱滑块 RWD-045-FNS-C2-P-2
滚柱滑块，FNS，规格 45，CS 钢，精密精度，中度预紧
R18514222A
滚柱滑块 RWD-045-FNS-C2-P-2-AS
R18514212X
滚柱滑块 RWD-045-FNS-C2-S-2
滚柱滑块，FNS，规格 45，CS 钢，超精密精度，中度预紧
R18514212A
滚柱滑块 RWD-045-FNS-C2-S-2-AS
R18514292X
滚柱滑块 RWD-045-FNS-C2-U-2
滚柱滑块，FNS，规格 45，CS 钢，超级精密精度，中度预紧
R18514292A
滚柱滑块 RWD-045-FNS-C2-U-2-AS
R18514322X
滚柱滑块 RWD-045-FNS-C3-P-2
滚柱滑块，FNS，规格 45，CS 钢，精密精度，高预紧
R18514322A
滚柱滑块 RWD-045-FNS-C3-P-2-AS
R18514312X
滚柱滑块 RWD-045-FNS-C3-S-2
滚柱滑块，FNS，规格 45，CS 钢，超精密精度，高预紧
R18514312A
滚柱滑块 RWD-045-FNS-C3-S-2-AS
R18514392X
滚柱滑块 RWD-045-FNS-C3-U-2
滚柱滑块，FNS，规格 45，CS 钢，超级精密精度，高预紧
R18514392A
滚柱滑块 RWD-045-FNS-C3-U-2-AS
R18244232X
滚柱滑块 RWD-045-SLH-C2-H-2
滚柱滑块，SLH，规格 45，CS 钢，高精度，中度预紧
R18244232A
滚柱滑块 RWD-045-SLH-C2-H-2-AS
R18244222X
滚柱滑块 RWD-045-SLH-C2-P-2
滚柱滑块，SLH，规格 45，CS 钢，精密精度，中度预紧
R18244222A
滚柱滑块 RWD-045-SLH-C2-P-2-AS
R18244212X
滚柱滑块 RWD-045-SLH-C2-S-2
滚柱滑块，SLH，规格 45，CS 钢，超精密精度，中度预紧
R18244212A
滚柱滑块 RWD-045-SLH-C2-S-2-AS
R18244292X
滚柱滑块 RWD-045-SLH-C2-U-2
滚柱滑块，SLH，规格 45，CS 钢，超级精密精度，中度预紧
R18244292A
滚柱滑块 RWD-045-SLH-C2-U-2-AS
R18244322X
滚柱滑块 RWD-045-SLH-C3-P-2
滚柱滑块，SLH，规格 45，CS 钢，精密精度，高预紧
R18244322A
滚柱滑块 RWD-045-SLH-C3-P-2-AS
R18244312X
滚柱滑块 RWD-045-SLH-C3-S-2
滚柱滑块，SLH，规格 45，CS 钢，超精密精度，高预紧
R18244312A
滚柱滑块 RWD-045-SLH-C3-S-2-AS
R18244392X
滚柱滑块 RWD-045-SLH-C3-U-2
滚柱滑块，SLH，规格 45，CS 钢，超级精密精度，高预紧
R18244392A
滚柱滑块 RWD-045-SLH-C3-U-2-AS
R18234232X
滚柱滑块 RWD-045-SLS-C2-H-2
滚柱滑块，SLS，规格 45，CS 钢，高精度，中度预紧
R18234232A
滚柱滑块 RWD-045-SLS-C2-H-2-AS
R18234222X
滚柱滑块 RWD-045-SLS-C2-P-2
滚柱滑块，SLS，规格 45，CS 钢，精密精度，中度预紧
R18234222A
滚柱滑块 RWD-045-SLS-C2-P-2-AS
R18234212X
滚柱滑块 RWD-045-SLS-C2-S-2
滚柱滑块，SLS，规格 45，CS 钢，超精密精度，中度预紧
R18234212A
滚柱滑块 RWD-045-SLS-C2-S-2-AS
R18234292X
滚柱滑块 RWD-045-SLS-C2-U-2
滚柱滑块，SLS，规格 45，CS 钢，超级精密精度，中度预紧
R18234292A
滚柱滑块 RWD-045-SLS-C2-U-2-AS
R18234322X
滚柱滑块 RWD-045-SLS-C3-P-2
滚柱滑块，SLS，规格 45，CS 钢，精密精度，高预紧
R18234322A
滚柱滑块 RWD-045-SLS-C3-P-2-AS
R18234312X
滚柱滑块 RWD-045-SLS-C3-S-2
滚柱滑块，SLS，规格 45，CS 钢，超精密精度，高预紧
R18234312A
滚柱滑块 RWD-045-SLS-C3-S-2-AS
R18234392X
滚柱滑块 RWD-045-SLS-C3-U-2
滚柱滑块，SLS，规格 45，CS 钢，超级精密精度，高预紧
R18234392A
滚柱滑块 RWD-045-SLS-C3-U-2-AS
REXROTH力士乐RSHP 滚珠滑块 FLS，标准，钢质
R1853…2.
扭矩容量高
所有四个主负载方向上的高额定载荷相同
通过滚珠滑块中心额外的两个安装螺丝孔，提升了各个方向上负载时的刚度
可互换性不受限
所有款式的导轨都可与各种款式的滚珠滑块随意组合
R18536232X滚珠滑块 RWD-065-FLS-C2-H-2
配件可直接连接到滚珠滑块端部
各侧都配有润滑口，大程度地方便维护
创新型通道设计，低润滑量
由于滚珠循环和导向都进行了优化，所以运行顺畅
滚珠滑块的配件可从上面和下面安装
进一步优化的入口区几何结构，以及每个轨道内大量的滚子，大程度地减少了弹性挠度的变化，并能达到的行程精度
滚珠滑块从其心轴上轻轻滑下，直接滑到轨道上
根据标准，内装了全面密封
规格 25 和 65
预紧载荷等级 C1 至 C5
带垫圈 DS、SS 或 AS 的型号
RSHP 滚珠滑块适合所有典型的应用，以及特殊的安装、环境和运行条件，因此无需其它的特殊设计。
基于预紧载荷和精度等级的推荐组合
对于预紧载荷 C2 的建议：精度等级 H 和 P
对于预紧载荷 C3 的建议：精度等级 P、SP、GP 和 UP
力士乐REXROTH紧凑型滚珠导套，常规，R0658
KBC-..
适用于通用要求的，价格便宜的滚珠导套
外形尺寸小，特别适用于紧凑型设计
淬硬的钢扇形架滚道与滚珠形状一致，具有高额定动载荷和长寿命。
高运行速度（5 m/s）
内装式密封圈，前置式密封圈，或者不带密封圈
R065821640集成式滚珠导套 KBC-16-DD
带常规径向间隙
未涂脂
安装简单：压入即可 — 不需附加的固定
很多空腔作为润滑剂的储藏空间用于长的润滑间隔或寿命期内润滑。
空腔也能容纳可能侵入的脏物，因此，能防止由此而引起的滚珠导套的抱轴。
集成的金属支撑环具有约0.1 mm外径过盈尺寸（轴直径 12 至 50之间），用于在轴承座内孔的紧固
安装
滚珠导套用一个压入芯棒安装。在滚珠导套安装时，如果在开始进入安装孔时出现轻微的棱边挤压现象，在接下来的继续压入过程中，会自动调整到正确位置。不必将滚珠导套拉回和重新调整。
固定
轴直径 8 和 10：塑料外套以过盈尺寸制造。在有振动及高加速度的情况下，安装时需要加附加的固定。轴径从 12 开始：金属支承环外径以过盈尺寸制造。不需额外固定（孔长 ≥ C）。
润滑
滚珠导套未润滑。投入运行前润滑滚珠导套。寿命数据以润滑和补充润滑的滚珠导套为基础。
力士乐REXROTH标准滚珠导套，中型法兰式，常规，R0742
KBMM-..-DD
坚固耐用全金属款式带钢保持架，用于恶劣条件和强污染场合
很多空腔作为润滑剂的储藏空间用于长的润滑间隔或寿命期内润滑。
用于木材加工、铸造厂、水泥厂
空腔也能容纳可能侵入的脏物，因此，能防止由此而引起的滚珠导套的抱轴。
内装式密封圈
R074250800法兰式滚珠导套 KBMM-8-DD
淬火和磨削的耐腐蚀套筒
聚甲醛导向架
滚动轴承钢制造的滚珠
载荷方向对闭式滚珠导套额定载荷的影响
必须根据安装在“小”或“大”位置选择所列示的额定载荷，并且应将其作为计算的基础。如果明确定义了负载方向并且可以将滚珠导套安装在“大”位置上，则可以使用额定载荷 Cmax (额定动载荷)和 C0max （额定静载荷）。如果无法定向安装或者不能定义负载方向，则以小的额定载荷为基准。
安装尺寸/互换性
标准滚珠导套与超级滚珠导套具有相同的安装尺寸。因此，它们之间具有互换性，但是请注意固定，径向间隙，额定载荷和润滑。
密封
标准滚珠导套从轴径 5 起可以带密封圈供货。轴径 20 至 80 的开式标准滚珠导套也可以全密封式 (带有纵向密封条) 供货 (摩擦较大)。
力士乐REXROTH公差环 R0810 (AN)
尺寸 47 x 8 到 75 x 30
安装快速、经济
补偿不同材料的机器元件之间的热膨胀差异
无需键槽或强制联锁式连接
连接部件设计简单
高温稳定性
R081004701公差环 AN47X8
特殊尺寸要求可定制
机器元件成本极低
能抵抗各种类型的化学应力
机器部件的固定和安全连接
连接部件公差带较大
周向平边位于公差环的外径上。适用于标准标称轴。
力士乐REXROTH耐腐蚀实心轴，X46Cr13
这是一种对抗腐蚀和洁净性有高要求的应用的正确选择，例如：在食品工业、半导体加工。
R100000830实心轴 WV-8H6-X46
这是一种对抗腐蚀和洁净性有高要求的应用的正确选择，例如：在食品工业，半导体加工中。X 90 CrMoV 18 与 X 46 Cr 13 的区别在于附加的抗乳酸性。
尺寸精度和公差带
精密钢轴的直径公差等级为 h6 和 h7。软化退火轴段的直径公差与所给的公差带有微小差别。
轴硬度
轴表面采用感应淬火。根据不同的直径，淬火深度为 0.4 至 3.2 mm。表面淬火硬度和淬火深度在横向和纵向都是非常均匀的。由此保证了精密钢轴的尺寸恒定和长使用寿命。
插接式拼接轴
如果需要超过轧制工件长度的钢轴，我们可以提供拼接式钢轴。其中一根轴带有配合轴颈，而另一根轴则带有与其相配合的孔。对拼接轴应全长度上连续支撑或至少以固定间距支撑且拼接处应有一个支撑 。在用螺栓拧紧轴支撑时，必须将轴在轴向顶紧，以避免在接合处出现缝隙。滚珠导套可以毫无问题地滚过对接处。
力士乐REXROTH带塑料安装孔盖的滚珠导轨 SNS
R1605 .0. ..
在所有载荷方向上均达到高刚度
扭矩容量高
用于从上面安装，带塑料孔盖
导轨末端无需额外空间
R160510431滚珠导轨 KSA-015-SNS-N-MA-AK
滚珠导轨可切断为客户所需的长度。
如果需要更长的导轨，博世力士乐可将其作为多段式滚珠导轨交付。
塑料安装孔盖包含在交付范围内。
遵守安装说明！
请索要“滚珠导轨系统安装说明”。
还可提供组合式滚珠导轨。
力士乐REXROTH滚珠导轨系统的前置密封件
R1619 .2. .0
材料：符合 DIN EN 10088 标准的带塑料密封件的防腐蚀钢
设计：明亮型
2 段
R161912120前置密封 15
安装说明
包含了紧固螺丝。
将润滑口连接至端面时，请观察旋入深度。
请遵循安装说明。
REXROTH力士乐BSHP 滚珠滑块 SNS，标准，钢质，不带珠链
R1622 … 2.
应用范围：适用于横向上空间受限的场合
扭矩容量高
所有四个主负载方向上的高额定载荷相同
长效润滑可在数年内持续有效
可互换性不受限制，所有的滚珠导轨系统都可与各精度等级的各种版本滚珠滑块任意组合。
R162219420滚珠托架KWD-015-SNS-C0-N-1
R165111320滚珠滑块KWD-015-FNS-C1-H-1
各种不同预紧等级
经优化的入口区几何结构，以及大量的滚珠，程度地减少了弹性挠度的变化
滚珠滑块的配件可从上面安装
集成了全面密封
利用集成润滑油箱实现润滑量系统
所有配件均配置有端面紧固螺纹
可用于各种 SNS/SNO 滚珠导轨
极好的动态特性
滚珠滑块出厂时已经过润滑。
由于博世力士乐采用四排滚珠的设计， 所以在所有载荷方向均提供 两点接触。这将摩擦力减至小。
其他具备两排或四排滚珠的四点接触 滚珠导轨系统 受到多重摩擦：由于横向载荷的滑差，如果在没有载荷的情况下具有相当大小的预应力，则哥特式导轨结构会产生较大的摩擦力（取决于导轨的弯曲度和载荷，摩擦系数可增大五倍）。这种高摩擦导致产生更多的热量。
密封件
密封件用于在作业过程中防止灰尘、碎屑和冷却剂等进入滚珠滑块内部，从而防止其使用寿命缩短。
标准密封件（SS）
通用密封件为博世力士乐滚珠滑块中的标准配件。它们对带和不带防护带的滚珠导轨具备通用的密封作用。在设计过程中考虑低摩擦和良好的密封效果。适用于需要良好密封条件的应用。
低摩擦密封件（LS）
适用于对自由移动有特殊要求的应用。
双唇式密封件（DS）
适用于增加接触媒介的应用
前置密封件
适用于存在细小灰尘或金属粒子的环境中，以及使用冷却液或切削液的应用。
在维修过程中可进行互换。
前置密封件作为配件提供，以供客户自行安装时使用。
FKM 密封件
适用于存在细小灰尘或金属粒子的极端环境中，以及大量使用冷却液或切削液的应用。
在维修过程中可进行互换。
FKM 前置密封件作为配件提供，以供客户自行安装时使用。
盖板压力密封圈
适用于存在粗粒灰尘或碎屑的环境中。
盖板压力密封圈作为配件提供，以供客户自行安装时使用。
一般说明
适用于所有滚珠导轨系统（即所有滚珠滑块和滚珠导轨）的通用技术资料和计算方法。分别列出了单个滚珠滑块和滚珠导轨相关的具体技术资料。
预紧等级
为了尽可能满足广泛的应用需求，博世力士乐提供各种不同预紧等级的滚珠滑块。
提供以下预紧等级的滚珠滑块：
无预紧载荷滚珠滑块（预紧等级 C0）
中度预紧载荷滚珠滑块（预紧等级 C1）
平均预紧载荷滚珠滑块（预紧等级 C2）
高度预紧载荷滚珠滑块（预紧等级 C3）
为了防止缩短使用寿命，预紧载荷不得超过轴承 F 载荷的 1/3。
通常，滚珠滑块的刚度随预紧载荷的增加而增强。如果发生振动，请选择一个相应高级别预紧载荷（≥ 预紧等级 C2）。
具备平行导轨的导轨系统
在选择预紧等级时，还需注意导轨允许的平行偏移（“等级选择标准”）。
将滚珠导轨系统的等级为 N 时，我们建议将预紧等级为 C0 或 C1，以避免因公差而产生扭应力。
REXROTH力士乐BSHP 滚珠滑块 FLS，标准，钢质，不带珠链
R1653 … 2.
应用范围：适用于苛刻刚度要求的场合
降低了摩擦振动和低摩擦级，尤其在外部载荷条件下
极好的动态特性
度
入口区将运行度提高了六倍
R165342220滚珠滑块KWD-045-FLS-C2-P-1
长效润滑可在数年内持续有效
周围均有金属螺纹的润滑油嘴
所有配件均配置有端面紧固螺纹
集成了全面密封
扭矩容量高
各种不同预紧等级
各负载方向的刚度都较高 - 可用于每根轨道只有一个滑块的应用
由于滚珠滑块中心额外开了两个安装螺丝孔，提升了抬起和侧向载荷情况下的刚度
由于采用了预张紧的 O 型结构，因此可达系统刚性
可选配的集成无磨损感应测量系统
滚珠滑块的配件可从上面和下面安装
可用于各种 SNS/SNO 滚珠导轨
所有四个主负载方向上的高额定载荷相同
滚珠滑块出厂时已经过润滑。
由于博世力士乐采用四排滚珠的设计， 所以在所有载荷方向均提供 两点接触。这将摩擦力减至小。
其他具备两排或四排滚珠的四点接触 滚珠导轨系统 受到多重摩擦：由于横向载荷的滑差，如果在没有载荷的情况下具有相当大小的预应力，则哥特式导轨结构会产生较大的摩擦力（取决于导轨的弯曲度和载荷，摩擦系数可增大五倍）。这种高摩擦导致产生更多的热量。
密封件
密封件用于在作业过程中防止灰尘、碎屑和冷却剂等进入滚珠滑块内部，从而防止其使用寿命缩短。
标准密封件（SS）
通用密封件为博世力士乐滚珠滑块中的标准配件。它们对带和不带防护带的滚珠导轨具备通用的密封作用。在设计过程中考虑低摩擦和良好的密封效果。适用于需要良好密封条件的应用。
低摩擦密封件（LS）
适用于对自由移动有特殊要求的应用。
双唇式密封件（DS）
适用于增加接触媒介的应用
前置密封件
适用于存在细小灰尘或金属粒子的环境中，以及使用冷却液或切削液的应用。
在维修过程中可进行互换。
前置密封件作为配件提供，以供客户自行安装时使用。
FKM 密封件
适用于存在细小灰尘或金属粒子的极端环境中，以及大量使用冷却液或切削液的应用。
在维修过程中可进行互换。
FKM 前置密封件作为配件提供，以供客户自行安装时使用。
盖板压力密封圈
适用于存在粗粒灰尘或碎屑的环境中。
盖板压力密封圈作为配件提供，以供客户自行安装时使用。
一般说明
适用于所有滚珠导轨系统（即所有滚珠滑块和滚珠导轨）的通用技术资料和计算方法。分别列出了单个滚珠滑块和滚珠导轨相关的具体技术资料。
预紧等级
为了尽可能满足广泛的应用需求，博世力士乐提供各种不同预紧等级的滚珠滑块。
提供以下预紧等级的滚珠滑块：
无预紧载荷滚珠滑块（预紧等级 C0）
中度预紧载荷滚珠滑块（预紧等级 C1）
平均预紧载荷滚珠滑块（预紧等级 C2）
高度预紧载荷滚珠滑块（预紧等级 C3）
为了防止缩短使用寿命，预紧载荷不得超过轴承 F 载荷的 1/3。
通常，滚珠滑块的刚度随预紧载荷的增加而增强。如果发生振动，请选择一个相应高级别预紧载荷（≥ 预紧等级 C2）。
具备平行导轨的导轨系统
在选择预紧等级时，还需注意导轨允许的平行偏移（“等级选择标准”）。
将滚珠导轨系统的等级为 N 时，我们建议将预紧等级为 C0 或 C1，以避免因公差而产生扭应力。
力士乐REXROTH滚珠托架 KWD-035-FNS-C1-H-1
R165131320
滚珠滑块，FNS，规格 35，CS 钢，高精度，低预紧，不带滚珠链
滚珠滑块精度高，具有以下产品特性：
规格 35
FNS 结构型式：宽度 = 法兰，长度 = 正常，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C1：低度预紧
精度等级 H：高 (H)
不带滚珠链
已经预润滑并进行了防腐处理
减摩轴承润滑脂 Dynalub 510
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 110.5 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
应用范围：适用于较高刚度要求的场合
极好的动态特性
摩擦力波动明显降低、摩擦力水平明显降低，特别是在外力作用下
的精度
获得的入口区可将径流精度提高多六倍
滚珠滑块的配件可从上面和下面安装
周围均有金属螺纹的润滑油嘴
所有配件均配置有端面紧固螺纹
集成式全密封
高转矩负载承受力
各种不同预紧等级
各负载方向的刚度都较高 - 可用于每根轨道只有一个滑块的应用
由于滚珠滑块中心额外开了两个安装螺丝孔，提升了抬起和侧向载荷情况下的刚度
由于采用了预张紧的 O 型结构，因此可达大系统刚性
可选配的集成无磨损感应测量系统
滚珠滑块出厂时已经过润滑
可用于各种 SNS/SNO 滚珠导轨
长效润滑可在数年内持续有效
所有四个主负载方向上的高额定载荷相同
公称尺寸 [mm] 35
结构型式 FNS – 法兰型 标准长 标准高
滚珠链 无滚珠链（标准）
材料（型材导轨导向系统） 碳钢
预紧等级 C1 - 轻微预紧
精度等级 H - 高精密
自动调整以补偿轴心差 不能自动对准
导向滑块宽度 [mm] 100
导向滑块长度 [mm] 110.5
导向滑块高度 [mm] 40.4
带导轨的导向滑块的高度 [mm] 48
润滑 已经预润滑并进行了防腐处理
额定动载荷 C [N] 51800
脚注：额定动载荷 C 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定动扭转转矩 Mt 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定静纵向转矩 ML0 [Nm] 1130
额定静扭转转矩 Mt0 [Nm] 1740
大加速度 amax [m/s²] 500
提示 大加速度 amax 当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2
允许的大线性转速 vmax [m/s] 5
额定动扭转转矩 Mt [Nm] 1110
额定动纵向转矩 ML [Nm] 720
额定动纵向转矩 ML 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
密封件 SS – 标准密封件
额定静载荷 C0 [N] 80900
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大）
短时间内可维持高达 100°C。在零下温度时请询问。
摩擦系数 μ 0,002 ... 0,003
脚注：摩擦系数 μ 无密封摩擦
导轨节距 T [mm] 80
重量 [kg] 1.696
力士乐滑块R18233222X
