REXROTH电磁线圈R901393577，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线： ；联系人：雷青；热诚欢迎新老客户咨询购买！
力士乐REXROTH螺纹插装阀电磁阀线圈
R901393577 OD02360130OC00-36-K4 -20G24 02
磁性线圈
线圈 D36 - H 类 - 20 W
产品属性
产品系列分类 线圈D36-H级-20 W
产品系列类型 线圈
线圈 D36
电源电压 24伏直流电
电气连接器 DIN 43650–EN 175301-803
重量[kg] 0.17

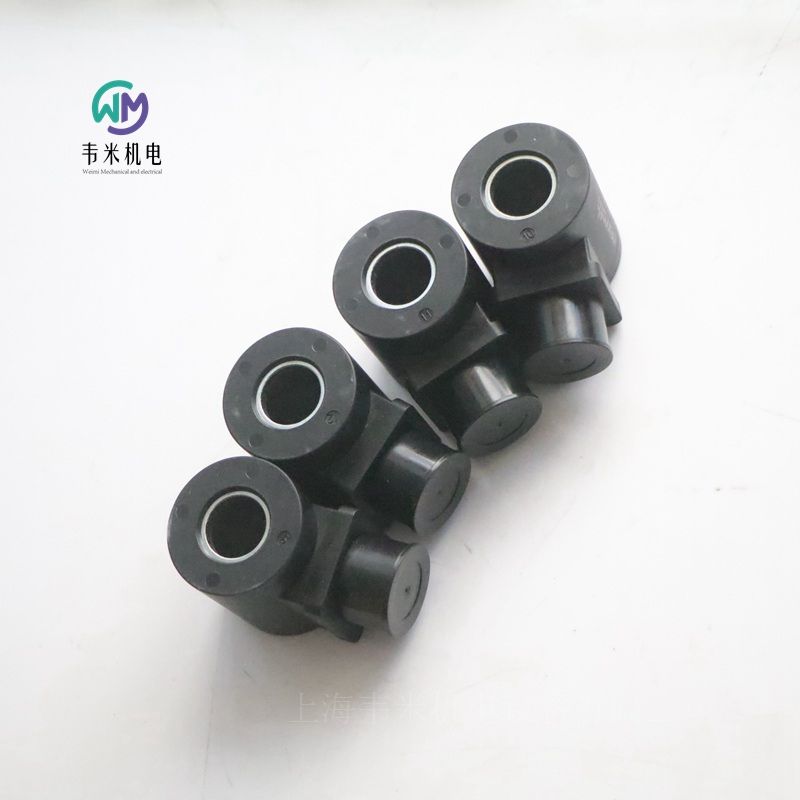

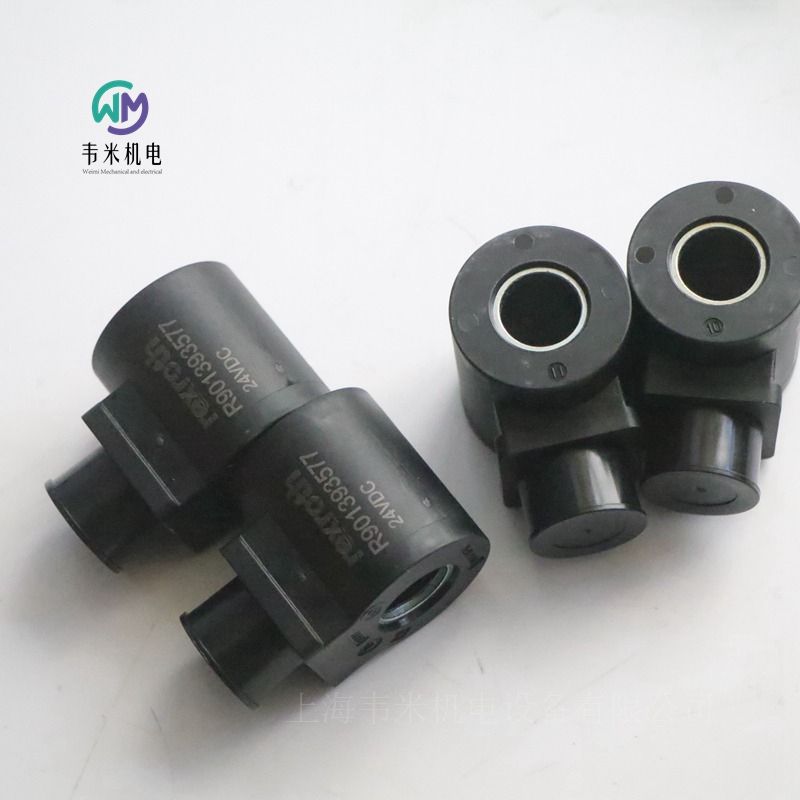

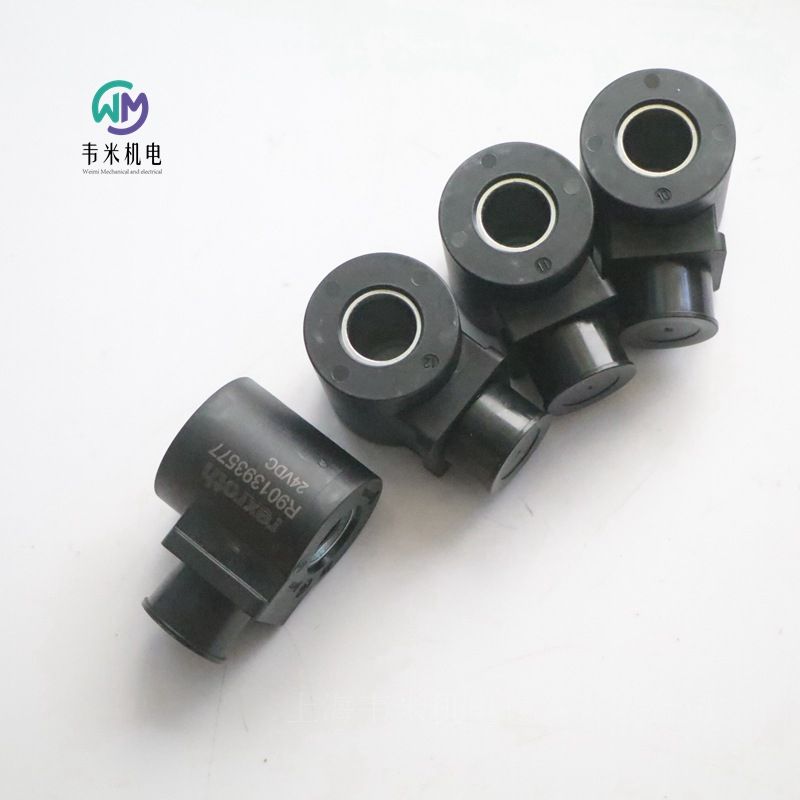

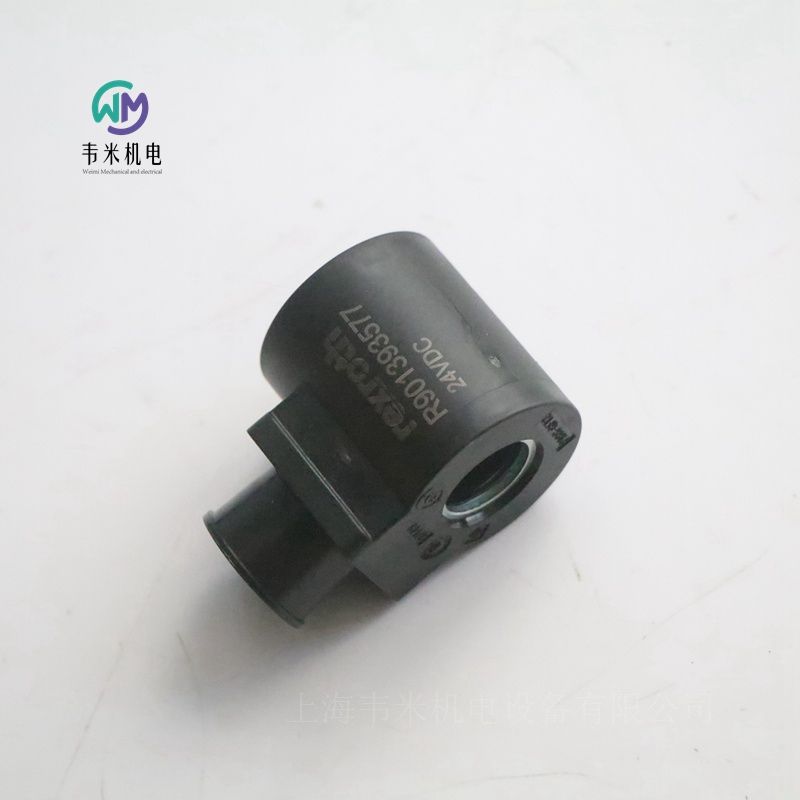

REXROTH电磁线圈R901393577产品实物图片：
力士乐 R901393577（OD02360130OC00）D36 系列电磁线圈产品详解｜移动液压与工业插装阀配套核心元件
一、产品基础概述
在现代液压控制系统中，电磁线圈作为电信号转化为机械推力的关键执行部件，直接决定螺纹插装阀、集成阀组的动作稳定性、响应周期与长期运行寿命。力士乐 R901393577，物料编号对应型号 OD02360130OC00，归属博世力士乐 D36 系列 H 级绝缘电磁线圈，专为旗下 OIL CONTROL OD 系列 16 通径二位二通螺纹插装阀配套开发，是移动工程机械、自动化液压站、高空作业设备、物料搬运机械中广泛使用的标准驱动配件。
该产品源自原意大利 OIL CONTROL 成熟产品线，品牌整合后纳入博世力士乐紧凑型液压体系，统一执行精密制造标准，适配 VEI-16 系列插装式座阀、K 系列液压动力单元等多款阀类总成，采用 24V 直流供电方案，标准 DIN 电气接口，兼顾低温户外设备、高温工业液压站、多粉尘矿山机械等多元工况使用需求，是液压系统集成商、设备整机厂、售后维保渠道常备替换配件之一Bosch Rexr...。
二、完整型号编码与核心技术参数解析
（一）型号分段释义
物料号 R901393577：博世力士乐全球统一备件编码，用于采购、库存匹配、售后溯源，全渠道通用识别标识；
主型号 OD02360130OC00 分段拆解：
OD0236：D36 线圈基础系列代号，代表内径 16mm 适配孔位、20W 标准功率本体结构；
013：电气接口规格，对应 DIN 43650（EN 175301-803）标准三针直插端子；
0：无特殊防爆、防水升级基础款；
C：供电规格代码，代表 24VDC 直流输入；
00：无附加线缆、定制加长端子等选配结构。
同系列可匹配型号包含 12V 直流 OD02360130OB00、Deutsch 防水接头 OD0236203POC00、AMP 接头 OD02360730OC00 等，客户可依据设备电控系统灵活选型Bosch Rexr...。
（二）核心技术参数
电气性能
额定供电：24V DC 直流；
额定功率：20W；
绝缘等级：H 级，耐受*高绕组温度 180℃，适配持续通电高频作业场景；
标准接口：DIN 43650 工业液压通用插头，支持赫斯曼标准接插件配套；
内阻、电流曲线匹配插装阀阀芯推力设计，电压波动区间内动作无迟滞。
环境耐受指标
工作环境温度：-30℃～+90℃，兼顾北方冬季户外工程机械、密闭高温液压油箱周边安装环境；
存储温度区间：-40℃～100℃，仓储、长途运输温度变化不会损伤内部绕组；
防护结构：一体式注塑封装，内置硅胶密封垫圈，阻挡粉尘、水雾、液压油渗透线圈内部；
物理结构参数
内孔直径：16mm，适配 16 通径 OD 系列螺纹插装阀阀杆；
外形尺寸：内径 16mm、外径 36mm，长度 41mm，安装高度 43mm；
单件自重：约 0.18kg，轻量化结构不额外增加阀块装配负载；
配套液压工况适配
适配阀体*高工作压力 350bar，兼容普通抗磨液压油、低温液压介质，可匹配常开、常闭两种机能二位二通插装阀，用于油路通断、先导控制、负载锁止回路驱动。
三、产品结构设计与制造工艺优势
1. 磁路优化钢结构壳体
线圈外部采用一体成型钢制外壳包裹绕组，形成闭合磁路，同等功率下输出电磁推力平稳均匀，减少阀芯吸合、释放过程中的冲击震动。钢制外壳同时具备物理防护能力，装配、检修过程中磕碰、工具剐蹭不易造成内部铜线损伤，对比塑料外壳线圈，在工地、矿山等粗加工工况下使用周期更长Bosch Rexr...。
内部绕组采用高耐温漆包铜线分层规整绕制，绕线张力全程数控管控，层间填充耐高温绝缘树脂，杜绝长期通电升温后铜线短路、层间漏电问题。绕组整体高压注塑成型，树脂完全填充铜线间隙，消除空气夹层，降低冷热交替产生的水汽凝露风险，适应昼夜温差较大的户外移动设备。
2. 双层密封防水防尘构造
线圈与插头连接位置内置一体式硅橡胶密封垫，插头插接到位后形成完整封闭腔体，可抵御设备清洗时高压水雾、液压油飞溅、露天作业扬尘侵入。注塑本体无拼接缝隙，不存在传统分体线圈胶水老化渗漏缺陷，长时间浸泡油液环境下密封性能保持稳定，减少因线圈进水短路导致的设备停机故障。
3. 标准化通用安装结构
16mm 标准内孔适配行业主流 16 通径螺纹插装阀阀杆，无需定制转接套件， OD 系列 VEI-16 全系列阀件可直接装配，装配无间隙，阀芯动作无卡滞。安装无方向限制，阀块水平、垂直、倒置安装均可正常工作，方便集成阀组多回路布局设计，降低液压设计师布局限制。
端子采用加厚导电金属片冲压成型，导电截面充足，长期大电流工作不易发热氧化，端子定位卡扣结构稳固，车辆颠簸、设备高频震动环境下插头不易松脱，避免虚接造成的阀芯动作失灵、系统压力失控问题。
4. 全流程品控体系
产品生产完成后经过多道检测工序：绕组导通与绝缘耐压测试、高低温循环老化测试、持续通电温升测试、震动耐久模拟测试、密封浸水测试，每批次产品留存检测数据，备件流通环节可通过物料号追溯生产批次、检测记录。整机厂批量配套、维修替换场景下，性能一致性稳定，不会出现批次间推力、响应速度差异。
四、适配设备与主流行业应用场景
力士乐 R901393577 线圈依托 OD16 插装阀的广泛配套能力，覆盖移动液压、固定工业液压两大板块，细分行业适配场景清晰，适配各类需要电控油路通断、先导开关、负载保持控制的液压系统：
（一）移动工程机械领域
高空作业平台、曲臂 / 直臂升降车：平台升降、支腿伸缩回路二位二通插装阀驱动，线圈持续通电保障支腿锁止，H 级绝缘应对夏季户外高温暴晒，低温环境启动无卡顿；
小型挖掘设备、滑移装载机：先导油路开关、辅助属具油路通断控制，设备行驶持续震动工况下线圈端子连接稳定，减少野外作业故障；
随车吊、轻型起重机：负载保持平衡阀配套电磁开关回路，断电后弹簧复位切断油路，保障吊载作业安全；
农用机械、收割设备：液压转向、料仓升降控制，田间多粉尘、泥水飞溅环境下密封结构保护内部绕组，降低田间停机维修频次。
（二）工业自动化液压设备
液压动力单元、集成阀站：小型机床液压站、注塑机辅助油路、压铸机先导控制单元，密闭机柜高温环境下耐受持续通电温升，长期运行绝缘性能不衰减；
自动化流水线工装夹具：液压夹紧、定位油缸油路通断控制，高频次循环动作场景下线圈耐久度表现良好，减少备件更换周期；
模具液压、冲压设备：油路快速通断控制，匹配设备自动化节拍，电磁推力稳定保障夹具夹紧力一致性。
（三）特种配套设备
物料搬运叉车液压系统、港口轻型装卸机械、小型船舶甲板液压执行机构、环卫清扫车液压动力回路，24V 直流供电匹配绝大多数移动设备车载电控系统，无需额外电压转换模块，简化整机电气设计。
五、实际使用价值与系统优化作用
1. 降低系统故障概率，减少停机成本
液压系统电磁阀线圈是易损耗电气元件，劣质线圈易出现升温短路、密封失效进水、推力不足阀芯卡滞等问题，直接造成设备动作失效。力士乐 R901393577 采用 H 级耐高温绝缘与全密封注塑工艺，在持续通电、高低温交变、粉尘油污工况下，稳定运行周期更长，设备运维人员更换频次下降，减少生产线、工程机械中途停机带来的产能损失。
2. 提升液压系统控制精度与动作平顺性
均衡稳定的电磁推力能够保障阀芯吸合、释放速度统一，油路通断响应区间波动较小，油缸启停冲击幅度降低，减少设备框架、工装夹具震动损耗，延长阀体、密封件、管路等周边配件使用寿命，整套液压系统长期运行稳定性得到提升。
3. 通用性强，简化备件库存管理
单一物料号 R901393577 可匹配多款 OD16 系列插装阀，整机厂商、维保经销商无需储备多种规格驱动线圈，统一备货即可覆盖同电压全系列阀体替换需求，压缩备件仓储占用空间，优化库存资金占用。标准化 DIN 接口可搭配市面常规液压插头，采购渠道选择丰富，紧急维修场景配件补给便捷。
4. 适配节能型液压系统设计
20W 标准功率兼顾推力输出与能耗控制，对比高功率线圈减少待机通电发热，小型液压动力单元长时间空载运行时，油箱油温上升幅度更小，降低液压油高温老化速度，间接延长液压油更换周期，控制设备日常运维耗材支出。
六、安装、维护与替换注意事项
1. 装配规范
装配前清理插装阀阀杆表面金属碎屑、油污，避免杂质卡入线圈内孔造成阀芯动作卡滞；
线圈完全贴合阀体端面后锁紧固定螺母，扭矩参照手册标准区间，避免过紧挤压壳体变形、过松震动脱落；
DIN 插头插接到位后锁紧卡扣，露天作业设备建议额外加装防水护套，进一步提升防护能力；
安装位置尽量远离液压泵、主阀块高温发热区域，预留通风散热空间，降低线圈持续工作温度。
2. 日常巡检要点
定期检查插头端子有无油污氧化、松动发热痕迹，出现端子发黑及时清洁或更换插头；
设备长期停机重启前，检测线圈导通电阻，对比参数排查内部铜线断路隐患；
清洗设备时避免高压水枪直接正对线圈插头位置，减少水雾渗入腔体概率。
3. 替换选型提醒
更换备件时核对三项核心信息：物料号 R901393577、供电电压 24VDC、内孔直径 16mm；若设备原线圈为 12V 直流、Deutsch 防水接头版本，需选择对应 OB00、POC00 系列线圈，直接替换不同电压线圈会出现推力不足或烧毁绕组问题。非仿制线圈绝缘等级、磁路结构存在差异，替换后可能出现响应变慢、发热严重等现象，对高精度、高负荷设备建议选用备件。
七、行业配套发展趋势与产品定位
当前移动液压与集成阀组行业持续向小型化、高耐久、低维护方向迭代，螺纹插装阀凭借空间占用小、集成度高的优势，逐步替代传统板式换向阀，配套电磁线圈作为核心辅件，对温度耐受、震动适应、密封防护的要求持续提升。
力士乐 D36 系列线圈包含 R901393577 在内的多款标准化产品，针对国内工程机械、自动化设备主流 24V 直流电控体系做适配优化，兼顾户外移动设备与室内工业液压双重使用场景，定位中端通用高性能配套元件，平衡制造精度与适配广度，既满足大型整机厂批量配套的稳定性需求，也适配中小型液压集成商、维修门店的替换采购需求。
在绿色液压、低能耗设备发展趋势下，该款 20W 功率线圈在保障驱动推力的前提下控制电能消耗，配合低内泄 OD 系列插装阀，助力整机厂商优化液压系统能耗指标，契合行业设备节能升级方向；H 级耐高温绝缘结构，也适配液压系统高压化、小型化后阀块温升提升的行业变化趋势，具备长期稳定配套价值。
八、总结
力士乐 R901393577（OD02360130OC00）D36 系列 24V 电磁线圈，作为 16 通径 OD 螺纹插装阀专属驱动元件，依托成熟磁路设计、H 级耐高温绝缘、全密封注塑防护、标准化通用安装四大核心设计优势，适配工程机械、工业自动化、特种液压设备多类工况。稳定的电磁输出、宽泛的环境耐受区间、统一的品控标准，能够改善液压系统动作平顺性、减少电气故障停机频次，同时凭借高度通用的规格简化备件管理，为设备制造商、系统集成商、维保服务商提供可靠的标准化配套解决方案。
从液压系统底层执行部件层面来看，优质电磁线圈是保障整套油路控制逻辑稳定运行的基础，该款线圈凭借多年市场落地验证，在高低温、震动、粉尘油污等复杂工况中表现均衡，是 24V 直流插装阀回路配套可优先选用的标准驱动配件，适配现阶段紧凑型液压系统集成发展的主流需求。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！
