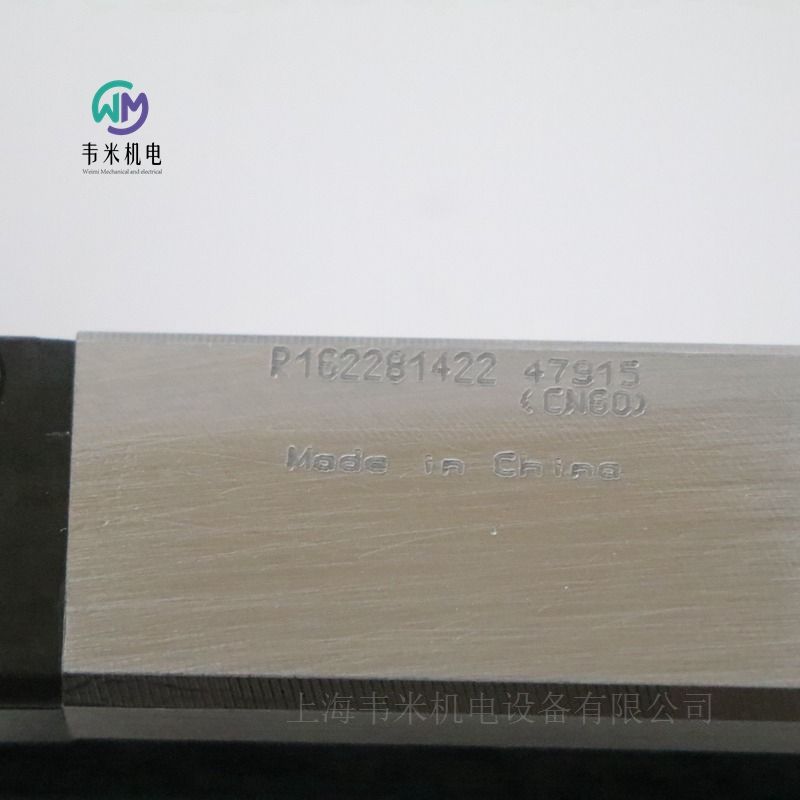

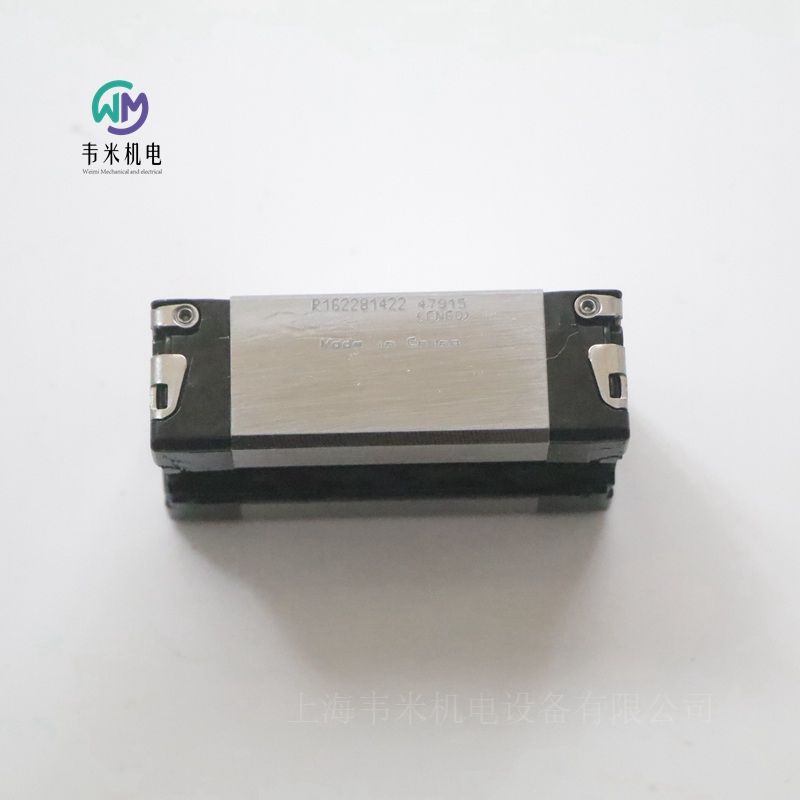

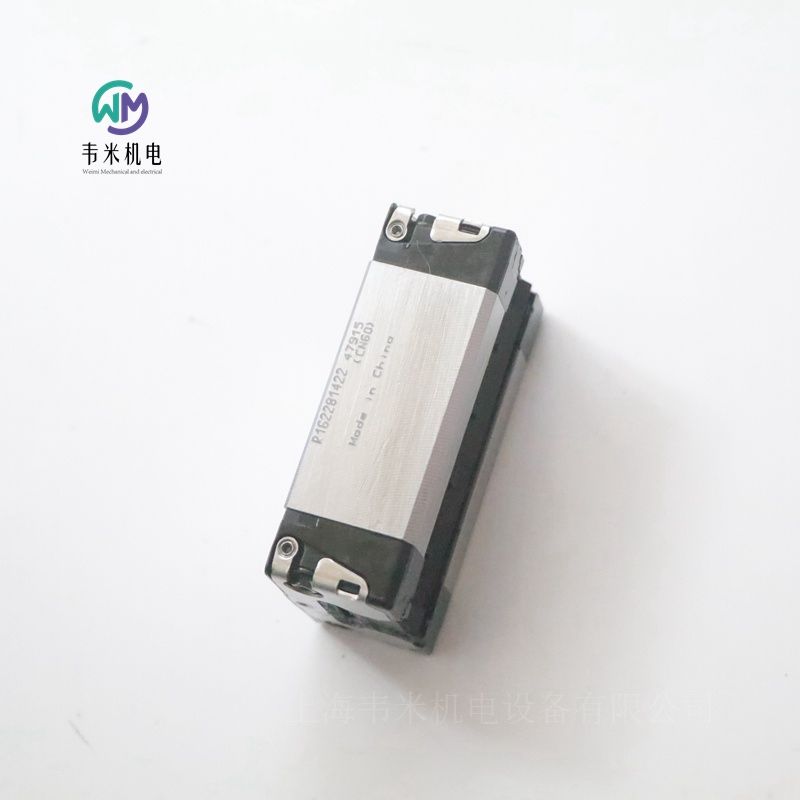

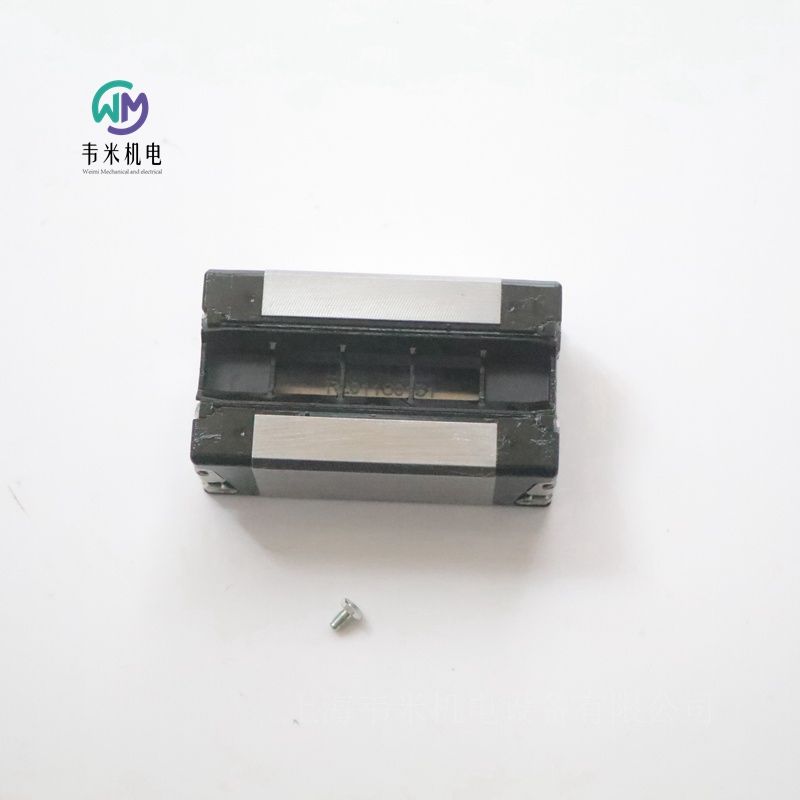

力士乐滑块现货库存R162281422，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线： ；联系人：雷青；热诚欢迎新老客户咨询购买！
力士乐REXROTH滚珠托架KWD-020-SNS-C1-N-1
R162281422 KWD-020-SNS-C1-N-1
滚珠滑块，SNS，规格 20，CS 钢，标准精度，低预紧，带滚珠链
线性传动技术 线性导轨 高精度滚珠导轨导向系统 BSHP 高精度滚珠滑块 BSHP 滚珠托架
滚珠滑块精度高，具有以下产品特性：
规格 20
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C1：低度预紧
精度等级 N：常规
带滚珠链
已经预润滑并进行了防腐处理
减摩轴承润滑脂 Dynalub 510
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 75.0 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
应用范围：适用于横向上空间受限的场合
高转矩负载承受力
所有四个主负载方向上的高额定载荷相同
长效润滑可在数年内持续有效
可互换性不受限制，所有的滚珠导轨系统都可与各精度等级的各种版本滚珠滑块任意组合。
各种不同预紧等级
经优化的入口区几何结构，以及大量的滚珠，减少了弹性挠度的变化
滚珠滑块的配件可从上面安装
集成式全密封
利用集成润滑油箱实现低润滑量系统
所有配件均配置有端面紧固螺纹
可用于各种 SNS/SNO 滚珠导轨
极好的动态特性
滚珠滑块出厂时已经过润滑
低噪音级珠链和运行能力
规格 滚珠导轨系统
公称尺寸 [mm] 20
结构型式 SNS – 窄型 标准长 标准高
构造型式 高精度滚珠滑块
型材导轨系统材质 碳钢
预紧等级 C1 - 低度预紧
精度等级 N - 普通级
密封件 SS - 标准密封件
滚珠链 带滚珠链
自动调整以补偿轴心差 不能自动对准
导向滑块宽度 [mm] 44.0
导向滑块长度 [mm] 75.0
导向滑块高度 [mm] 25.35
带导轨的导向滑块的高度 [mm] 30.0
润滑 已预润滑、已防腐处理
加速度 amax [m/s²] 500.0
提示 加速度 amax 当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2
允许线性速度 vmax [m/s] 5.0
允许环境温度 (min. … max.) 0 °C ... +80 °C
允许环境温度 (min. … max.) 提示 短时间内可维持高达 100°C。在零下温度时请询问。
摩擦系数 μ 0.002 ... 0.003
摩擦系数 μ 提示 无密封摩擦
重量 [kg] 0.34
额定动载荷 C50 [N] 28000.0
动态承载量 C50 提示 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。
额定动载荷 C100 [N] 22200.0
动态承载量 C100 提示 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态额定载荷 C0 [N] 27700.0
额定动扭转转矩 Mt50 [Nm] 350.0
提示 额定动扭转转矩 Mt50 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。
额定动扭转转矩 Mt100 [Nm] 280.0
提示 额定动扭转转矩 Mt100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态扭转力矩载荷 Mt0 [Nm] 350
额定纵向动转矩 ML50 [Nm] 240.0
提示 额定纵向动转矩 ML50 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。
额定动纵向转矩 ML100 [Nm] 190.0
提示 额定动纵向转矩 ML100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态纵向力矩载荷 ML0 [Nm] 240
导轨节距 T [mm] 60
尺寸 A（型材导轨系统） [mm] 44
尺寸 A1（型材导轨系统） [mm] 22
尺寸 A2（型材导轨系统） [mm] 20
尺寸 A3（型材导轨系统） [mm] 12
尺寸 B（型材导轨系统） [mm] 75
尺寸 B 公差（型材导轨系统） [mm] +0.5
尺寸 B1 [mm] 49.6
尺寸 E1 [mm] 32
尺寸 E2（型材导轨系统） [mm] 36
尺寸 E3（型材导轨系统） [mm] 32.5
尺寸 E8（型材导轨系统） [mm] 32.5
尺寸 E9（型材导轨系统） [mm] 7.3
尺寸 H [mm] 30.0
尺寸 H1（型材导轨系统） [mm] 25.35
尺寸 H2 带防护带（型材导轨系统） [mm] 20.75
尺寸 H2 不带防护带（型材导轨系统） [mm] 20.55
尺寸 K1（型材导轨系统） [mm] 13.8
尺寸 K2（型材导轨系统） [mm] 13.8
尺寸 K3（型材导轨系统） [mm] 3.35
尺寸 K4（型材导轨系统） [mm] 3.35
尺寸 N3（型材导轨系统） [mm] 7.5
尺寸 N6（型材导轨系统） [mm] 13.2
尺寸 N6 公差（型材导轨系统） [mm] ±0.5
尺寸 S2（型材导轨系统） M5
尺寸 S5（型材导轨系统） [mm] 6
尺寸 S9 M3x5 mm
尺寸 S9 螺纹直径（型材导轨系统） M3
尺寸 S9 螺距 [mm] 5
尺寸 T1 min [mm] 13
尺寸 V1 [mm] 6
配件
R161982120
前置密封 20 SET
前置密封件 - 20
R341702909
喇叭形润滑嘴 M3X5
漏斗形润滑嘴 - M3
R345503078
接长杆件 M3X8,5-M3
延长接头 - M3
R161982500
润滑单元 20
前置润滑装置 (KSF) - 20
力士乐REXROTH滚珠滑块R162281422 SNS20窄型线性导轨滑块产品详解
工业自动化生产线、精密机械设备的线性传动系统，是整机运行精度、运行寿命、传动稳定性的核心支撑，滚珠滑块作为导轨导向系统核心配件，选型匹配度、原厂工艺、材质工艺直接决定设备整机工况适配能力。力士乐REXROTH滚珠滑块R162281422作为博世力士乐原厂SNS系列20规格窄型标准滚珠滑块，也是工业市场流通量大、适配工况广泛、机床自动化通用款线性滑块，适配20规格线性导轨，主打紧凑型安装、中轻负载传动、常规工业精度需求，适配国内非标自动化、木工机械、包装印刷、3C电子检测设备多类设备改造与新机装配需求，也是工业配件经销商、设备厂家采购高频型号。本文结合原厂参数、结构工艺、工况适配、运维要点，全方位解析力士乐R162281422滚珠滑块产品优势与落地应用价值。
本次文章优化植入SEO核心关键词：力士乐R162281422滑块、REXROTH SNS20滚珠滑块、力士乐窄型滚珠滑块、工业自动化线性导轨滑块、原厂力士乐滚珠滑块，贴合工业品行业网站收录、采购用户搜索习惯。
一、品牌溯源+型号系列定位：原厂标准化量产，行业通用性拉满
力士乐REXROTH隶属于博世集团，深耕线性传动、液压气动、工业驱动领域百年，依托欧洲精密加工生产线、滚道研磨工艺、钢材热处理技术，打造全品类线性导轨滑块产品线，产品覆盖微型、标准型、窄型、重载型、静音款多结构滑块，适配全球工业设备设计标准，可适配欧美系、国产通用导轨安装基座，行业适配兼容性突出。
力士乐REXROTH滚珠滑块R162281422归属原厂SNS窄型标准产品线，型号对应SNS20-N-C1-SS标准配置，区别于同规格宽体滑块、加长重载滑块，主打横向安装空间受限、设备机身紧凑、中轻型轴向径向负载工况设计，契合当下工业设备小型化、轻量化、模块化设计趋势。对比市面同规格国产替换滑块，原厂R162281422滑块统一出厂工艺、标准化孔位尺寸、统一预紧与密封配置，设备替换拆装无需修改机架结构，降低设备改造成本与装配工期，也是自动化设备维保、旧机床配件更换主流优选型号。
二、力士乐R162281422核心原厂参数 精准匹配选型需求
该款REXROTH滚珠滑块全部遵循力士乐原厂出厂检测标准，尺寸、精度、预紧等级、密封结构无非标改动，采购、装配、对接导轨均可直接匹配，核心实测原厂参数如下，方便工程师快速对标选型：
产品型号：R162281422；产品系列：SNS窄型标准滚珠滑块；导轨适配规格：20mm标准导轨；整体外观尺寸：宽度44mm、长度75mm、安装高度30mm；单体净重：0.5kg；精度等级：N常规工业级；预紧等级：C1低度预紧；端面密封：SS双侧标准防尘密封；基材原料：DIN100Cr6高碳铬轴承钢；循环结构：四珠封闭式滚珠循环；安装方式：上装标准沉孔安装。
从参数维度可以看出，R162281422属于工业通用基础款精密滚珠滑块，不偏向重载加工、超高精度机床场景，聚焦中小型自动化设备常规线性往复传动，参数适配国内80%以上中轻型自动化传动机构，选型门槛低、配套导轨货源充足。
三、本体结构工艺拆解 还原原厂产品核心设计亮点
1、四向等负荷滚道结构，多向受力工况适配性更强
力士乐R162281422滚珠滑块采用原厂优化圆弧滚道结构，实现上下、水平四方向额定负载均衡，设备竖直安装、侧向横向安装、倒装安装均可稳定承载，不受安装角度限制。非标移栽机构、侧向裁切机架、侧装检测模组等复杂安装场景中，滑块不会出现单侧受力过载、局部磨损加快问题，适配设备多结构机架设计，给到机械设计工程师更多结构设计空间。
2、一体式滚珠保持链设计，安装省心运行稳定
滑块内部搭载一体式塑胶滚珠保持链，将高精度淬火钢珠规整限位，拆装滑块过程中钢珠不易散落、脱落，现场装配无需二次校准钢珠位置，提升车间装配效率。同时闭环式滚珠循环回路，规避钢珠错位、偏移问题，设备高频往复运动时，滚珠运行轨迹恒定，减少运行卡顿、轻微偏移问题，保障线性传动连贯性。
3、C1低度预紧调校，兼顾顺滑度与结构刚性
区别于高预紧、零间隙重载滑块，R162281422搭载C1低度预紧配置，适度消除滑块与导轨配合间隙，弱化设备启停定位间隙偏差；同时控制接触面摩擦阻力，设备低速进给无爬行、高速移动无额外温升，适配中速连续化生产设备，平衡运动流畅性与整体结构刚性。
4、SS双层防尘密封结构，适配车间常规生产工况
滑块两端配置原厂SS双层防尘密封圈，贴合导轨表面轮廓，可阻隔车间粉尘、干式切削碎屑、包装纤维、轻微水雾杂质侵入滑块内部，保护滚道与钢珠研磨面。常规厂房、木工加工、包装车间、电子无尘车间均可直接使用，减少杂质磨损带来的精度衰减问题，适配多类中等粉尘生产环境。
四、力士乐R162281422综合产品性能 贴合工业品采购需求
一，基材热处理工艺成熟，使用寿命均衡。滑块本体采用进口高碳铬轴承钢，经过锻压、整体淬火、深冷时效、多道超精研磨工艺处理，滚道表层硬度均匀，长期交变负载运行下不易形变、表层不易点蚀，长效维持滑动配合精度，降低设备配件更换频次。
第二，低摩擦滚动传动，整机能耗可控。依托纯钢珠滚动传动模式，替代传统滑动导向结构，摩擦阻力更小，设备驱动电机负载更低，连续量产工况下可以优化设备能耗；同时运行振动幅度小，整机运行噪音更低，适配车间静音生产要求。
第三，标准化通用尺寸，互换性优异。R162281422为行业标准通用尺寸滑块，可同规格替换国产同型号窄型滑块、同系列力士乐老旧滑块，设备技改、备件替换无需修改机架开孔、安装基座，适配设备维保批量采购需求。
第四，出厂预润滑处理，前期运维压力小。产品原厂出厂填充长效工业润滑脂，常规室内工况下，新机装配后数月无需补加润滑油脂，搭配侧边标准化油嘴，后期维保注油便捷，适配批量自动化产线轻量化运维管理。
五、落地应用行业 精准匹配R162281422使用工况
依托窄型结构、中等精度、适中负载、高适配多重优势，力士乐REXROTH滚珠滑块R162281422落地多类轻工、自动化加工行业，核心应用场景覆盖：其一，3C电子自动化检测机、物料移栽模组、小型伺服滑台；其二，食品包装机、不干胶贴标机、裁切印刷设备进给滑座；其三，小型木工雕刻机、封边机轻型进给轴；其四，非标自动化装配流水线、物料输送位移机构；其五，实验室检测设备、轻型
器械线性移动机架。
上述场景均存在安装空间紧凑、连续往复运动、中等定位精度、低运维需求特点，和R162281422滑块产品性能高度契合，性价比适配整机出厂与售后备件采购双重需求。
六、安装运维规范 延长原厂滑块使用周期
安装环节建议清理导轨安装基座毛刺、油污，保证基座平面度达标，由中间向两端均匀锁紧固定螺栓，规避导轨扭曲形变；滑块轻推装配，禁止暴力敲击，安装后空载试运行排查卡顿、异响问题。日常运维中，定期擦拭导轨外侧粉尘碎屑，粉尘偏高车间缩短油脂加注周期；发现密封唇边老化破损及时更换密封配件，避免杂质侵入内部损伤滚道；尽量规避长期冲击负载、超额负重使用，稳定维持滑块运行精度。
七、产品总结
力士乐REXROTH滚珠滑块R162281422作为SNS20系列经典窄型原厂滑块，依托力士乐成熟传动工艺、标准化结构设计、稳定材质品质，兼顾采购成本、运行性能、后期运维、跨设备适配多重优势，是中小型自动化机械设备、轻工加工机械线性导向配件的优选型号。对于工业配件经销商、设备生产厂家、设备维保部门而言，这款通用性极强的原厂滚珠滑块，能够适配批量备货、新机装配、老旧设备替换多元需求，助力工业线性传动设备稳定长效运行。
本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！
