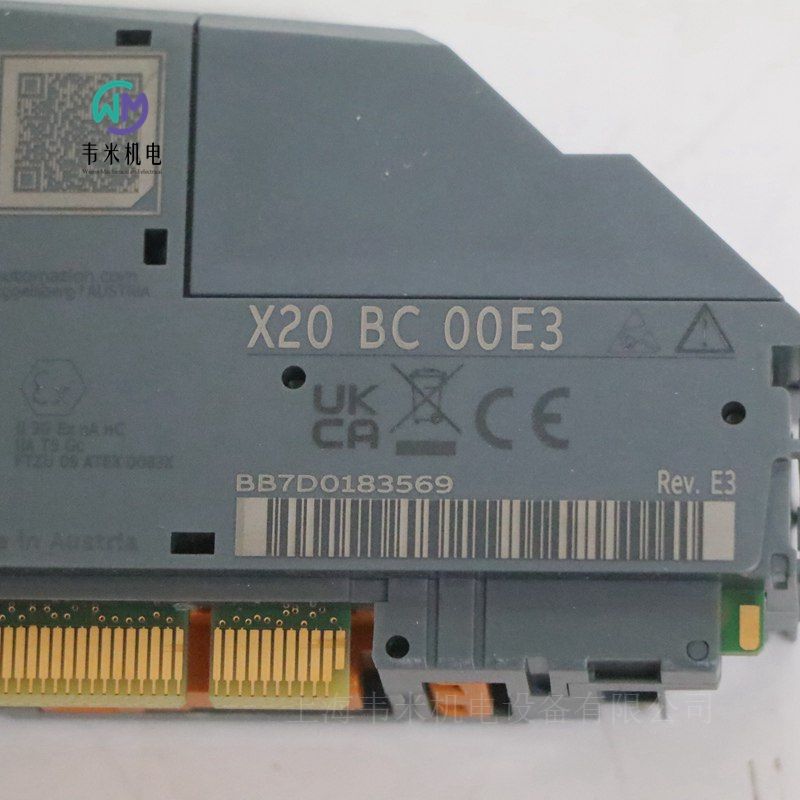

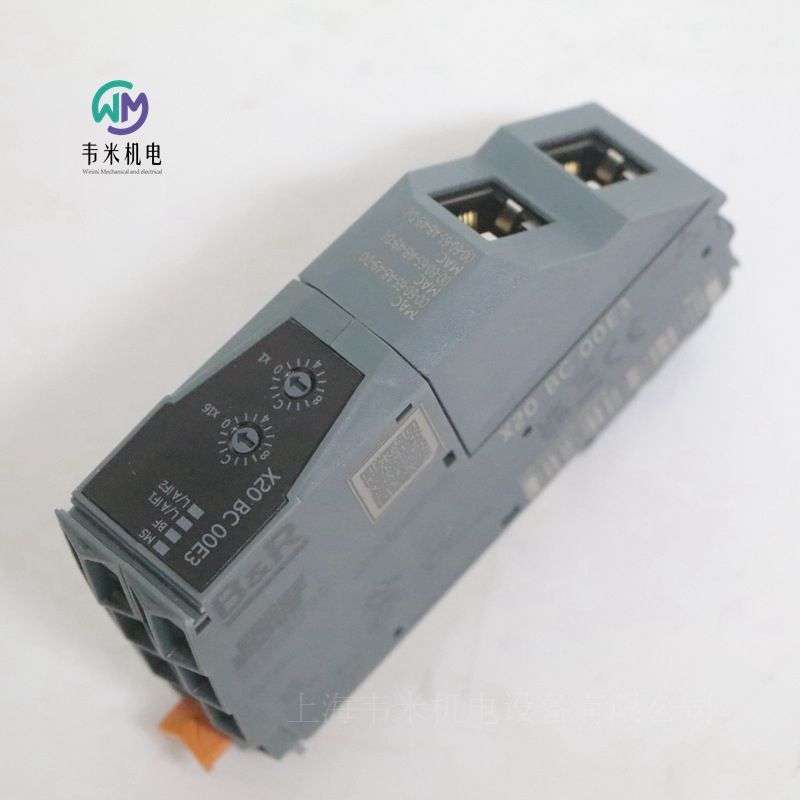

贝加莱B&R总线控制器模块X20BC00E3
物料号:
X20BC00E3
描述:
现场总线：PROFINET IO
通过现场总线进行I/O配置
符合性等级B（RT）
小循环时间1ms
用于为多个从属设备布线的集成交换机
100 Mbit/s全双工模式
多可达1440字节的输入数据和1440字节的输出数据是可能的
综合网站
主环境中运行时的PROFINET诊断和模块诊断
运行时使用网站或SNMP进行模块和交换机诊断
PROFINET（过程现场网络）是一种工业以太网协议。它使用TCP/IP，具有实时性。
X20模块或基于X2X-Link的其他模块可以连接到总线控制器。PROFINET对模块化系统配置提供了佳支持。使用设备描述文件（GSDML格式），很容易在主设备制造商的相应工程工具中处理项目配置。
简短说明
总线控制器PROFINET IO从站
一般信息
B&R ID代码0xBB7D
状态指示器模块状态、总线功能
诊断
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯和软件
电力消耗
2.5 W公交车
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
接口
现场总线PROFINET IO从站
PROFINET属性
符合性等级B
性能等级RT
变体2x屏蔽RJ45（开关）
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100BASE-TX
半双工是
全双工是
自动协商是
自动MDI/MDIX是
小循环时间
现场总线1ms
X2X链路250μs
总线系统之间可能同步是
电气性能
电气隔离PROFINET与总线和I/O隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x电源模块X20PS9400或X20PS9402。
单独订购1x总线底座X20BB80。
间距37.5+0.2mm

贝加莱B&R总线控制器X20BC0063
物料号:
X20BC0063
描述:
现场总线：PROFIBUS DP
通过现场总线进行I/O配置
根据PROFIBUS DP标准进行广泛的设备、模块和通道诊断
即使在某些节点丢失或断电时，与X2X链路I/O节点的通信也能正常工作
PROFIBUS DP基于RS485接口的物理原理。数据传输使用混合总线访问程序进行控制：活动站通过令牌传递程序接收通信权限，然后可以根据主从原则访问网络上的所有站。可以配置令牌的大流通时间，从而产生定义的循环时间。
访问代表了用户用于循环和非循环数据传输的各种服务。
该总线控制器可以将X2X-Link I/O节点连接到PROFIBUS DP。它支持PROFIBUS DP及其所有选项和其他附加属性。除了PROFIBUS标准中提供的设备、模块和通道诊断外，还可以切换到S7格式的插槽诊断选项。
X20或基于X2X-Link的其他模块可以连接到总线控制器。PROFIBUS DP对模块化系统的配置提供了佳支持。
对于多功能模块，在总线控制器自动配置的情况下，总线控制器仅支持默认功能模型。
简短说明
总线控制器PROFIBUS DP V0从站
一般信息
B&R ID代码0x1F1C
状态指示器模块状态、总线功能、数据传输
诊断
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯
数据传输是，使用LED状态指示灯
电力消耗
2.3 W总线
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
接口
现场总线PROFIBUS DP V0从站
变体9针内螺纹DSUB连接器
大距离1200米
大传输速率。12 Mbit/s
默认传输速率自动传输速率检测
小循环时间
现场总线无限制
X2X链路400μs
总线系统之间可能同步否
电气性能
电气隔离PROFIBUS与I/O隔离
PROFIBUS未与总线隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x电源模块X20PS9400或X20PS9402。
单独订购1x总线底座X20BB80。
间距37.5+0.2mm


贝加莱B&R扩展型总线控制器模块X20BC8083
物料号:
X20BC8083
描述:
POWERLINK
通过现场总线进行I/O配置和固件更新
集成集线器，实现高效布线
多2个插槽用于集线器扩展模块
2x/4x/6x快速以太网集线器
总线控制器可以将X2X-Link I/O节点连接到POWERLINK。还可以使用预分频器以1:1同步或与POWERLINK同步的方式操作X2X链路周期。
除了总线控制器外，向左扩展的总线模块多还允许连接2个集线器扩展模块。每个扩展模块配备2个RJ45连接。这意味着一个基本设备多可提供6个集线器连接。
简短说明
总线控制器POWERLINK（V1/V2）控制节点，多2个插槽用于集线器扩展模块
一般信息
B&R ID代码0x2673
状态指示器模块状态、总线功能
诊断
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯和软件
支持
动态节点分配（DNA）是
电力消耗
巴士2 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
接口
现场总线POWERLINK（V1/V2）控制节点
类型2
变体2x屏蔽RJ45（集线器）
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100BASE-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
集线器传播延迟0.96至1µs
小循环时间
现场总线200μs
X2X链路200μs
总线系统之间可能同步是
电气性能
电气隔离POWERLINK与总线和I/O隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x电源模块X20PS9400或X20PS9402。
单独订购1x总线底座X20BB8x。
音高
X20BB80 37.5+0.2mm
X20BB81 62.5+0.2毫米
X20BB82 87.5+0.2毫米

贝加莱B&R总线接收器和发射器X20BT9400
物料号:
X20BT9400
描述:
X2X链路总线发射器
用于系统的无缝扩展
分段长度可达100米
内部I/O电源供应
X67系统的集成X2X-Link电源
仅在右侧的插槽上操作
要将X20系统连接到X67系统，只需将总线发射器连接到X20块的末端，即可夹紧X2X-Link电缆。总线发射器还提供X67系统的X2X链路电源电压。以前总是需要的X67系统电源模块可以省略。
总线发射器模块仅允许与内部I/O电源通过（例如X20BM11）连接的总线模块一起操作。
如果电源用于内部I/O电源，则不允许任何其他模块为该电位组供电。必须使用带总线模块X20BM01的I/O模块来隔离潜在组。
简短说明
总线变送器X2X-Link总线变送器，带I/O电源和集成X67系统电源
一般信息
B&R ID代码0xA238
状态指示灯X2X总线功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
X2X总线功能是，使用LED状态指示灯
X2X-Link电源的功耗为1.38 W
电力消耗
公共汽车0.5W
内部I/O
作为总线发射器0.1 W
此外，作为电源模块0.6 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
X67 X2X链路电源输入
输入电压24 VDC-15%/+20%
输入电流大值。零点五一
保险丝集成，不可更换
反极性保护是
X67 X2X链路电源输出
与X67PS1300并联是
过载特性临时短路和过载保护
观察相应的状态消息（LED“I”）或评估软件状态。
BT9400提供的X67模块
大水平安装方向。8（标称输出功率：6 W）
大垂直安装方向。6（标称输出功率：4.5 W）
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10A，缓慢熔断
反极性保护否
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许的接触负载10A
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11或1x总线模块X2 0BM15。
间距12.5+0.2mm

贝加莱B&R模块
物料号:
X20CMR010
描述:
控制柜内环境条件的测量和评估
记录环境条件
记录运行时间和通电周期
直接在模块上保存用户数据
支持断电模式
该模块设计用于测量控制柜中的环境条件，并记录工作时间和通电周期。此外，该模块还提供将用户数据直接存储在模块上的选项，并支持断电模式。
测量和评估环境条件
模块持续评估环境条件。单个参数在特定范围内的持续时间存储在内部。例如，这使得确定系统在特定温度范围内保持多长时间成为可能。用户可以读取模块记录的直方图。
用户数据的内部模块存储器
使用512kB非易失性用户存储器（闪存），应用程序的数据可以直接保存在模块上，也可以从模块中读回。因此，数据在模块或CPU重启后保留，并在模块连接到另一台机器或系统的情况下保留在模块中。数据保存无需维护，无需电池。
停电模式
集成断电模式确保即使在网络故障的情况下也能保持模块功能。
简短描述
I/O模块环境条件测量：
内部模块温度、相对湿度、工作时间、通电周期
一般信息
B&R ID代码0xF1AC
状态指示器内存访问、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
停电模式
范围模块
功能模块功能
独立模式否
功耗
0.4 W母线
内部I/O-
致动器引起的额外功耗（电阻）[W]-
应用程序存储器
512 kB型闪存
8个扇区，每个64 kB
数据在55°C下保留20年
保证每个扇区100000次擦除/写入周期
纠错码（ECC）否
写保护否
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
UL认证E115267
工业控制设备
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
温湿度传感器
传感器位置模块内部
采样率1秒
温度测量
测量范围-25至125°C
分辨率0.1°C/LSB
*大误差±0.3°C
湿度测量
测量范围5%至95%
分辨率1%/LSB
相对湿度为10%至80%时的*大误差为±2%
相对湿度<10%和>80%时为±3%
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R计数功能模块
物料号:
X20CM1941
描述:
解析器输入（差分），带角位置和循环计数器
角位置的14位分辨率
ABR输出（可配置）
该模块配备有解析器输入和可配置的ABR输出。
简短描述
I/O模块1个解析器输入，1个ABR输出
一般信息
B&R ID代码0x1E85
状态指示器输入、输出、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
解析器输入（正常，断路）是，使用LED状态指示灯和软件
解析器输入（计数方向）是，使用LED状态指示器和软件
功耗
0.01 W总线
内部I/O 1.5 W
致动器引起的额外功耗（电阻）[W]-
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
解析器输入
旋转变压器变压比0.5（±10%）
参考输出
输出电压3.4Veff
输出电流值。50 mAeff
频率10 kHz
类型差速器
角位置分辨率14位
短路保护（参考输出）是
输入阻抗10.4 kΩ-j 11.1 kΩ
解析器类型BRX
BRT有局限性
ABR输出
编码器信号RS422
ABR差动类型
ABR输出（从固件版本5开始）
8位至12位3500转/分钟
ABR输出（固件版本4之前）
8位。2343转/分钟
9位。1171转/分钟
10位。585转/分钟
防短路是（参考输出）
电学性质
电气隔离
总线与输入/输出隔离
通道未与通道隔离，输入/输出未与I/O电源隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向0至55°C
垂直安装方向0至50°C
降级-
储存温度-25至70°C
运输-25至70°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模块X20CM8281
物料号:
X20CM8281
描述:
数字和模拟通道
AI和AO的可选电流和电压
计数器功能
该模块为通用混合模块。在这个模块上，数字I/O和模拟I/O被组合在一起。根据需要，电流或电压信号可用于模拟I/O。两个数字输入上的计数器功能扩大了使用范围。
简短说明
I/O模块4个数字输入、2个数字输出、1个模拟输入、1个数字输出，具有特殊功能
一般信息
B&R ID代码0x24C3
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
模拟输入是，使用LED状态指示器和软件
数字输出是，使用LED状态指示器和软件（输出错误状态）
电力消耗
0.01 W总线
内部I/O 1.75 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输入
数量4
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
24 VDC典型输入电流。3.3毫安
输入电路接收器
输入过滤器
硬件≤2µs
软件默认值为1ms，可在0到25ms之间配置，增量为0.2ms
连接类型1-wire连接
输入电阻类型。7.18 kΩ
附加功能20 kHz事件计数、门测量
切换阈值
低<5 VDC
高压>15VDC
通道和母线之间的绝缘电压500Veff
事件计数器
数量2
信号形式方波脉冲
评估每个负边，循环计数器
大输入频率。20千赫
计数器1输入1
计数器2输入3
计数器频率大值。20千赫
计数器大小16位
闸门时间测量
数量1
信号形式方波脉冲
评估正边缘-负边缘
计数器频率
内部48 MHz、24 MHz、12 MHz、6 MHz、3 MHz、1.5 MHz、750 kHz、375 kHz、187.5 kHz
计数器大小16位
脉冲之间的暂停时间≥100µs
脉冲长度≥20µs
支持的输入输入4
模拟输入
数量1
通过不同的端子连接输入±10 V或0至20 mA/4至20 mA
输入类型单端
数字转换器分辨率
电压±12位
当前12位
转换时间400µs，转换与X2X链路周期异步运行
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
当前INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA
信号范围内的输入阻抗
电压>1 MΩ
当前-
负载
电压-
电流<300Ω
输入保护电源电压接线保护
允许的输入信号
大电压。±15v
大电流。±50毫安
过载时的数字值输出
拍摄不足
电压0x8001
当前0x0000
超过
电压0x7FFF
当前0x7FFF
转换过程逐次逼近
输入滤波器二阶低通滤波器/截止频率1 kHz
大误差
电压
收益0.08%
偏移0.02%
当前
增益0至20mA=0.08%/4至20mA=0.1%
偏移0至20毫安=0.03%/4至20毫安=0.16%
大增益漂移
电压0.01%/°C
电流0至20mA=0.009%/°C
4至20mA=0.0113%/°C
大偏移漂移
电压0.002%/°C
电流0至20mA=0.004%/°C
4至20mA=0.005%/°C
非线性
电压<0.02%
电流<0.02%
通道和母线之间的绝缘电压500Veff
数字输出
数量2
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5A
总标称电流1A
连接类型1-wire连接
输出电路源
输出保护过电流或短路时的热关断、开关电感负载的集成保护、反极性保护
诊断状态输出监测，延迟10ms
输出关闭时的漏电流为5µA
RDS（开启）105 mΩ
峰值短路电流<14A
过载停机或短路停机时打开电源。10ms（取决于模块温度）
切换延迟
0→1<250µs
1→0<270µs
开关频率
大电阻负载。100赫兹
电感负载见“切换电感负载”一节。
关闭感应负载时的制动电压。50伏直流电
通道和母线之间的绝缘电压500Veff
模拟输出
数量1
通过不同的端子连接输出±10 V或0至20 mA
数字转换器分辨率12位
转换时间300µs，转换与X2X链路周期异步运行
整个范围内输出变化的稳定时间为1ms
打开/关闭行为启动和错误内部启用继电器
大误差
电压
增益0.04%
偏移0.0225%
当前
增益0.05%
偏移0.125%
输出保护防短路
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0010=4.882 mV
当前INT 0x0000-0x7FFF/1 LSB=0x0010=9.766µA
每个通道的负载
大电压。±10 mA，负载≥1 kΩ
大电流。负载为400Ω
大增益漂移
电压0.012%/°C
电流0.014%/°C
大偏移漂移
电压0.0075%/°C
电流0.03%/°C
负载变化引起的错误
大电压。0.02%，从10 MΩ→1 kΩ，电阻性
大电流。0.5%，从1Ω到400Ω，电阻
非线性<0.1%
通道和母线之间的绝缘电压500Veff
电气性能
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R控制系统CPU模块X20CP3684
物料号:
X20CP3684
描述:
Intel Atom，400 MHz（兼容）和集成I/O处理器
以太网、带轮询响应链的POWERLINK V2和板载USB
3个插槽用于模块化接口扩展
512 MB LPDDR4 SDRAM
1 GB板载闪存驱动器
CompactFlash作为可移动应用程序内存
控制器冗余是可能的
无风扇设计
该控制器基于Intel Atom处理器技术，用于性能要求高的应用程序。它是X20控制器产品系列的高端产品。
基本配置包括USB、以太网、POWERLINK V2和可移动CompactFlash。标准以太网接口支持千兆通信。为了获得更实时的网络性能，板载POWERLINK接口支持轮询响应链模式（PRC）。
此外，3个插槽可用于额外的接口模块，以提高灵活性。
简短说明
接口1x RS232、1x以太网、1x POWERLINK（V2）、2x USB、1x X2X链路
系统模块控制器
一般信息
B&R ID代码0xF9ED
无风扇冷却
状态指示灯CPU功能、以太网、POWERLINK、CompactFlash、电池
诊断
电池是，使用LED状态指示灯和软件
CPU功能是，使用LED状态指示灯
CompactFlash是，使用LED状态指示灯
以太网是，使用LED状态指示灯
POWERLINK是，使用LED状态指示灯
温度是，使用软件寄存器
支持
控制器冗余是
存储健康数据支持是
ACOPOS支持是
视觉组件支持是
不带接口模块和USB的功耗6.9W
X2X-Link电源的功耗为1.42 W
电力消耗
内部I/O 0.6 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
CPU和X2X-Link电源
输入电压24 VDC-20%/+25%
（标称电压：24 VDC）
（标称电压下的大输入功率：36 W）
输入电流大值。24 VDC时为1.5 A
保险丝集成，不可更换
反极性保护是
X2X-Link电源输出
标称输出功率7W
并联是
冗余操作是
输入I/O电源
输入电压24 VDC-15%/+20%
（标称电压：24 VDC）
（标称电压下的大输入功率：240 W）
保险丝所需线路保险丝：大10A缓慢熔断
输出I/O电源
标称输出电压24 VDC
允许的接触负载10A
电源-一般信息
状态指示灯过载、工作状态、模块状态、RS232数据传输
诊断
RS232数据传输是，使用LED状态指示灯
模块运行/错误是，使用LED状态指示灯和软件
过载是，使用LED状态指示灯和软件
电气隔离
I/O电源-I/O电源编号
CPU/X2X链路电源-CPU/X2X-链路电源是
控制器
CompactFlash插槽1
实时时钟非易失性，分辨率1秒，25°C时精度为-20至20ppm
FPU是
处理器
原子类型E3915
时钟频率400 MHz（兼容）。
L1缓存
数据代码24 kB
程序代码32 kB
L2缓存1 MB
集成I/O处理器在后台处理I/O数据点
模块化接口插槽3
剩余变量大值。512 kB
短任务类周期时间400µs
典型指令周期时间0.0044µs
数据缓冲
电池监测是
锂电池运行时间：4年
PLC关闭：在23°C的环境温度下至少2年
标准存储器
RAM 512 MB LPDDR4 SDRAM
用户RAM 1 MB SRAM
应用程序内存
1 GB eMMC闪存
数据保留10年
可写数据量
保证40 TB
5年的结果21.9 GB/天
保证擦除/写入周期20000
纠错码（ECC）是
接口
接口IF1
信号RS232
通过12针接线板X20TB12进行变体连接
大距离900米
大传输速率。115.2 kbit/s
接口IF2
信号以太网
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率10/100/1000 Mbit/s
换乘
物理层10BASE-T/100BASE-TX/1000BASE-T
半双工是
全双工是
自动协商是
自动MDI/MDIX是
接口IF3
现场总线POWERLINK（V2）管理或控制节点
类型类型4
变体1x RJ45屏蔽
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100BASE-TX
半双工是
全双工POWERLINK模式：否/以太网模式：是
自动协商是
自动MDI/MDIX是
接口IF4
USB 1.1/2.0型
变体类型A
大输出电流0.5A
接口IF5
USB 1.1/2.0型
变体类型A
大输出电流0.5A
接口IF6
现场总线X2X链路主站
电气性能
电气隔离以太网（IF2）、POWERLINK（IF3）和X2X（IF6）相互隔离，与其他接口和PLC隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至70°C
运输-40至70°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购应用程序存储器（CompactFlash）
交付时包括备用电池
X20端盖板（右）包含在交付中
交付时包括12针X20接线板
交付时包括接口模块插槽盖
尺寸
宽度200毫米
高度99毫米
深度85毫米
重量530克
贝加莱模块X20BC00E3
