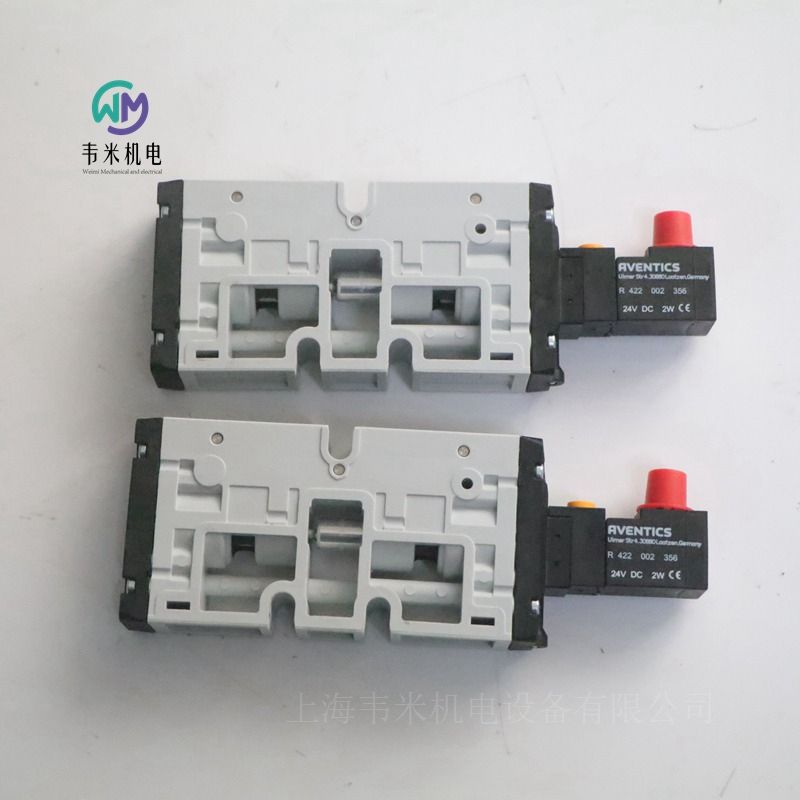

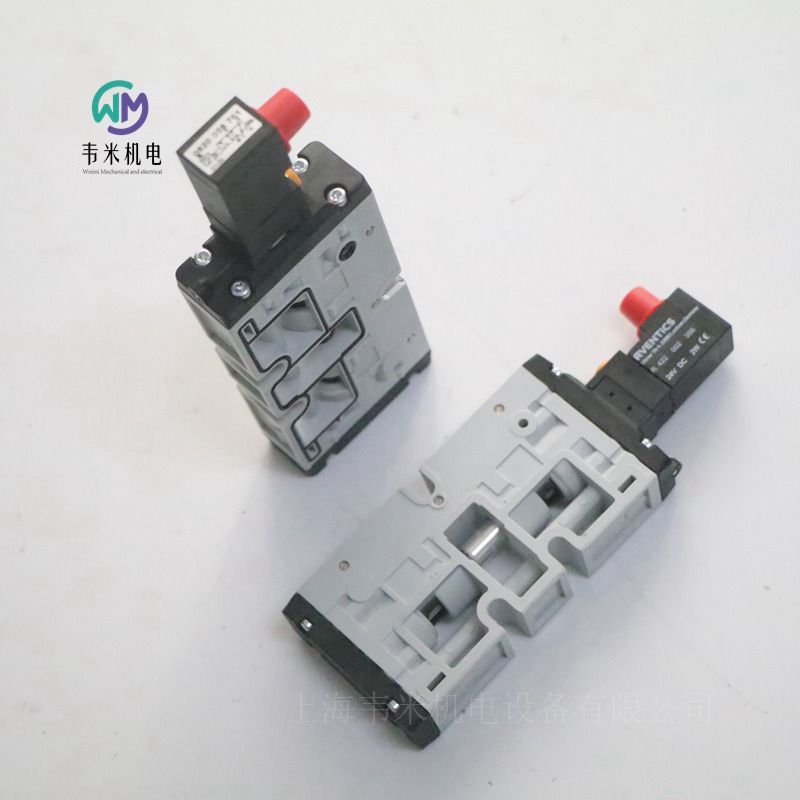

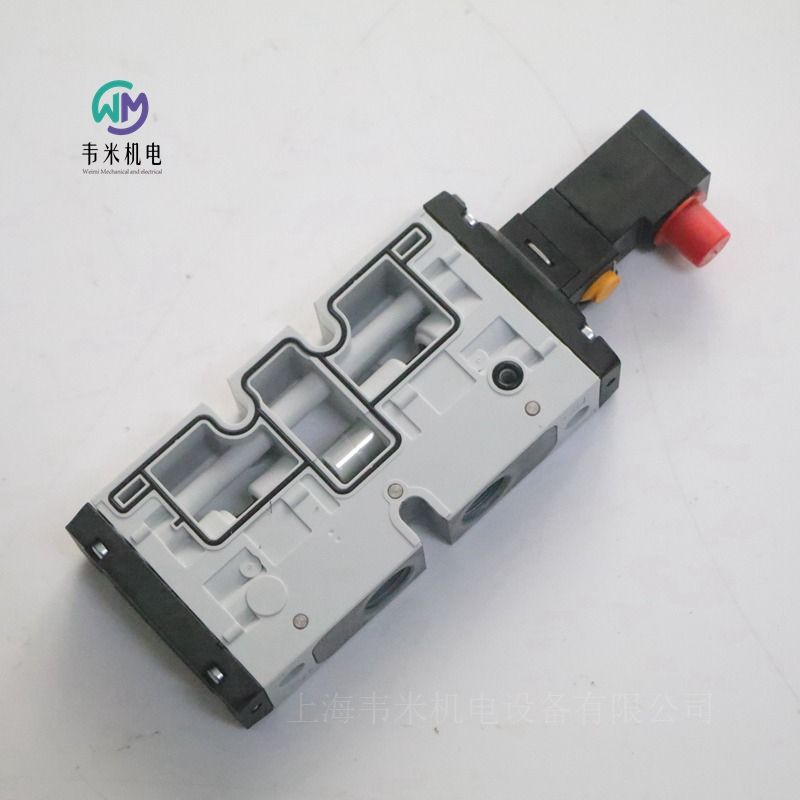

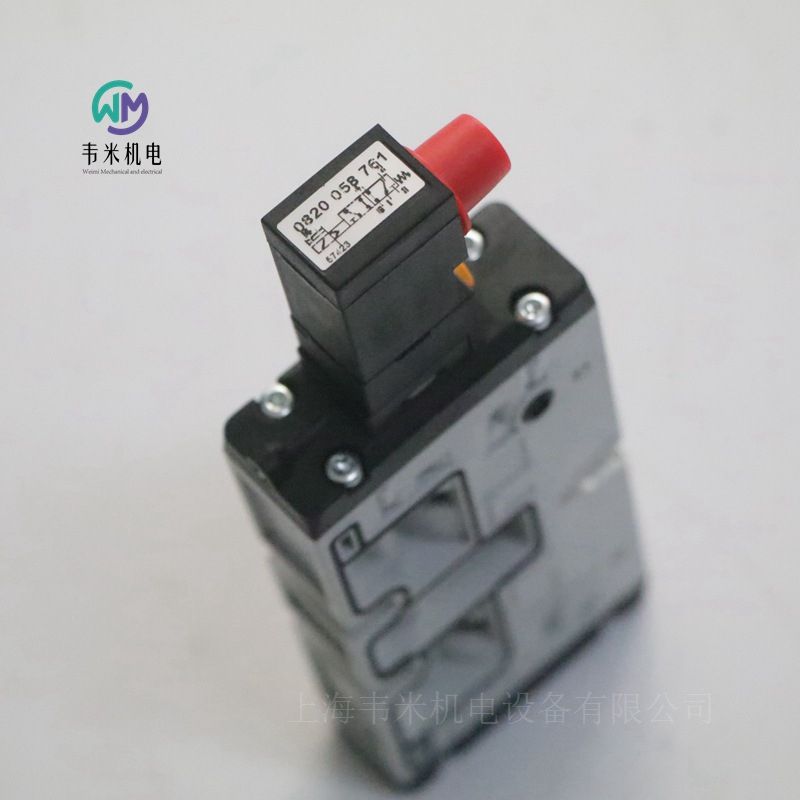

AVENTICS阀组电磁阀0820058761，德国安沃驰AVENTICS品牌产品，法国产地，上海韦米机电设备有限公司主营产品，；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
  安沃驰AVENTICS阀组, 系列 TC15 0820058761
TC15-5/2XX-SR-024DC-E-FORM_C-VTS
AVENTICS TC08/TC15 系列包括多种滑阀，其外壳由高性能聚合物制成，具有坚固且灵活的金属插件。其设计用于 800 至 1500 l/min 的流速性能。这些换向阀易于组装，使其适合需要在有限空间中获得高的应用。
规格
操作电子
额定流量Qn1500 l/min
换向原理5/2
压缩空气 接口 出口G 1/4
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
操作元件单线圈
密封原理软密封
先导外部的
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
连接类型底板连接, 管式连接
复位装置带弹簧复位
组合原理?（闭锁原理）盘式原理
可以组装成块可以组装成块
控制压力小3 bar
大控制压力10 bar
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
特点
实现安装空间和流速优异的性价比
电子连接选择范围广
电动或气动操控
使用寿命长
可调整线圈，含四个 90° 位置

安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058761
5/2Qn = 1500 l/min预控阀的宽度 : 15 mm底板连接 管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型可以组装成块手动控制装置 : 锁定式单线圈带弹簧复位先导 : 外部的
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    1500 l/min
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
先导     外部的
密封原理     软密封
组合原理（闭锁原理）     盘式原理
工作压力范围     -0.9 ... 10 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
额定流量Qn     1500 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
在 DIN EN 60715 导轨上组装     TH35 x 15
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058128
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    1500 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压 AC    230 V
工作电压 AC    230 V
操作    电子
结构特点     滑阀，正重叠
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     1500 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
无用发射符合     EN 50081:1992
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



AVENTICS安沃驰2x3/2换向阀, 系列 WV02-0820037152
2x3/2Qn = 600 l/min预控阀的宽度 : 15 mm常开/常闭管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 锁定式先导 : 内部
换向原理    2x3/2
结构特点    滑阀，正重叠
外壳    铝材
密封件材料    氢化-丙烯腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    600 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
先导     内部
密封原理     软密封
工作压力范围     2.2 ... 10 bar
控制压力 小/大     2.2 ... 10 bar
低 / 高环境温度     0 ... 50 °C
介质温度范围     0 ... 60 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     600 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
接通时间型号     12 ms
关闭时间型号     24 ms
在多线路导线板上的组装     PRS-导线板
固定螺栓     M3
重量     0.16 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS三位五通换向阀, 系列 CD02-AL-0820039316
ISO 15407-118 mm5/3中位封闭Qn = 400 l/min压缩空气 接口 出口 VDMA 02底板电气连接 2, 多芯插头, ISO 15217, C 型手动控制装置 锁定式
标准化    ISO 15407-1
尺寸    18 mm
换向原理    5/3
结构特点    滑阀，正重叠
外壳    铝材
密封件材料    丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    400 l/min
压缩空气 接口 人口    VDMA 02底板
压缩空气 接口 出口    VDMA 02底板
工作电压DC    24 V
结构特点     滑阀，正重叠
先导     内部
密封原理     软密封
组合原理（闭锁原理）     底板原理
连接类型     底板连接
标准     ISO 15407-1, 18 mm
标准化电路接口     ISO 15217
工作压力范围     2.2 ... 10 bar
控制压力 小/大     2.2 ... 10 bar
低 / 高环境温度     0 ... 50 °C
介质温度范围     0 ... 60 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
防护等级 带接口     IP65
暂载率     100 %
安装螺钉     M3
重量     0.17 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。




安沃驰AVENTICS二位三通换向阀, 系列 CD07-5710400000
操作元件    单面气动操作,双气控
结构特点    滑阀，正重叠
外壳    压铸锌
密封件材料    丙烯树胶
额定流量Qn    1400 l/min
压缩空气 接口 人口    M14x1,5
压缩空气 接口 出口    M14x1,5
操作    气动
结构特点     滑阀，正重叠
操作     气动
密封原理     软密封
流量值     1400 l/min
工作压力范围     -0.95 ... 10 bar
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
重量     0.4 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。



安沃驰AVENTICS二位三通换向阀, 系列 CD07-5634461100
操作元件    按钮
换向原理    3/2
结构特点    滑阀，正重叠
按钮
外壳    压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶
额定流量Qn    1400 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
压缩空气接口型号    内螺纹
操作    机械式
结构特点     滑阀，正重叠
操作     机械式
换向原理     3/2
密封原理     软密封
额定流量Qn     1400 l/min
工作压力范围     -0.95 ... 10 bar
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
压缩空气中的含油量     0 ... 1 mg/m3
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。




安沃驰AVENTICS微型气缸, 系列 MNI-0822334203
实用原则    双作用式
缓冲    弹性
磁性销钉    带磁性活塞
活塞直径    25 mm
活塞杆螺纹    M10x1,25
标准化    ISO 6432
行程    50 mm
密封件材料    丙烯树胶,聚氨酯
防尘圈    聚氨酯
ATEX 中可选
压缩空气连接    G 1/8
压缩空气接口型号    内螺纹
标准     ISO 6432
合格证书     ATEX 中可选
压缩空气连接     内螺纹
工作压力范围     1 ... 10 bar
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.
磁性传感器必需的紧固零件




安沃驰AVENTICS二位三通换向阀, 系列ST-0820031061
3/2Qn = 280 l/min预控阀的宽度 : 15 mm常闭/常闭管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 锁定式单线圈带弹簧复位先导 : 内部
操作元件    单线圈
复位型    带弹簧复位
换向原理    3/2
结构特点    滑阀
外壳    不锈钢
密封件材料    丙烯树胶
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    280 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
先导     内部
密封原理     金属密封
工作压力范围     2 ... 10 bar
控制压力 小/大     2 ... 10 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     5 ... 25 mg/m3
额定流量Qn     280 l/min
防护等级 带接口     IP65
暂载率     100 %
固定螺栓     M4 带有内六角
拧紧螺栓的小扭力     2.5 Nm
启动力矩公差     ±0,5
重量     0.22 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。




安沃驰AVENTICS二位五通换向阀, 系列 ST-0820030161
操作元件    双线圈
换向原理    5/2
结构特点    滑阀
外壳    不锈钢
密封件材料    丙烯树胶
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    280 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀
先导     内部
密封原理     金属密封
工作压力范围     2 ... 10 bar
控制压力 小/大     2 ... 10 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     5 ... 25 mg/m3
额定流量Qn     280 l/min
防护等级 带接口     IP65
暂载率     100 %
固定螺栓     M4 带有内六角
拧紧螺栓的小扭力     2.5 Nm
启动力矩公差     ±0,5
重量     0.32 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。



安沃驰AVENTICS二位五通换向阀, 系列 ST-0820030153
5/2Qn = 280 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 内部
操作元件    双线圈
换向原理    5/2
结构特点    滑阀
外壳    不锈钢
密封件材料    丙烯树胶
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    280 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压 AC    24 V
操作     电子
先导     内部
密封原理     金属密封
工作压力范围     2 ... 10 bar
控制压力 小/大     2 ... 10 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     5 ... 25 mg/m3
额定流量Qn     280 l/min
防护等级 带接口     IP65
暂载率     100 %
固定螺栓     M4 带有内六角
拧紧螺栓的小扭力     2.5 Nm
启动力矩公差     ±0,5
重量     0.32 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。




安沃驰AVENTICS二位五通换向阀, 系列 ST-0820030151
5/2Qn = 280 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 内部
操作元件    双线圈
换向原理    5/2
结构特点    滑阀
外壳    不锈钢
密封件材料    丙烯树胶
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    280 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
先导     内部
密封原理     金属密封
工作压力范围     2 ... 10 bar
控制压力 小/大     2 ... 10 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     5 ... 25 mg/m3
额定流量Qn     280 l/min
防护等级 带接口     IP65
暂载率     100 %
固定螺栓     M4 带有内六角
拧紧螺栓的小扭力     2.5 Nm
启动力矩公差     ±0,5
重量     0.32 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。


安沃驰AVENTICS二位五通换向阀, 系列 IS12, 型 2-0820025303
ISO 5599-1ISO 25/2带弹簧复位单线圈Qn = 2500 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, M12, 3-針手动控制装置 锁定式
标准化    ISO 5599-1
尺寸    ISO 2
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺
密封件材料    丙烯树胶
防护等级    IP65
芯数    3-針
接口尺寸    M12
类型    多芯插头
额定流量Qn    2500 l/min
压缩空气 接口 人口    按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口    按照标准ISO 5599-1制造的接地板
工作电压DC    24 V
结构特点     滑阀，正重叠
密封原理     软密封
组合原理（闭锁原理）     单重底板原理
连接类型     底板连接
标准     ISO 5599-1, ISO 2
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 60 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     2500 l/min
防护等级 带接口     IP65
发光二极管状态显示     黄色
理论电阻     1480 Ω
暂载率     100 %
安装螺钉     M6 带有内六角
拧紧螺栓的小扭力     4 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。




安沃驰AVENTICS二位五通换向阀, 系列 IS12, 型 2-0820025326
ISO 5599-1ISO 25/2双线圈Qn = 2500 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, M12, 3-針手动控制装置 按钮式
标准化    ISO 5599-1
尺寸    ISO 2
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺
密封件材料    丙烯树胶
防护等级    IP65
芯数    3-針
接口尺寸    M12
类型    多芯插头
额定流量Qn    2500 l/min
压缩空气 接口 人口    按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口    按照标准ISO 5599-1制造的接地板
工作电压DC    24 V
结构特点     滑阀，正重叠
密封原理     软密封
组合原理（闭锁原理）     单重底板原理
连接类型     底板连接
标准     ISO 5599-1, ISO 2
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 60 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     2500 l/min
防护等级 带接口     IP65
发光二极管状态显示     黄色
理论电阻     1480 Ω
暂载率     100 %
安装螺钉     M6 带有内六角
拧紧螺栓的小扭力     4 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024004
标准化    ISO 5599-1
尺寸    ISO 1
操作元件    单线圈
复位型    带空气弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺
密封件材料    丙烯树胶
防护等级    IP65
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    1060 l/min
压缩空气 接口 人口    按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口    按照标准ISO 5599-1制造的接地板
工作电压 AC    110 V
工作电压 AC    110 V
结构特点     滑阀，正重叠
密封原理     软密封
组合原理（闭锁原理）     单重底板原理
连接类型     底板连接
标准     ISO 5599-1, ISO 1
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 60 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     1060 l/min
防护等级 带接口     IP65
暂载率     100 %
安装螺钉     M5 带有内六角
拧紧螺栓的小扭力     2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。


安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024961
ISO 5599-1ISO 15/2带CNOMO-连接板的引导阀带弹簧复位单线圈Qn = 1060 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, EN 175301-803, A型手动控制装置 锁定式ATEX 中可选
标准化    ISO 5599-1
尺寸    ISO 1
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺
密封件材料    丙烯树胶
防护等级    IP65
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    1060 l/min
压缩空气 接口 人口    按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口    按照标准ISO 5599-1制造的接地板
结构特点     滑阀，正重叠
密封原理     软密封
组合原理（闭锁原理）     单重底板原理
连接类型     底板连接
标准     ISO 5599-1, ISO 1
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 60 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     1060 l/min
防护等级 带接口     IP65
暂载率     100 %
安装螺钉     M5 带有内六角
拧紧螺栓的小扭力     2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
AVENTICS阀组电磁阀0820058761
