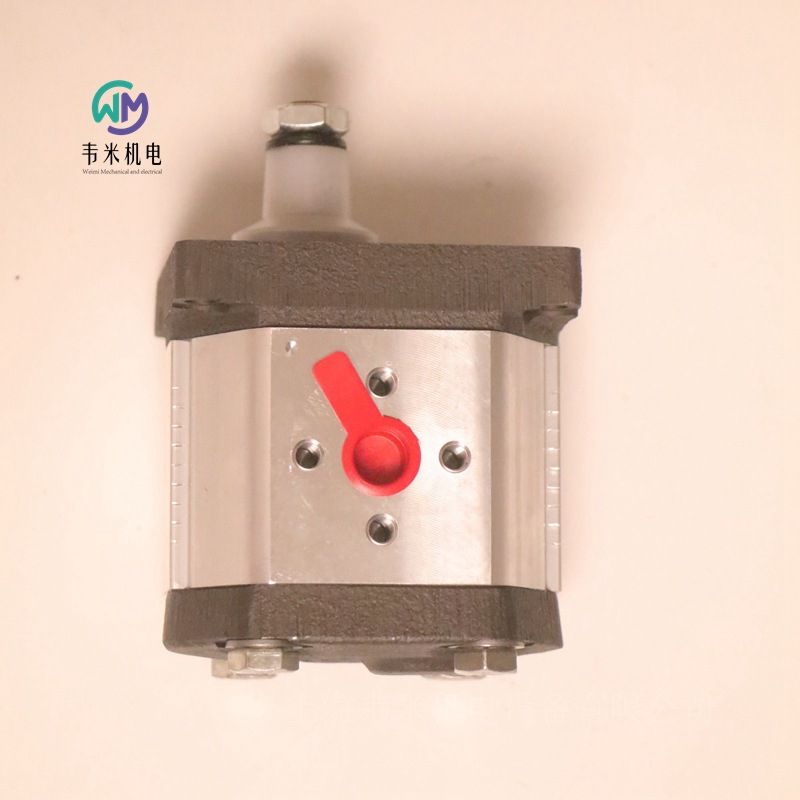

意大利阿托斯ATOS外啮合齿轮泵
PFG齿轮泵
外啮合定量齿轮泵
PFG是定量外啮合齿轮泵，轴向液压平衡，具有结构简单、耐用、低噪音等特点。
适用于符合液压油，以及具有类似润滑性能的合成液。
排量范围宽,排量从1.4至52cmR/rev。高压力可达230bar。
工作特性:在1450rpm，基于油温50℃，Iso VG46标准液压油条件下测得
型号     排量cm3rev     压力   转速范围rpm      流量l/min      功率kW
PFG-114    1,4    220bar    800 - 6000    2    0,8
PFG-120    2,1    220bar    800 - 6000    2,8    1,2
PFG-128    2,8    220bar    800 - 5000    3,7    1,6
PFG-135    3.5    220bar    800 - 5000    4,7    2,1
PFG-142    4.1    210bar    800 - 4000    5.7    2.4
PFG-149    5.2    210bar    800 - 4000    7,2    3
PFG-160    6,2    200bar    800 - 3800    8.5    3,4
PFG-174    7,6    170bar    600 - 3200    10,5    3.5
PFG-187    9,3    160bar    600 - 2600    13    4,1
PFG-199    11    140bar    600 - 2200    15,2    4,2
PFG-207    7,0    230bar    800 - 4000    9,7    4,4
PFG-210    9,6    220 bar    600 - 3000    13,2    5,7
PFG-211    11,5    220 bar    600 - 4000    15,8    6,8
PFG-214    14,1    210bar    600 - 4000    19,5    8
PFG-216    16    210bar    600 - 4000    22    9
PFG-218    17.9    200bar    500 - 3600    24,6    9,6
PFG-221    21    180bar    500 - 3200    29    10,2
PFG-227    28,2    150bar    500- 2500        38,7    11,4
PFG-327    26    230bar    500 - 3000    35,8    16,2
PFG-340    39    220bar    500 - 3000    54    23,3
PFG-354    52    200bar    400 - 2400    71,5    28
PFG型齿轮泵的主要参数:
安装位置    任何位置
轴上载荷    在轴上不允许有轴向和径向载荷，联轴器应能吸收峰值负载。
环境温度    从-20℃到+70℃
油液种类    符合DIN51524~535的液压油
建议粘度:
大冷起动粘度    800mm2/s
全负荷时大粘度    100mm2/s
运行期间粘度    24mm2/s
全负荷时小粘度    10 mm2/s
油液清洁度    符合ISO19/16标准(建议用精度为25 u m和βz≥75的过滤器)
油液温度    标准密封:-20℃~+60℃，WG密封-20℃~+50℃，/PE密封:-20℃~+80℃
意大利阿托斯ATOS外啮合齿轮泵dhxh :
PFG-142-D
PFG-142-D-RO
PFG-160-D
PFG-160-D-RO
PFG-174-D
PFG-187-D
PFG-199-D
PFG-218-D
PFG-327-D-RO
PFG-354-D

 液压元件分类
　　动力元件：齿轮泵、叶片泵、柱塞泵、螺杆泵；
　　执行元件：液压缸、活塞液压缸、柱塞液压缸、摆动液压缸、组合液压缸；
　　液压马达：齿轮式液压马达、叶片液压马达、柱塞液压马达；
　　控制元件：方向控制阀、单向阀、换向阀；
　　压力控制阀：溢流阀、减压阀、顺序阀、压力继电器等；
　　流量控制阀：节流阀、调速阀、分流阀；

阿托斯ATOS两级比例换向阀
高性能
耐震的数字式带双位置传感器和正遮盖阀芯
DPZO-LEB,DPZO-LES
高性能两级数字式比例阀，特殊的设计结构用于高速闭环控制。
此类阀配双LVDT位置传感器（主阀和先导阀）采用正遮盖阀芯，可实现动态响应的方向控制以及没有压力补偿的流量调节功能。
集成放大器根据指令信号调节阀芯开口度，出厂预调可实现阀与阀之间的互换。
此类比例阀有：
LEB基本型，模拟参考信号输入和USB型接口连接软件设置功能参数；
LES全系列型，除基本型放大器功能以外，还提供多种可选的总线接口,用于设置功能参数，参考信号和进行实时诊断功能。
尺寸:10到35通径
流量：180到3500l/min
压力：350bar
综合备注
DPZO-LEB,LES型比例阀获得了CE认证，符合应用规范要求（如抗磁性/抗干扰EMC指令和低压指令）。安装、接线和启动程序必须遵照FOO3部分总则和随货提供的安装注意事项。禁止使用阀的电子信号直接驱动作为安全功能的启用信号，如控制机器安全型元件的开/关，这也是欧洲标准的要求（流体系统和元件的安全要求，EN-982）。
警告
如果不能提供先导压力油，阀不能处于工作状态，以免过热对放大器造成损坏。为防止阀在机器循环运作中长时间中断工作，让放大器处于不工作状态 选项/Q或/）。
推荐每个阀的24VDC供电电源加2.5A的保险丝。
P/Q复合控制-仅对LES机能73
S选项在伺服比例换向阀的流量调节基础功能上，增加了压力闭环控制（SP）或力闭环控制（SF或SL）。根据液压系统的实际状况，进行压力（力）控制的转换。
传感器和电子放大器连接专用插头也可提供（选项SP需另外一个压力传感器，选项SF需2个压力传感器，选项SL需1个负载单元）。主配12芯插头和/Z选P/Q复合控制专门对应于阀芯机能73，推荐选用阀芯Q5和V9，见第[2节。
现场总线-仅对LES
总线连接允许阀直接连接到机器控制单元，用于设置数字参考信号，进行阀故障诊断和设置功能参数。主插头仍可接受模拟型参考信号，便于调试和维护。
主要特征-基于油温50°C，ISOVG46矿物油
安装位置 任意位置
安装面粗糙度 粗糙指标Ra0.4，平面度O.01/100(ISO1101）
MTTFd值符合ENISO 13849 标准75年，见技术样本P007
环境温度范围
标准型=-20°C～+60°℃C
/BT选项=-40°C~+60°℃
存储温度范围
标准型=-20°C~+70°℃
/BT 选项=-40°C~+70℃
20°C时线圈电阻R 3~3.30
电磁线圈电流 2.6A
功耗 50W
绝缘等级 H级(180℃)电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529 IP66/67
隔热处理 电子器件PCB板带隔热涂层
负载因子 连续工作(ED=100%)
电子放大器
类型 数字式
形式 集成到阀上
电子放大器选项
标准型放大器配用7芯插头
电源 24VDC电源供电，稳压电源或经过整流滤波，串联2.5A保险丝。若单相整流器，须接10000μF/40V电容滤波；若三相整流器，须接4700μF/40V电容滤波。
输入参考信号 模拟信号差分输入，额定范围±10V（针脚D，日，与预期的阀芯行程成正比例。
输出监测信号 模拟信号输出±10VDc范围，与实际的阀芯行程成比例。
从电子放大器通24VDC电源启动到阀开始工作要求300ms到500ms的时间。在这段时间内，到阀线圈的电流为0。
选项/F
在输出监测信号端子可输出故障信号，显示放大器的故障状态（阀芯位置传感器电缆断裂或对//选项的参考信号电缆断裂）：故障信号对应OVDC，正常工作对应24VDC。
选项/I
输入信号和监测信号为4-20mA电流信号，而不是标准的±10VDC。
输入信号还可通过软件选择电压或电流形式，范围分别为+10V或+20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/1选项。在输入电流信号电缆断裂情况下，阀会停止工作。
选项/Q
安全选项，它允许在不切断电源的情况下，可驱动阀工作或停止阀工作（阀停止工作时，电子放大器输出仍处于激活状态）。启动放大器需要供给24VDc使能信号。
选项/Z
放大器配用12芯主插头，除具有上述特性外，另外还有：
使能输入信号
放大器使能需要在针脚3相对于针脚2输入24VDC电源：当使能信号为0时，阀停止工作（电磁铁电流为0），但放大器电流输出级仍处于激活状态。
故障输出信号
故障信号显示放大器的故障状态（电磁铁短路/未连接，4~20mA输入信号电缆断线，等等）。故障状态信号为0VDC，正常工作信号为24VC（针脚11对针脚2）：故障状态不受使能信号的影响。
放大器的逻辑和通讯电源-仅对LES阀
此选项分别给电磁铁（针脚1,2）和数字式电子放大器（针脚9，10）供电。
切断电磁铁供电电源可以使阀停止工作，但仍保持数字放大器电路通电，以避免机器现场总线控制器出错，这符合紧急情况下欧盟EN13849-1(exEN954-1)标准安全等级的规定，可实现安全型系统。
选项/C-仅对SP, SF, SL
选项/C时压力（力）传感器输出为4~20mA电流信号，而不是标准的±10V。
输入信号可通过软件选择电流和电压形式，范围分别是±10V或±20mA。
可能组合选项
对SN:有/FI,/IQ 和 /IZ选项
对SP,SF,SL:有 /CI选项
意大利阿托斯ATOS两级比例换向阀订货型号：
DPZO-LEB-SN-NP-170-L5
DPZO-LEB-SN-NP-171-L5 10
DPZO-LEB-SN-NP-270-L5
DPZO-LEB-SN-NP-270-L5/DIQ 10
DPZO-LEB-SN-NP-271-L5 20
DPZO-LEB-SN-NP-271-L5/E 20
DPZO-LEB-SN-NP-271-L5/DIQ
DPZO-LEB-SN-NP-273-V9/D
DPZO-LEB-SN-NP-470-L5 10
DPZO-LEB-SN-NP-471-L5 40
DPZO-LEB-SN-NP-473-L5/E/PE
DPZO-LEB-SN-NP-473-L5/E
DPZO-LEB-SN-NP-671-S5/BQED
DPZO-LES-SN-NP-271-05/1Q 60

阿托斯ATOS比例流量阀
数字型，压力补偿，直动式，开环
QVHZO-A, QVHZO-AEB, QVHZO-AES
QVKZOR-A, QVKZOR-AEB, QVKZOR-AES
带压力补偿的比例流量控制阀，直动式，不带位置传感器，可进行开环流量控制。
此类阀有不同的型式可供选择：
A型，不带集成式放大器，与分体式放大器配合使用，见第②节
AEB型，带基本型集成式数字型放大器，模拟参考信号和USB接口用于软件功能参数设置。
·AES型，带全功能型集成式数字型放大器和总线通讯接口，用于设置功能参数，参考信号和实时故障诊断。
集成式数字型电子放大器根据参考信号对阀进行液压调节，出厂预调，保证阀与阀之间可互换。
规格:06 和 10
流量：高达45和90 I/min
压力：210 bar
综合备注
QVHZO-A*和QVKZOR-A*型比例阀获得CE认证标志，符合EMC应用规范标准(如抗磁性/抗干扰EMC指令和低压指令标准）。
安装、接线和启动必须按照F003部分所述步骤操作，并按照相关元件对应的安装说明来安装。
现场总线接口-仅对AES
现场总线接口允许比例阀与机器控制单元直接通讯，对数字参考信号、诊断信号进行控制和设置功能参数。主插头仍可接受模拟型参考信号，便于调试和维护。
主要特征- 基于油温50°C，ISO VG46矿物油
安装位置 任意位置
底板表面精度 粗糙度指标Ra0.4,平面度0.01/100(ISO1101标准）
MTTFd值符合ENISO13849标准 150年，见技术样本P007
环境温度范围
A: 标准型=-20℃~+70°C /BT选项=-40C~+60C
AEB,AES: 标准型＿-20°C~+60²C /BT选项=-40C~+60C
存储温度范围
A: 标准型=-20℃～+80°C /BT选项=-40C~+70℃
AEB,AES: 标准型=-20°C~+70²C /BT选项=-40C-+70C
线圈类型QVHZO
标准型  选项6  选项/18
20°C时线圈电阻R    3~3.30  2~2.20  13～13.4Q
电磁铁电流    2.2A  2.75A  1.2A
功耗  A=30W  AEB,AES=50W
线圈类型QVKZOR
标准型  选项6  选项18
20°C时线圈电阻R    3.8~4.10  2.2-24Q  12~12.5Q
电磁铁电流    26A  3.25 A  1.2A
功耗    A=35W  AEB,AES=50W
绝缘等级 H级（180°℃）电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529标准 IP66/67配合插头
隔热处理 电子器件PCB板带隔热涂层
负载因子 连续工作（ED=100%）
压力[bar]    210
滞环[压力的%]  ≤5
线性度[压力的%]  ≤3
重复精度[压力的%]  ≤1
应用场合和连接
2通连接
2通连接通常用于控制液压回路一部分的流量或调节特定执行器的速度。
节流流量在受控油路中保持恒定，不受负载变化的影响。
如果阀直接安装在泵的主油路上，多余的流量通过溢流阀返回到油箱中。
3通连接
3通连接通常用于当阀直接控制泵的流量时（主油路）
节流流量在受控油路中保持恒定，不受负载变化的影响。
多余的流量（不是通过阀节流的）通过阀的P口=T油路（第三通）回油箱。
先连接
先连接保证压力补偿流量先供给一个回路。
多余的流量（一个回路不需要的）通过P口到第二个回路，压力低且不需要压力补偿的流量。
液压选项
选项/D
当阀关闭或断电情况下，此选项可在工作口B提供快泄压力油阀必须连接到3通，P口连接到油箱
当比例节流阀全部关闭时，阀的B口内部连接到P口（油箱），允许在工作口快速减压。
A型选项
线圈电压
选项/6  当供电电压为12VDc并用Atos放大器时。
选项/18  当电子放大器为低电流输出的非Atos品牌时适用。
手柄仅对QVHZO-A
在阀没有供电的情况下，通过手柄可对阀进行操作
AEB和AES的电子放大器选项
标准型放大器配用7芯主插头
电源 24VDC电源供电，稳压电源或经过整流滤波，串联2.5A保险丝。若单相整流器，须接10000μf/40V电容滤波；若三相整流器，须接4700μf/40V电容滤波。
输入参考信号 模拟信号差分输入，额定范围±10VC（针脚D，曰），与期望压力调节成比例
输出监测信号 模拟信号输出与阀实际压力调节成比例（1V监测信号=1A线圈电流）
注释：从电子放大器通24VDc电源启动到阀开始工作要求为500ms的时间。在这段时间内，到阀线圈的电流为0。
选项/I
输入信号和监测信号为4~20mA电流信号，而不是标准的0~10VDC。
输入信号还可通过软件选择电压或电流形式，范围分别为±10V或+20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/选项。在输入电流信号电缆断裂情况下，阀会停止工作。
选项/Q
放大器使能需要在针脚C相对于针脚B输入24VDc电源：使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作；当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1(exEN954-1）。
选项/Z
放大器配用12芯主插头，除具有上述特性外，另外还有：
使能输入信号
放大器使能需要在针脚3相对于针脚2输入24VC电源：使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作；当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1exEN954-1）。
故障输出信号
故障信号显示放大器的故障状态（电磁铁短路/未连接，4~20mA输入信号电缆断线，等等）。故障状态信号为OVDC，正常工作信号为24VDC（针脚11对针脚2）：故障状态不受使能信号的影响。
放大器逻辑级和通讯级电源
此选项分别给电磁铁（针脚1,2）和数字式电子回路（针脚9，10）供电，同时保持诊断激活，USB和总线通讯。
每个放大器需要串联保险丝：500mA的保险丝。
选项/W－仅对配有压力补偿器HC-011型或KC-011型阀
需配12芯主插头，同选项/Z功能，但具备液压功率限制功能。
放大器外部模拟输入INPUT+接收流量参考信号，安装在液压系统的远程压力传感器连接到放大器的模拟输入TR。
当实际液压功率需求pxQ（TRx输入+)达到由软件内部设置的功率限制（p1xQ1)，放大器自动减少阀的流量调节。压力反馈值越高，阀的调节流量越低。
选项/C- 仅与选项/W组合时
选项/C用于连接压力传感器输出为4-20mA电流信号，而不是标准的0~10V。
输入信号可通过软件选择电流和电压形式，范围是±10V或+20mA。
可能组合选项：/IQ,/IZ,/IW,/CW和/CWI
意大利阿托斯ATOS比例流量阀订货型号：
QVHZO-A-06/12 20
QVHZO-A-06/18 20
QVHZO-A-06/36 20
QVHZO-A-06/36 20/WG
QVHZO-A-06/45 20
QVHZO-AEB-NP-06/18
QVHZO-AEB-NP-06/45
QVKZOR-A-10/65 20
QVKZOR-A-10/90 20
QVKZOR-AEB-NP-10/65 10
QVKZOR-AEB-NP-10/90/I

阿托斯ATOS防爆型比例减压阀
直动式或先导式，不带传感器 - 通过 ATEX,IECEx,EAC,PESO或cULus认证
RZGA-A, HZGA-A；KZGA-A, AGRCZA-A
防爆型比例减压阀，直动式或先导式，用于开环压力控制。
配有防爆型比例电磁铁，通过防爆认证，可在具有潜在爆炸性环境的危险工况中安全操作。
认证证书：
ATEX,IECEx,EAC和PESO多重认证适用于天然气组 II 2G和粉尘类 II 2D
ATEX和IECEx多重认证适用于天然气组 I M2（矿井用）
cULus北美认证适用于天然气组 C&D
RZGA-A, HZGA-A，直动式或先导式：
规格：06通径 - ISO 4401
标准流量：12和40 l/min
KZGA-A，先导式：
规格：10通径 - ISO 4401
标准流量：100 l/min
AGRCZA-A，先导式：
规格：10和20通径 - ISO 5781
标准流量：160和300 l/min
压力：250 bar
电子放大器防爆阀上的电子放大器出厂设置电流限制。请将相关联的防爆型比例阀的完整编码也列在放大器的订单中。
放大器型号
E-BM-AS-* /A
类型  数字式
形式  DIN导轨式
E-BM-AES-* /A
类型  数字式
形式  DIN导轨式
主要特征
安装位置 任意位置
安装面粗糙度符合ISO 4401标准 可接受的粗糙度指标，Ra≤0.8，推荐Ra 0.4 - 平面度 0.01/100
MTTFd值符合EN ISO 13849标准 75年；150年仅对RZGA-010
环境温度范围 标准型 = -20℃ ~ +70℃ /PE选项 = -20℃ ~ +70℃ /BT选项 = -40℃ ~ +70℃
存储温度范围 标准型 = -20℃ ~ +80℃ /PE选项 = -20℃ ~ +80℃ /BT选项 = -40℃ ~ +70℃
表面防护 镀锌层黑色钝化 - 盐雾试验(EN ISO 9227标准)＞200h
遵守细则
防爆保护，
- 隔爆型外壳“Ex d”
- 粉尘燃点保护外壳“Ex t”
RoHs指令2011/65/EU，版2015/65/EU
REACH规则(EC)n°1907/2006
液压特性 - 基于油温50℃，ISO VG46 矿物油
P,A,B,X口压力 [bar]  315
T,Y口压力 [bar]  210
滞环[压力的%]  ≤ 1.5
线性度[压力的%]  ≤ 3
重复精度[压力的%]  ≤ 2
电气特性
功耗  35W
绝缘等级  H级（180°C）电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
相关电缆夹保护级别  多重认证：IP66/67，符合DIN EN60529标准UL认证：防雨外壳，通过UL认证
负载因子  连续工作（ED=100%）
电缆规格和温度 - 电源和接地电缆必须符合以下特性
多重认证 组 I 和组 II
电源：线圈连接线截面 = 2.5mm²
接地：
内部接地线横截面 = 2.5mm²
外部接地线横截面 = 4mm²
cULus认证：
适用于 I 级 I 区，天然气组C
符合UL 1309认证标准的船舶用编织电缆
镀锡铜绞线
铜丝编织层
编织层整体防渗套
任何列出的（UBVZ/UBVZ7）船用电缆，额定电压为300V min，15A min。3C 2.5 mm（14 AWG），适用温度范围至少为-25℃至+110℃
注：对于I类线路，只有当低于10A的保险丝连接到电磁铁接线的负载端时，才允许使用3C 1.5 mm AWG 16电缆规格。
电缆夹 - 仅适用于多重认证
带螺纹连接的电缆夹 GK-1/2”，1/2”NPT或M20x1.5, 用于标准电缆或编织电缆，必须单独订购，见技术样本KX800
注：电缆夹接入口螺纹上应使用545型乐泰密封胶
选项
O= 水平电缆接口，在垂直空间有限的情况下选择
P= 集成式压力限制器
AGRCZA-*/P可提供机械压力限制器，作为对抗高压的保护。出于安全原因，出厂预调的机械压力限制器是完全卸载的（压力）。
首次调试时，压力设定值必须稍微高于比例控制的压力调节值。
按照以下步骤来设定机械压力限制器的压力：
给放大器提供输入参考信号。系统压力将不会增大，直到机械压力限制器仍然处于卸荷状态
顺时针旋转调节螺母 直到系统压力增加到一个稳定值，与参考输入信号下压力设定值相对应
顺时针旋转调节螺母 ，再多旋转1或2圈，确保在比例阀工作期间，机械压力限制器仍然关闭
R=集成单向阀用于自由反向流动
AGRCZA-*/R带集成式单向阀，用于A→B自由反向流动
单向阀 - 开启压力=0.5bar
螺堵
意大利阿托斯ATOS防爆型比例减压阀订货型号：
RZGA-A-010/32/M 23
RZGA-A-010/32/GK 24
RZGA-A-033/80/M 35
RZGA-A-033/80/GK 34
RZGA-A-033/80/PA-GK
RZGA-A-033/80/PA-GK/7
RZGA-A-033/80/M/7 33
RZGA-A-010/100/PA-M/7
KZGA-A-031/180/NPT 23


阿托斯ATOS比例减压阀带集成式压力传感器
数字型，直动式，高性能闭环控制，耐震设计
RZGO-R , RZGO-REB, RZGO-RES
滑阀型直动式数字型比例减压阀，带集成式压力传感器用于压力闭环控制。
此类阀有不同的型式可供选择：
R型，不带集成式放大器，与分体式放大器E-BM-RES配合使用，见技术样本GS203
REB型，带基本型集成式数字型放大器，模拟参考信号和USB接口用于软件功能参数设置。
RES型，带全功能型集成式数字型放大器和总线通讯接口，用于设置功能参数，参考信号和实时故障诊断。
集成式数字型电子放大器根据参考信号对阀进行液压调节，出厂预调，保证阀与阀之间可互换。
规格：06通径
流量：12 l/min
压力：350 bar
综合备注
RZGO-R*型比例阀获得CE 认证标志，符合EMC 应用规范标准（如抗磁性/ 抗干扰EMC 指令和低压指令标准）。安装、接线和启动必须按照F003 部分所述步骤操作，并按照相关元件对应的安装说明来安装。
禁止使用阀的电信号（如监测信号）直接作为安全功能的驱动信号，例如用于控制机器安全元件的开/ 关，这也是欧洲标准规定的（流体系统和元件的安全要求，EN-982）。
现场总线接口 - 仅对RES
现场总线接口允许比例阀与机器控制单元直接通讯，对数字参考信号、诊断信号进行控制和设置功能参数。主插头仍可接受模拟型参考信号，便于调试和维护。
主要特征 - 基于油温50℃，ISO VG46矿物油
安装位置  任意位置
底板表面精度  粗糙度指标Ra0.4,平面度0.01/100（ISO 1101标准）
MTTFd值符合EN ISO 13849标准  150年
环境温度范围
R： 标准型 = -20°C ~ +70°C /BT选项 = -40℃~+60℃
REB,RES： 标准型 = -20°C ~ +60°C /BT选项 = -40℃~+60℃
存储温度范围
R： 标准型 = -20°C ~ +80°C /BT选项 = -40℃~+70℃
REB,RES： 标准型 = -20°C ~ +70°C /BT选项 = -40℃~+70℃
20°C时线圈电阻R  3 ~ 3.3Ω
电磁线圈*大电流  2.4 A
压力传感器  E-ATR-8/*/I 输出信号 = 4~20mA
绝缘等级  H级（180°C）电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529标准  IP66/67配合插头
隔热处理（仅对REB，RES）  电子器件PCB板带隔热涂层
*小调节压力 [bar]  0.8
P口*大压力 [bar]  350
T口*大压力 [bar]  210
*大流量 [l/min]  12
响应时间0-100%阶跃信号(取决于安装方式) [ms]  ≤ 40
滞环 [*大压力的%]  ≤0.3
线性度 [*大压力的%]  ≤1
重复精度 [*大压力的%]  ≤0.2
漂移  在∆T = 40°C时，零点漂移＜1%
密封和油液
密封，推荐油液温度
NBR（标准型） = -20°C~+60°C，带HFC油液 = -20°C ~+50°C
FKM（/PE选项） = -20°C~+80°C
HNBR（/BT选项） = -40°C~+60°C，带HFC油液 = -40°C~+50°C
推荐粘度  20~100mm²/s-*大允许范围15~380mm²/s
油液清洁度  ISO 4406标准 20/18/15 NAS 1638 9级，安装过滤精度为10µm 的进油过滤器,(β10 ≥ 75 推荐值)
矿物油密封  NBR, FKM, HNBR
压力传感器故障
当传感器出现故障时，放大器的响应可通过Atos E-SW 软件来设置：
切断电磁铁的电流，调节压力降到*小值（默认设置）
压力控制（PID1,2,3）自动从闭环切换到开环（PID4），阀的临时操作降低调节精度。
电子放大器选项
标准型放大器配用7芯主插头
电源 24VDC电源供电，稳压电源或经过整流滤波，串联2.5A保险丝。若单相整流器，须接10000µf/40V电容滤波；若三相整流器，须接4700µf/40V电容滤波。
输入参考信号 模拟信号差分输入，额定范围0~+10VDC（针脚D,E），与期望压力调节成比例
输出监测信号 模拟信号输出0~+10VDC范围，与阀实际压力调节成比例
注释：从电子放大器通24VDC电源启动到阀开始工作要求*短为500ms 的时间。在这段时间内，到阀线圈的电流为0。
选项 /I
输入信号和监测信号为4~20mA电流信号，而不是标准的0~+10VDC。
输入信号还可通过软件选择电压或电流形式，*大范围分别为±10V或±20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/I选项。在输入电流信号电缆断裂情况下，阀会停止工作。
选项 /Q
放大器使能需要在针脚C相对于针脚B输入24VDC电源：使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作；当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1（ex EN954-1）。
选项 /Z
放大器配用12芯主插头，除具有上述特性外，另外还有：
使能输入信号
放大器使能需要在针脚3 相对于针脚2 输入24VDC电源：使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作；当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1（ex EN954-1）。
故障输出信号
故障信号显示放大器的故障状态（电磁铁短路/未连接，4~20mA输入信号电缆断线，等等）。故障状态信号为0VDC，正常工作信号为24VDC（针脚11对针脚2）：故障状态不受使能信号的影响。
放大器逻辑级和通讯级电源
此选项分别给电磁铁（针脚1,2）和数字式电子回路（针脚9，10）供电，同时保持诊断激活，USB和总线通讯。每个放大器需要串联保险丝：500mA的保险丝。
可能组合选项：/IQ,/IZ
意大利阿托斯ATOS比例减压阀订货型号：
RZGO-REB-P-NP-010/100/I 10

阿托斯ATOS数字式比例溢流阀
直动式，不带传感器
RZMO-A，RZMO-AEB,RZMO-AES
锥阀型，直动式，数字型比例溢流阀，用于压力开环控制。
此类阀有不同的型式可供选择：
A型，与分体式放大器配合使用
AEB型，带基本型集成式数字型放大器，模拟参考信号和USB接口用于软件功能参数设置。
AES型，带全功能型集成式数字型放大器和总线通讯接口，用于设置功能参数，参考信号和实时故障诊断。
规格：06通径-ISO 4401
流量：41/min
压力：350 bar
分体式电子放大器-仅对A型
放大器型号
插头连接模拟式 E-MI-AC-01F
插头连接数字式 E-MI-AS-IR
DIN导轨安装数字式  E-BM-AS-PS E-BM-AES
一般说明
Atos数字式比例阀获得CE认证标志，符合应用规范标准（如抗磁性/抗干扰EMC指令）。
安装、布线和启动程序必须按照技术样本FS900和E-SW*编程软件中包含的用户手册中所示的一般规定执行。
阀参数设置和编程工具
阀的功能参数和配置，易于通过AtosE-SW编程软件进行设置和优化，E-SW软件可通过USB接口连接到数字放大器上。
对于现场总线型，当放大器通过总线接口连接到机器中央单元时，软件通过连接USB接口对阀进行参数设置。
现场总线-仅对AES型
现场总线接口允许比例阀与机器控制单元直接通讯，用于数字参考信号、诊断信号进行控制和设置功能参数。这些可通过现场总线或主插头上提供的模拟信号对阀进行操作。
主要特征
安装位置  任意位置
安装面粗糙度符合ISO4401标准  可接受的粗糙度指标，Ra<0.8，推荐Ra0.4-平面度0.01/100
MTTFd值符合EN ISO 13849标准  150年
环境温度范围
A: 标准型=-20℃C－+70°C  /PE选项＝-20C～+70℃  /BT选项=-40°C～+60°C
AEB,AES： 标准型=-20°C-+60°C /PE选项=-20C－+60°℃ /BT选项=-40°C－+60°C
存储温度范围
A: 标准型=-20°C－+80°℃ /PE选项=-20℃C－+80°C /BT选项=-40°C～+70°C
AEB.AES: 标准型=-20℃C-+70°C /PE选项=-20C～+70°C /BT选项=-40°C～+70°C
表面防护 镀锌层黑色钝化，电镀处理AEB和AES型放大器壳体）
耐腐蚀性 盐雾试验(EN ISO 9227标准)>200h
遵守细则
CE认证，符合EMC指令2014/30/EU(抗干扰:EN 61000-6-2；抗磁性：EN 61000-6-3)
RoHs指令2011/65/EU,版2015/863/EU
REACH规则(EC)n° 1907/2006
液压特性－基于油温50°C，ISOVG46 矿物油
阀型号  RZMO-*-010
调节压力[bar]  50;100;210;315;350
P口压力[bar]  350
T口压力[bar]  210
流量[Umin]  4
响应时间0-100%阶跃信号（取决于安装方式）[ms]  ≤70
滞环  ≤1.5[压力的%
线性度  ≤3.0[压力的%]
重复精度  ≤2.0[压力的%]
电气特性
电源
额定:  +24VDC
整流和滤波:  VRMs=20～32 VMAX (峰值脉冲10%VPP)
功耗  A=30W  AEB,AES=50 W
线圈电压编码    标准    选项/6    选项/18
电磁铁电流    2.6 A    3.25 A    1.5A
20°C时线圈电阻R    3~3.3    2~2.2    13~13.4
模拟输入信号
电压：范围±10VDc(24 VMAx极限值）    输入阻抗：Ri>50kQ
电流：范围±20mA    输入阻抗：Ri=500Q
监测输出信号    输出范围：电压 ±5VDc @ max 5 mA
使能输入信号  范围：0-9VDc(关闭状态)，15~24VDc（开启状态)，9~15Vvc（不接收)；输入阻抗：Ri>87kQ
故障输出信号  输出范围:0~24VDc(开启状态VL+[逻辑电源]关闭状态≈0V)@max 50 mA
不允许外部负电压（例如感应负载）
报警  电磁铁未连接/短路、带电流参考信号时电缆断开、温度过高/过低、电流控制监测，电源电平问题，压力传感器故障（/W选项）
绝缘等级  H级（180°C）电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DINEN60529标准  A＝ IP65; AEB, AES = IP 66/P67 带匹配插头
负载因子  连续工作(ED=100%）
隔热处理  电子器件PCB板带隔热涂层
附加特征  电磁铁电流带短路保护；电磁铁快速切换采用P.I.D电流控制；电源带反极性保护
密封和油液
矿物油  HL,HLP,HLPD,HVLP,HVLPD
密封  NBR,FKM,HNBR
推荐油液温度  -20...60℃
电子放大器选项-对于AEB和AES
I=输入信号和监测信号为4~20mA电流信号，代替标准的0~10VDC。输入信号还可通过软件选择电压或电流形式，范围分别为±10V或+20mA。一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/选项。在输入电流信号电缆断裂情况下，阀会停止工作。
Q=此选项允许在不切断到电子放大器电源的情况下，停止阀工作。在禁用命令下，电磁铁电流归零，阀芯移动到静止位。建议在机器循环工作期间必须频繁禁止阀所有工作情况下使用选项/Q-见16.5节信号描述。
Z=放大器配用12芯主插头
排气孔
阀在一次调试的时候必须将困在电磁铁内的空气通过位于电磁铁壳体后侧的螺堵排出。空气的存在可能导致压力不稳定和振动。
电源和信号描述-仅对AEB和AES
阀放大器的电子输出信号（如故障或监测信号）禁止直接驱动作为安全功能的启用信号，如控制机器安全型元件的开/关，这也是欧洲标准的要求（流体技术系统和液压元件的安全要求，ISO4413）。
电源(V+和V0）
电源必须足够的稳定或经整流和滤波：若单相整流器，须至少接10000μF/40V电容滤波；若三相整流器，须接4700μF/40V电容滤波。
每个放大器电源需要串联保险丝:2.5A保险丝。
放大器的逻辑级和通讯电源（VL+和VL0）-仅对/Z选项
放大器的逻辑级和通讯电源必须足够的稳定或经整流和滤波：若单相整流器，须至少接10000μF/40V电容滤波；若三相整流器，须接4700μF/40V电容滤波。
切断针脚1和针脚2电磁铁电源可中断针脚9和针脚10上的放大器逻辑级独立电源，但诊断功能、USB和总线通讯接口仍保持激活。
每个放大器的逻辑级和通讯电源处需要串联保险丝：使用500mA快熔保险丝。
参考输入信号(INPUT+)
放大器根据外部参考输入信号成比例的闭环控制供给阀的电流。
输入参考信号根据阀的型号出厂预调，默认配置标准型为0-10Voc和/选项为4-20mA。
输入信号可通过软件选择电压信号和电流信号，范围为士10VDc或±20mA。
带有现场总线接口（BC，BP，EH)的放大器可以通过软件设定直接接收来自机器控制单元（总线控制器）的参考信号。在这种情况下，模拟型参考信号输入可以被用作开关信号输入范围为0-24VDC。
监测输出信号（监测）
监测信号是放大器产生的模拟输出信号（监测），以监测阀线圈的实际电流；监测输出信号可通过软件设置，显示放大器的其它信号（如模拟参考信号，现场总线参考信号）。
监测输出信号根据阀的型号出厂预调，默认设置为±5Voc(1V＝1A)。
输出信号可通过软件进行配置，范围是0~5VDC
使能输入信号（使能）-不适用于标准型
要使放大器开始工作，在针脚3（针脚C）输入24VDC电源：使能输入信号可以启动/停止供给到电磁铁的电流，而不切断放大器供电电源；当阀由于安全原因需停止时，它可以被用以激活通讯或放大器的其它功能，这种情况不符合EC61508和ISO13849标准。
使能输入信号可通过软件选择作为通用数字输入信号。
故障输出信号（故障）-仅对/Z选项
故障出现时对应的信号为OVDC.正常工作对应的信号为24VDC。
故障输出信号显示放大器的故障状态（电磁铁短路/不接，4~20mA输入信号时电缆断裂等）。
故障状态不受到使能输入信号的影响。
意大利阿托斯ATOS数字式比例溢流阀订货型号：
RZMO-A-010/100 20
RZMO-A-010/210 20
RZMO-A-010/315 20
RZMO-A-010/350 18
RZMO-AEB-NP-010/350
RZMO-P1-010/100 20
RZMO-P1-010/210-20
RZMO-P1-010/315 20
RZMO-P1-010/315/18 20

意大利ATOS阿托斯数字式比例减压阀
先导式，不带传感器
AGRCZO-A，
AGRCZO-AEB,AGRCZO-AES
数字型比例减压阀，先导式，用于压力开环控制。
A型，与分体式放大器配合使用
AEB型，基本型，配集成式数字放大器，带模拟参考信号或IO-Link接口用于设置功能参数，参考信号和实时故障诊断。
AES型，全功能型，配集成式数字型放大器和总线通讯接口，用于设置功能参数，参考信号和实时故障诊断。
对于AEB和AES型，蓝牙/USB接口始终存在，用于通过移动App和 Atos PC软件对阀进行设置。
规格：10和20通径-ISO5781
流量：160和300 /min
压力：350 bar
分体式电子放大器-仅对A型
插头式放大器型号 E-MI-AC-01F
电压 24VDC
一般说明
Atos数字式比例阀获得CE认证标志，符合应用规范标准（如抗磁性/抗干扰EMC指令）。
现场总线－仅对AES型
蓝牙选项－见技术样本GS500
得益于E-A-BTH适配器，T选项增加了Atos阀放大器的蓝牙连接，该适配器可以永久集成式安装在阀上，以便随时与阀放大器进行蓝牙连接。E-A-BTH适配器也可以单独购买，用于连接任何受支持的Atos数字产品。
通过设置个人密码，可以保护与阀的蓝牙连接免受未经授权的访问。适配器的led指示灯可以直观地显示阀放大器和蓝牙连接的状态。
注意：T选项不适用于印度市场，因此蓝牙适配器必须单独订购
IO-LINK-仅对AEB型，见技术样本GS520
IO-Link允许阀和机器中央单元之间进行低成本的数字通信。该阀通过低成本非屏蔽电缆直接连接到IO-Link主机的端口（点对点连接），用于数字参考信号、诊断和设置功能。IO-Link主机作为一个枢纽，通过现场总线与机器中央单元交换此信息。
现场总线接口允许比例阀与机器控制单元直接通讯，用于数字参考信号、诊断信号进行控制和设置功能参数。这些可通过现场总线或主插头上提供的模拟信号对阀进行操作。
主要特征
安装位置 任意位置
安装面粗糙度符合ISO 4401标准 可接受的粗糙度指标，Ra<0.8，推荐Ra0.4-平面度0.01/100
MTTFd值符合EN ISO 13849标准 75年
环境温度范围
A:标准型=-20℃C－+70°C /PE选项=-20°C～+70℃C /BT选项=-40°C～+60°C
AEB,AES:标准型=-20°C－+60°C /PE选项=-20℃C－+60C /BT选项=-40°C－+60°C
存储温度范围
A:标准型=-20℃C－+80°C /PE选项＝-20°C－+80°C /BT选项=-40°C-+70°C
AEB,AES:标准型=-20℃C－+70°C /PE选项＝-20C－+70C /BT选项=-40°C－+70°C
表面防护 镀锌层黑色钝化，电镀处理(AEB和AES型放大器壳体）
耐腐蚀性 盐雾试验(EN ISO 9227标准)>200h
遵守细则  CE认证，符合EMC指令2014/30/EU_(抗干扰:EN 61000-6-2;抗磁性：EN 61000-6-3)；RoHs指令2011/65/EU，新版2015/863/EU；REACH规则(EC)n” 1907/2006
液压特性-基于油温50°C，ISOVG46矿物油
阀型号
AGRCZO-*-10  AGRCZO-*-20
调节压力[bar]  50;100;210;315;350
调节压力[bar]  1；3 (仅对/350)
A,B口压力[bar]  350
Y口压力[bar]  外控，压力为O时直接连接到油箱上
流量[Mmin]  AGRCZO-*-10：160   AGRCZO-*-20：300
响应时间0-100%阶跃信号（取决于安装方式）[ms]  ≤45  ≤50
滯环  ≤2.0[压力的%]
线性度  ≤3.0[压力的%]
重复精度  ≤2.0[压力的%]
注释：以上性能参数为配合Atos电子放大器得出。
电气特性
电源
额定： +24VDC
整流和滤波：VRMs=20～32VMAX(峰值脉冲10%VPP)
功耗 A=30W AEB,AES=50W
线圈电压编码 标准 选项/6 选项/18
电磁铁电流 2.6 A 3.25 A 1.5A
20°C时线圈电阻R 3~3.3 2~2.2 13~13.4
模拟输入信号
电压：范围±10VDc(24 VMAx极限值） 输入阻抗：Ri>50kQ
电流：范围±20mA 输入阻抗：Ri=500Q
监测输出信号
输出范围： 电压 ±5VDc @ max 5 mA
使能输入信号 范围：0~9Voc（关闭状态)，15-24VDc（开启状态)，9-15VDc（不接收)；输入阻抗：Ri>87kQ
故障输出信号 输出范围：0~24VDc(开启状态VL+[逻辑电源]；关闭状态≈0V@max 50 mA；不允许外部负电压（例如感应负载）
注意  电磁铁未连接/短路、带电流参考信号时电缆断开、温度过高/过低、电流控制监测，电源电平问题
绝缘等级  H级（180°C）电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DINEN60529标准  A= IP65;AEB,AES = IP 66/IP67 带匹配插头
负载因子  连续工作（ED=100%）
隔热处理  电子器件PCB板带隔热涂层
附加特征  电磁铁电流带短路保护；电磁铁快速切换采用P.I.D电流控制；电源带反极性保护
注释：从电子放大器通24VDc电源启动到阀开始工作要求时间为500ms(取决于通讯类型)。在这段时间内，到阀线圈的电流为0。
密封和油液－关于表中未列出的油液，请咨询我们技术部
密封，推荐油液温度
NBR密封（标准型）=-20°C~+60°C(A型为+80°C)，带HFC油液=-20°C~+50°C
FKM密封(PE选项）=-20°C~+80°C
NBR低温密封(/BT选项)=-40℃C-+60C，带HFC油液=-20℃C~+50°C
推荐粘度  20~100mm²/s-允许范围15~380mm²/s
油液清洁度
正常工作  ISO4406标准，18/16/13 NAS1638 7级
更长寿命  ISO4406标准，16/14/11NAS1638 5级
油液种类 矿物油 HL,HLP,HLPD,HVLP,HVLPD
适合密封类型  NBR,FKM,NBR低温
液压选项
P=此选项可提供机械压力限制器，作为对抗高压的保护。出于安全原因，出厂预调的机
械压力限制器是完全卸载的（压力）。
首次调试时，压力设定值必须稍微高于比例控制的压力调节值。
按照以下步骤来设定机械压力限制器的压力：
给放大器提供输入参考信号。系统压力将不会增大，直到机械压力限制器仍然处于卸荷状态
顺时针旋转调节螺母直到系统压力增加到一个稳定值，与参考输入信号下压力设定值相对应
顺时针旋转调节螺母，再多旋转1或2圈，确保在比例阀工作期间，机械压力限制器仍然关闭
电子器件选项-仅对AEB-NP和AES
I=此选项提供4~20mA电流参考信号，代替标准的0~10VDC。输入信号还可通过软件选择电压或电流形式，范围分别为±10V或+20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/选项。在输入电流信号电缆断裂情况下，阀会停止工作。
Q=此选项允许在不切断到电子放大器电源的情况下，停止阀工作。在禁用命令下，电磁铁电流归零，阀芯移动到静止位。
建议在机器循环工作期间必须频繁禁止阀所有工作情况下使用选项/Q-见19.5节信号描述。
Z=放大器配用12芯主插头，除具有上述特性外，另外还有：
故障输出信号
使能输入信号
放大器逻辑级和通讯级电源
排气孔
阀在一次调试的时候必须将困在电磁铁内的空气通过位于电磁铁壳体后侧的螺堵①排出。
空气的存在可能导致压力不稳定和振动。
电源和信号描述-仅对AEB-NP和AES
阀放大器的电子输出信号（如故障或监测信号）禁止直接驱动作为安全功能的启用信号，如控制机器安全型元件的开/关，这也是欧洲标准的要求（流体技术系统和液压元件的安全要求，ISO 4413）。
电源（V+和Vo)
电源必须足够的稳定或经整流和滤波：若单相整流器，须至少接10000μF/40V电容滤波；若三相整流器，须接4700μF/40V电容滤波。
每个放大器电源需要串联保险丝：2.5A保险丝。
放大器的逻辑级和通讯电源（VL+和VL0）-仅对/Z选项
放大器的逻辑级和通讯电源必须足够的稳定或经整流和滤波：若单相整流器，须至少接10000μF/40V电容滤波；若三相整流器，须接4700μF/40V电容滤波。
切断针脚1和针脚2电磁铁电源可中断针脚9和针脚10上的放大器逻辑级独立电源，但诊断功能、USB和总线通讯接口仍保持激活。
每个放大器的逻辑级和通讯电源处需要串联保险丝：使用500mA快熔保险丝。
参考输入信号 (INPUT+)
放大器根据外部参考输入信号成比例的闭环控制供给阀的电流。
输入参考信号根据阀的型号出厂预调，默认配置标准型为0-10VDc和/选项为4~20mA。
输入信号可通过软件选择电压信号和电流信号，范围为士10VDc或±20mA。
带有现场总线接口（BC，BP，EH)的放大器可以通过软件设定直接接收来自机器控制单元（总线控制器）的参考信号。在这种情况下，模拟型参考信号输入可以被用作开关信号输入范围为0-24VDC。
监测输出信号（监测）
监测信号是放大器产生的模拟输出信号（监测），以监测阀线圈的实际电流；监测输出信号可通过软件设置，显示放大器的其它信号（如模拟参考信号，现场总线参考信号）。
监测输出信号根据阀的型号出厂预调，默认设置为0~5VDC(1V=1A)。
输出信号可通过软件进行配置，范围是±5VDc
使能输入信号（使能）-不适用于标准型
要使放大器开始工作，在针脚3（针脚C）输入24VDC电源：使能输入信号可以启动/停止供给到电磁铁的电流，而不切断放大器供电电源；当阀由于安全原因需停止时，它可以被用以激活通讯或放大器的其它功能，这种情况不符合IEC61508和ISO13849标准。
使能输入信号可通过软件选择作为通用数字输入信号。
故障输出信号（故障）-仅对/Z选项
故障输出信号显示放大器的故障状态电磁铁短路/不接，4~20mA输入信号时电缆断裂等）。
故障出现时对应的信号为OVDC，正常工作对应的信号为24VDC。
故障状态不受到使能输入信号的影响。
意大利阿托斯ATOS数字式比例减压阀订货型号：
AGRCZO-A-10/210 20
AGRCZO-A-10/210/R 20
AGRCZO-A-10/350/18
AGRCZO-A-10/315 20
AGRCZO-A-20/315
AGRCZO-A-20/350/18
AGRCZO-AEB-NP-10/100/IR
AGRCZO-AEB-NP-10/315/I
AGRCZO-AEB-NP-20/315 10
AGRCZO-AES-010/100/R/I
ATOS外啮合齿轮泵PFG-142-D-RO
