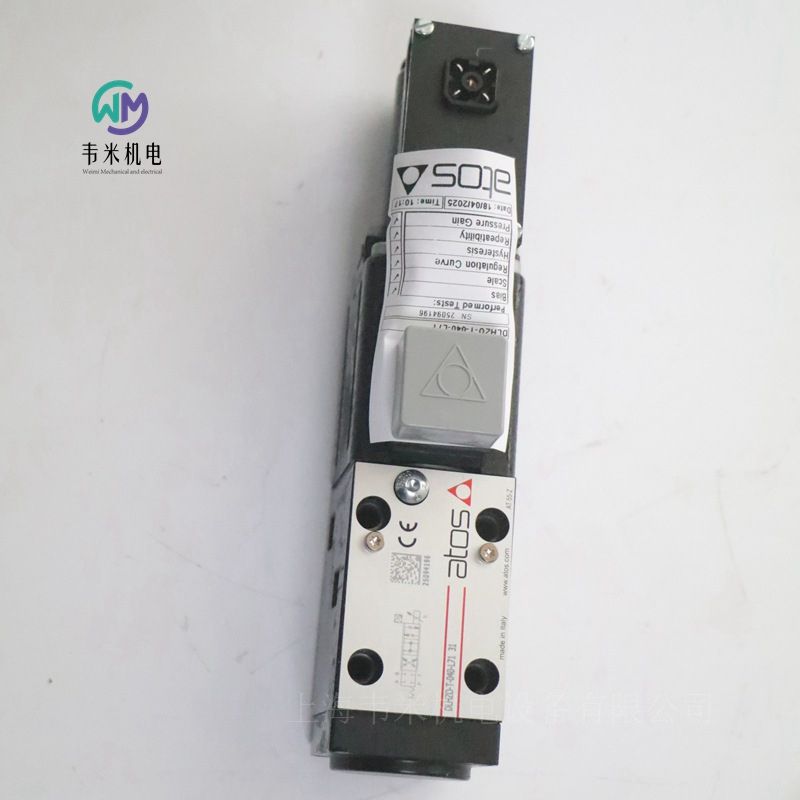

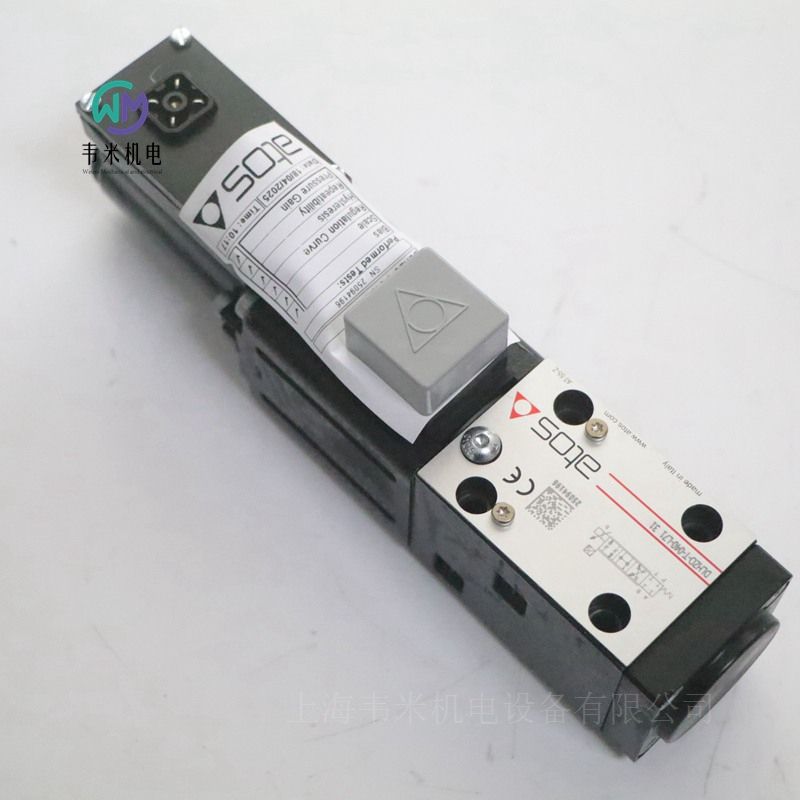

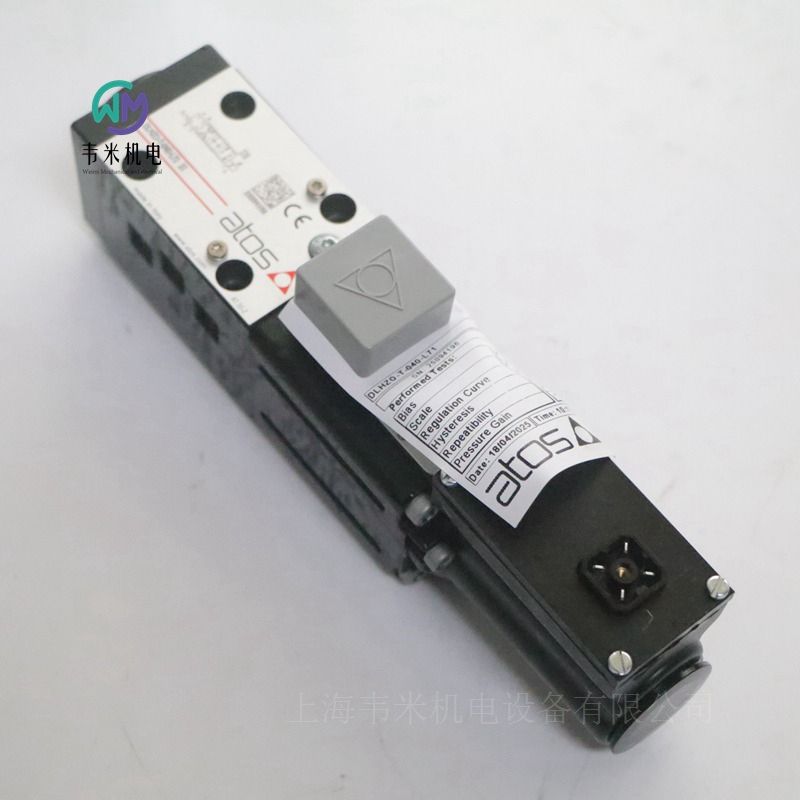

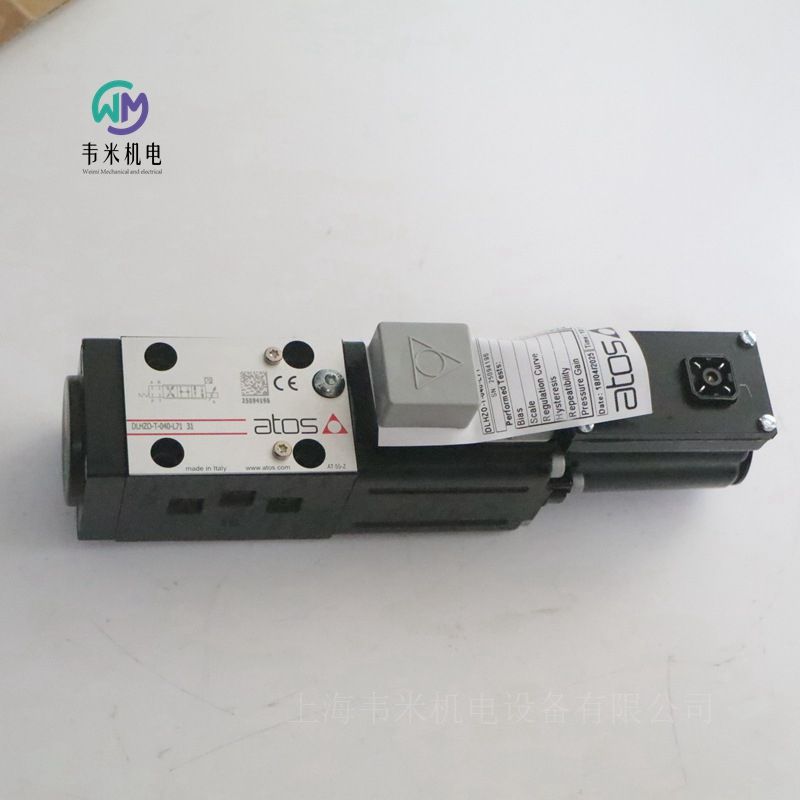

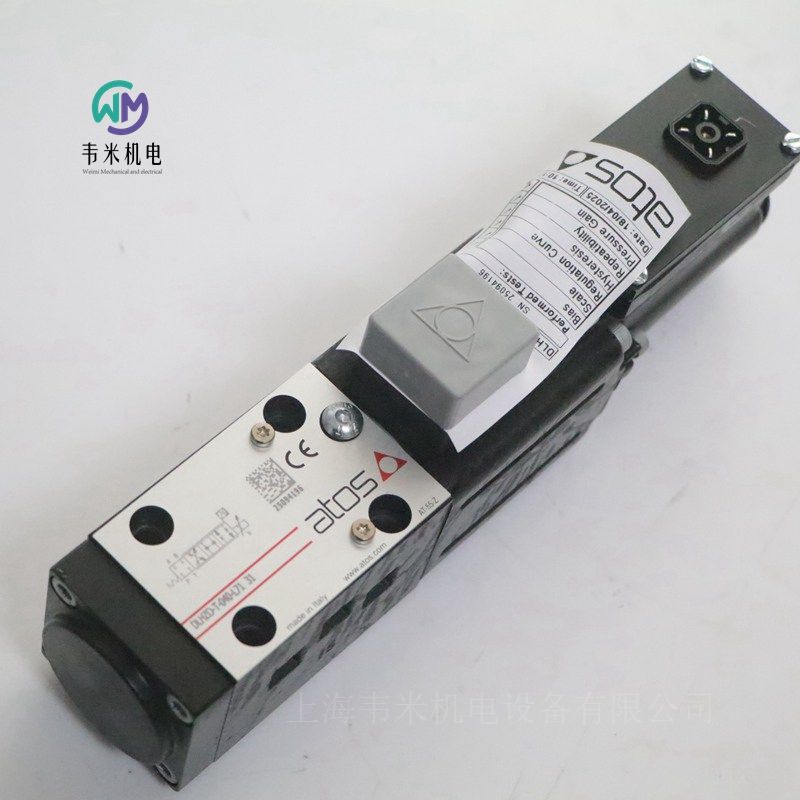

ATOS比例阀DLHZO-T-040-L71 31，意大利产地，现货库存；上海韦米机电设备有限公司主营产品，销售热线： ；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利阿托斯ATOS伺服比例换向阀
阀套结构
直动式，带LVDT传感器和阀芯零遮盖，带失电保护位
DLHZO-T，DLKZOR-T
伺服比例换向阀，直动式，带LVDT位置传感器和阀芯零遮盖，可应用于各种位置闭环控制，实现佳的性能。
比例阀和数字式分体式放大器或轴卡配合使用。
LVDT传感器和阀套结构可确保非常高的调节精度和响应灵敏度。
失电保护位可实现在电源中断的情况下阻拦执行机构移动。
阀芯调节特征:
L=线性
V=抛物线型
T=非线性,用于精细的低流量控制
D和DT=差动型，用于控制面积比为1:2的执行器
DLHZO:
规格:06通径-ISO 4401
流量:70 l/min
压力:350 bar
DLKZOR:
规格:10通径-ISO 4401
流量:160 l/min
压力:315 bar
分体式电子放大器
请在放大器订单中同样注明所连接的比例阀的完整型号
放大器型号 E-BM-TEB  E-BM-TID  E-BM-TES  Z-BM-TEZ
类型  数字式
型式  DIN–导轨式
主要特征
安装位置  任意位置
安装面粗糙度符合ISO 4401标准 可接受的粗糙度指标:Ra≤0.8，推荐Ra 0.4 -平面度0.01/100
MTTFd值符合EN ISO 13849标准  150年，详细信息见技术样本PO07
环境温度范围
标准型= -20℃~+60℃/PE选项=-20℃~+60c /BT选项=-40℃~+60c
存储温度范围
标准型=-20℃~ +70℃/PE选项=-20℃~+70℃ /BT选项=-40℃~+70℃
表面防护  镀锌层黑色钝化
耐腐蚀性  盐雾试验(EN ISO 9227标准)>200h
遵守细则  CE认证，符合EMC指令2014/30/EU(抗干扰:EN 61000-6-2;抗磁性: EN 61000-6-3)
RoHs指令2011/65/EU，新版2015/65/EU
REACHI规则(EC)n° 1907/2006
液压特性-基于油温50°℃，ISO VG46矿物油
阀型号 DLHZO DLKZOR
压力极限[bar]  P,A,B口= 350;                            P.A.B口=315;
                     T= 210(Y外泄为250)Y= 10   T=210 (Y外泄为250)Y= 10
响应时间[ms]    ≤10 ≤15
滞环    ≤0.1[调节量的%]
重复精度   ±0.1[调节量的%]
温漂   在T = 40°C时，零点漂移<1%
电气特性
大功耗  30W
电磁铁大电流  DLHZO =2.6A  DLKZOR =3A
20℃时线圈电阻R  DLHZO= 3~3.3  DLKZOR = 2.2~2.4
绝缘等级  H级(180℃)电磁线圈表面温度必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529标准  P65带匹配插头
负载因子  连续工作(ED=100%)
密封和油液
密封，推荐油液温度
NBR密封(标准型)=-20°C~+80℃，带HFC油液=-20°℃~+50℃
FKM密封(/PE选项)= -20℃~+80℃
HNBR密封(/BT选项)= -40℃~+60℃，带HFC油液= -40℃~+50℃
推荐粘度  20~100mm2/s-大允许范围15~380mm2s
油液高清洁度
正常工作  ISO4406标准，18/16/13 NAS16387级
更长寿命   ISO4406标准，16/14/1 1 NAS16385级
油液种类   适合密封类型   种类   参考标准
矿物油  NBR,FKM，HNBR  HL，HLP,HLPD,HVLP,HVLPD  DIN 51524
不含水抗燃油液  FKM  HFDU,HFDR  ISO 12922
含水抗燃油液  NBR,HNBR  HFC  ISO 12922
液压选项
B=电磁铁和位置传感器在A口侧。
Y =当T口压力超过210bar时选用此选项。
意大利阿托斯ATOS伺服比例换向阀订货型号
DLHZO-T-040-L31 31
DLHZO-T-040-L71 31
DLHZO-T-040-L73
DLHZO-T-040-V73 31
DLKZOR-T-140-L71
DLKZOR-T-140-L73/B

意大利ATOS阿托斯流量控制阀
QV-06型流量控制阀
压力补偿,两通,ISO 4401标准，06通径
QV是带压力补偿器的流量控制阀:流量和压力变化无关。
这类阀通常内装单向阀，以便反向自由流动。
旋转微调螺母即可调节流量的大小，顺时针转动增大流量调节。
可选调节螺母固定锁可按要求供货。
ISO 4401标准，06通径。
流量高达1.5;6; 11; 16;24I/min(取决于型号)。
压力高达250bar。
此类阀适用于液压油或具有类似润滑特性合成液的液压系统中。
阀型号    Qv-06/1    QV-06/6    QV-06/11    QV-06/16    QV-o6/24
大调节流量[l/min]    1,5    6    11    16    24
小调节流量[cm2/min]    50
流经单向阀B→A大流量[l/min]        24
调节压差Ap[bar]    3    3    5    6,5    8
A口大流量[I/min]    24
大压力[bar]    250
主要特征，密封和油液
安装位置    任意位置
环境温度范围
标准型=-30℃~+70℃/PE选项=-20℃~+70℃/BT选项= -40℃~+70℃
密封，推荐油液温度
NBR密封(标准型)=-20℃~+60c，带HFC油液=-20℃~+50℃
FKM密封(/PE选项)=-20℃~+80℃
HNBR密封(/BT选项)=-40℃~+60℃，带HFC油液=-40℃~+50R℃
推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度  ISO 4406标准21/19/16NAS 1638 10级，安装过滤精度为25yum的进油过滤器.(B10≥75推荐值)
油液种类        适合密封类型    种类        参考标准
矿物油    NBR,FKM,HNBR    HL，HLP,HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR，HNBR    HFC    ISO 12922
意大利ATOS阿托斯流量控制阀订货型号：
QV-06/1 60
SQV-06/16 60
SQV-06/16 80

意大利ATOS阿托斯MAP型压力继电器
带固定开关压差和镀金触点的微动开关
MAP为定差型电液压力继电器。
机械微动开关带镀金触点，具有更高的稳定性和更长的使用寿命。
当液压回路的压力达到调节旋钮上的设定值时，微动开关的状态改变。当液压回路压力值下降到额定固定开关压力差分值（滞环）时，微动开关回复到初始位置。电气插头带
常开或常闭双触点。
系统中的液体压力作用于柱塞使之作用于弹簧的基座上，一旦达到设定压力值，柱塞便被向前推动，从而作用于微动开关上使之连接或断开。
压力由转动带刻度的调节螺母而设定。
顺时针转动增大压力设定值。
压力：630bar
主要特征，密封和油液-关于表中未列出的油液，请咨询我们技术部
安装位置  任意位置
安装面参数要求  粗糙度指标Ra0.4-平面度0.01/100(ISO1101标准）
遵守细则 CE认证低电压指令2014/35/EU；RoHs指令2011/65/EU,版2015/863/EU；REACH规则(EC)n°1907/2006
环境温度  标准型＝-30°C～+70°C /PE选项=-20°C～+70°C /BT选项＝-40°℃～+70°C
密封，推荐油液温度
NBR密封(标准型）=-20°C~+60°C，带HFC油液=20°C-+50°C
FKM密封(/PE选项）=-20°C-+80°C
HNBR密封(/BT选项)=-40°C-+60°C，带HFC油液=-40°C-+50°C
推荐粘度 15~100mm²/s-允许范围2.8~500mm²/s
油液清洁度  ISO 4406标准，21/19/16NAS163810级，安装过滤精度为25μm的进油过滤器，(β25≥75推荐值）
油液种类
适合密封类型  NBR,FKM,HNBR
矿物油种类  HL,HLP,HLPD,HVLP,HVLPD
参考标准  DIN 51524
主要特征和内部微动开关的接线
绝缘电阻  大于或等于100MΩ
导通电阻  大于或等于15MΩ
预计电子寿命  大于或等于1000000开关次数
预计机械寿命  大于或等于10000000开关次数
意大利阿托斯ATOS压力继电器订货型号：
MAP-080/E 20
MAP-080 20
MAP-160 20
MAP-320 20
SMAP-080 11S

意大利ATOS阿托斯叶片泵
PFE-31,PFE-41,PFE-51型叶片泵
定排量–泵芯设计
PFE-*1是定量泵,由12个叶片组成。泵芯、的设计带液压平衡配流盘,具有高压、长寿命和低噪音的特性。
可提供三种不同的规格，大排量高达44，85和150cm3/rev，有单联泵、双联泵或通轴型结构的多联泵。
安装尺寸符合SAEJ744标准。
安装方便，进油口和出油口可以装配在任何四个相应的位置上。
维修容易，可以在几分钟内更换完泵芯。
大压力可达210bar。
PFE-*1型叶片泵的主要特性
安装位置  任意位置
轴上载荷  在轴上不允许有轴向和径向载荷，联轴器应能吸收峰值负载。
环境温度  标准型=-25℃~+80°℃ /PE选项= -15℃ ~+80c
油液种类  符合DIN51524...535的液压油;其他介质见1节
推荐粘度  大冷启动粘度8o0 mm/s  全负荷时大粘度100 mm2/s
               运行期间粘度24 mm2/s  全负荷时小粘度10 mm2/s
油液高清洁度  正常工作ISO4406标准21/19/16 NAS1638 10级
                        更长寿命 ISO4406标准18/16/13 NAS1638 8级
油液温度  -20°℃~+60°℃-20°℃~+50°C(水乙二醇)-20°C~+80°C(V/PE密封)
进油口推荐压力值  转速在1800rpm以内时，从-0.15bar到1.5bar;转速超过1800rpm时，从o到1.5bar
遵守细则
RoHs指令2011/65/EU，符合新版2015/65/EUR
EACH规则(Ec)n°1907/2006
油口排列
单泵可在相对于驱动轴的不同方向布置油口，说明如下(从轴端看);
T=进出油口在相同的轴线上(标准型)
U=出油口与进油口相差180°
V=出油口与进油口相差9o°
W=出油口与进油口相差270°
在多联泵中进出油口在一条直线上
油口的排列可以通过转动带进油口的泵体来方便地改变
意大利ATOS阿托斯叶片泵订货型号：
PFE-31016/1DU 20
PFE-31016/1DT 20
PFE-31044/1DU 20
PFE-51110/1DT 32
PFE-51150/1DT 32

意大利ATOS阿托斯PVL型叶片泵（带机械补偿器）可变排量，已淘汰部件 - 可根据需求提供
PVL是配备机械补偿器的可变排量叶片泵，用于出口压力和排量调节。
这些低噪音泵有3种不同尺寸可供选择，根据ISO 3019/2标准设有法兰接口，并设计为使用符合DIN 51524...535标准的抗磨油以及具有相同润滑特性的耐火液体。
排量范围广泛：从6.8到43 cm³/rev。
压力可达150 bar
PVL叶片泵的主要特性
推荐入口压力[bar] -0.2至+0.5
出口压力[bar] 1
轴速[rpm] 800/1800
旋转方向 顺时针
轴上负载 轴上不允许有径向或轴向负载
推荐粘度 40°C时为23至45 mm2/s（ISO VG22-46）。冷启动和“0”压力时：400 mm2/s
流体污染等级 ISO 19/16（过滤器精度为25 µm绝对过滤精度和β25 75）
流体温度 +70°C
排量[l/min] 1至4 - 连续 -
安装位置 任意
意大利阿托斯ATOS叶片泵订货型号：
PVL-206 12
PVL-210 12
PVL-316 12
PVL-320 12
PVL-440 12

意大利ATOS阿托斯溢流阀
AGAM型压力溢流阀
两级，底板式安装- ISO 6264标准， 10，20和32通径
AGAM是锥阀式两级溢流阀,设计用于液压系统中。
在标准型号中，主阀中的锥阀芯的先导压力是由盖板中的带保护帽的螺杆调节的。选择手轮调节代替螺杆调节可按要求提供。顺时针转动压力增大。
AGAM可以配装用于卸荷的先导电磁阀或不同的压力设定，有以下型式:
DHE交流、直流电源，具有高性能，带cURus认证的电磁铁
DHL交流、直流电源,紧凑型
安装面规格: ISO6264标准,10,20和32通径
大流量分别为:200,400和600lmin
大压力可达350bar
设定的压力级数和卸荷选项:-一个压力级不带选项
10=一个压力级带卸荷,电磁铁失电卸荷
11=一个压力级带卸荷,电磁铁得电卸荷
20=两个压力级带卸荷,电磁铁失电卸荷
21=两个压力级带卸荷,电磁铁得电卸荷
22=两个压力级不带卸荷
32=三个压力级不带卸荷
主要特征
安装位置  任意位置
安装面粗糙度符合ISO 4401标准 可接受的粗糙度指标,Ra≤0.8，推荐Ra 0.4-平面度0.01/100
MTTFd值符合EN ISO 13849标准 75年对于标准型，75年对于卸荷选项
环境温度范围
标准型= -30℃ ~+70℃/PE选项=-20℃ ~ +70℃/BT选项=-40℃ ~+70℃
存储温度范围
标准型=-30℃ ~ +80℃/PE选项=-20℃ ~ +80℃/BT选项=-40℃ ~+80℃
表面防护
阀体:镀锌层黑色钝化
线圈:锌镍涂层(直流型)
塑料封装(交流型)
耐腐蚀性
盐雾试验(EN ISO 9227标准)>200hCE认证低电压指令2014/35/EU
遵守细则
RoHs指令201 1/65/EU，新版2015/65/EU
REACH规则(EC)n°1907/2006
液压特性
阀规格AGAM-10    AGAM-20    AGAM-32
设定压力[bar]    50;    100;    210;    350
压力范围[bar]    4~50;    6~100;    7~210;    8~350
大压力[bar]    P,X口= 350
        T,Y口= 210(不带先导电磁阀)
        对于带先导电磁阀的型式，见技术样本EO15和E018
大流量[I/min]    200    400    600
电气特性
绝缘等级
直流线圈为H(180C)交流线圈为F(155°C)
电磁铁线圈表面温度符合欧盟规范标准EN ISO 13732-1和EN ISO 4413
保护等级符合DIN EN 60529标准    IP65(插头正确安装)
负载因子    100%
电压允许波动范围    ±10%
认证    cURus北美认证标准–仅对DHE型先导阀
选项
/E=外控
/V=调节手轮替代保护帽下的调节螺杆
/WP=带橡胶保护帽的加长应急手动按钮（仅对带先导电磁阀的AGAM)
/Y=外泄(仅对带先导电磁阀的AGAM)
符合DIN43650标准的电气插头用于带电磁阀的ARAM
666 =标准插头IP-65，适合直接接在电源上
667 =同666，但内装发光二极管，适用于电源电压为24AC或DC，110AC或DC，220AC或DC
密封和油液
密封,推荐油液温度
NBR密封(标准型)=-20C~+80℃，带HFC油液= -20℃~+50℃
FKM密封(/PE选项)= -20℃~+80℃
HNBR密封(/BT选项)= -40℃~+60℃，带HFC油液=-40℃~+50℃
推荐粘度 15~100mm2s-大允许范围2.8~500mm2/s
油液高清洁度 ISO 4406标准，20/18/15 NAS 1638 9级
油液种类        适合密封类型    种类    参考标准
矿物油    NBR,FKM，HNBR    HL,HLP,HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR，HNBR    HFC    ISO 12922
意大利ATOS阿托斯溢流阀订货型号：
AGAM-20/10/100/V 54
AGAM-10/10/350 34
SAGAM-10/11/350-I 34

意大利ATOS阿托斯溢流阀
HMP, HM,KM型叠加式溢流阀
ISO 4401标准，O6和10通径
HMP是直动式溢流阀。
HM和KM是先导式平衡座阀式溢流阀。
压力调整的方式:松开锁紧螺母，转动保护帽下的调节螺杆。可选手轮调整代替螺杆调整，可按要求供货。
顺时针转动增大压力。
阀规格和大流量:
HMP =06通径,大流量: 35 I/min
HM =06通径,大流量:60 l/min
KM= 10通径,大流量: 120 l/min
安装界面:ISO 4401标准，06和10通径
大压力:高达350bar
主要特征，密封和油液
安装位置  任意位置
安装面参数要求  粗糙度Ra0.4，平面度0.01/10o (IsO 1101)
MTTFd值符合EN ISO 13849标准  150年
环境温度范围
标准型= -30℃~ +70°℃ /PE选项= -20℃~+70c /BT选项= -40℃~+70℃
密封，推荐油液温度
NBR密封（标准型)= -20 ℃ ~+60℃，带HFC油液=-20℃~+50℃
FKM密封(/PE选项)= -20℃~+80℃
HNBR密封(/BT选项)= -40℃ ~ +60℃，带HFC油液=-40℃~+50℃
推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度  ISO 4406标准21/19/16 NAS 1638 10级，安装过滤精度为25um的进油过滤器.(β10≥75推荐值)
油液种类        适合密封类型    种类    参考标准
矿物油    NBR,FKM,HNBR    HL，HLP,HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR，HNBR    HFC    ISO 12922
意大利ATOS阿托斯叠加式溢流阀订货型号：
HM-012/210 40
KM-015/350 50

意大利ATOS阿托斯压力控制阀
AGIR,AGIS, AGIU型压力控制阀
两级,板式安装，ISO5781标准,10,20和32通径
锥阀式两级压力控制阀,适用于液压系统中。
AGIR:减压阀;
AGIS:顺序阀;
AGIU:卸荷阀。
在标准型号中，主阀中的锥阀芯的先导压力是由盖板中的带保护帽的螺杆调节的。
选择手轮调节代替螺杆调节可按要求提供。顺时针转动压力增大。
卸荷阀AGIU可以配装用于卸荷的电磁阀，有以下型式:
DHE交流、直流电源，具有高性能，带cURus认证的电磁铁
DHL交流、直流电源,紧凑型
安装界面: ISO5781标准,尺寸规格10，20和32通径
大流量:
AGIR=160,300,400l/min
AGIS= 200,400,60olmin
AGIU= 100,200,30ol/min
高压力为:350bar
主要特征
安装位置  任意位置
安装面粗糙度符合ISO 4401标准  可接受的粗糙度指标, Ra≤0.8，推荐Ra 0.4–平面度0.01/100
MTTFd值符合EN ISO 13849标准  75年对于标准型，75年对于卸荷选项
环境温度范围
标准型= -30℃ ~ +70℃/PE选项=-20℃ ~+70℃/BT选项=-40℃ ~ +70℃
存储温度范围
|标准型=-30℃ ~ +80℃/PE选项=-20℃ ~+80c/BT选项=-40℃ ~+80℃
表面防护
阀体:镀锌层黑色钝化
线圈:锌镍涂层（直流型)
塑料封装(交流型)
耐腐蚀性
盐雾试验(EN ISO 9227标准)>200hCE认证低电压指令2014/35/EU
遵守细则
RoHs指令201 1/65/EU，新版2015/65/EU REACH规则(EC)n'1907/2006
液压特性
阀型号AGIR-10 AGIR-20 AGIR-32 AGIS-10 AGIS-20 AGIS-32 AGIU-10 AGIU-20 AGIU-32
大流量[I/min] 1601 300 400 200 400 600 100 200 300
压力范围[bar] 4~50(AGIR*); 6~100; 7~210; 8~350
大压力[bar]  A,B,X口= 350bar Y口= 0
电气特性(对于带先导电磁阀的AGAM)
绝缘等级
直流线圈为H(180°C)交流线圈为F(155°C)
电磁铁线圈表面温度符合欧盟规范标准
EN ISO13732-1和EN ISO 4413
保护等级符合DIN EN 60529标准 IP65(插头正确安装)
相关负载因子 100%
电压允许波动范围  ±10%
认证  cURus北美认证标准–仅对DHE型先导阀
密封和油液
密封，推荐油液温度
NBR密封(标准型)= -20°℃~+80℃，带HFC油液=-20°℃~+50℃
FKM密封(/PE选项)
=-20℃~+80℃
HNBR密封(/BT选项)= -40℃~+60℃，带HFC油液= -40°℃~+50℃
推荐粘度 15~100mm2/s -大允许范围2.8~500mm2/s
油液高清洁度 ISo 4406标准，20/18/15 NAS 1638 9级。
油液种类        适合密封类型    种类    参考标准
矿物油    NBR,FKM，HNBR    HL,HLP,HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR,HNBR    HFC    ISO 12922
符合DIN43650标准的电气插头用于带有先导电磁阀的AGIU(需单独订购)
666=标准插头IP-65，适合直接接在电源上
667 =同666，但内装发光二极管，适用于电源电压为24AC或DC，110AC或DC，220AC或DC
意大利ATOS阿托斯压力控制阀订货型号：
减压阀AGIR-20/210 51
减压阀AGIR-20/210 51/PE
