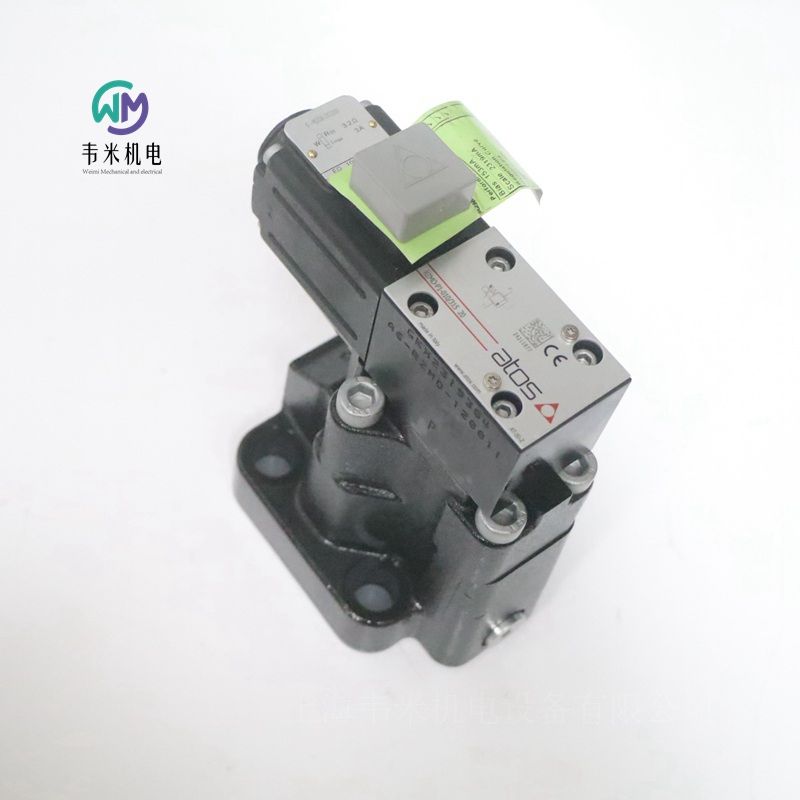

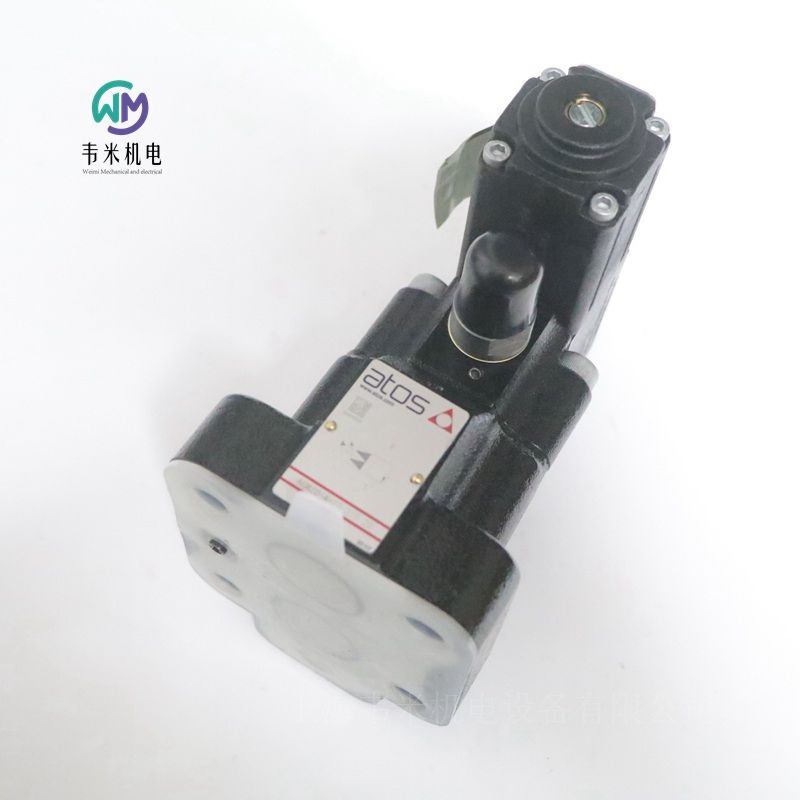

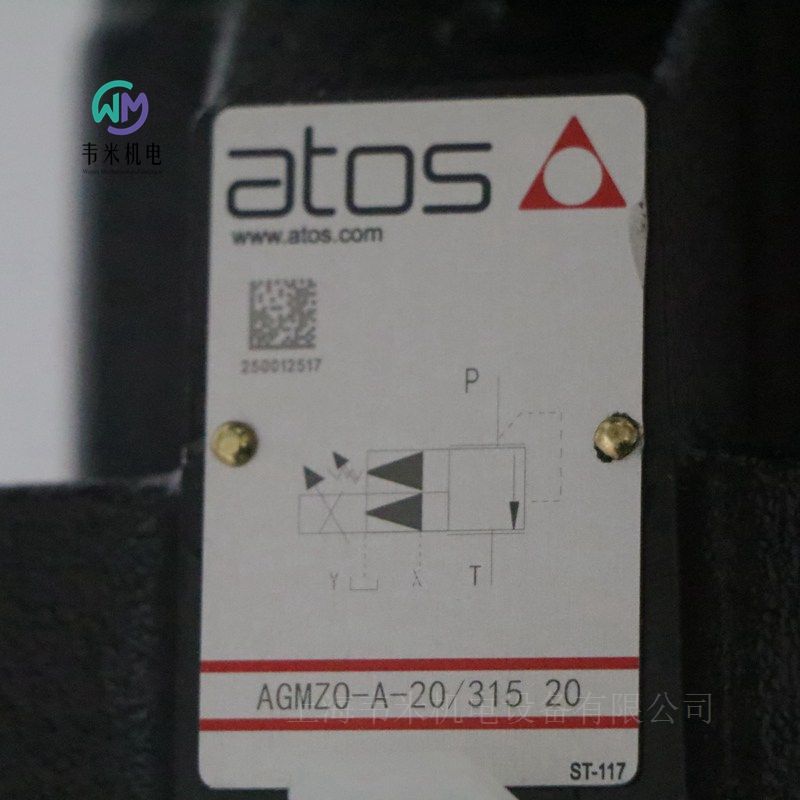

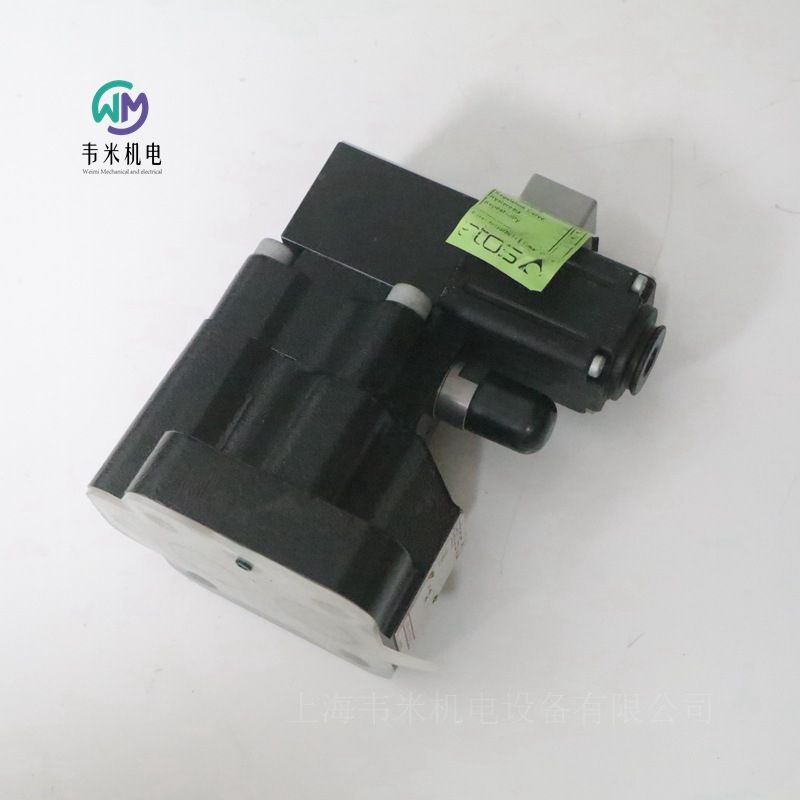

ATOS数字式比例溢流阀AGMZO-A-20/315 20，意大利产地，现货库存，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利ATOS阿托斯数字式比例溢流阀
先导式，不带传感器
AGMZO-A,AGMZO-AEB,AGMZO-AES
锥阀型，先导式，数字型比例溢流阀，用于压力开环控制。
A型，与分体式放大器配合使用
AEB型，带基本型集成式数字型放大器，模拟参考信号和USB接口用于软件功能参数设置。
AES型，带全功能型集成式数字型放大器和总线通讯接口，用于设置功能参数，参考信号和实时故障诊断。
规格:10,20,32通径- ISO 6264
流量:200,400,600 l/min
高压力:350 bar
分体式电子放大器-仅对A型
放大器型号 E-MI-AC-O1F  E-MI-AS-IR  E-BM-AS-PS  E-BM-AES
类型  模拟式  数字式
电压(VDc)  12  24
阀线圈选项  /6  标准
型式  插头式  DIN导轨安装
一般说明
Atos数字式比例阀获得CE认证标志，符合应用规范标准（如抗磁性/抗干扰EMC指令)。
安装、布线和启动程序须按照技术样本FS900和E-SW-*编程软件中包含的用户手册中所示的一般规定执行。
阀参数设置和编程工具
阀的功能参数和配置，易于通过Atos E-SW编程软件进行设置和优化，E-SW软件可通过USB接口连接到数字放大器上。
对于现场总线型，当放大器通过总线接口连接到机器中央单元时，软件通过连接USB接口对阀进行参数设置。
根据放大器的选项，软件有以下不同版本(见样本GS500):
E-SW-BASIC支持:NP(USB)  PS (Serial)  lR(Infrared)
E-SW-FIELDBUS支持:BC(CANopen) BP(PROFIBUS DP) EH(EtherCAT)
EW(POWERLINK)  El(EtherNet/lP)  EP(PROFINET)
E-SW-*/PQ  支持:带SP,SF,SL复合控制的阀(如E-SW-BASIC/PQ)
警告:放大器的USB接口不是隔离的!对于E-C-SB-USB/M12电缆，强烈建议使用隔离适配器对PC进行保护。
现场总线–仅对AES型
现场总线接口允许比例阀与机器控制单元直接通讯，用于数字参考信号、诊断信号进行控制和设置功能参数。这些可通过现场总线或主插头上提供的模拟信号对阀进行操作。
主要特征
安装位置  任意位置
安装面粗糙度符合ISO 4401标准  可接受的粗糙度指标，Ra≤0.8，推荐Ra 0.4-平面度0.01/100
MTTFd值符合EN ISO 13849标准  75年，详细信息见技术样本PO07
环境温度范围
A:标准型= -20℃~ +70℃ /PE选项=-20℃~+70c /BT选项=-40℃ ~+60℃
AEB,AES:标准型= -20℃ ~ +60℃ /PE选项=-20℃ ~ +60c /BT选项=-40°℃ ~ +60℃
存储温度范围
A:标准型=-20℃ ~ +80℃ /PE选项=-20℃ ~ +80℃ /BT选项=-40℃ ~ +70c
AEB,AES:标准型=-2O℃ ~+70℃/PE选项=-20℃ ~+70℃/BT选项= -4O℃ ~+70℃
表面防护  镀锌层黑色钝化，电镀处理(AEB和AES型放大器壳体)
耐腐蚀性  盐雾试验(EN ISo 9227标准)>200h
遵守细则  CE认证，符合EMC指令2014/30/EU(抗干扰: EN 61000-6-2;抗磁性:EN61000-6-3)；RoHs指令2011/65/EU，新版2015/863/EU；REACH规则(EC)n°'1907/2006
液压特性–基于油温50℃，ISo VG46矿物油
阀型号  AGMZO-*-10  AGMZO-*-20  AGMZO-*-32
大调节压力[bar]  50;100;210;315;350
P口压力[bar]  350
T口压力[bar]  210
流量[V/min]  200  400  600
响应时间0-100%阶跃信号(取决于安装方式)[ms]  ≤120  ≤135  ≤150
滞环  ≤0.5[压力的%]
线性度  ≤1.0[压力的%]
重复精度  ≤0.2[压力的%6]
注释:以上性能参数为配合Atos电子放大器得出。
响应时间是多次测量的平均值;压力会随着输入信号的改变而变化，受液压回路刚性的影响:回路刚性越好，阀的动态响应越好。
电气特性
电源
额定:+24VDC
整流和滤波: VRMS = 20 ~32 VMAX(大峰值脉冲10 %VPP)
功耗  A= 30 w  AEB,AES= 50 w
线圈电压编码  标准  选项/6  选项/18
电磁铁大电流  2.6A  3.25 A  1.5A
20°C时线圈电阻R  3~3.3  2~2.2  13~ 13.4
模拟输入信号
电压:范围±10VDC (24 VMAx极限值) 输入阻抗:Ri>50kQ
电流:范围±20mA 输入阻抗:Ri=500Q2
监测输出信号  输出范围:电压士5VDC @max 5 mA
使能输入信号  范围:0~9VDc(关闭状态)，15~24VDc(开启状态)，9~15VDc(不接收)﹔输入阻抗: Ri>87
故障输出信号  输出范围:O~24VDc (开启状态≥VL+[逻辑电源];关闭状态≥0V)@max 50 mA不允许外部负电压(例如感应负载)
警告  电磁铁未连接/短路、带电流参考信号时电缆断开、温度过高/过低、电流控制监测，电源电平问题，压力传感器故障(/W选项)
绝缘等级  H级(180°C)电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529标准  A= IP65;AEB,AES =IP66/IP67带匹配插头
负载因子  连续工作(ED=100%)
隔热处理  电子器件PCB板带隔热涂层
附加特征  电磁铁电流带短路保护;电磁铁快速切换采用P.I.D电流控制;电源带反极性保护
注释:从电子放大器通24Vpc电源启动到阀开始工作要求长时间为50Oms(取决于通讯类型)。在这段时间内，到阀线圈的电流为0。
密封和油液
密封，推荐油液温度
NBR密封(标准型)=-20℃~+60°C(A型为+80°℃)，带HFC油液=-20℃~+50℃
FKM密封(/PE选项)=-20℃~+80℃
HNBR密封(/BT选项)= -40℃~+60℃，带HFC油液= -40℃~+50℃
推荐粘度  20~100mm2/s-大允许范围15~380mm2/s
油液高清洁度
正常工作  ISO4406标准，18/16/13 NAS16387级
更长寿命  ISO4406标准，16/14/1 1 NAS16385级
油液种类  适合密封类型  种类  参考标准
矿物油  NBR,FKM，HNBR  HL,HLP,HLPD,HVLP,HVLPD  DIN 51524
不含水抗燃油液  FKM  HFDU,HFDR  ISO 12922
含水抗燃油液  NBR,HNBR  HFC  ISO 12922
液压选项
E=外控选项，当提供与P口主管路提供不同管路的先导压力时，采用此选项。
带选项E时，阀的P口和X口之间的内部连接被堵塞。
先导压力必须连接在阀的安装面的X口或主阀体的X口（螺纹管式连接G1/4”")
Y=当主管路T接近压力峰值或承受高压时，必须选择外泄选项。
选项Y外泄口是螺纹管式连接G1/4"，在先导级阀体上。
电子放大器选项–仅对AEB和AES
l=输入信号和监测信号为4~20mA电流信号，代替标准的0~10VDC。
输入信号还可通过软件选择电压或电流形式，大范围分别为±10V或+20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/l选项。在输入电流信号电缆断裂情况下，阀会停止工作。
Q=此选项允许在不切断到电子放大器电源的情况下，停止阀工作。在禁用命令下，电磁铁电流归零，阀芯移动到静止位。
建议在机器循环工作期间必须频繁禁止阀所有工作情况下使用选项/Q。
Z=放大器配用12芯主插头，除具有上述特性外，另外还有:
故障输出信号
使能输入信号
放大器逻辑级和通讯级电源
可能组合选项
液压选项:所有可能组合
电子放大器选项:/IQ,/IZ
机械压力限制器
AGMZO可提供机械压力限制器，作为对抗高压的保护。出于安全原因，出厂预调的机械压力限制器是卸载的（小压力)。调试时，压力设定值必须稍微高于比例控制的压力调节值。
按照以下步骤来设定机械压力限制器的压力:
给放大器提供大输入参考信号。系统压力将不会增大，直到机械压力限制器仍然处于卸荷状态
顺时针旋转调节螺母直到系统压力增加到一个稳定值，与大参考输入信号下压力设定值相对应
顺时针旋转调节螺母，再多旋转1或2圈，确保在比例阀工作期间，机械压力限制器仍然关闭
远程压力卸荷
Р主管路可通过连接阀X口到电磁阀上进行远程卸荷，如右图所示（卸荷阀)。
此功能用于紧急情况下对比例控制的系统压力进行分流卸荷。
排气孔
阀在一次调试的时候必须将困在电磁铁内的空气通过位于电磁铁壳体后侧的螺堵排出。空气的存在可能导致压力不稳定和振动。
电源和信号描述–仅对AEB和AES
阀放大器的电子输出信号（如故障或监测信号）禁止直接驱动作为安全功能的启用信号，如控制机器安全型元件的开关，这也是欧洲标准的要求《流体技术系统和液压元件的安全要求，ISO 4413)。
电源(V+和V0)
电源必须足够的稳定或经整流和滤波:若单相整流器，须至少接100CQuF/40V电容滤波;若三相整流器，须接47CQuF/4OV电容滤波。
每个放大器电源需要串联保险丝:2.5A保险丝。
放大器的逻辑级和通讯电源(VL+和VLo)-仅对/Z选项
放大器的逻辑级和通讯电源必须足够的稳定或经整流和滤波︰若单相整流器，须至少接1000OufF/4OV电容滤波;若三相整流器，须接4700uF/40V电容滤波。
切断针脚1和针脚2电磁铁电源可中断针脚9和针脚10上的放大器逻辑级独立电源，但诊断功能、USB和总线通讯接口仍保持激活。
每个放大器的逻辑级和通讯电源处需要串联保险丝:使用500mA快熔保险丝。
参考输入信号(INPUT+)
放大器根据外部参考输入信号成比例的闭环控制供给阀的电流。
输入参考信号根据阀的型号出厂预调，默认配置标准型为0~10VDc和/I选项为4~20mA。
输入信号可通过软件选择电压信号和电流信号，大范围为±10VDc或+20mA.
带有现场总线接口(BCBPEH)的放大器可以通过软件设定直接接收来自机器控制单元（总线控制器)的参考信号。在这种情况下，模拟型参考信号输入可以被用作开关信号输入范围为0~24VDC。
监测输出信号(监测)
监测信号是放大器产生的模拟输出信号(监测)﹐以监测阀线圈的实际电流;监测输出信号可通过软件设置，显示放大器的其它信号(如模拟参考信号，现场总线参考信号)。
监测输出信号根据阀的型号出厂预调，默认设置为土5VDc(1V = 1A)。
输出信号可通过软件进行配置，大范围是0~5VDc
使能输入信号（使能)–不适用于标准型
要使放大器开始工作，在针脚3（(针脚C）输入24VDc电源:使能输入信号可以启动停止供给到电磁铁的电流，而不切断放大器供电电源;当阀由于安全原因需停止时，它可以被用以激活通讯或放大器的其它功能，这种情况不符合EC 61508和SO 13849标准。
使能输入信号可通过软件选择作为通用数字输入信号。
故障输出信号(故障)–仅对/Z选项
故障输出信号显示放大器的故障状态（电磁铁短路/不接，4～20mA输入信号时电缆断裂等）。
故障出现时对应的信号为OVDc,正常工作对应的信号为24VDc 。
故障状态不受到使能输入信号的影响。
意大利ATOS阿托斯数字型比例溢流阀订货型号：
AGMZO-A-10/100 20
AGMZO-A-10/210 20
AGMZO-A-10/315 20
AGMZO-A-20/315 20
AGMZO-A-32/315 20
AGMZO-AEB-NP-32/350/I

意大利ATOS阿托斯插头式放大器
E-MI-AC模拟型电子放大器
DIN43650标准，插头式,用于不带传感器的比例阀
E-MI-AC
模拟型放大器可控制Atos不带压力或位置传感器的电流，以调整阀芯位置，从而使流量或压力与输入信号成比例。
特征:
通过电位器调节增益和偏置
对称(标准型)或非对称(/RR选项)上升或下降斜坡发生器
出厂预设
铝制壳体防护等级为IP65
输入和输出线路上增加了电子滤波器CE认证符合EMC规范
应用:
压力，流量，位置的开环或闭环控制系统。
主要特征
电源 额定:+24VDc
(正极触点1) 整流和滤波: VRMS = 21 ~33 v大(大峰值脉冲= 士10 %)
(负极触点2) : 12VDc
大功耗  40 w
供给电磁铁电流  IMAx = 2.7A，PWM型方波(电磁铁型号ZO(R)-A，电阻3.22)
额定输入信号(出厂预调)  0~ 10 VDC
输入信号波动范围(增益调节)  0~10V(0~5V小)-(对电流信号为0~20mA)
输入信号阻抗  电压信号Ri>5OkQ-(对电流信号Ri=25O2)
电位器供电  在3触点为+5V/10mA
斜坡时间  大10秒(输入信号O~10V时)
电气接线(对用户) 5芯屏蔽电缆+屏蔽层;剖面0.5~1.Omm2(20 AWG - 18 AwG)
连接点形式  7触点-带状接线端子
壳体形式  壳体上配有DIN 43650-IP65插头;VDE0110接在电磁铁上
工作温度  0~+50℃(存储温度-20~+70°C)
重量  190g
特性  输出给电磁铁的电路有防意外短路保护功能
综合备注
电源和接线
电源必须稳压或经整流和滤波。若单相整流器，须接10000uF/40V电容滤液;若三相整流器，须接470OuF/40V电容滤液。
输入信号和主电气控制柜之间的连接电缆必须是屏蔽十字电缆。注意:正负极必须不能接反。屏蔽电缆可避免电磁噪声干扰(EMC)，屏蔽线连接到无噪音地(TE)。
放大器应远离电磁辐射源（如高电流电缆，主机，变压器，中继器，电磁铁，便携式收音机等)。12VDc供电电压仅在通过比例阀性能评估后才可以使用。
输入信号
电子放大器接受以下选项的电压输入信号:
外接电位器，见应用接线图
PLC产生的外部输入信号，见1节- 0~10V的电压
0~20mA的电流(仅对/RR选项)
监测信号
可用电压输出信号监测线圈驱动电流，通过监测测试点M和针脚2(见⑨节)读数1mV=10mA(例如:如果电压信号是70mv，线圈电流为700mA)。
可用电阻≥10KQ电压表测试
设定代码
电子放大器的基本校准是配用比例阀出厂预调的。这些预调过的放大器可根据型号编码的以下代码识别:
1 = RZGO(KZGO)
2=RZMIO,AG*ZO,LI*ZO
3 =DHZO,DKZOR
4 =DPZO-A-*5
6 = Qv*ZOX(R),LEQZ0
用户可进行校准
增益
驱动电流和输入信号之间的关系可用增益调整电位器来调整
偏置（死区)
死区调整使阀的液压零(初始位置调整）与电气零相对应。电子放大器与配用的阀根据设定代码出厂预调。当输入电压大于或等于100mV时，才有输出电流。
斜坡
内部斜坡发生器电路将输入阶跃信号转换为缓慢上升的输出信号（电磁铁电流)。
电流的上升/下降时间用内部电位器P1调整，输入信号从OV到10V所需长时间为10秒。IRR选项提供非对称斜坡信号，上升斜坡通过P1电位器调整，其下降斜坡通过P2调整。
颤振
带IRR选项的颤振频率允许在100Hz到5OOHz范围内调整。
安装和启动
建议按以下给定顺序进行校准:
注意事项
电子系统通电期间不得将放大器插入或者拔出。
电源火线上外接2A的保险丝以保护放大器
参照节识别校准过程中提到的元件
E-MI-AC型电子放大器用于开环系统，配用比例阀不应工作在其极限状态
启动
出厂预调可能满足不了某些特定场合的要求。可依次对偏置，增益和斜坡电位器进行重调，以提高其性能。
打开端盖按照连接图接好电子放大器。
对于双电磁铁阀，两个电子放大器E-MI-AC-01F/7必须按照规定连接。
每个放大器的启动说明都一样
在一次放大器上必须安装两个电缆夹，一个接外部电线，一个为二个放大器提供电源和信号，而二个放大器有一个电缆夹和一个盲堵。
必须为一个放大器提供电压信号-10V~+10V。
注意一个放大器的工作电压是0~+10v，而二个放大器的工作电压是0~-10V。
供给线圈的电流可用一接在测试点M和2之间的电压表测出。读数范围为:l[mA]=10xV[mV](例如读数为7OmV时线圈电流为700mA) 。
偏置调整(死区补偿)
给放大器供电，输入电压=0.1VDc。逐渐调整偏置电位器P4，直至所控制执行器运动停止。
反方向转动，直至执行器停止
增益调整
供给大输入电流信号:检测线圈电流达到要求的大值。顺时针转动P3(见阀的调整曲线)增益增大。
斜坡调整
顺时针转动斜坡电位器，以加长斜坡上升和下降时间从而达到系统优性能。
重要说明
电磁兼容性
Atos电子放大器和比例阀符合2004108/CE认证规范（电磁兼容性）和符合EN 50081-2(干扰）和EN 5082-2(抗干扰）标准。电子放大器的电磁兼容性仅在接线符合技术表所示的情况下有效。
这个放大器装置必须在机器上得到确认，因为机器周围的磁场可能和测试情况下的磁场不同。
安全性
电子放大器的电子信号（如参考信号，反馈信号和使能信号）禁止直接作为安全功能的驱动信号。这符合欧洲标准规定（流体系统和元件的安全要求，EN-982)。另外电子放大器的开关必须特别注意，因为它们可能通过比例阀导致执行器产生失控。
意大利ATOS阿托斯插头式放大器
E-MI-AC-01F 21/2
E-MI-AC-01F 22/2
E-MI-AC-01F/RR 21/1
E-MI-AC-01F/RR 21/2

意大利ATOS阿托斯放大器插头
E-MI-AS-IR数字型电子放大器
DIN43650标准，插头式,用于不带传感器的比例阀
E-MI-AS-IR
数字型电子放大器安装在不带传感器的比例阀的电磁铁的DIN插头上。根据输入指令信号提供并控制电磁铁的输入电流。电磁铁将电流转化为力，作用在主阀芯或锥阀芯，以平衡复位弹簧反作用力，从而对阀进行液压调节。
E-MI-AS放大器适用于单电磁铁或双电磁铁阀。
电气特性:
标准5米长电缆连接或M12插头(/M12选项)
红外通讯接口使用Atos PC软件进行编程双故障指示灯:显示放大器和电磁铁的状态+5VDC输出电源给外部电位器(不适用于/M12选项)
输入电流信号（/I选项)
塑料盒的保护等级为IP65，采用DIN43650标准，插头式，双地连接，允许双边操作
CE认证标志，符合EMC规范
软件特征:
·设置阀的功能参数:偏置,增益，斜坡，颤振线性调节功能用于液压调节
两种输入信号选择模式:外部模拟输入信号和内部产生参考信号
大功率限制(/W选项)
可选模以输入参考信号:电压或电流（/I选项)
完整的故障诊断系统可检测放大器的状态，电磁铁的状态以及放大器的故障状况
直观的图形界面
主要特征
电源
额定:+24VDc整流和滤波: VRMS= 20 ~27V大(大峰值脉冲值10 %Vpp)额定:+12VDc整流和滤波: VRMS= 10 ~14V大(大峰值脉冲值10 %Vpp)
大功耗 50 w
供给电磁铁电流
IMAX=2.7A，24Voc电源驱动标准型比例阀(3.2Q电磁铁)
IMAX=3.3A，12Voc电源驱动带/6选项的比例阀(2.1Q电磁铁)
输出参考信号(*) 标准(电压)输入范国:0~10VDc 输入阻抗:Ri>5
/I选项(电流)输入范围:4~20mA/0~20mA输入阻抗:Ri=500
使能输入信号  输入范围:0~24vDC(关闭状态: 0~5VDC;开启状态: 9~24VDc)
开关输入信号  输入阻抗:i>10
压力传感器输入(CMD2-见4.3节) /W选项 输入范围:0~10VDc 输入阻抗:Ri>50
输出电源 +5v@max 5 mA:外部电位器的输出电源(不适用于IM12选项)
报警 电磁铁线圈不接,电流输入信号时短路或者电缆破裂选项)
形式 塑料盒的保护等级为IP65(固定在电磁铁上)，采用DIN43650标准
工作温度 -20~ +50℃(存储温度-25~ +85 C)
重量  标准型:450g; M12选项:70g
附加特性 到电磁铁输出电流带短路保护
电磁兼容性(EMC) 符合2004/108/CE规范-抗磁性:EN 61000-6-2(2005);抗干扰性: EN 61000-6-4(2001)
通讯接口 Atos的ASCIl译码协议红外接口:需E-A-PS-USB/IR适配器（见第5[节)
接线电缆特性 2芯0.5mm2和4芯0.35mm2，外直径7.4mm
信号说明
电源
电源必须稳压或经整流和滤波。若单相整流器，须接1000OuF/4DV电容滤液;若三相整流器，须接47OOuF/4OV电容滤液。推荐每个放大器供电电源加2.5A的保险丝（当供电电源为12VDc时，接4A的保险丝)
输入信号(CMD1:黄/针脚4，相对于地:白/针脚3)
放大器按比例将外部输入参考信号转化为电流信号输出到电磁铁。
放大器接收模拟参考输入信号(CMD1黄针脚4)相对于模拟地（地白/针什脚3)，大范围为0~10VCc。内部参考信号的产生可通过软件选择。选项川(电流参考信号输入)
输入参考信号的大范围可通过软件选择电流4~20mA(带电缆破裂探测)或0~20mAo
压力输入信号(CMD:蓝/针脚5)–仅对W选项
当液压功率限制激活(见6.7节)，使能输入信号(CMD2)）端作为模拟信号输入端，并与外部压力传感器相连，此传感器安装在液压系统上;大输入范围0~10VDC。
外部电位器输出电源–(输出电源:绿，相对于地:白)–不适用于IM121
模拟参考信号可通过外部电位器直接连接在放大器上产生，通过绿线+5VDc的电压输出供电，从而产生所期望的参考信号。
使能输入信号(CMD2:蓝/针脚5，相对于地:白/针脚3)
使能输入信号可启动/停止输入到电磁铁的电流，而避免了插拔放大器的电源操作;这个功能主要用于安全原因使阀停止工作时，而仍能保持红外通讯端口的连接和放大器其它功能处理工作状态。
启动放大器，向CMD2输入24VDc的电源(蓝/针脚5，相对于白/针脚3)。使能输入信号的极性可定制，使能功能也可不接,见右表。
开/关输入信号(CMD1:黄/针脚4，CMD2:蓝/针脚5)
当放大器配置内部参考信号发生模式时，参考信号输入(CMD1）和使能信号输入(CMD2)是作为开/关输入信号来执行的。在这种模式中，它们用来从存储值中选择有效的参考信号。
可能组合洗项:/IM12/IM12W,/IW和/M12W
主要软件参数设置
以下是数字型放大器的主要设置和特性的简要描述。
增益
增益功能允许设定输出带电磁铁的大电流，与大输入参考信号下阀的大调整量对应。
这个功能可将放大器输出到电磁铁的大电流调节到比例阀电磁铁的额定电流，当然这个放大器和这个比例阀本身是匹配的。
偏置和门限
比例阀的液压调节在开关切换状态下存在死区。
通过启用偏置功能，可补偿阀在死区内的调节间断。偏置功能即在参考输入信号的基础上叠加一个固定预设的偏置值(外部输入或内部产生)。
当参考输入信号值超过预先设定的放大器的门限值时，偏置功能被启用。偏置的设定允许校准到特定比例阀相匹配的放大器中的偏置电流。
门限的设定可用于避免在有电磁干扰出现的场合，模拟信号输入比例阀在零信号附近出现意外的液压调节:小的门限设置可降低阀的死区范围，大的门限设置则提高了对电磁干扰的防御能力。
如果内部参考信号发生器激活，门限需要设置为0。
斜坡
斜坡发生器可将阶跃输入参考信号转换为时间变化而增/减的平滑的电流信号输出到比例电磁铁。可根据需要设定不同的斜坡信号:
适用于任何参考信号变化的单斜坡信号
适用于输入参考信号增加和减小的双斜坡
斜坡信号发生器适用于要求液压动作平稳以免机器发生颤动或震动的场合。
如果比例阀由闭环控制器驱动，斜坡可能导致产生不稳定的动作，这时可以通过软件操作来关闭这项功能(默认设置)。
颤振
颤振功能是供给电磁铁的电流进行高频调制以减小阀的液压调节滞环:在阀调节部件产生小的震动，但相当大程度地降低了静摩擦。
颤振频率的设定范围为80到500Hz(默认设置为200Hz)。
颤振频率设定过低虽可减小滞环，但也会降低调节的稳定性。有些应用可能导致震动和噪音:正确的设定取决于系统安装。
缺省的颤振设置是对大多数液压应用有效的设置。
线性度
线性度设置功能可以设置输入参考信号和供给电磁铁电流之间的比例关系。
线性度的功能对于在特定工况下要求阀线性调节的场合很有用处（例如大压力控制下保持特定的流量)。
内部信号发生器
内部产生输入参考信号值可通过软件进行选择。
在这种模式下，2个放大器输入信号，允许在不同的内部存储数据中选择要求的电磁铁电流参考信号:外部控制单元可通过2个数字型输入信号，简单地切换参考信号来管理复杂的机器配置文件。
液压功率限制(w选项)
带/W选项的E-MI-AS型电子放大器通过电子设置可限制单电磁铁阀的液压功率:
流量控制阀(直动式和先导式)
方向控制阀(直动式和先导式)+机械压力补偿器
带比例流量调节的变排量泵(如PVPC-*-LQP)
放大器通过外部输入CMD1获得流量参考信号，安装在液压系统中的压力传感器必须和放大器的模拟输入CMD2连接。
当实际所需的液压功率pxQ(CMD2xCMD1)达到大的功率限制(ptxQ1)时，通过软件内部设定，自动降低阀的调节流量，反馈压力越高,阀的调节流量就越低.
与双电磁铁阀配合工作
可使用两个E-MI-AS放大器操作一个双电磁铁比例阀，它们提供相同的模拟信号给两个放大器的CMD1输入参考信号。使能输入信号用于选择启动放大器/电磁铁。
与双电磁铁阀配合工作需要进行下列操作:
并联两个放大器
为两个使能信号选择相反的极性(默认和反向接)
从PLC或机器控制单元进行控制: 1个模拟参考信号控制阀的调节，一个开/关信号用来选择要工作的电磁铁线圈。
故障指示灯
故障指示灯可以判断电磁铁的控制状态(黄色指示灯）和放大器的状态（绿色指示灯)。下表所列为详细状态判断:
线圈(黄色指示灯)
信号灯状态    线圈状态
灯不亮        PWM信号关闭
灯亮        PWM信号开启
慢闪        电磁铁不接
快闪        电磁铁短路
状态指示灯(绿灯)
信号灯状态    放大器状态
灯不亮        缺少电源
灯亮        故障
慢闪        放大器非使能或报警状态
快闪        放大器使能
意大利ATOS阿托斯放大器插头订货型号：
E-MI-AS-IR-01H 11
E-MI-AS-IR-01H/I 11

意大利ATOS阿托斯减压阀
HG,KG,JPG-2和JPG-3型叠加式减压阀
ISO 4401标准，06，10，16和25通径
HG,KG,JPG是滑阀型减压阀，适用于液压系统中。
HG是直动式三通阀;
KG是两级，三通阀;
JPG是两级，两通阀;顺时针转动增大压力。
阀规格和大流量:
HG = 06通径，流量高达5OI/min;
KG= 10通径，流量高达10OI/min;
JPG-2 = 16通径，流量高达25Ol/min;
JPG-3 = 25通径，流量高达30Ol/min;
安装界面:
ISO 4401标准，06，10，16和25通径
大压力:
HG为350bar
KG和JPG为315bar
主要特征，密封和油液-
安装位置  任意位置
安装面参数要求  粗糙度Ra0.4，平面度0.01/100 (Iso 1101)
MTTFd值符合EN ISO 13849标准  150年
环境温度范围
标准型= -30℃~ +70℃ /PE选项= -20℃ ~+70℃ /BT选项= -40°℃~+70℃
密封，推荐油液温度
NBR密封(标准型)= -20℃~+60℃，带HFC油液=-20℃~+50℃
FKM密封(/PE选项)= -20℃ ~+80℃
HNBR密封(/BT选项)= -4o℃~+60°℃，带HFC油液=-40℃ ~+50℃
推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度  ISO 4406标准21/19/16 NAS 1638 10级，安装过滤精度为25um的进油过滤器.(B10≥75推荐值)
油液种类        适合密封类型    种类        参考标准
矿物油    NBR，FKM,HNBR    HL,HLP,HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR,HNBR    HFC    ISO 12922
意大利ATOS阿托斯减压阀订货型号：
HG-031/100 23
HG-031/210 23
HG-031/100 23/PE
KG-031/210 21

意大利ATOS阿托斯节流阀
HQ,KQ,JPQ型叠加式节流阀
流量控制,ISO 4401标准，06，10，16和25通径
HQ,KQ和JPQ是不带补偿的节流阀，通过单向阀允许反向自由流动。
在常规型号中，用螺栓装置来调节流量。
调节装置可按要求提供带有刻度的微调手柄。顺时针转动增大节流(通道减小)。
阀规格和大流量:
HQ-0 =06通径,/U选项流量高达25
l/min,标准型流量高达80l/min
KQ-0 = 10通径,流量高达16OI/min
JPQ-2 =16通径,流量高达20OI/min
JPQ-3 =25通径,流量高达30Ol/min
安装界面:
lSo 4401标准，06，10，16和25通径
大压力:
350bar (HQ,JPQ)
315bar (KQ)
机能
控制执行元件的回油:
12=双路,控制A口和B口的回油
13=单路，控制A口回油
14=单路,控制B口回油
控制执行元件的进油:
22=双路,控制A口和B口的回油
23=单路，控制A口回油
24=单路，控制B口回油
主要特征，密封和油液
安装位置  任意位置
安装面参数要求  粗糙度Ra0.4，平面度0.01/100 (ISO 1101)
MTTFd值符合EN ISO 13849标准  150年
环境温度范围
标准型= -30℃ ~ +70℃ /PE选项= -20℃~+70℃ /BT选项= -40℃ ~+70℃
密封，推荐油液温度
NBR密封(标准型)= -20C ~+60℃，带HFC油液=-20℃ ~+50℃
FKM密封(/PE选项)= -20℃ ~+80℃
HNBR密封(/BT选项)= -40℃~+60℃，带HFC油液=-40℃ ~+50℃
推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度  ISO4406标准21/19/16 NAS 1638 10级，安装过滤精度为25um的进油过滤器,(B10≥75推荐值)
油液种类        适合密封类型    种类    参考标准
矿物油    NBR,FKM，HNBR    HL,HLP,HLPD,HVLP,HVLPD    DIN51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR，HNBR    HFC    ISO 12922
意大利ATOS阿托斯节流阀订货型号：
HQ-022 50
JPQ-212 17
JPQ-222 17
JPQ-222/G 18
HQ-012 52/PE
HQ-012/G 54
KQ-012 53
KQ-012 53/PE

意大利阿托斯ATOS流量控制阀
DHQ型叠加式快/慢速控制阀
补偿流量控制和旁路电磁阀，ISO 4401标准，06通径
DHQ是叠加阀，用于液压执行器的快/慢速控制。
它们结合了用于慢速调节的QV-06型压力补偿流量控制阀和用于快/慢速切换的旁路电磁阀。
根据C型或O型，在电磁铁失电或得电的情况下实现慢速控制。
慢速调节是通过旋转流量控制阀的微调螺母来实现的。顺时针转动可减少流量，调节螺母带固定锁选项可按要求提供。
流量控制阀内置一个单向阀⑤，允许油液反向自由流动。
安装界面:ISO 4401标准06通径
大控制流量:达1.5-6-11-16-24 I/min
自由流量达40 I/min。
大压力:达到250bar
组成：旁路电磁阀用于快/慢速切换，电磁线圈，2通压力补偿流量阀用于慢速调节，微调螺母用于流量调节，单向阀用于反向自由流动。
主要特征
安装位置  任意位置
安装面参数要求符合ISO4401  可接受粗糙度指标Ra0.4 -平面度0.01/100
环境温度范围
标准型=-30°C ~ +70°c /PE选项=-20°c~ +70°c/ BT选项=-40°℃ ~ +70°C
储存温度范围
标准型= -30°C~ +80°c /PE选项=-20°C ~ +80°c /BT选项=-40℃ ~ +80°℃
表面防护 阀体:镀锌层黑色钝化 线圈:锌镍涂层(直流型) 塑封(交流型)
遵守细则  CE认证低电压指令2014/35/EU，RoHs指令2011/65/EU，新版2015/863/EU，REACH规则(EC)n°1907 /2006。
通过单向阀的大反向流量[l/min]    24
通过旁路阀的大自由流量[lV/min]    40
大压力[bar]    250
密封和油液
密封，推荐油液温度
NBR密封(标准型)= -20℃~+80℃，带HFC油液=-20℃~+50℃
FKM密封/PE选项)= -20℃~+80c
HNBR密封(/BT选项)= -40°℃~+60℃，带HFC油液=-40℃~+50℃
推荐粘度  15~100mm2/s -大允许范围2.8~500mm2/s
油液高清洁度  ISO 4406标准，20/18/15 NAS 1638 9级
油液种类        适合密封类型    种类        参考标准
矿物油    NBR,FKM    HL,HLP,HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR    HFC        ISO 12922
电气特性
绝缘等级
符合欧洲EN ISO13732-1和EN ISO4413标准，直流线圈表面温度为H(18O℃)级，交流线圈表面温度为F(155℃)级
保护等级符合DIN EN 60529标准  P65(带666,667插头正确安装)
相对负载因子  100%
电压波动范围  ±10%
符合DIN 43650标准的电气插头
666=标准插头IP-65，适用于直接连接到电源上
667 =同666，但带内置led信号灯。适用于电源电压为24AC或DC，110AC或DC，220AC或DC
669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC110V和230V - lmax 1A)
意大利阿托斯ATOS流量控制阀、快/慢速控制阀订货型号：
DHQ-013/C/1-I 21
DHQ-016/C/24-EX 24DC 10
ATOS数字式比例溢流阀AGMZO-A-20/315 20
