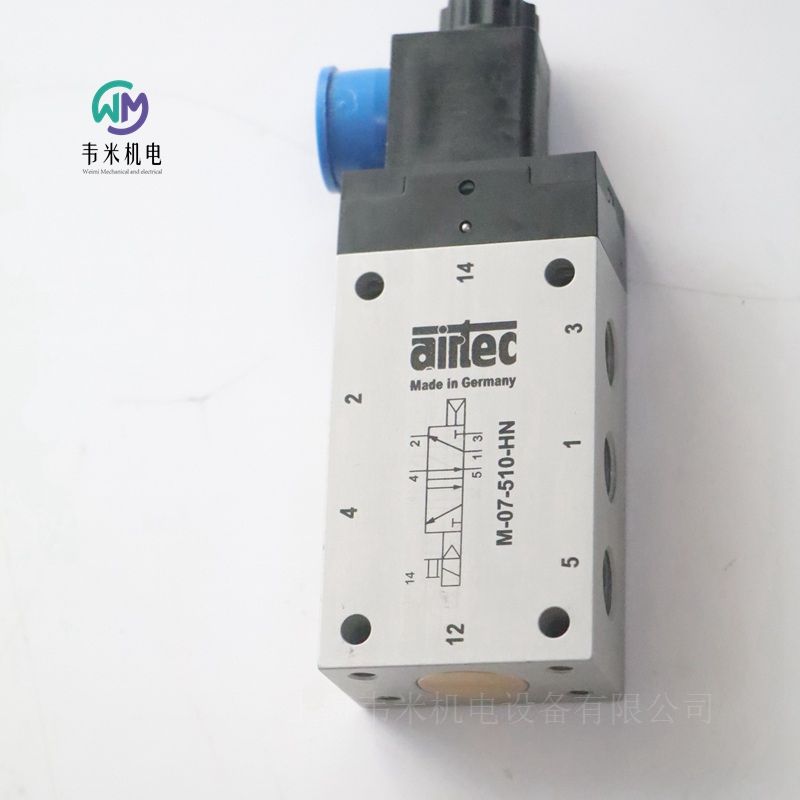

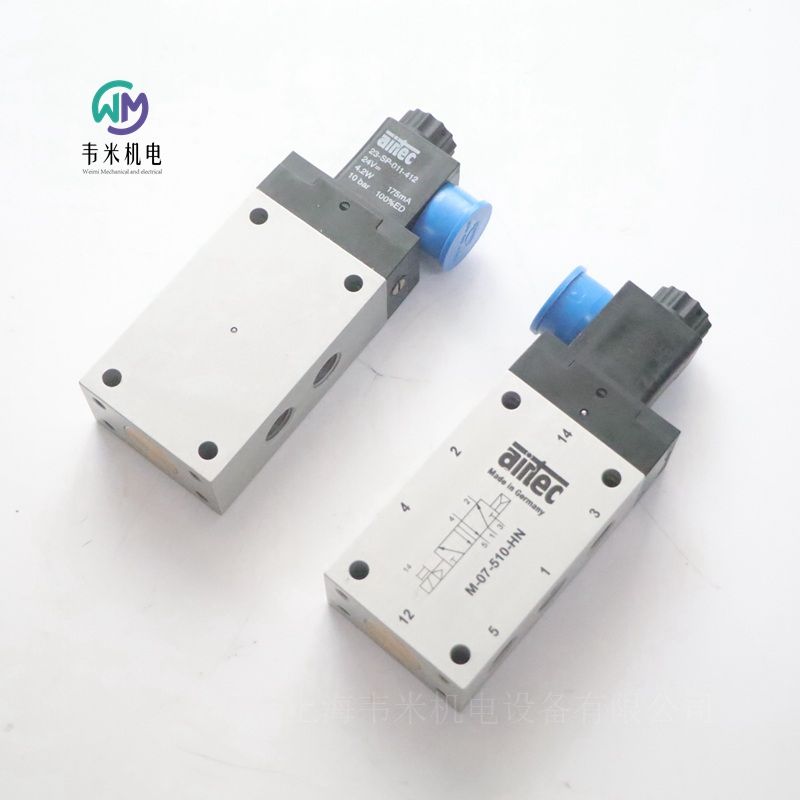

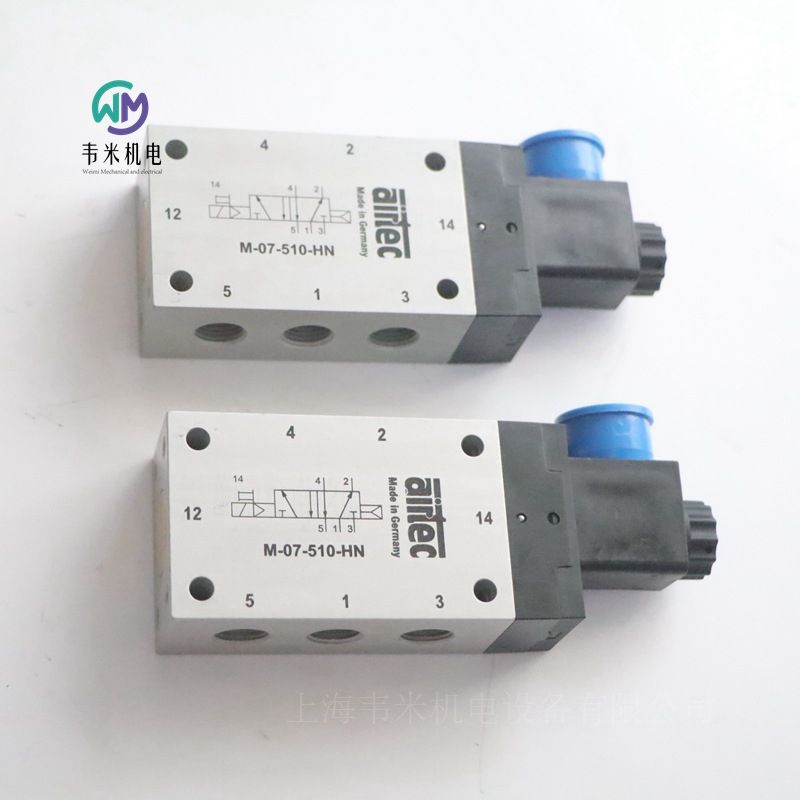

AIRTEC气动电磁阀M-07-510-HN，德国产地，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！


德国AIRTEC电磁阀M-07系列
电动阀 – M系列
非常适合高要求的应用
M系列包括一系列多功能的电动阀，以其高可靠性和精确性在各种应用中脱颖而出。它们是控制气动系统以及需要精确可靠阀门控制的自动化过程的理想选择。阀门有多种型号可供选择，包括3/2通路、5/2通路和5/3通路阀门，从而满足广泛的应用需求。
得益于多种接口尺寸（从M5到G1/2）以及坚固的结构设计，M系列阀门能够在严苛环境中可靠工作。其接口尺寸如G1/8，额定通径为4毫米，为狭窄空间提供了紧凑的解决方案。温度范围从-10°C至+70°C，适用于多种工业应用。
另一个突出特点是具备IP 65防护等级，确保高度防尘防水。因此，这些阀门即使在恶劣条件下也能使用。对于有更高安全要求的特殊应用，我们还提供可选的ATEX认证，允许在危险区域使用。
M系列包含多种阀门型号，并提供多种电压版本。支持直流电压（12 V和24 V）以及交流电压（24 V、115 V和230 V），因此这些阀门适用于各种电气控制系统。凭借其多样性和灵活性，它们为工业中的众多应用提供了*佳解决方案。
无论是用于自动化技术、气动技术还是有特殊安全要求的特定领域，M系列电动阀都能提供可靠性能和*高品质。探索M系列的各种变体，找到满足您特定需求的阀门。
HN=手动修改。可在180°的范围内重定位。适用HN在端口2的同一侧提供标准阀门。
根据客户要求阀门不带接线盒时，标准线圈订货号的一个数字须在从1到4中改变。如果客户需要订购可选的接线盒，须分开订购。
设计与功能
订货时请注明电压。阀ME-07-511-HN-Q，ME-07-520-hN-Q适用于真空。(-0.95...10barl-14...175psi),
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX)防爆标准。
接口： G1/4
通径： 9mm
温度范围： -10...70℃
介质过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4级，仪器空气，不含侵蚀性添加剂。不同的压力露点必须至少比环境温度低10°C。
材料主体：铝（阳极氧化），塑料，密封件：NBR，内部零件：铝，钢
和塑料
防护等级IP 65，符合EN 60529
可提供符合2014/34/EU（ATEX）要求的阀门。（第10页）
材料:  阀体:铝（阳极氧化)，密封圈:NBR和POM，内部零件:铝、不锈钢和黄铜
防护等级: IP65根据标准EN 60529
AIRTEC二位三通电磁阀
M-07-310-HN
M-07-311-HN-012
M-07-310-HN+108-030-1160
M-07-310-HN 24VDC
M-07-311-HN
M-07-311-HN 24V
M-07-311-HN DC24V
M-07-311-HN AC230V
M-07-311-HN 230V 50-60Hz
M-07-311-HN+23-SP-011-427
M-07-311-HN+108-030-1065
M-07-320-HN
ME-07-311-HN
ME-07-312-HN
ME-07-312-HN 24V
ME-07-320-HN
MO-07-310-HN
MO-07-311-HN
AIRTEC二位五通电磁阀
M-07-510-HN
M-07-510-HN DC24V
M-07-510-HN AC230V
M-07-510-HN+23-SP-011-412
M-07-511-HN
M-07-520-HN
M-07-520-HN-427
M-07-520-HN+108-030-0026
M-07-511-HN+108-030-1160
M-07-511-HN+108-030-1065
M-07-511-HN-912
ME-07-511-HN
AIRTEC三位五通电磁阀
M-07-530-HN
M-07-530-HN-412
M-07-530-HN-23-SP-011-411 DC12V
M-07-530-HN+23-SP-011-427
M-07-533-HN
M-07-533-HN DC24V
M-07-533-HN+23-SP-011-412
M-07-534-HN
M-07-530-HN+108-030-1067

德国AIRTEC气缸维修包
ZXV-25-2000-01

爱尔泰克AIRTEC接近传感器
功能原理
磁场传感器由磁场操动，特别适用于气缸内活塞位置的探测。磁场能够穿透非磁性金属，透过气缸的铝制外壳检测到活塞的永磁铁。
固定端
传感器由顺时针旋转的螺钉固定在槽内。
ZS-5600
电缆插头  M8
超行程速度    ≤10 mls
磁滞    ≤1 mm
温度漂移    ≤0.1 mm
重复精确度    ≤±0.1 mm
操作温度    - 25 °C ...+ 70c
防护等级    IP67
外壳材料    塑料，PA 12
切换状态指示    LED，黄色
开断能力    10 w
空载电流    0 mA
关闭状态电流    0 mA
切换频率    ≤0.5 kHz
额定绝缘电压    ≤0.5kV
电线损耗    否
反极性保护    是
振动电阻    55 Hz (1 mm)
震动电阻    30 g (11 ms)
德国AIRTEC爱尔泰克传感器订货型号：
ZS-5200
ZS-5201
ZS-5300
ZS-5300-05
ZS-5301
ZS-5600
ZS-6300
ZS-7300
ZS-6301
ZS-7301

德国AIRTEC公司是生产气动元件的企业，具有30多年的生产经验。它的总部坐落于德国法兰克福市郊的科伦贝格(Kronberg)，生产位于斯图加特附近的罗依特林根(Reutlingen)。AIlRTEC在20多个国家和地区拥有子公司和合作企业，为客户提供优质便捷的服务。

AIRTEC属于气动自动化领域，具有技术力量，以及高质量解决各类技术问题的能力，同时为客户提供品质、科技的产品，并以很低的维修率给客户带来巨大的利益。

注重质量是本公司的一贯的经营宗旨，“质量”是AIRTEC成功的决定因素。我们从产品开发研制阶段起就把质量放在一位，这一宗旨始终贯穿于各个部门，贯穿于生产、调试、产品交付直至售前、售后服务的整个过程。此外，AIRTEC公司还是世界气动行业中较早通过ISO9001质量认证的公司之一。

AIRTEC生产的阀能承受各种使用环境,如多粉尘的环境、潮湿的环境及野外。其主要原因是AIRTEC的阀芯结构，它是AIRTEC的设计。这也是AIRTEC的产品以其品质,长寿命而闻名全球的主要原因。

1)AIRTEC阀特有的密封设计是将复合树脂环以及膨胀О形圈复合而成。由于复合树脂环较硬，它的膨胀非常有限。
2)阀套由不锈钢制成，阀套和复合树脂之间具有配合公差。
3)阀套小孔内缘和阀芯上的复合树脂环外缘均呈无锐边状，其边缘相当于一把剃刀,可切碎任何进入阀套的小孔内的杂质颗粒，并由气流带走。这种抗污染的结构非常有效，使AIRTEC的阀能够广泛地用于煤矿、矿山、水泥等设备。
4)当阀长期不用时，由于AIRTEC阀特有的阀芯结构，密封圈也不会和阀套相互粘连，从而可以正常开启。
5)和同样规格尺寸的阀相比，AIRTEC的阀具有更大的流量。

1.管式阀安装：螺纹接口,可以单独或成组安装。对于MF-05,MF-07和MF-25需要单个气路板。
2.组合阀：3/2提动阀可安装6个。用于:MS-18 ,MS-20。
3.P口气路板：带共用进气口适合于安装1-12个，3/2，5/2和5/3阀。阀用于中空螺栓安装。用于:M-04,M-05，M-07，P-05和P-07。
4.P-R-S气路板：带共用进气口和二个共用排气口。适合于安装5/2和5/3阀。阀用中空螺栓安装。用于:M-04，M-05，M-07,P-05和P-07。
5.塑料气路板：带共用进气口和二个共用排气口。阀用两个螺钉直接安装在气路板上。用于:MF-05，MF-25和MF-07。
6.模块气路板：模块化P-R-S口气路板,可扩展，带共用进气口和二个共用排气口。可以安装不同尺寸(1/8和1/4)的阀。用于:KM-09，KM-10。
7.板式阀安装：于安装5/2和5/3阀，其优点是更换阀时无需拔管子。带共用进气口和二个共用排气口。阀用两螺钉直接安装在气路板上。用于:MC-07，MC-20,MD-20.
8.可扩展气路板：此模块气路板为可扩展型，有一个通用进气口和两个通用排气口.根据需要添加阀门。可使用安装DIN导轨的夹子。


阀岛带多针插头，ASl，现场总线和 Interbus总线4-24个阀，G1/8和1/4
900-2100 NI/min (0.915-2.134 Cv)
RE-19/8-M
RE系列
19阀的数量
M接口形式
设计与功能
通过多芯电缆，控制信号从控制器传输到阀岛，从而大大减少安装工作量。阀岛上不仅有电气多针插头，而且还带有LED指示灯，手控按钮和内部过压保护电路。
G1/4的接口(2100NI/min/2.134Cv)的阀需要占用2个阀位。
以上的订货号中仅包含气路板。阀及多针插头电缆需另外注明。
供货时，阀岛已组装完毕，并通过工厂性能测试。
电磁阀KF-09,KF-10
工作压力范围  3...8bar
温度范围  10℃...+50℃
防护等级  IP 56根据标准EN 60529
标准电压 24VDC -10%...+15%
功耗  2.5w
输出信号 极性保护电路和内插的浪涌吸收保护电路
材料：阀体：铝（阳极氧化）、塑料；密封圈：NBR和POM；内部零件：铝、黄铜、不锈钢。
重量  0.2kg  0.37kg
AIRTEC二位五通换向阀
KF-09-511-HN
KF-09-510-HN
KF-09-510-HN 24V
KF-09-510-HNT-442
KF-09-510-HNR-442
KF-09-511-HNT-442
KF-09-511-HNR-442
KF-10-510-HNT-442
KF-10-510-HNR-442
KF-10-511-HNT-442
KF-10-511-HNR-442
KF-10-520-HNT-442
KF-10-520-HNR-442

德国AIRTEC爱尔泰克电磁阀
BM-01和BM-02系列
该系列的技术特点
连接
BM-01:G1/8
BM-02:G1/4
标称尺寸
BM-01：5 mm
BM-02：7mm
温度范围：-10°C+60°C
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，不含侵蚀性成分。作为减损，压力露点必须至少比环境温度低10°C。材料外壳：阳极氧化铝，塑料，密封件：NBR，FKM和PU，内部零件：Al，Ms和塑料
根据EN 60529，防护等级为IP 65
电动柱塞阀。接通电压后，阀门切换。阀门配有锁定（HNR）或手动应急装置（HNT）。通过合适的工具进行制动。
德国AIRTEC二位五通电磁阀
BM-01-510-HN+23-M-09-19-462-R
BM-02-520-HN配23-M-09-19-N42-02-T

德国AIRTEC爱尔泰克电磁阀
KM-09和KM-10系列
该系列的技术特点
连接KM-09:G1/8
KM-10:G1/4
标称宽度KM-09:6 mm
KM-10:9mm
温度范围-10°C+70°C
介质过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，不含侵蚀性成分。作为减损，压力露点必须至少比环境温度低10°C。材料外壳：铝阳极氧化，塑料，密封：NBR和POM，内部零件：铝，不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。这些阀门配有锁定手动辅助驱动装置。操作由螺丝刀完成。
二位五通换向阀
二位五通换向阀，单线圈，空气弹簧控制
KM-09-510-HN-xxx
KM-09-510-HN+23-SP-011-412
KM-10-510-HN-xxx
二位五通换向阀，单线圈，机械弹簧控制
KM-09-511-HN-xxx
KM-10-511-HN-xxx
二位五通，双线圈，空气弹簧控制
KM-09-520-HN-xxx
KM-10-520-HN-xxx
三位五通换向阀，中间位置关闭
KM-09-530-HN-xxx
KM-10-530-HN-xxx
三位五通换向阀，中间位置打开
KM-09-533-HN-xxx
KM-10-533-HN-xxx
三位五通换向阀，中间位置打开
KM-09-534-HN-xxx
KM-10-534-HN-xxx

德国爱尔泰克AIRTEC电磁阀
电动阀门 – BM系列
工业应用中的多功能性与精确性
AIRTEC的BM系列代表电动驱动阀门，以其多功能性和可靠性著称。这些阀门非常适合需要精确和灵活控制的气动系统和自动化流程。BM系列提供3/2路、5/2路和5/3路等多种阀门型号，满足广泛的应用需求。
该系列产品包含两个型号：BM-01和BM-02。BM-01阀门配备G1/8接口，公称通径为5毫米，而BM-02阀门则配备G1/4接口，公称通径为7毫米，适用于更大的流量。两个型号均设计用于-10°C至+60°C的温度范围，并提供IP 65的防护等级，确保防尘防水。
BM系列阀门支持直流电压（12 V、24 V）和交流电压（24 V、115 V、230 V），便于轻松集成到各种控制系统中。BM系列阀门结构坚固，应用灵活，是工业应用的理想选择。
主要参数
阀门设计：3/2通路、5/2通路和5/3通路
接口尺寸：BM-01（G1/8），BM-02（G1/4）
额定宽度：BM-01（5毫米），BM-02（7毫米）
温度范围：-10°C至+60°C
防护等级：IP 65 – 防尘防水
ATEX认证：不可用
支持的电压：直流（12V，24V）和交流（24V，115V，230V）
应用领域：气动系统和工业应用
介质：根据ISO 8573-1:2010标准，7:2:4级，过滤后的无油干燥压缩空气，不含腐蚀性成分。除此之外，压力露点必须至少比低环境温度低10°C。
材料：外壳：铝合金阳极氧化处理，塑料，密封件：NBR、FKM和PU，内部零件：铝、MS（可能是指某种金属或合金，但具体需上下文确定，此处保留原缩写）和塑料。
二位三通电磁阀
二位三通，单线圈，气动弹簧复位，常闭
BM-01-310-HN
BM-02-310-HN
二位三通，单线圈，气动弹簧复位，常开
BM-01-312-HN
BM-02-312-HN
二位三通，单线圈，气动控制辅助，机械弹簧复位，常闭
BME-01-311-HN
BME-02-311-HN

德国AIRTEC爱尔泰克电磁阀
技术特点
连接：G1/4
标称宽度：9 mm
温度范围：-30°C…+80°C
工作压力：3...8bar
防护等级：IP 65
阀门版本：
二位五通、三位五通
可用电压：
直流：12V，24V
防护等级：符合EN 60529的IP 65
接口
ICK-09: G1/8
ICK-10: G1/4
标称宽度
ICK-09: 6 mm
ICK-10: 9 mm
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料：外壳：铝阳极氧化，密封件：FKM和PU，内部零件：铝、不锈钢和Ms
电磁换向阀。接通电压后，阀门切换。阀门配有锁定手动辅助驱动装置。通过螺丝进行驱动。
ICK-09-511-HN-xxx
ICK-10-511-HN-xxx
二位五通，单线圈，机械弹簧
ICK-09-520-HN-xxx
ICK-10-520-HN-xxx
二位五通，双线圈，机械弹簧
ICK-09-530-HN-xxx
ICK-10-530-HN-xxx
三位五通，双线圈，中间位置关闭
AIRTEC气动电磁阀M-07-510-HN
