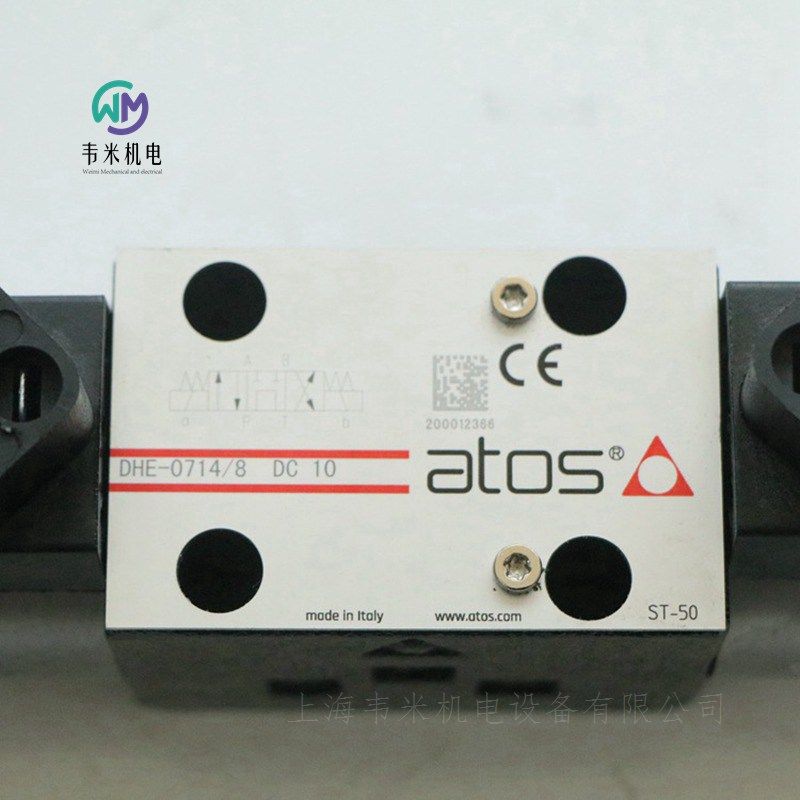

ATOS电磁阀DHE-0714/8 DC 10，现货库存，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

意大利ATOS阿托斯电磁阀

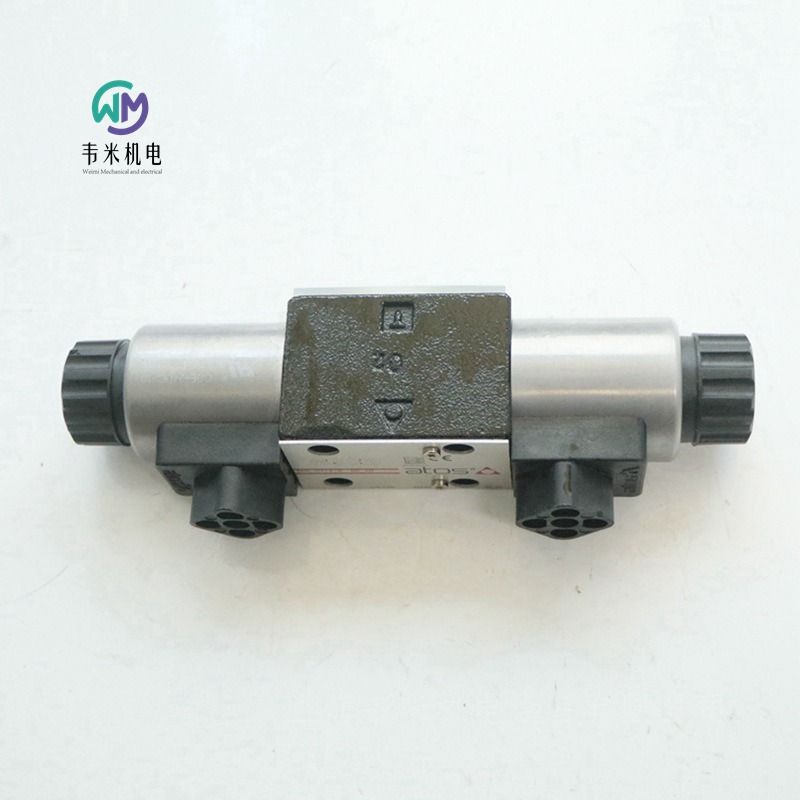

DHE型电磁换向阀
直动式，高性能，ISO 4401标准，06通径
滑阀型，两位或三位，直动式，带北美认证标准cURus高性能螺纹电磁铁。
电磁铁组成部分:
湿式螺纹芯管，直流和交流芯管不一样，带手动应急按钮。
直流线圈之间或交流线圈之间可互换，在没有工具的情况下易于替换。
标注型线圈保护等级为IP67，可选的线圈保护等级为IP67，带AMP Junior Timer插头或加长引线插头。
备有一系列不同阀芯机能的可互换的阀芯。
3腔型阀体壳体铸造成型，内部流道更大。
安装界面: ISO 4401标准，06通径
流量: 80l/min
压力: 350bar
阀机能
61=单电磁铁，中位加端位，弹簧对中
63=单电磁铁，2端位，弹簧偏置
67=单电磁铁，中位加端位，弹簧偏置
71=双电磁铁，3位，弹簧对中
75=双电磁铁，2端位，机械定位
液主要特征，密封和油液
安装位置  任意位置
底板表面精度  粗糙度指标RaO.4,平面度0.01/10o (Iso 1101标准)
MTTFd值符合EN ISO 13849标准  150年
环境温度  标准型=-30°C~+70°C;/PE选项=-20C ~ +70°C;/BT选项= -40°C~ +70°c
密封,推荐油液温度
NBR密封(标准型)= -20°C~ +60°℃,对HFC 液压油=-20°C ~+50°C
FKM密封(/PE选项)=-20C ~ +80°C
HNBR密封(/BT选项)=-40°℃~+60°C,对HFC液压油= -40°C~+50°℃
推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度  ISO 4406标准21/19/16口NAS 1638 10级,安装过滤精度为25um的进油过滤器.(B10≥75推荐值)
液压油        密封类型        类别        标准
矿物油    NBR，FKM,HNBR    HL，HLP，HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU，HFDR    ISO 12922
含水抗燃油液    NBR,HNBR    HFc    ISO 12922
工作压力    P,A,B口为350bar;T口直流电磁铁为210bar;交流电磁铁为160bar
流量  80l/min
线圈特征
绝缘等级    符合欧洲EN ISO 13732-1和EN ISO 4413标准，直流线圈表面温度为H（180℃)级，交流线圈表面温度为F(155℃)级
保护等级符合DIN EN 60529标准    IP65(带666,667,669插头或E-SD正确安装)
相对负载因子    100%
电压波动范围    ±10%
认证标准    cURus北美认证标准
备注
选项
A=电磁铁安装在油口B端(仅对单电磁铁阀）。对标准型，电磁铁安装在油口A端。
WP=带用橡胶帽保护的应急手动按钮。
警告：手动应急按钮仅在T口压力低于50bar时才可以操作。
WPDHE-DC=_(仅对DHE-DC)带机械定位的手动应急按钮。
L1,L2,L3=(仅对DHE-DC)控制切换时间的装置，安装在电磁阀上。阀芯4和4/8仅提供L3装置
Fl, FV=带接近式或感应式位置开关用于监测阀芯位置。
MV,MO=带辅助手柄位置垂直 (MV)或水平(MO)。
DIN 43650的电气/电子插头型号，需单独订货
666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。
667=同666，但内置信号指示灯
669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC 110V和230V-Imax 1A)E-SD=可消除电磁铁断电时的电磁干扰的电子插头
阀芯
0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。
1,4,5和58阀芯也有1/1,4/8,5/1和58/1型。它们都具有特殊的形状，以减少切换时液压冲击。-
1,1/2,3,8阀芯也有1P,1/2P,3P,8P，可限制阀芯的泄漏。
其它类型阀芯也可按要求供货。
切换时间(平均值, msec)
测试条件:
36 lmin; 150 bar
额定电压
油口T背压2bar
矿物油:基于50℃时ISO VG46液压油测得
液压系统的弹性、液压油性能的改变和温度变化均影响响应时间。
时间切换控制装置
此装置用于控制阀的切换时间(仅对直流供电电源），因此减少液压回路中油路的冲击。
选项L1，L2，L3控制阀芯两个运动方向的切换时间，但切换时间是固定的，节流器安装在电磁铁支座上。
节流插件（需单独订货)
当应用于特殊应用场合时，阀的P,A,B口必须安装节流插件，如有长软管或有蓄能器存在的场合，当阀切换时瞬间峰值超过大工作极限时。
意大利ATOS阿托斯电磁阀订货型号：
DHE-0630/2 DC 10
DHE-0639/0 DC 10
DHE-0713/WP DC 10
DHE-0714/8 DC 10
DHE-0631/2/FI/NC-X 24DC 21
SDHE-0713/P 10S
SDHE-0713 DC 10S 24V
SDHE-0713 RC 10S
SDHE-0751/2 AC 10S
SDHE-0630/2-X24DC
SDHE-0630/2 DC 10S
SDHE-0631/2 DC 10S
SDHE-0632/2/A DC 10S
SDHE-0631/2/A AC 10S

意大利ATOS阿托斯压力传感器
E-ATR-8型压力传感器
模拟型，用于开环和闭环系统
E-ATR-8
此压力传感器检测液压油的静态和动态压力，并输出相应的电压或电流信号。
传感器由内部电阻桥式电路①组成，具有高抗过载及抗峰压的特点。
集成电子电路提供一个经过放大的电压或电流信号输出。输出信号和液压压力成比例，
并且带温漂补偿功能。
E-ATR-8配备带有集成传感器和放大器的压力控制数字比例阀，REB/RES型式。
还可以和其它Atos数字式比例阀配合使用，形成闭环压力控制:
与PE(R)S型变量轴向柱塞泵配合使用(见样本AS170部分)
·具有额外压力闭环控制的方向控制阀，SP和SF选项，TES/LES型
(见样本FS500部分)特性:
出厂预设和校准
标准5芯M12型插头③防护等级为IP67
带EMC标准认证的CE标志
主要特性
压力测量范围  0~60/100/160/250/400bar;注释:负压力会损伤压力传感器
过载压力  2倍满量程，不超过600bar
爆裂压力  5倍满量程，不超过1700bar
响应时间  2 ms
温度范围  工作温度-40℃~+100℃;储存温度-4O℃~+100℃;油液温度-40℃~+100℃
温漂  @零点:≤+0.025%FS/Cmax ;@满度:≤+0.025%FS/Cmax
精度  ≤±1.2 % FS
非线性  ≤土0.5%FS (BFSL)符合IEC61298-2
介质兼容性  符合DIN 51524....535标准的液压油;
电源  额定24 VDc，标准型14~30 VDc(选项/为8~30 Voc); lmax 25mA
输出信号  标准:电压输出信号0~10V(3针)，小负载>大输出信号/1mA选项:电流输出信号4~20mA(2针)，大负载≤(电源–8V)/0.02mA
接线保护  防止电源极性接反或防止输出信号短路
材料  湿式部分:不锈钢316L(传感器部分为13-8 PH);密封:FPM/FKM
重量  大约57g
电磁兼容性标准(EMC)  符合2014/30/UE规范；抗干扰性(组1，B级)和抗磁性(工业应用场合)EN61326
使用寿命  1x10负载循环
MTTF  > 100年
遵守细则  RoHs指令2011/65/EU，新版2015/65/EUREACH规则(EC)n°1907/2006
耐震性能  20g DIN EN 60068-2-6标准20~2000Hz
抗振性能  40g/6ms/半正弦曲线DIN EN 60068-2-27标准
防护等级  IP67带可交换插头
液压连接  1/4”GAS- DIN 3852(压力孔为0.6mm)
电气连接  类型: 5芯M12型90度(DIN 43650-C标准)带PG7型密封电缆夹，电缆大直径6mm；防护等级:EN 60529标准，IP67 ;绝缘等级VDE 0110-C标准
注释:FS=满量程;BFSL=佳拟合曲线
安装和调试
警告
E-ATR-8型传感器必须安装在尽可能靠近压力测量点的位置，注意油流不是湍流的。
调试
将压力传感器安装在液压管路上。
意大利ATOS阿托斯压力传感器订货型号：
E-ATR-8/160 10

意大利ATOS阿托斯叠加式单向阀
HR,KR,JPR型叠加式单向阀
直动式或先导式，ISO 4401标准，06，10，16和25通径
HR,KR为单向阀，有直动式或先导式两种形式。
JPR为先导式单向阀。
对于KR型中的某些型号可以按要求提供可选的预卸压形式。
HR-0= 06通径:流量高达60lmin,压力高达350bar。
KR-0 = 10通径:流量高达120I/min，压力高达315bar。
JPR-2 =16通径:流量高达200I/min，压力高达350bar。
JPR-3 =25通径:流量高达300l/min，压力高达350bar。
此类阀适用于液压油或具有类似润滑特性合成液的液压系统中。
主要特征，密封和油液-
安装位置  任意位置
安装面参数要求  粗糙度Ra0.4，平面度0.01/100 (Iso 1101)
MTTFd值符合EN ISO 13849标准  150年
环境温度范围
标准型= -30℃~+70°℃  /PE选项= -20℃~+70℃  /BT选项= -40℃~+70°℃
密封，推荐油液温度
NBR密封(标准型)=-20℃~+60℃，带HFC油液=-20℃~+50℃
FKM密封(/PE选项)=-20℃~+80c
HNBR密封(/BT选项)=-40℃~+60℃，带HFC油液=-40℃~+50℃
推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度  ISO4406标准21/19/16 NAS 1638 10级，安装过滤精度为25um的进油过滤器.(B10≥75推荐值)
油液种类    适合密封类型    种类    参考标准
矿物油    NBR,FKM,HNBR    HL,HLP,HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR，HNBR    HFC    ISO 12922
意大利ATOS阿托斯叠加式单向阀订货型号：
HR-012 50
SHR-012/4 10S
KR-012/4 35
KR-012/4 35 PE

意大利ATOS阿托斯电磁阀
DHI型电磁换向阀
直动式,ISO 4401标准，06通径
滑阀型，两位或三位，直动式，带北美认证标准cURus电磁铁。
电磁铁组成部分:
湿式法兰芯管，直流和交流通用，带手动应急按钮。
直流线圈之间和交流线圈之间，无需工具易于替换。
标准型线圈保护等级为IP65，可选的线圈保护等级为IP67，带AMPJunior Timer插头或加长引线插头。
有多种可互换阀芯。
腔型阀体壳体铸造成型，内部流道更大。
安装界面: ISO 4401标准，06通径
流量: 60l/min
压力:350bar
阀机能
61=单电磁铁,中位加端位，弹簧对中
63=单电磁铁，2端位，弹簧偏置
67=单电磁铁，中位加端位，弹簧偏置
70=双电磁铁，2端位，无弹簧
71=双电磁铁，3位，弹簧对中
75=双电磁铁，2端位，机械定位
77=双电磁铁，中位加端位，无弹簧
主要特征，密封和油液
安装位置  除脉冲操作时的-*70(无弹簧)型阀必须水平安装外，其余任意位置
安装面参数要求  粗糙度指标Ra0.4,平面度0.01/10o (Iso 1101标准)
MTTFd值符合EN ISO 13849标准  150年
环境温度  标准型=-30C ~+70℃;/PE选项=-20C ~+70℃;/BT选项=-40℃~ +70℃
密封,推荐油液温度
NBR密封(标准型)= -20°℃ ~ +60°C,对HFC液压油=-20°C ~ +50°℃
FKM密封(/PE选项)=-20°C ~ +80℃
HNBR密封(/BT选项)= -40°C~+60°℃,对HFC液压油= -40°C~+50°C
推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度  ISO 4406标准21/19/16 NAS 1638 10级,安装过滤精度为25yum的进油过滤器,(B10≥75推荐值)
液压油        密封类型        类别        参考标准
矿物油    NBR,FKM,HNBR    HL,HLP,HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR,HNBR    HFC    ISO 12922
工作压力    P,A,B口: 350 barT口:120 bar
流量    60 lmin
线圈特征
绝缘等级    符合欧洲EN ISO 13732-1和EN ISO 4413标准，线圈表面温度为H( 180℃)级
保护等级符合DIN EN 60529标准    IP65(带666,667,669插头或E-SD正确安装)
相对负载因子    100%
电压波动范围    ±10%
认证标准    cURus
备注
选项
A=电磁铁安装在油口B端(仅对单电磁铁阀)。对标准型，电磁铁安装在油口A端。
WP=带用橡胶帽保护的应急手动按钮。
警告：公手动应急按钮仅在T口压力低于50bar时才可以操作。
WPD/H =带机械定位的手动应急按钮，需单独订货；
FIl, FV = 带接近式或感应式位置开关用于监测阀芯位置；
MV, MO =带辅助手柄位置垂直(MV) 或水平(MO。
DIN 43650的电气电子插头型号，需单独订货
666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。
667=同666，但内置信号指示灯
669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC 110V和230V-lmax 1A)
E-SD = 可消除电磁铁断电时的电磁干扰的电子插头
特殊类型阀芯
0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。
1,4,5和58阀芯也有1/1,4/8,5/1和58/1型。它们都具有特殊的形状，以减少切换时液压冲击。
1,3,8和1/2阀芯也有1P,3P,8P和1/2P，可限制阀芯的内泄漏。
1/9型阀芯在不得电时封闭油口，同时避免由于内泄造成A口和B口增压。
其它类型阀芯也可按要求供货。
工作极限-基于50℃时，ISO VG46液压油测得
曲线是在热的电磁铁、供电电压低值(Vnom-10%）时获得。工作曲线是指阀内流量均衡的情况，即P→A和B→T的流量相等。若流量不均衡或阀有控制切换时间装置时，工作范围相应减少。
节流插件（需单独订货)
当应用于特殊应用场合时，阀的P.A.B口必须安装节流插件，如有长软管或有蓄能器存在的场合，当阀切换时瞬间峰值超过大工作极限时。
意大利ATOS阿托斯电磁阀订货型号：
DHI-0711 23
DHI-0713 23
DHI-0713 23/PE
DHI-0713P/WP 23/PE
DHI-0714 23
DHI-0631/2 23/PE
DHI-0631/2/A 23
DHI-0631/2/WP 23
DHI-0631/2P 23 24VDC
DHI-0631/2P/AWP 24 24VDC
DHI-0639/O 23 24VDC
SDHI-0710 23
SDHI-0713 23
SDHI-0631/2 23
DHI-0631/2/FI/NC-X 24DC 27

意大利ATOS阿托斯电磁阀
DKE型电磁换向阀
直动式，ISO 4401标准，10通径
滑阀型，两位或三位.直动式，带北美认证标准cURus比例电磁铁。
电磁铁组成部分:
湿式螺纹芯管，直流和交流芯管不一样，带手动应急按钮。
直流线圈之间或交流线圈之间可互换，无需易于替换。
标注型线圈保护等级为IP65，可选的线圈保护等级为IP67，带AMPJunior Timer插头或加长引线插头。
5腔型阀体适用于所有的直流阀，和/F、FV安全型交流阀。
标准型交流阀阀体为3腔型。
具有多种可互换的阀芯。
壳体铸造成型，内部流道大，压力损失小。
安装界面: ISO 4401标准，10通径
流量:150l/min
压力:350bar
阀机能
61=单电磁铁,中位加端位，弹簧对中
63=单电磁铁，2端位，弹簧偏置
67=单电磁铁，中位加端位，弹簧偏置
71=双电磁铁，3位，弹簧对中
75 =双电磁铁，2端位，机械定位
主要特征，密封和油液
安装位置  除脉冲操作时的-170*(无弹簧）型阀必须水平安装外，其余任意位置
底板表面精度  粗糙度指标Ra0.4,平面度0.01/100 (Iso 1101标准)
MTTFd值符合EN ISO 13849标准  150年
环境温度  标准型= -30°C ~+70°C;/PE选项=-20°C ~+70°C;/BT选项= -40°℃ ~+70℃
密封,推荐油液温度
NBR密封(标准型)=-20℃ ~+60°℃，对HFC液压油= -20°C ~ +50°c
FKM密封(VPE选项)=-20°C ~ +80℃
HNBR密封(BT选项)=-40°℃ ~ +60°C,对HFC液压油= -40°C~+50°C
推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度  ISO 4406标准21/19/16口NAS 1638 10级,安装过滤精度为25um的进油过滤器.(B10≥75推荐值)
液压油        密封类型        类别        标准
矿物油    NBR，FKM,HNBR    HL，HLP,HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR，HNBR    HFC    ISO 12922
工作压力    P,A,B口为350bar;T口直流电磁铁为210bar(选项Y为250bar) ;交流电磁铁为160bar
流量    150l/min，见7节的工作极限
线圈特征
绝缘等级    符合欧洲EN ISO 13732-1和EN ISO 4413标准，直流线圈表面温度为H(180C)级，交流线圈表面温度为F(155°C)级
保护等级符合DIN EN 60529标准     IP65(带666,667,669插头或E-SD正确安装)
相对负载因子    100%
电压波动范围    士10%
认证标准    cURus北美认证标准
备注
选项
A=电磁铁安装在油口B端（仅对单电磁铁阀)。对标准型，电磁铁安装在油口A端。
WP=带用橡胶帽保护的应急手动按钮。
WPD/KE-DC =(仅对直流供电电源）带机械定位的手动应急按钮，需单独订货。
L,L1,L2,L3,LR,L7,L8=控制切换时间的装置(仅对直流电磁铁)。
L7和L8仅对阀芯类型0/1，1/1，3/1，4和5
Fl, FV= 5腔型阀体适用于直流和交流供电电源，带接近式位置开关用于监测阀芯位置。
Y=外泄，仅对直流型电源，若T口压力高于大允许压力时，选用此选项。
DIN 43650的电气/电子插头型号，需单独订货。
666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。
667=同666，但内置信号指示灯
669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC110V和230V-lmax 1A)
阀芯
0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。
1阀芯也有11型，它们都具有特殊的形状，以减少切换时液压冲击。
1I9型，不得电时封闭油口，同时避免了由于内部泄露导致A，B口增压。
控制切换时间的装置
此类装置仅适用于直流供电的电磁铁（5腔体电磁阀)，由于能够控制切换时间，因此减少液压回路中油路的冲击。图中标示了各种不同的切换装置。
L:控制并调节阀芯两个运动方向的切换时间:切换时间的调节是通过拧紧拧松调节元件（调节塞)实现自我调节的。
L1/L2IL3:控制阀芯两个运动方向的切换时间，但切换时间是固定的(流量恒定)。节流器安装在阀体上，φL1 = 1.25 mm; φL2 = 1 mm; φL3 = 0.75 mm;
LR:控制和调节阀芯从B→A运动方向的切换时间。该装置不影响反方向A→B运动方向的切换时间
(标准时间)。
L7IL8:通过校准节流器（流量恒定）控制阀芯向两个方向移动。节流器安装在电磁铁支座上。
安装调节装置的通道必须充满油，才能正常工作。
意大利ATOS阿托斯电磁阀订货型号：
DKE-1610 DC 10
DKE-1631/2/A DC 20
DKE-1613/A DC 10/PE
DKE-1614/FV-X 24DC 30
DKE-1631/2 DC 10
DKE-1631/2/A DC 10
DKE-1711 AC 10
DKE-1711 DC 10
DKE-1713 AC 10
DKE-1713 DC 10
DKE-1714 DC 10
DKE-1752/2 DC 10
SDKE-1613 DC 10S 24V
SDKE-1613/2 DC 10S/PE
SDKE-1711 DC 10S
SDKE-1713 DC 10S


意大利ATOS阿托斯电磁阀
DLEH和DLEHM型电磁换向阀
锥阀芯零泄漏型，直动式，ISO 4401标准，06通径
锥阀型，直动式，适用于要求零泄漏的液压系统。
以下型号可提供更高的机能。
06通径底板安装型:
DLEH: 2通或3通型，流量12l/min
DLEHM: 3通型，流量30l/min
集成插装式，易于安装在液压阀组中
CART LEH:2通或3通型，流量12l/min
CART LEHM: 3通型，流量30l/min此类阀由湿式螺纹电磁铁驱动，可提供DC或RC(整流)电磁铁，符合北美cURus认证标准。
标准线圈保护等级为IP65
流量:
12 l/min (DLEH,LEH)
30 l/min (DLEHM,LEHM)
压力:
350 bar (DLEH, LEH)
315 bar (DLEHM,LEHM)
方向控制阀，锥阀型:
DLEH =ISO 06通径,流量:12 lmin
DLEHM = ISO 06通径,流量:30 lmin
CART LEH=插装式,流量12 l/min
CART LEHM=插装式,流量30 l/min
主要特征，密封和油液
安装位置  任意位置
底板表面精度  粗糙度指标Ra0.4,平面度0.01/100 (Iso 1101标准)
MTTFd值符合EN ISO 13849标准  150年
环境温度  标准型= -30°℃~ +70°C;/PE选项= -20C ~+70°C; /BT选项= -40°C ~+70°℃
密封,推荐油液温度
NBR密封(标准型)=-20°℃ ~ +60°℃,对HFC液压油= -20°℃ ~+50°℃
FKM密封(/PE选项)=-20°C~ +80°C
HNBR密封(/BT选项)=-40°C ~+60°℃,对HFC液压油= -40°C~ +50°C
推荐粘度  15~100mm²/s-大允许范围2.8~500mm²/s
油液清洁度  ISO4406标准21/19/16口NAS 1638 10级,安装过滤精度为25um的进油过滤器,( β 10≥75推荐值)
液压油        密封类型        类别        标准
矿物油    NBR,FKM,HNBR    HL,HLP,HLPD, HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HIFDU,HFDR    ISO 12922
含水抗燃油液    NBR，HNBR    HFC    ISO 12922
工作压力  DLEH,LEH:P,A,B口为350bar;DLEHM,LEHM: P,A,B口为315bar;T口为210bar
流量  DLEH,LEH: 12lmin;DLEHM,LEHM: 30lmin，见8节工作极限
内泄漏量  高工作压力下，少于5滴/分(≤0.36cm3/min)
线圈特征
绝缘等级  符合欧洲EN ISO 13732-1和EN ISO 4413标准，直流线圈表面温度为H(180℃)级
保护等级符合DIN EN 60529标准  IP65(带666,667,669插头正确安装)
相对负载因子  100%
电压波动范围  ±10%
认证标准  cURus北美认证标准
备注选项
WP=带用橡胶帽保护的应急手动按钮
警告：仅对T口压力低于50bar时选用应急手动按钮
R=(仅对DLEH)P口带单向阀。
S=(仅对DLEH和CART LEH）锥阀芯中间过滤机能为正，在阀切换时减少内部泄漏量，安全应用场合（盲堵锁定）不带应急手动按钮。
意大利ATOS阿托斯电磁阀订货型号：
DLEH-3A 20
DLEH-3C 20
DLEH-3C/WP 20
ATOS电磁阀DHE-0714/8 DC 10
