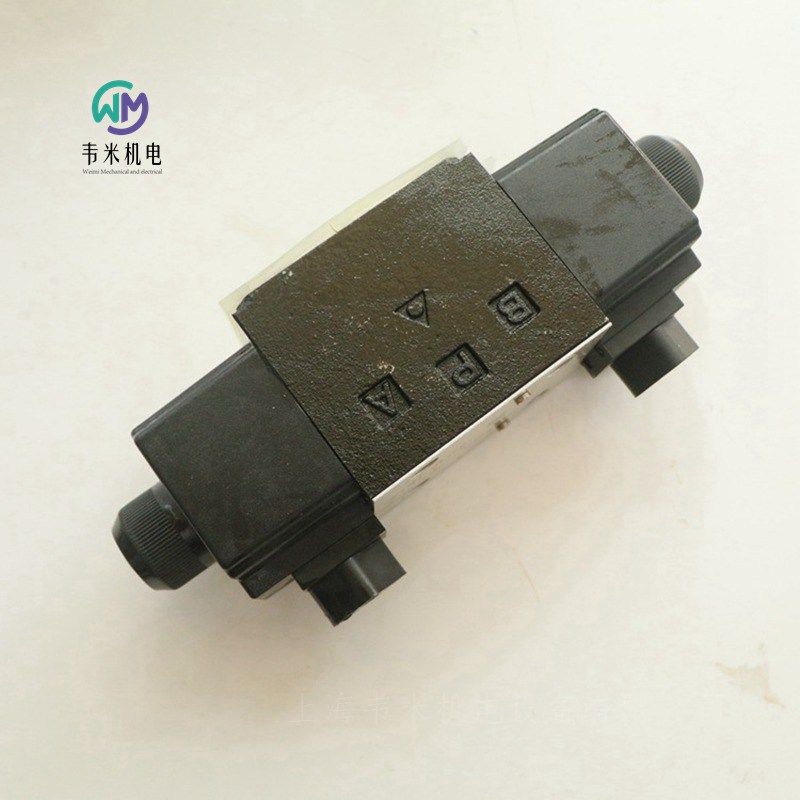

阿托斯交流电磁阀DKE-1711 AC 10，现货库存，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

意大利ATOS阿托斯电磁阀
DKE型电磁换向阀
直动式，ISO 4401标准，10通径
滑阀型，两位或三位.直动式，带北美认证标准cURus比例电磁铁。
电磁铁组成部分:
湿式螺纹芯管，直流和交流芯管不一样，带手动应急按钮。
直流线圈之间或交流线圈之间可互换，无需易于替换。
标注型线圈保护等级为IP65，可选的线圈保护等级为IP67，带AMPJunior Timer插头或加长引线插头。
5腔型阀体适用于所有的直流阀，和/F、FV安全型交流阀。
标准型交流阀阀体为3腔型。
具有多种可互换的阀芯。
壳体铸造成型，内部流道大，压力损失小。
安装界面: ISO 4401标准，10通径
流量:150l/min
压力:350bar
阀机能
61=单电磁铁,中位加端位，弹簧对中
63=单电磁铁，2端位，弹簧偏置
67=单电磁铁，中位加端位，弹簧偏置
71=双电磁铁，3位，弹簧对中
75 =双电磁铁，2端位，机械定位
主要特征，密封和油液
安装位置  除脉冲操作时的-170*(无弹簧）型阀必须水平安装外，其余任意位置
底板表面精度  粗糙度指标Ra0.4,平面度0.01/100 (Iso 1101标准)
MTTFd值符合EN ISO 13849标准  150年
环境温度  标准型= -30°C ~+70°C;/PE选项=-20°C ~+70°C;/BT选项= -40°℃ ~+70℃
密封,推荐油液温度
NBR密封(标准型)=-20℃ ~+60°℃，对HFC液压油= -20°C ~ +50°c
FKM密封(VPE选项)=-20°C ~ +80℃
HNBR密封(BT选项)=-40°℃ ~ +60°C,对HFC液压油= -40°C~+50°C
推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度  ISO 4406标准21/19/16口NAS 1638 10级,安装过滤精度为25um的进油过滤器.(B10≥75推荐值)
液压油        密封类型        类别        标准
矿物油    NBR，FKM,HNBR    HL，HLP,HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR，HNBR    HFC    ISO 12922
工作压力    P,A,B口为350bar;T口直流电磁铁为210bar(选项Y为250bar) ;交流电磁铁为160bar
流量    150l/min，见7节的工作极限
线圈特征
绝缘等级    符合欧洲EN ISO 13732-1和EN ISO 4413标准，直流线圈表面温度为H(180C)级，交流线圈表面温度为F(155°C)级
保护等级符合DIN EN 60529标准     IP65(带666,667,669插头或E-SD正确安装)
相对负载因子    100%
电压波动范围    士10%
认证标准    cURus北美认证标准
备注
选项
A=电磁铁安装在油口B端（仅对单电磁铁阀)。对标准型，电磁铁安装在油口A端。
WP=带用橡胶帽保护的应急手动按钮。
WPD/KE-DC =(仅对直流供电电源）带机械定位的手动应急按钮，需单独订货。
L,L1,L2,L3,LR,L7,L8=控制切换时间的装置(仅对直流电磁铁)。
L7和L8仅对阀芯类型0/1，1/1，3/1，4和5
Fl, FV= 5腔型阀体适用于直流和交流供电电源，带接近式位置开关用于监测阀芯位置。
Y=外泄，仅对直流型电源，若T口压力高于大允许压力时，选用此选项。
DIN 43650的电气/电子插头型号，需单独订货。
666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。
667=同666，但内置信号指示灯
669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC110V和230V-lmax 1A)
阀芯
0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。
1阀芯也有11型，它们都具有特殊的形状，以减少切换时液压冲击。
1I9型，不得电时封闭油口，同时避免了由于内部泄露导致A，B口增压。
控制切换时间的装置
此类装置仅适用于直流供电的电磁铁（5腔体电磁阀)，由于能够控制切换时间，因此减少液压回路中油路的冲击。图中标示了各种不同的切换装置。
L:控制并调节阀芯两个运动方向的切换时间:切换时间的调节是通过拧紧拧松调节元件（调节塞)实现自我调节的。
L1/L2IL3:控制阀芯两个运动方向的切换时间，但切换时间是固定的(流量恒定)。节流器安装在阀体上，φL1 = 1.25 mm; φL2 = 1 mm; φL3 = 0.75 mm;
LR:控制和调节阀芯从B→A运动方向的切换时间。该装置不影响反方向A→B运动方向的切换时间
(标准时间)。
L7IL8:通过校准节流器（流量恒定）控制阀芯向两个方向移动。节流器安装在电磁铁支座上。
安装调节装置的通道必须充满油，才能正常工作。
意大利ATOS阿托斯电磁阀订货型号：
DKE-1610 DC 10
DKE-1631/2/A DC 20
DKE-1613/A DC 10/PE
DKE-1614/FV-X 24DC 30
DKE-1631/2 DC 10
DKE-1631/2/A DC 10
DKE-1711 AC 10
DKE-1711 DC 10
DKE-1713 AC 10
DKE-1713 DC 10
DKE-1714 DC 10
DKE-1752/2 DC 10
SDKE-1613 DC 10S 24V
SDKE-1613/2 DC 10S/PE
SDKE-1711 DC 10S
SDKE-1713 DC 10S

意大利ATOS阿托斯数字式伺服比例换向阀
阀套结构
直动式，带集成式放大器，LVDT传感器和阀芯零遮盖，带失电保护位
DLHZO-TEB,DLHZO-TESDLKZOR-TEB,DLKZOR-TES
数字式伺服比例换向阀，直动式,阀套结构，带LVDT位置传感器，阀芯零遮盖，可应用于各种位置闭环控制，实现佳的性能。
TEB 基本型，模拟参考信号或IO-Link接口，用于设置阀参数,参考信号和实时故障诊断功能。
TES全功能型，除基本型放大器功能外还可选P/Q复合控制和总线接口，用于设置阀参数，参考信号和进行实时诊断功能。
对于TEB 和TES,USB端口始终存在，用于通过Atos PC软件对阀进行设置。
数字式TEZ型(见技术样本FS610)阀内查集丽式放大器和轴卡，TEB-SN-NP型阀和TES型阀亦可与Z-BM-KZ分体式轴卡配合使用实现闭环轴控制功能。
DLHZO:
规格:06通径-ISO 4401
流量:70 lmin
压力:350 bar
DLKZOR:
规格:10通径-ISO 4401
流量:130 lmin
压力:315 bar
一般说明
Atos数字式比例阀获得CE认证标志，符合应用规范标准（如抗磁性/抗干扰EMC指令)。
安装、布线和启动程序必须按照技术样本FS900和E-SW-*编程软件中包含的用户手册中所示的一般规定执行。
阀参数设置和编程工具
阀的功能参数和配置，易于通过Atos E-SW编程软件进行设置和优化，E-SW软件可通过USB接口连接到数字放大器上。
对于现场总线型，当放大器通过总线接口连接到机器中央单元时，软件通过连接USB接口对阀进行参数设置。
根据放大器的选项，软件有以下不同版本(见样本GS500):
E-SW-BASIC支持: NP(USB) IL(IO-Link) PS(Serial) lR(Infrared)
E-SW-FIELDBUS支持: BC(CANopen) BP(PROFIBUS DP)EH (EtherCAT)EW(POWERLINK)El(EtherNetMP)EP(PROFINET)
E-SW-*/PQ支持:带SP,SF,SL复合控制的阀(如E-SW-BASIC/PQ)
警告:放大器的USB接口不是隔离的!对于E-C-SB-USB/M12电缆，强烈建议使用隔离适配器对PC进行保护
智能调节
智能调节允许调整阀动态响应，以匹配不同的性能要求。阀可提供3种用于阀芯控制的出广设置:
动态设置快速响应时间和高灵敏度以获得佳动态性能。默认出厂设置用于换向阀。
平衡设置平均响应时间和灵敏度适用于大多数应用场合。
平滑设置响应时间和灵敏度减弱，以在苛刻应用场合或受电子干扰环境中改善控制稳定性。
智能调节设置可以通过软件或现场总线从动态（默认）切换到平衡或平滑;如果需要，性能可以进一步定制，直接调整每个单独的控制参数。
5IO-LINK -仅对TEB型
IO-Link允许阀和机器中央单元之间进行低成本的数字通信。该阀通过低成本非屏蔽电缆直接连接到YO-Link.主机的端口（点对点连接），用于数字参考信号、诊断和设置功能。IO-Link主机作为一个枢纽，通过现场总线与机器中央单元交换此信息。
6现场总线-仅对TES型，
现场总线接口允许比例阀与机器控制单元直接通讯，用于数字参考信号、诊断信号进行控制和设置功能参数。这些可通过现场总线或主插头上提供的模拟信号对阀进行操作。
7PIQ复合控制–仅对TES型阀，
S*选项在比例换向阀流量调节基础功能上，增加了压力闭环控制(SP）或力闭环控制(SF或SL)。根据液压系统的实际状况，通过专有的计算程序对压力(力)复合控制进行转换。
所需压力传感器和电子放大器连接插头也可提供（(选项SP需一个压力传感器，选项SF需2个压力传感器，选项SL需1个负载传感器)。压力复合控制(SP)仅适用于特定安装条件。
主配12芯插头和z选项相同，但加上两个模拟信号接线专门用于压力(力）控制。
轴控制器
TEZ型数字式伺服比例阀集成电子放大器和轴控制器，可与配备模拟型、编码式或SSl数字式位置传感器的执行器配合实现位置闭环控制。S’选项在位置控制基础上增加了P/Q复合控制。
Atos也可提供成套伺服执行器，它包括伺服油缸，数字式伺服比例阀和轴控制器，整套装备并测试。
安全选项–仅对TES型阀
Atos比例换向阀系列，提供功能安全选项/U和/K，旨在实现安全功能，降低系统过程控制中的风险。通过TUV认证，符合IEC 61508至SIL3和ISO 13849至4类，PLe的要求
安全型双电源，选项/U:放大器有单独的电源用于逻辑级和电磁铁。通过切断电磁铁的电源达到安全状态，同时电子设备保持激活状态以实现监控功能和现场总线通信。
安全功能通过开/关信号实现，选项/K︰在禁用命令下，放大器检查阀芯位置，只有当阀处于安全状态时，它才提供开/关确认信号。
主要特征
安装位置    任意位置
安装面粗糙度符合ISO 4401标准    可接受的粗糙度指标:Ra≤0.8，推荐Ra 0.4-平面度0.01/100
MTTFd值符合EN ISO 13849标准    150年
环境温度范围
标准型= -20℃ ~+60℃/PE选项=-20℃ ~+60℃/BT选项= -4O℃ ~ +60℃
存储温度范围
标准型=-20℃ ~+70℃/PE选项=-20℃ ~ +70℃/BT选项=-40℃ ~+70℃
表面防护    镀锌层黑色钝化,电镀处理(放大器壳体)
耐腐蚀性    盐雾试验(EN IsO 9227标准)>200h
遵守细则
CE认证，符合EMC指令2014/30/EU(抗干扰:EN 61000-6-2;抗磁性:EN 61000-6-3)
RoHs指令2011/65/EU，新版2015/863/EU
REACH规则(EC)n°1907/2006
液压特性–基于油温50°℃，ISO VG46矿物油
阀型号    DLHZO    DLKZOR
压力极限[bar]    P,A,B口= 350;    P,A,B口=315;
    T= 210 (/Y外泄为250)Y = 10  T= 210 (/Y外泄为250)Y = 10
响应时间[ms]    ≤10    ≤15
滞环    ≤0.1[大调节量的%]
重复精度    ±0.1[大调节量的%]
温漂    在△T= 40°C时，零点漂移≤1%
电气特性
电源
额定:+24VDc
整流和滤波: VRMS = 20 ~32 VMAX(大峰值脉冲10 %VPP)
大功耗    50 w
电磁铁大电流    DLHZo=2.6A    DLKZOR = 3A
20℃时线圈电阻R    DLHZO= 3~3.3    DLKZOR = 2.2~2.4
模拟输入信号
电压:范围±10VDc (24 VMAx极限值)输入阻抗:Ri>50kQ
电流:范围士20mA     输入阻抗: Ri=50OQ2
监测输出信号
输出范围:
电压士10VDc @max 5mA                        电流士20mA @max 500Q负载电阻
使能输入信号    范围: 0~5VDc(关闭状态)，9~24VDc(开启状态)，5~9VDc(不接收)﹔输入阻抗: Ri>10k
故障输出信号    输出范围:O~24VDc (开启状态>[电源–2V];关闭状态<1V)@max 50 mA不允许外部负电压(例如感应负载)
压力/力传感器电源(仅对SP,SF,SL)      +24VDc @ max 100 mA
警告    电磁铁未连接/短路,带电流参考信号时电缆断开，温度过高/过低,阀芯传感器故障，警告历史存储功能
绝缘等级    H级(180C)电磁线圈表面发热必须遵守欧洲标准ISO13732-1和EN982规范
保护等级符合DIN EN60529标准    lP66/IP67带匹配插头
负载因子    连续工作(ED=100%)
隔热处理    电子器件PCB板带隔热涂层
附加特征    电磁铁电流带短路保护;3个led灯用于诊断功能（仅对TES) ;阀芯位置控制(SN)或压力/力控制(SP,SF,SL)通过电磁铁快速切换采用P.I.D电流控制;电源带反极性保护
建议接线电缆    LiYCY屏蔽电缆
注释:从电子放大器通24VDC电源启动到阀开始工作要求长时间为800ms(取决于通讯类型)。在这段时间内，到阀线圈的电流为0。
密封和油液
密封，推荐油液温度
NBR密封(标准型)-20C~+6oc，带HFC油液=-20°℃~+50℃
FKM密封(/PE选项)= -20℃~+80℃
NBR低温密封(/BT选项)=-4O℃~+60℃，带HFC油液=-40C~+50℃
推荐粘度    20~100mm2s-大允许范围15~380mm2/s
油液高清洁度
正常工作    ISO4406标准，18/16/13 NAS16387级
更长寿命    ISO4406标准，16/14/1 1 NAS16385级
油液种类    适合密封类型    种类    参考标准
矿物油    NBR,FKM,NBR低温    HL,HLP,HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR,NBR低温    HFC    ISO 12922
液压选项
B=电磁铁，集成式数字放大器和位置传感器在A口侧。关于液压机能和参考信号。
Y =当T口压力超过210bar时必须选用此选项。
电子放大器选项-不适用于TEB-SN-IL
F=此选项允许监测放大器的终故障状态，例如电磁铁短路/未接，选项八时参考信号电缆断裂，阀芯位置传感器损坏等。
l=输入信号和监测信号为4~20mA电流信号，代替标准的:10VDC。
输入信号还可通过软件选择电压或电流形式，大范围分别为±10V或±20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/l选项。在输入电流信号电缆断裂情况下，阀会停止工作。
Q=此选项允许在不切断到电子放大器电源的情况下，停止阀工作。在禁用命令下，电磁铁电流归零，阀芯移动到静止位。
建议在机器循环工作期间必须频繁禁止阀所有工作情况下使用选项/Q。
Z=放大器配用12芯主插头，除具有上述特性外，另外还有:
故障输出信号
使能输入信号
重复使能输出信号–仅对TEB-SN-NP(见19.8节)放大器逻辑级和通讯级电源–仅对TES。
C=选项/C时压力(力）传感器输出为4~20mA电流信号，而不是标准的±10VDC。
输入信号可通过软件选择电流和电压形式，大范围是±10VDc或士20mA。
电源和信号描述
阀放大器的电子输出信号〈如故障或监测信号）禁止直接驱动作为安全功能的启用信号，如控制机器安全型元件的开/关。
电源(V+和V0)
电源必须足够的稳定或经整流和滤波:若单相整流器，须至少接1000QuF/4DV电容滤波;若三相整流器，须接47OOuF4DV电容滤波。
警告：每个放大器电源需要串联保险丝: 2.5A保险丝。
放大器的逻辑级和通讯电源(VL+和VLO)-仅对TES型/Z选项和TES-SP,SF,SL总线型
放大器的逻辑级和通讯电源必须足够的稳定或经整流和滤波︰若单相整流器，须至少接1000uF/4OV电容滤波;若三相整流器，须接47COpF/4OV电容滤波。
切断针脚1和针脚2电磁铁电源可中断针脚9和针脚10上的放大器逻辑级独立电源，但诊断功能、USB和总线通讯接口仍保持激活。
警告：每个放大器的逻辑级和通讯电源处需要串联保险丝:使用500mA快熔保险丝。
流量参考输入信号(Q_输入+)
放大器根据外部参考输入信号闭环控制阀芯位置。
输入参考信号根据阀的型号出厂预调，默认配置标准型为士10Voc和/I选项为4-20mAo信号输入范围可通过软件选择电压信号和电流信号，大范围为±10VDc或±20mA。
带有现场总线接口的放大器可以通过软件设定直接接收来自机器控制单元（总线控制器）的参考信号。在这种情况下，模拟型参考信号输入可以被用作开关信号输入范围为0~24VDCo
压力或力参考输入信号(F_输入+)–仅对TES-SP,SF,SL
F_输入+信号(针脚7)的功能取决于所选放大器的参考信号和压力/力闭环控制。参考输入信号根据所选阀的型号出厂预设，标准型的默认值为±10VDc，/I选项为4~20mA。
输入信号可通过软件选择电压和电流形式，大范围为±1OVDc或±20mA。
放大器带总线通讯接口，可直接通过软件从机器控制单元（总线通讯接口）接收输入参考信号。模拟参考输入信号可被用于开关指令，输入范围为0~24VDc。
流量监测输出信号(Q_监测)–不适用于/F
放大器会产生一个模拟输出信号，与实际阀芯位置信号成比例:监测输出信号可通过软件设置，用来显示放大器上的其它信号(如模拟信号，现场总线信号，先导阀芯位置信号)。
监测输出信号根据所选阀的型号出厂预设，标准型的默认值为±10Voc，/l选项为4~20mA。输出信号可通过软件配置电压和电流，大范围为±10VDc或土20mA。
压力或力监测输出信号(F_监测)–仅对TES-SP,SF,SL
放大器产生一个模拟输出信号与压力/力复合控制信号成比例;监测输出信号可通过软件设置显示放大器的其它信号(如模拟参考信号，力参考信号)监测输出信号根据所选阀的型号出厂预设，标准型的默认值为±10Voc，/I选项为4~20mA。
输出信号可通过软件配置电压和电流，大范围为±10VDc或±20mA。
使能输入信号（使能)–不适用于标准型和/F
要使放大器开始工作，在针脚3(针脚C)输入24Voc电源:使能输入信号可以启动停止供给到电磁铁的电流，而不切断放大器供电电源;当阀由于安全原因需停止时，它可以被用以激活通讯或放大器的其它功能，这种情况不符合IEC 61508和ISO13849标准。
使能输入信号可通过软件选择作为通用数字输入信号。
重复使能输出信号(R_使能)–仅对TEB-SN-NP型带/Z选项
重复使能被用作输出使能输入信号的重复信号。
故障输出信号（故障)–不适用于标准型和/Q
故障输出信号显示放大器的故障状态（电磁铁短路/不接，4～20mA输入信号时电缆断裂，阀芯位置传感器电缆断裂等)。
故障出现时对应的信号为0VDc,正常工作对应的信号为24VDC 。
故障状态不受到使能输入信号的影响。故障输出信号可通过软件选择作为数字输出信号。
远程压力/力传感器输入信号–仅对TES-SP,SF,SL
模拟型远程压力传感器或力敏元件可直接连接到放大器上。
模拟型输入信号根据阀的型号出厂预设，标准型的默认值为±10VDc，IC选项为4~20mA。
输入信号可通过软件选择配置电流和电压，大范围是士10VDc或±20mA。
根据特殊应用场合的要求，参考压力/力传感器的特征来选择传感器类型。
多重PID选择(D_INO和D_IN1)-仅对TES-SP,SF,SL NP型
主插头上有两个开关输入信号，用于选择四个压力(力）PID参数设置中的一个，并存储在放大器中。在机器循环工作期间切换压力PID的主动设置可以优化系统在不同液压工况(体积、流量等)下的动态响应。
在针脚9和/或针脚10上提供24VDc或0 VDc，以选择其中一个PID设置参数。
IO-LINK信号描述–仅对TEB-SN-IL
IO-Link通信电源(L+和L-)
IO-Link主机为IO-Link通信提供的24 VDC电源。
大功耗:2w
电源L+、L-与P24、N24的内部电源隔离
用于放大器逻辑级和阀调节的电源(P24和N24)
IO-Link主机为阀调节、逻辑级和诊断提供的24 VDc电源。
大功耗:5ow
电源P24、N24与L+、L-的内部电源隔离
IO-Link数据线(C/Q)
C/Q信号用于建立IO-Link主机和阀之间的通信。
输入/输出总线通讯接口
两个现场总线通讯接口可始终用于数字式放大器BC、BP、EH、EW、EI、EP。
这一特点在安装简单、减少布线以及避免使用昂贵的T型接口方面具有相当大的技术优势。
对于BC和BP型，现场总线接口有一个内部直通连接，可以像现场总线网络终端一样使用外部终端。
对于EH、EW、EI和EP型，不需要外部终端:每个接口为内部终端。
意大利ATOS阿托斯数字式伺服比例换向阀订货型号：
DLHZO-TE-040-L31 40
DLHZO-TE-040-L71/I 40
DLHZO-TE-040-V31 40
DLHZO-TEB-SN-NP-040-L51
DLHZO-TEB-SN-NP-040-T51/IQ 20
DLHZO-TEB-SN-NP-040-L71 10
DLHZO-TEB-SN-NP-040-L71/F
DLHZO-TEB-SN-NP-040-L71/I /PE
DLHZO-TEB-SN-NP-040-L73 10
DLHZO-TES-SP-NP-040-L31
DLHZO-TES-SL-BP-040-V11 50
DLHZO-TES-SN-BP-040-L13/L11
DLKZOR-TE-160-L71/I
DLKZOR-TEB-SN-NP-140-L71
DLKZOR-TEB-SN-NP-140-L71/I
DLKZOR-TEB-SN-NP-140-L71/FI
DLKZOR-TEB-SN-NP-140-L73
DLKZOR-TEB-SN-NP-140-L73/IZ

意大利阿托斯ATOS外啮合齿轮泵
PFG齿轮泵
外啮合定量齿轮泵
PFG是定量外啮合齿轮泵，轴向液压平衡，具有结构简单、耐用、低噪音等特点。
适用于符合液压油，以及具有类似润滑性能的合成液。
排量范围宽,排量从1.4至52cmR/rev。高压力可达230bar。
工作特性:在1450rpm，基于油温50℃，Iso VG46标准液压油条件下测得
型号     排量cm3rev     压力   转速范围rpm      流量l/min      功率kW
PFG-114    1,4    220bar    800 - 6000    2    0,8
PFG-120    2,1    220bar    800 - 6000    2,8    1,2
PFG-128    2,8    220bar    800 - 5000    3,7    1,6
PFG-135    3.5    220bar    800 - 5000    4,7    2,1
PFG-142    4.1    210bar    800 - 4000    5.7    2.4
PFG-149    5.2    210bar    800 - 4000    7,2    3
PFG-160    6,2    200bar    800 - 3800    8.5    3,4
PFG-174    7,6    170bar    600 - 3200    10,5    3.5
PFG-187    9,3    160bar    600 - 2600    13    4,1
PFG-199    11    140bar    600 - 2200    15,2    4,2
PFG-207    7,0    230bar    800 - 4000    9,7    4,4
PFG-210    9,6    220 bar    600 - 3000    13,2    5,7
PFG-211    11,5    220 bar    600 - 4000    15,8    6,8
PFG-214    14,1    210bar    600 - 4000    19,5    8
PFG-216    16    210bar    600 - 4000    22    9
PFG-218    17.9    200bar    500 - 3600    24,6    9,6
PFG-221    21    180bar    500 - 3200    29    10,2
PFG-227    28,2    150bar    500- 2500        38,7    11,4
PFG-327    26    230bar    500 - 3000    35,8    16,2
PFG-340    39    220bar    500 - 3000    54    23,3
PFG-354    52    200bar    400 - 2400    71,5    28
PFG型齿轮泵的主要参数:
安装位置    任何位置
轴上载荷    在轴上不允许有轴向和径向载荷，联轴器应能吸收峰值负载。
环境温度    从-20℃到+70℃
油液种类    符合DIN51524~535的液压油
建议粘度:
大冷起动粘度    800mm2/s
全负荷时大粘度    100mm2/s
运行期间粘度    24mm2/s
全负荷时小粘度    10 mm2/s
油液清洁度    符合ISO19/16标准(建议用精度为25 u m和βz≥75的过滤器)
油液温度    标准密封:-20℃~+60℃，WG密封-20℃~+50℃，/PE密封:-20℃~+80℃
意大利阿托斯ATOS外啮合齿轮泵dhxh :
PFG-142-D
PFG-160-D
PFG-160-D-RO
PFG-174-D
PFG-187-D
PFG-199-D
PFG-218-D
PFG-327-D-RO
PFG-354-D


意大利ATOS阿托斯压力传感器
E-ATR-8型压力传感器
模拟型，用于开环和闭环系统
E-ATR-8
此压力传感器检测液压油的静态和动态压力，并输出相应的电压或电流信号。
传感器由内部电阻桥式电路①组成，具有高抗过载及抗峰压的特点。
集成电子电路提供一个经过放大的电压或电流信号输出。输出信号和液压压力成比例，
并且带温漂补偿功能。
E-ATR-8配备带有集成传感器和放大器的压力控制数字比例阀，REB/RES型式。
还可以和其它Atos数字式比例阀配合使用，形成闭环压力控制:
与PE(R)S型变量轴向柱塞泵配合使用(见样本AS170部分)
·具有额外压力闭环控制的方向控制阀，SP和SF选项，TES/LES型
(见样本FS500部分)特性:
出厂预设和校准
标准5芯M12型插头③防护等级为IP67
带EMC标准认证的CE标志
主要特性
压力测量范围  0~60/100/160/250/400bar;注释:负压力会损伤压力传感器
过载压力  2倍满量程，不超过600bar
爆裂压力  5倍满量程，不超过1700bar
响应时间  2 ms
温度范围  工作温度-40℃~+100℃;储存温度-4O℃~+100℃;油液温度-40℃~+100℃
温漂  @零点:≤+0.025%FS/Cmax ;@满度:≤+0.025%FS/Cmax
精度  ≤±1.2 % FS
非线性  ≤土0.5%FS (BFSL)符合IEC61298-2
介质兼容性  符合DIN 51524....535标准的液压油;
电源  额定24 VDc，标准型14~30 VDc(选项/为8~30 Voc); lmax 25mA
输出信号  标准:电压输出信号0~10V(3针)，小负载>大输出信号/1mA选项:电流输出信号4~20mA(2针)，大负载≤(电源–8V)/0.02mA
接线保护  防止电源极性接反或防止输出信号短路
材料  湿式部分:不锈钢316L(传感器部分为13-8 PH);密封:FPM/FKM
重量  大约57g
电磁兼容性标准(EMC)  符合2014/30/UE规范；抗干扰性(组1，B级)和抗磁性(工业应用场合)EN61326
使用寿命  1x10负载循环
MTTF  > 100年
遵守细则  RoHs指令2011/65/EU，新版2015/65/EUREACH规则(EC)n°1907/2006
耐震性能  20g DIN EN 60068-2-6标准20~2000Hz
抗振性能  40g/6ms/半正弦曲线DIN EN 60068-2-27标准
防护等级  IP67带可交换插头
液压连接  1/4”GAS- DIN 3852(压力孔为0.6mm)
电气连接  类型: 5芯M12型90度(DIN 43650-C标准)带PG7型密封电缆夹，电缆大直径6mm；防护等级:EN 60529标准，IP67 ;绝缘等级VDE 0110-C标准
注释:FS=满量程;BFSL=佳拟合曲线
安装和调试
警告
E-ATR-8型传感器必须安装在尽可能靠近压力测量点的位置，注意油流不是湍流的。
调试
将压力传感器安装在液压管路上。
意大利ATOS阿托斯压力传感器订货型号：
E-ATR-8/160 10

意大利ATOS阿托斯叠加式单向阀
HR,KR,JPR型叠加式单向阀
直动式或先导式，ISO 4401标准，06，10，16和25通径
HR,KR为单向阀，有直动式或先导式两种形式。
JPR为先导式单向阀。
对于KR型中的某些型号可以按要求提供可选的预卸压形式。
HR-0= 06通径:流量高达60lmin,压力高达350bar。
KR-0 = 10通径:流量高达120I/min，压力高达315bar。
JPR-2 =16通径:流量高达200I/min，压力高达350bar。
JPR-3 =25通径:流量高达300l/min，压力高达350bar。
此类阀适用于液压油或具有类似润滑特性合成液的液压系统中。
主要特征，密封和油液-
安装位置  任意位置
安装面参数要求  粗糙度Ra0.4，平面度0.01/100 (Iso 1101)
MTTFd值符合EN ISO 13849标准  150年
环境温度范围
标准型= -30℃~+70°℃  /PE选项= -20℃~+70℃  /BT选项= -40℃~+70°℃
密封，推荐油液温度
NBR密封(标准型)=-20℃~+60℃，带HFC油液=-20℃~+50℃
FKM密封(/PE选项)=-20℃~+80c
HNBR密封(/BT选项)=-40℃~+60℃，带HFC油液=-40℃~+50℃
推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度  ISO4406标准21/19/16 NAS 1638 10级，安装过滤精度为25um的进油过滤器.(B10≥75推荐值)
油液种类    适合密封类型    种类    参考标准
矿物油    NBR,FKM,HNBR    HL,HLP,HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR，HNBR    HFC    ISO 12922
意大利ATOS阿托斯叠加式单向阀订货型号：
HR-012 50
SHR-012/4 10S
KR-012/4 35
KR-012/4 35 PE

意大利ATOS阿托斯电磁阀
DHI型电磁换向阀
直动式,ISO 4401标准，06通径
滑阀型，两位或三位，直动式，带北美认证标准cURus电磁铁。
电磁铁组成部分:
湿式法兰芯管，直流和交流通用，带手动应急按钮。
直流线圈之间和交流线圈之间，无需工具易于替换。
标准型线圈保护等级为IP65，可选的线圈保护等级为IP67，带AMPJunior Timer插头或加长引线插头。
有多种可互换阀芯。
腔型阀体壳体铸造成型，内部流道更大。
安装界面: ISO 4401标准，06通径
流量: 60l/min
压力:350bar
阀机能
61=单电磁铁,中位加端位，弹簧对中
63=单电磁铁，2端位，弹簧偏置
67=单电磁铁，中位加端位，弹簧偏置
70=双电磁铁，2端位，无弹簧
71=双电磁铁，3位，弹簧对中
75=双电磁铁，2端位，机械定位
77=双电磁铁，中位加端位，无弹簧
主要特征，密封和油液
安装位置  除脉冲操作时的-*70(无弹簧)型阀必须水平安装外，其余任意位置
安装面参数要求  粗糙度指标Ra0.4,平面度0.01/10o (Iso 1101标准)
MTTFd值符合EN ISO 13849标准  150年
环境温度  标准型=-30C ~+70℃;/PE选项=-20C ~+70℃;/BT选项=-40℃~ +70℃
密封,推荐油液温度
NBR密封(标准型)= -20°℃ ~ +60°C,对HFC液压油=-20°C ~ +50°℃
FKM密封(/PE选项)=-20°C ~ +80℃
HNBR密封(/BT选项)= -40°C~+60°℃,对HFC液压油= -40°C~+50°C
推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度  ISO 4406标准21/19/16 NAS 1638 10级,安装过滤精度为25yum的进油过滤器,(B10≥75推荐值)
液压油        密封类型        类别        参考标准
矿物油    NBR,FKM,HNBR    HL,HLP,HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR,HNBR    HFC    ISO 12922
工作压力    P,A,B口: 350 barT口:120 bar
流量    60 lmin
线圈特征
绝缘等级    符合欧洲EN ISO 13732-1和EN ISO 4413标准，线圈表面温度为H( 180℃)级
保护等级符合DIN EN 60529标准    IP65(带666,667,669插头或E-SD正确安装)
相对负载因子    100%
电压波动范围    ±10%
认证标准    cURus
备注
选项
A=电磁铁安装在油口B端(仅对单电磁铁阀)。对标准型，电磁铁安装在油口A端。
WP=带用橡胶帽保护的应急手动按钮。
警告：公手动应急按钮仅在T口压力低于50bar时才可以操作。
WPD/H =带机械定位的手动应急按钮，需单独订货；
FIl, FV = 带接近式或感应式位置开关用于监测阀芯位置；
MV, MO =带辅助手柄位置垂直(MV) 或水平(MO。
DIN 43650的电气电子插头型号，需单独订货
666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。
667=同666，但内置信号指示灯
669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC 110V和230V-lmax 1A)
E-SD = 可消除电磁铁断电时的电磁干扰的电子插头
特殊类型阀芯
0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。
1,4,5和58阀芯也有1/1,4/8,5/1和58/1型。它们都具有特殊的形状，以减少切换时液压冲击。
1,3,8和1/2阀芯也有1P,3P,8P和1/2P，可限制阀芯的内泄漏。
1/9型阀芯在不得电时封闭油口，同时避免由于内泄造成A口和B口增压。
其它类型阀芯也可按要求供货。
工作极限-基于50℃时，ISO VG46液压油测得
曲线是在热的电磁铁、供电电压低值(Vnom-10%）时获得。工作曲线是指阀内流量均衡的情况，即P→A和B→T的流量相等。若流量不均衡或阀有控制切换时间装置时，工作范围相应减少。
节流插件（需单独订货)
当应用于特殊应用场合时，阀的P.A.B口必须安装节流插件，如有长软管或有蓄能器存在的场合，当阀切换时瞬间峰值超过大工作极限时。
意大利ATOS阿托斯电磁阀订货型号：
DHI-0711 23
DHI-0713 23
DHI-0713 23/PE
DHI-0713P/WP 23/PE
DHI-0714 23
DHI-0631/2 23/PE
DHI-0631/2/A 23
DHI-0631/2/WP 23
DHI-0631/2P 23 24VDC
DHI-0631/2P/AWP 24 24VDC
DHI-0639/O 23 24VDC
SDHI-0710 23
SDHI-0713 23
SDHI-0631/2 23
DHI-0631/2/FI/NC-X 24DC 27
阿托斯交流电磁阀DKE-1711 AC 10
