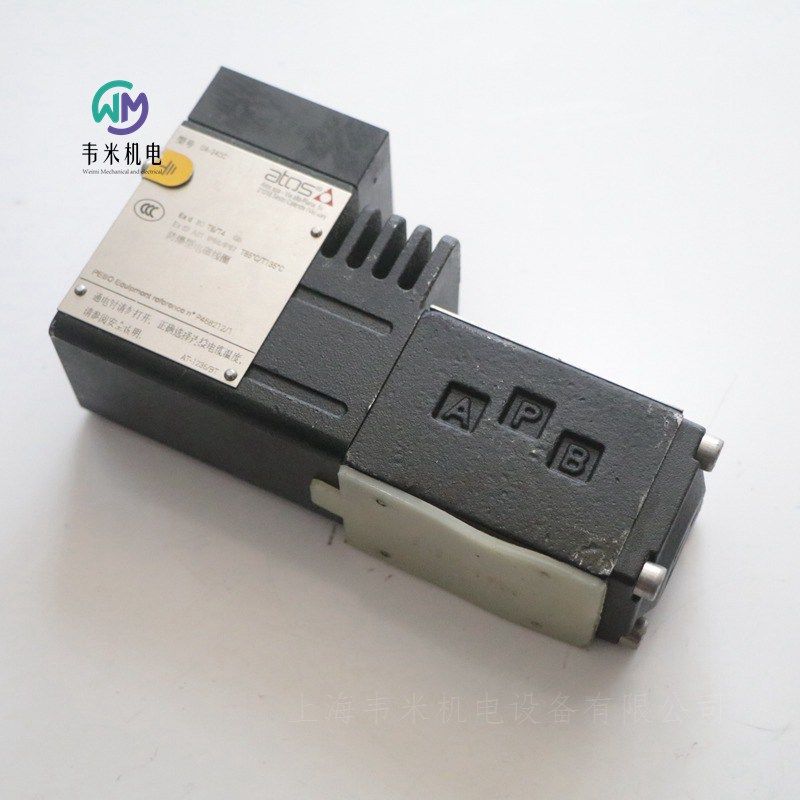

ATOS防爆电磁阀DHA-0631/2/M 24DC 26/BT，现货库存，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！
  意大利ATOS阿托斯防爆型电磁换向阀
开关型，直动式，滑阀芯–通过ATEX,IECEx,EAC,PESO或cULus认证
DHA
开关型，滑阀芯，直动式操作换向阀，配有防爆型电磁铁,通过防爆认证，可在具有潜在爆炸性环境的危险工况中安全操作。
认证证书:
ATEX,IECEx,EAC和PESO多重认证适用于天然气组Ⅱ2G和粉尘类Ⅱ12D·
ATEX和IECEx多重认证
适用于天然气组IM2 (矿井用)
cULus北美认证
适用于天然气组C&D
DHA型阀符合SIL IEC 61508标准(TUV认证)电磁阀的隔爆型外壳可防止意外的内部火花或失火向外部环境传播。
电磁铁同样被设计成可在分类范围内限制表面温度。
规格:06通径–-ISO 4401
标准流量:70 l/min
压力:350 bar
主要特征
安装位置  任意位置
安装面粗糙度符合ISO 4401标准  可接受的粗糙度指标，Ra≤0.8，推荐Ra 0.4-平面度0.01/100
MTTFd值符合EN ISO 13849标准  150年
环境温度
标准型=-20℃ ~+70℃ /PE选项=-20℃ ~+70℃/BT选项=-40℃ ~+70℃
存储温度范围
标准型=-20℃ ~ +80℃/PE选项=-20℃ ~+80℃/BT选项=-40℃~+70℃
表面防护  镀锌层黑色钝化–盐雾试验(EN ISO 9227标准)>200h
遵守细则
防爆保护
隔爆型外壳“Ex d”
粉尘燃点保护外壳“Ex t”
RoHs指令2011/65/EU，新版2015/65/EU
REACH规则(EC)n°1907/2006
液压特性
工作压力  P,A,B口: 350 bar;T口:210 bar
流量  70 l/min
电气特性
阀型号    DHA    DHA/M    DHA/UL
电压编码VDC 士10%  12Dc,24Dc,28Dc, 48DC,11oDC,125DC,220Dc  12Dc,24DC,110DC,125Dc,220Dc
VAC 50/6O Hz 士10%  12AC,24AC,110AC, 230AC  12AC,24AC, 110AC,230Ac
20℃时功耗    8w    12w
线圈绝缘等级    H级
相关电缆夹保护级别    IP66/67，符合DIN EN60529标准  防雨外壳，UL认证
负载因子    100%
对于交流电源，电磁铁内置整流电桥
对于60 Hz的电源频率，110AC和230AC的电磁阀的额定电源电压必须分别为115/60和240/60
密封和油液
密封，推荐油液温度
NBR密封(标准型)=-20℃~+6O℃，带HFC油液= -20°℃~+50°c
FKM密封(PE选项)= -20℃~+80℃
HNBR密封（/BT选项)=-40℃~+60°℃，带HFC油液=-40℃~+50℃
推荐粘度  15~100mm2/s -大允许范围2.8~500mm2/s
油液高清洁度  IS0 4406标准，20/18/15 NAS 1638 9级。
油液种类    适合密封类型    种类    参考标准
矿物油    NBR,FKM,HNBR    HL,HLP,HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU,HFDR    ISO 12922
含水抗燃油液    NBR,HNBR    HFC    ISO 12922
油液的点火温度必须比电磁铁表面高温度高50℃
含水抗燃油液的性能极限:
大工作压力=210 bar
高油液温度= 50℃
防爆认证
警告:若终用户或非合格人员对阀进行维护，则认证将失效。
电缆规格和温度–电源和接地电缆必须符合以下特性
多重认证组Ⅰ和组Ⅱ
电源:线圈连接线截面=2.5mm2
接地:内部接地线横截面=2.5mmi
外部接地线横截面=4mmi
cULus认证:
适用于Ⅰ级Ⅰ区，天然气组C
符合UL1309认证标准的船舶用编织电缆·镀锡铜绞线
铜丝编织层
编织层整体防渗套
任何列出的(UBVZ/UBVZ7）船用电缆，额定电压为300V min，15A min。3c 2.5 mm2(14 AWG)，适用温度范围至少为-25C至+110C( "/BeT型号要求温度范围为-40℃至+110℃)。
对于I类线路，只有当低于10A的保险丝连接到电磁铁接线的负载端时，才允许使用3C 1.5 mm2AWG 16电缆规格。
选项
A=电磁铁安装在油口B端(仅对单电磁铁阀)
O=水平电缆接口，在垂直空间有限的情况下选择
WP =带橡胶保护帽的加长应急手动按钮
手柄选项
MV=辅助垂直手柄
该选项允许在没有电源的情况下，即在调试、维护或紧急情况下操作阀。
当阀由电动操作时，手柄保持在静止位置
手柄的操作不会影响原阀的性能
AMV=在B口侧安装垂直手柄
备注:
选项MV和AMV仅适用于机能61,61/A,63,63/A,71和阀芯形式为0,0/2,1,1P,1/2,1/2P,3,3P,4,7不适用于和WP选项组合使用。
MV选项和AMV选项允许在没有电源的情况下操作阀。
有关带手柄选项的DHA型的详细说明。
可使用的组合选项:/AO,/AWP,/OWP,/AMV,/OMV,/AOWP,/AOMV。
意大利ATOS阿托斯防爆型电磁换向阀订货型号：
DHA-0631/2/M 24DC 25
DHA-0631/2/M 24DC 26
DHA-0631/2/M 24DC 26/BT
DHA-0631/2P/M 24DC 26
DHA-0631/2/NPT 24DC 25
DHA-0711/GK 230AC 26

意大利ATOS阿托斯电磁阀
DLEH和DLEHM型电磁换向阀
锥阀芯零泄漏型，直动式，ISO 4401标准，06通径
锥阀型，直动式，适用于要求零泄漏的液压系统。
以下型号可提供更高的机能。
06通径底板安装型:
DLEH: 2通或3通型，流量12l/min
DLEHM: 3通型，流量30l/min
集成插装式，易于安装在液压阀组中
CART LEH:2通或3通型，流量12l/min
CART LEHM: 3通型，流量30l/min此类阀由湿式螺纹电磁铁驱动，可提供DC或RC(整流)电磁铁，符合北美cURus认证标准。
标准线圈保护等级为IP65
流量:
12 l/min (DLEH,LEH)
30 l/min (DLEHM,LEHM)
压力:
350 bar (DLEH, LEH)
315 bar (DLEHM,LEHM)
方向控制阀，锥阀型:
DLEH =ISO 06通径,流量:12 lmin
DLEHM = ISO 06通径,流量:30 lmin
CART LEH=插装式,流量12 l/min
CART LEHM=插装式,流量30 l/min
主要特征，密封和油液
安装位置  任意位置
底板表面精度  粗糙度指标Ra0.4,平面度0.01/100 (Iso 1101标准)
MTTFd值符合EN ISO 13849标准  150年
环境温度  标准型= -30°℃~ +70°C;/PE选项= -20C ~+70°C; /BT选项= -40°C ~+70°℃
密封,推荐油液温度
NBR密封(标准型)=-20°℃ ~ +60°℃,对HFC液压油= -20°℃ ~+50°℃
FKM密封(/PE选项)=-20°C~ +80°C
HNBR密封(/BT选项)=-40°C ~+60°℃,对HFC液压油= -40°C~ +50°C
推荐粘度  15~100mm²/s-大允许范围2.8~500mm²/s
油液清洁度  ISO4406标准21/19/16口NAS 1638 10级,安装过滤精度为25um的进油过滤器,( β 10≥75推荐值)
液压油        密封类型        类别        标准
矿物油    NBR,FKM,HNBR    HL,HLP,HLPD, HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HIFDU,HFDR    ISO 12922
含水抗燃油液    NBR，HNBR    HFC    ISO 12922
工作压力  DLEH,LEH:P,A,B口为350bar;DLEHM,LEHM: P,A,B口为315bar;T口为210bar
流量  DLEH,LEH: 12lmin;DLEHM,LEHM: 30lmin，见8节工作极限
内泄漏量  高工作压力下，少于5滴/分(≤0.36cm3/min)
线圈特征
绝缘等级  符合欧洲EN ISO 13732-1和EN ISO 4413标准，直流线圈表面温度为H(180℃)级
保护等级符合DIN EN 60529标准  IP65(带666,667,669插头正确安装)
相对负载因子  100%
电压波动范围  ±10%
认证标准  cURus北美认证标准
备注选项
WP=带用橡胶帽保护的应急手动按钮
警告：仅对T口压力低于50bar时选用应急手动按钮
R=(仅对DLEH)P口带单向阀。
S=(仅对DLEH和CART LEH）锥阀芯中间过滤机能为正，在阀切换时减少内部泄漏量，安全应用场合（盲堵锁定）不带应急手动按钮。
意大利ATOS阿托斯电磁阀订货型号：
DLEH-3A 20
DLEH-3C 20

意大利ATOS阿托斯电磁阀
DHE型电磁换向阀
直动式，高性能，ISO 4401标准，06通径
滑阀型，两位或三位，直动式，带北美认证标准cURus高性能螺纹电磁铁。
电磁铁组成部分:
湿式螺纹芯管，直流和交流芯管不一样，带手动应急按钮。
直流线圈之间或交流线圈之间可互换，在没有工具的情况下易于替换。
标注型线圈保护等级为IP67，可选的线圈保护等级为IP67，带AMP Junior Timer插头或加长引线插头。
备有一系列不同阀芯机能的可互换的阀芯。
3腔型阀体壳体铸造成型，内部流道更大。
安装界面: ISO 4401标准，06通径
流量: 80l/min
压力: 350bar
阀机能
61=单电磁铁，中位加端位，弹簧对中
63=单电磁铁，2端位，弹簧偏置
67=单电磁铁，中位加端位，弹簧偏置
71=双电磁铁，3位，弹簧对中
75=双电磁铁，2端位，机械定位
液主要特征，密封和油液
安装位置  任意位置
底板表面精度  粗糙度指标RaO.4,平面度0.01/10o (Iso 1101标准)
MTTFd值符合EN ISO 13849标准  150年
环境温度  标准型=-30°C~+70°C;/PE选项=-20C ~ +70°C;/BT选项= -40°C~ +70°c
密封,推荐油液温度
NBR密封(标准型)= -20°C~ +60°℃,对HFC 液压油=-20°C ~+50°C
FKM密封(/PE选项)=-20C ~ +80°C
HNBR密封(/BT选项)=-40°℃~+60°C,对HFC液压油= -40°C~+50°℃
推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度  ISO 4406标准21/19/16口NAS 1638 10级,安装过滤精度为25um的进油过滤器.(B10≥75推荐值)
液压油        密封类型        类别        标准
矿物油    NBR，FKM,HNBR    HL，HLP，HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU，HFDR    ISO 12922
含水抗燃油液    NBR,HNBR    HFc    ISO 12922
工作压力    P,A,B口为350bar;T口直流电磁铁为210bar;交流电磁铁为160bar
流量  80l/min
线圈特征
绝缘等级    符合欧洲EN ISO 13732-1和EN ISO 4413标准，直流线圈表面温度为H（180℃)级，交流线圈表面温度为F(155℃)级
保护等级符合DIN EN 60529标准    IP65(带666,667,669插头或E-SD正确安装)
相对负载因子    100%
电压波动范围    ±10%
认证标准    cURus北美认证标准
备注
选项
A=电磁铁安装在油口B端(仅对单电磁铁阀）。对标准型，电磁铁安装在油口A端。
WP=带用橡胶帽保护的应急手动按钮。
警告：手动应急按钮仅在T口压力低于50bar时才可以操作。
WPDHE-DC=_(仅对DHE-DC)带机械定位的手动应急按钮。
L1,L2,L3=(仅对DHE-DC)控制切换时间的装置，安装在电磁阀上。阀芯4和4/8仅提供L3装置
Fl, FV=带接近式或感应式位置开关用于监测阀芯位置。
MV,MO=带辅助手柄位置垂直 (MV)或水平(MO)。
DIN 43650的电气/电子插头型号，需单独订货
666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。
667=同666，但内置信号指示灯
669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC 110V和230V-Imax 1A)E-SD=可消除电磁铁断电时的电磁干扰的电子插头
阀芯
0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。
1,4,5和58阀芯也有1/1,4/8,5/1和58/1型。它们都具有特殊的形状，以减少切换时液压冲击。-
1,1/2,3,8阀芯也有1P,1/2P,3P,8P，可限制阀芯的泄漏。
其它类型阀芯也可按要求供货。
切换时间(平均值, msec)
测试条件:
36 lmin; 150 bar
额定电压
油口T背压2bar
矿物油:基于50℃时ISO VG46液压油测得
液压系统的弹性、液压油性能的改变和温度变化均影响响应时间。
时间切换控制装置
此装置用于控制阀的切换时间(仅对直流供电电源），因此减少液压回路中油路的冲击。
选项L1，L2，L3控制阀芯两个运动方向的切换时间，但切换时间是固定的，节流器安装在电磁铁支座上。
节流插件（需单独订货)
当应用于特殊应用场合时，阀的P,A,B口必须安装节流插件，如有长软管或有蓄能器存在的场合，当阀切换时瞬间峰值超过大工作极限时。
意大利ATOS阿托斯电磁阀订货型号：
DHE-0713/WP DC 10
SDHE-0713/P 10S
SDHE-0713 DC 10S 24V
SDHE-0713 RC 10S
SDHE-0751/2 AC 10S
SDHE-0630/2-X24DC
SDHE-0631/2 DC 10S
SDHE-0632/2/A 10S
SDHE-0631/2/A AC 10S
ATOS防爆电磁阀DHA-0631/2/M 24DC 26/BT
