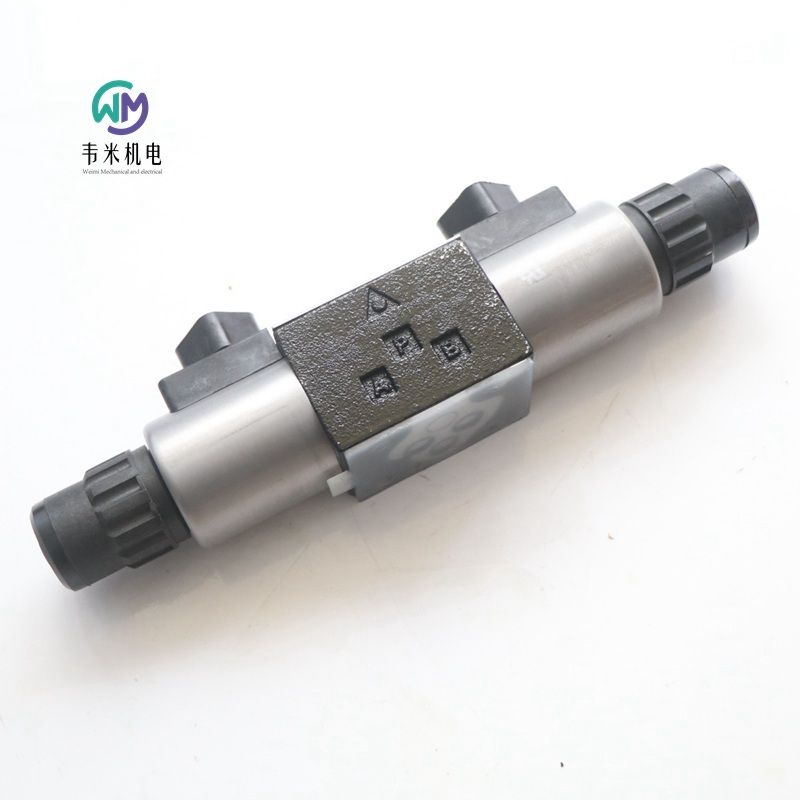

阿托斯电磁阀原装正品DHE-0713/WP DC 10，现货库存，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

意大利ATOS阿托斯电磁阀
DHE型电磁换向阀
直动式，高性能，ISO 4401标准，06通径
滑阀型，两位或三位，直动式，带北美认证标准cURus高性能螺纹电磁铁。
电磁铁组成部分:
湿式螺纹芯管，直流和交流芯管不一样，带手动应急按钮。
直流线圈之间或交流线圈之间可互换，在没有工具的情况下易于替换。
标注型线圈保护等级为IP67，可选的线圈保护等级为IP67，带AMP Junior Timer插头或加长引线插头。
备有一系列不同阀芯机能的可互换的阀芯。
3腔型阀体壳体铸造成型，内部流道更大。
安装界面: ISO 4401标准，06通径
流量: 80l/min
压力: 350bar
阀机能
61=单电磁铁，中位加端位，弹簧对中
63=单电磁铁，2端位，弹簧偏置
67=单电磁铁，中位加端位，弹簧偏置
71=双电磁铁，3位，弹簧对中
75=双电磁铁，2端位，机械定位
液主要特征，密封和油液
安装位置  任意位置
底板表面精度  粗糙度指标RaO.4,平面度0.01/10o (Iso 1101标准)
MTTFd值符合EN ISO 13849标准  150年
环境温度  标准型=-30°C~+70°C;/PE选项=-20C ~ +70°C;/BT选项= -40°C~ +70°c
密封,推荐油液温度
NBR密封(标准型)= -20°C~ +60°℃,对HFC 液压油=-20°C ~+50°C
FKM密封(/PE选项)=-20C ~ +80°C
HNBR密封(/BT选项)=-40°℃~+60°C,对HFC液压油= -40°C~+50°℃
推荐粘度  15~100mm2/s-大允许范围2.8~500mm2/s
油液清洁度  ISO 4406标准21/19/16口NAS 1638 10级,安装过滤精度为25um的进油过滤器.(B10≥75推荐值)
液压油        密封类型        类别        标准
矿物油    NBR，FKM,HNBR    HL，HLP，HLPD,HVLP,HVLPD    DIN 51524
不含水抗燃油液    FKM    HFDU，HFDR    ISO 12922
含水抗燃油液    NBR,HNBR    HFc    ISO 12922
工作压力    P,A,B口为350bar;T口直流电磁铁为210bar;交流电磁铁为160bar
流量  80l/min
线圈特征
绝缘等级    符合欧洲EN ISO 13732-1和EN ISO 4413标准，直流线圈表面温度为H（180℃)级，交流线圈表面温度为F(155℃)级
保护等级符合DIN EN 60529标准    IP65(带666,667,669插头或E-SD正确安装)
相对负载因子    100%
电压波动范围    ±10%
认证标准    cURus北美认证标准
备注
选项
A=电磁铁安装在油口B端(仅对单电磁铁阀）。对标准型，电磁铁安装在油口A端。
WP=带用橡胶帽保护的应急手动按钮。
警告：手动应急按钮仅在T口压力低于50bar时才可以操作。
WPDHE-DC=_(仅对DHE-DC)带机械定位的手动应急按钮。
L1,L2,L3=(仅对DHE-DC)控制切换时间的装置，安装在电磁阀上。阀芯4和4/8仅提供L3装置
Fl, FV=带接近式或感应式位置开关用于监测阀芯位置。
MV,MO=带辅助手柄位置垂直 (MV)或水平(MO)。
DIN 43650的电气/电子插头型号，需单独订货
666=标准型插头符合IP-65保护等级，适用于直接连接在电源上。
667=同666，但内置信号指示灯
669=内置整流电桥，用于交流供电，而电磁铁为直流控制情况(AC 110V和230V-Imax 1A)E-SD=可消除电磁铁断电时的电磁干扰的电子插头
阀芯
0和3阀芯也有0/1和3/1型。此时，中位回油将受限制。
1,4,5和58阀芯也有1/1,4/8,5/1和58/1型。它们都具有特殊的形状，以减少切换时液压冲击。-
1,1/2,3,8阀芯也有1P,1/2P,3P,8P，可限制阀芯的泄漏。
其它类型阀芯也可按要求供货。
切换时间(平均值, msec)
测试条件:
36 lmin; 150 bar
额定电压
油口T背压2bar
矿物油:基于50℃时ISO VG46液压油测得
液压系统的弹性、液压油性能的改变和温度变化均影响响应时间。
时间切换控制装置
此装置用于控制阀的切换时间(仅对直流供电电源），因此减少液压回路中油路的冲击。
选项L1，L2，L3控制阀芯两个运动方向的切换时间，但切换时间是固定的，节流器安装在电磁铁支座上。
节流插件（需单独订货)
当应用于特殊应用场合时，阀的P,A,B口必须安装节流插件，如有长软管或有蓄能器存在的场合，当阀切换时瞬间峰值超过大工作极限时。
意大利ATOS阿托斯电磁阀订货型号：
DHE-0713/WP DC 10
SDHE-0713/P 10S
SDHE-0713 DC 10S 24V
SDHE-0713 RC 10S
SDHE-0751/2 AC 10S
SDHE-0630/2-X24DC
SDHE-0631/2 DC 10S
SDHE-0632/2/A 10S
SDHE-0631/2/A AC 10S

阿托斯ATOS两级比例换向阀
高性能
耐震的数字式带双位置传感器和正遮盖阀芯
DPZO-LEB,DPZO-LES
高性能两级数字式比例阀，特殊的设计结构用于高速闭环控制。
此类阀配双LVDT位置传感器（主阀和先导阀）采用正遮盖阀芯，可实现动态响应的方向控制以及没有压力补偿的流量调节功能。
集成放大器根据指令信号调节阀芯开口度，出厂预调可实现阀与阀之间的互换。
此类比例阀有：
LEB基本型，模拟参考信号输入和USB型接口连接软件设置功能参数；
LES全系列型，除基本型放大器功能以外，还提供多种可选的总线接口,用于设置功能参数，参考信号和进行实时诊断功能。
尺寸:10到35通径
流量：180到3500l/min
压力：350bar
综合备注
DPZO-LEB,LES型比例阀获得了CE认证，符合应用规范要求（如抗磁性/抗干扰EMC指令和低压指令）。安装、接线和启动程序必须遵照FOO3部分总则和随货提供的安装注意事项。禁止使用阀的电子信号直接驱动作为安全功能的启用信号，如控制机器安全型元件的开/关，这也是欧洲标准的要求（流体系统和元件的安全要求，EN-982）。
警告
如果不能提供先导压力油，阀不能处于工作状态，以免过热对放大器造成损坏。为防止阀在机器循环运作中长时间中断工作，让放大器处于不工作状态 选项/Q或/）。
推荐每个阀的24VDC供电电源加2.5A的保险丝。
P/Q复合控制-仅对LES机能73
S选项在伺服比例换向阀的流量调节基础功能上，增加了压力闭环控制（SP）或力闭环控制（SF或SL）。根据液压系统的实际状况，进行压力（力）控制的转换。
传感器和电子放大器连接专用插头也可提供（选项SP需另外一个压力传感器，选项SF需2个压力传感器，选项SL需1个负载单元）。主配12芯插头和/Z选P/Q复合控制专门对应于阀芯机能73，推荐选用阀芯Q5和V9，见第[2节。
现场总线-仅对LES
总线连接允许阀直接连接到机器控制单元，用于设置数字参考信号，进行阀故障诊断和设置功能参数。主插头仍可接受模拟型参考信号，便于调试和维护。
主要特征-基于油温50°C，ISOVG46矿物油
安装位置 任意位置
安装面粗糙度 粗糙指标Ra0.4，平面度O.01/100(ISO1101）
MTTFd值符合ENISO 13849 标准75年，见技术样本P007
环境温度范围
标准型=-20°C～+60°℃C
/BT选项=-40°C~+60°℃
存储温度范围
标准型=-20°C~+70°℃
/BT 选项=-40°C~+70℃
20°C时线圈电阻R 3~3.30
电磁线圈电流 2.6A
功耗 50W
绝缘等级 H级(180℃)电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529 IP66/67
隔热处理 电子器件PCB板带隔热涂层
负载因子 连续工作(ED=100%)
电子放大器
类型 数字式
形式 集成到阀上
电子放大器选项
标准型放大器配用7芯插头
电源 24VDC电源供电，稳压电源或经过整流滤波，串联2.5A保险丝。若单相整流器，须接10000μF/40V电容滤波；若三相整流器，须接4700μF/40V电容滤波。
输入参考信号 模拟信号差分输入，额定范围±10V（针脚D，日，与预期的阀芯行程成正比例。
输出监测信号 模拟信号输出±10VDc范围，与实际的阀芯行程成比例。
从电子放大器通24VDC电源启动到阀开始工作要求300ms到500ms的时间。在这段时间内，到阀线圈的电流为0。
选项/F
在输出监测信号端子可输出故障信号，显示放大器的故障状态（阀芯位置传感器电缆断裂或对//选项的参考信号电缆断裂）：故障信号对应OVDC，正常工作对应24VDC。
选项/I
输入信号和监测信号为4-20mA电流信号，而不是标准的±10VDC。
输入信号还可通过软件选择电压或电流形式，范围分别为+10V或+20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/1选项。在输入电流信号电缆断裂情况下，阀会停止工作。
选项/Q
安全选项，它允许在不切断电源的情况下，可驱动阀工作或停止阀工作（阀停止工作时，电子放大器输出仍处于激活状态）。启动放大器需要供给24VDc使能信号。
选项/Z
放大器配用12芯主插头，除具有上述特性外，另外还有：
使能输入信号
放大器使能需要在针脚3相对于针脚2输入24VDC电源：当使能信号为0时，阀停止工作（电磁铁电流为0），但放大器电流输出级仍处于激活状态。
故障输出信号
故障信号显示放大器的故障状态（电磁铁短路/未连接，4~20mA输入信号电缆断线，等等）。故障状态信号为0VDC，正常工作信号为24VC（针脚11对针脚2）：故障状态不受使能信号的影响。
放大器的逻辑和通讯电源-仅对LES阀
此选项分别给电磁铁（针脚1,2）和数字式电子放大器（针脚9，10）供电。
切断电磁铁供电电源可以使阀停止工作，但仍保持数字放大器电路通电，以避免机器现场总线控制器出错，这符合紧急情况下欧盟EN13849-1(exEN954-1)标准安全等级的规定，可实现安全型系统。
选项/C-仅对SP, SF, SL
选项/C时压力（力）传感器输出为4~20mA电流信号，而不是标准的±10V。
输入信号可通过软件选择电流和电压形式，范围分别是±10V或±20mA。
可能组合选项
对SN:有/FI,/IQ 和 /IZ选项
对SP,SF,SL:有 /CI选项
意大利阿托斯ATOS两级比例换向阀订货型号：
DPZO-LEB-SN-NP-170-L5
DPZO-LEB-SN-NP-171-L5 10
DPZO-LEB-SN-NP-270-L5
DPZO-LEB-SN-NP-270-L5/DIQ 10
DPZO-LEB-SN-NP-271-L5 20
DPZO-LEB-SN-NP-271-L5/E 20
DPZO-LEB-SN-NP-271-L5/DIQ
DPZO-LEB-SN-NP-273-V9/D
DPZO-LEB-SN-NP-470-L5 10
DPZO-LEB-SN-NP-471-L5 40
DPZO-LEB-SN-NP-473-L5/E/PE
DPZO-LEB-SN-NP-473-L5/E
DPZO-LEB-SN-NP-671-S5/BQED
DPZO-LES-SN-NP-271-05/1Q 60

阿托斯ATOS比例流量阀
数字型，压力补偿，直动式，开环
QVHZO-A, QVHZO-AEB, QVHZO-AES
QVKZOR-A, QVKZOR-AEB, QVKZOR-AES
带压力补偿的比例流量控制阀，直动式，不带位置传感器，可进行开环流量控制。
此类阀有不同的型式可供选择：
A型，不带集成式放大器，与分体式放大器配合使用，见第②节
AEB型，带基本型集成式数字型放大器，模拟参考信号和USB接口用于软件功能参数设置。
·AES型，带全功能型集成式数字型放大器和总线通讯接口，用于设置功能参数，参考信号和实时故障诊断。
集成式数字型电子放大器根据参考信号对阀进行液压调节，出厂预调，保证阀与阀之间可互换。
规格:06 和 10
流量：高达45和90 I/min
压力：210 bar
综合备注
QVHZO-A*和QVKZOR-A*型比例阀获得CE认证标志，符合EMC应用规范标准(如抗磁性/抗干扰EMC指令和低压指令标准）。
安装、接线和启动必须按照F003部分所述步骤操作，并按照相关元件对应的安装说明来安装。
现场总线接口-仅对AES
现场总线接口允许比例阀与机器控制单元直接通讯，对数字参考信号、诊断信号进行控制和设置功能参数。主插头仍可接受模拟型参考信号，便于调试和维护。
主要特征- 基于油温50°C，ISO VG46矿物油
安装位置 任意位置
底板表面精度 粗糙度指标Ra0.4,平面度0.01/100(ISO1101标准）
MTTFd值符合ENISO13849标准 150年，见技术样本P007
环境温度范围
A: 标准型=-20℃~+70°C /BT选项=-40C~+60C
AEB,AES: 标准型＿-20°C~+60²C /BT选项=-40C~+60C
存储温度范围
A: 标准型=-20℃～+80°C /BT选项=-40C~+70℃
AEB,AES: 标准型=-20°C~+70²C /BT选项=-40C-+70C
线圈类型QVHZO
标准型  选项6  选项/18
20°C时线圈电阻R    3~3.30  2~2.20  13～13.4Q
电磁铁电流    2.2A  2.75A  1.2A
功耗  A=30W  AEB,AES=50W
线圈类型QVKZOR
标准型  选项6  选项18
20°C时线圈电阻R    3.8~4.10  2.2-24Q  12~12.5Q
电磁铁电流    26A  3.25 A  1.2A
功耗    A=35W  AEB,AES=50W
绝缘等级 H级（180°℃）电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529标准 IP66/67配合插头
隔热处理 电子器件PCB板带隔热涂层
负载因子 连续工作（ED=100%）
压力[bar]    210
滞环[压力的%]  ≤5
线性度[压力的%]  ≤3
重复精度[压力的%]  ≤1
应用场合和连接
2通连接
2通连接通常用于控制液压回路一部分的流量或调节特定执行器的速度。
节流流量在受控油路中保持恒定，不受负载变化的影响。
如果阀直接安装在泵的主油路上，多余的流量通过溢流阀返回到油箱中。
3通连接
3通连接通常用于当阀直接控制泵的流量时（主油路）
节流流量在受控油路中保持恒定，不受负载变化的影响。
多余的流量（不是通过阀节流的）通过阀的P口=T油路（第三通）回油箱。
先连接
先连接保证压力补偿流量先供给一个回路。
多余的流量（一个回路不需要的）通过P口到第二个回路，压力低且不需要压力补偿的流量。
液压选项
选项/D
当阀关闭或断电情况下，此选项可在工作口B提供快泄压力油阀必须连接到3通，P口连接到油箱
当比例节流阀全部关闭时，阀的B口内部连接到P口（油箱），允许在工作口快速减压。
A型选项
线圈电压
选项/6  当供电电压为12VDc并用Atos放大器时。
选项/18  当电子放大器为低电流输出的非Atos品牌时适用。
手柄仅对QVHZO-A
在阀没有供电的情况下，通过手柄可对阀进行操作
AEB和AES的电子放大器选项
标准型放大器配用7芯主插头
电源 24VDC电源供电，稳压电源或经过整流滤波，串联2.5A保险丝。若单相整流器，须接10000μf/40V电容滤波；若三相整流器，须接4700μf/40V电容滤波。
输入参考信号 模拟信号差分输入，额定范围±10VC（针脚D，曰），与期望压力调节成比例
输出监测信号 模拟信号输出与阀实际压力调节成比例（1V监测信号=1A线圈电流）
注释：从电子放大器通24VDc电源启动到阀开始工作要求为500ms的时间。在这段时间内，到阀线圈的电流为0。
选项/I
输入信号和监测信号为4~20mA电流信号，而不是标准的0~10VDC。
输入信号还可通过软件选择电压或电流形式，范围分别为±10V或+20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/选项。在输入电流信号电缆断裂情况下，阀会停止工作。
选项/Q
放大器使能需要在针脚C相对于针脚B输入24VDc电源：使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作；当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1(exEN954-1）。
选项/Z
放大器配用12芯主插头，除具有上述特性外，另外还有：
使能输入信号
放大器使能需要在针脚3相对于针脚2输入24VC电源：使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作；当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1exEN954-1）。
故障输出信号
故障信号显示放大器的故障状态（电磁铁短路/未连接，4~20mA输入信号电缆断线，等等）。故障状态信号为OVDC，正常工作信号为24VDC（针脚11对针脚2）：故障状态不受使能信号的影响。
放大器逻辑级和通讯级电源
此选项分别给电磁铁（针脚1,2）和数字式电子回路（针脚9，10）供电，同时保持诊断激活，USB和总线通讯。
每个放大器需要串联保险丝：500mA的保险丝。
选项/W－仅对配有压力补偿器HC-011型或KC-011型阀
需配12芯主插头，同选项/Z功能，但具备液压功率限制功能。
放大器外部模拟输入INPUT+接收流量参考信号，安装在液压系统的远程压力传感器连接到放大器的模拟输入TR。
当实际液压功率需求pxQ（TRx输入+)达到由软件内部设置的功率限制（p1xQ1)，放大器自动减少阀的流量调节。压力反馈值越高，阀的调节流量越低。
选项/C- 仅与选项/W组合时
选项/C用于连接压力传感器输出为4-20mA电流信号，而不是标准的0~10V。
输入信号可通过软件选择电流和电压形式，范围是±10V或+20mA。
可能组合选项：/IQ,/IZ,/IW,/CW和/CWI
意大利阿托斯ATOS比例流量阀订货型号：
QVHZO-A-06/12 20
QVHZO-A-06/18 20
QVHZO-A-06/36 20
QVHZO-A-06/36 20/WG
QVHZO-A-06/45 20
QVHZO-AEB-NP-06/18
QVHZO-AEB-NP-06/45
QVKZOR-A-10/65 20
QVKZOR-A-10/90 20
QVKZOR-AEB-NP-10/65 10
QVKZOR-AEB-NP-10/90/I

阿托斯ATOS防爆型比例减压阀
直动式或先导式，不带传感器 - 通过 ATEX,IECEx,EAC,PESO或cULus认证
RZGA-A, HZGA-A；KZGA-A, AGRCZA-A
防爆型比例减压阀，直动式或先导式，用于开环压力控制。
配有防爆型比例电磁铁，通过防爆认证，可在具有潜在爆炸性环境的危险工况中安全操作。
认证证书：
ATEX,IECEx,EAC和PESO多重认证适用于天然气组 II 2G和粉尘类 II 2D
ATEX和IECEx多重认证适用于天然气组 I M2（矿井用）
cULus北美认证适用于天然气组 C&D
RZGA-A, HZGA-A，直动式或先导式：
规格：06通径 - ISO 4401
标准流量：12和40 l/min
KZGA-A，先导式：
规格：10通径 - ISO 4401
标准流量：100 l/min
AGRCZA-A，先导式：
规格：10和20通径 - ISO 5781
标准流量：160和300 l/min
压力：250 bar
电子放大器防爆阀上的电子放大器出厂设置电流限制。请将相关联的防爆型比例阀的完整编码也列在放大器的订单中。
放大器型号
E-BM-AS-* /A
类型  数字式
形式  DIN导轨式
E-BM-AES-* /A
类型  数字式
形式  DIN导轨式
主要特征
安装位置 任意位置
安装面粗糙度符合ISO 4401标准 可接受的粗糙度指标，Ra≤0.8，推荐Ra 0.4 - 平面度 0.01/100
MTTFd值符合EN ISO 13849标准 75年；150年仅对RZGA-010
环境温度范围 标准型 = -20℃ ~ +70℃ /PE选项 = -20℃ ~ +70℃ /BT选项 = -40℃ ~ +70℃
存储温度范围 标准型 = -20℃ ~ +80℃ /PE选项 = -20℃ ~ +80℃ /BT选项 = -40℃ ~ +70℃
表面防护 镀锌层黑色钝化 - 盐雾试验(EN ISO 9227标准)＞200h
遵守细则
防爆保护，
- 隔爆型外壳“Ex d”
- 粉尘燃点保护外壳“Ex t”
RoHs指令2011/65/EU，版2015/65/EU
REACH规则(EC)n°1907/2006
液压特性 - 基于油温50℃，ISO VG46 矿物油
P,A,B,X口压力 [bar]  315
T,Y口压力 [bar]  210
滞环[压力的%]  ≤ 1.5
线性度[压力的%]  ≤ 3
重复精度[压力的%]  ≤ 2
电气特性
功耗  35W
绝缘等级  H级（180°C）电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
相关电缆夹保护级别  多重认证：IP66/67，符合DIN EN60529标准UL认证：防雨外壳，通过UL认证
负载因子  连续工作（ED=100%）
电缆规格和温度 - 电源和接地电缆必须符合以下特性
多重认证 组 I 和组 II
电源：线圈连接线截面 = 2.5mm²
接地：
内部接地线横截面 = 2.5mm²
外部接地线横截面 = 4mm²
cULus认证：
适用于 I 级 I 区，天然气组C
符合UL 1309认证标准的船舶用编织电缆
镀锡铜绞线
铜丝编织层
编织层整体防渗套
任何列出的（UBVZ/UBVZ7）船用电缆，额定电压为300V min，15A min。3C 2.5 mm（14 AWG），适用温度范围至少为-25℃至+110℃
注：对于I类线路，只有当低于10A的保险丝连接到电磁铁接线的负载端时，才允许使用3C 1.5 mm AWG 16电缆规格。
电缆夹 - 仅适用于多重认证
带螺纹连接的电缆夹 GK-1/2”，1/2”NPT或M20x1.5, 用于标准电缆或编织电缆，必须单独订购，见技术样本KX800
注：电缆夹接入口螺纹上应使用545型乐泰密封胶
选项
O= 水平电缆接口，在垂直空间有限的情况下选择
P= 集成式压力限制器
AGRCZA-*/P可提供机械压力限制器，作为对抗高压的保护。出于安全原因，出厂预调的机械压力限制器是完全卸载的（压力）。
首次调试时，压力设定值必须稍微高于比例控制的压力调节值。
按照以下步骤来设定机械压力限制器的压力：
给放大器提供输入参考信号。系统压力将不会增大，直到机械压力限制器仍然处于卸荷状态
顺时针旋转调节螺母 直到系统压力增加到一个稳定值，与参考输入信号下压力设定值相对应
顺时针旋转调节螺母 ，再多旋转1或2圈，确保在比例阀工作期间，机械压力限制器仍然关闭
R=集成单向阀用于自由反向流动
AGRCZA-*/R带集成式单向阀，用于A→B自由反向流动
单向阀 - 开启压力=0.5bar
螺堵
意大利阿托斯ATOS防爆型比例减压阀订货型号：
RZGA-A-010/32/M 23
RZGA-A-010/32/GK 24
RZGA-A-033/80/M 35
RZGA-A-033/80/GK 34
RZGA-A-033/80/PA-GK
RZGA-A-033/80/PA-GK/7
RZGA-A-033/80/M/7 33
RZGA-A-010/100/PA-M/7
KZGA-A-031/180/NPT 23


阿托斯ATOS比例减压阀带集成式压力传感器
数字型，直动式，高性能闭环控制，耐震设计
RZGO-R , RZGO-REB, RZGO-RES
滑阀型直动式数字型比例减压阀，带集成式压力传感器用于压力闭环控制。
此类阀有不同的型式可供选择：
R型，不带集成式放大器，与分体式放大器E-BM-RES配合使用，见技术样本GS203
REB型，带基本型集成式数字型放大器，模拟参考信号和USB接口用于软件功能参数设置。
RES型，带全功能型集成式数字型放大器和总线通讯接口，用于设置功能参数，参考信号和实时故障诊断。
集成式数字型电子放大器根据参考信号对阀进行液压调节，出厂预调，保证阀与阀之间可互换。
规格：06通径
流量：12 l/min
压力：350 bar
综合备注
RZGO-R*型比例阀获得CE 认证标志，符合EMC 应用规范标准（如抗磁性/ 抗干扰EMC 指令和低压指令标准）。安装、接线和启动必须按照F003 部分所述步骤操作，并按照相关元件对应的安装说明来安装。
禁止使用阀的电信号（如监测信号）直接作为安全功能的驱动信号，例如用于控制机器安全元件的开/ 关，这也是欧洲标准规定的（流体系统和元件的安全要求，EN-982）。
现场总线接口 - 仅对RES
现场总线接口允许比例阀与机器控制单元直接通讯，对数字参考信号、诊断信号进行控制和设置功能参数。主插头仍可接受模拟型参考信号，便于调试和维护。
主要特征 - 基于油温50℃，ISO VG46矿物油
安装位置  任意位置
底板表面精度  粗糙度指标Ra0.4,平面度0.01/100（ISO 1101标准）
MTTFd值符合EN ISO 13849标准  150年
环境温度范围
R： 标准型 = -20°C ~ +70°C /BT选项 = -40℃~+60℃
REB,RES： 标准型 = -20°C ~ +60°C /BT选项 = -40℃~+60℃
存储温度范围
R： 标准型 = -20°C ~ +80°C /BT选项 = -40℃~+70℃
REB,RES： 标准型 = -20°C ~ +70°C /BT选项 = -40℃~+70℃
20°C时线圈电阻R  3 ~ 3.3Ω
电磁线圈*大电流  2.4 A
压力传感器  E-ATR-8/*/I 输出信号 = 4~20mA
绝缘等级  H级（180°C）电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529标准  IP66/67配合插头
隔热处理（仅对REB，RES）  电子器件PCB板带隔热涂层
*小调节压力 [bar]  0.8
P口*大压力 [bar]  350
T口*大压力 [bar]  210
*大流量 [l/min]  12
响应时间0-100%阶跃信号(取决于安装方式) [ms]  ≤ 40
滞环 [*大压力的%]  ≤0.3
线性度 [*大压力的%]  ≤1
重复精度 [*大压力的%]  ≤0.2
漂移  在∆T = 40°C时，零点漂移＜1%
密封和油液
密封，推荐油液温度
NBR（标准型） = -20°C~+60°C，带HFC油液 = -20°C ~+50°C
FKM（/PE选项） = -20°C~+80°C
HNBR（/BT选项） = -40°C~+60°C，带HFC油液 = -40°C~+50°C
推荐粘度  20~100mm²/s-*大允许范围15~380mm²/s
油液清洁度  ISO 4406标准 20/18/15 NAS 1638 9级，安装过滤精度为10µm 的进油过滤器,(β10 ≥ 75 推荐值)
矿物油密封  NBR, FKM, HNBR
压力传感器故障
当传感器出现故障时，放大器的响应可通过Atos E-SW 软件来设置：
切断电磁铁的电流，调节压力降到*小值（默认设置）
压力控制（PID1,2,3）自动从闭环切换到开环（PID4），阀的临时操作降低调节精度。
电子放大器选项
标准型放大器配用7芯主插头
电源 24VDC电源供电，稳压电源或经过整流滤波，串联2.5A保险丝。若单相整流器，须接10000µf/40V电容滤波；若三相整流器，须接4700µf/40V电容滤波。
输入参考信号 模拟信号差分输入，额定范围0~+10VDC（针脚D,E），与期望压力调节成比例
输出监测信号 模拟信号输出0~+10VDC范围，与阀实际压力调节成比例
注释：从电子放大器通24VDC电源启动到阀开始工作要求*短为500ms 的时间。在这段时间内，到阀线圈的电流为0。
选项 /I
输入信号和监测信号为4~20mA电流信号，而不是标准的0~+10VDC。
输入信号还可通过软件选择电压或电流形式，*大范围分别为±10V或±20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/I选项。在输入电流信号电缆断裂情况下，阀会停止工作。
选项 /Q
放大器使能需要在针脚C相对于针脚B输入24VDC电源：使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作；当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1（ex EN954-1）。
选项 /Z
放大器配用12芯主插头，除具有上述特性外，另外还有：
使能输入信号
放大器使能需要在针脚3 相对于针脚2 输入24VDC电源：使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作；当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1（ex EN954-1）。
故障输出信号
故障信号显示放大器的故障状态（电磁铁短路/未连接，4~20mA输入信号电缆断线，等等）。故障状态信号为0VDC，正常工作信号为24VDC（针脚11对针脚2）：故障状态不受使能信号的影响。
放大器逻辑级和通讯级电源
此选项分别给电磁铁（针脚1,2）和数字式电子回路（针脚9，10）供电，同时保持诊断激活，USB和总线通讯。每个放大器需要串联保险丝：500mA的保险丝。
可能组合选项：/IQ,/IZ
意大利阿托斯ATOS比例减压阀订货型号：
RZGO-REB-P-NP-010/100/I 10
阿托斯电磁阀原装正品DHE-0713/WP DC 10
