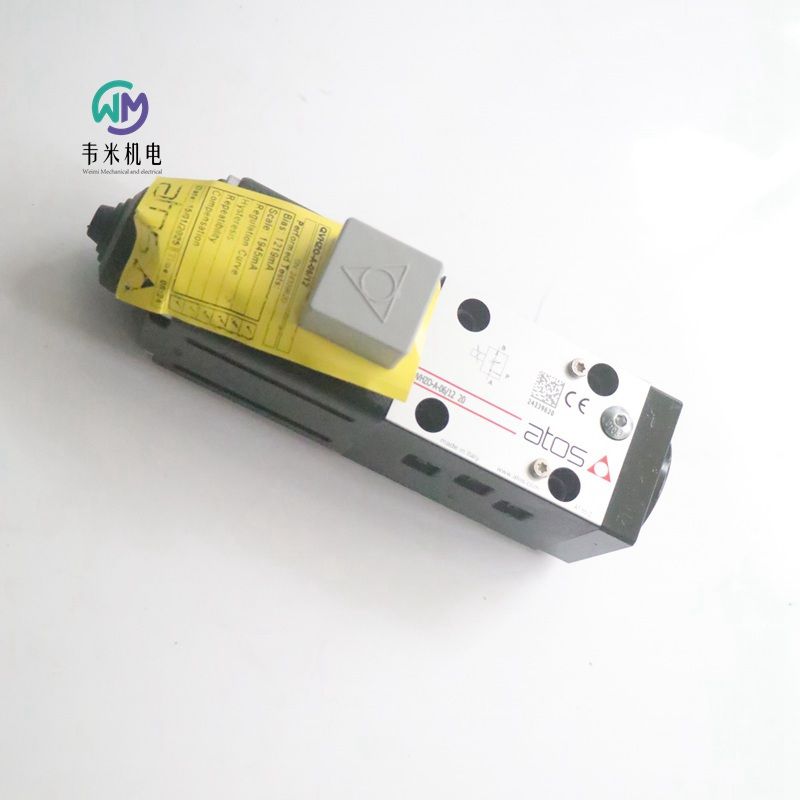

ATOS比例流量阀QVHZO-A-06/12 20，现货库存，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

阿托斯ATOS比例流量阀
数字型，压力补偿，直动式，开环
QVHZO-A, QVHZO-AEB, QVHZO-AES
QVKZOR-A, QVKZOR-AEB, QVKZOR-AES
带压力补偿的比例流量控制阀，直动式，不带位置传感器，可进行开环流量控制。
此类阀有不同的型式可供选择：
A型，不带集成式放大器，与分体式放大器配合使用，见第②节
AEB型，带基本型集成式数字型放大器，模拟参考信号和USB接口用于软件功能参数设置。
·AES型，带全功能型集成式数字型放大器和总线通讯接口，用于设置功能参数，参考信号和实时故障诊断。
集成式数字型电子放大器根据参考信号对阀进行液压调节，出厂预调，保证阀与阀之间可互换。
规格:06 和 10
流量：高达45和90 I/min
压力：210 bar
综合备注
QVHZO-A*和QVKZOR-A*型比例阀获得CE认证标志，符合EMC应用规范标准(如抗磁性/抗干扰EMC指令和低压指令标准）。
安装、接线和启动必须按照F003部分所述步骤操作，并按照相关元件对应的安装说明来安装。
现场总线接口-仅对AES
现场总线接口允许比例阀与机器控制单元直接通讯，对数字参考信号、诊断信号进行控制和设置功能参数。主插头仍可接受模拟型参考信号，便于调试和维护。
主要特征- 基于油温50°C，ISO VG46矿物油
安装位置 任意位置
底板表面精度 粗糙度指标Ra0.4,平面度0.01/100(ISO1101标准）
MTTFd值符合ENISO13849标准 150年，见技术样本P007
环境温度范围
A: 标准型=-20℃~+70°C /BT选项=-40C~+60C
AEB,AES: 标准型＿-20°C~+60²C /BT选项=-40C~+60C
存储温度范围
A: 标准型=-20℃～+80°C /BT选项=-40C~+70℃
AEB,AES: 标准型=-20°C~+70²C /BT选项=-40C-+70C
线圈类型QVHZO
标准型  选项6  选项/18
20°C时线圈电阻R    3~3.30  2~2.20  13～13.4Q
电磁铁电流    2.2A  2.75A  1.2A
功耗  A=30W  AEB,AES=50W
线圈类型QVKZOR
标准型  选项6  选项18
20°C时线圈电阻R    3.8~4.10  2.2-24Q  12~12.5Q
电磁铁电流    26A  3.25 A  1.2A
功耗    A=35W  AEB,AES=50W
绝缘等级 H级（180°℃）电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529标准 IP66/67配合插头
隔热处理 电子器件PCB板带隔热涂层
负载因子 连续工作（ED=100%）
压力[bar]    210
滞环[压力的%]  ≤5
线性度[压力的%]  ≤3
重复精度[压力的%]  ≤1
应用场合和连接
2通连接
2通连接通常用于控制液压回路一部分的流量或调节特定执行器的速度。
节流流量在受控油路中保持恒定，不受负载变化的影响。
如果阀直接安装在泵的主油路上，多余的流量通过溢流阀返回到油箱中。
3通连接
3通连接通常用于当阀直接控制泵的流量时（主油路）
节流流量在受控油路中保持恒定，不受负载变化的影响。
多余的流量（不是通过阀节流的）通过阀的P口=T油路（第三通）回油箱。
先连接
先连接保证压力补偿流量先供给一个回路。
多余的流量（一个回路不需要的）通过P口到第二个回路，压力低且不需要压力补偿的流量。
液压选项
选项/D
当阀关闭或断电情况下，此选项可在工作口B提供快泄压力油阀必须连接到3通，P口连接到油箱
当比例节流阀全部关闭时，阀的B口内部连接到P口（油箱），允许在工作口快速减压。
A型选项
线圈电压
选项/6  当供电电压为12VDc并用Atos放大器时。
选项/18  当电子放大器为低电流输出的非Atos品牌时适用。
手柄仅对QVHZO-A
在阀没有供电的情况下，通过手柄可对阀进行操作
AEB和AES的电子放大器选项
标准型放大器配用7芯主插头
电源 24VDC电源供电，稳压电源或经过整流滤波，串联2.5A保险丝。若单相整流器，须接10000μf/40V电容滤波；若三相整流器，须接4700μf/40V电容滤波。
输入参考信号 模拟信号差分输入，额定范围±10VC（针脚D，曰），与期望压力调节成比例
输出监测信号 模拟信号输出与阀实际压力调节成比例（1V监测信号=1A线圈电流）
注释：从电子放大器通24VDc电源启动到阀开始工作要求为500ms的时间。在这段时间内，到阀线圈的电流为0。
选项/I
输入信号和监测信号为4~20mA电流信号，而不是标准的0~10VDC。
输入信号还可通过软件选择电压或电流形式，范围分别为±10V或+20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/选项。在输入电流信号电缆断裂情况下，阀会停止工作。
选项/Q
放大器使能需要在针脚C相对于针脚B输入24VDc电源：使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作；当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1(exEN954-1）。
选项/Z
放大器配用12芯主插头，除具有上述特性外，另外还有：
使能输入信号
放大器使能需要在针脚3相对于针脚2输入24VC电源：使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作；当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1exEN954-1）。
故障输出信号
故障信号显示放大器的故障状态（电磁铁短路/未连接，4~20mA输入信号电缆断线，等等）。故障状态信号为OVDC，正常工作信号为24VDC（针脚11对针脚2）：故障状态不受使能信号的影响。
放大器逻辑级和通讯级电源
此选项分别给电磁铁（针脚1,2）和数字式电子回路（针脚9，10）供电，同时保持诊断激活，USB和总线通讯。
每个放大器需要串联保险丝：500mA的保险丝。
选项/W－仅对配有压力补偿器HC-011型或KC-011型阀
需配12芯主插头，同选项/Z功能，但具备液压功率限制功能。
放大器外部模拟输入INPUT+接收流量参考信号，安装在液压系统的远程压力传感器连接到放大器的模拟输入TR。
当实际液压功率需求pxQ（TRx输入+)达到由软件内部设置的功率限制（p1xQ1)，放大器自动减少阀的流量调节。压力反馈值越高，阀的调节流量越低。
选项/C- 仅与选项/W组合时
选项/C用于连接压力传感器输出为4-20mA电流信号，而不是标准的0~10V。
输入信号可通过软件选择电流和电压形式，范围是±10V或+20mA。
可能组合选项：/IQ,/IZ,/IW,/CW和/CWI
意大利阿托斯ATOS比例流量阀订货型号：
QVHZO-A-06/12 20
QVHZO-A-06/18 20
QVHZO-A-06/36 20
QVHZO-A-06/36 20/WG
QVHZO-A-06/45 20
QVHZO-AEB-NP-06/18
QVHZO-AEB-NP-06/45
QVKZOR-A-10/65 20
QVKZOR-A-10/90 20
QVKZOR-AEB-NP-10/65 10
QVKZOR-AEB-NP-10/90/I
ATOS比例流量阀QVHZO-A-06/12 20
