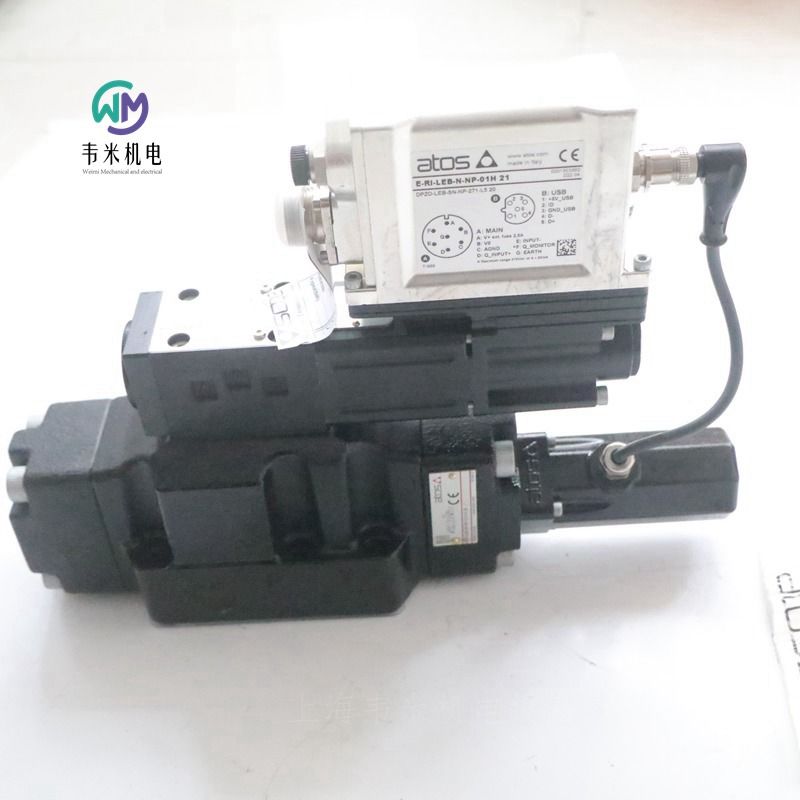

ATOS两级比例换向阀DPZO-LEB-SN-NP-271-L5/E 20，现货库存，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
阿托斯ATOS两级比例换向阀
高性能
耐震的数字式带双位置传感器和正遮盖阀芯
DPZO-LEB,DPZO-LES
高性能两级数字式比例阀，特殊的设计结构用于高速闭环控制。
此类阀配双LVDT位置传感器（主阀和先导阀）采用正遮盖阀芯，可实现动态响应的方向控制以及没有压力补偿的流量调节功能。
集成放大器根据指令信号调节阀芯开口度，出厂预调可实现阀与阀之间的互换。
此类比例阀有：
LEB基本型，模拟参考信号输入和USB型接口连接软件设置功能参数；
LES全系列型，除基本型放大器功能以外，还提供多种可选的总线接口,用于设置功能参数，参考信号和进行实时诊断功能。
尺寸:10到35通径
流量：180到3500l/min
压力：350bar
综合备注
DPZO-LEB,LES型比例阀获得了CE认证，符合应用规范要求（如抗磁性/抗干扰EMC指令和低压指令）。安装、接线和启动程序必须遵照FOO3部分总则和随货提供的安装注意事项。禁止使用阀的电子信号直接驱动作为安全功能的启用信号，如控制机器安全型元件的开/关，这也是欧洲标准的要求（流体系统和元件的安全要求，EN-982）。
警告
如果不能提供先导压力油，阀不能处于工作状态，以免过热对放大器造成损坏。为防止阀在机器循环运作中长时间中断工作，让放大器处于不工作状态 选项/Q或/）。
推荐每个阀的24VDC供电电源加2.5A的保险丝。
P/Q复合控制-仅对LES机能73
S选项在伺服比例换向阀的流量调节基础功能上，增加了压力闭环控制（SP）或力闭环控制（SF或SL）。根据液压系统的实际状况，进行压力（力）控制的转换。
传感器和电子放大器连接专用插头也可提供（选项SP需另外一个压力传感器，选项SF需2个压力传感器，选项SL需1个负载单元）。主配12芯插头和/Z选P/Q复合控制专门对应于阀芯机能73，推荐选用阀芯Q5和V9，见第[2节。
现场总线-仅对LES
总线连接允许阀直接连接到机器控制单元，用于设置数字参考信号，进行阀故障诊断和设置功能参数。主插头仍可接受模拟型参考信号，便于调试和维护。
主要特征-基于油温50°C，ISOVG46矿物油
安装位置 任意位置
安装面粗糙度 粗糙指标Ra0.4，平面度O.01/100(ISO1101）
MTTFd值符合ENISO 13849 标准75年，见技术样本P007
环境温度范围
标准型=-20°C～+60°℃C
/BT选项=-40°C~+60°℃
存储温度范围
标准型=-20°C~+70°℃
/BT 选项=-40°C~+70℃
20°C时线圈电阻R 3~3.30
电磁线圈电流 2.6A
功耗 50W
绝缘等级 H级(180℃)电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529 IP66/67
隔热处理 电子器件PCB板带隔热涂层
负载因子 连续工作(ED=100%)
电子放大器
类型 数字式
形式 集成到阀上
电子放大器选项
标准型放大器配用7芯插头
电源 24VDC电源供电，稳压电源或经过整流滤波，串联2.5A保险丝。若单相整流器，须接10000μF/40V电容滤波；若三相整流器，须接4700μF/40V电容滤波。
输入参考信号 模拟信号差分输入，额定范围±10V（针脚D，日，与预期的阀芯行程成正比例。
输出监测信号 模拟信号输出±10VDc范围，与实际的阀芯行程成比例。
从电子放大器通24VDC电源启动到阀开始工作要求300ms到500ms的时间。在这段时间内，到阀线圈的电流为0。
选项/F
在输出监测信号端子可输出故障信号，显示放大器的故障状态（阀芯位置传感器电缆断裂或对//选项的参考信号电缆断裂）：故障信号对应OVDC，正常工作对应24VDC。
选项/I
输入信号和监测信号为4-20mA电流信号，而不是标准的±10VDC。
输入信号还可通过软件选择电压或电流形式，范围分别为+10V或+20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/1选项。在输入电流信号电缆断裂情况下，阀会停止工作。
选项/Q
安全选项，它允许在不切断电源的情况下，可驱动阀工作或停止阀工作（阀停止工作时，电子放大器输出仍处于激活状态）。启动放大器需要供给24VDc使能信号。
选项/Z
放大器配用12芯主插头，除具有上述特性外，另外还有：
使能输入信号
放大器使能需要在针脚3相对于针脚2输入24VDC电源：当使能信号为0时，阀停止工作（电磁铁电流为0），但放大器电流输出级仍处于激活状态。
故障输出信号
故障信号显示放大器的故障状态（电磁铁短路/未连接，4~20mA输入信号电缆断线，等等）。故障状态信号为0VDC，正常工作信号为24VC（针脚11对针脚2）：故障状态不受使能信号的影响。
放大器的逻辑和通讯电源-仅对LES阀
此选项分别给电磁铁（针脚1,2）和数字式电子放大器（针脚9，10）供电。
切断电磁铁供电电源可以使阀停止工作，但仍保持数字放大器电路通电，以避免机器现场总线控制器出错，这符合紧急情况下欧盟EN13849-1(exEN954-1)标准安全等级的规定，可实现安全型系统。
选项/C-仅对SP, SF, SL
选项/C时压力（力）传感器输出为4~20mA电流信号，而不是标准的±10V。
输入信号可通过软件选择电流和电压形式，范围分别是±10V或±20mA。
可能组合选项
对SN:有/FI,/IQ 和 /IZ选项
对SP,SF,SL:有 /CI选项
意大利阿托斯ATOS两级比例换向阀订货型号：
DPZO-LEB-SN-NP-170-L5
DPZO-LEB-SN-NP-171-L5 10
DPZO-LEB-SN-NP-270-L5
DPZO-LEB-SN-NP-270-L5/DIQ 10
DPZO-LEB-SN-NP-271-L5 20
DPZO-LEB-SN-NP-271-L5/E 20
DPZO-LEB-SN-NP-271-L5/DIQ
DPZO-LEB-SN-NP-273-V9/D
DPZO-LEB-SN-NP-470-L5 10
DPZO-LEB-SN-NP-471-L5 40
DPZO-LEB-SN-NP-473-L5/E/PE
DPZO-LEB-SN-NP-473-L5/E
DPZO-LEB-SN-NP-671-S5/BQED
DPZO-LES-SN-NP-271-05/1Q 60
ATOS两级比例换向阀DPZO-LEB-SN-NP-271-L5/E 20
