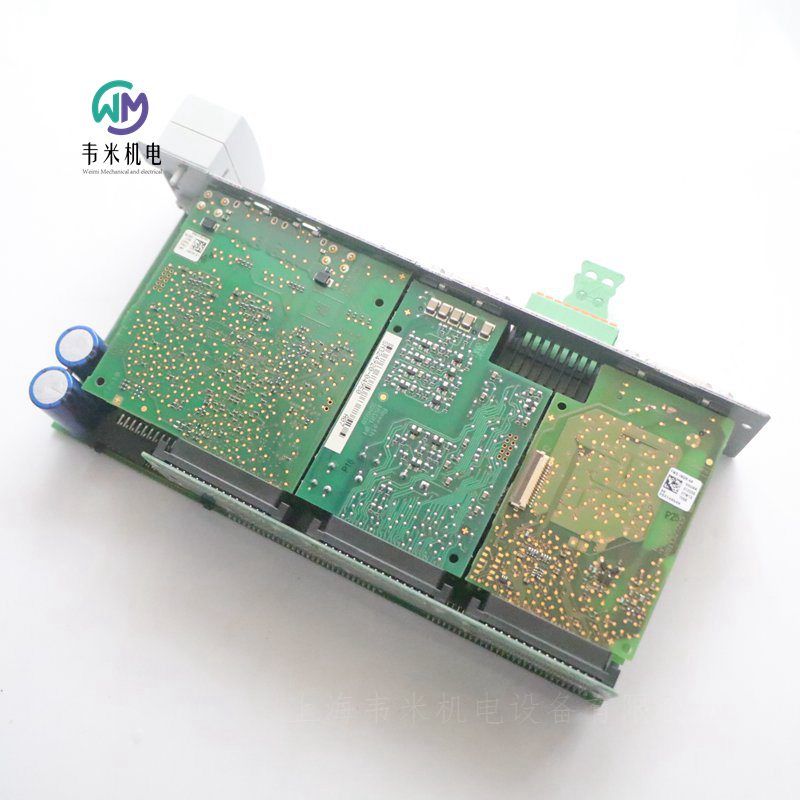

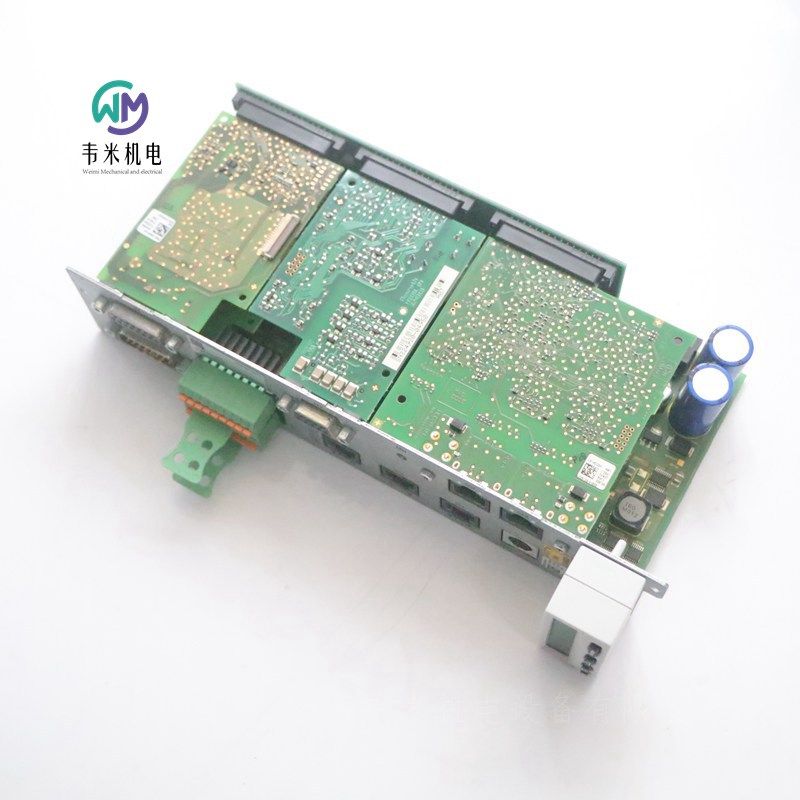

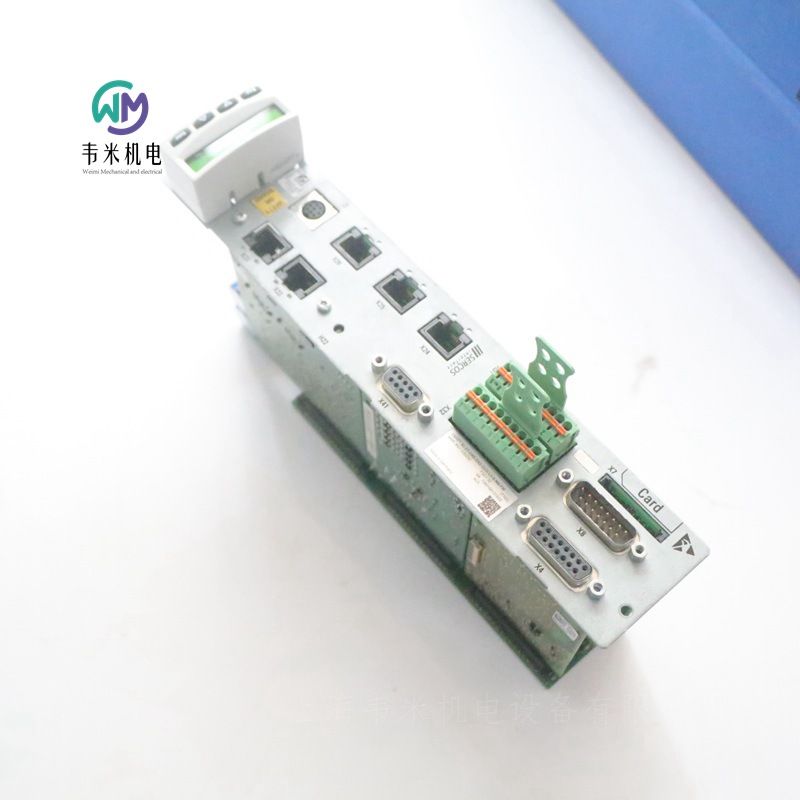

力士乐REXROTH伺服控制器CSH01.3C-ET-ENS-EN2-CCD-L2-S-NN-FW
R911330292 CSH01.3C-ET-ENS-EN2-CCD-L2-S-NN-FW＋R911328762 FWA-INDRV*-MPC-07VRS-D5-1-SNC-ML
IndraDrive 控制单元
IndraDrive 控制单元适用于标准及高端应用。此装置提供集成运动逻辑、多种技术功能、认证的安全技术和标准化接口。其性能、功能和配置各不相同，可以与各种版本的固件和操作面板相结合使用。
""ADVANCED""单轴控制单元符合控制标准和动态的*高要求。支持一系列广泛的控制通信和编码器接口。集成了数字和模拟输入输出，用于与高级别控制系统通信，并且可通过数字和模拟输入输出扩展程序和编码器模拟输出进行升级。""ADVANCED""控制单元是 Motion Logic MLD（集成了驱动器的 PLC）的理想平台。
特点
从标准应用到高端应用个性化解决方案
集成安全技术
可选安全扭矩关闭或安全运动 集成安全技术
用于评估所有标准编码器类型的多编码器接口
通用型开放式接口
Sercos Master 或多以太网接口（Sercos III、EtherCAT、PROFINET IO、EtherNet/IP、Powerlink）
固件功能广泛，包括兼容 IEC 的运动逻辑（Sercos主模块上的从轴可能多达 9 根从）
两个其它可选设备（PROFIBUS、CANopen、编码器模拟、第二/三多编码器接口、输入输出扩展）
规格
通信 多以太网
操作部件 带操作部件，固件必须单独订购
接口 4 安全扭矩关闭（SIL3/第3类PL e）
接口 2 编码器 EnDat2.1/1Vpp/TTL
接口 3 交叉通信
接口 1 编码器IndraDyn/Hiperface/1Vpp/TTL
力士乐REXROTH伺服控制器
R911338542 CDB02.1B-ET-EC-EC-NN-S4-S4-NN-NN-FW+R911347470 FWA-INDRV-MPM-20VRS-D5-1-NNN-NN
从标准应用到高端应用个性化解决方案
集成安全技术
可选安全扭矩关闭或安全运动 集成安全技术
多以太网接口（Sercos，EtherCAT，PROFINET IO，EtherNet/IP，Powerlink）
用于评估所有标准编码器类型的多编码器接口
通用型开放式接口
固件功能广泛，包括兼容 IEC 的运动逻辑
其它可选设备（PROFIBUS、CANopen、编码器模拟、第二多编码器接口、输入/输出扩展）
产品属性
通信 多功能以太网
操作部件 带标准操作部件，固件必须单独订购
接口 4 未配备
接口 2 多编码器接口
接口 3（安全技术） Safe Motion
接口 1 多编码器接口
接口 6（安全技术轴 2） Safe Motion
接口 5 未配备
重量 [kg] 0.8
力士乐REXROTH变频器 HCS03.1E-W0210-A-05-NNBV
R911308415
IndraDrive C (HCS03) 变频器，210 A
IndraDrive C (HCS03) 变频器涵盖了高千瓦级功率范围。此装置设置了一个控制单元插槽，有各种接口，用于连接自动化环境，适用于编码器系统、安全技术和其他数字及模拟信息等。
1.5x 过载容量
紧凑型设计，适合于单轴应用
产品属性
冷却系统类型 内部空气冷却
电流 [A] 210
持续电流 [A] 145
宽度 [mm] 350
高度 [mm] 315
深度 [mm] 440
国际保护代码 IP20
标称电源频率 [Hz] 50-60
功率（无节流） [kW] 68
连续功率（无节流） [kW] 47
功率（带电源节流） [kW] 124
连续功率（带电源节流） [kW] 85
输出频率 (@4kHz 开关频率) [Hz] 0-400
输出频率 (@8kHz 开关频率) [Hz] 0-800
输出频率 (@12kHz 开关频率) [Hz] 0-1200
输出频率 (@16kHz 开关频率) [Hz] 0-1600
电源连接电压 (3 AC) [V] 400-500
输出电压 3 x AC 0 ... 480 V
重量 [kg] 39
力士乐REXROTH控制器
范围
这些操作说明适用于控制器的所有变体，其类型代码开头如下：
CML25.1...
CML45.1...
CML65.1...
CML75.1...
CML85.1...
2.2交货范围
控制器
操作说明
风扇（仅与L85控制器一起提供）
输入插头（仅包含在L25控制器的供货范围内）
端座
屏蔽板
插座条（已安装）
防静电袋
锂电池（已插入）
控制器只能与规定的附件和附件一起使用。未明确提及的组件不得连接。这同样适用于电缆和电线。
操作只能在明确指定的配置和组件组合中进行，并使用相应功能描述中指定的软件和固件进行。
控制器的应用领域包括：
搬运和装配系统
包装和食品机械
印刷机和纸张加工机
机床
木工机械
控制装置只能在规定的安装和安装条件下、指定的使用位置和指定的环境条件（温度、防护等级、湿度、EMC等）下运行。
风扇是易磨损的机械部件
使用寿命尤其取决于温度。
风扇寿命：
24°C下95000小时
可以通过控制器查询风机的运行小时计数器。
允许使用循环空气在55°C以下运行。如果循环空气不循环，则必须使用风扇。
一般技术数据
处理器控制器L25:Renesas SH7785，576 MHz（CPU CLK）
控制L45:AMD LX800，500 MHz
控制器L65:Intel Celeron M，1.0 GHz
控制器L75:Intel Atom E3827双核1.75 GHz
控制器L85:Intel Core2Duo，1.2 GHz
内存控制器L45、L65、L75和L85：
至少256 MB的DRAM和至少256 KB的RDS
可选择的
8或16 MB SRAM电池缓冲
控制L25：
至少128 MB的DRAM和至少256 KB的RDS
功能模块接口 力士乐PC104PLUS
I/O终端接口 力士乐内联接口
通信接口（L45、L65、L75和L85上）
1个以太网端口（RJ 45，10Base-T，100Base-TX）
1×Profibus-DP主从接口
1个以太网端口（2个RJ 45，10Base-T，100Base-TX），用于TCP/IP或RT以太网（Profinet RT或Ethernet/IP）
可选择的
1×第三代Sercos主从接口（2×RJ 45）
通信接口（在L25上）
1个以太网端口（RJ 45，10/100 Base-T）
1×Sercos第三代主从接口
Sercos主从接口的替代方案
1×Profibus DP主/从接口或
以太网端口（RJ 45，10Base-T，100Base-TX），用于TCP/IP或RT以太网（Profinet RT或以太网IP）
1×单极就绪触点
数字输入和输出（仅限L45、L65、L75和L85）
8 x电流隔离数字输入
8个电流隔离数字输出
重量1.8 kg
防护等级IP 20
电源和功耗
控制器提供24 V电源。工作电压如下：
根据DIN EN 61131-2的数值：
额定电压DC 24 V
公差-15%，+20%（无残留波纹）
残余波纹±5%
Umax 30 V
Umin 19.2 V
在额定电压下从ULS获取控制器的电流，以及所有连接的功能模块和在线端子
控制L25：2 A
控制L45：2.6 A
控制L65：3.0 A
控制L75：2.9 A
控制L85：3.0 A
UM和US控制器的电流消耗
总计*大8 A
控制器的功耗（不带连接的I/O和功能模块）
控制L25:8.7 W
控制L45:14 W
控制L65:18 W
控制L75:17 W
控制L85:21 W
工作电压和电流、功耗
控制器必须施加三个工作电压（分段电压US、电源电压ULS和主电压UM）。
确保始终连接接地端子。这可以防止通过I/O信号反向馈送可能触发的故障。
标准含义
DIN EN 60 204-1机械电气设备
DIN EN 61 131-2可编程逻辑控制器设备和测试要求
DIN EN 60 529保护等级（例如外壳和安装空间）
UL 508工业控制设备
力士乐REXROTH控制器订货号和型号：
R911170900 CML65.1-3P-500-NA-NNNN-NW
力士乐REXROTH电源滤波器
R911380993 HNF01.2D-F240-R0094-A-480-NNNN
电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元*佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现无故障运行。
适用于 IndraDrive C, HCS02
适用于 IndraDrive C, HCS03
适用于 IndraDrive M, HMV01
适用于 IndraDrive C, HCS02
适用于 IndraDrive C, HCS03
适用于 IndraDrive M, HMV01
产品特性
电源 再生
连续电流[A] 94
额定电流[A] 94
电源电压（3 AC）[V] 380-480
EMC领域 符合 DIN EN 61800-3 标准 C2 类的要求，扩展频率范围符合生产环境标准 EMC ILA
适用范围 6轴，电缆长度大240米
重量[kg] 17
力士乐REXROTH紧凑型放大器
R911298371 HCS02.1E-W0012-A-03-NNNN
IndraDrive C (HCS02) 变频器，11.5 A
IndraDrive C（HCS02）转换器覆盖中等功率范围的功率谱。它们有一个用于控制单元的插槽，该插槽具有各种接口，用于连接到自动化环境、编码器系统、安全技术、额外的数字和模拟消息等。
1.5千瓦...11 kW功率范围
12个...70 A电流
200伏...500 V直流电源
2.5倍过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型
内部空气冷却
电流[A] 11.5
连续电流[A] 4.5
电源电压（1 AC）[V] 200-250
电源电压（3 AC）[V] 200-500
开关频率/输出频率（@4kHz）[Hz] 0-400
标称网络频率[Hz] 50-60
开关频率/输出频率（@8kHz）[Hz] 0-800
开关频率/输出频率（@12kHz）[Hz] 0-1200
开关频率/输出频率（@16kHz）[Hz] 0-1600
输出电压 3 x AC 0。。。主接线电压V
功率（无节流）[kW] 5.
功率（带主油门）[kW] 5.
连续功率（无节流）[kW] 2.1
连续功率（带电源节流）[kW] 2.1
保护等级 IP20
宽度[mm] 65
高度[mm] 251.5
深度[mm] 290
重量[kg] 3
力士乐REXROTH刹车电阻
R911305932 HLR01.1N-0470-N11R7-A-007-NNNN
产品特性
额定功率[kW] 0.47
连续功率[kW] 0.47
中间电路电压 直流700伏
连续制动功率（制动电阻）[kW] 0.47
制动功率（制动电阻））[kW] 56
保护等级 IP20
宽度[mm] 223
高度[mm] 300
深度[mm] 210
重量[kg] 6.01
