ASCO先导阀箱SG110A061 24/DC，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

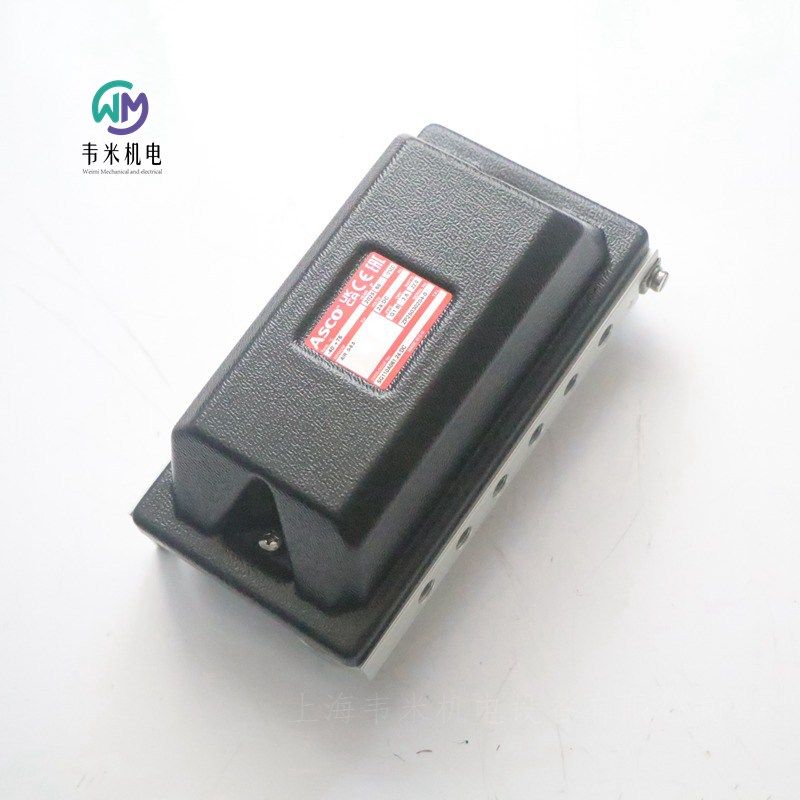

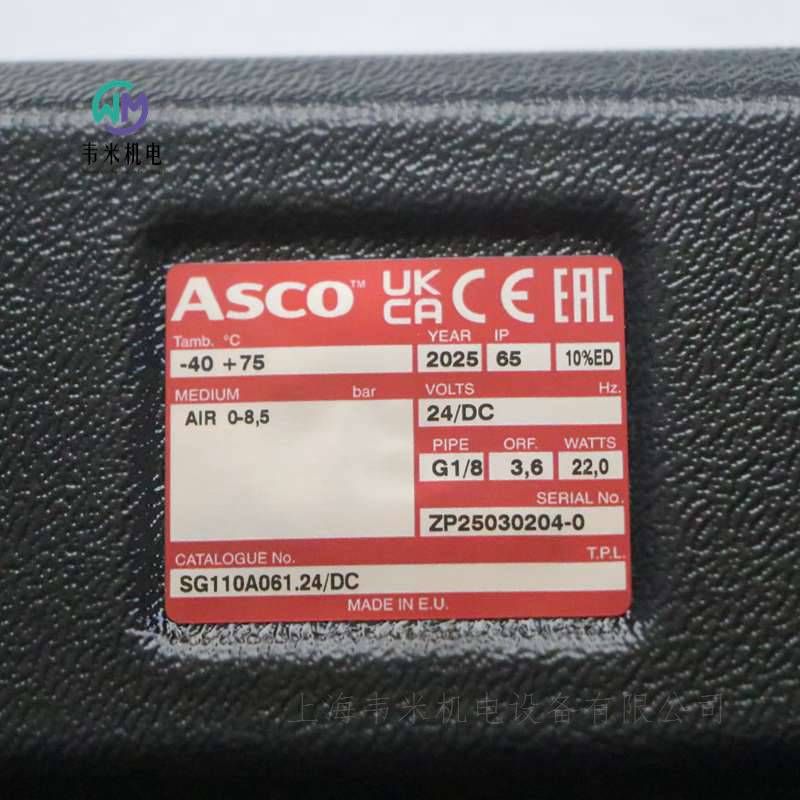

世格ASCO先导阀箱SG110A061 24/DC
ASCO 110 系列是一组紧凑的先导阀箱，包含 2 至 12 个直接操作的一体化阀门。阀箱经过特殊设计，可远程控制用于集尘器应用的脉冲阀（ASCO 353 系列）。
先导阀箱-NC-G1/8“（DN5）-孔口：3,6-铝弹性：NBR-22,0-W线圈等级：F-IP65
特点
紧凑先导阀箱内置直操式一体化先导阀
专为脉冲阀（353 系列）远程控制而设计
阀座与底盘为一体
用于只有 1 个或 2 个 (G 3/8") 消音器的常用排气连接件
内置发热元件，可在较低环境温度中低故障运行
防护等级：IP 65
用于一体化快速接头的设备
组件符合所有相关的 EC 指令
规格
阀体材料轻合金
流量（立方英尺）/流量（立方英尺）0.40/0.35
功能2/2常关
管道/端口类型和尺寸G 1/8（ISO 228/1）
产品类型电磁阀
阀门驱动电磁阀-直接作用式
介质空气，惰性气体
小至大工作压力（空气）0至8巴
产品重量1.00 kg
线圈等级F
环境温度-40摄氏度至85摄氏度
流体温度-20至80癈
孔口尺寸3.6毫米
电压24伏直流电
额定功率为22 W
小-大工作压力（空气）0-8巴

世格ASCO 551-552-553系列先导式滑阀，铝质阀体
特点
单线圈滑阀，认证符合IEC 61508系统安全标准，安全等级SIL 4 (551/TÜ V)-SIL 3 (553/EXIDA)；
电磁阀与气源螺纹连接，与气缸之间采用NAMUR安装方式；
同一个阀可以通过转接板转为5/2或3/2常闭阀，控制单作用或双作用气缸；
阀体上所有的排气口均可连接，以提供更好的防护，特别适用于敏感区域，例如
洁净室，药厂和食品厂；
阀体提供更好的防护性能，不易受外界杂质如液体、灰尘等干扰(防尘结构)；
可通过改动垫片的方向将阀改为外置先导式，小工作压差为0；
电磁阀符合相关的EC规范
概述
压差 2 - 10 bar [1 bar = 100 kPa]
流量(压差为6 bar时) ：
1/4 = 700 l/min (AN)
1/2 = 3000 l/min
介质  经过滤空气或惰性气体
温度范围 (TS)  - 25°C ~ + 60°C
密封材料  NBR + PUR
与流体接触的阀体材料
确认与阀体接触的介质在允许使用的介质范围内
阀体 阳极氧化铝, 黑色
端盖（弹簧回复结构） 玻纤填充PA
转接板 玻纤填充PA
内件 Zamak，不锈钢，(POM)，铝
先导部分内件 详见参数
先导部分端盖 铝
阀芯套筒 不锈钢
动静铁芯 不锈钢
阀芯弹簧 不锈钢
密封 NBR
顶部阀芯 PA
平衡环 POM
先导部分(低功耗) 焊接，不锈钢或铝
阀座 黄铜
阀座密封 POM
屏蔽环 铜
平衡环(低功耗) PTFE
产品选型指导
1、选择基本型号，根据工作温度选择对应的密封材质，见上页的参数
表。选型时注意密封材料适用，选择代表螺纹标准的前缀字母。
2、选择合适的前缀和电磁头，见上页的参数表和本页的前缀表，注意符合相关的功耗等级(LP, BP)，电气防护等级和温度等级。注意：环境温度范围不得超过电磁阀线圈的工作温度范围。
3、选择（组合）后缀。
4、选择电压，见标准电压。
5、型号/订购号；
电磁阀温度范围
阀的温度范围：阀的温度范围 (TS)取决于密封件的材质，正常工作情况下的介质的性质(例如：蒸汽)
电磁头的温度范围：电磁头的温度范围取决于线圈的功耗等级(LP, RP, MP或BP)和必须遵循的安全规范
温度范围：电磁阀整体的工作温度范围是上述两者的上下限。
安装
-发货时附多种语言版本安装使用说明书；
-无安装方向限制；
-气源不要连接排气口3，阀体的结构特殊，不能够用作常开阀，特殊应用请咨询ASCO；
-阀包装内带有两块NAMUR转接板，功能为5/2或3/2常闭，请根据执行器类型选择合适的转接板安装在阀与执行器之间；
-销钉，安装螺栓和垫片在包装内；
-IEC 61508 系统安全认证 (后缀SL), 允许工作温度: -40°C ~ +60°C，如有故障率要求，请咨询ASCO；
-户外使用时，排气口须加装消音器以防止液体或粉尘进入；
-标准接管螺纹：8 = NPT (ANSI 1.20.3); G = G (ISO 228/1)；
-前缀"NF/WSNF" 外壳可提供1/2" NPT和M20 x 1,5 (前缀 "ET")电缆进口，供货时不带防爆格兰；
-带IEC 61508 SIL认证的阀必须带有特殊防护消音器。
世格ASCO 551 系列电磁滑阀
ASCO 551 系列是一种紧凑的电磁阀，非常适合在挑战性环境中用于控制空气或惰性气体。阀门的设计结合坚硬的 T 形密封件和灵活的 O 形环，具有气泡密封性、耐污垢性以及可经历数百万次循环的可靠性。551 系列具有阳极氧化铝、黄铜和不锈钢阀体，以及 14 英寸的 NPT 和 BSP 连接。此阀门适用于化工、精炼、食品饮料和生命科学加工中的恶劣环境。
规格
阀门致动电磁 - 空气先导
阀体材质黄铜、不锈钢、铝
介质空气、惰性气体
配管/接口尺寸1/4 "
接口类型G ISO228/1-G BSPP、NPTF
功能三通 - 3/2 常闭、四通 - 5/2、四通 - 5/3 - 中封式、四通 - 5/3 - 中泄式
流量0.5 Cv 至 1.0 Cv、0.43 至 0.86 Kv
电压24 AC、110 AC、120 AC、220 AC、480 AC、6 DC、12 DC、24 DC、120 DC、240 DC | 50、60
大差压/大工作压力真空至 150 PSIG
工作环境腐蚀性、危险、室内、室外
标准ATEX 1-21 区、ATEX 2-22 区、I 类 1 分类、II 类 1 分类、SIL、1 类、2 类、3 类、3S 类、4 类、4X 类、6 类、6P 类、7 类、9 类
温度-60°C 至 80°C
有两种型号可供选择，根据 VDI/VDE 3845 直接安装到带 NAMUR 接口的执行机构上，或通过螺纹安装在管路上
阀体材料为铝、黄铜或 316L 不锈钢
排气口中，可安装管道，可更好地抵御恶劣环境。
DIN、防水、防爆的电磁阀适用于任务关键区域和危险区域
低功耗结构非常适合远程和替代电源位置
通向执行机构弹簧侧的一体式呼吸块排气口用于排气，防止腐蚀
可提供安装在任何位置的单和双电磁管结构
全部 Ex 批准；ATEX、IEC EX、NEPSI、CUTR、KOSHA、UL、CSA、InMetro
NAMUR 的所有端口都位于同一侧，以获得更好的防水和防尘性能
所有防爆电磁管均可用：Ex d、Ex mb、Ex ia/Ib、Ex emb、NEMA
有极寒型号可供选择，适合在 -60&℃ 的温度下使用
紧凑型滑阀，只需一个简单的流量板设计即可将 3/2 转换为 5/2（ 551 系列）
美国世格ASCO电磁阀订货型号：
EFG551A001MS
EFG551A001MS 220VAC
EF8551A001MS
EF8551A001MS 24VDC
EF8551G401MO
EFG551H417
SCG551A001MS
SCG551A001MS 24VDC
SCG551A001MS 115VAC
SCG551A002MS
SCG551A002MS 24VDC
WSNF8551A322
WSNF8551A322MO
JPIS8551B301MO
VCEFCMG551H401MO
世格ASCO防爆电磁阀VCEFCMG551H401MO 24VDC

世格ASCO 316 系列电磁阀
ASCO 316 系列是一种高流量的通用型电磁阀，可用于大型阀门执行器的先导控制，并可以实现快速关闭大型控制阀。带先导膜片的提升阀设计适合压缩空气、惰性气体和液体的介质。它的弹性底座保证了阀门关位的密闭性
规格
阀门致动电磁 - 直动
阀体材质黄铜
介质空气、惰性气体、水
管道/端口尺寸1/2 "；3/8 "；3/4 "；1 "
端口类型NPTF
功能三通 - 3/2 常闭；三通 - 3/2 常开
流量系数2.0 Cv 至 6.0 Cv；6.0 Cv 至 14.0 Cv
电压100 至 240 AC/DC 电压范围；12 至 24 DC 电压范围；125 DC 电池充电；110 AC；12 DC；120 AC；120 DC；24 AC；24 DC；24 至 120 AC/DC 电压范围；250 DC 电池充电；240 - 50；50/60；60
工作环境危险；室内；室外
标准ATEX 区域 0-20；I 类 1 分类；I 类 2 分类；CSA；IEC Ex 区域 0-20；SIL；1 类；2 类；3 类；3S 类；4 类；4X 类；6 类；6P 类；7 类；9 类；UL
低功耗版本的电磁头为一体式注模结构，由一个高效导磁的线圈套筒和特殊的低功率线圈组成。运行环境温度，高温度为 175° F (80° C)。旨在用于工厂自动化以兼容PLC控制
用于常规工况的黄铜阀体和用于腐蚀性环境的不锈钢阀体都具有0压启动版本
本质安全型号仅设计安装使用于本安工况或带安全栅的NIFW 区域内
该系列可提供完整的认证的电磁头选项。
HT8316G074 220VAC


世格ASCO 320 系列电磁阀
ASCO 320-s 系列是设计用于多种工况应用的通用电磁阀。这款直动式电磁阀适用于宽电压应用、恶劣环境、直接安装、滴落控制和长使用寿命要求。适用于分析和诊断设备、除尘器系统、生命科学、冲压室和金属冲压。
规格
阀门控制电磁 - 直动式
阀体材质黄铜、不锈钢
介质空气、惰性气体、轻油、水
管道/接口尺寸1/8 "; 1/4 "
接口类型G ISO228/1-G BSPP
功能三通 - 两位三通 常闭、三通 - 两位三通 常开、三通 - 两位三通 通用
流量0.04 至 0.2 Kv、0.2 至 0.43 Kv
电压24 DC、48 DC、24 AC、48 AC、115 AC、230 AC | 50
大差压/大工作压力真空至 10.3 Bar、真空至 150 PSIG、超过 34.5 Bar、超过 500 PSIG、10.3-34.5 Bar、150-500 PSIG
特点
所有 NPT 螺纹均位于阀体内，允许直连管道系统
0压差运行
提供黄铜和不锈钢材质
可安装在任意位置
长使用寿命版本的设计避免了金属与金属之间的接触摩擦，在干燥气体或燃气应用中高可达 2000 万次循环动作。轻松应对快速循环或常带电工况
适用于恶劣环境的版本实现低功耗以及阀门和执行机构快速关断。电磁阀经过 UL、CSA、ATEX 和 IIECEx 认证
新一代RedHat可实现宽电压范围及低功耗运行电磁阀线圈满足美标防爆等级Class I, Division 2
世格ASCO直动式电磁阀订货号和型号：
8320G174 220VAC
8320G186MO
EF8320G184
EF8320G202 24DC

ASCO 290 系列气控式角座阀
ASCO 290 系列是一个气压驱动的、直动式角座阀，专门用于苛刻的应用。提供黄铜或不锈钢材质的直通阀体设计。该阀门适用于一般应用领域（空气、惰性气体、水、油和轻质泥浆），以及食品和饮料工业中的蒸汽、热水和辅助流体。提供许多可选功能，包括可视/电气阀位指示器或行程限制器。
规格
阀门致动电动、气动 - 空气先导
阀体材质黄铜、不锈钢
介质腐蚀性液体/气体、空气、惰性气体、燃油、热水、轻油、氧气、蒸汽、水
管道/端口尺寸1/2 "；3/8 "；3/4 "；1 "；1 1/4 "；1 1/2 "；2 "；2 1/2 "
端口类型NPTF
功能两通 - 2/2 常闭、两通 - 2/2 常开
流量系数2.0 Cv 至 6.0 Cv、6.0 Cv 至 14.0 Cv、14.0 Cv 以上
工作环境室内、室外
标准/RoHS、4 类、4X 类
特点
在处理腐蚀性液体（如蒸汽、热水、溶剂和轻质浆料）方面具有久经考验的耐久性
可选功能包括位置指示和比例控制
坚固耐用的防水执行机构，由硬质纤维复合材料制成，并受双 O 形环密封件的保护
弹簧支承的阀杆密封：FKM 氟橡胶刮水器使有害砂砾远离阀杆区域，从而实现超乎寻常的耐久性
两个尺寸过大的轴承引导阀杆平滑移动，实现大可靠性
防水锤设计：流体通过阀瓣下方，导致关闭速度变慢
一些型号符合针对食品和饮料应用的 FDA CFR21 的规定


世格ASCO 344 系列活塞式/提升式电磁阀
ASCO 344 系列电磁阀具有活塞式操作的的提升结构设计，为多种应用提供高流量。其坚固耐用结构可用于空气或水介质。344 系列适用于分析和诊断仪表、生物燃料、加热设备、生命科学生产和精炼。
规格
阀门控制电磁直动式
阀体材质黄铜
介质空气、惰性气体、轻油、水
管道/接口尺寸1/4 "; 1/2 "; 3/8 "; 3/4 "; 1 "
接口类型NPTF
功能四通 - 4/2
流量0.05 - 0.1 Cv、0.1 Cv 至 0.5 Cv、0.5 Cv 至 1.0 Cv、1.0 Cv 至 2.0 Cv、2.0 至 6.0 Kv、0.43 至 0.86 Kv、0.86 至 1.73 Kv、1.73 至 5.19 Kv
电压100 至 240 AC/DC 电压范围、12 至 24 DC 电压范围、125 DC 电池充电、110 AC、12 DC、120 AC、120 DC、24 AC、24 DC、24 至 120 AC/DC 电压范围、250 DC 电池充电 | 50/60
工作环境危险、室内、室外
标准/ATEX 0-20 区、I 类 1 分类、I 类 2 分类、CSA、FM、IEC Ex 0-20 区、SIL、1 类、2 类、3 类、3S 类、4 类、4X 类、6 类、6P 类、7 类、9 类、UL
特点
单线圈或双线圈结构，拥有多种尺寸和流速
双线圈结构可通过瞬时信号切换阀芯，即使在断电后也能保持位置
由于具有安装灵活性，可安装在任何位置
提供低功耗、本质安全、宽电压和长寿命型号
美国世格ASCO提升式电磁阀订货型号：
8344G080
EF8344G374 24DC

世格ASCO 353 系列电磁阀
ASCO 353 系列是一款膜片电磁阀，专门为除灰吹管除尘器系统提供极快脉冲而设计。其高流量和快速启闭有助于反复高效地对滤袋清灰。
规格
阀门致动 电磁、电磁 - 空气先导
阀体材质 铝
介质 惰性气体
管道/端口尺寸 3/4 "; 1 "; 1 1/4 "; 1 1/2 "; 2 "; 2 1/2 "; 3 "
接口类型 NPTF
功能 两通 - 2/2 常闭
流量 6.0 Cv 至 14.0 Cv、14.0 Cv 以上、5.19 至 12 Kv、12 kv 以上
电压 110 AC、115 AC、120 AC、208 AC、220 AC、230 AC、24 AC、240 AC、440 AC、480 AC | 50、60
大差压/大工作压力 Hazardous, Indoor, Outdoor
工作环境 危险、室内、室外
标准/ I 类 1 分类、I 类 2 分类、II 类 1 分类、II 类 2 分类1 型、2 型、3 型、3R 型、3S 型、4 型、4X 型、6 型、6P 型、7 型、9 型、UL
特点
长周期使用寿命和快速开启/关闭
Cv 达到 140 m³/h 的高流量，适合高效清理囊袋
快速装配连接件省去了螺纹切割和单独密封
一体化导阀拥有模塑环氧树脂线圈和可用选件
可在任何位置安装阀门
Ex批准；ATEX、IEC EX、NEPSI、CUTR、KOSHA、UL、CSA
所有防爆电磁阀均可用：NEMA、Ex d、Ex mb、Ex e mb
提供低温版本，适用于-40°C以下的温度，以及高温版本，适用于+140°C以下的温度
美国世格ASCO电磁阀订货型号：
EFG353G043
NFG353A050V
SCG353G043
SCG353G044

ASCO 314 系列电磁阀
ASCO 314 系列是一种直动式、通用型电磁阀，可用于小型控制阀及其执行机构的先导流量控制。该阀体内部只有一组弹簧和两组活动部件，非常适合做为基础型两位三通电磁阀进行先导控制。它适用于分析和诊断设备、汽车、装瓶系统、除尘系统和生命科学应用。
规格
阀体材料黄铜
流量（Cv）/流量（Kv）0.08/0.06
功能3路-3/2通用
管道/端口类型和尺寸NPT 1/4
阀门驱动电磁阀-直接作用
介质过滤空气，惰性气体
产品重量1.70磅
订货代码21156
套件编号316816
线圈类别LP
线圈编号238710-902-D
环境温度-40-140°F
流体温度32-140°F
孔口尺寸1/16英寸
电压24伏直流
额定功率1.4 W
项目状态激活
引线长度18英寸
纸箱注释1/4 X 1/16 3U黄铜1.4/F DC
阀座弹性体NBR
安装方向任意
特点：
耐用的黄铜和不锈钢结构，因此使用寿命长
0压运行
可用于低容量液体分流
还具有低功耗、本质安全和宽电压范围结构
该系列可提供认证的防爆电磁头
美国世格ASCO直动式电磁阀订货型号：
EF8314G300 24VDC
ASCO先导阀箱SG110A061 24/DC
