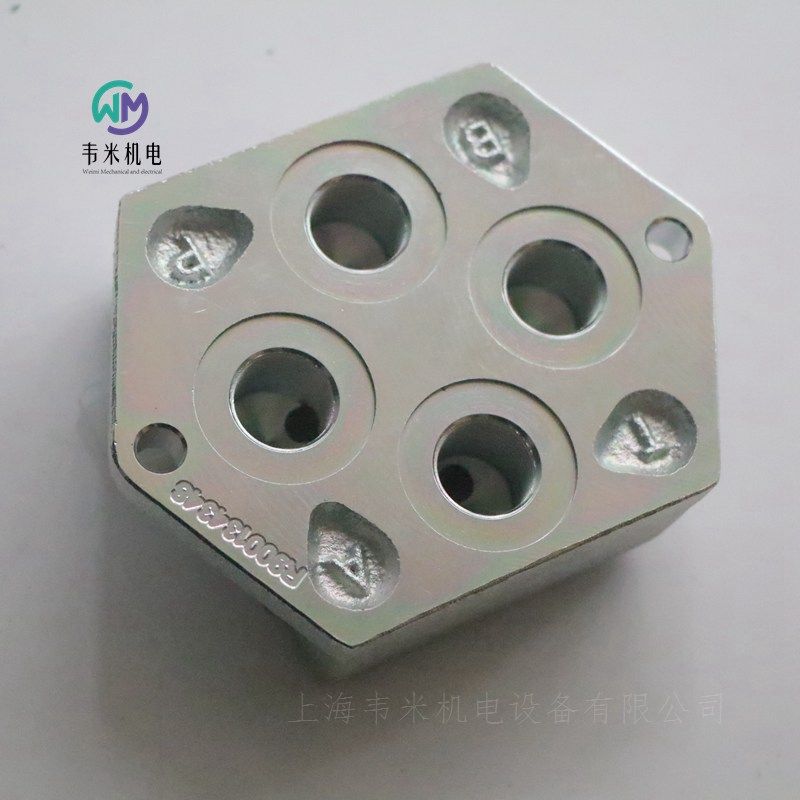

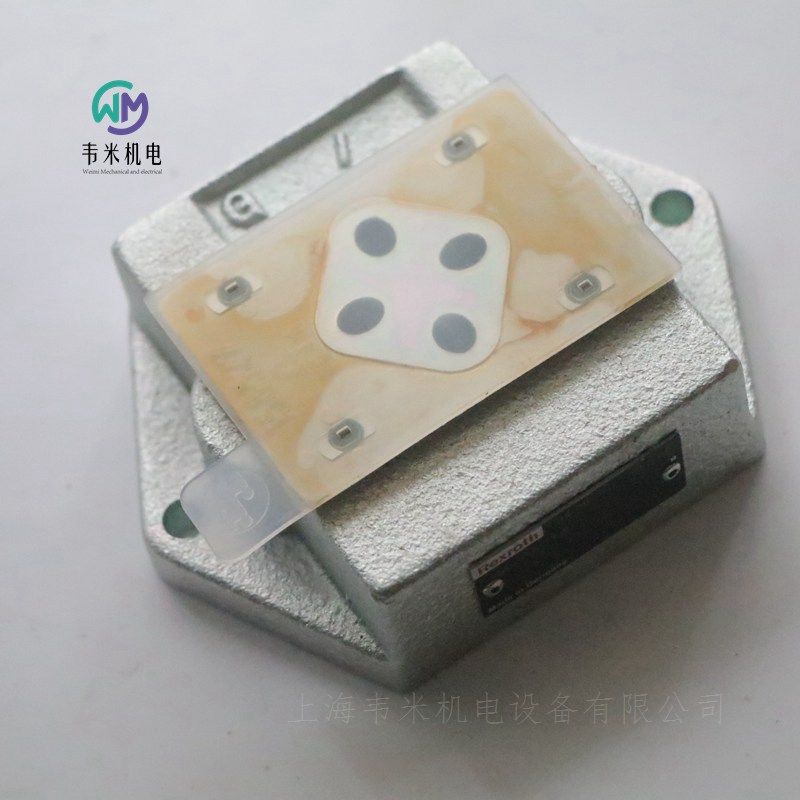

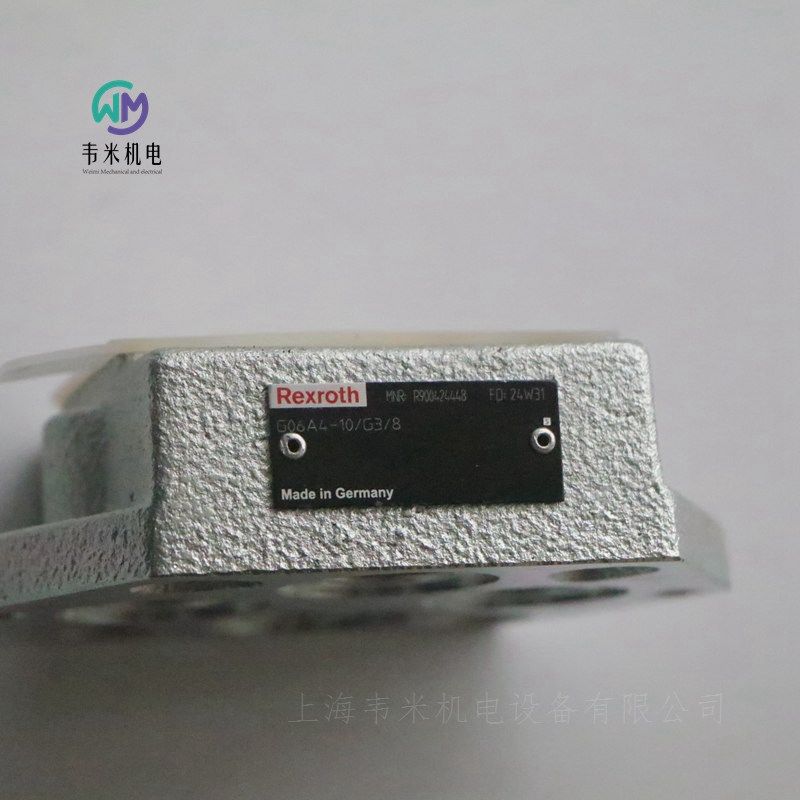

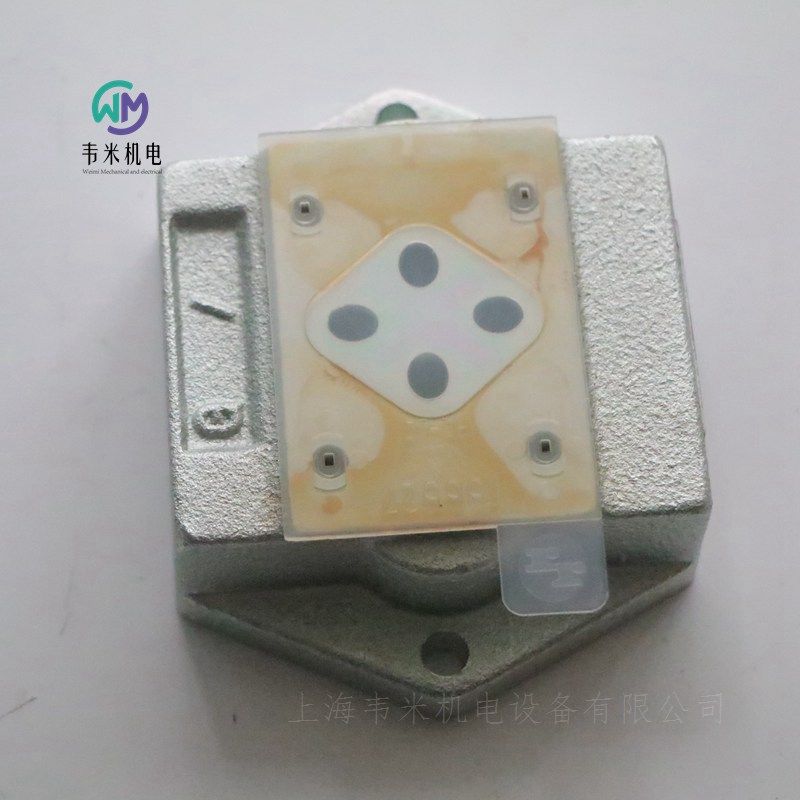

REXROTH阀门联接板R900424448 G06A4-1X/G3/8，上海韦米机电设备有限公司主营产品；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH联接板
R900424448 G06A4-1X/G3/8

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH液压元件应用行业：注塑机、吹塑机、橡胶和发泡机、陶瓷压机、同步折弯机(折板机),、剪板机(剪床）、冲切/步冲、金属压力机、弯曲/锯床、机床、食品机械、皮革/鞋机、木材/造纸机械、钢铁业/铸造、压铸机/挤压机、电厂、生态能源（风能-水力-太阳能）设备、油和天然气工业设备、混凝土泵、路机、钻井/开采设备、起重机、升降机/叉车、推土机、道路，隧道，水坝工程设备、压缩机、街道维修设备、模拟器/娱乐设备、卡车、铁路工程设备、航空工业设备、船舶/航海工业设备、打谷机/喷洒机、拖拉机/收割机。

力士乐REXROTH直动式减压阀
ZDR10D
规格 10
组件系列 5X
大工作压力 20 bar
大流量 80 l/min
叠加阀
油口安装面符合 ISO 440-05-04-0-05
4 个压力等级
4 个可选调整类型：
旋钮
六角套筒和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选（型号“A”）
通道 A、B 或 P 中减压
防腐蚀设计
ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。
减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。
通过调整类型设置次级压力。
型号“A”
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时，通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将相对压缩弹簧移动到控制位置，并使通道 A 中的调定压力保持恒定。
通过控制油路 从通道 A 内部提供控制信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。
这样，通道 A 将经由控制阀芯上的控制边和壳体与油箱（通道 TB）相连接。这样一来，大量液压油将流回油箱，以使压力不再增加。
来自弹簧腔 的漏油排泄始终通过通道 TA 在外部实现。
压力计连接用于控制阀的次级压力。
单向阀可用于实现从通道 A 至 A 的自由回流，但于型号“A”。
型号“P”和“B”
对于型号“P”，减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。
对于型号“B”，通道 P 中的压力降低，但先导油可从通道 B 中获得。如果方向阀处于阀芯位置 P 至 A，则通道 B 中的压力不得超过设置的次级压力。否则，通道 A 中会出现减压现象。
注意：
在无方向阀的情况下使用时，通道 TA 和 TB 必须相互连接（例如，在盖板中）。
设置方向座阀 NG 0 时，必须使用 HSZ0A078-3X/M00 型叠加阀板（物料号 R900537264）。
德国力士乐REXROTH减压阀订货号和型号：
R900438008 ZDR10DA2-54/75Y
R900410884 ZDR10DA2-5X/150Y
R900410884 ZDR10DA2-52/150Y
R900429511 ZDR10DP2-5X/75YMV
R900410880 ZDR10DP2-56/150YM
R900410876 ZDR10DP2-5X/210YM

力士乐REXROTH减压阀ZDR10DP2-5X/210YM
R900410876 ZDR10DP2-56/210YM
公称尺寸 10，P2 → P1，机械操作
液压  阀门  压力阀  机械减压阀  减压阀
高性能范围内的工业液压阀。可靠减压至设定值。
带保护帽的内六角
滑阀
直动式
压力设定范围 5…210 bar
连接图    ISO 4401-05-04-0-05
产品系列    ZDR10D
工作压力. [bar]    350.0
体积流量 [l/min]    160.0
活塞符号    P2 → P1
连接类型    叠加阀板
标称尺寸    10
驱动类型    通过机械致动
连接数    5
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    2.48
密封套件R961000697 ZDR10DA/DB/DP.-5X/

力士乐REXROTH减压阀ZDR10DP2-5X/75YMV
R900429511 ZDR10DP2-5X/75YMV
公称尺寸 10，P2 → P1，机械操作
液压  阀门  压力阀  机械减压阀  减压阀
高性能范围内的工业液压阀。可靠减压至设定值。
带保护帽的内六角
滑阀
直动式
压力设置范围 2…75 bar
连接图    ISO 4401-05-04-0-05
产品系列    ZDR10D
工作压力. [bar]    350.0
体积流量 [l/min]    160.0
活塞符号    P2 → P1
连接类型    叠加阀板
标称尺寸    10
驱动类型    通过机械致动
连接数    5
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    2.44

力士乐REXROTH减压阀ZDR10DA2-5X/75Y
R900438008 ZDR10DA2-54/75Y
公称尺寸 10，A2 → A1，机械操作
液压  阀门  压力阀  机械减压阀  减压阀
高性能范围内的工业液压阀。可靠减压至设定值。
带保护帽的内六角
滑阀
直动式
压力设置范围 2…75 bar
连接图    ISO 4401-05-04-0-05
产品系列    ZDR10D
工作压力. [bar]    315.0
体积流量 [l/min]    80.0
活塞符号    A2 → A1
连接类型    叠加阀板
标称尺寸    10
驱动类型    通过机械致动
连接数    5
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    2.56
密封套件R961000697 ZDR10DA/DB/DP.-5X/

力士乐REXROTH减压阀ZDR10DP2-5X/150YM
R900410880 ZDR10DP2-56/150YM
标称尺寸10，P2→P1，机械
高功率范围的工业液压阀。可靠的减压至设定值。
滑阀
直动式
压力调节范围5…150巴
带保护帽的六角形
产品特性
连接类型    ISO 4401-05-04-0-05
压力[bar]    350
体积流量[l/min]    160
活塞符号    P2→P1
连接类型    中间板
标称尺寸    10
操作类型    具有机械操作
连接数    5
开关位置数量    2
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    2.44


力士乐REXROTH减压阀-Z ZDR10DA2-5X/150Y
R900410884
标称尺寸10，A2→A1，机械
高功率范围的工业液压阀。可靠的减压至设定值。
闸阀
直接控制
压力调节范围5…150巴
产品特性
连接图像    ISO 4401-05-04-0-05
压力[bar]    315
体积流量[l/min]    80
活塞符号    A2→A1
连接类型    中间板
标称尺寸    10
操作类型    具有机械操作
连接数    5
开关位置数量    2
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    2.56

力士乐REXROTH减压阀ZDR10DP2-5X/75YM
R900410875
R900410875 ZDR10DP2-56/75YM
公称尺寸 10，P2 → P1，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
直动式
压力设置范围 2…75 bar
六角外壳，带保护帽
压力 [bar]    350
体积流量 [l/min]    160
活塞符号    P2 → P1
连接类型    叠加阀板
标称通径    10
驱动类型    带机械操作
连接数    5
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.48


力士乐REXROTH减压阀
先导式操作
DR系列
尺寸10…32
组件系列5X
工作压力350巴
流量400 l/min
特点
用于底板安装
端口模式符合ISO 5781
用于螺纹连接
作为插装阀
4种调节类型，可选：
旋钮
带六角套筒和保护帽
带刻度的可锁定旋钮
带刻度的旋钮
5个压力额定值
止回阀，可选（仅底板安装）
防腐设计
DR型压力阀是由二次回路控制的先导式减压阀。
减压阀主要由带主阀芯插件的主阀和带调节型的先导控制阀组成。
在静止位置，阀门打开。液压油从通道B经由主滑阀插件无限制地流向通道A。施加在通道A上的压力作用在下部主滑阀侧。同时，压力通过喷嘴施加到主滑阀的弹簧加载侧，并通过通道施加到先导控制阀中的球。它还通过喷嘴、控制管路、止回阀和喷嘴作用在球体上。根据弹簧的设置，将控制滑阀保持在打开位置的阀球前面、通道和弹簧室中会产生压力。
通道B中的液压油可以无限制地通过主滑阀插入件流向通道A，直到通道A中的压力超过弹簧设定的值并打开阀球。控制滑阀向关闭方向移动。
当通道a中的压力与弹簧处设定的压力之间存在平衡状态时，实现所需的减压。从弹簧室返回的先导油总是通过控制管路从外部返回油箱。为了从通道A自由回流到通道B，可以选择性地安装止回阀。压力表连接允许控制通道A中的减压。
安装位置任意
环境温度范围  –30…+50°C（NBR密封；–20…+50°C（FKM密封件）
液压油温度范围  –30+80°C（NBR密封件）；–20…+80°C（FKM密封件）
工作压力  350bar
入口压力  350bar
出口压力  350bar
工作压力范围  10...350bar
粘度范围 10…800mm2/s
容许污染程度液压流体，清洁度等级符合ISO 4406（c）等级20/18/15 2）
德国力士乐REXROTH减压阀订货号和型号：
R900597713 DR10-4-5X/100Y
R900962883 DR10-4-5X/100YM
R900596823 DR10-4-5X/200YM
R901080203 DR10-4-5X/160XYM
R901080203 DR10-4-5X/160XYM
R900503742 DR10-5-5X/50Y
R900597197 DR10-5-5X/100YM
R900503741 DR10-5-52/200Y
R900598358 DR10-5-5X/200YM
R900596883 DR10-5-5X/315Y
R900597132 DR10-5-5X/315YM
R900937292 DR10-5-5X/200YMV/12
R900518619 DR10-7-5X/100YM
R900596639 DR20-4-5X/100Y
R900500255 DR20-4-5X/200YM
R900596629 DR20-4-5X/315Y
R900594109 DR20-4-52/350YM
R900598360 DR20-5-5X/50Y
R900500284 DR20-5-5X/50YM
R900597198 DR20-5-5X/100Y
R900597892 DR20-5-5X/200Y
R900597233 DR20-5-5X/200YM
R900597233 DR20-5-52/200YM
R900596754 DR20-5-5X/315YM
R900599113 DR30-4-5X/100Y
R900508498 DR30-4-5X/200Y
R900503303 DR30-5-5X/50YM
R900596500 DR30-5-52/200Y
R900597158 DR30-5-5X/200YM
R900597158 DR30-5-52/200YM
R900596928 DR30-5-5X/315Y

力士乐REXROTH减压阀DR10-5-5X/100YM
R900597197 DR10-5-52/100YM
公称尺寸 10，B → A，机械操作
液压  阀门  压力阀  机械减压阀  减压阀
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图    ISO 5781-06-07-0-16
产品系列    DR10,20,30
工作压力. [bar]    350.0
体积流量 [l/min]    150.0
活塞符号    B → A
连接类型    底板安装
标称尺寸    10
驱动类型    通过机械致动
连接数    2
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    3.68

力士乐REXROTH减压阀DR10-4-5X/100Y
R900597713 DR10-4-52/100Y
公称尺寸 10，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图    ISO 5781-06-07-0-16
产品系列    DR10,20,30
工作压力. [bar]    350
体积流量 [l/min]    150
活塞符号    B → A
连接类型    底板安装
标称尺寸    10
驱动类型    通过机械致动
连接数    2
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件    NBR
重量 [kg]    3.64

力士乐REXROTH减压阀DR20-5-5X/100Y
R900597198
R900597198 DR20-5-52/100Y
公称尺寸 20，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
产品属性
连接图    ISO 5781-08-10-0-16
产品系列    DR10,20,30
工作压力. [bar]    350
体积流量 [l/min]    300
活塞符号    B → A
连接类型    底板安装
标称尺寸    20
驱动类型    通过机械致动
连接数    2
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件    NBR
重量 [kg]    5.36

力士乐REXROTH减压阀 DR30-5-5X/200YM
R900597158 DR30-5-52/200YM
公称尺寸 30，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图    ISO 5781-09-13-0-16
压力 [bar]    350
体积流量 [l/min]    400
活塞符号    B → A
连接类型    板材结构
标称尺寸    30
驱动类型    带机械操作
连接数    2
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件    NBR
重量 [kg]    8.441

力士乐REXROTH减压阀 DR30-5-5X/200Y
R900596500 DR30-5-52/200Y
公称尺寸 30，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图    ISO 5781-09-13-0-16
压力 [bar]    350
体积流量 [l/min]    400
活塞符号    B → A
连接类型    板材结构
标称尺寸    30
驱动类型    带机械操作
连接数    2
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件    NBR
重量 [kg]    8.3

力士乐REXROTH减压阀 DR20-5-5X/200YM
R900597233 DR20-5-52/200YM
公称尺寸 20，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图    ISO 5781-08-10-0-16
压力 [bar]    350
体积流量 [l/min]    300
活塞符号    B → A
连接类型    板材结构
标称尺寸    20
驱动类型    带机械操作
连接数    2
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    5.38


力士乐REXROTH减压阀 DR10-5-5X/200Y
R900503741 DR10-5-52/200Y
公称尺寸 10，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图    ISO 5781-06-07-0-16
压力 [bar]    350
体积流量 [l/min]    150
活塞符号    B → A
连接类型    板材结构
标称尺寸    10
驱动类型    带机械操作
连接数    2
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    3.68


力士乐REXROTH直动式压力顺序阀
DZ6DP
规格 6
组件系列 5X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
5 档压力
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
DZ 6 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 P 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 P 中的压力达到压缩弹簧的设置值时，控制阀芯将向左移动，从 P 到 A 的连接被打开。从而连接与通道 A 相连的系统，且通道 P 中不会产生压降。
通过控制油路从通道 P 内部接收控制信号，或者，通过油口 B (X) 从外部接收控制信号。
根据阀的用途，漏油排泄可经油口 T (Y) 外部实现，或经油口 A 内部实现。
注意：
对于内部漏油排泄，设置的开启压力将随通道 A 中的压力而增大。
可选择安装单向阀，以实现液压油由通道 A 到通道 P 的自由回流。
压力计连接可实现对阀门顺序压力的控制。
德国力士乐REXROTH顺序阀订货号和型号：
R900535880 DZ6DP2-54/315XYM
R900481274 DZ6DP1-5X/150Y
R900959696 DZ6DP2-53/315YMV
R900508019 DZ10DP2-4X/75X


力士乐REXROTH直动式压力顺序阀
ZDZ6D
规格 6
组件系列 4X
大工作压力 210 bar
大流量 60 l/min
叠加阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选（型号“A”）
ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。它用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
型号“P”
压缩弹簧将控制阀芯保持在它的初始位置 - 阀门是关闭的。通道 P中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 P2达到压缩弹簧的设定值时，控制阀芯将向左移动，从 P2到 P的连接被打开。从而连接与通道 P1相连的系统，且通道 P2中不会产生压降。
来自弹簧腔的先导油回油始终经由孔流入通道 T(Y) 于外部实现。
压力计连接可实现对阀门顺序压力的控制。
型号“A”
此处，压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。
可选择安装单向阀，以实现液压油由通道 A2到 A1的自由回流。
力士乐REXROTH顺序阀订货号和型号：
R900579606 ZDZ6DA2-4X/210Y
R900579606 ZDZ6DA2-45/210Y
R900519968 ZDZ6DP2-4X/75YM
REXROTH阀门联接板R900424448 G06A4-1X/G3/8
