力士乐过渡板叠加阀R900550151 HSZ06A047-3X/M00，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

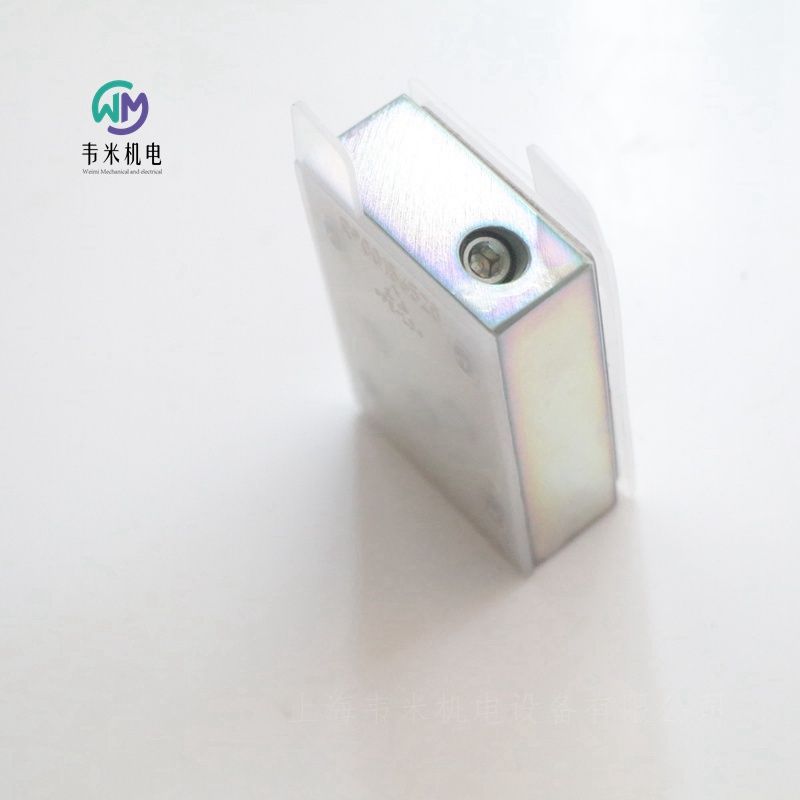

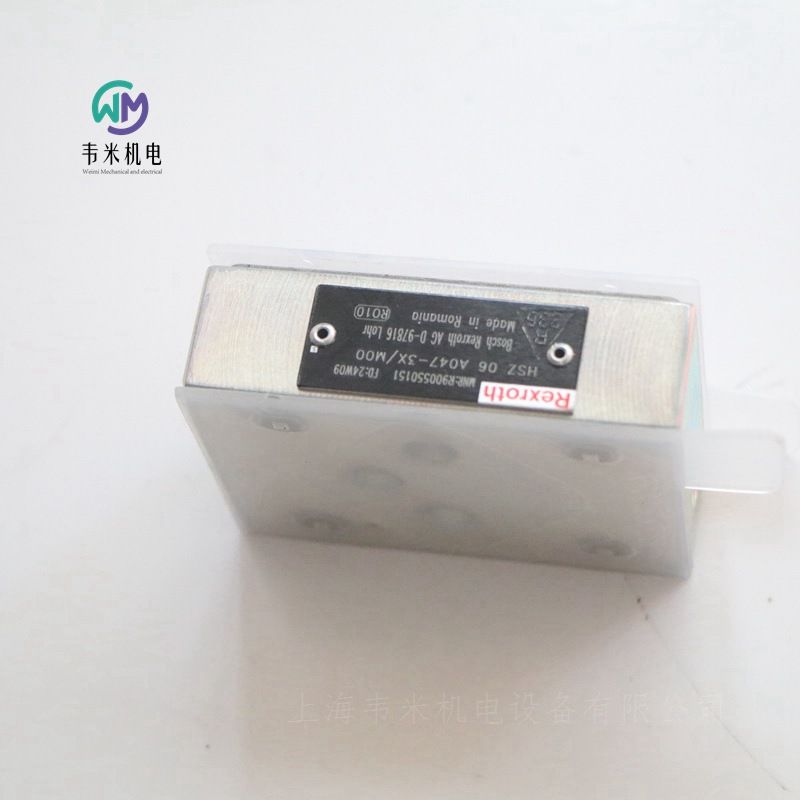

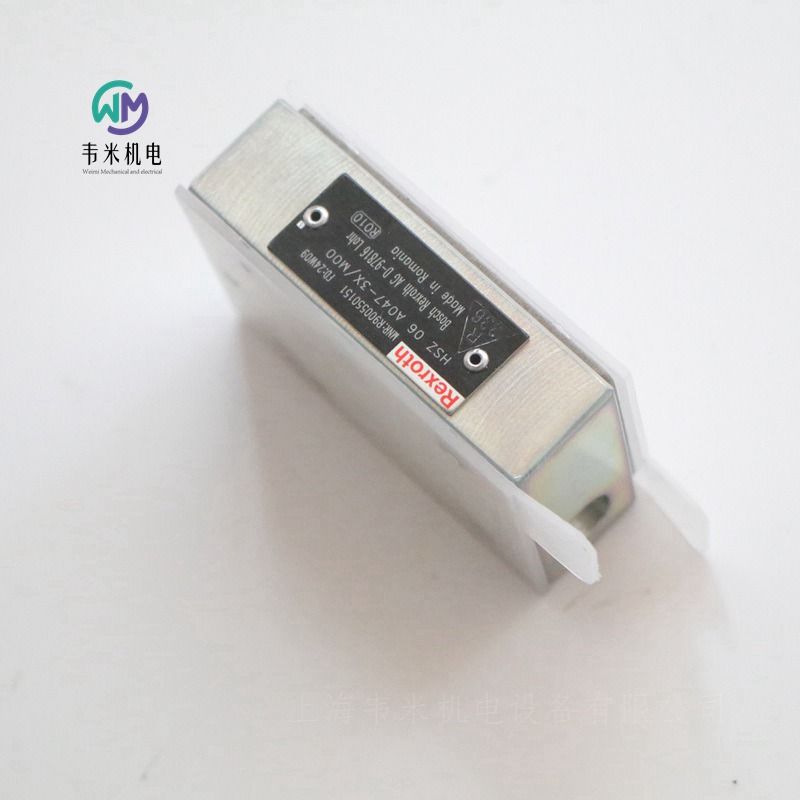

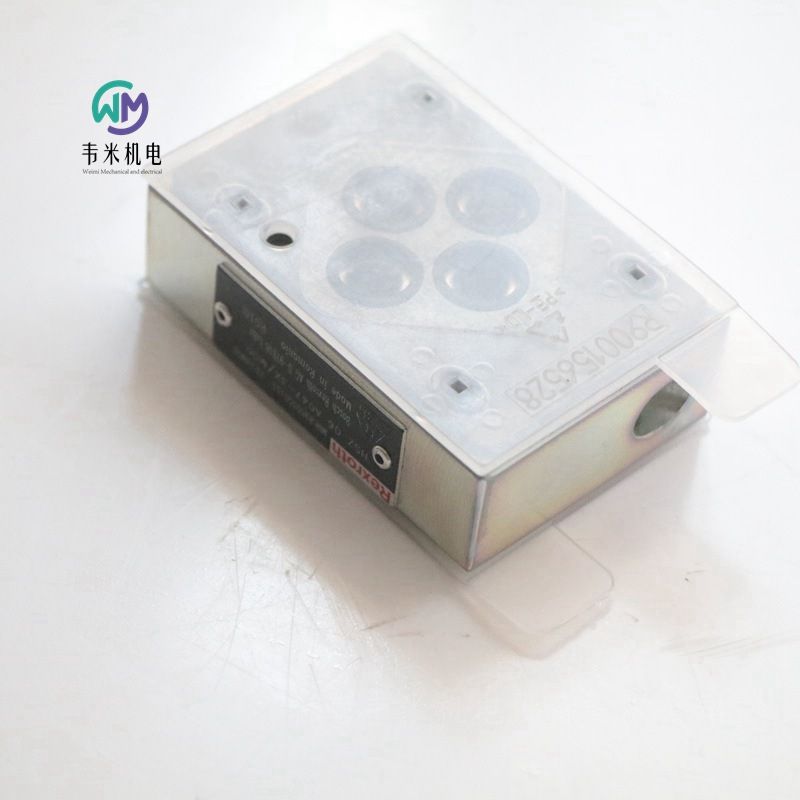

  力士乐REXROTH过渡板
R900550151 HSZ06A047-3X/M00

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH过渡板
R900325445 HSZ06/DBW..-5X/NBR

力士乐REXROTH过渡板
R900940816 HSZ06A085-3X/A08P08M00

力士乐REXROTH制动阀
LT 09
—2X系列
—行车制动压力 200 巴
—控制压力 140 巴
—针对模块化设计
特性
—3通型直接操作式减压阀，带液压驱动
—制动压力与控制压力成比例
—*好直接安装在需要减速的轴上
应用领域
—适用于制动管路非常长或制动缸容量非常大的移动式机械
功能描述
液压制动阀是一种采用液压先导的三通直接操作比例减压阀。
继动阀主要由外壳、控制滑阀、回位弹簧和放气螺钉组成。
该阀门通过端口G中的液压控制压力进行控制。该控制压力直接影响控制滑阀。首先，控制边缘在端口T处关闭，然后释放从P到A的流量。
制动管路A中积聚的压力会同时通过控制滑阀后的先导油钻孔推动控制压力，从而使制动压力与控制压力成比例上升。在控制压力保持恒定的情况下，控制滑阀移动到控制位置，并保持通道A中的设定值不变。当控制压力降低时，回位弹簧通过控制滑阀从P口关闭到A口，并打开A口到T口，从而使制动回路卸载。
技术数据表
概述
重量 3kg
安装位置垂直，顶部放气螺钉
环境温度范围  –25至+80°C
底漆  一层RAL 5010油漆
液压的
行车制动压力端口A  200bar
端口P的入口压力P  250bar
端口G的先导压力  140bar
端口T的储罐压力   0.5bar（储罐压力不得超过制动器的接触压力。允许流量操作导致储罐压力达到峰值。）
液压流体符合DIN 51524要求的矿物油（HL、HLP），符合VDMA 24568要求的其他液压流体。
液压流体温度范围  –20至+80°C
粘度范围  2.8至380mm²/s
液压流体的*大允许污染程度，清洁度等级符合ISO 4406（c）  20/18/15类，我们建议过滤器的*小保留率β10≥75
项目规划信息
安装注意事项
—蓄能器*好安装在继动阀附近。
—油箱压力不得超过制动应用压力。
—油箱安装在继动阀LT 09的上方。
安装位置：
直立，顶部螺钉。
德国力士乐REXROTH制动阀订货号和型号：
R900375749 LT09HG-1X/125/02M

力士乐REXROTH双回路动力制动阀
LT07
三通式直动减压阀, 无级机械驱动
-系列 2X
-工作制动压力 40 至 150 bar
-输入压力 250 bar
-适用于模块化设计
特性
-通过自由旋转的安装法兰可实现佳布管
-制动压力与驱动力成比例特性
-低滞环实现同步
-带大压力限制的制动回路
-所有执行机构油口均位于一侧
-可选配电动角度传感器
-可根据人体工学调整踏板工作角度
-所有踏板型号均带有可拆卸、带防滑橡胶
-紧凑的安装尺寸
应用领域
-建筑机械
-物料输送车辆
-林业及农业机械
-特种车辆
功能说明
双回路功率制动阀 LT07 是一个直接操作的三通减压阀，采用连续机械驱动。
带有压力限制的制动回路，并且可无级调节制动回路中的制动压力，与执行元件的行程与踏板的作用角度成比例特性。
如果一个制动回路发生故障，第二个制动回路将通过两个控制阀芯的机械触点保持工作状态。踏板的驱动力保持不变。
双回路动力制动阀主要包含阀体和控制阀芯、主调节器弹簧、执行元件和复位弹簧。制动阀通过执行元件进行操作。该元件将两个主调节器弹簧压向两个控制阀芯。首先通道 T 处的控制边关闭，随后 SP 至 BR 的控制边打开，从而在两个制动回路中建压。然后，制动管路中建压，同时作用于位于控制阀芯后面的制动压力回油，推动主调节器弹簧，以便两个制动回路中的制动压力(辅助压力) 与执行元件操作行程成比例升高。制动踏板保持恒定角位移的同时，控制阀芯移动至工作位置并保持通道 BR1 和 BR2 中引入的压力也保持恒定，此时 BR1 中的压力仅比 BR2 中的压力高出约 2 bar。制动踏板的操作力与其角位移成比例变化。
如果主调节器弹簧释放，则复位弹簧将控制阀芯移回到起始位置。控制侧 SP 至 BR 侧通道断开，BR 侧至 T 口通道打开次级油路（制动回路）将会被卸载。
组合式机械/液压控制
制动阀可以通过踏板进行机械控制和/或通过 Pst 油口进行液压控制。
带角度传感器的版本
在踏板操作的初阶段时，仅输出角度传感器的电信号。此时，静液压行进操作动作往回收（驱动泵摆角回摆）。
技术数据
重量
不包括踏板  4.7kg
带标准踏板  6.4kg
安装位置    首选直立式
环境温度范围    –25 … +80℃
油漆标准    底漆 RAL 5010
公称压力BR1, BR2    40 … 150bar
入口压力
SP1, SP2    250bar
Pst    30bar
油箱压力T    0.5bar
液压油    可根据要求提供符合 DIN 51524 标准的矿物油（HL、HLP）、符合ISO 15380 标准的 HEES（合成酯）等其他液压油
液压油温度范围    –20 … +80℃
粘度范围    2.8 – 380mm²/s
液压油的大允许污染度清洁度等级符合 ISO 4406 (c)    级别 20/18/15，建议过滤器的过滤比为 β10 ≥ 75
德国力士乐REXROTH制动阀订货号和型号：
R900907143 LT07MKA-2X/080/02M
R900905251 LT07MKA-2X/100/02M
R900529928 LT07MKA-1X/125J/02M

力士乐REXROTH充液阀
类型 SFA
-规格 25 … 80
-组件系列 1X
-大工作压力 350 bar
特点
-先导式单向阀
-用于螺纹连接（规格 25 和 32）
-用于法兰连接，符合 ISO 6162-1（规格 40 以上）
-用于直接连接到工作液压缸
-带/不带预压力释放功能，可选
-集成高压连接
功能，横截面：无预压力释放
类型为 SFA 的阀属于先导式单向阀。主要用于加压工作油路（例如，压力液压缸）的无泄漏隔离。由于其气动设计和位于主阀心上的压缩弹簧闭合力相对较小，该阀特别适用于牵引功能以及在快速闭合运动中为压力机上的主液压缸等充液。集成压力连接 P 允许在压力液压缸中形成高压！ 该阀基本由壳体，控制阀芯，主阀心，先导座及压缩弹簧和组成。
在方向阀的通道 P 中将安装喷嘴插件。喷嘴直径根据充液阀尺寸进行设计。
该阀允许流体从 A 自由流向 B。在相反方向上，主阀心通过压缩弹簧及作用于油口 B 的压力固定在其阀座上。控制油口 X 处的压力将控制阀芯相对压缩弹簧向下压，并将主阀心从其阀座中推出。现在，该阀还允许流体在相反方向上流动。
该版本的功能与不带预压力释放的型号基本相对应。对控制油口 X 加压时，控制阀芯初只打开先导座。从而保证压缩液压油的无冲击卸压功能。
技术数据
安装位置    任意
环境温度范围    –30 … +80℃
工作压力
油口 B，P    350bar
油口 X    150bar
油口 A    16bar
开启压力    0.12bar
液压油温度范围（在阀工作油口处）    –30 … +80℃
粘度范围    10 … 800mm²/s
液压油的大允许污染度 - 符合 ISO 4406（c）规定的清洁度等级    等级 20/18/15
注意！
充液阀过小和/或管道尺寸不足将导致液压油中有气体泄漏并产生相应后果，并且经常会对液压缸密封件造成长期损坏。
德国力士乐REXROTH充液阀订货号和型号：
R900964466 SFA40F1-10/M/01
R900974273 SFA50FT0-1X/M/01
R900975897 SFA63F0-1X/M/01

力士乐REXROTH测压接头
R900009090 MCS20-SDS-E-G1/4-ST3N00Z-M
尺寸 G1/4
材料编号  R9000009090
材料型号  MCS20-SDS-E-G1/4-ST3&
尺寸（长x高）  46x22mm
重量  0.075kg
工作压力  630bar
连接螺纹 G1/4A

力士乐REXROTH调温器
R900013646 AB31-14/3-1A2A-TA

力士乐REXROTH压力表ABZMM100- 25BAR/MPA-U/V-G
R900061844 ABZMM100-25BAR/MPA-U/V-G
液压  传感器  传感器 压力计  压力表
用于测量和显示液压系统中的压力
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
连接图    外螺纹 G 1/2 B
产品系列    ABZMM
工作压力. [bar]    25.0
连接类型    配螺纹接头
液压油    HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg]    0.8


力士乐REXROTH压力表ABZMM 100- 250BAR/MPA-U/V-G
R900063028 ABZMM100-250BAR/MPA-U/V-G
用于测量和显示液压系统中的压力
液压  传感器  传感器 压力计  压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
连接图    外螺纹 G 1/2 B
产品系列    ABZMM
工作压力. [bar]    250.0
连接类型    配螺纹接头
液压油    HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg]    0.86

力士乐REXROTH压力表 ABZMM 100- 400BAR/MPA-U/V-G
R900063029 ABZMM100-400BAR/MPA-U/V-G
用于测量和显示液压系统中的压力
液压  传感器  传感器 压力计  压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
连接图    外螺纹 G 1/2 B
产品系列    ABZMM
工作压力. [bar]    400.0
连接类型    配螺纹接头
液压油    HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg]    0.8

力士乐REXROTH压力表压力表ABZMM 100- 10BAR/MPA-U/V-G
R901108776 ABZMM100-10BAR/MPA-U/V-G
用于测量和显示液压系统中的压力
液压  传感器  传感器 压力计  压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
连接图    外螺纹 G 1/2 B
产品系列    ABZMM
工作压力. [bar]    10.0
连接类型    配螺纹接头
液压油    HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg]    0.8

力士乐REXROTH压力表 ABZMM 63- 100BAR/PSI-U/V-G
R900027963 ABZMM63-100BAR/PSI-U/V-G
用于测量和显示液压系统中的压力
液压  传感器  传感器 压力计  压力表
根据标准 EN 837-2 执行
压力显示 bar/psi
不锈钢外壳
压力计是压力测量仪器，用于测量和显示液压系统中的压力
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    100.0
连接类型    配螺纹接头
液压油    HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg]    0.23

力士乐REXROTH压力表ABZMM 63- 250BAR/MPA-U/V-G
R900771208 ABZMM63-250BAR/MPA-U/V-G
用于测量和显示液压系统中的压力
液压  机组  液压站附件  液压站附件 压力计  压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    250.0
连接类型    配螺纹接头
液压油    HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg]    0.22

力士乐REXROTH压力表ABZMM 63- 160BAR/MPA-U/V-G
R900077650 ABZMM63-160BAR/MPA-U/V-G
用于测量和显示液压系统中的压力
液压  机组  液压站附件  液压站附件 压力计  压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    160.0
连接类型    配螺纹接头
液压油    HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg]    0.22

力士乐REXROTH压力表ABZMM 63- 10BAR/MPA-U/V-G
R901108774 ABZMM63-10BAR/MPA-U/V-G
用于测量和显示液压系统中的压力
液压  机组  液压站附件  液压站附件 压力计  压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    10.0
连接类型    配螺纹接头
液压油    HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg]    0.2

力士乐REXROTH压力表ABZMM63- 400BAR/MPA-R/B-G
R900022459 ABZMM63- 400BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    400
连接类型    配夹板固定件
液压油    HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg]    0.3

力士乐REXROTH温度计
R900053448 AB31-17/0300MS-M-K14

力士乐REXROTH温度计
R900718850 AB31-17/0300 MS-V-K14

力士乐REXROTH压力表 ABZMM63- 60BAR/MPA-R/B-G
R900072024 ABZMM63- 60BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    60
连接类型    配夹板固定件
液压油    HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg]    0.29

力士乐REXROTH压力表 ABZMM 63- 40BAR/MPA-R/B-G
R900072026 ABZMM63- 40BARMPA-RB-G
用于测量和显示液压系统中的压力
液压  机组  液压站附件  压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    40
连接类型    配夹板固定件
液压油    HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg]    0.29

力士乐REXROTH压力表 ABZMM 63- 250BAR/MPA-R/B-G
R900072028 ABZMM63-250BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
液压  机组  液压站附件 压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    250
连接类型    配夹板固定件
液压油    HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg]    0.29

力士乐REXROTH液位开关 ABZMS-41-2X/0500/D2/DC-K24
R901530664 ABZMS-41-2X/0500/D2/DC-K24
浮球开关与温度传感器组合
液压  传感器  液位传感器  液位开关
浮球开关与温度传感器和显示组合
浮球开关是由液体移动的浮球操作的开关装置。
带显示和控制单元，电阻测量链/电阻温度计
2 个 PNP 和 2 个模拟连接（4 至 20 mA）
静水管
工作压力. [bar]    1.0
输出信号    2 个开关输出，2 x 4 … 20 mA
电源电压    10 bis 32 VDC
电插头    4 芯设备插头，M12 x 1，A 编码
指示    是
电气连接说明    4 芯连接器，M12 x 1，编码 A，符合 EN 61076-2-101 标准
液压油    HEES、HEPG、HETG、HFA-E、HFC、HFD-R、HFD-U、HLP
重量 [kg]    1.3
力士乐过渡板叠加阀R900550151 HSZ06A047-3X/M00
