REXROTH电动液压控制系统SYDFE1-20/028R-PRA12KC1-0000-C0X0XXX，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

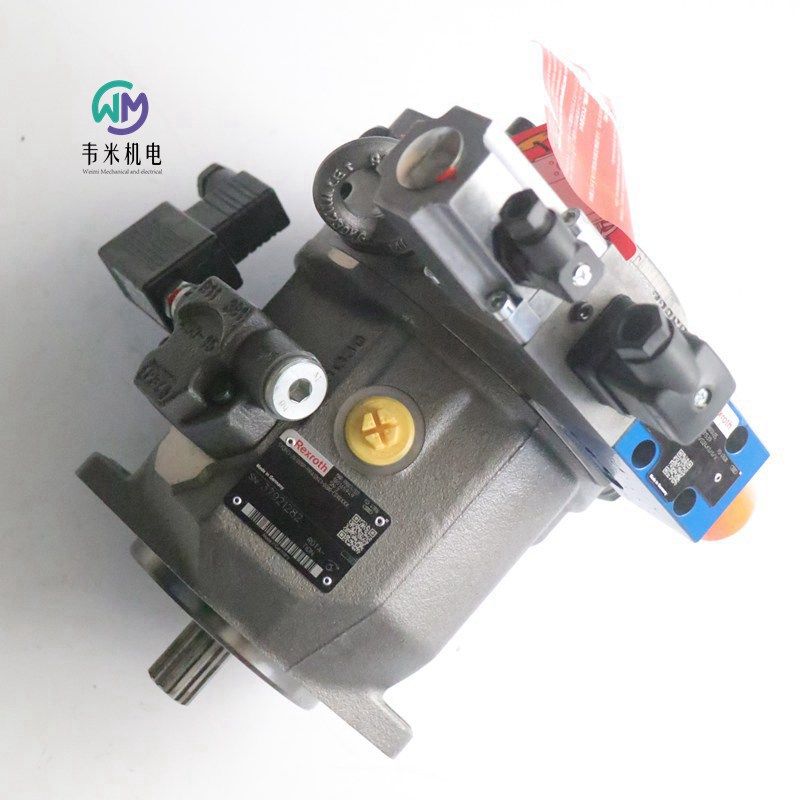

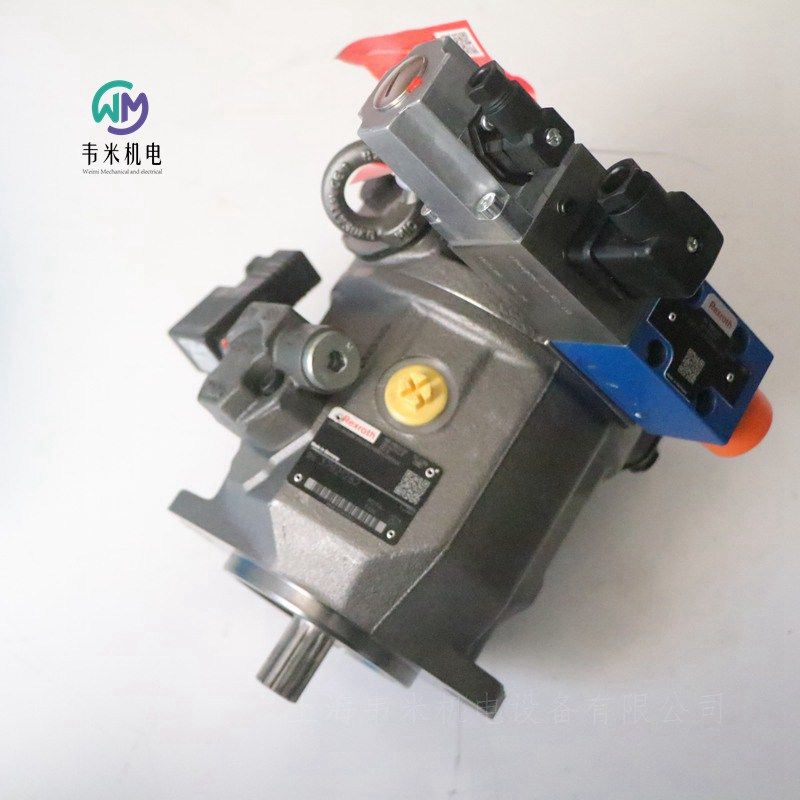

力士乐REXROTH电控柱塞泵SYDFE1-2X/028R-PRA12KC1-0000-C0X0XXX
R900742337 SYDFE1-20/028R-PRA12KC1-0000-C0X0XXX
泵 A10VSO BR31，带外部模拟电子元件
液压 泵送系统 电动液压控制系统
泵系统，大工作压力 280 bar，公称尺寸 28，工作原理：转角、压力控制、主站/从站
组件系列 2X
28 cm³
公称压力 280 bar
通讯方式：模拟
自给式
位移类型 可变
标称尺寸 [cm³] 28
产品系列 SYDFE1
工作压力. [bar] 280
体积流量 [l/min] 84
电源电压 24 VDC
电气连接说明 阀门连接器、阀位置传感器连接器、SWA 连接器
连接 模拟
通过驱动 有
旋转方向 右转
轴端 齿轴 (R)
安装法兰 ISO 双孔
液压油 HLP
密封件 FKM
重量 [kg] 22
力士乐REXROTH压力和流量控制系统
型号 SYDFE1、SYDFEE、SYDFED、SYDFEF
-配备轴向活塞变量泵A10VSO。../31
-尺码18…100
-组件系列2X
-工作压力280巴
-功能：旋转角度控制、压力控制、扭矩限制、速度控制功能、主从
-通信：Sercos、PROFINET、EtherNET/IP、POWERLINK、VARAN、EtherCAT上的CAN、EtherCAT下的ServoDrive、模拟
特征
该控制系统用于轴向柱塞变量泵的旋转角度、压力和功率（部分可选）的电液控制。
它由以下组件组成：
-轴向柱塞变量泵A10VSO。../31
-VT-DFP型比例方向阀。采用感应式位置传感器作为先导控制阀。除SYDFE1型外，先导控制阀包含用于控制系统的电子设备。
-SYDFE1型：外部控制电子设备VT 5041-3X，用于实现所有必要的电气功能（单独订购）
-用于感应旋转角度的位置传感器
-具有合适信号电平和动态特性的压力传感器（可选）
-带集成泄压功能的预加载阀SYDZ（可选）
力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。
力士乐REXROTH旋转角度传感器
备件组VT-SWA-LIN
组件系列1X
与A4型轴向柱塞泵配合使用，用于旋转角度检测，仅适用于SYHDFEE、SYHDFEC、SYHDFIN、SYHDFED、SYHDEFF和HS5E（带集成电子设备）压力和流量控制系统
特点
-SYHDFE型压力和流量控制系统中旋转角度的非接触式检测。
-由探头尖端和传感器组成，外壳中集成有电子设备
-仅用于SYHDFE型压力和流量控制系统的检查、维修、保养和/或维护。
SYHDFE型集成电子压力和流量控制系统的安装和校准信息
一般信息
探头尖端是一个敏感部件，因此必须小心处理。探头尖端不得受到硬冲击，必须与金属部件保持一定距离，特别是考虑到其磁性。
在将探头尖端安装到泵壳中之前，原始包装是存放探头尖端安全的地方。
安装“VT-SWA-LIN-1X”旋转角度传感器
在安装传感器之前，备件组中的弹簧和探头尖端必须按照图纸所示安装在传感器中。
请注意，带有硬化探头的一侧必须从传感器指向泵。然后，将传感器拧入泵中，并用25+5 Nm（SW27）的扭矩拧紧。
注意：
由于传感器探头尖端的长度不同，必须根据泵的尺寸选择要安装的传感器。安装不正确的探头尖端会导致旋转角度传感器发生故障。
检查“零”旋转角度（系统打开时）
1.关闭所有方向控制阀
2.设置旋转角度命令值>5 V和/或>50%
3.将压力指令值设置为20巴（如果技术上不可能，则设置为0伏）
注意：
如果使用外部先导油供应，压力指令值必须大于2巴。
4.打开液压系统，让泵预热（约5分钟）
5.验证实际旋转角度值（α实际值）是否为0±0.01 V和/或0±0.1%。（适用于先导阀中央插头上的模拟电子设备，引脚6，紫色；适用于通过WIN-PED和/或IndraWorks的数字电子设备）
模拟系统
如有偏差，请使用电位计进行校准；电位计在旋转角度传感器上标有“O”（=偏移）。
数字系统
通过WIN-PED软件和/或IndraWorks开始旋转角度零点/旋转角度偏移校准。
检查“100%”旋转角度（系统打开时）
1.旋转角度指令值大于10.5 V和/或105%，压力指令值约为100 bar。（通过阀门直接控制，SYHDFED型阀门指令值>50%）
2.让全部体积流量通过执行器，例如启动液压马达或将泄压阀设置为约20巴；这会导致先导控制阀故意发出错误信息（控制偏差过高）
3.验证实际旋转角度值（α实际值）是否为10.05±0.01V（+100.5±0.1%）。（适用于先导控制阀中央插头上的模拟电子设备，引脚6，紫色；适用于通过WIN-PED和/或IndraWorks的数字电子设备）
模拟系统
如果出现偏差，请使用电位计进行校准；电位计在旋转角度传感器上标有“G”（=增益）
数字系统
通过WIN-PED或IndraWorks软件开始旋转角度系数校准。
检查“100%”旋转角度（驱动电机关闭时）
1.关闭液压装置，等待约5分钟，直到泵机械旋转出来（等待压力完全降低）。
2.验证实际旋转角度值（α实际值）是否为10.05±0.01 V和/或+100.5±0.1%。（适用于先导控制阀中央插头上的模拟电子设备，引脚6，紫色；适用于通过WIN-PED和/或IndraWorks的数字电子设备）
模拟系统
如果出现偏差，请使用电位计进行校准；电位计在旋转角度传感器上标有“G”（=增益）
数字系统
通过WIN-PED或IndraWorks软件开始旋转角度系数校准。
3、泵有时无法旋转至停止位置。
因此，很快打开电机，再次关闭电机，等待泵旋转出来，测量实际旋转角度值。如果测量到更高的电压，请更正该值。
4.重复此过程数次。
注意：
-SYHDFEC和SYHDFEn型压力和流量控制系统支持旋转角度传感器电位计的零点和增益的数字和模拟调节。
-如果旋转角度传感器发生故障，系统将无法正常运行。
力士乐REXROTH旋转角度传感器订货号和型号：
R901441177 VT-SWA-LIN-1X/G15-1-C20
R901441175 VT-SWA-LIN-1X/G15-3-C20
R901454252 VT-SWA-LIN-1X/G10-1-K44
R901454254 VT-SWA-LIN-1X/G10-3-K44
R901454254 VT-SWA-LIN-11/G10-3-K44
R901000272 VT-SWA-LIN-12/G10-3-K44
力士乐REXROTH斜盘倾角传感器
装配件组件 VT-SWA-1
R900913641 VT-SWA-1-13/DFEE
R900868651 VT-SWA-1-13/SYDFEE
组件系列 1X
在 SYDFEE、SYDFEC、SYDFED、SYDFEn 和 SYDFEF系统（带集成电子元件的系统）中使用，用于测量 A10V(S)O…DFE… 型泵的转角并将测量值转换为电信号
使用霍尔效应传感器无触点测量转角
包括磁座和壳体中带有集成电子元件的传感器
R900868651 VT-SWA-1-1X/SYDFEE
用于带集成电子元件的 SYDFEE、SYDFEC 和 SYDFEn 系统的斜盘倾角传感器
（包含传感器和评估电子元件、磁座和内置部件的完整装配件组件）
适用于 18 - 180 所有规格的泵 A10V(S)O..DFE。
力士乐REXROTH用于 A4VS... 轴向柱塞泵（带有 HS4 可变排量）和 A2V... 轴向柱塞泵（带有 EO4 可变排量）的数字闭环控制电子元件
VT-VPCD
组件系列 1X
数字，欧洲板卡格式
用于摆动角和压力控制，以及轴向柱塞变量泵的功率限制
可能的产品替代 VT-HPC。
特点
带 HS4 控制的控制系统由以下装配件组成：
具有 4WRE6-2X/822 附带比例阀的 A4VS…HS4 轴向柱塞泵，包括用于转角和阀位置检测的位置传感器
在记录系统压力时推荐使用的压力传感器 HM20-2X
VT-VPCD 控制电子元件可实现 HS4 控制所需的全部电气功能带 EO4 控制的控制系统由以下装配件组成：
具有附带比例阀的 A2V...EO4 轴向柱塞泵（壳体和/或安装泵），包括用于转角和阀位置检测的位置传感器
在记录系统压力时推荐使用的压力传感器 HM20-2X
VT-VPCD 控制电子元件可实现 EO4 控制所需的全部电气功能参数通过串行接口进行设置。用户特定的数据可被复现，并会受到保护以防无意的或未经授权的调整。
用于调用预设参数的数字输入
转角和压力控制值的斜坡时间
控制值和实际值的模拟输入
选通输入和综合故障输出
两个感应测量系统的振荡器/解调器
定时，流量可控输出级
内部电源电压的切换电源设备
功能和状态显示 LED
可通过显示屏和/或 Bodac 配置的 2 个测量插口
串行接口 RS 232
通过局部总线，多可互连 32 个控制电子元件进行参数设置和诊断
大小的选择（A4VS…HS4 的大小从 40 到 1000，A2V…EO4的大小从 500 到 1000）和参数化通过 BODAC 进行
泵 A4VHO 450 HS4 的参数设置
阀位置控制器
带附属转角控制器的压力控制器
可设置功率限制的参数
泄漏补偿
主/从能力
系泊能力
示波器功能
可设置测试输出的参数
诊断显示
德国力士乐REXROTH柱塞泵放大器订货号和型号：
R901044346 VT-VPCD-1-18/V0/1-0-1
R901089559 VT-VPCD-1-16/V0/1-P-1
0811405159 VT-VPRAP1-540-10/V0/SI
R901227616 VT-HACD-3-2X/P-I-00/000
REXROTH电动液压控制系统SYDFE1-20/028R-PRA12KC1-0000-C0X0XXX
