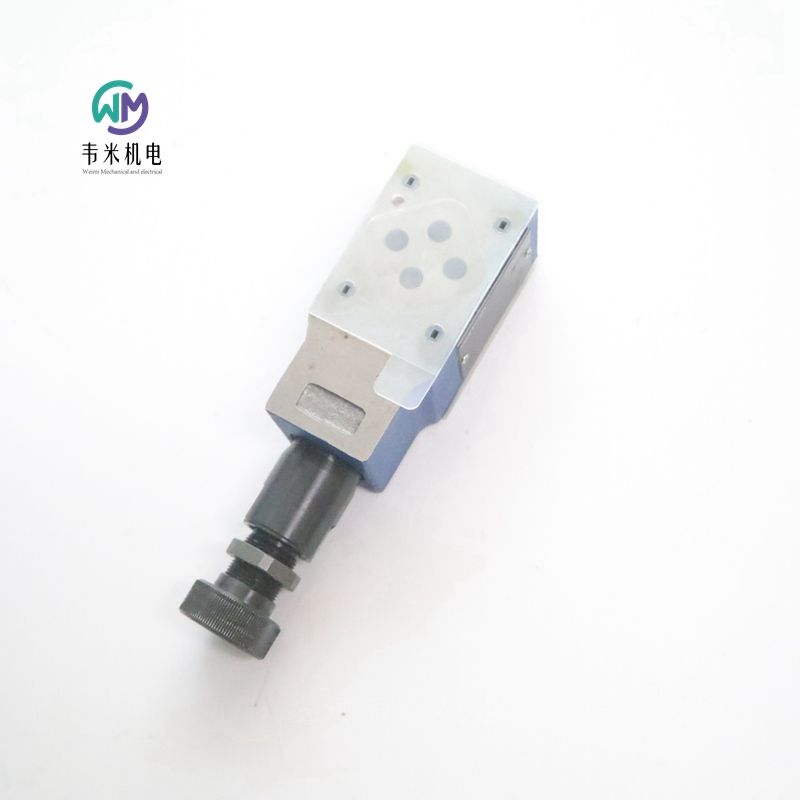

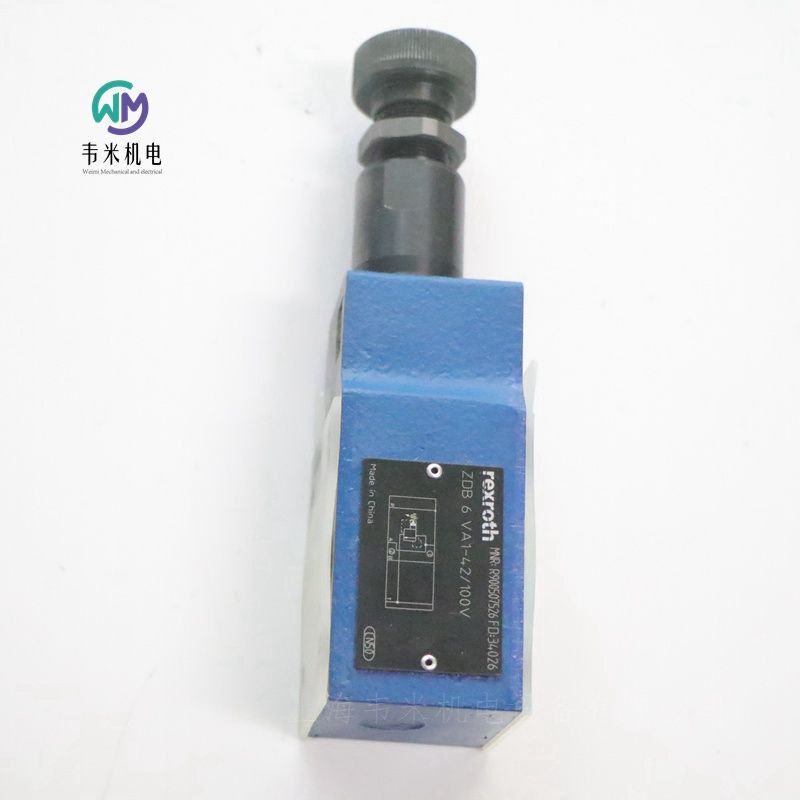

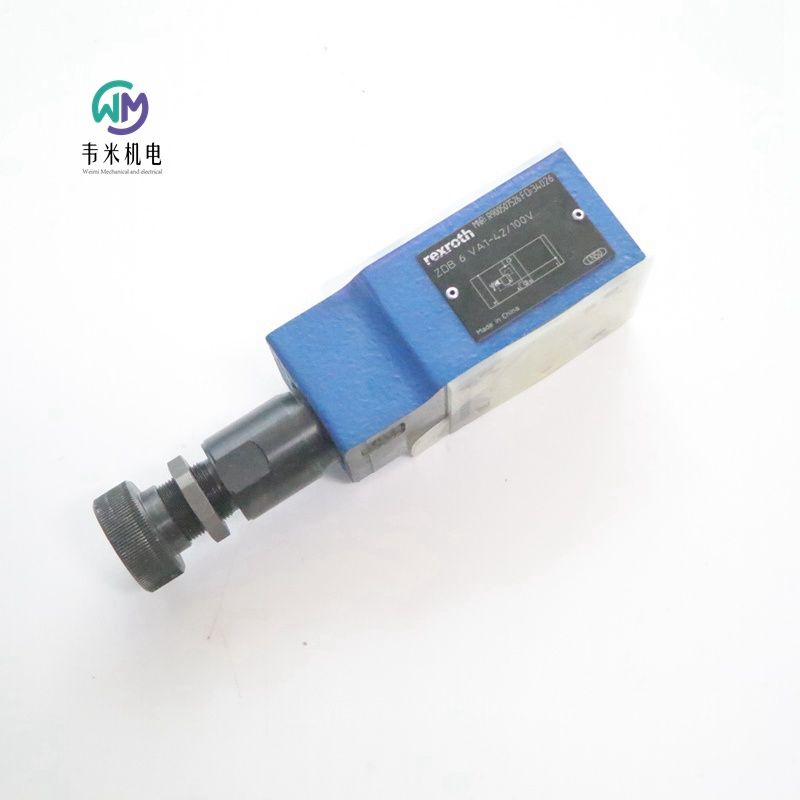

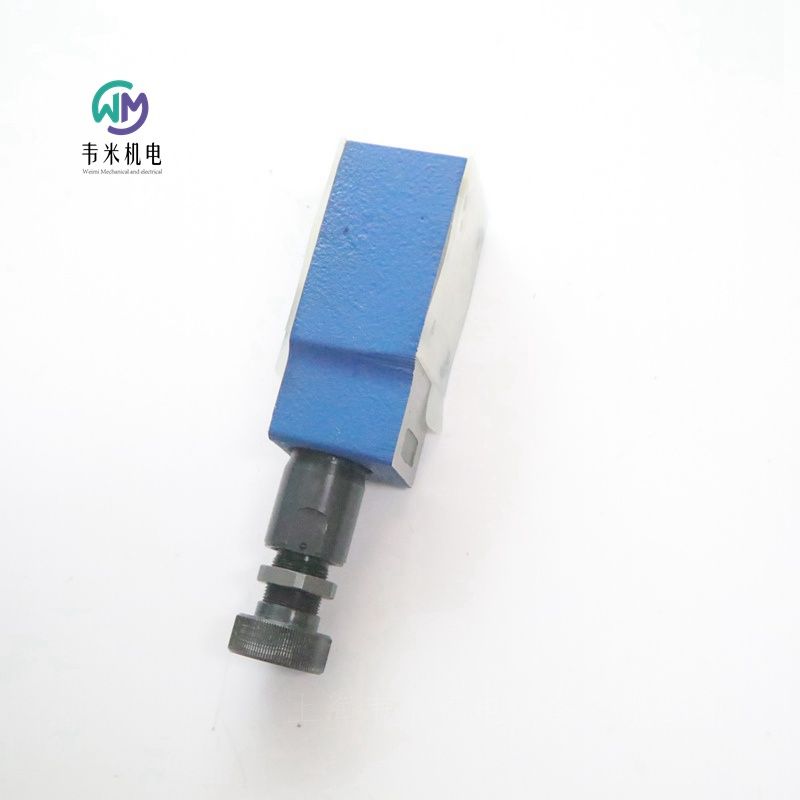

力士乐旋钮调节溢流阀ZDB6VA1-42/100V，现货库存，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH溢流阀ZDB6VA1-4X/100V
R900507526 ZDB6VA1-42/100V
公称尺寸 6，符号 A - T，带手动操作
液压  阀门  压力阀  机械溢流阀  溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
切换阀
限压阀
旋钮
连接图    ISO 4401-03-02-0-05
产品系列    Z.DB6V
工作压力. [bar]    315.0
体积流量 [l/min]    60.0
活塞符号    A → T
连接类型    叠加阀板
标称尺寸    6
驱动类型    通过手动致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    1.18
R900722812
密封套件 DB 6 K.-4X/V
R961000838
密封套件 06A-VR/RN 5FACH

力士乐REXROTH先导控制溢流阀
ZDB6, Z2DB6
规格 6
组件系列 4X
大工作压力 315 bar
大流量 60 l/min
重量：
ZDB6    1kg
Z2DB6  1.2kg
介质  液压油
介质温度范围  -20℃至+80℃
黏度范围  10至800mm²/s
叠加阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
4 个压力等级
5 个油路选项
带 1 个或 2 个压力阀阀芯
用于压力调节的 4 种调整类型，可选（旋钮、六角套筒和保护帽、带刻度可锁定旋钮、带刻度旋钮）
防腐蚀设计
ZDB 和 Z2DB 型压力阀是一种采用叠加阀板设计的先导式溢流阀。
这些阀用于限制系统压力。
这些阀门主要由壳体和一个或两个压力阀阀芯组成。
可通过调整类型设置系统压力。
示例型号“VA”：
在初始位置时阀关闭。通道 A 中的压力作用于阀芯。同时，压力还通过喷嘴施加于阀芯的弹簧负载侧并通过喷嘴施加于先导座。如果通道 A 中的压力超过弹簧上设定的值，则先导座开启。
液压油从阀芯的弹簧负载侧、喷嘴和通道流入通道 T。所产生的压降使阀芯移动，从而打开从 A 到 T 的连接，同时维持弹簧处设定的压力。
两个弹簧腔的先导泄油通过通道 T 于外部实现。
德国力士乐REXROTH先导式溢流阀订货号和型号：
R900507526 ZDB6VA1-4X/100V
R900522027 ZDB6VA1-4X/315V
R900406615 ZDB6VA2-4X/50V
R900409889 ZDB6VA2-4X/100V
R900409886 ZDB6VA2-4X/200V
R900409893 ZDB6VA2-4X/315V
R900909480 ZDB6VB1-42/315
R900422214 ZDB6VB2-42/50V
R900431401 ZDB6VB2-42/100
R900409936 ZDB6VB2-4X/100V
R900409854 ZDB6VB2-4X/200V
R900409896 ZDB6VB2-4X/315V
R900586621 ZDB6VP1-4X/100V
R900596138 ZDB6VP1-4X/200V
R900598455 ZDB6VP1-42/315V
R900447152 ZDB6VP1-42/200
R900409933 ZDB6VP2-42/100V
R900428339 ZDB6VP2-4X/200
R900409844 ZDB6VP2-42/200V
R900409844 ZDB6VP2-4X/200V
R900422075 ZDB6VP2-42/315
R900409898 ZDB6VP2-4X/315V
R900409847 ZDB6VP2-42/50V
R901447445 ZDB6VP2-42/315J3V
R900411318 Z2DB6VC2-42/315V
R900425647 Z2DB6VC2-4X/315
R900411314 Z2DB6VD2-42/200V

力士乐REXROTH溢流阀ZDB6VB2-4X/100V
R900409936 ZDB6VB2-4X/100V
公称尺寸 6，符号 B - T，带手动操作
液压  阀门  压力阀  机械溢流阀  溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
切换阀
限压阀
带保护帽的内六角
连接图    ISO 4401-03-02-0-05
产品系列    Z.DB6V
工作压力. [bar]    315.0
体积流量 [l/min]    60.0
活塞符号    B → T
连接类型    叠加阀板
标称尺寸    6
驱动类型    通过手动致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    1.16
R900722812
密封套件 DB 6 K.-4X/V
R961000838
密封套件 06A-VR/RN 5FACH

力士乐REXROTH溢流阀ZDB6VP2-4X/200
R900428339 ZDB6VP2-42/200
公称尺寸 6，符号 P - T，带手动操作
液压  阀门  压力阀  机械溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
切换阀
限压阀
带保护帽的内六角
连接图    ISO 4401-03-02-0-05
产品系列    Z.DB6V
工作压力. [bar]    315
体积流量 [l/min]    60
活塞符号    P → T
连接类型    叠加阀板
标称尺寸    6
驱动类型    通过手动致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封件    NBR
重量 [kg]    1.17

力士乐REXROTH溢流阀Z2DB6VC2-4X/315
R900425647 Z2DB6VC2-42/315
公称尺寸 6，符号 A - T 和 B - T，带手动操作
液压  阀门  压力阀  机械溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
切换阀
限压阀
带保护帽的内六角
连接图    ISO 4401-03-02-0-05
产品系列    Z.DB6V
工作压力. [bar]    315
体积流量 [l/min]    60
活塞符号    A → T，B → T
连接类型    叠加阀板
标称尺寸    6
驱动类型    通过手动致动
连接数    4
开关位置数    4
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封件    NBR
重量 [kg]    1.48

力士乐REXROTH溢流阀ZDB6VA2-4X/315V
R900409893 ZDB6VA2-42/315V
公称尺寸 6，符号 A - T，带手动操作
液压  阀门  压力阀  机械溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
切换阀
限压阀
带保护帽的内六角
连接图    ISO 4401-03-02-0-05
产品系列    Z.DB6V
工作压力. [bar]    315
体积流量 [l/min]    60
活塞符号    A → T
连接类型    叠加阀板
标称尺寸    6
驱动类型    通过手动致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封件    FKM
重量 [kg]    1.14

力士乐REXROTH溢流阀ZDB6VA2-4X/50V
R900406615 ZDB6VA2-42/50V
公称尺寸 6，符号 A - T，带手动操作
液压  阀门  压力阀  机械溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
切换阀
限压阀
带保护帽的内六角
连接图    ISO 4401-03-02-0-05
产品系列    Z.DB6V
工作压力. [bar]    315
体积流量 [l/min]    60
活塞符号    A → T
连接类型    叠加阀板
标称尺寸    6
驱动类型    通过手动致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封件    FKM
重量 [kg]    1.14

力士乐REXROTH溢流阀ZDB6VP2-4X/315J3V
R901447445 ZDB6VP2-42/315J3V
公称尺寸 6，符号 P - T，带手动操作
高功率范围的工业液压阀。可靠的压力限制到设定值
开关阀
减压阀
带保护帽的六角形
改进的防腐性能（根据EN ISO 9227进行240小时盐雾试验）
产品特性
连接图像    SO 4401-03-02-0-05
产品系列    Z.DB6V
压力[bar]    315
体积流量[l/min]    60
活塞符号    P
连接类型    中间板
标称尺寸    6
操作类型    手动操作
连接数    4
开关位置数量    2
压力流体    HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.16

力士乐REXROTH溢流阀ZDB6VP2-4X/315V
R900409898 ZDB6VP2-42/315V
公称尺寸 6，符号 P - T，带手动操作
液压  阀门  压力阀  机械溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
切换阀
限压阀
带保护帽的内六角
连接图    ISO 4401-03-02-0-05
产品系列    Z.DB6V
工作压力. [bar]    315
体积流量 [l/min]    60
活塞符号    P → T
连接类型    叠加阀板
标称尺寸    6
驱动类型    通过手动致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封件    FKM
重量 [kg]    1.16

力士乐REXROTH压力限制阀 ZDB6VP2-4X/200V
溢流阀R900409844 ZDB6VP2-42/200V
标称尺寸6，P→T，机械操作
高功率范围的工业液压阀。可靠的泄压至设定值。
产品特性
连接    ISO 4401-03-02-0-05
压力[bar]    315
体积流量[l/min]    60
连接类型    中间板
标称尺寸    6
操作类型    手动操作
连接数    4
开关位置数量    2
压力流体    HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.16

力士乐REXROTH压力限制阀 Z2DB6VD2-4X/200V
溢流阀R900411314 Z2DB6VD2-42/200V
标称尺寸6，A→B，B→A，机械操作
高功率范围的工业液压阀。可靠的泄压至设定值。
产品特性
连接    ISO 4401-03-02-0-05
压力[bar]    315
体积流量[l/min]    60
连接类型    中间板
标称尺寸    6.
操作类型    手动操作
连接数    4
开关位置数量    4
压力流体    HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.4


力士乐REXROTH压力限制阀Z2DB6VC2-4X/315V
溢流阀R900411318 Z2DB6VC2-42/315V
标称尺寸6，A→T，B→T，机械操作
高功率范围的工业液压阀。可靠的泄压至设定值。
产品特性
连接    ISO 4401-03-02-0-05
压力[bar]    315
体积流量[l/min]    60
连接类型    中间板
标称尺寸    6.
操作类型    手动操作
连接数    4
开关位置数量    4
压力流体    HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.48

力士乐REXROTH减压阀
直动式
ZDBD型和Z2DBD型
—尺寸 6
—组件系列2X
—工作压力 350 巴
—流量 60 升/分钟
特性
—夹层板阀
—符合ISO 4401-03-02-0-05的标准
—4种压力等级，可选
—3种调节类型，可选：
– 带六角形的主轴
– 旋钮
– 带刻度的可锁定旋钮
—5个可选行动方向
—防腐蚀设计
功能，部分
ZDB6D和Z2DB6D型压力阀是夹层板设计的直接操作式泄压阀。
这些阀门主要由带阀座的壳体和控制滑阀组成。系统压力通过调节类型来设定。
阀门在静止位置时处于关闭状态，可保护液压系统及其部件免受过大压力的影响。
这些阀门反应迅速、静音且几乎无泄漏。得益于其阀座设计，它们能够抵抗油污。控制阀芯的内置阻尼确保了极高的稳定性，并且随着流量的增加，压力上升幅度很小。
在交付状态下，阀门被设置为*小可能压力。通道P施加的系统压力作用于控制滑阀。如果系统压力增加到设定值以上，控制滑阀打开，液压油从通道P流入通道T。这可将系统压力限制在设定值。
对于“MP”、“MA”和“MB”版本，可使用测量端口处的压力测压元件记录和监测设定系统压力。
产品参数
重量
—类型 ZDBD
– 版本“1”和“2”的重量为1.3公斤
– 版本“3”重量1.4公斤
—Z2DBD型
– 版本“1”和“2”的重量为2.3公斤
– 版本“3” 重量 2.4 千克
安装位置 任意
环境温度范围 °C –15 … +80
根据EN ISO 13849标准，MTTFd值为75年（更多详情请参阅数据表08012）
液压的
工作压力（或操作压力）
—版本“P”、“A”、“B”、“C”
– 端口A、B，P  350bar
– T型端口  200bar（版本“1”和“2”）；100bar（版本“3”）
—版本“D”
– A端口和B端口  200bar（版本“1”和“2”）；100bar（版本“3”）
– P口和T口  350bar
回流压力 理想情况下，减压至储罐
设定压力
—版本“50”  50bar
—版本“100”  100bar
—版本“200”  200bar
—版本“350”  350bar
压力等级棒 50 100 200 350
每转压差  bar 7 14 27 46
流量（升/分钟） 60
液压油温度范围  –15 … +80°C
粘度范围  10 ... 500mm²/s（优选50 ... 120mm²/s）
液压油的允许污染度根据ISO 4406 (c)的清洁度等级 20/18/15
德国力士乐REXROTH溢流阀订货号和型号：
R901423483 ZDB6DA2-20/350V
R901422002 ZDB6DP2-2X/350MPV
R901476582 ZDB6DP3-2X/200MPV
R901423475 ZDB6DP3-2X/350MPV

力士乐REXROTH溢流阀ZDB6DA2-2X/350V
R901423483 ZDB6DA2-20/350V
公称尺寸 6，符号 A - T，带手动操作
液压  阀门  压力阀  机械溢流阀  溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
切换阀
限压阀
带六角的主轴
连接图    ISO 4401-03-02-0-05
产品系列    Z.DB6D
工作压力. [bar]    350.0
体积流量 [l/min]    60.0
活塞符号    A → T
连接类型    叠加阀板
标称尺寸    6
驱动类型    通过手动致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HETG、HFDU、HL、HLP、HEES、HEPG
密封件    FKM
重量 [kg]    1.26
R961011124
密封套件 Z(2)DB 6 D.-2X/.V
力士乐旋钮调节溢流阀ZDB6VA1-42/100V
