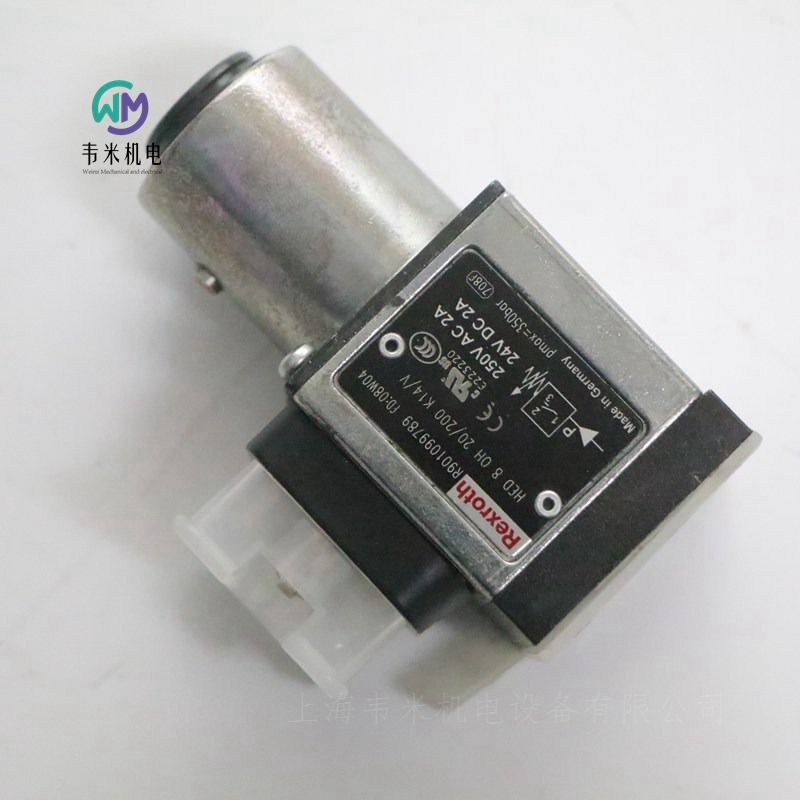

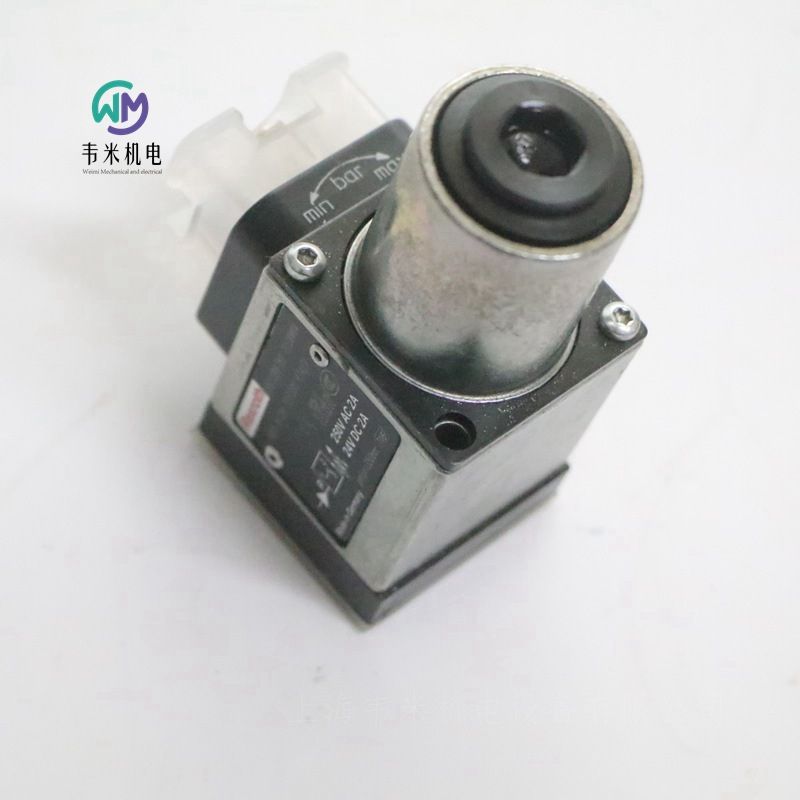

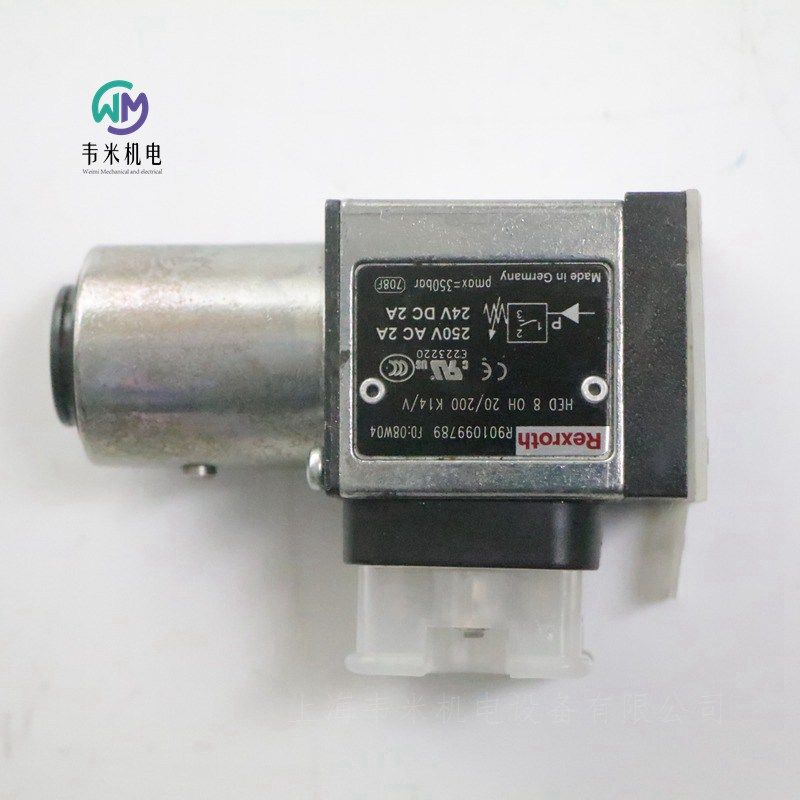

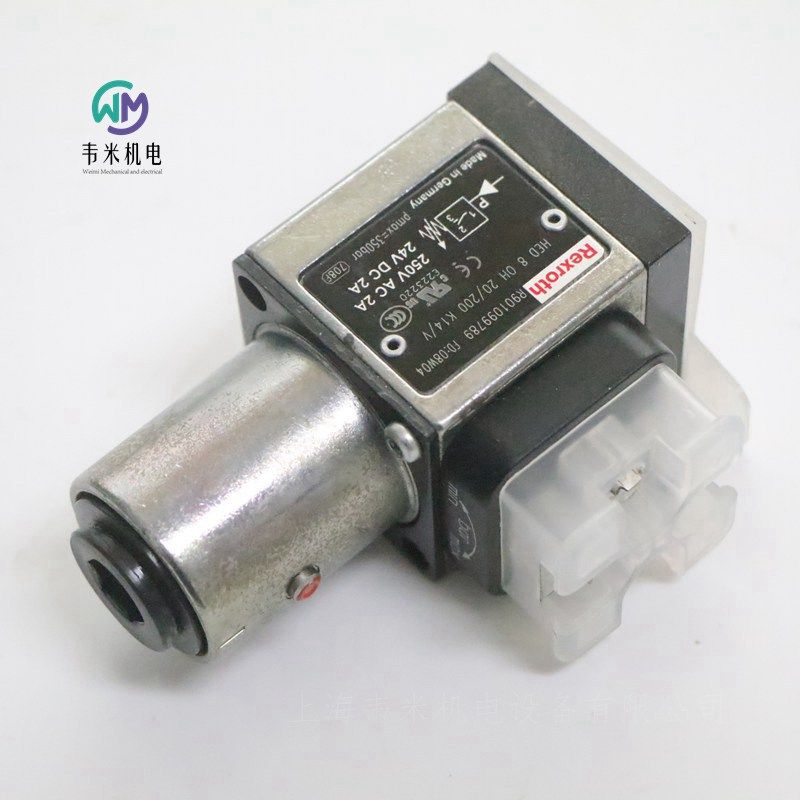

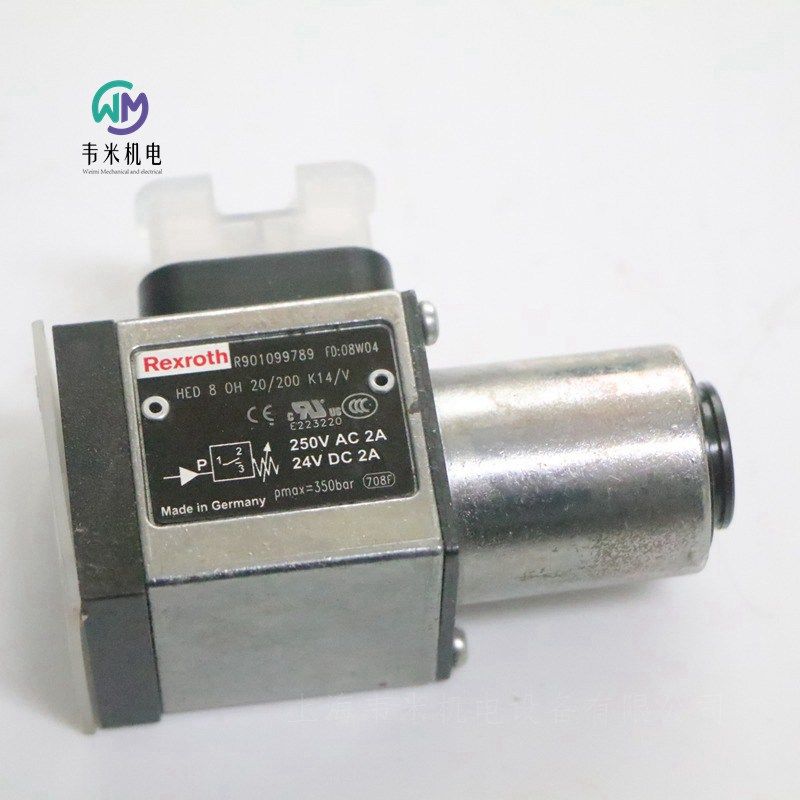

力士乐压力继电器带FKM密封件HED8OH-20/200K14V，上海韦米机电设备有限公司主营产品，现货库存；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH压力开关HED8OH-2X/200K14V
压力继电器R901099789 HED8OH20/200K14/V
R901099789 HED8OH-20/200K14V
200巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调整类型：带六角套筒、无刻度、无保护帽的主轴
无电缆盒，装置插头DIN EN 175301-803
带FKM密封件
产品特性
连接图像 法兰连接（ISO 16873）
大压力[bar] 200
连接类型 法兰连接
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针（3+PE）
电气连接说明 设备插头4针（3+PE），符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HETG、HEES、HEPG
密封件 FKM
重量[kg] 0.55
力士乐REXROTH液压-电气柱塞式压力开关
HED 8 -2X
组件系列 2X
大工作压力 630 bar
压力等级 50、100、200、350 和 630 bar
UL 组件，CCC 认证
重量：0.8kg
安装位置：任意
环境温度范围（NBR 密封件）：-25 … +50℃
环境温度范围（FKM 密封件）：-20 … +50℃
环境温度范围（低温密封件）：-40 … +50℃
正弦试验：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
运输冲击：DIN EN 60068-2-27:1995-03：15 g / 11 ms
冲击测试：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音测试：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/证书：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件编号：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合欧盟指令 2011/65/EU
液压油温度范围（NBR 密封件）：-25 … +80℃
液压油温度范围（FKM 密封件）：-20 … +80℃
液压油温度范围（低温密封件）：-40 … +80℃
粘度范围：10 … 800mm²/s
加载次数：≥ 5 百万
带连接器“K14”：EN 175301-803，3 极 + PE
防护等级符合 EN 60529 标准：IP65（已安装并固定连接插头）
带连接器“K35”：IEC 61076-2-101，M12 x 1，A 编码，4 极
防护等级符合 EN 60529 标准：IP67，已安装和装配连接插头
大切换频率：7200 1/h
转换度（重复精度）：< 调定压力的 1 %
开关：符合 VDE 0630-1/DIN EN 61058-1
转换电阻：< 50mΩ
特点：
用于底板安装/管道安装
用于法兰连接，符合 ISO 16873
作为垂直叠加元件，与叠加阀板相连接，符合 ISO 4401
5 档压力
4 种调整类型：
– 带或不带保护帽的主轴
– 带刻度的主轴，带或不带保护帽
– 带刻度旋钮
– 带刻度可锁定旋钮
电气连接
– 带设计 A 阀插头（大型方形连接器）
– 带 M12 x 1 连接器
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
压力范围经过 UL 认证，高达 350 bar
HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。
如果要监测的压力低于调定压力，则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关，并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下，可保护微动开关免于受到机械损伤，并防止压缩弹簧的固态压缩。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901107394 HED8OH-20/50K14KW
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901106509 HED8OP-20/100K14S
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901107790 HED8OP-20/100K14AS
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901102754 HED8OA-20/50K14KW
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102778 HED8OA-20/350K14S
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901106452 HED8OA-20/200K14AS
R901107396 HED8OP-20/50K14AS
R901106504 HED8OP-20/50K14S
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901107129 HED8OP-20/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108003 HED8OP-20/200K14AS
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW
力士乐REXROTH单向阀Z1S6T05-4X/V
R901086058 Z1S6T05-40/V
高功率范围的工业液压阀。在选定的连接处可靠地切断油流。
开启压力0.5巴
阀座阀
直接操作
产品特性
连接图像 ISO 4401-03-02-0-05
产品系列 Z1S6
压力[bar] 350.
体积流量[l/min] 40
活塞符号 T1→T2
连接类型 中间组件
标称尺寸 6
操作类型 具有机械操作
连接数 4
开关位置数量 2
电气连接说明 0
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.78
博世力士乐（BOSCH-REXROTH）的液压阀控制和调节体积流量，可以影响液压驱动器的运动或旋转方向的体积流量的启动或停止、方向和数量。阀门通过各种操作方式进行控制，从而使阀门元件打开或关闭。这样可使切换阀的切换位置固定，也可使连续阀的中间位置可调。
博世力士乐的单向阀可根据方向关闭工作通道，并支持沿相反方向流动。
力士乐REXROTH叠加式单向阀 Z1S6T05-4X/V
R901086058
公称尺寸 6，T1 → T2，机械操作
高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。
座阀
直动式
开启压力 0.5 bar
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 40
油路符号 T1 → T2
连接类型 中间组装
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.78
力士乐REXROTH单向阀
Z1S 10
规格 10
组件系列 4X
大工作压力 350 bar
大流量 100 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
多种单通道和双通道阻塞功能
由于阀心采用高性能塑料制成，因此具有的密封性
防腐蚀设计
通过更换外部密封圈可轻松调节为用于特殊液压油
由于单向阀安装套件可单独使用，因此可以经济高效地更换磨损部件
带测量油口，可选
单向节流阀，可选
Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。
它可用来无泄漏地阻塞一个方向上的流量，同时允许相反方向上的自由回流。
塑料锥阀芯的行程受塑料弹簧座限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时，弹簧将塑料锥阀芯保持在闭合位置。在低压 （0.1 x p大）时已实现佳密闭性。
注意:
对于塑料弹簧座安装在阀板侧时采用的所有安装位置，均不会在此位置使用额外的密封圈！在组件侧，密封圈（常见）用于密封下游安装的装配。
已安装的塑料弹簧座具有密封功能，不予以拆除或损坏！出于整体结构考虑（预载），需要塑料弹簧座的凸出部分。随着所含液压油体积和温度变化，可能会发生静态压力变化，这不是由阀座表面泄漏引起的。
德国力士乐REXROTH单向阀订货号和型号：
R901274737 Z1S10P30-1-4X/F
R901274741 Z1S10P50-1-4X/F
R901274750 Z1S10P05-1-4X/F/MPB-068
R901274759 Z1S10P05-1-4X/F
R901274760 Z1S10TA05-2TB9-4X/F
R901274765 Z1S10B05-1-4X/F
R901274766 Z1S10B05-2-4X/F
R901274767 Z1S10A05-2B05-2-4X/F
R901274767 Z1S10A05-2B05-2-41/F
R901280744 Z1S10P05-2-4X/F
R901405923 Z1S10TA05-2TB05-2-4X/F
力士乐REXROTH单向阀
S6…S30 A..-1X/...
规格 6 … 30
组件系列 1X
工作压力 315 bar
流量 450 l/min
用于螺纹连接（内螺纹）
无泄漏地阻塞一个方向上的流量
具有多种开启压力，可选
技术数据
油液 矿物油(HL,HLP)符合DIN51524标准生物快速降解的液压油符合VDMA 24 568
油液温度范围 -30... + 80°C
黏度范围 2.8...500mm²/s
污染度等级 油液许可的*高污染度等级按NAS1638之9级，因此我们推荐使用*小过滤精度≥75的过滤器。
工作压力315bar
德国力士乐REXROTH单向阀订货号和型号：
R900422881 S6A1.0/
R900422886 S8A1.0/
R900422887 S8A2.0/
R900422888 S8A3.0/
R900420531 S10A1.0/
R900420521 S15A3.0/
R900420525 S20A1.0/
R900769822 S20P05-10/
力士乐REXROTH单向阀，插装式设计
M-SR 6...30
规格 6 … 30
组件系列 1X
大工作压力 420 bar
大流量 400 l/min
用于在油路块设计中安装
作为角阀
作为直通阀
无泄漏地阻塞一个方向上的流量
具有多种开启压力，可选
德国力士乐REXROTH单向阀订货号和型号
R900346083 M-SR8KE05-1X
R900361981 M-SR8KE00-1X/
R900346082 M-SR15KE30-1X/
R900357718 M-SR8KE05-1X/V
R900345745 M-SR10KE02-1X
R900344549 M-SR10KE05-1X/
R900348632 M-SR10KE05-1X/V
R900346857 M-SR10KE15-1X
R900346936 M-SR10KE30-1X
R900345372 M-SR15KE05-1X
R900345744 M-SR20KE02-1X
R900340979 M-SR20KE05-1X
R900344778 M-SR25KE05-1X
R900344778 M-SR25KE05-1X/
R900350797 M-SR30KE05-1X/V
力士乐REXROTH液压单向阀 M-SR 10 KE05-1X/V
R900348632 M-SR10KE05-1X/V
单向阀，插装式
液压 阀门 插装阀 方向阀 液压单向阀
工作压力 420 bar (6000 psi)
流量 50 l/min (13 gpm)
产品系列分类 单向阀，插装式
产品系列类型 M-SR
产品系列 M-SR
工作压力. [bar] 420.0
油口数量 2
体积流量 [l/min] 50.0
阀心滑阀 阀座设计
直接 - 先导式 直动式
公称流量 [l/min] 50.0
压力设置 [bar] 0.5
压力预设 无压力预设
密封材料 FKM
液压油 HEES、HEPG、HETG、HFDU、HL、HLP
产品系列 单向阀
产品类型 M-SR
重量 [kg] 0.05
力士乐REXROTH液压单向阀 M-SR 25 KE05-1X/
R900344778 M-SR25KE05-1X/
单向阀，插装式
工作压力 250 bar (3600 psi)
流量 300 l/min (80 gpm)
产品系列分类 单向阀，插装式
产品系列类型 M-SR
压力 [bar] 250
油口数量 2
体积流量 [l/min] 300
阀心滑阀 阀座设计
直接 - 先导式 直动式
额定流量 [l/min] 300
压力设置 [bar] 0.5
压力预设 无压力预设
密封材料 NBR
液压油 HL,HLP,HFC
产品类型 M-SR
产品系列 单向阀
重量 [kg] 0.3232
力士乐REXROTH液压单向阀 M-SR 8 KE05-1X/
R900346083 M-SR8KE05-1X/
单向阀，插装式
工作压力 420 bar (6000 psi)
流量 35 l/min (9.3 gpm)
产品系列分类 单向阀，插装式
产品系列类型 M-SR
压力 [bar] 420
油口数量 2
体积流量 [l/min] 35
阀心滑阀 阀座设计
直接 - 先导式 直动式
额定流量 [l/min] 35
压力设置 [bar] 0.5
压力预设 无压力预设
密封材料 NBR
液压油 HL,HLP,HFC
产品类型 M-SR
产品系列 单向阀
重量 [kg] 0.0269
力士乐REXROTH液压单向阀 M-SR 25 KE05-1X/
R900344778
单向阀，插装式
工作压力 250 bar (3600 psi)
流量 300 l/min (80 gpm)
产品系列分类 单向阀，插装式
产品系列类型 M-SR
压力 [bar] 250
油口数量 2
体积流量 [l/min] 300
阀心滑阀 阀座设计
直接 - 先导式 直动式
额定流量 [l/min] 300
压力设置 [bar] 0.5
压力预设 无压力预设
密封材料 NBR
液压油 HL,HLP,HFC
产品类型 M-SR
产品系列 单向阀
重量 [kg] 0.3232
力士乐REXROTH液压单向阀 M-SR 10 KE05-1X/
R900344549 M-SR10KE05-1X/
单向阀，插装式
工作压力 420 bar (6000 psi)
流量 50 l/min (13 gpm)
产品系列分类 单向阀，插装式
产品系列类型 M-SR
压力 [bar] 420
油口数量 2
体积流量 [l/min] 50
阀心滑阀 阀座设计
直接 - 先导式 直动式
额定流量 [l/min] 50
压力设置 [bar] 0.5
压力预设 无压力预设
密封材料 NBR
液压油 HL,HLP,HFC
产品类型 M-SR
产品系列 单向阀
重量 [kg] 0.0476
力士乐REXROTH液压单向阀 M-SR 8 KE00-1X/
R900361981 M-SR8KE00-1X/
单向阀，插装式
工作压力 420 bar (6000 psi)
流量 35 l/min (9.3 gpm)
产品系列分类 单向阀，插装式
产品系列类型 M-SR
压力 [bar] 420
油口数量 2
体积流量 [l/min] 35
阀心滑阀 阀座设计
直动 - 先导式 直动式
额定流量 [l/min] 35
压力预设 无压力预设
密封材料 NBR
液压油 HL,HLP,HFC
产品类型 M-SR
产品系列 单向阀
重量 [kg] 0.027
