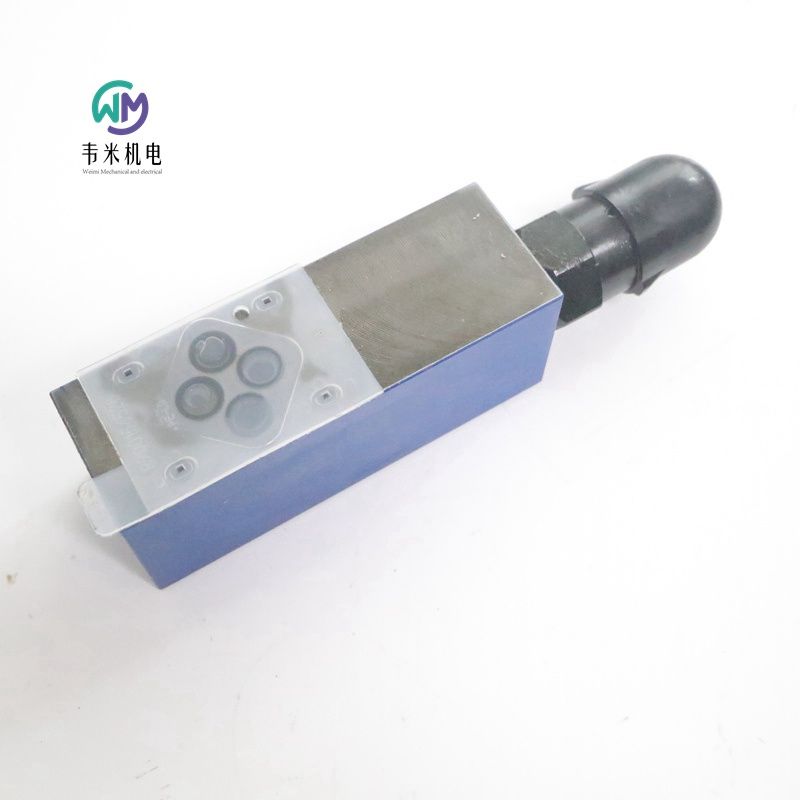

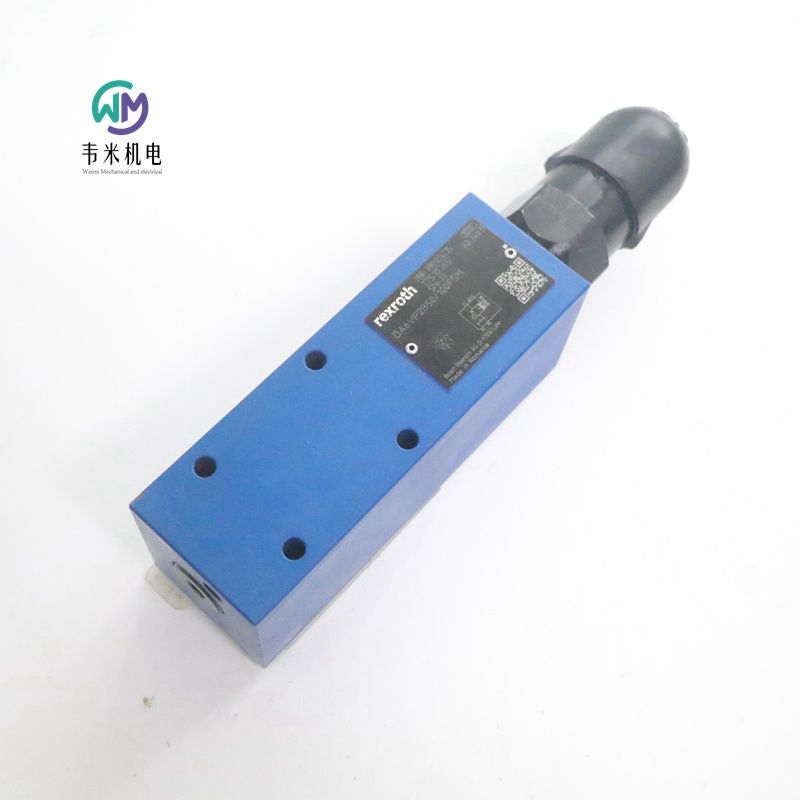

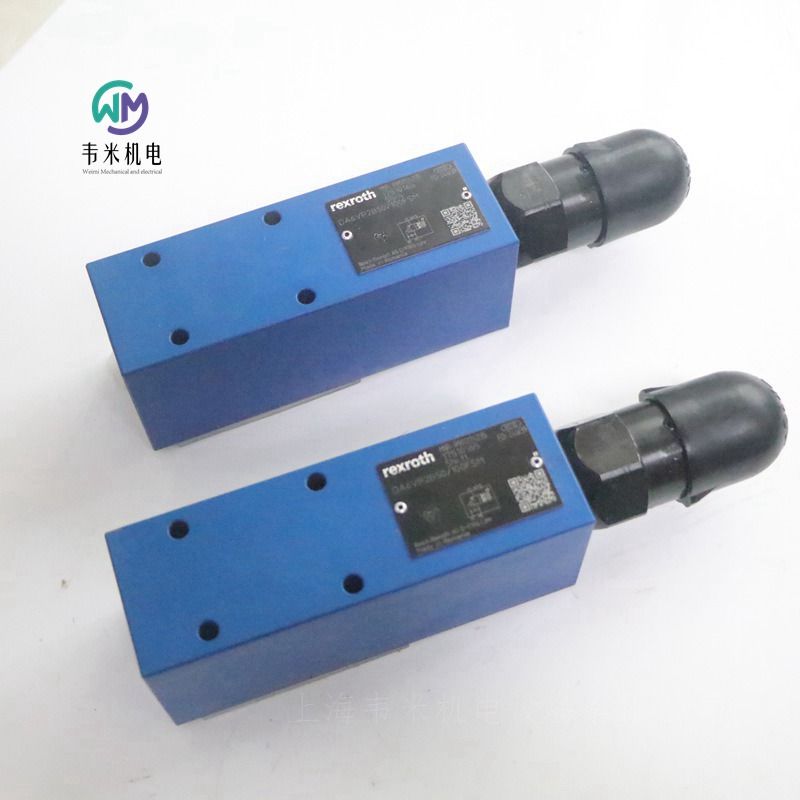

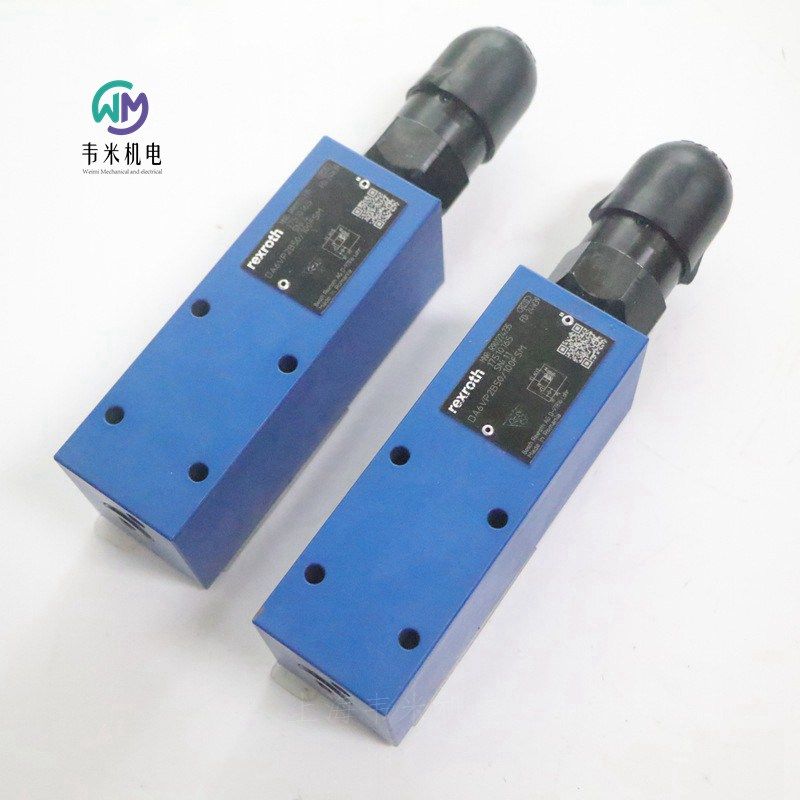

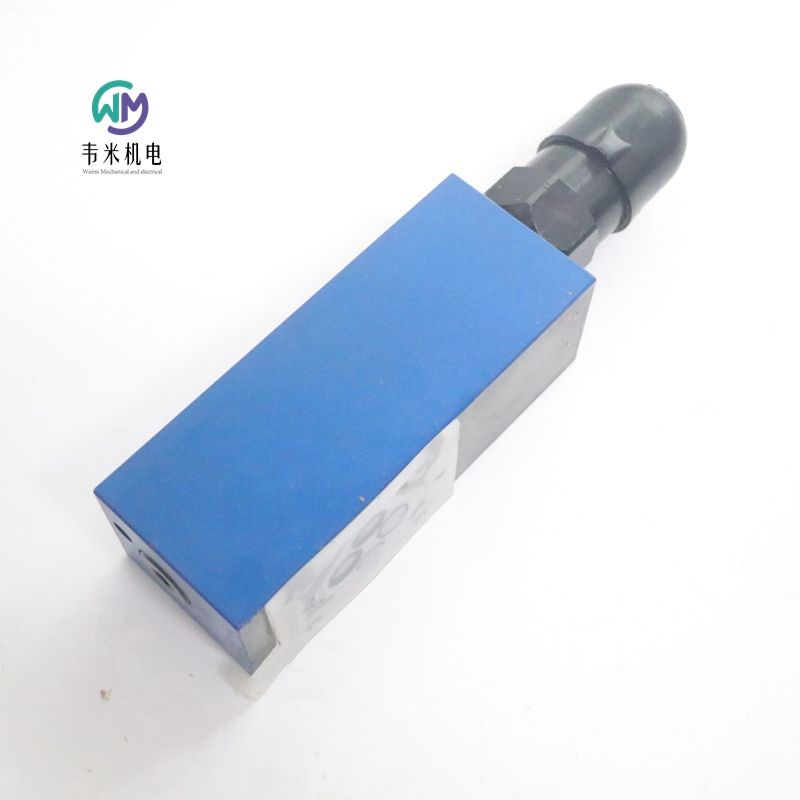

REXROTH液压截流阀DA6VP2B50/100FSM，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH先导式压力截止阀
DA6V
规格 6
组件系列 5X
大工作压力 350 bar
大流量 40 l/min
重量   2.2kg
安装位置   任意
温度范围   -30 … +80℃
粘度范围   10 … 800mm²/s
建议粘度范围  20 … 60mm²/s
用于底板安装
油口安装面符合 ISO 5781-03-04-0-00（不符合标准，且不带孔）
底板（单独订购）
作为插装阀
调整类型：六角套筒和保护帽
4 个压力等级
可调式切换压差（公称值的 10 % 至 50 %）
DA6V 型压力阀是一种可无级调节切换压差的先导式压力截止阀。此类阀主要由拧入式插装阀的先导控制级和主级、单向阀和壳体组成。
通过油口 B 将 P 中的泵流量引入系统的蓄能器中。如果油口 B 中执行机构的压力超过设定顶部切换压力，则先导控制阀将打开并将通过油口 A (Y) 启动先导油排放。单向阀将关闭油口 B 至 P 的连接，且泵流量将切换到卸压油路（从 P 到T）。
型号 DA6VP
将泵流量从 P 至 B（泵 → 执行机构）切换为 P 至 T（泵 → 油箱）。
泵通过单向阀向液压系统（P 至 B）供油。通道 B 中的压力通过控制油路和孔作用于拧入式插装阀 的先导控制。同时，通道 P 中的压力通过孔施加于主控制阀芯的弹簧负载侧。当在拧入式插装阀 中通过调节主轴设置的顶部截止压力到达液压系统（通道 B）时，拧入式插装阀 的先导控制将打开从主阀芯的弹簧负载侧到控制油路的连接和通过油口 A (Y) 进入油箱的外部连接。由于存在孔，在主阀芯处产生了压降。主阀芯将升离阀座，打开 P 至 T 的连接。单向阀关闭 B 至 P 的连接，而拧入式插装阀 的先导控制在 B 中执行机构压力的作用下保持在打开位置。
将泵流量从 P 至 T（泵 → 油箱）切换为 P 至 B（泵 → 执行机构）。
如果根据在调节主轴处设定的较低底部压力值，B 中的执行机构压力与截止压力相比较有所下降，则拧入式插装阀 的先导控制将设置回其初始位置。
这样，压力将主阀芯的弹簧负载侧累积。从而通过弹簧关闭从 P 到 T 的连接，并且泵将通过单向阀向液压系统，即从 P 到 B 进行供油。
型号 DA6VA
在此阀型号中，泵压力口不是在 P 中，而是在 A 中设计的。阀门将泵流量从 A 引至 P 或从 A 引至 T。泄油口位于 B (Y) 中。
切换过程与型号“VP”（此阀型号支持油路块连接）相对应。
注意！
间接压力限制功能：
泵压力（至油箱）的压力限制功能不是直接提供的，而是仅通过执行机构通道中的单向阀和控制油路间接提供。
设置切换压差：
出厂时，阀门被设置为切换压差约为公称压力的 10 % 至 12 %。可以设置为公称压力的 50 %。
交付时，调节主轴被设置为小可调节顶部切换压力，即将调节主轴拧出到限位止挡。
通过拧入调节主轴，可增大顶部切换压力。
通过拧入调节主轴，可增大底部切换压力而切换压差将减小。通过拧出调节主轴，可减小底部切换压力而切换压差将增加。
通过锁紧螺钉和锁紧螺母 确保压力调节。
应用注意事项：
在压力截止阀和液压蓄能器之间建立一个低流阻的短连接。
注意！
仅可使用合适的蓄能器安全设备操作蓄能器！
泵压力（至油箱）的压力限制功能不是直接提供的，而是仅通过执行机构通道中的单向阀和控制油路间接提供。
注意： 切换压差出厂设置
出厂时，阀门被设置为切换压差约为公称压力的 10 % 至 12 %，并且是在已卸压状态（调节主轴拧出到限位止挡，请参阅产品说明）下提供的。
调节是在公称压力、泵流量约为 10 l/min、执行机构流量约为 2 l/min 的条件下实现的。
不同的系统条件（尤其是泵流量和执行机构流量很高时）可能导致较高的切换压力。在这里，通过此阀可以选择性地调节系统切换压差。
德国力士乐REXROTH压力切断阀订货号和型号：
R901224233 DA6VP2A5X/200FSM
R901224233 DA6VP2A50/200FSM
R901224238 DA6VP2B50/200FSM
R901224217 DA6VA2A50/100FSM
R901224235 DA6VP2B5X/100FSM
R901224226 DA6VA2B5X/100FSM
R901224226 DA6VA2B50/100FSM
R901224238 DA6VP2B5X/200FSM
R901224218 DA6VA2A5X/200FSM
R901224218 DA6VA2A50/200FSM
R901224247 DA6VP2A5X/350FSM
R901224247 DA6VP2A50/350FSM
R901224242 DA6VP2B5X/350FSM

力士乐REXROTH液压截流阀DA6VP2A5X/200FSM
R901224233 DA6VP2A50/200FSM
公称尺寸 6，P → B，机械操作
高性能范围内的工业液压阀。在设定值时可靠地关闭压力。
滑阀
先导式
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DA6V
工作压力. [bar]    350
体积流量 [l/min]    40
活塞符号    P → B
连接类型    底板安装
标称尺寸    6
驱动类型    通过机械致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件    NBR
重量 [kg]    2.12

力士乐REXROTH液压截流阀DA6VP2A5X/350FSM
压力切断阀R901224247 DA6VP2A50/350FSM
公称尺寸 6，P → B，机械操作
高性能范围内的工业液压阀。在设定值时可靠地关闭压力。
滑阀
先导式
连接图    ISO 4401-03-02-0-05
压力 [bar]    350
体积流量 [l/min]    40
活塞符号    P → B
连接类型    板材结构
标称尺寸    6
驱动类型    带机械操作
连接数    4
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件    NBR
重量 [kg]    2.12

力士乐REXROTH制动阀
FD系列
通径12、16、25、32
22X系列
工作压力350巴
流量560 l/min
制动阀是一种无泄漏先导式止回阀。它相对于被引导到致动器qV1的相对侧的流来控制返回流qV2。对于圆柱体，必须考虑面积比（qV2=qV1×φ）。
旁通阀，反向自由流动
可选内置二级卸压阀（
用于带法兰连接的阀门）
用于安装在歧管（插装阀）中
带SAE法兰端口
对于底板安装，端口模式为
–ISO 5781-06-07-0-00（尺寸12、16）
–ISO 5781-08-10-0-00（尺寸25）
–ISO 5781-10-13-0-00（尺寸32）
安装阀板时使用子板版本
应用领域
施工机械
起重机
挖掘机
物料员
钻机
固定应用
安装位置好直立（端口X向上）
环境温度范围  −20…+80°C
底漆（标准）一层漆RAL 5010
液压油温度范围  –20…+80°C
粘度范围  10…800mm²/s
液压油矿物油（HL、HLP），符合DIN 51524标准
清洁度等级符合ISO 4406
功能说明
制动阀用于液压系统，以影响液压马达和液压缸的速度，而与负载无关（防止失控）。此外，还有一个用于管道爆裂安全的隔离器功能。
制动阀主要包括壳体、主提升阀、先导部件、先导滑阀、阻尼滑阀和先导阻尼。
提升负载
随着从A到B的自由流动，主滑阀打开。如果负载压力失效（例如，方向阀和端口A之间的管道破裂），则主滑阀立即关闭。该功能通过负载侧与弹簧室的连接来实现。
降低负载（电路示例）
流动方向是从B到A。端口A通过方向阀连接到油箱。气缸的活塞杆侧施加了与工作条件相对应的流量。端口X处的控制压力和端口B处的负载压力之间的关系=1:20。
当达到控制压力时，主滑阀将进行预打开。通过控制滑阀，先导级被提升离开其阀座，腔室通过该钻孔和端口A减压至油箱。同时，端口B中的负载压力不再施加到主滑阀内的腔室上。主提升阀由此被卸载。主提升阀处控制滑阀的反向侧靠在阻尼滑阀的套环上。
端口X处打开B至A所需的压力现在仅受腔室中弹簧的影响。开始打开连接B至A所需的压力为20巴；要打开连接，根据版本的不同，需要高达70巴的压力。
用于流量控制的开口横截面逐渐增大。它是通过连续打开衬套和主提升阀平台中的径向钻孔而产生的。
控制压力、开启压力和压差之间的关系决定了通过B到A的连接流向执行机构的流量。因此，防止了执行机构的失控失控。
即使定向阀和端口a之间发生管道爆裂，受控下降程序也不会受到影响。
制动阀打开和关闭时间的指南
打开顺序的节流通过控制滑阀中的节流孔和阻尼滑阀的两侧进行。孔口由筛网保护。
检查Q表的关闭动作实际上是不受限制的。
当与气缸一起使用时，到端口X的控制管路可以安装一个节流止回阀（计量控制），以影响关闭顺序。
当与电机一起使用时，不应将换向止回阀安装在通向端口X的控制管路中。在这种情况下，建议影响换向阀的控制时间。
电路示例
差速器气缸
出于安全考虑，应始终使用闭心换向阀！
液压马达
保持制动器的内部控制：为了使保持制动器能够在两个方向上操作，所有阀口都必须连接到空档位置的端口T。
抱闸的外部控制：出于安全原因，如果制动器在外部空载，则可以使用闭心换向阀作为空档位置。
注意：
两个单独的制动阀不能用于控制两个气缸，这两个气缸被迫机械地一起移动，因为无法保证每个气缸中的同步性和相同的压力。
因此，气缸必须配备两个由Bosch Rexroth提供的SL型先导式止回阀。制动阀安装在一条公用线路上。
在这种情况下，由于SL阀的开口率，负载压力不得超过200 bar！
德国力士乐REXROTH制动阀订货号和型号：
R900503374 FD12FA21/B03V
R900503669 FD12PA2X/B03V
R900504439 FD12FB2X/200B03V
R900503974 FD16KA2X/B03V
R900500190 FD16PA2X/B03V
R900507278 FD16FA21/B00V
R900504315 FD16FB2X/200B06V
R900512433 FD25PA2X/B04V
R900526205 FD25FB2X/200B00V
R900565340 FD25FB2X/300B03V
R900512105 FD32FA2X/B06V
R900599662 FD32FA2X/B00V
R900513337 FD32PA2X/B06V
R900513337 FD32PA21/B06V
R900073261 FD32KA21/B06V-006
R900034273 FD32FB2X/400B06V-067
R900517189 FD32FB2X/300B06V


力士乐REXROTH进油口压力补偿器，直动式
ZDC 10...32
规格 10, 16, 25, 32
重量  3kg, 3.5kg, 8.9kg, 64.7kg
组件系列 2X
大工作压力 350 bar
大流量 520 l/min
温度范围  -20 … +70℃
粘度范围  15 … 380mm²/s
叠加阀
孔图按 ISO 4401
通过安装的梭阀为通道 P → A 或 P → B 提供负载补偿
二通型号“P”
三通型号“PT”(NG10 ... 25)
与比例方向阀相互作用时的流量控制
ZDC 型号的阀门为两通或三通型直动式入口压力补偿器。
它们在通道 P 中被用作入口压力补偿器以提供负载补偿。
这些阀门的基本构成为壳体、控制阀芯、带有弹簧座 的压缩弹簧和带有已安装梭阀 的罩盖。
如果压差 P1 → A1 或 P1 → B1 小于 10 bar，则压缩弹簧使控制阀芯保持在 P2 到 P1 的打开位置。
如果压差超过 10 bar，则控制阀芯向左移动直至压差再次复位。
先导式比例方向阀可与入口压力补偿器配合用于“外部先导油供油”！
在 外部 先导油供油时，与通道 P 的连接将被堵塞。先导油由单独的控制电路采样。
在 内部 先导油供油时，与通道 P 的连接将被打开。先导油从压力补偿器节流侧上游位置采样（底板的油口 X 被堵塞）。
德国力士乐REXROTH压力补偿器订货号和型号：
R900488023 ZDC10P-25/M
R900488820 ZDC10P-25/XM
R900489669 ZDC16P-23/XM
R900344369 ZDC25P-21/M
R900344370 ZDC32P-22/M
R900344370 ZDC32P-2X/M
R900352039 ZDC32P-2X/XM

力士乐REXROTH压力补偿器ZDC32P-2X/M
R900344370 ZDC32P-22/M
公称尺寸 32，P2 → P1，机械操作
高功率范围的工业液压阀。在选定端口进行可靠的压力补偿。
滑阀
直接操作
产品特性
连接图像    ISO 4401-10-09-0-05
产品系列    ZDC10,16,25,32
压力[bar]    350
体积流量[l/min]    520
活塞符号    P2→P1
连接类型    中间组件
标称尺寸    32
连接数    4
电源电压    24伏直流电
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    67.4

博世力士乐（BOSCH-REXROTH）压力阀限制、控制和调节液压系统中的工作压力，从而影响液压驱动器的功率。
力士乐REXROTH压力补偿器ZDC16P-2X/XM
R900489669 ZDC16P-23/XM
公称尺寸 16，P2 → P1，机械操作
高性能范围内的工业液压阀。在选定的连接处实现可靠的压力平衡。
滑阀
直动式
连接图    ISO 4401-07-07-0-05
大压力 [bar]    350
大体积流量 [l/min]    150
活塞符号    P2 → P1
连接类型    中间组装
标称尺寸    16
连接数    4
电源电压    24 VDC
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    5.06

力士乐REXROTH先导控制溢流阀
溢流阀DB
规格 10, 16, 25, 32
重量  2.6kg, 3.5kg, 4.4kg
组件系列 5X
大工作压力 350 bar
大流量 650 l/min
液压油温度范围  -10 … +60℃
粘度范围  12 … 230mm²/s
用于底板安装
油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺纹连接
高功率线圈
防腐蚀设计
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
DB 型压力阀是一种先导式溢流阀。用于限制工作压力。
这些溢流阀 (DB) 主要由带主阀心的主阀以及带压力调节元件的先导控制阀组成。
施加在通道 P 中的压力作用于主阀芯。同时，该压力通过配有喷嘴和的控制油路和施加于主阀芯的弹簧负载侧和先导控制阀中的滚珠。如果通道 P 中的压力超过弹簧上设定的值，则滚珠将背向弹簧打开。相应的信号通过控制油路和从通道 P 由内部传出。此时主阀芯弹簧负载侧的液压油通过控制油路、喷嘴孔和滚珠流入弹簧腔。从此处，液压油通过控制油路从内部流入油箱（对于型号 DB …），或通过控制油路从外部流入油箱（对于型号 DB …Y）。喷嘴和会导致主阀芯出现压降，从而使通道 P 到通道 T 的连接打开。现在，液压油从通道 P 流到通道 T，同时维持设定的工作压力。
溢流阀可通过油口“X”卸载或切换为另一压力（第二个压力等级）。
德国力士乐REXROTH溢流阀订货号和型号：
R900597664 DB10-1-52/100
R900536231 DB10-1-52/200X
R900536231 DB10-1-5X/200X
R900505052 DB10-1-5X/200
R900598998 DB10-1-52/315
R900590645 DB10-2-52/50
R900590645 DB10-2-5X/50
R900505883 DB10-2-52/315V
R900502117 DB20-1-5X/200
R900593530 DB20-2-5X/315
R900589433 DB20-2-52/100
R900590618 DB20-2-5X/350
R900516184 DB20-2-52/350X
R900596768 DB20-2-5X/315XY
R900590330 DB30-2-5X/100U
R900503515 DB30-1-52/200
R900593795 DB30-1-5X/315
R900591128 DB30-2-5X/315
R900974252 DB30-2N5X/350
R900785216 DB30-2N5X/250YE
R900593795 DB30-1-52/315

力士乐REXROTH溢流阀DB30-2N5X/250YE
R900785216 DB30-2N56/250YE
标称尺寸 32，带磁力驱动
液压  阀门  压力阀  机械溢流阀  溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
座阀
先导
带保护帽的内六角
压力设定范围 4 … 250 bar
连接图    ISO 6264-10-17
产品系列    DB.10-30
工作压力. [bar]    350
体积流量 [l/min]    700
连接类型    底板安装
标称尺寸    32
驱动类型    通过液压致动
连接数    2
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
符合性说明    CE - 低电压指令 2014/35/EU；CE 根据压力设备指令 2014/68/EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件    NBR
重量 [kg]    5

力士乐REXROTH限压阀DB20-1-5X/200
溢流阀R900502117 DB20-1-5X/200
标称尺寸20，P→T，机械操作
高功率范围的工业液压阀。可靠的泄压至设定值。
预转向
锥形阀座设计中的连续压力阀
产品特性
连接图像    ISO 6264-08-13
压力[bar]    350
大体积流量[l/min]    500
活塞符号    P→T
连接类型    板式结构
标称尺寸    20
操作类型    具有机械操作
连接数    2.
开关位置数量    2.
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]  3.9

力士乐REXROTH限压阀DB20-2-5X/350
溢流阀R900590618 DB20-2-52/350
R900590618 DB20-2-53/350
标称尺寸20，P→T，机械操作
高功率范围的工业液压阀。可靠的泄压至设定值。
预转向
锥形阀座设计中的连续压力阀
产品特性
连接图像    ISO 6264-08-13
压力[bar]    350
体积流量[l/min]    500
活塞符号    P→T
连接类型    板式结构
标称尺寸    20
操作类型    具有机械操作
连接数    2.
开关位置数量    2.
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    3.901

力士乐REXROTH限压阀DB10-1-5X/200
溢流阀R900505052 DB10-1-5X/200
标称尺寸10，P→T，机械操作
高功率范围的工业液压阀。可靠的泄压至设定值。
预转向
锥形阀座设计中的连续压力阀
产品特性
连接    ISO 6264-06-09-0-97
压力[bar]    350
体积流量[l/min]    250
活塞符号    P→T
连接类型    板式结构
标称尺寸    10
操作类型    具有机械操作
连接数    2
开关位置数量    2
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    3.18


力士乐REXROTH先导控制溢流阀
电磁溢流阀DBW
规格 10 … 32
组件系列 5X
大工作压力 350 bar
大流量 650 l/min
用于底板安装
油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺纹连接
通过一个上装的换向滑阀或换向座阀的电磁铁操纵式卸荷
高功率线圈
换向冲击衰减，可选
防腐蚀设计
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，符合 UL 906，版本 1982，可选
DBW 型压力阀为先导式溢流阀。
它们用于限制并以电磁线圈操作卸载工作压力。
该阀主要由带主阀心的主阀、带压力调节元件的先导控制阀以及一个集成方向滑阀组成。
此类阀的功能与 DB 型阀的功能基本相同。但是，通过控制已安装的方向滑阀 即可卸载主阀芯。
带换向冲击衰减（叠加阀板）的溢流阀，型号为 DBW.../..S6...R12
通过换向冲击衰减阀可延迟打开从 B2 到 B1 的连接。从而避免了回油管路中的压力峰值和降压冲击噪音。该阀安装在先导控制阀和方向阀 之间。
衰减程度（降压冲击）取决于喷嘴的规格。推荐使用φ1.2 mm的喷嘴。
德国力士乐REXROTH电磁溢流阀订货号和型号：
R900618747 DBW10A2-5X/200S6EG24N9K4R12
R900926054 DBW10A2-5X/315-6EG24N9K4
R900920863 DBW10B1-5X/315-6EG24N9K4
R900941174 DBW10A1-5X/200-6EG24N9K4
REXROTH液压截流阀DA6VP2B50/100FSM
