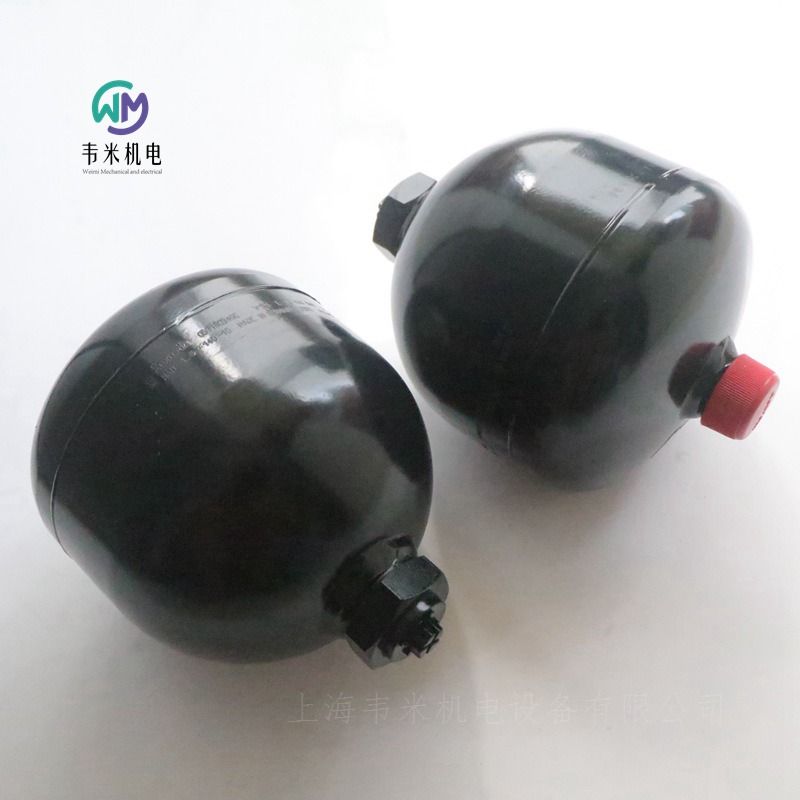

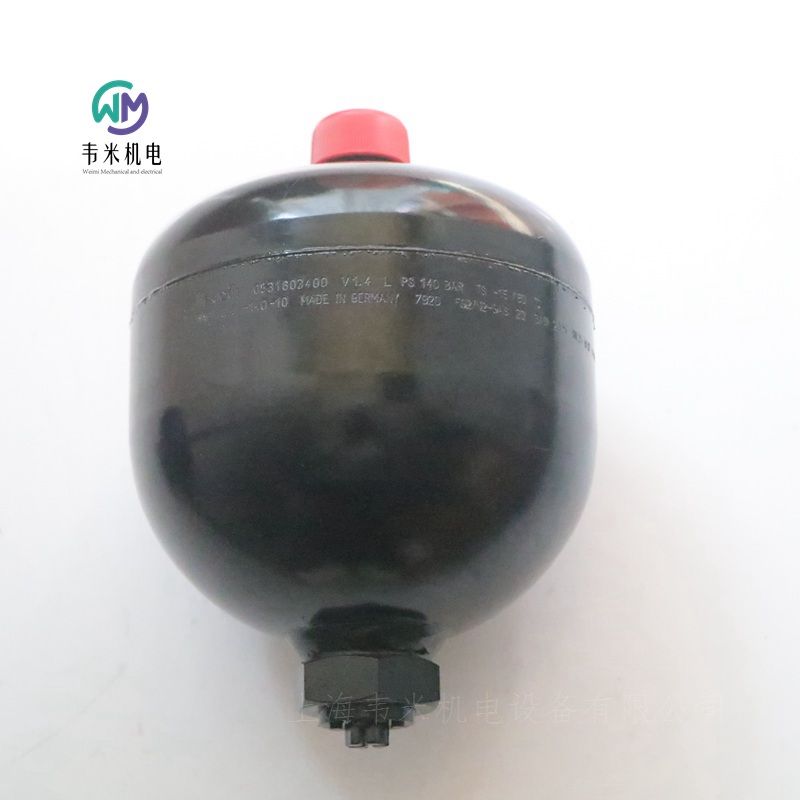

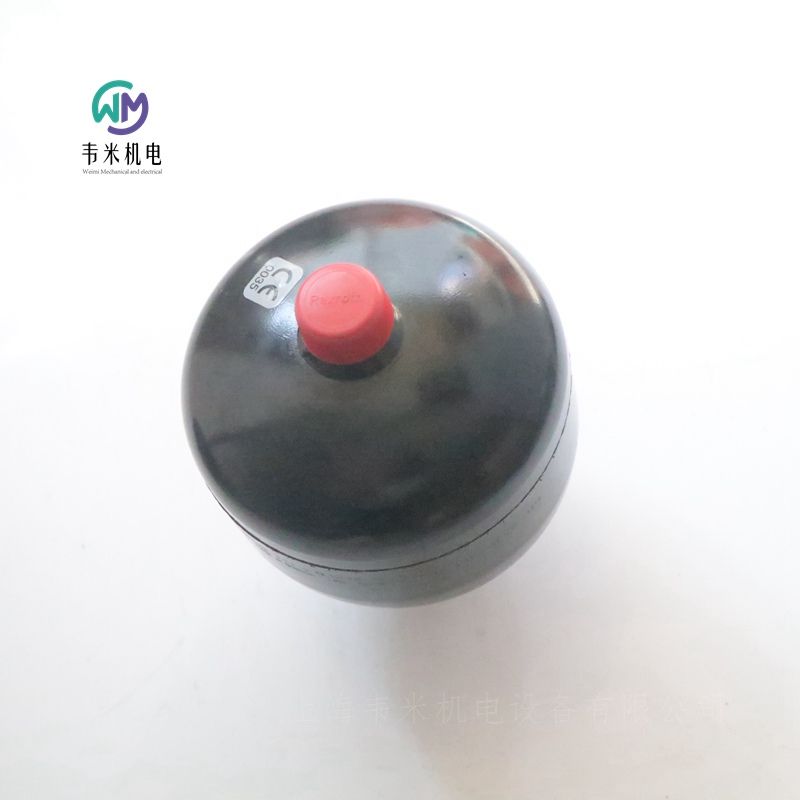

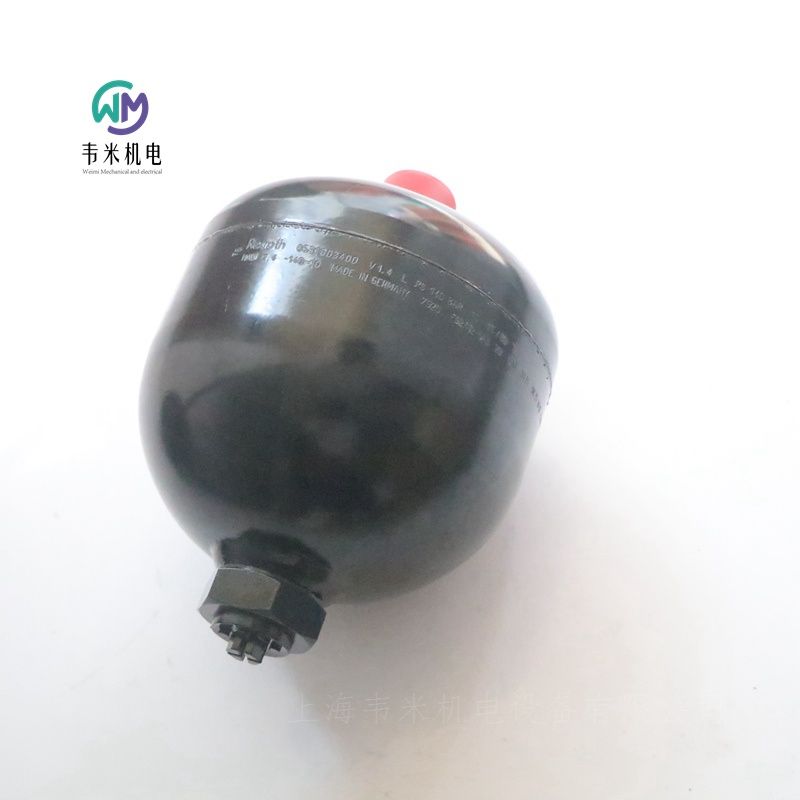

力士乐蓄能器0531603400，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH蓄能器 HAD1,4-140-1X/20Z06C-1N111-CE
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
液压 蓄能器 隔膜式蓄能器
隔膜式蓄能器，容量 1.4 升，压力 140 bar，适用于移动和工业应用
隔膜式蓄能器符合欧洲压力设备指令 2014/68/EU。用于液压系统中的压力波动和脉动阻尼、液体体积补偿或能量存储。
连接 M18x1.5 外六角旋入孔
适用于常温范围、矿物油和 HFC 流体的膜材料 NBR
预充 20 bar 氮气
恶劣环境条件下的终涂装
产品系列 HAD
标称体积 [l] 1.4
工作压力. [bar] 140
体积流量 [l/min] 40
材料（膜/气囊） NBR
工作接口尺寸 M18x1,5
符合性说明 CE 根据指令 2014/68/EU
液压油 HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 4.3
力士乐REXROTH隔膜式蓄能器
HAD 型
设备系列 1X 和 2X
额定容积 0.075 … 3.5 升
大工作压力 350 bar
概述
液压气动蓄能器的主要任务之一是从液压气动系统中吸收一定体积的加压流体，并在需要时将其返回到系统中。由于液体处于压力之下，因此液压气动蓄能器被视为压力容器，并且必须针对大工作压力进行设计，同时考虑到安装的验收标准。
在大多数液压气动系统中，使用带有分离元件的液压气动蓄能器。根据设计的不同，分离元件分为气囊式、活塞式和隔膜式蓄能器。液压气动蓄能器主要由一个带有气密分离元件的液体和气体零部件构成。流体零部分与液压回路相连。压力升高时，气体压缩，并吸取液压气动蓄能器中的液体。压力下降时，压缩气体膨胀，并将储存的液体置换到回路中。
隔膜式蓄能器
隔膜式蓄能器由耐压钢容器组成，通常为球形到圆柱形。在蓄能器内部，由弹性可加工材料（弹性塑料）制成的膜片与关闭按钮及保护塞共同作为分离元件。它们符合压力设备指令 2014/68/EU。
概述
结构型式 隔膜式蓄能器，焊接
安装位置 任意位置，好为下方液体管接头
固定方式 利用紧定卡环或者通过螺纹套节
管路接口 旋入式螺纹
表面 喷漆，亮黑色
填充气体 氮气，低纯度等级 4.0，N2 = 99.99 Vol.-%
温度范围
NBR：–15 … +80°C 丙烯腈丁二烯橡胶
ECO：–35 … +80°C 环氧氯丙烷橡胶
FKM：–10 … +80°C 氟橡胶
应用，工作原理
应用
液压气动蓄能器可用于多种用途：
能量存储可在间歇运行的系统中节省泵驱动功率。
紧急情况的能源储备，例如液压泵出现故障时。
补偿泄漏损失。
周期性振动情况下的缓冲和减振。
压力和温度变化时进行容积平衡。
车辆的弹性元件。
机械冲击时的减震。
工作原理
液体几乎不可压缩，因此不能储存压力能。在液压气动蓄能器中，利用气体的可压缩性储存流体。使用的氮气必须至少符合 4.0 级纯度：N2 99.99 Vol.-%
注意事项
按规定使用
HAD..-1X/2X 型 Rexroth 隔膜式蓄能器用于构建固定机器和系统构造中的液压驱动系统。
隔膜式蓄能器必须通过紧固元件牢固地连接到机器或系统。紧固件应确保油接口不受张力。尤其不应该通过油接口传递张力或者静态或动态惯性力。
在选择合适的固时，必须考虑支撑结构的热膨胀和环境振动。
德国力士乐REXROTH隔膜式蓄能器订货号和型号：
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
0531602501 HAD0,7-180-1X/35Z06A-1N111-BA
0531602568 HAD0,7-180-1X/20G04A-1N111-BA
0531602572 HAD0,7-180-1X/40G04A-1N111-BA
0531602573 HAD0,7-180-1X/50G04A-1N111-BA
0531602611 HAD0,7-250-1X/80G04A-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531613300 HAD2,8-70-1X/20Z08C-1N111-CE
R901164366 HAD0,7-350-2X/2G04E-1N111-BA
R901106022 HAD0,7-210-1X/10G04C-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
R901121882 HAD0,16-250-1X/5Z06F-1N111-BA
力士乐REXROTH七芯插头R900021267
插入式接头 7P Z31 BF6-3PG11KSPEZ
匹配连接器，7 针连接器 (6 + PE) EN 175301-804
适用于带圆形接头的阀门。OEM配件。工业用途。
产品属性
产品系列 7P Z31
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
符合性说明 DIN 43563
重量[kg] 0.05
力士乐REXROTH带灯插头R901017022
插入式接头 3P Z5L M 12-240V SPEZ
匹配连接器，3 针 (2 + PE) EN 175301-803，带 LED，黑色
适用于带接头K4的阀门。OEM配件。工业用途。
产品属性
产品系列 3P Z5L
电源电压 12…240伏交流/直流
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
重量[kg] 0.04
力士乐REXROTH带灯插头R901017026
插入式接头 3P Z5L1 M 24V SPEZ
适用于带接头K4的阀门。OEM配件。工业用途。
产品属性
产品系列 3P Z5L1
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
重量[kg] 0.04
力士乐REXROTH接线盒R901017010
插入式接头 3P Z4 M GR SPEZ.
匹配连接器，3 针 (2 + PE) EN 175301-803，不带电路，灰色
适用于带接头K4的阀门。OEM配件。工业用途。
产品属性
产品系列 3P Z4
电源电压 12…240伏交流/直流
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
符合性说明 VDE、SEV、RoHS
重量[kg] 0.03
力士乐REXROTH压力开关插头R901017012
R901017012
插入式接头 4P Z14 M SW SPEZ
匹配连接器，3 针连接器 (2 + PE) EN 175301-803
适用于带接头K14的机械压力开关。OEM配件。工业用途。
产品属性
产品系列 4P Z14
电源电压 250伏交流/直流
电子连接器 连接器，4极（3+PE）
电气连接说明 符合EN 175301-803的连接器4极（3+PE）
符合性说明 RoHS指令2011/65/EUVDESVE
重量[kg] 0.04
力士乐溢流阀0532系列和R917系列
特点
管道安装和油路块安装的连接类型
调节方法，如手轮，不可调的，铅封的，带刻度旋钮的（带锁和不带锁）。
应用
输送搬运设备，农业机械领域，城市车辆和一般机械工程领域。
注意
符合压力设备指令 97/23/EG 且 "安全阀模型经 TÜV 德国技术检查机构认证" 的型号可用于保护液压蓄能器。
功能
此模型系列基于带阻尼活塞的阀座设计。冲孔阀座用于确保较高的密封性，阻尼活塞可防止阀发生任何振动。它可产生平稳的控制特性，也就是说，即便是在流量增加时，也能在很大程度上保持设置的开启压力。这可利用阀盘上液动力的效果实现，而随着流量的增加阀将持续打开。
可用的通用型号类型：
– 带和不带测试油口的管道安装壳体。
– 用于油路块安装的阀芯。
– 多种调节方法，如手轮，不可调的，铅封的，带刻度旋钮的（带锁和不带锁）。
– 阻尼活塞前配有单向阀，响应时间更快。
技术数据
设计 带阻尼的座阀
管路连接 用于管道安装和油路块安装
环境温度 –30...+80°C
压力介质 符合 DIN/ISO 的基本成分为矿物油的液压油
粘度 允许范围：10...800 mm2/s建议范围：20...100 mm2/s启动允许范围：...2000 mm2/s
压力介质温度 带 NBR 密封时 –30°C...+80°C；带 FKM 密封时 –15°C...+120°C。
过滤 符合 ISO/DIS 4406 的油污染等级 19/16。
工作压力 用于管路安装 P：大允许压力 350 bar，视负载变化和温度而定；T：大允许压力 210 bar（NBR）或 80 bar（FKM），视负载变化和温度而定。用于油路块安装 P：符合调定压力。T：NBR 大 210 bar，FM 大 80 bar
开启压力（公差 p标称 +5%） 在流量为 0.1 l/min 时设置
流量 大 120 l/min
德国力士乐REXROTH溢流阀订货型号：
0532004105
0532002014
0532002048
0532004208
0532001051
0532004007
0532002062
0532003003
0532002002
0532001174
0532002013
0532004205
0532002003
0532001043
0532002005
0532002012
0532003011
力士乐REXROTH溢流阀减压阀
直动式
DBD .. K
尺寸2
组件系列2X
大工作压力420巴
大流量2升/分钟
特征
旋入插装阀
6压力等级
4种调节类型，可选：
–六角形（部分带保护帽）
–带刻度的旋钮
–带刻度的可锁定旋钮
–手轮
防腐蚀设计
功能、部分、符号
DBD..K型压力阀是指安装在块体设计中的直接操作泄压阀。它们用于限制系统压力。系统压力可以通过调节类型无级设置。在初始位置，阀门关闭。通过控制管路和球，主端口中的压力作用在弹簧板上。如果主端口中的压力升高到压缩弹簧处设定的值以上，则球打开，液压油流入主端口。
版本“P”：
带铅封和保护帽的压力调节，适用于“S”型调节。
技术数据
概述
重量 约0.3kg
安装位置 任意
环境温度范围
–30+80°C（NBR密封件）
–20…+80（FKM密封件）
-45…+70（低温版）
MTTFD值符合EN ISO 13849 150...1200years
液压
大工作压力
输入 420 bar
输出 315 bar
大设定压力 25；50; 100; 200; 315; 420bar
大流量 2l/min（建议1.5）
液压油
粘度范围 10…800mm2/s
液压系统中须遵守为部件规定的清洁度等级。有效的过滤可以防止故障，同时延长组件的使用周期。
液压油的重要信息：
有关其他液压油使用的更多信息和数据，请联系我们。
可能存在关于技术阀数据（温度、压力范围、生命周期、维护间隔等）的限制，
等等）。
所用液压油的点火温度必须比高表面温度高50 K。
可生物降解和阻燃-含水：如果使用镀锌部件（如“J3”或“J5”型）或含锌部件，少量溶解的锌可能会进入液压系统，导致液压油加速老化。锌皂可能作为化学反应产物形成，这可能会堵塞过滤器、喷嘴和电磁阀，特别是在与局部热量输入有关的情况下。
阻燃-含水：
由于HFC液压油的空化倾向增加，与使用矿物油HLP相比，该部件的生命周期可能缩短30%。为了减少气蚀效应，建议（如果可能的话，具体针对安装）将端口T中的回流压力备份到部件压差的约20%。
力士乐REXROTH溢流阀订货号和型号：
R900203858 DBDA2K2X/100
R900208813 DBDA2K2X/100V
R900208780 DBDA2K2X/200
R900208815 DBDA2K2X/200V
R900225118 DBDA2K2X/25
R900986335 DBDA2K2X/25V
R900208779 DBDA2K2X/315
R900208793 DBDA2K2X/315V
R900208814 DBDA2K2X/420
R900208797 DBDA2K2X/420V
R900203857 DBDA2K2X/50
R900208798 DBDA2K2X/50V
R900208782 DBDH2K2X/100
R900203851 DBDS2K2X/100
R900203852 DBDS2K2X/200
R900203853 DBDS2K2X/315
力士乐REXROTH溢流阀
R900203853 DBDS2K2X/315
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级315巴
带保护帽的六角形
产品属性
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.23
力士乐REXROTH溢流阀
R900203852 DBDS2K2X/200
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
带保护帽的六角形
产品属性
产品系列 DBD.2
大工作压力[bar] 420
大流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.23
力士乐REXROTH溢流阀
R900203851 DBDS2K2X/100
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
带保护帽的六角形
产品属性
产品系列
DBD.2
大工作压力[bar] 420
大流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.23
力士乐REXROTH溢流阀
R900208782 DBDH2K2X/100
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
手轮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.28
力士乐REXROTH溢流阀
R900208798 DBDA2K2X/50V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值50巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.35
力士乐REXROTH溢流阀
R900203857 DBDA2K2X/50
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值50巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.35
力士乐REXROTH溢流阀
R900208797 DBDA2K2X/420V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级420巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.35
力士乐REXROTH溢流阀
R900208814 DBDA2K2X/420
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级420巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.35
力士乐REXROTH溢流阀
R900208793 DBDA2K2X/315V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级315巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.35
力士乐REXROTH溢流阀
R900208779 DBDA2K2X/315
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级315巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.35
力士乐REXROTH溢流阀
R900986335 DBDA2K2X/25V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级25巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.35
力士乐REXROTH溢流阀
R900225118 DBDA2K2X/25
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级25巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.34
力士乐REXROTH溢流阀
R900208815 DBDA2K2X/200V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.35
力士乐REXROTH溢流阀
R900208780 DBDA2K2X/200
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
带刻度的可锁定旋钮
产品属性
连接图 安装尺寸DBD NG2
产品系列
DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.36
力士乐REXROTH溢流阀
R900208813 DBDA2K2X/100V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
带刻度的可锁定旋钮
产品属性
连接图
安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.35
力士乐REXROTH溢流阀
R900203858 DBDA2K2X/100
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
带刻度的可锁定旋钮
产品属性
连接图
安装尺寸DBD NG2
产品系列 DBD.2
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 旋入插装阀
尺寸 2.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 0.35
力士乐蓄能器0531603400
