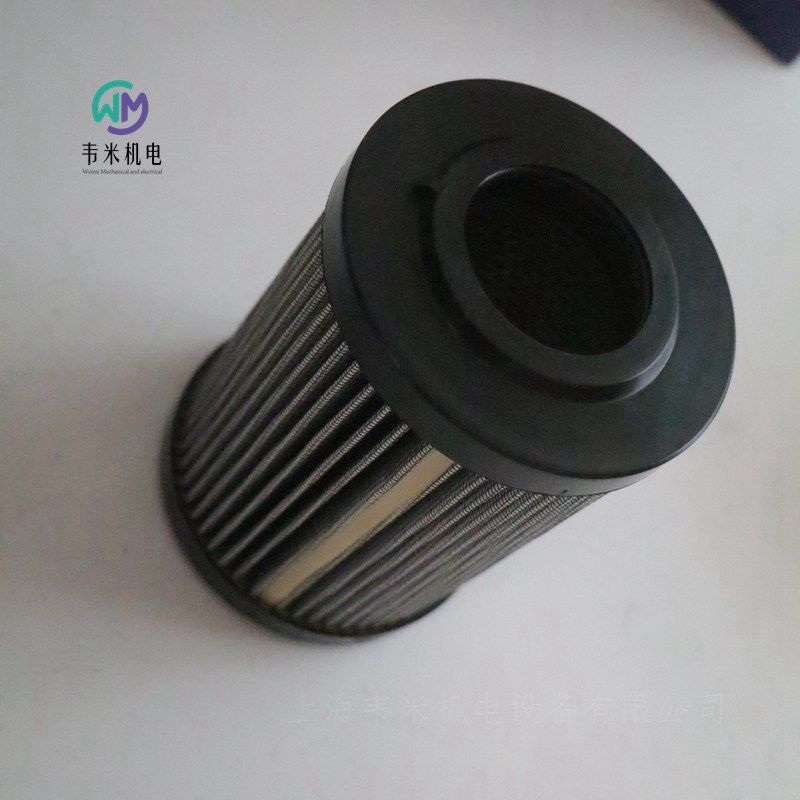

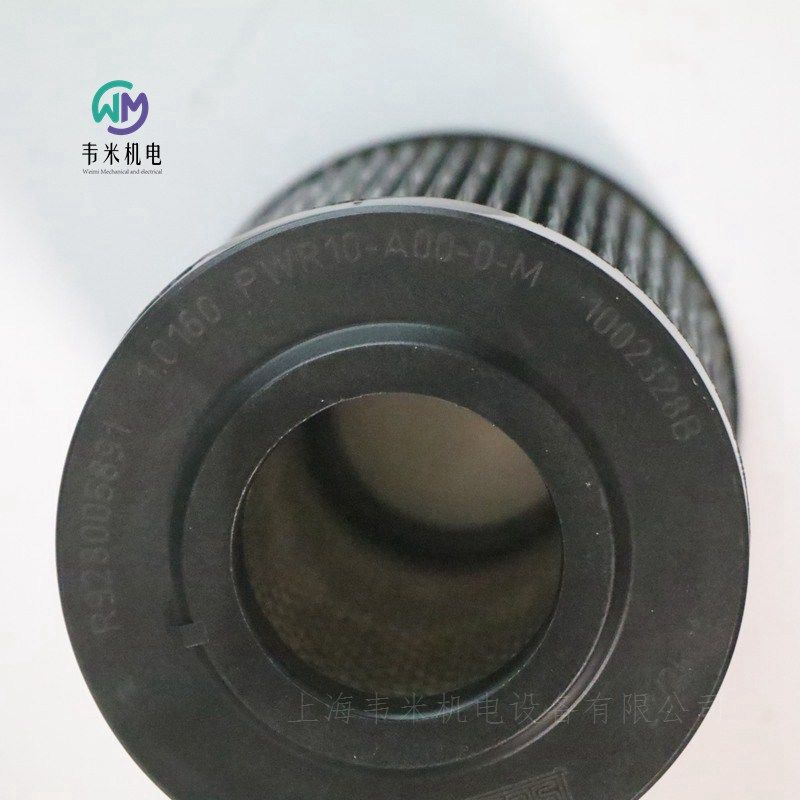

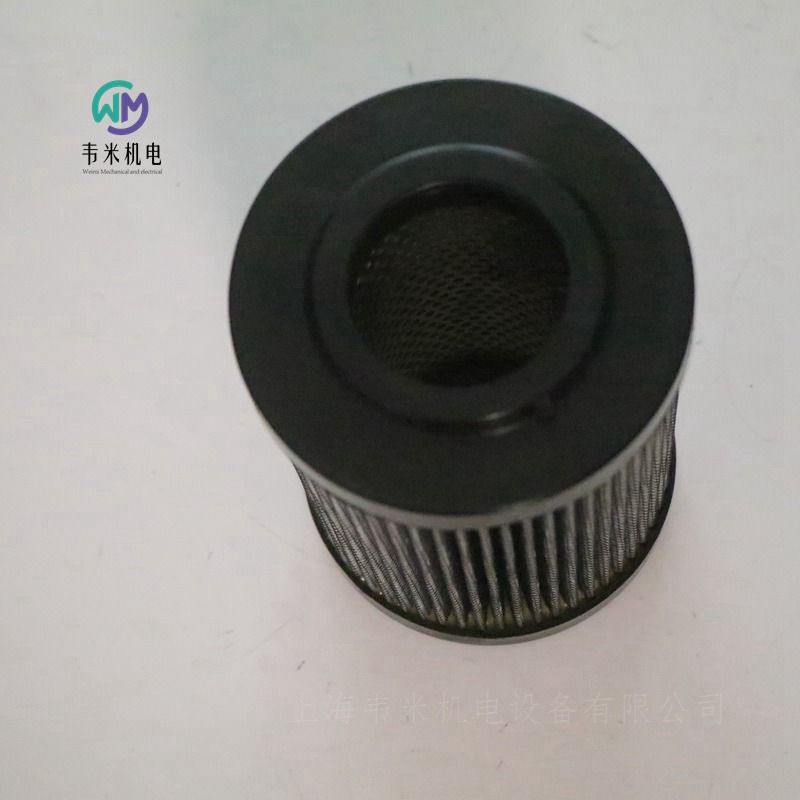

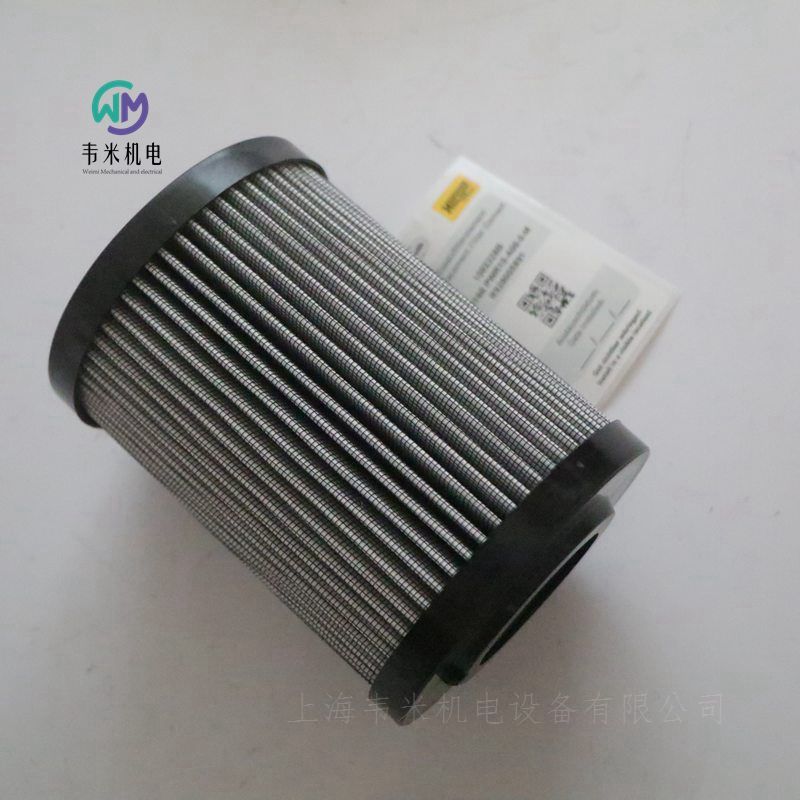

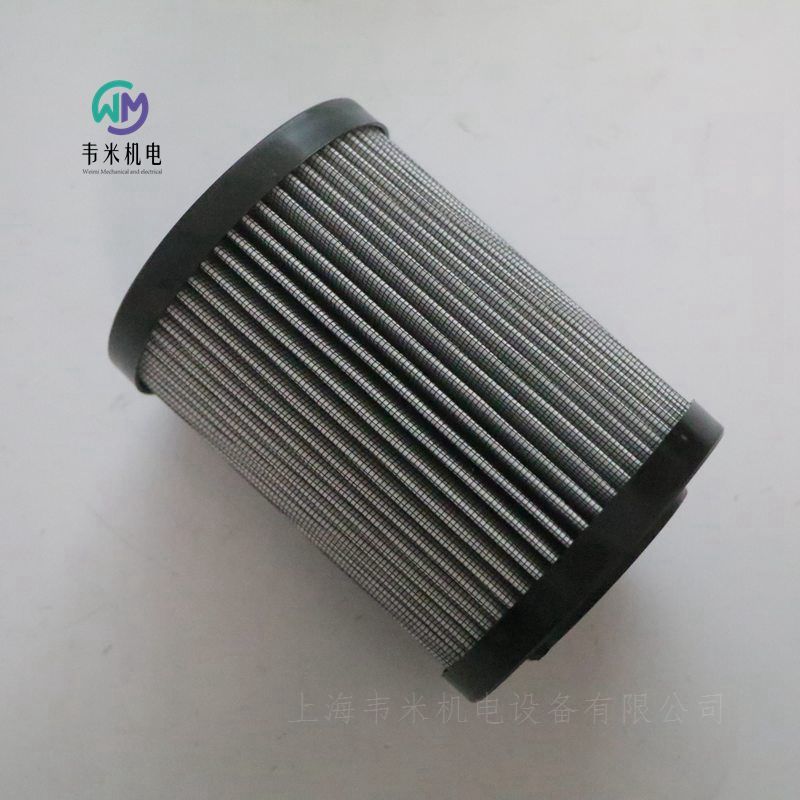

REXROTH过滤器滤芯1.0160 PWR10-A00-0-M，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH过滤元件，过滤器滤芯
类型1.以及2.基础部分
尺寸符合DIN 24550:0040至1000
附加尺寸：0004至2500
压差阻力高达330巴[至4786磅/平方英寸]
过滤器等级：1至800μm
过滤面积：高达4.8平方米[至7440平方英寸]
工作温度：-10°C至+100°C[+14°F至+212°F]
特点
适用于多种应用范围的过滤介质，由玻璃纤维材料、滤纸、金属丝网、羊毛材料和金属纤维羊毛制成
可清洁的金属丝网过滤介质
可达到ISO 12/8/3（ISO 4406）的油清洁度
多层玻璃纤维技术具有高容污能力和过滤性能，同时初始压差低（ISO 3968）
扩展了非矿物油基流体的产品范围
具有高压差稳定性的滤芯
功能、部分
滤芯是工业过滤器的核心部件。实际的过滤过程涉及过滤元件。主要的过滤器变量，如颗粒滞留的尺寸范围、污垢保持能力和压力损失，由过滤器元件和用于构建它们的过滤介质决定。力士乐过滤器元件用于过滤液压系统中的液压油，以及过滤润滑油、工业流体和气体。
过滤元件由径向褶皱的组合组成
过滤介质放置在穿孔的支撑管周围。过滤元件用双组分粘合剂垂直密封，支撑管和过滤垫连接到两个端板。在过滤器元件和过滤器外壳之间设置一个或两个密封环作为密封。
2.0058和2.0059系列可选择在滤芯底部配备旁通阀。流动通常是从外到内。
力士乐方案的所有滤芯均由无锌成分制成，从而防止锌皂的形成，特别是在使用含水液体（HFA/HFC）和合成油的情况下。
使用无锌滤芯可防止早期“滤芯堵塞”，从而大大延长滤芯的使用寿命。
因此，力士乐滤芯可普遍用于典型的液压油和润滑剂。
此外，许多建筑和农业机械制造商规定使用无锌机械元件制造可快速生物降解的液压油。
筛选变量
过滤器等级和可达到的油清洁度
使用工业过滤器的主要目标不仅是直接保护机器部件，而且要达到所需的油清洁度。油清洁度是根据油清洁度等级定义的，这些等级对现有污染物的颗粒量在工作液体中的分布方式进行了分类
过滤性能
过滤比βx（c）（β值）
液压系统中液压过滤器对污染的保留能力由过滤比βx（c）表征。该比率代表了液压过滤器的主要性能特征。它是在多道次测试中测量的，是根据ISO 16889使用ISOMTD测试粉尘指定的初始和终压差的平均值。
过滤商βx（c）定义为过滤器两侧相应粒径的颗粒计数商。
能力
它还使用多道次测试进行测量，并确定送入过滤介质的测试粉尘ISOMTD的量，直到达到指定的压差增加。
压力损失（也称为压差或Δp）
滤芯的压力损失是确定过滤器尺寸的相关特征值。
这些是过滤器制造商的推荐值或过滤器用户的规格。这个值取决于许多因素。例如，这些包括：过滤介质的等级、其在过滤元件中的几何形状和布置、过滤面积、流体的工作粘度和流量。
术语“Δp”通常也用符号bol表示：“Δp
在用滤芯确定整个过滤器的尺寸时，根据上述条件确定初始压力损失，新滤芯不得超过该损失。
可以通过初始Δp或压力损失来确定力士乐滤芯和整个过滤器的尺寸。
产品属性
过滤方向  从外到内
盖子/底座
支撑管  镀锡钢
密封件  NBR或FKM
液压油温度范围  -10...100℃
介质的小电导率  300pS/m
力士乐REXROTH过滤器滤芯订货号和型号
R928005837 1.0040 PWR10-A00-0-M
R928005838 1.0040 PWR20-A00-0-M
R928005852 1.0063 G25-A00-0-M
R928005855 1.0063 PWR10-A00-0-M
R928005872 1.0100 PWR6-A00-0-M
R928005873 1.0100 PWR10-A00-0-M
R928005888 1.0160 G25-A00-0-M
R928005890 1.0160 PWR6-A00-0-M
R928005891 1.0160 PWR10-A00-0-M
R928005924 1.0250 G25-A00-0-M
R928005944 1.0250 PWR6-A00-0-V
R928005927 1.0250 PWR10-A00-0-M
R928005928 1.0250 PWR20-A00-0-M
R928006899 1.0250 PWR10-B00-0-V
R928005959 1.0400 G10-A00-0-M
R928005961 1.0400 PWR3-A00-0-M
R928005963 1.0400 PWR10-A00-0-M
R928005964 1.0400 PWR20-A00-0-M
R928005998 1.0630 PWR6-A00-0-M
R928005999 1.0630 PWR10-A00-0-M
R928047277 1.1000 G60-A00-0-M
R928006033 1.1000 PWR3-A00-0-M
R928006034 1.1000 PWR6-A00-0-M
R928006035 1.1000 PWR10-A00-0-M
R928006044 1.1000 PWR10-A00-0-V
R928006036 1.1000 PWR20-A00-0-M

力士乐REXROTH滤芯
类型2.，
符合DIN 24550和力士乐标准
特征
过滤介质由玻璃纤维材料（可选吸水性）、滤纸、丝网、非织造材料和非织造金属纤维制成，适用于各种应用领域。有关过滤材料配置的信息，请参阅RE 51548
可清洁丝网过滤介质
可达到ISO 10/6/4（ISO 4406）的机油清洁度等级
多层玻璃纤维技术和同时的低初始压差，具有高的污垢保持能力和过滤性能
扩展了非矿物油基流体的产品范围
具有高差压稳定性的滤芯
过滤器设计
过滤器大小。过滤器可以使用操作压力、流量和流体系统参数进行设计。所需的过滤器等级取决于应用、部件对污染的敏感性和环境条件。
产品描述
滤芯是工业过滤器的主要组成部分。实际过滤发生在过滤元件中。
根据不同壳体设计和尺寸的大范围，也存在大量不同尺寸和设计的插入式过滤元件。
主要过滤器变量，如保持能力、污垢保持能力和压力损失，由过滤器元件结构和使用的过滤介质决定。
力士乐滤芯用于液压流体、润滑剂的过滤或工业流体和气体的过滤，具体取决于系列。
过滤通常是从外到内实现的。流体或气体必须从污垢侧通过滤清器滤芯流入清洁侧。
然而，在一些应用中，过滤也是从过滤元件的内部到外部实现的。
一般来说，力士乐过滤元件由星形褶皱过滤介质的组合组成，称为过滤元件垫。过滤元件垫围绕穿孔支撑管铺设，使装置具有所需的稳定性，以承受高压差。
围绕支撑管铺设的滤芯垫粘在接头和两个端盘上，因此密封在污垢和清洁面之间。
过滤器元件和过滤器壳体之间的密封通过套管上的密封件有效地完成。
保护罩仅用于特殊的过滤元件系列，允许在过滤元件垫周围形成均匀的流动模式，同时提供防止外部损坏的机械保护。
此外，一些系列可以可选地配备旁通阀，该旁通阀在压力增加的情况下使流量通过过滤元件，从而防止临界压力的积聚
储存条件
密封NBR°C[°F]-40…+65[-40…+149]；相对空气湿度65%
密封FKM°C[°F]-20…+65[-4…+149]；相对空气湿度65%
材料
滤芯盖聚酰胺、镀锡钢或镀锡铝
滤芯底座聚酰胺、镀锡钢或镀锡铝
滤芯支撑管镀锡钢
密封件NBR或FKM
过滤方向由外向内
压差bar[psi]30[435]、160[2320]或330[4786]
力士乐REXROTH滤芯订货号和型号：
R928006049 2.0004 G10-A00-0-M
R928006077 2.0004 G25-A00-0-V
R928018917 2.0004 G60-A00-0-M
R928028231 2.0004 G60-B00-0-V
R928006053 2.0004 PWR10-A00-0-M
R928006462 2.0030 P25-A00-0-V
R928006432 2.0030 PWR20-A00-0-M
R928006643 2.0040 G10-A00-0-M
R928006644 2.0040 G25-A00-0-M
R928022378 2.0040 G40-A00-0-V
R928022354 2.0040 G100-A00-0-M
R928006645 2.0040 PWR3-A00-0-M
R928008529 2.0040 PWR6-AH0-0-V
R928006646 2.0040 PWR6-A00-0-M
R928006647 2.0040 PWR10-A00-0-M
R928006656 2.0040 PWR10-B00-0-M
R928006683 2.0040 PWR10-B00-0-V
R928006706 2.0063 G10-B00-0-M
R928006698 2.0063 G25-A00-0-M
R928006700 2.0063 PWR6-A00-0-M
R928006701 2.0063 PWR10-A00-0-M
R928006702 2.0063 PWR20-A00-0-M
R928008585 2.0063 PWR20-AH0-0-V
R928006710 2.0063 PWR10-B00-0-M
R928006760 2.0100 G10-B00-0-M
R928006752 2.0100 G25-A00-0-M
R928006753 2.0100PWR3-A00-0-M
R928006755 2.0100 PWR10-A00-0-M
R928006756 2.0100 PWR20-A00-0-M
R928006783 2.0100 PWR20-A00-0-V
R928006764 2.0100 PWR10-B00-0-M
R928047844 2.0130 G60-A00-0-M
R928022298 2.0130 G40-A00-0-V
R928022275 2.0130 PWR6-A00-0-M
R928022276 2.0130 PWR10-A00-0-M
R928022312 2.0130 PWR10-B00-0-M
R928006806 2.0160 G25-A00-0-M
R928006807 2.0160 PWR3-A00-0-M
R928006808 2.0160 PWR6-A00-0-M
R928006809 2.0160 PWR10-A00-0-M
R928006810 2.0160 PWR20-A00-0-M
R928006818 2.0160 PWR10-B00-0-M
R928006860 2.0250 G25-A00-0-M
R928010599 2.0250 G25-A0V-0-V
R928006862 2.0250 PWR6-A00-0-M
R928006863 2.0250 PWR10-A00-0-M
R928006870 2.0250 PWR3-B00-0-M
R928006872 2.0250 PWR10-B00-0-M
R928006873 2.0250 PWR20-B00-0-M
R928006916 2.0400 PWR6-A00-0-M
R928006917 2.0400 PWR10-A00-0-M
R928006924 2.0400 PWR3-B00-0-M
R928006926 2.0400 PWR10-B00-0-M
R928006969 2.0630 PWR3-A00-0-M
R928006970 2.0630 PWR6-A00-0-M
R928006971 2.0630 PWR10-A00-0-M
R928006979 2.0630 PWR6-B00-0-M
R928006980 2.0630 PWR10-B00-0-M
R928006981 2.0630 PWR20-B00-0-M
R928007034 2.1000 PWR10-B00-0-M


力士乐REXROTH滤芯
类型9.，用于安装到Hydrac过滤器外壳中
特征
过滤介质由玻璃纤维材料（可选吸水性）、滤纸、丝网和非织造金属纤维制成，适用于各种应用领域。有关过滤材料配置的信息，请参阅RE 51548
可清洁丝网过滤介质
可达到ISO 10/6/4（ISO 4406）的机油清洁度等级
多层玻璃纤维技术和同时的低初始压差，具有高的污垢保持能力和过滤性能
具有高差压稳定性的滤芯
产品描述
滤芯是工业过滤器的主要组成部分。实际过滤发生在过滤元件中。根据不同壳体设计和尺寸的大范围，也存在大量不同尺寸和设计的插入式过滤元件。
主要过滤器变量，如保持能力、污垢保持能力和压力损失，由过滤器元件结构和使用的过滤介质决定。
力士乐滤芯用于过滤各种液压流体、润滑剂和其他工业流体和气体，具体取决于系列。
过滤通常是从外到内实现的。
流体或气体必须从污垢侧通过滤清器滤芯流入清洁侧。
然而，在一些应用中，过滤也是从过滤元件的内部到外部实现的。
一般来说，力士乐过滤元件由星形褶皱过滤介质的组合组成，称为过滤元件垫。
过滤元件垫铺设在穿孔支撑管周围，该穿孔支撑管使装置具有所需的稳定性以承受高压差。
围绕支撑管铺设的滤芯垫粘在接头和两个端盘上，因此密封在污垢和清洁面之间。
过滤器元件和过滤器壳体之间的密封通过套管上的密封件有效地完成。
保护罩仅用于特殊的过滤元件系列，允许在过滤元件垫周围形成连续的流体流动模式，同时提供防止外部损坏的机械保护。
全体的
储存条件
–密封NBR°C[°F]-40…+65[-40…+149]；相对空气湿度65%
-密封FKM°C[°F]-20…+65[-4…+149]；相对空气湿度65%
材料
-滤芯盖钢、锡涂层、铝或聚酰胺（取决于型号）
–滤芯底座钢、锡涂层、铝或聚酰胺（取决于型号）
–滤芯支撑管镀锡钢
–密封件NBR或FKM
–保护笼聚酯纤维
过滤方向由外向内
压差bar[psi]30[435]或210[3045]
德国力士乐REXROTH滤芯订货号和型号：
R928017144 9.110LA PWR10-A00-0-M SO3000
R928017187 9.140LA PWR3-F00-0-M SO3000
R928017211 9.160LA PWR6-A00-0-M SO3000
R928017210 9.160LA PWR10-A00-0-M SO3000

力士乐REXROTH通风和排气过滤器，
吸水
型号 BFSK 25 至 125
标称尺寸 25 至 125
-设备系列 2X
-大工作压力 1 bar [14.5 psi]
-连接G 3/8到G 1 1/4 BSP； （ISO 228） 带适配器板：Ø58 x 2.5 （DIN 24557）
-工作温度0℃ … 85 °C [-18 °F … 185 °F]
特点
-高效特殊过滤材料
-过滤细颗粒和高吸尘能力
-吸收空气湿度
-降低液压容器腐蚀风险
-可更换滤芯和吸水颗粒
-可选的防止空气交换阀
-可选的适配器板，带反向阀，用于无过滤的集装箱排气
-结合流体过滤和除湿
功能， 切割
在液压系统中，必须始终确保液体厨房容器上的空气交换。根据机器周期，空气被吸入，然后再向外推，其中包括微粒和水蒸汽。由于温度波动，可以装饰交换的空气，促进油的氧化过程，导致腐蚀，从而损坏液体容器。
Rexroth BFSK 进气和排气过滤器允许液体容器吸入和排出干净的空气。它适合直接安装在设备上。
BFSK进气和排气过滤器基本上由一个可拆卸的可更换墨盒组成，其中包括一个集成的星形过滤元件和一个空气过滤器外壳。
空气过滤器外壳装有水吸附颗粒（WA颗粒）。
WA颗粒中含有红色指标珠。水饱和度通过从红色到橙色的颜色变化显示。可选集成 tile 反弹。
BFSK 进气和排气过滤器可配备或不配备完全冷冻的止回阀。采用集成式止回阀设计，可防止空气交换。
此外，可选的光学维护显示器通知过滤器的状态。维护指示的连接是通过单独提供的适配器板进行的。此外，适配器板允许直接连接到液体容器。
标准设计，无止回阀：
受污染的空气通过开口A到达WA颗粒，在这里干燥，然后通过星形过滤元件流动。一对固体的污垢在这里被捕获。只有经过干燥和过滤的空气通过T接口进入油杯向相反方向排出系统的空气也会被干燥。
在BFSK中使用止回阀的设计：
与标准设计相同，但具有防止空闲操作时空气交换的反向阀。
在适配器板 中使用反向阀的设计 ：
作为标准执行，但是，流出，可能。油雾排放的空气已经在过滤器前通过连接器B直接从油杯排出到环境中。
产品参数
垂直安装位置
环境温度范围 °C [°F] −40 … +85 [−40 … +185]
储存条件 °C [°F] +5 … +40 [+41 … +104]；大相对湿度 65%
工作温度 °C [°F] 0 … +85 [工作温度 -18 … +185]
材质 更换墨盒 钢
空气过滤器外壳 Polymethylmethacrylate
适配器板 阳极氧化铝
光学维护指示器 聚碳酸酯外壳
反向阀开启压力 bar [psi] 0.01 [0.15]
维护指示的压力测量类型 低压
维护指示器应力bar [psi] 0.05 [0.73]
过滤元素
H3V3μm3微玻璃，无机纤维一次性元件
允许压力差 bar [psi] 1 [14.5]
安装、调试和维护
安装
过滤器的连接螺纹必须与油箱盖的连接螺纹相匹配。如果使用适配器板，安装前应将油箱盖的钻孔图（DIN 24557-2）与尺寸进行比较。
在油井或插入适配器板。在安装过滤器时，必须亲眼看到所需的更换盒尺寸（约50毫米[1.97英寸]）。出于维护原因，我们建议始终安装过滤器。
启动
无需启动过滤器。
维护
在达到维护指示灯的红色标志后，需要更换更换滤芯。由于环境条件非常有害，具体取决于安装位置，因此我们建议对于无维护指示器的BFSK过滤器，根据个别安装条件定期更换更换滤芯。
WA颗粒物更换
如果WA颗粒的指标珠从红色变成橙色，则必须更换。
相应备件的材料编号显示在完整过滤器的标识上。这些必须与更换滤芯上的材料编号相匹配。
德国力士乐REXROTH过滤器订货号和型号：
R928049173 BFSK40-2X/H3V3-M-S-0
R928049177 BFSK125-2X/H3V3-M-S-0


力士乐REXROTH阀块安装过滤器，适用于侧面法兰安装
型号 350PSFN0040 到 1000；350PSF0130，0150
规格符合 DIN 24550：0040 至 1000
附加规格：0130，0150
公称压力为 350 bar [5079 psi]
接口尺寸 Ø 38
工作温度为 –10 °C 至 100 °C [14 °F 至 212 °F]
特点
高效的特殊过滤器介质
可在较大压差范围内吸附非常细小的颗粒
过滤面积大，纳污能力强
过滤器滤芯耐腐蚀性良好
过滤器滤芯的抗压强度高（如冷启动时）
过滤器精度等级为 3 μm 至 100 μm
默认配备具记忆功能的机械式目视维护指示器
借助计算机 3D 技术辅助设计的流动优化设计
功能，横截面
阀块安装式过滤器适用于直接安装在泵和控制块。它们安装在上游开环或闭环控制单元进行保护。
其基本构成为过滤器头，拧入式滤杯，过滤器滤芯以及目视维护指示器。对于带有低压差过滤器滤芯的过滤器 (= 压差代码字母 A)，还配有一个旁通阀。
通过油口 ，液压油到达进行清洁的过滤器滤芯。灰尘颗粒物被滤芯过滤后，停留在滤杯和过滤器滤芯中。经过过滤的液压油通过油口进入液压油路中。
过滤器壳体和所有连接元件设计为可安全吸收压力峰值 - 例如，由于加速流体冲击导致大流量控制阀突然打开的情况下，可能会出现压力峰值。对于规格 0160，标准设备包括一个放油塞。对于规格 1000，滤杯由两部分组成。
一般而言，过滤器配有目视维护指示器。电子维护指示器通过电子开关元件连接 1 或 2 个开关量，须单独订购。
电子开关元件附在目视维护指示器上并通过锁紧环固定。对于规格 0130，可以通过产品型号中的补充信息订购 2 根 minimess 连接线。
技术数据
安装位置  侧面
环境温度范围  -30 至 +100℃
材料
过滤器头 GGG
滤杯 钢
目视维护指示器 铜
电子开关元件 塑料 PA6
工作压力 bar [psi] 350 [5079]
液压油温度范围 °C [°F] –10 至 +100 [+14 至 +212]（短时 –30 [–22]）
疲劳强度符合 ISO 107711) 加载次数 > 106 大工作压力下
旁通阀的开启压力 bar [psi] 7 ± 0.5 [100 ± 7]
维护指示器的压力测量类型 压差
维护指示器的响应压力 bar [psi] 5 ± 0.5 [72 ± 7]
电气连接 圆形插入式连接插头 M12x1，4 针
接触负载，直流电压 A 大 1
电压范围 E1SP-M12x1 V 直流/交流 大 150
E2SP V 直流 10 至 30
带电阻负载的大切换功率 20 VA；20 W；（70 VA）
通过电子开关元件E2SP... 中的 LED 显示  正常 (绿色 LED)；75 % 转换点 (黄色 LED)；100 % 转换点 (红色 LED)
符合 EN 60529 的防护等级 IP 65
对于 24 V 以上的直流电压，会提供一个火花抑制装置来保护开关触点。
重量 电子开关元件：
– 带圆形插入式连接插头 M12 x 1 kg [lbs] 0.1
德国力士乐REXROTH过滤器订货号和型号：
R928026481 350PSFN0063-PWR10A00-V5,0-M
R928026325 350PSFN0160-PWR3A00-V5,0-M
R928026405 350PSFN0160-PWR6A00-V5,0-M
R928026485 350PSFN0160-PWR10A00-V5,0-M
R928026487 350PSFN0400-PWR10A00-V5,0-M
R928026498 350PSFN0630-PWR10B00-V5,0-M

力士乐REXROTH油箱安装的回流管路过滤器
带符合DIN 24550的滤芯
10TEN0040至1000型；10TE2000和2500
-尺寸符合DIN 24550:0040至1000
-附加尺寸：2000、2500
-标称压力10巴[145磅/平方英寸]
-连接高达4“
-工作温度-10°C至+100°C[14°F至212°F]
特征
安装在油箱上的回流管路过滤器设计用于安装在油箱中。它们的功能是将固体材料与流体分离。
他们通过以下方式区分自己：
-油箱安装过滤器
-特殊高效过滤材料
-过滤极细颗粒，在宽压差范围内具有高容污能力
-过滤元件的高抗坍塌性
-可选配带记忆功能的机械光学维护指示器
-可选配不同的电气开关元件，模块化设计
-默认情况下，过滤器配备有集成在过滤器外壳中的旁通阀
-可选测量端口
订购代码
附件
维护指示器的电子开关元件
如果使用信号抑制高达30°C[86°F]的电子开关元件（WE-2SPSU-M12 X 1，R928028411），则须确保使用铝制机械光学维护指示器。这些维护指示器在过滤器类型键中称为“V0.8”、“V1.5”或“V2.2”。
温控信号处理不适用于聚酰胺制成的机械光学维护指示器。
功能、部分
安装在油箱上的回油管过滤器安装在回油管中，可直接连接到液压或润滑系统的油箱上。它也可以用作填充或旁通过滤器。过滤器主要由过滤头、过滤头、盖子、滤芯以及旁通阀组成。
可选地，过滤器配备有机械光学维护指示器。电子维护指示器通过电子开关元件与1或2个开关点连接（见第7页），必须单独订购。
在操作过程中，液压油通过入口到达过滤器外壳；在这里，它从外到内流过过滤器元件，并根据过滤器等级进行清洁。滤出的污垢颗粒沉积在滤清器头和滤清器滤芯中。经过过滤的液压油通过出口进入油箱。如果发生污染，维护指示器会显示必要的滤芯更换。
电子开关元件附接到机械光学维护指示器，并通过锁环保持。
根据过滤器尺寸，可提供更多附加功能（仅适用于尺寸0040-0100），例如不同长度的呼吸过滤器、浪涌保护或回流管。
安装位置  垂直
环境温度范围  -10...65℃
液压油温度范围  -10...100℃
工作压力  10bar
介质的电导率  300pS/m
疲劳强度符合ISO 10771，工作压力为200000的负载循环
维护压力测量类型  背压指示器
过滤方向  从外到内
德国力士乐REXROTH过滤器订货号和型号：
R928031746 10TEN0040-PWR10A00-V2,2-M-R3-R110
R928019844 10TEN0040-PWR10A00-V2,2-M-R3
R928036298 10TEN0040-PWR10A00-V2,2-M-U4-F
R928041271 10TEN0040-PWR10A00-P2,2-M-R3
R928054256 10TEN0063-00000A00-P2,2-M-R4
R928019845 10TEN0063-PWR10A00-V2,2-M-R4
R928019846 10TEN0100-PWR10A00-V2,2-M-R4
R928041285 10TEN1000-PWR10A00-P2,2-M-S10
R928047167 10TEN0160-PWR10A00-V2,2-M-R5
R928041277 10TEN0160-PWR10A00-P2,2-M-R5
R928047168 10TEN0250-G40A00-V2,2-M-R6
R928041279 10TEN0250-PWR10A00-P2,2-M-R6
R928019850 10TEN0250-PWR10A00-V2,2-M-R6
R928019851 10TEN0400-PWR10A00-V2,2-M-S8
R928041281 10TEN0400-PWR10A00-P2,2-M-S8
R928041210 10TEN0400-PWR20A00-P2,2-M-S8
R928019852 10TEN0630-PWR10A00-V2,2-M-S9

力士乐REXROTH过滤器的维护指示器
WE 及 WO 类型
压力管路中过滤器的 WO 型压差指示器
回油过滤器的 WO 型背压指示器
WE 型电子开关元件
公称压力 10，160 和 450 bar [145，2321 和 6527 psi]
WO 型的工作温度为 –30 ℃ 至 +100 ℃ [–22 °F 至 212 °F]
WE 型的工作温度为 –30 ℃ 至 +85 ℃ [–22 °F 至 185 °F]
特点
维护指示器通过指示压差超出范围和/或过滤器中发生背压等情
况，来对过滤器进行监控。
产品凭借以下特点脱颖而出：
模块化结构
带有转换点和记忆功能的 WO 型目视指示器
带有一到两个转换点的 WE 型电子开关元件
冷启动过程中能够抑制信号
功能，剖面
默认情况下，力士乐过滤器附带有一个目视维护指示器（WO 型）。电子开关元件（WE 型）作为附件提供，并且与目视维护指示器是配套的。电子开关元件附在目视维护指示器上并通过锁紧环固定。电子维护指示器与过滤器公称压力无关。
背压和/或压差上升会相对弹簧将阀芯向上推。缠绕在阀芯上的线圈会随着阀芯一起移动。红色按钮可以放置在两个有效位置处。如果带线圈的阀芯所处位置的压力低于维护指示器的公称压力，红色按钮将保持在缩回的"静止位置"。如果首次超出公称压力，目视插脚的位置会在插脚线圈与阀芯线圈之间的排斥力作用下，变为第二个可能的"接通条件"。即便当机器关掉电源（或者是在产生压降或冷启动）（记忆功能）后，红色按钮也将始终在此位置处保持可见。必须确认这一点。
开关元件中集成的簧片触点受磁场变化的作用。如果存在两个转换点，应安装两个簧片触点。
对于电子开关元件 WE-2SPSU，在温度受抑制的情况下，通过目视维护指示器的阀体进行散热。
电子开关元件 WE-2SPSU 不适用于由聚酰胺纤维制成的目视维护指示器（WO-S01-2,2-...-PA）。
WE-2SP-M12x1 带有连接插头（不包括在交付范围内）
WE-1SP-EN175301-803 带有插入式连接插头
技术数据：
维护指示器的
材料 铜，铝
密封材料 NBR，FKM
温度范围 -30...100℃/-20...120℃
电子开关元件的
电气连接
圆形插入式连接 M12x1，4 针
矩形插入式连接 EN 175301-803
接触负载，直流电压  1A
电压范围 150V
符合 EN 60529 的防护等级  IP67
环境温度范围  -25...85℃
对于 24 V 以上的直流电压，为保护切换触点元件切换时，将不会出现火花。
重量0.2kg
电子开关元件的连接
默认情况下，过滤器配有 WO 型目视维护指示器。电子开关元件附在目视维护指示器上并通过锁紧环固定。
德国力士乐REXROTH压差开关订货号和型号：
R928028409 WE-1SP-M12X1
R928028410 WE-2SP-M12X1
REXROTH过滤器滤芯1.0160 PWR10-A00-0-M
