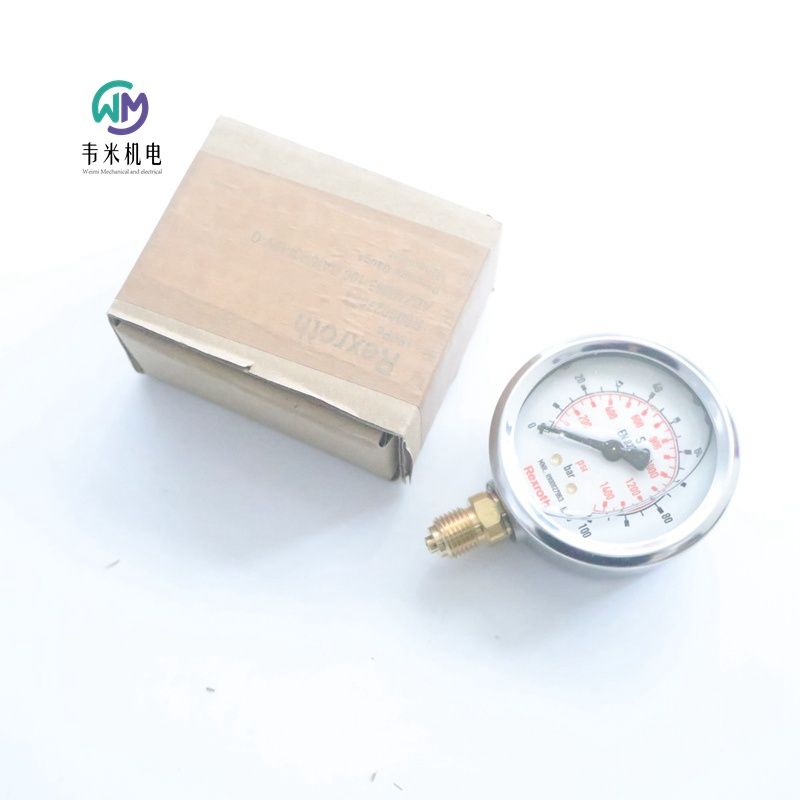

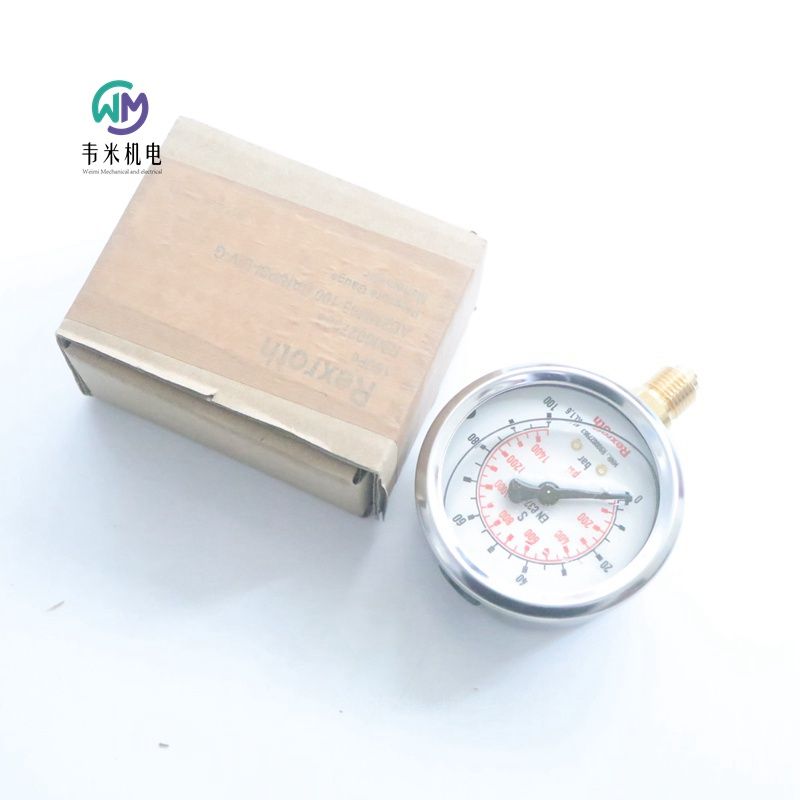

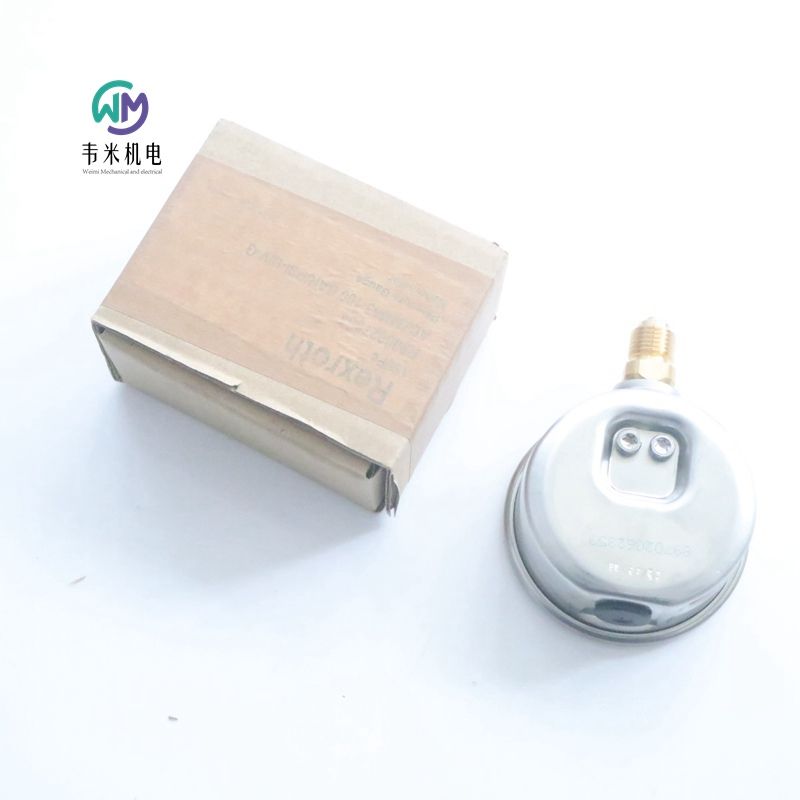

力士乐REXROTH压力表 ABZMM 63- 100BAR/PSI-U/V-G

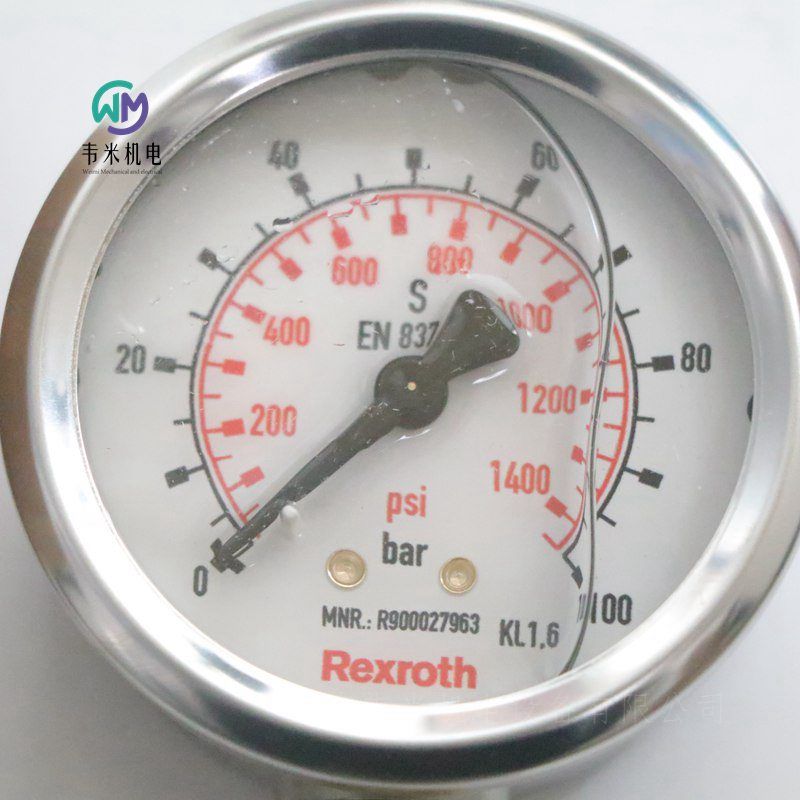

R900027963 ABZMM63-100BAR/PSI-U/V-G
用于测量和显示液压系统中的压力
液压  传感器  传感器 压力计  压力表
根据标准 EN 837-2 执行
压力显示 bar/psi
不锈钢外壳
压力计是压力测量仪器，用于测量和显示液压系统中的压力
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    100.0
连接类型    配螺纹接头
液压油    HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg]    0.23

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH压力表ABZMM 63- 250BAR/MPA-U/V-G
R900771208 ABZMM63-250BAR/MPA-U/V-G
用于测量和显示液压系统中的压力
液压  机组  液压站附件  液压站附件 压力计  压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    250.0
连接类型    配螺纹接头
液压油    HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg]    0.22

力士乐REXROTH压力表ABZMM 63- 160BAR/MPA-U/V-G
R900077650 ABZMM63-160BAR/MPA-U/V-G
用于测量和显示液压系统中的压力
液压  机组  液压站附件  液压站附件 压力计  压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    160.0
连接类型    配螺纹接头
液压油    HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg]    0.22

力士乐REXROTH压力表ABZMM 63- 10BAR/MPA-U/V-G
R901108774 ABZMM63-10BAR/MPA-U/V-G
用于测量和显示液压系统中的压力
液压  机组  液压站附件  液压站附件 压力计  压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    10.0
连接类型    配螺纹接头
液压油    HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg]    0.2

力士乐REXROTH压力表ABZMM63- 400BAR/MPA-R/B-G
R900022459 ABZMM63- 400BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    400
连接类型    配夹板固定件
液压油    HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg]    0.3

力士乐REXROTH温度计
R900053448 AB31-17/0300MS-M-K14

力士乐REXROTH温度计
R900718850 AB31-17/0300 MS-V-K14

力士乐REXROTH压力表 ABZMM63- 60BAR/MPA-R/B-G
R900072024 ABZMM63- 60BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    60
连接类型    配夹板固定件
液压油    HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg]    0.29

力士乐REXROTH压力表 ABZMM 63- 40BAR/MPA-R/B-G
R900072026 ABZMM63- 40BARMPA-RB-G
用于测量和显示液压系统中的压力
液压  机组  液压站附件  压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    40
连接类型    配夹板固定件
液压油    HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg]    0.29

力士乐REXROTH压力表 ABZMM 63- 250BAR/MPA-R/B-G
R900072028 ABZMM63-250BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
液压  机组  液压站附件 压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    250
连接类型    配夹板固定件
液压油    HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg]    0.29

力士乐REXROTH比例减压阀，先导式
系列DRE(M) 和 DRE(M)E
尺寸10和25
组件系列6X
工作压力315巴
流量300升/分钟
特性
–用于降低工作压力的阀门
–通过比例电磁阀进行操作
–带可旋转和可拆卸线圈的比例电磁阀
–对于子板安装：
端口图案符合ISO 5781，子板符合数据表RE 45062（单独订购）
–第三条路径A到Y（Ø7.5 mm）
–小设定压力为2巴，指令值为零
–线性化指令值压力特性曲线
–良好的瞬态响应
–A和B之间的可选止回阀
–大压力限制可选
–DRE（M）E型，带集成电子设备（OBE）：
指令值压力特性曲线的制造公差很小
功能、部分
DRE（M）型阀门是先导控制减压阀。它们用于降低工作压力。这些阀主要由带比例电磁阀的先导控制阀、带主阀芯插入件的主阀以及可选的止回阀组成。
DRE型。..
通道A中的压力通过比例电磁阀以命令值依赖的形式设置。
在静止位置（通道B中没有压力），弹簧将主滑阀保持在初始位置。通道B到A的连接已关闭。因此，启动跳跃被抑制。
通道A中的压力通过孔作用在主滑阀的表面上。先导油从通道B中取出，并通过孔流到恒流控制器，保持先导流量恒定，与通道A和B之间的压降无关。从恒流控制器中，先导流量流入弹簧室，通过孔和经由阀座流入Y通道，并从那里返回。
通道A中所需的压力在相关放大器处预设。比例电磁阀使阀芯向阀座方向移动，并将弹簧室中的压力限制在设定值。如果通道A中的压力低于指定的指令值，则弹簧室中的较高压力会将主滑阀向右推。从B到A的连接已打开。
如果达到A中的设定压力，则主滑阀上的力平衡-主滑阀处于控制位置。
通道A中的压力•滑阀面=弹簧室中的压力•滑阀面-弹簧力
如果在静止的液压液柱中（例如，气缸活塞停止），a中的压力要降低，则（例如）在控制电子设备上指定较低的命令值，因此，预先选择一个较低的压力，立即施加到弹簧室。主滑阀表面A中的较高压力将主滑阀推到螺塞上以停止。A到B的连接被阻断，A到Y打开。弹簧的力现在抵抗主滑阀表面上的液压力。在此主滑阀位置，液压油可以从通道A经由控制边缘流到Y，进入回油。
如果A中的压力已降至弹簧室中的压力加上弹簧的∆p，则控制边缘A至Y处的主滑阀将关闭插座中的大控制孔。
A中与新指令值压力相差约10 bar的剩余压差仅通过精细控制孔排放。这导致了良好的瞬态响应，没有压力下冲。
对于从通道A到B的自由回流，可以选择安装止回阀。来自通道A的一部分流量同时通过主滑阀的开放控制边缘从A流到Y，进入回流。
DREM型。..
为了防止比例电磁阀处不可接受的高电控电流的液压保护，这必然会导致端口A中的压力增加，您可以选择安装弹簧加载的泄压阀作为大压力限制。大压力限制是根据相关压力额定值预先设定的。
DRE（M）型-带集成电子设备（OBE）
就功能和结构而言，这些类型对应于DRE型。在比例电磁阀上，还有一个带有控制电子设备的壳体。电源和指令值电压施加在连接器上。在工厂，指令值压力特性曲线的调整具有很小的制造公差。
技术数据
通用
尺码  10  25
重量
-DRE和DREM  4.7kg  6.0kg
-DREE和DREME  4.8kg  6.1kg
安装  位置任意
储存温度范围  –20至+80°C
环境温度范围
–DRE（M）  –20至+70°C
–DRE（M）E  –20至+50°C
液压（用HLP 46测量，ϑ油=40°C±5°C）
尺码  10  25
工作压力
-端口A和B 315bar
–端口Y在零压力下单独连接到油箱（内管Ø≥5mm；管长<2500mm）
通道A中的大设定压力
-压力额定值50  50bar
-压力等级100  100bar
-压力等级200  200bar
-压力等级315  315bar
通道A中的小设定压力为零  2bar
大压力限制（固定设置）出厂设置：
–压力等级50bar  至70 bar
–压力等级100bar  至130bar
–压力等级200bar  至230bar
–压力等级315 bar至350 bar
主阀大流量   200l/min   300l/min
先导流量   0.8l/min
液压油温度范围  –20至+80°C
粘度范围   15至380mm2/s
电气集成电子（OBE）
电源电压标称电压   24VDC
下限值   21VDC
上限值   35VDC
电流消耗  ≤1.5A
所需保险丝保护A2，时滞
输入电压   0至10V
电流   4至20mA
输出实际电流值mV 1 mV 1 mA
阀门防护等级符合EN 60529 IP 65，配合连接器已安装并锁定
DRE（M）E型集成电子设备（OBE）
函数
电子设备通过端口A和B提供电压。
命令值被施加到差分放大器端口D和E。
通过特性曲线生成器，将指令值电磁阀电流特性曲线调整到阀门，从而补偿液压系统中的非线性，从而创建线性指令值压力特性曲线。
电流控制器控制电磁阀电流，不受电磁阀线圈电阻的影响。
用于控制比例电磁阀的电子设备的电源部分是一个斩波放大器，其循环频率约为180 Hz至400 Hz。输出信号是脉宽调制（PWM）的。
为了检查电磁阀电流，可以在引脚F（+）和引脚C（-）之间测量一个与单线圈电流成比例的电压。1 mV对应1 mA电磁阀电流。
德国力士乐REXROTH比例减压阀订货号和型号：
R901214427 DRE10-6X/100YG24K4V
R901277135 DREM10-6X/100YG24K4M
R901277138 DREM10-6X/200YG24K4V
R901277139 DREM10-6X/315YG24K4M
R901298578 DREM10-6X/315YMG24K4M
R901279577 DREM10-6X/200YG24-8K4M
R901279573 DREM10-6X/100YG24-8K4M
R901279568 DREE10-61/315YG24K31A1V
R901278156 DREE10-6X/200YG24K31F1M
R901278464 DREE10-6X/200YMG24K31F1M
R901273234 DREE10-6X/200YG24K31A1M
R901289453 DREME10-6X/200YG24K31A1M
R901289456 DREME10-6X/315YMG24K31A1M

力士乐REXROTH减压阀 DREE10-6X/315YG24K31A1V
R901279568 DREE10-61/315YG24K31A1V
公称尺寸 10, B → A, 通过集成电子元件实现电气控制, 24 VDC
液压  阀门  压力阀  比例减压阀  减压阀
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
连接图    ISO 5781
产品系列    DRE(M)(E)10,20
工作压力. [bar]    315.0
体积流量 [l/min]    300.0
活塞符号    B → A
连接类型    底板安装
标称尺寸    10
驱动类型    通过集成电子元件实现电气控制
连接数    3
开关位置数    2
电源电压    24 VDC
电插头    7 芯设备插头 (6 + PE)
电气连接说明    7 针连接器 (6 + PE)，符合 EN 175201-804
连接    模拟，额定值 0 … 10 V
液压油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    4.88

力士乐REXROTH先导式比例溢流阀
内置有电子控制单元(OBE）和位置反馈器
型号DBEBE6X
通径_(NG) 6
设备系列1X
天工作压力 P 315 bar, T 250 bar
矢体积流量40I/min
特征
-具有位置反馈功能和内置式电子控制单元的先导阀，用于限制系统压力
（控制油仅在内部）
-可通过衔铁相对于压缩弹簧的位置进行调节
-位置可调，小滞后量<1%，执行时间短，
-即使当电子控制单元损坏时，也能大程度地实现过压保护
（线圈电流I>|ma）
-用于阀板安装，安装孔符合ISO 4401-03-02-0-94,
-线缆插座根据 DIN43563-AM6
-适用于内置式电子控制单元
CE，EMV 规范 EN 61000-6-2:2002-08 和EN 61000-6-3:2002-08 均能满足
Ue=24Vnom=
电气连接6P+PE
控制信号
-标准型 0...+10 V (A1)
-变型 4...20 mA (F1)
出厂时已校准阀特性曲线
功能，剖面图
概述
DBEBE6X型比例溢流阀是用来限制系统压力的先导阀。可利用内置式电子控制单元，通过位置可调的比例电磁铁进行控制。
使用这些阀能够实现较短的执行时间和较小的滞后量。
基本原理
通过电子控制单元确定某个设定值，对系统压力进行调节。电子控制单元根据设定值对位置可调的电磁铁进行控制。
比例电磁阀用来克服弹簧力保持住位置，弹簧力与系统压力成正比。
通过供油孔将流量小于<0,61/min的控制油供应给先导级。
通过锥孔/座孔构造确定压力级“Pmax”。
提供大程度的过压保护
如果电子控制单元中出现故障，并因此失控而超过了线圈电流（Imax），则主要由大弹簧力来实现过压保护。
圆柱头螺丝  2910151166
线缆插座
1834482022
1834482026
1834482023
1834482024
1834482252
测试与维修设备
VT-PE-TB3 型测试盒
VT-PA-2 型测量适配器6P+PE
技术参数
常规参数
结构型式
先导级    座阀
主级    滑阀
控制    具有位置调节功能的比例电磁阀，OBE
安装方式    板式连接,NG6 安装孔 (ISO 4401-03-02-0-94)
安装位置    任意
环境温度范围    -20...+50℃
质量    3.4kg
抗振强度，试验条件    大25g，三维随机振动试验（24小时)
液压参数(使用HLP 46 的测定值，油=40℃士5°C)
液压油    符合DIN51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值    20...00mm²/s
大允许值    10...800mm²/s
液压油温度范围    -20...+70℃
液压油的大允许污染程度清洁度等级根据ISO 4406 (c)    等级18/16/131)
大调节压力（当Q=1I/min)    80bar    180bar    315bar
小压力（当 Q=1 I/min)    7bar    8bar    10bar
大过压保护
机械式，例如当线圈电流I>Ima    <90bar    <190bar    <325bar
大工作压力    接口P：315bar
大压力    接口T：250bar
控制油流量    大约0,6Vmin
大流量    40Vmin
静态/动态参数
滞后量    ≤1%
加工公差    ≤±50%
执行时间
100%信号变化    70ms
10%信号变化    15ms
温度波动    <1% 当AT= 40°C
电气参数，集成于阀中的电子控制单元
相对接通时间    100%  ED
防护等级    IP 65, 根据 DIN 40050 和 IEC 14434/5
连接    线缆插座 6P+PE, DIN 43563
功耗    电磁铁45 mm=40VA大
外部保险丝    2.5 A
力士乐REXROTH先导式比例溢流阀订货号和型号：
0811402084 DBEBE6X-1X/80G24K31F1M
0811402076 DBEBE6X-1X/315G24K31A1M
R901126712 DBEBE6X-1X/315G24K31F1M
R901126712 DBEBE6X-11/315G24K31F1M

力士乐REXROTH比例溢流阀0811402076
比例溢流阀 DBEBE6X-1X/315G24K31A1M
0811402076 DBEBE6X-11/315G24K31A1M
规格 6，P → T，集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力等级315巴
模拟电子学
产品属性
连接图    ISO 4401-03-02-02-94
产品系列    DBEBE6X
工作压力[bar]    315
流量[l/min]    40
滑阀符号    P→T
连接类型    底板安装
大小    6.
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
符合性说明    EMC指令EN 61000-6-2:2002-08和EN 61000-6-3:2002-08
液压油    HL，HLP
密封    NBR
重量[kg]    3.5

力士乐REXROTH比例溢流阀R901126712
比例溢流阀 DBEBE6X-1X/315G24K31F1M
R901126712 DBEBE6X-11/315G24K31F1M
公称尺寸 6, , P → T, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力等级315巴
模拟电子学
产品属性
连接图    ISO 4401-03-02-02-94
产品系列    DBEBE6X
大工作压力[bar]    315
大流量[l/min]    40
滑阀符号    P→T
连接类型    底板安装
大小    6.
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，指令值4…20mA
符合性说明    EMC指令EN 61000-6-2:2002-08和EN 61000-6-3:2002-08
液压油    HL，HLP
密封    NBR
重量[kg]    3.5


力士乐REXROTH先导式比例减压阀
DRE(M) 10, DRE(M) 20
规格 10, 25
组件系列 6X
大工作压力 315 bar
大流量 300 l/min
安装位置  任意
重量  4.7kg  6kg
存储温度范围  -20 … +80℃
环境温度范围  -20 … +70℃
先导流量  0.8l/min
大流量  200l/min  300l/min
液压油温度范围  -20 … +80℃
粘度范围   15 … 380mm²/s
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15 符合 ISO 4406 (c)
滞后  ± 3.5%
重复精度  < ± 2%
线性  ± 2%
控制值压力特性曲线的制造公差  ± 3.5
阶跃响应  10 ... 90%  ≈ 130ms
特点
用于降低系统压力的阀
通过比例电磁铁操作
带可旋转和可拆卸线圈的比例电磁铁
用于底板安装：油口安装面符合 ISO 5781
A 到 Y 的第三条油路 (φ 7.5 mm)
线性化的压力/给定值特性曲线
瞬态响应良好
可在 A 和 B 之间安装可选单向阀
可选大压力限制
DRE(M) 型阀门属于先导式减压阀。这些阀可用于降低工作压力。
这些阀门的基本构成是带比例电磁铁的先导控制阀、带主阀心的主阀，以及可选单向阀。
型号 DRE...
可通过比例电磁铁根据控制值设置通道 A 中的压力。
在静止位置时 – 即通道 B 中没有压力时 – 弹簧将主阀芯保持在其初始位置。从通道 B 到通道 A 的连接关闭。因此可避免启动跃变。
施加在通道 A 中的压力通过孔作用于主阀芯的面。先导油从通道 B 穿过孔 流到恒定电流控制处，恒定电流控制保持先导流量恒定，与通道 A 和 B 之间的压降无关。先导流量从
恒定电流控制处流入弹簧腔，穿过孔和，通过阀座 流进通道Y并由此回流。通过相关放大器对通道 A 中所需压力进行预设。比例电磁铁将阀架向阀座方向移动，并将弹簧腔中的压力限制为设定值。如果通道 A 处压力低于预设控制值，则弹簧腔内的较高压力将会令主阀芯右移。从 B 到 A 的连接打开。如果已达到 A 处的调定压力，此时主阀芯处的力达到平衡 - 主阀芯处于控制位置。
通道 A 的阀芯端面 处压力 = 弹簧腔阀芯端面处压力 – 弹簧力
如果在立式液压油柱（例如，切断位置的液压缸活塞）中，要降低 A 处压力（例如），则可以通过控制电子元件预设较低的控制值，这样即可预选出较低的压力值，该压力值将立刻出现在弹簧腔内。作用于主阀芯表面 的 A 处的较高压力值将主阀芯推向保护塞的方向，到达切断位置。A 到 B 的连接堵塞，A 到 Y 的连接打开。弹簧处的力当前反向作用于主阀芯表面 的液压力。在此主阀芯位置处，液压油可从通道 A 经控制边流向 Y，进入回流。
当 A 处压力降至弹簧腔中的压力和弹簧的 ∆p 之和时，主阀芯将关闭控制边 A 到 Y 处插口中的大控制孔。
相对于 A 处新控制值的剩余压差约为 10 bar，当前压力只可通过控制孔卸载。如此即可在无压力下冲情况下实现良好瞬态响应。为实现由通道 A 到通道 B 的自由回流，可选择安装单向阀。通道 A 处部分充液流量同时可通过打开的主阀芯 A 到 Y 的控制边流入回流。
型号 DREM...
为了提供液压保护，防止比例电磁铁上出现不允许的高电气控制电流，导致油口 A 产生超额压力，可以选择安装一个弹簧负载溢流阀，用于限制大压力。此大压力限制为基于相关压力等级所设预设值。
德国力士乐REXROTH先导式比例减压阀订货号和型号：
R901214427 DRE10-6X/100YG24K4V
R901306349 DRE10-6X/200YG24-8K4M
R901279573 DREM10-6X/100YG24-8K4M
R901279577 DREM10-61/200YG24-8K4M
R901298578 DREM10-6X/315YMG24K4M
R901277135 DREM10-61/100YG24K4M
R901277138 DREM10-61/200YG24K4V
R901277139 DREM10-6X/315YG24K4M

力士乐REXROTH比例减压阀R901277138
减压阀 DREM10-6X/200YG24K4V
R901277138 DREM10-61/200YG24K4V
公称尺寸 10, , B → A, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
产品属性
连接图    ISO 5781
产品系列
DRE（M）（E）10,20
工作压力[bar]    315
流量[l/min]    300
滑阀符号    B→A
连接类型    底板安装
大小    10
驱动类型    带外部电子设备的电气
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.8

力士乐REXROTH先导式比例溢流阀
(Z)DBE 6, (Z)DBEE 6
规格 6
组件系列 2X
大工作压力 350 bar
大流量 30 l/min
安装位置  任意
重量  2.5kg
存储温度范围  -20 … +80℃
周围温度范围  -20 … +70℃
回流压力 回流压力油口 A，外部先导油
大流量  30l/min
液压油温度范围  -20 … +80℃
粘度范围  15 … 380mm²/s
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15 符合 ISO 4406 (c)
滞后  ± 3%
重复精度  < ± 2%
线性  ± 3.5%
控制值压力特性曲线的制造公差，与滞后特性曲线和压力增加有关
液压油  HL、HLP
合适的密封材料  NBR/FKM
大线圈电流  1760mA
电磁线圈电阻
20 °C 时的低温值  5.5Ω
大高温值  8.05Ω
占空比  100%
电源  24VDC
特点
用于限制系统压力的先导式比例阀  分离并卸压以回到油箱
用比例电磁铁操纵
带可旋转和可拆卸线圈的比例电磁铁
用于底板安装或叠加阀板设计：油口安装面符合 ISO 4401-03-02-05 和 DIN24340
阀和控制电子元件都出自同门
型号 DBE 和 ZDBE 的外部控制电子元件
线性化的压力/给定值特性曲线
带集成电子元件 (OBE) 的型号 DBEE 和 ZDBEE
设定值压力特性曲线的制造公差小
(Z)DBE 型先导式比例溢流阀由比例电磁铁启用。此阀门可用于限制系统压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成为先导控制级和主级。先导控制组件由比例电磁铁、阀架和阀座组成。主级由壳体和主阀心装配组成。比例电磁铁将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。可通过比例电磁铁 根据控制值设置系统压力。系统向通道 P 处施加的压力作用于主阀芯装配右侧。同时，系统压力将通过装配有喷嘴的控制油路作用于阀芯的弹簧负载侧。通过先导管路的阀座，弹簧腔阀架处压力可克服比例电磁铁 的力。当压力达到预设值时，阀架将被从阀座上提起。此时先导油（取决于型号）即可通过油口 A (Y) 向外泄油或向内部油箱泄油，这也会限制主阀芯弹簧负载侧的压力。如果系统压力继续缓速上升，则阀芯右侧高压将把阀芯向左推进至 P 到 T 的控制位置。在处于小控制电流（对应于零控制值）时，将设置小调定压力。
注意！
防止油箱管路空载运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 1 bar）。
(Z)DBEE 型先导式比例溢流阀由比例电磁铁启用。此阀门可用于限制系统压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成为先导控制级和主级。先导控制组件由比例电磁铁、阀架和阀座组成。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。主级由壳体和主阀心装配组成。比例电磁铁将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。可通过比例电磁铁 根据控制值设置系统压力。系统向通道 P 处施加的压力作用于主阀芯装配右侧。同时，系统压力将通过装配有喷嘴的控制油路作用于阀芯的弹簧负载侧。通过先导管路的阀座，弹簧腔阀架处压力可克服比例电磁铁 的力。当压力达到预设值时，阀架将被从阀座上提起。此时先导油（取决于型号）即可通过油口 A (Y) 向外泄油或向内部油箱泄油，这也会限制主阀芯弹簧负载侧的压力。如果系统压力继续缓速上升，则阀芯右侧高压将把阀芯向左推进至 P 到 T 的控制位置。在处于小控制电流（对应于零控制值）时，将设置小调定压力。
注意！
防止油箱管路空载运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 1 bar）。
德国力士乐REXROTH比例溢流阀订货号和型号：
R901304402 DBE6-21/315YG24K4M
R901304331 DBE6-21/100G24K4M
R901324825 DBE6-2X/315G24K4V
R901317466 DBEE6-2X/100G24K31A1M
R900954433 DBEE6-1X/200YG24K31M
R901448075 ZDBEE6VP2-2X/315G24K31F1M
R901335463 ZDBEE6VP2-21/315G24K31A1M

力士乐REXROTH比例溢流阀R901304402
比例溢流阀 DBE6-2X/315YG24K4M
R901304402 DBE6-21/315YG24K4M
公称尺寸 6, , P → T，P → Y, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力等级315巴
数字电路
产品属性
连接图    ISO 4401-03-02-05
产品系列    （Z） DBE（E）6
工作压力[bar]    350
流量[l/min]    30
滑阀符号    P→T，P→Y
连接类型    底板安装
大小    6.
驱动类型    带外部电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL，HLP
密封    NBR
重量[kg]    2.14
力士乐压力表R900027963
