REXROTH压力计R900077650，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

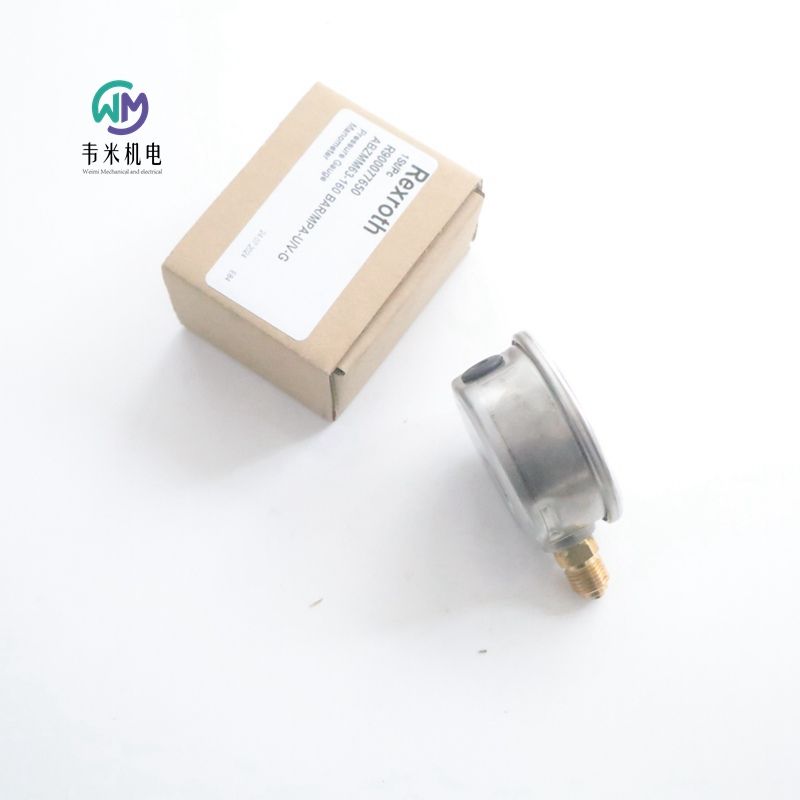

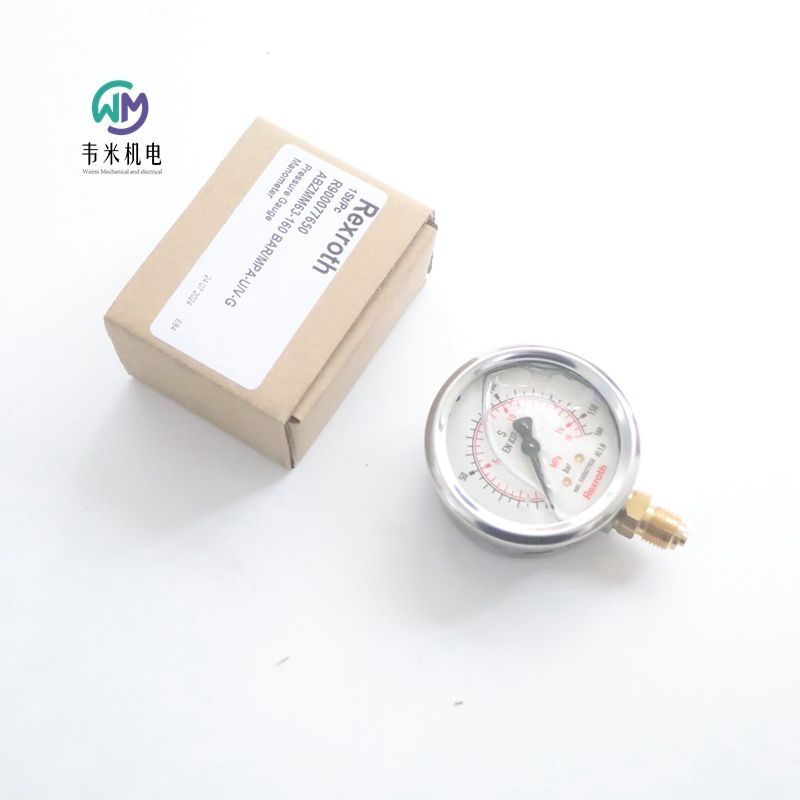

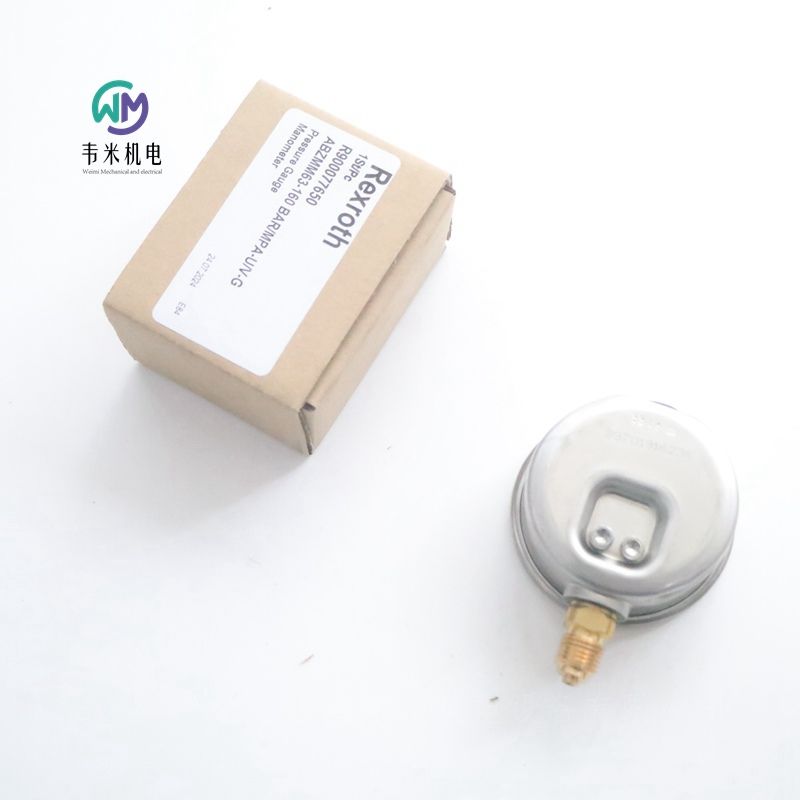

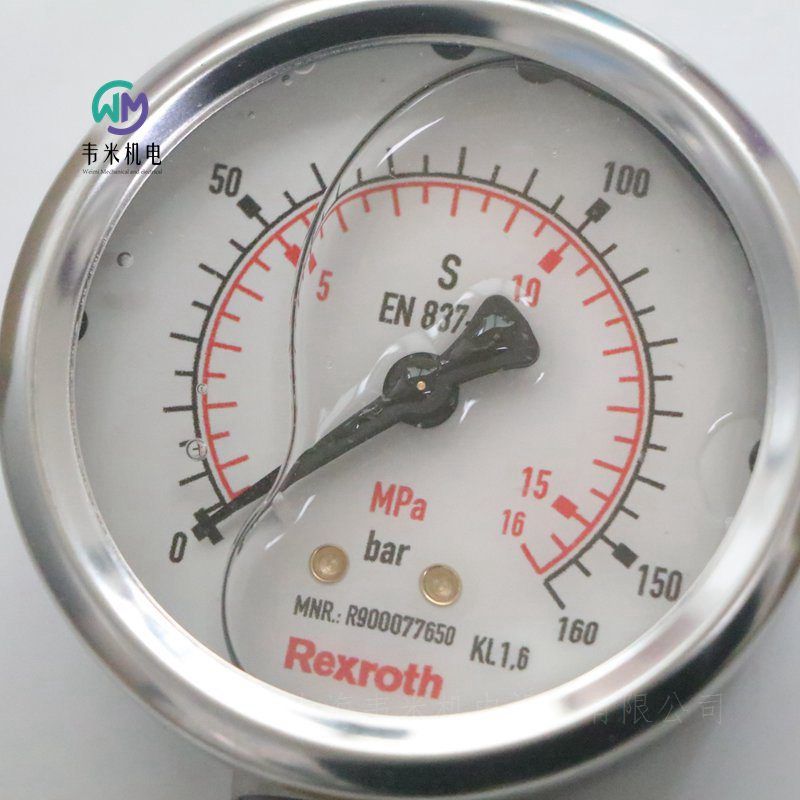

力士乐REXROTH压力表ABZMM 63- 160BAR/MPA-U/V-G
R900077650 ABZMM63-160BAR/MPA-U/V-G
用于测量和显示液压系统中的压力
液压 机组 液压站附件 液压站附件 压力计 压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
连接图 外螺纹 G 1/4 B
产品系列 ABZMM
工作压力. [bar] 160.0
连接类型 配螺纹接头
液压油 HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg] 0.22
力士乐REXROTH压力表ABZMM 63- 10BAR/MPA-U/V-G
R901108774 ABZMM63-10BAR/MPA-U/V-G
用于测量和显示液压系统中的压力
液压 机组 液压站附件 液压站附件 压力计 压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
连接图 外螺纹 G 1/4 B
产品系列 ABZMM
工作压力. [bar] 10.0
连接类型 配螺纹接头
液压油 HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg] 0.2
力士乐REXROTH压力表ABZMM63- 400BAR/MPA-R/B-G
R900022459 ABZMM63- 400BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图 外螺纹 G 1/4 B
产品系列 ABZMM
工作压力. [bar] 400
连接类型 配夹板固定件
液压油 HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg] 0.3
力士乐REXROTH温度计
R900053448 AB31-17/0300MS-M-K14
力士乐REXROTH温度计
R900718850 AB31-17/0300 MS-V-K14
力士乐REXROTH压力表 ABZMM63- 60BAR/MPA-R/B-G
R900072024 ABZMM63- 60BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图 外螺纹 G 1/4 B
产品系列 ABZMM
工作压力. [bar] 60
连接类型 配夹板固定件
液压油 HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg] 0.29
力士乐REXROTH压力表 ABZMM 63- 40BAR/MPA-R/B-G
R900072026 ABZMM63- 40BARMPA-RB-G
用于测量和显示液压系统中的压力
液压 机组 液压站附件 压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图 外螺纹 G 1/4 B
产品系列 ABZMM
工作压力. [bar] 40
连接类型 配夹板固定件
液压油 HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg] 0.29
力士乐REXROTH压力表 ABZMM 63- 250BAR/MPA-R/B-G
R900072028 ABZMM63-250BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
液压 机组 液压站附件 压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图 外螺纹 G 1/4 B
产品系列 ABZMM
工作压力. [bar] 250
连接类型 配夹板固定件
液压油 HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg] 0.29
力士乐REXROTH带集成电子元件 (OBE) 和位置反馈的直动式比例溢流阀
DBETBEX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
重量 2.7kg
安装位置 任意
环境温度范围 -20 … +50℃
占空比 100%
防护等级符合 DIN EN 60529 IP65
电源 24V
电源电压范围 40 … 21V
液压油温度范围 -20 … +70℃
滞后 ≤ 0.2%
反向死区 ≤ 0.1%
带有集成电子元件和位置反馈的直动式阀门，用于限制系统压力
可通过线圈电枢位置相对于压缩弹簧调节
位置控制，小滞后 < 0.2%，驱动时间短
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DBETBEX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于限制系统压力。它们由位置控制的比例电磁铁启动。此阀门具有驱动时间短和低滞后的特点。
德国力士乐REXROTH比例溢流阀订货号和型号：
0811402070 DBETBEX-10/315G24K31A1M
0811402073 DBETBEX-10/250G24K31A1M
0811402075 DBETBEX-10/180G24K31F1M
力士乐REXROTH比例溢流阀，先导式
型号DBEM 和 DBEME
-尺码10至32
-组件系列7X
-大工作压力350巴
-大流量：700升/分钟
特性
-用于限制系统压力的先导阀
-通过比例电磁阀进行操作
-底板安装和螺纹连接：根据ISO 6264的端口模式
-大压力限制
-来自单一来源的阀门和控制电子设备
-DBEME型集成电子设备（OBE）：
指令值压力特性曲线制造公差小
-DBEM型外部控制电子设备（单独订购）
功能、部分
DBEM型阀门是先导式泄压阀。它们用于限制液压系统中的工作压力。通过这些阀，可以根据电指令值连续调节要限制的压力。
这些阀门主要由带有主阀芯插入件的壳体、具有大压力限制的夹层板阀和比例先导控制阀组成。
DBEM型。..
施加在通道P上的压力作用在主滑阀上。同时，端口P处的压力通过配备有喷嘴的控制管路施加到主滑阀的弹簧加载侧。通过连接孔，压力同时施加到比例先导控制阀的提升阀上。先导提升阀处的液压力与比例电磁阀的指令值相关力相反。
如果液压力超过电磁阀力，先导提升阀将打开。先导油现在可以通过控制管路流入端口Y并流入油箱；因此，在控制管线上的主阀芯处产生压降。从端口P到T的连接被释放。主滑阀控制端口P处的设定工作压力。
作为对不可接受的高压的液压保护，集成了弹簧式泄压阀。该大压力限制预设为相关压力额定值。在阀的工作范围内，提升阀由弹簧保持在阀座上，从而关闭。如果主滑阀弹簧室中的压力超过阀门的大允许设定压力，提升阀将压在压缩弹簧上，与弹簧室的连接将打开。先导油通过端口Y流入油箱。由于控制管路的作用，主滑阀处出现压降。从端口P到T的连接被释放。主滑阀控制端口P中的设定大工作压力。如有必要，可以通过调节元件降低预设压力。端口Y必须通过外部管道连接到油箱。与油箱的连接应无压力。通过端口X，阀门可以卸载或限制大压力。
DBEME型-带集成电子设备（OBE）
在功能和设计方面，这些阀门对应于DBEM型。在比例电磁阀上，壳体上有更多的控制电子设备。
电源和指令值电压被施加到连接器上。
在工厂，指令值压力特性曲线的调整具有很小的制造公差。
技术数据
一般尺寸 10通径 25通径 32通径
重量
–DBEM型 4.5kg 5.3kg 6.4kg
–DBEME型 4.7kg 5.5kg 6.6kg
–DBEMG型 7kg 6,74kg 6.4kg
–DBEMEG型 7,2kg 6,94kg 6.6kg
安装位置 任意
储存温度范围 –20至+80°C
环境温度范围
–DBEM型 –20至+70°C
–DBEME型 –20至+50°C
液压（用HLP46测量，ϑ油=40±5°C）
大工作压力
–端口P和X 350bar
–端口T 315bar
–端口Y 在零压力下单独连接到油箱
大设定压力
–压力额定值50 50bar
–压力等级100 100bar
–压力等级200 200bar
–压力等级315 315bar
–压力等级350 350bar
大压力限制，在交付时设置。如有必要，该值可能会降低
–压力等级50巴 至75巴
–压力等级100巴 至135巴
–压力等级200巴 至240巴
–压力等级315巴 至350巴
–压力等级350巴 至390巴
液压油温度范围 –20至+80°C
粘度范围 15至380mm2/s
电气集成电子（OBE）
电源电压
–标称电压 24VDC
–下限 21VDC
–上限 35VDC
电流消耗 ≤1.5A
所需保险丝保护 2A，时滞
输入
-电压 0至10V
-电流 4至20mA
输出-实际电流值mV 1 mV≙1 mA
阀门防护等级符合EN 60529 IP 65，配合连接器已安装并锁定
电气连接
符合DIN EN 175301-803的匹配连接器（黑色）
材料编号R901017011（单独订购）
符合DIN EN 175201-804的配合连接器，线路横截面为0.5至1.5 mm2的焊接触点
七芯插头塑料版本，
材料编号R900021267（单独订购）
七芯插头金属版本，
材料编号R900223890（单独订购）
DBEME型集成电子设备（OBE）
函数
电子设备通过端口A和B提供电压。命令值被施加到差分放大器端口D和E。
通过特性曲线生成器，将指令值电磁阀电流特性曲线调整到阀，从而补偿液压系统中的非线性，并创建线性指令值压力特性曲线。
电流控制器根据电磁线圈电阻控制电磁电流。
用于控制比例电磁阀的电子设备的功率级是一个斩波放大器，其循环频率约为180 Hz至400 Hz。输出信号是脉宽调制（PWM）的。
为了检查电磁阀电流，可以在引脚F（+）和引脚C（-）之间的连接器处测量与电磁阀电流成比例的电压。1 mV对应1 mA电磁阀电流
对于DBEM型阀，可以使用命令值衰减器电位计“Gw”更改外部放大器的制造公差。使用参数“限制”设置数字放大器。
在这方面，不得超过技术数据规定的控制电流。
为了能够将多个阀门调整到相同的特性曲线，不要将压力设置为高于要求值为100%的压力额定值的大设定压力。
德国力士乐REXROTH比例溢流阀订货号和型号：
R901335399 DBEM10-7X/315YG24K4M
R901335400 DBEM10-7X/200YG24K4M
R901335402 DBEM10-7X/100YG24K4M
R901358168 DBEM10-7X/315XYG24K4M
R901363276 DBEM10-71/350YG24K4V
R901353036 DBEM20-7X/200YG24K4M
R901363279 DBEM20-7X/100YG24K4V
R901353030 DBEM20-7X/200XYG24-8K4M
R901412035 DBEM20-7X/315XYG24-8K4M-5
R901353042 DBEM20-7X/315YG24K4M
R901455824 DBEM30-7X/100XYG24K4M
R901353056 DBEM30-7X/200YG24K4M
R901353060 DBEM30-7X/350YG24K4M
R901363286 DBEME10-7X/100YG24K31A1V
R901538388 DBEME10-7X/315YG24K31F1V
R901344448 DBEME10-71/315YG24K31A1M
R901353062 DBEME10-7X/200YG24K31A1M
R901353063 DBEME10-7X/315XYG24K31A1M
R901401760 DBEME10-7X/315YG24K31F1M
R901358181 DBEME10-7X/100YG24K31A1M
R901358182 DBEME10-7X/350YG24K31A1M
R901378240 DBEME20-7X/200Y/G24K31/A1M
R901335395 DBEME20-7X/100YG24K31A1V
R901353065 DBEME20-7X/200YG24K31A1M
R901353067 DBEME20-71/315XYG24K31A1M
R901353070 DBEME20-7X/315YG24K31A1M
R901353074 DBEME20-7X/350YG24K31A1M
R901353075 DBEME30-7X/200YG24K31A1M
力士乐REXROTH比例溢流阀 DBEM30-7X/350YG24K4M
R901353060 DBEM30-71/350YG24K4M
公称尺寸 30, P → T，P → Y, 通过外部电子元件实现电气控制
液压 阀门 压力阀 比例溢流阀 比例溢流阀
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号.
座阀
先导式
压力等级 350 bar
数字电子元件
连接图 ISO 6264
产品系列 DBEM(E)
工作压力. [bar] 350.0
体积流量 [l/min] 700.0
活塞符号 P → T，P → Y
连接类型 底板安装
标称尺寸 30
驱动类型 通过外部电子元件实现电气控制
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 3 芯设备插头 (2 + PE)
电气连接说明 3 芯设备插头 (2 + PE)，符合 EN 175301-803 标准
液压油 HETG、HFC、HL、HLP
密封件 NBR
重量 [kg] 6.38
力士乐REXROTH带集成电子元件 (OBE) 的先导式比例溢流阀
DBEME
组件系列 7x
大工作压力 350 bar
用于限制系统压力的先导式阀门
通过比例电磁铁控制
用于底板安装和螺纹连接：油口安装面符合 ISO 6264
大压力限制
阀和控制电子元件都出自同门
设定值压力特性曲线的制造公差小的集成电子元件 (OBE)
功能
DBEM 型阀门是一种带有集成电子元件 (OBE) 的先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。
型号 DBEME...
施加在通道P中的压力作用于主阀芯。同时，油口P处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口P到T的连接。主阀芯可控制油口P处的设定工作压力。
由于液压保护可防止出现异常高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架固定于阀座，并且阀芯由此关闭。
如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口P到T的连接。主阀芯控制油口P处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口X对阀门进行卸载或限制大压力。
德国力士乐REXROTH比例溢流阀订货号和型号：
R901344448 DBEME10-71/315YG24K31A1M
R901353062 DBEME10-7X/200YG24K31A1M
R901353063 DBEME10-7X/315XYG24K31A1M
R901401760 DBEME10-7X/315YG24K31F1M
R901358181 DBEME10-7X/100YG24K31A1M
R901335395 DBEME20-71/100YG24K31A1V
R901353065 DBEME20-7X/200YG24K31A1M
R901353067 DBEME20-71/315XYG24K31A1M
R901353070 DBEME20-7X/315YG24K31A1M
R901353074 DBEME20-7X/350YG24K31A1M
力士乐REXROTH比例溢流阀R901358181
比例溢流阀 DBEME10-7X/100YG24K31A1M
R901358181 DBEME10-70/100YG24K31A1M
公称尺寸 10, , P → T，P → Y, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力额定值100巴
模拟电路
产品属性
连接图 ISO 6264
产品系列 DBEM（E）
工作压力[bar] 350
流量[l/min] 700
滑阀符号 P→T，P→Y
连接类型 底板安装
大小 10
驱动类型 带车载电子设备的电气
端口数 4.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
无线连接 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HETG、HFC
密封 NBR
重量[kg] 4.62
力士乐REXROTHR901335395
比例溢流阀 DBEME20-7X/100YG24K31A1V
R901335395 DBEME20-71/100YG24K31A1V
公称尺寸 20, P → T，P → Y, 通过集成电子元件实现电气控制, 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力额定值100巴
模拟电路
产品属性
连接图 ISO 6264
产品系列 DBEM（E）
工作压力[bar] 350
流量[l/min] 700
滑阀符号 P→T，P→Y
连接类型 底板安装
大小 20
驱动类型 带车载电子设备的电气
端口数 4.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
无线连接 模拟，命令值0…10 V
液压油 HL、HLP、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.46
力士乐REXROTH比例溢流阀 DBEME10-7X/315YG24K31A1M
R901344448 DBEME10-71/315YG24K31A1M
规格 10，P → T，集成电子元件，24 V DC
高性能范围内的工业液压阀。对设信号进行可靠的压力释放。
先导式
锥座设计的连续压力阀
压力 [bar] 350
活塞符号 P → T
连接类型 板材结构
标称尺寸 10
驱动类型 电气带集成电子元件
连接数 2
开关位置数 2
电源电压 24 VDC
电插头 7 针设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
连接 模拟，设定值 0 … 10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 4.66
力士乐REXROTH直动式比例溢流阀，不带/带集成电子元件（OBE）
型号 DBET 和 DBETE
规格 6
组件系列 6X
工作压力 420 bar
流量 2 l/min
-用于限制系统压力的直动式操作阀
-通过比例线圈起动
-带对中螺纹和可拆卸线圈的比例线圈
-用于底板安装:
底板油口符合 ISO 4401-03-02-0-05 标准
-型号 DBETE 集成电子元件（OBE）:
控制值/压力特性曲线的低制造公差
-型号 DBET 外部控制电子元件
模块化设计的放大器，欧洲板卡格式以及插头式放大器
独立可调的上下斜坡
可微调控制值/压力特性曲线
附件（不包括在供货范围内）
– 符合数据表 RC 45052 的 NG6 型号底板
G 341/01（G1/4），材料编号 R900424447
G 341/60（G3/8），材料编号 R901027119
– 型号 DBET 的外部控制:
模块化设计的模拟放大器 VT-MSPA1-1-1X/V0/…，符合数据表 RC 30223
数字放大器 VT-VSPD-1-2X/V0/.-0-1 采用符合数据表 RC 30523 的欧洲板卡格式
模拟放大器 VT-VSPA1-2-1X/V0/… 采用符合数据表 RC 30115 的欧洲板卡格式
作为插头式放大器的模拟放大器VT-SSPA1-1-1X/V0/0-24，符合数据表 RC 30265 限制：没有对控制值/压力特性曲线，更高滞环及反向死区进行线性化
– 配合连接器
用于 DBET：符合 DIN EN 175301-803 标准，材料标准编号 R901017011
用于 DBETE：符合 DIN EN 175201-804 标准，材料编号 R900021267 或 R900223890
功能
一般表述
类型 DBET 的比例溢流阀属于座阀设计的远程控制阀，用于限制系统压力。通过带对中螺纹和可拆卸线圈的比例线圈进行起动。线圈的内腔与油口 T 或 Y 连接，并装满液压油。这些阀可根据电气控制值对要限制的系统压力进行无级调节。
阀主要由外壳，比例线圈，阀座以及阀芯组成。
基本原理
要调节系统压力，应向控制电子元件提供控制值。根据该控制值，电子元件将电流施加到电磁线圈。比例线圈将电流转换为机械力，机械力通过电枢柱塞作用到阀芯。阀芯被压到阀座上，油口 P 和 T 或 Y 之间的连接关闭。当作用于阀芯上的液压力等于磁力时，阀门通过提起阀芯使其离开阀座来调节设定的压力，从而使液压油从油口 P 流向 T 或 Y。如果控制值为零，控制电子元件仅施加小控制电流于比例线圈，从而产生小压力。
型号 DBETE – 带集成电子元件（OBE）
在功能和设计方面，这些阀对应于型号 DBET。另外，在比例线圈上具有带控制电子元件的外壳。 电源和控制值电压施加于组件插头。
在出厂中已按照低制造公差对控制值/压力特性曲线进行了微调。
技术数据
型号 DBET ；DBETE
重量 2.0kg； 2.15
安装位置 可选
存储温度范围 –20 至 +80°C
环境温度范围 °C –20 至 +70°C； –20 至 +50°C
液压（用 HLP 46 测量；ϑ油 = 40 °C ± 5 °C）
工作压力 油口 P 420bar
压力设定 50...420bar
回流压力 油口 T 或 Y 分别施加零压力至油箱
流量 2l/min
液压油 符合 DIN 51524 规定的矿物油（HL，HLP）
液压油温度范围 –20 至 +80°C
粘度范围 20 至 380mm2/s，优为 30 至 46mm2/s
液压油大允许污染度 - 符合 ISO 4406(c）规定的清洁度等级 等级 20/18/15 2
滞环 小于压力设定的 4 %
反向死区 小于压力设定的 0.5 %
响应灵敏度 小于压力设定的 0.5 %
线性（流量 0.8 l/min） 设定压力的 ±3 %
控制值/压力特性曲线的容差为 0.8 l/min；增加的压力
控制值为 20% 时 小于压力设定的 ±1.5 %
控制值为 100 % 时 小于压力设定的 ±5 %；小于压力设定的 ±1.5 %
阶跃响应（Tu + Tg）0 → 100 % 及 100 % → 0管路容积 < 20 cm3; qV = 0.8 l/min 80ms（视系统而定！）
电气
线圈小电流 ≤ 100mA
线圈大电流 1600 ± 10 %mA
电磁线圈电阻
20 °C 时的低温值 5.5Ω
高温值 8.05Ω
占空比 100%
电气，集成元件（OBE）
电源电压
标称电压 24VDC
下限值 21VDC
上限值 35VDC
电流消耗 ≤ 1.5A
要求的保险丝 2A，慢速熔断
输入
电压 0 至 10V
电流 4 至 20mA
输出 实际电流值 1 mV 1mA
符合 EN 60529 的阀防护类型 IP 65，带安装和锁定配合连接器
电气连接
型号 DBET
配合连接器（黑色）符合 DIN EN 175301-803材料编号 R901017011（另外单独购买）
型号 DBETE
组件插头引脚 触点 接口 “A1” 的引脚 接口 “F1” 的引脚
电源电压 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A
B 0 V
实际值参考电位 C 参考触点 F；0 V 参考触点 F；0 V
差分放大器输入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω
E 控制值参考电位
测量输出（实际值） F 0 至 1.6 V 实际值（1 mV 1 mA）负载电阻 > 10 kΩ
保护性接地导线 PE 连接至线圈和阀体
符合 DIN EN 175201-804 的配合连接器，电缆截面的焊接触点为 0.5 至1.5 mm2
塑料型号， 材料编号 R900021267（另外单独购买）
金属型号，材料编号 R900223890 （另外单独购买）
电气连接
型号 DBETE 的连接电缆
– 建议：6 线，0.75 或 1 mm2 加保护性接地导线和屏蔽
– 仅在供电侧将屏蔽连接到 PE
– 允许长度为 100 m
电源设备的电源电压取决于供电电缆的长度。
型号 DBETE 的集成电子元件（OBE）
功能
通过连接 A 和 B 为电子元件提供电压。控制值作用于差分放大器连接 D 和 E。
借助于特性曲线生成器，控制值/线圈电流特性曲线被调节到阀，从而对液压中的非线性进行补偿并获得线性控制值/压力特性曲线。
电流调节器调节线圈电流，而不受电磁线圈电阻影响。
比例线圈电子元件的功率级是通过时钟频率大约为 180 Hz 至 400 Hz 的斩波放大器来控制。输出信号为脉宽调制（PWM）
。
至于测试线圈电流，可以在插脚 F(+）和插脚 C(–）之间的插头式连接器上测量与线圈电流成比例的电压。1 mV 对应的线圈电流为 1 mA。
力士乐REXROTH不带集成电子元件 (OBE) 的直动式比例溢流阀
DBET
规格 6
组件系列 6X
大工作压力 420 bar
大流量 2 l/min
直动式阀用于限制系统压力
用比例电磁铁操纵
带对中螺纹和可拆卸线圈的比例电磁铁
用于底板安装：孔图按 ISO 4401
模块化设计的放大器，欧洲板卡格式，并作为插头式放大器
可单独调节的向上和向下的斜坡，控制值压力特性曲线可精细调节
DBET型比例溢流阀是一种采用阀座设计的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座和阀架组成。
基本原理
要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。
德国力士乐REXROTH直动式比例溢流阀订货号和型号：
R901170278 DBET-6X/200G24-8K4V
R901170279 DBET-6X/315G24-8K4V
R901187998 DBET-1-6X/100G24XEJV
R901194745 DBET-6X/350YG24K4M
R901065546 DBET-62/350YG24K4V
R901065549 DBET-6X/100YG24K4V
R901108319 DBET-62/420G24K4V
R901000842 DBET-6X/50G24K4V
R901000842 DBET-62/50G24K4V
R901000845 DBET-6X/100G24K4V
R901000846 DBET-6X/200G24K4V
R901000847 DBET-6X/315G24K4V
R901000847 DBET-62/315G24K4V
R901000848 DBET-62/350G24K4V
力士乐REXROTH比例溢流阀
R901000847
比例溢流阀 DBET-6X/315G24K4V
R901000847 DBET-62/315G24K4V
公称尺寸 6, , P → T, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力等级315巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DBET（E）
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 底板安装
大小 6.
驱动类型 带外部电子设备的电气
端口数 2.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.42
力士乐REXROTH比例溢流阀R901000842
比例溢流阀 DBET-6X/50G24K4V
R901000842 DBET-62/50G24K4V
公称尺寸 6, , P → T, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值50巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DBET（E）
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 底板安装
大小 6.
驱动类型 带外部电子设备的电气
端口数 2.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.42
力士乐REXROTH比例溢流阀 DBET-6X/420G24K4V
R901108319 DBET-62/420G24K4V
公称尺寸 6，P → T，电气带外部放大器，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 420 bar
直动式
连接图 ISO 4401-03-02-0-05
压力[bar] 420
流量[l/min] 2
机符号 P→ T
连接类型 底板安装
大小 6
驱动类型 带有外部电子设备的电气
端口数量 2
开关位置数量 2
电源电压 24V直流电
电气连接器 接头3极（2+PE）
电气连接说明 连接器3极（2+PE），符合EN 175301-803
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.42
力士乐REXROTH带集成电子元件的直动式比例溢流阀
DBETE
规格 6
组件系列 6X
大工作压力 420 bar
大流量 2 l/min
直动式阀用于限制系统压力
用比例电磁铁操纵
带对中螺纹和可拆卸线圈的比例电磁铁
用于底板安装：孔图按 ISO 4401
设定值压力特性曲线的制造公差小
DBETE 型比例溢流阀是一种采用阀座设计和集成电子元件 的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座、阀架和集成电子元件组成。将电源电压和控制值电压施加于连接器 。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。
基本原理
要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。
型号 DBETE – 带集成电子元件（OBE）
在功能和设计方面，这些阀对应于型号 DBET。另外，在比例线圈上具有带控制电子元件的外壳。 电源和控制值电压施加于组件插头。
在出厂中已按照低制造公差对控制值/压力特性曲线进行了微调。
技术数据
型号 DBETE
重量 2.0kg； 2.15
安装位置 可选
存储温度范围 –20 至 +80°C
环境温度范围 –20 至 +50°C
液压（用 HLP 46 测量；ϑ油 = 40 °C ± 5 °C）
工作压力 油口 P 420bar
压力设定 50...420bar
回流压力 油口 T 或 Y 分别施加零压力至油箱
流量 2l/min
液压油 符合 DIN 51524 规定的矿物油（HL，HLP）
液压油温度范围 –20 至 +80°C
粘度范围 20 至 380mm2/s，优为 30 至 46mm2/s
液压油大允许污染度 - 符合 ISO 4406(c）规定的清洁度等级 等级 20/18/15 2
滞环 小于压力设定的 4 %
反向死区 小于压力设定的 0.5 %
响应灵敏度 小于压力设定的 0.5 %
线性（流量 0.8 l/min） 设定压力的 ±3 %
控制值/压力特性曲线的容差为 0.8 l/min；增加的压力
控制值为 20% 时 小于压力设定的 ±1.5 %
控制值为 100 % 时 小于压力设定的 ±1.5 %
阶跃响应（Tu + Tg）0 → 100 % 及 100 % → 0管路容积 < 20 cm3; qV = 0.8 l/min 80ms（视系统而定！）
电气
线圈小电流 ≤ 100mA
线圈大电流 1600 ± 10 %mA
电磁线圈电阻
20 °C 时的低温值 5.5Ω
高温值 8.05Ω
占空比 100%
电气，集成元件（OBE）
电源电压
标称电压 24VDC
下限值 21VDC
上限值 35VDC
电流消耗 ≤ 1.5A
要求的保险丝 2A，慢速熔断
输入
电压 0 至 10V
电流 4 至 20mA
输出 实际电流值 1 mV 1mA
符合 EN 60529 的阀防护类型 IP 65，带安装和锁定配合连接器
型号 DBETE
组件插头引脚 触点 接口 “A1” 的引脚 接口 “F1” 的引脚
电源电压 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A
B 0 V
实际值参考电位 C 参考触点 F；0 V 参考触点 F；0 V
差分放大器输入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω
E 控制值参考电位
测量输出（实际值） F 0 至 1.6 V 实际值（1 mV 1 mA）负载电阻 > 10 kΩ
保护性接地导线 PE 连接至线圈和阀体
符合 DIN EN 175201-804 的配合连接器，电缆截面的焊接触点为 0.5 至1.5 mm2
塑料型号， 材料编号 R900021267（另外单独购买）
金属型号，材料编号 R900223890 （另外单独购买）
电气连接
型号 DBETE 的连接电缆
– 建议：6 线，0.75 或 1 mm2 加保护性接地导线和屏蔽
– 仅在供电侧将屏蔽连接到 PE
– 允许长度为 100 m
电源设备的电源电压取决于供电电缆的长度。
型号 DBETE 的集成电子元件（OBE）
功能
通过连接 A 和 B 为电子元件提供电压。控制值作用于差分放大器连接 D 和 E。
借助于特性曲线生成器，控制值/线圈电流特性曲线被调节到阀，从而对液压中的非线性进行补偿并获得线性控制值/压力特性曲线。
电流调节器调节线圈电流，而不受电磁线圈电阻影响。
比例线圈电子元件的功率级是通过时钟频率大约为 180 Hz 至 400 Hz 的斩波放大器来控制。输出信号为脉宽调制（PWM）。
至于测试线圈电流，可以在插脚 F(+）和插脚 C(–）之间的插头式连接器上测量与线圈电流成比例的电压。1 mV 对应的线圈电流为 1 mA。
德国力士乐REXROTH直动式比例溢流阀订货号和型号：
R901198613 DBETE-6X/420G24K31A1V
R901119906 DBETE-62/315YG24K31F1V
R901064544 DBETE-62/50YG24K31A1V
R901064548 DBETE-6X/350YG24K31A1V
R901064278 DBETE-6X/315YG24K31A1V
R901029966 DBETE-62/50G24K31A1V
R901064677 DBETE-6X/200YG24K31A1V
R901064677 DBETE-62/200YG24K31A1V
R901029967 DBETE-6X/100G24K31A1V
R901029967 DBETE-62/100G24K31A1V
R901029968 DBETE-6X/200G24K31A1V
R901029969 DBETE-6X/315G24K31A1V
R901029969 DBETE-62/315G24K31A1V
R901029970 DBETE-62/350G24K31A1V
R901104476 DBETE-6X/420YG24K31A1V
R901045242 DBETE-6X/100G24K31F1V
R901045243 DBETE-6X/200G24K31F1V
R901045246 DBETE-62/315G24K31F1V
R901045248 DBETE-6X/350G24K31F1V
R901121103 DBETE-62/420G24K31F1V
R901236003 DBETE-6X/420YG24K31F1V
R901150563 DBETE-6X/100YG24K31F1V
力士乐REXROTH比例溢流阀DBETE-6X/350YG24K31A1V
R901064548 DBETE-62/350YG24K31A1V
公称尺寸 6, P → T，P → Y, 通过集成电子元件实现电气控制, 24 VDC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
锥座设计的连续压力阀
直动式
压力等级 350 bar
连接图 ISO 4401-03-02-0-05
产品系列 DBET(E)
工作压力. [bar] 420.0
体积流量 [l/min] 2.0
活塞符号 P → T，P → Y
连接类型 底板安装
标称尺寸 6
驱动类型 通过集成电子元件实现电气控制
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 7 芯设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
连接 模拟，额定值 0 … 10 V
液压油 HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件 FKM
重量 [kg] 1.6
力士乐REXROTH比例溢流阀R901198613
比例溢流阀 DBETE-6X/420G24K31A1V
R901198613 DBETE-62/420G24K31A1V
公称尺寸 6, , P → T, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力等级420巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DBET（E）
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 底板安装
大小 6.
驱动类型 带车载电子设备的电气
端口数 2.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.6
REXROTH压力计R900077650
