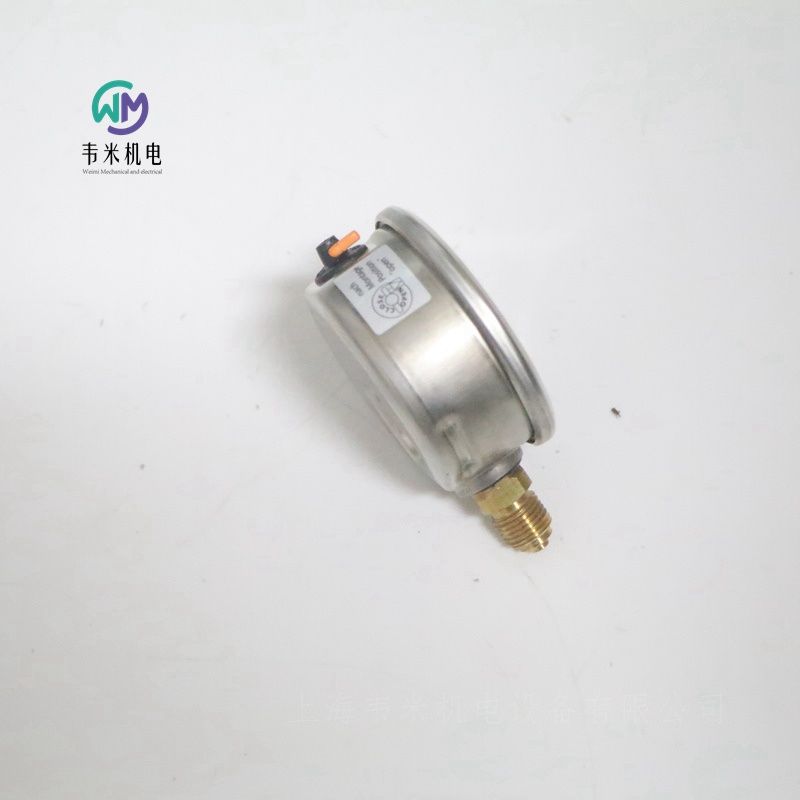

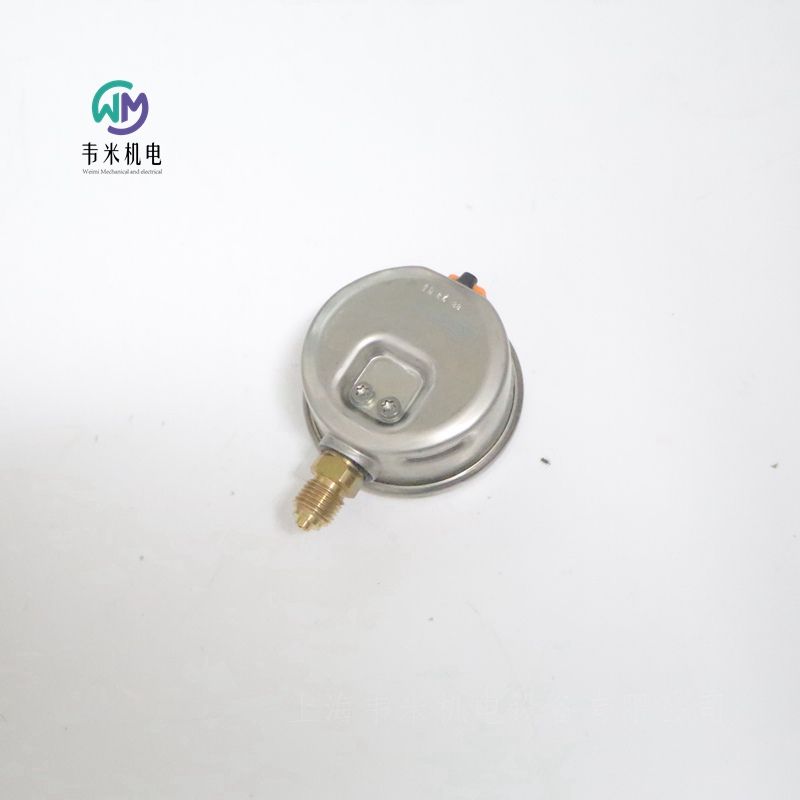

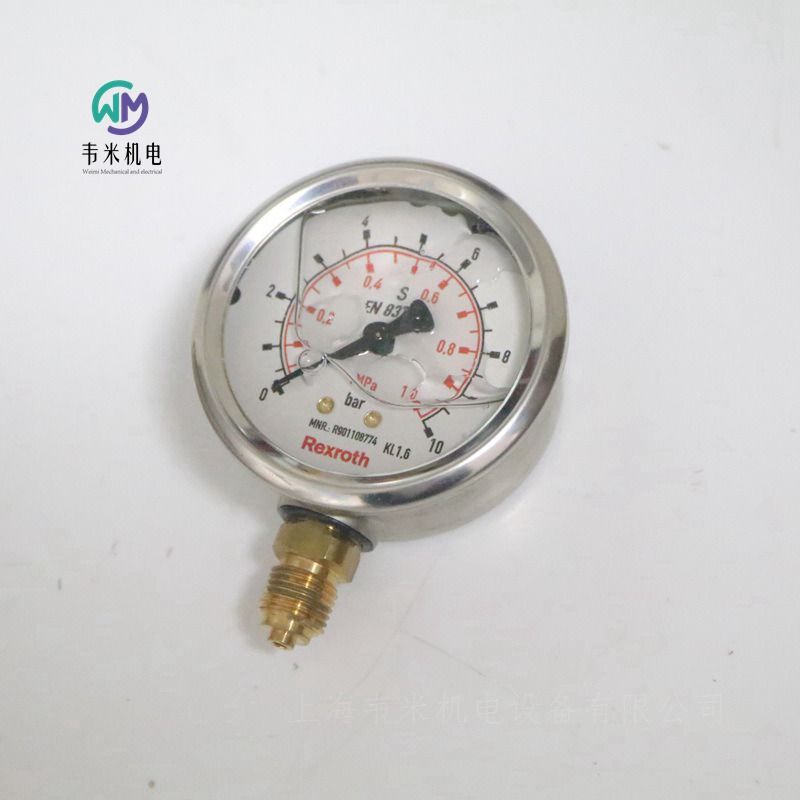

力士乐REXROTH压力表ABZMM 63- 10BAR/MPA-U/V-G

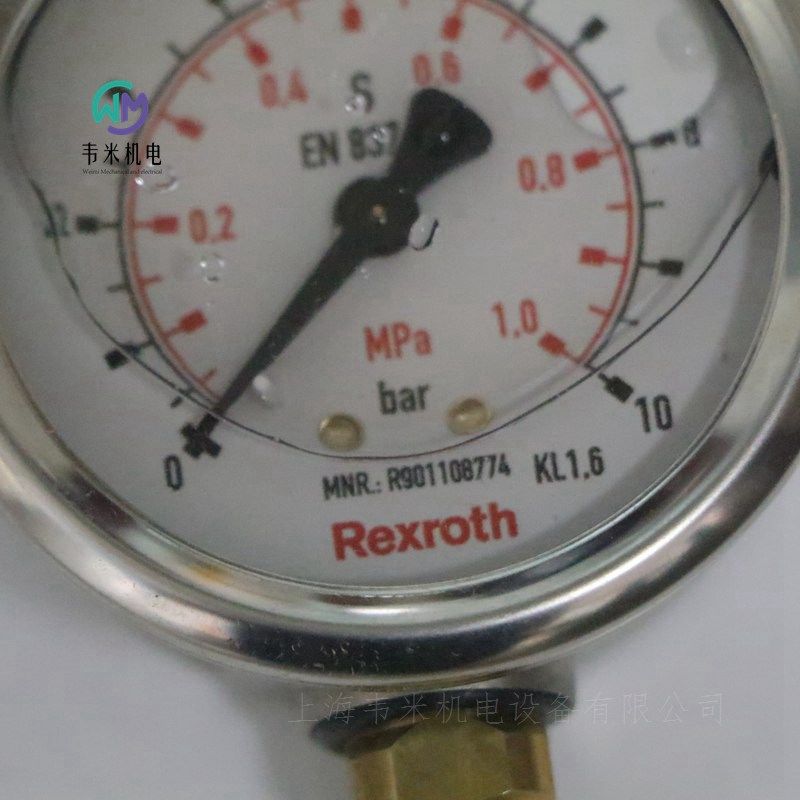

R901108774 ABZMM63-10BAR/MPA-U/V-G
用于测量和显示液压系统中的压力
液压  机组  液压站附件  液压站附件 压力计  压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    10.0
连接类型    配螺纹接头
液压油    HEES、HEPG、HETG、HFC、HFDR、HFDU、HLP
重量 [kg]    0.2

力士乐REXROTH压力表ABZMM63- 400BAR/MPA-R/B-G
R900022459 ABZMM63- 400BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    400
连接类型    配夹板固定件
液压油    HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg]    0.3

力士乐REXROTH温度计
R900053448 AB31-17/0300MS-M-K14

力士乐REXROTH温度计
R900718850 AB31-17/0300 MS-V-K14

力士乐REXROTH压力表 ABZMM63- 60BAR/MPA-R/B-G
R900072024 ABZMM63- 60BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    60
连接类型    配夹板固定件
液压油    HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg]    0.29

力士乐REXROTH压力表 ABZMM 63- 40BAR/MPA-R/B-G
R900072026 ABZMM63- 40BARMPA-RB-G
用于测量和显示液压系统中的压力
液压  机组  液压站附件  压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    40
连接类型    配夹板固定件
液压油    HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg]    0.29

力士乐REXROTH压力表 ABZMM 63- 250BAR/MPA-R/B-G
R900072028 ABZMM63-250BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
液压  机组  液压站附件 压力表
带液体填充阻尼的压力表
压力计是压力测量仪器，用于测量和显示液压系统中的压力
根据标准 EN 837-2 执行
不锈钢外壳
压力显示 bar / MPa
产品属性
连接图    外螺纹 G 1/4 B
产品系列    ABZMM
工作压力. [bar]    250
连接类型    配夹板固定件
液压油    HLP,HFC,HFDR,HFDU,HETG,HEES,HEPG
重量 [kg]    0.29

力士乐REXROTH三通型号的直动式比例减压阀
3DREP(E) 6
规格 6
组件系列 2X
安装位置  任意位置，好为水平
重量  2kg
温度范围  -20 … +80℃
建议粘度范围  30 … 46
滞后  ≤ 5%
重复精度  ≤ 1%
响应灵敏度  ≤ 0.5%
反向死区  ≤ 1%
大工作压力 100 bar
大流量 15 l/min
电压类型  直流电压
信号类型  模拟
用于控制压力和流向的直动式比例阀
通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵
用于底板安装：孔图按 ISO 4401
手动应急操作，可选
弹簧定中的控制滑板
带集成电子元件 (OBE) 的型号 3DREPE
带外部电子元件的型号 3DREP
三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈，带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件（3DREP 型）或集成控制电子元件（3DREPE 型）进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体
控制阀芯，带压力测量阀芯
带对中螺纹的线圈
可选集成控制电子元件
功能：
通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈断电后，控制阀芯 将通过压缩弹簧保持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁（例如线圈“a”）通电，压力测量阀芯和控制阀芯 将向右移动。这样将通过具有渐进流体特性的节流横截面，打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯的表面作用于控制阀芯，抵抗线圈磁力。压力测量阀芯受线圈“b”支撑。如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯，并建立 B 与 T 的连接，直到重新达到调定压力。
压力与线圈电流成比例。当线圈关闭时，控制阀芯 在压缩弹簧的作用下返回到中心位置。可选手动应急操作元件可在线圈不通电的情况下移动控制阀芯。
注意：
意外激活手动应急操作元件可能会导致不受控制的机器运动！
带两个阀芯位置的阀门（型号 3DREP..A.. 或 3DREP..B..）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，双阀芯位置阀仅配有线圈“a” 或线圈“b”。它装有保护塞来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
控制值：
E 处的参考电位和 D 处的正控制值（或 12 ... 20 mA）导致 A 处产生压力。
E 处的参考电位和 D 处的负控制值（或 12 ... 4 mA）导致 B 处产生压力。
通过“b”侧带线圈的阀门（型号 A），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 A 处产生压力。
通过“a”侧带线圈的阀门（型号 B），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 B 处产生压力。
连接电缆：
推荐：
电缆长度不超过 25 m：型号 LiYCY 5 x 0.75 mm2
电缆长度不超过 50 m：型号 LiYCY 5 x 1.0 mm2
外径 6.5 至 11 mm
在供电侧将屏蔽连接到 PE。
德国力士乐REXROTH比例减压阀订货号和型号：
R900494167 3DREP6C-1X/25A24NK4M
R900962045 3DREP6A-2X/45EG24N9K4/M
R900954417 3DREP6A-2X/25EG24K4/M
R901323921 3DREP6A-2X/45EG24NJK31/V
R900955887 3DREP6C-20/25EG24N9K4/M
R901227875 3DREP6C-21/25EG24N9K4/V-674
R900547100 3DREP6C-1X/25A24N9K4M
R900956100 3DREP6C-2X/16EG24N9K4/M
R900956101 3DREP6C-20=25EG24N9K4/M=00
R900956101 3DREP6C-21=25EG24N9K4/M=00
R900958788 3DREPE6C-21=25EG24N9K31/A1M=00
R900706205 3DREPE6C-21/45EG24N9K31/A1M
R900963713 3DREPE6C-2X/45EG24N9K31/A1V
R900925484 3DREPE6C-2X/25EG24N9K31/A1V
R900700593 3DREPE6C-2X/16EG24N9K31/A1V
R900958859 3DREPE6C-21=25EG24N9K31/F1M=00
R901418062 3DREPE6A-2X/16EG24N9K31/F1V
R900973965 3DREPE6C-2X=25EG24K31/F1M=00
R900930264 3DREPE6C-21=25EG24N9K31/A1V=00
R901051881 3DREPE6A-2X/45EG24N9K31/A1M
R900955784 3DREPE6C-2X/25EG24N9K31/A1M
R901076954 3DREPE6B-2X/25EG24N9K31/F1M

力士乐REXROTH减压阀3DREP6A-2X/45EG24N9K4/M
R900962045 3DREP6A-21/45EG24N9K4/M
公称尺寸 6, P → A / A → T, 通过外部电子元件实现电气控制
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
直动式
压力设置范围高达 45 bar
带隐藏式手动操作
连接图    ISO 4401-03-02-0-05
产品系列    3DREP(E)6
工作压力. [bar]    100.0
体积流量 [l/min]    15.0
活塞符号    P → A / A → T
连接类型    底板安装
标称尺寸    6
驱动类型    通过外部电子元件实现电气控制
连接数    4
开关位置数    2
电源电压    24 VDC
电插头    3 芯设备插头 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    1.46

力士乐REXROTH减压阀3DREPE6C-2X/45EG24N9K31/A1M
R900706205 3DREPE6C-21/45EG24N9K31/A1M
公称尺寸 6, P → A，P → B / A → T，B → T, 通过集成电子元件实现电气控制, 24 VDC
液压  阀门  压力阀  比例减压阀  减压阀
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
直动式
压力设置范围高达 45 bar
带隐藏式手动操作
连接图    ISO 4401-03-02-0-05
产品系列    3DREP(E)6
工作压力. [bar]    100.0
体积流量 [l/min]    15.0
活塞符号    P → A，P → B / A → T，B → T
连接类型    底板安装
标称尺寸    6
驱动类型    通过集成电子元件实现电气控制
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 芯设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
液压油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    2.25

力士乐REXROTH比例减压阀R900955887
减压阀 3DREP6C-2X/25EG24N9K4/M
R900955887 3DREP6C-21/25EG24N9K4/M
公称尺寸 6, , P → A，P → B / A → T，B → T, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
滑阀
直接驱动
压力调节范围可达25巴
压力调节范围可达25巴
带隐蔽式辅助驱动装置
由伺服电动机控制的
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    3DREP（E）6
工作压力[bar]    100
流量[l/min]    15
滑阀符号    P→A，P→B/A→T，B→T
连接类型    底板安装
大小    6.
驱动类型    带外部电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.04


力士乐REXROTH比例压力控制阀 Z3DREE10VP2-1X/100XLG24K31A1M
R901483244 Z3DREE10VP2-10/100XLG24K31A1M
公称尺寸 10，P2 → P1，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导
压力等级 100 bar
模拟电子元件
大压力 [bar]    350
大体积流量 [l/min]    120
活塞符号    P2 → P1
连接类型    叠加阀板
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 0 … 10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    3.4

力士乐REXROTH比例压力控制阀 Z3DREE10VP2-1X/200XLG24K31A1M
R901483246 Z3DREE10VP2-10/200XLG24K31A1M
公称尺寸 10，P2 → P1，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导式
压力等级 200 bar
模拟电子元件
压力 [bar]    350
活塞符号    P2 → P1
连接类型    叠加阀板
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 0 … 10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    3.4

力士乐REXROTH带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
0811402001 DBETBX-10/250G24-37Z4M-38
0811402003 DBETBX-10/180G24-37Z4M
0811402004 DBETBX-10/315G24-37Z4M
DBETBX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
带有位置反馈的直动式阀门，用于限制系统压力
位置控制，带有强线圈磁力
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DBETBX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于无级限制系统压力。它们由位置控制的比例电磁铁启动。
01带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
DBETB
02油口安装面符合 ISO 4401-03-02-0-05
X
03组件系列 10 ... 19（10 ... 19：安装和连接尺寸不变）- 规格 10
1X
大压力等级
04高 28 bar
28
高 80 bar
80
高 180 bar
180
高 250 bar
250
高为 315 bar
315
电源
05直流电压 24 V
G24
线圈型号（电流）
06大线圈电流 3.7 A
37
电气连接
07连接器符合 DIN 43650-AM2连接插头包括在交付范围内
Z4
密封材料
08 NBR 密封件
M

力士乐REXROTH先导式比例溢流阀
型号DBE6X
通径NG  6
设备系列  1X
工作原理  P=315bar，T=250bar
流量  40l/min
特征
-用于限制系统压力的先导阀(控制油仅在内部)
-可通过线圈电流进行调节，参见特性曲线，技术参数和所选用的电子控制单元
-电磁铁类型Imax=0,8A或者1max=2,5A
-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流1>'max)
-用于阀板安装，安装孔符合ISO 4401-03-02-O-94,安装需要单独订购
-符合DIN 4365O-AM2标准的线缆插座，包括在供货范围内–具有斜坡功能和阀调节功能的外部电子控制单元(单独订购)，
型号/结构型式如下
插头，额定值0...+10V或者4...20 mA, RC 30264
模块，额定值O...+10 V,RC 30222
欧标插卡，额定值O...+10 V, RC 30109
概述
DBE6X型比例溢流阀是先导式溢流阀。
锥-座结构型式的内部先导级和滑阀结构型式的主级均在阀体之中。
通过比例电磁铁进行控制。通过衔铁中的节流阀对电磁铁进行减振，以保证动态稳定性。电磁铁的内腔与接口Ⅰ相连，并且充满液压油。
可以通过螺旋塞进行排气。
使用这些阀可以根据线圈电流变化，以无级方式对需要限制的系统压力进行调节。
基本原理
通过电子控制单元确定某个设定值，对系统压力进行调节。电子控制单元根据设定值，利用稳压PWM电流
(PWM一脉冲宽度调制)对线圈线圈进行控制。利用震荡信号对稳压电流进行调制，以保证获得极小的滞后量。
比例电磁铁将电流转变成机械作用力，并通过衔铁挺杆作用于先导级中的主弹簧上。通过供油孔将流量为<0,6 l/min的控制油供应给先导级。
通过锥孔/座孔构造确定压力级。
可提供程度的过压保护∶“pmax"。
如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1max)，则通过弹簧力来保证实现过压保护。
常规参数
结构型式
先导级    座阀
主级    滑阀
控制    没有位置调节功能的比例电磁铁，外部电气放大器
安装方式    板式连接，NG6安装孔 (ISO 4401-03-02-0-94)
安装位置    任意
环境温度范围    -20...+50℃
重量    2,2kg
抗振强度，试验条件    25g，三维随机振动试验(24小时)
液压参数（使用HLP46的测定值，ü油=40°℃士5°℃)
液压油    符合DIN 51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值    20...100mm²ls
允许值    10...800mm²/s
液压油温度范围    -20...+80℃
液压油的允许污染程度清洁度等级根据ISO 4406 (c)        等级18/16/13)在液压系统中必须严格遵守针对相关部件注明的清洁度。有效进行过滤可防止发生故障，同时可提高部件的寿命。过滤器的选型请参阅产品目录RD 50070、RD 50076和RD 50081。
调节压力（当o=1 l/min)    80-180-315bar
压力（当omin= 1 l/min)    7-8-10bar
过压保护；机械式，例如当线圈电流I>Imax        <90-<190-<325bar
工作压力    接口P:315bar
压力    接口T:250bar
控制油流量    大约0,6l/min
流量    40l/min
电气参数相对接通时间    100 ED%
防护等级    IP65，根据DIN 40050和IEC14434/5
电磁铁接线    插座DIN 43650/ISO 4400,M16x1,5 (2P+PE)
配有下列类型电磁铁的阀    0,8A    2,5 A
线圈电流Imax    0,8 A    2,5A
线圈电阻R20    22    3
功耗，当100%负荷与工作温度    25VA    30VA
静态/动态参数（所有特性参数均和用于2,5A电磁铁的电气放大器0811 405 079以及用于0,8A电磁铁的0811405081有关。）
滞后量    ≤4%
反向死区    ≤3%
加工公差适用于Pmax    ≤10%
执行时间100%信号变化    开200/关<250ms
德国力士乐REXROTH先导式比例溢流阀：
0811402041 DBE6X-11/180G24-25NZ4M
0811402044 DBE6X-11/180G24-8NZ4M



力士乐REXROTH直动式比例溢流阀
DBETX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
大流量 1.5 l/min
底板安装
重量  1.9kg
温度范围  -20 … +50℃
大振动电阻  25 g，所有方向的室内振动测试 (24 h)
建议粘度范围  20 … 100mm²/s
滞后  ≤ 4%
反向死区  ≤ 3%
制造公差  ≤ 10%
驱动时间  开60ms  关70ms
油口安装面符合 ISO 4401-03-02-0-05（但不带孔）
可借助线圈电流调节
线圈变量 Imax = 0.8 A 或 2.5 A
大压力限制（即使有故障电子元件）
带斜坡和阀门调整功能的外部控制电子元件
一般信息
DBETX 型比例溢流阀是阀芯-阀座设计的远程控制阀（先导控制阀）。该阀用于限制系统压力。
通过比例线圈进行操作。
线圈内部与油口 T 连接，注满液压油。
使用该阀门可通过控制电子元件根据线圈电流在尽可能恒定的流量 ≤1 l/min 条件下调整待限制的系统压力。
该阀门基本上由外壳、比例线圈、阀座和阀芯组成。
基本原理
在控制电子元件上预设控制值，用于设置系统压力。电子元件根据控制值借助经调节的 PWM 电流（脉宽调制）控制电磁线圈。比例线圈 将电流转化为机械力，通过衔铁柱塞作用到主弹簧上。阀芯和阀座之间的压缩弹簧确保稳定性和小剩余压力。阀芯上的弹簧力和阀座中的压力在恒定油流 (0.7 - 1 l/min) 时相抵。大压力等级由阀芯/阀座孔配置决定。
大压力限制
在控制电子元件失灵或损坏，并由此导致不可控超出线圈电流 (Imax) 时，大弹簧力对压力限制至关重要。
德国力士乐REXROTH比例溢流阀订货号和型号：
0811402016 DBETX-10/315G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
0811402018 DBETX-1X/80G24-8NZ4M
0811402019 DBETX-10/250G24-8NZ4M
0811402030 DBETX-1X/80G24-25NZ4M
0811402031 DBETX-10/180G24-25NZ4M
0811402032 DBETX-1X/315G24-25NZ4M
0811402036 DBETX-1X/50G24-8NZ4M

力士乐REXROTH比例溢流阀0811402017
比例溢流阀 DBETX-1X/180G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
公称尺寸 6, , P → T, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值180巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBETX
工作压力[bar]    315
流量[l/min]    1.5
滑阀符号    P→T
连接类型    底板安装
大小    6.
驱动类型    带外部电子设备的电气
端口数    2.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极（2+PE）连接器，带配套连接器
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.77


力士乐REXROTH带感应式位置传感器的先导式比例减压阀
DREB6X
0811402051 DREB6X-11/175MG24-25Z4M
规格 6
组件系列 1X
大工作压力 315 bar
先导流量  ≈ 0.6 l/min
大流量 40 l/min
安装位置  任意
重量  2.4kg
环境温度范围  -20 … +50℃
液压油温度范围  -20 … +80℃
粘度范围  10 … 800mm²/s
滞后  ≤ 1%
控制值压力特性曲线的制造公差  ≤ 10%
大线圈电流  2.5A
电磁线圈电阻（20 °C 时的低温值）  3Ω
占空比  100%
防护等级符合 DIN EN 60529  IP65
用于系统压力减压的先导式阀门，位于执行机构（仅内部先导油供油）
三通型号
可通过线圈电枢位置相对于压缩弹簧调节
位置控制，小滞后 < 1%，驱动时间短
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DREB6X 型比例减压阀属于先导式减压阀；其主级为三通型号。先导控制阀（DBV 先导级）具有通过 P 的流量控制的内部先导油供油。操作由作用于弹簧的位置控制比例电磁铁进行。从而实现短驱动时间和小滞后。可通过线圈电流对 A 处压力（执行机构）进行无级设置进而减少对阀门的使用。

力士乐REXROTH先导式比例减压阀，内置有电子控制单元(OBE)和位置反馈器
型号DREBE6X
通径(NG)6
设备系列1X
工作压力P315 bar,T 250 bar
体积流量40 l/min
特征
-具有位置反馈功能和内置式电子控制单元的先导阀，用于降低负载上的系统压力(控制油仅在内部)
-三通型式(P-A/A一T)，Pmin一PT
-可通过衔铁相对于压缩弹簧的位置进行调节
-位置可调，小滞后量<1%，执行时间短，参见技术参数
-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流Ⅰ>Imax)
-用于阀板安装，安装孔符合ISO 4401-03-02-O-O5，安装板根据产品目录RC45053(单独订购)
-线缆插座根据DIN 43563-AM6，参见产品目录RD o80o8(单独订购)
-适用于内置式电子控制单元
CE，EMV规范EN 61000-6-2:2002-08和EN 61000-6-3:2002-08均能满足
U=24 Vnom
电气连接6P+PE
控制信号
标准型0...+10 V(A1)
变型4...20 mA (F1)
出厂时已校准阀特性曲线
概述
DREBE6X型比例减压阀为先导型式，主级为三通构造。通过Р将流量经过调节的控制油供应给先导阀(DBV-先导级)。
通过带有内置式电子控制单元的位置可调式比例电磁铁进行控制。使用这些阀可以根据设定值连续调节、降低A(负载)中的压力。
基本原理
通过电子控制单元确定某个设定值，对A中的系统压力进行调节。电子控制单元根据设定值，以克服弹簧力的方式控制电磁铁的位置。比例电磁铁根据弹簧特性曲线进行准确定位。通过流量调节阀,从Р将流量小于0.6 l/min的液压油供应给先导级。
将先导压力与A中的负载压力(外加弹簧力)进行比较和调节。弹簧使得T中的PAmin=P。
提供程度的过压保护
如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1ax），则主要由弹簧力来实现过压保护。
常规参数
结构型式
先导级  座阀
主级  滑阀
控制  具有位置调节功能的比例电磁阀，OBE
安装方式  板式连接，NG6安装孔 (ISO 4401-03-02-0-05)
安装位置  任意
环境温度范围  -20...+50℃
重量  3.3kg
抗振强度，试验条件  25g，三维随机振动试验(24小时)
液压参数(使用HLP46的测定值，⑧油=40°C士5°C)
液压油  符合DIN 51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值  20...100mm²/s
允许值  10...800mm²/s
液压油温度范围  -20...+70℃
液压油的允许污染程度清洁度等级根据ISO 4406 (c)  等级18/16/13 1
A中的调节压力(当Qmin= 1 Vmin  75  175  310bar
A中的小压力 0(相对)或者T中的压力bar
Р中的小入口压力bar  pp=PA+=
工作压力接口P:315bar
压力接口T:250bar(B封闭)
控制油流量  0,6l/min大约(可调)
流量  40l/min
静态/动态参数滞后量  ≤1%调节压力
加工公差  ≤士5%调节压力
执行时间
100%信号变化  50ms
10%信号变化  20ms
温度波动  <1%当AT= 40℃
电气参数，集成于阀中的电子控制单元
相对通电持续率  100% ED
防护等级  lP65，根据DIN 40050和IEC14434/5
连接  线缆插座6P+PE,DIN 43563
电源电压  24 V一nom
端子A:  21 V=/40 V=
端子B:0V  波度2V=
功耗  电磁铁45 mm =40 VA
外部保险丝  2,5 AF
输入端，“标准"型A1  差分放大器，R =100 kS
端子D : Ue  0...+10 v
端子E∶  0V
输入端，类型“mA信号”F1  负载,Rh=200Q
端子D:ID-E  4...20 mA
端子E:lD-E  电流回路Id-e反馈
对应于0V的差分输入电压   D→B  E→B  18V
测试信号，类型“标准”A1  LVDT
端子F:UTest  0...+10 V
端子C:  基准电压0V
输入端，类型“mA信号”F1  外部负载200...50o上的LVDT信号4...20 mA
端子F∶IF-c 4...20 mA输出
端子C∶lF-c 电流回路lf-c反馈
推荐使用的电缆 参见插头针脚配置小于20 m 7 x0,75 mm²小于40 m 7 x 1 mm²
德国力士乐REXROTH比例减压阀订货号和型号：
0811402080 DREBE6X-1X/175MG24K31A1M
0811402081 DREBE6X-11/310MG24K31A1M
0811402082 DREBE6X-11/75MG24K31A1M
0811402083 DREBE6X-1X/175MG24K31F1M
0811402300 DREBE6X-1X/310MG24K0B5M
R901084277 DREBE6X-10/75MG24K31F1M

力士乐REXROTH减压阀DREBE6X-1X/75MG24K31A1M
0811402082 DREBE6X-11/75MG24K31A1M
公称尺寸 6, P → A, 通过集成电子元件实现电气控制, 24 VDC
液压  阀门  压力阀  比例减压阀  减压阀
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导式
连接图    ISO 4401-03-02-0-05
产品系列    DREBE
工作压力. [bar]    315.0
体积流量 [l/min]    40.0
活塞符号    P → A
连接类型    底板安装
标称尺寸    6
驱动类型    通过集成电子元件实现电气控制
连接数    3
开关位置数    2
电源电压    24 VDC
电插头    7 芯设备插头 (6 + PE)
电气连接说明    设备插头 7 针 (6 + PE) 符合 EN 175201-804
连接    模拟，额定值 0 … 10 V
液压油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    3.66

力士乐REXROTH减压阀 DREBE6X-1X/310MG24K31A1M
0811402081 DREBE6X-11/310MG24K31A1M
公称尺寸 6, P → A, 通过集成电子元件实现电气控制, 24 VDC
液压  阀门  压力阀  比例减压阀  减压阀 DREBE6X-1X/310MG24K31A1M
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导
连接图    ISO 4401-03-02-0-05
产品系列    DREBE
工作压力. [bar]    315.0
体积流量 [l/min]    40.0
活塞符号    P → A
连接类型    底板安装
标称尺寸    6
驱动类型    通过集成电子元件实现电气控制
连接数    3
开关位置数    2
电源电压    24 VDC
电插头    7 芯设备插头 (6 + PE)
电气连接说明    设备插头 7 针 (6 + PE) 符合 EN 175201-804
连接    模拟，额定值 0 … 10 V
液压油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    3.66

力士乐REXROTH比例减压阀0811402080
减压阀 DREBE6X-1X/175MG24K31A1M
0811402080 DREBE6X-11/175MG24K31A1M
公称尺寸 6, , P → A, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
滑阀
由伺服电动机控制的
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DREBE
工作压力[bar]    315
流量[l/min]    40
滑阀符号    P→A
连接类型    底板安装
大小    6.
驱动类型    带车载电子设备的电气
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
符合性说明    CE–根据EMC指令2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.68
