贝加莱不间断电源模块5AC901.BUPS-00，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

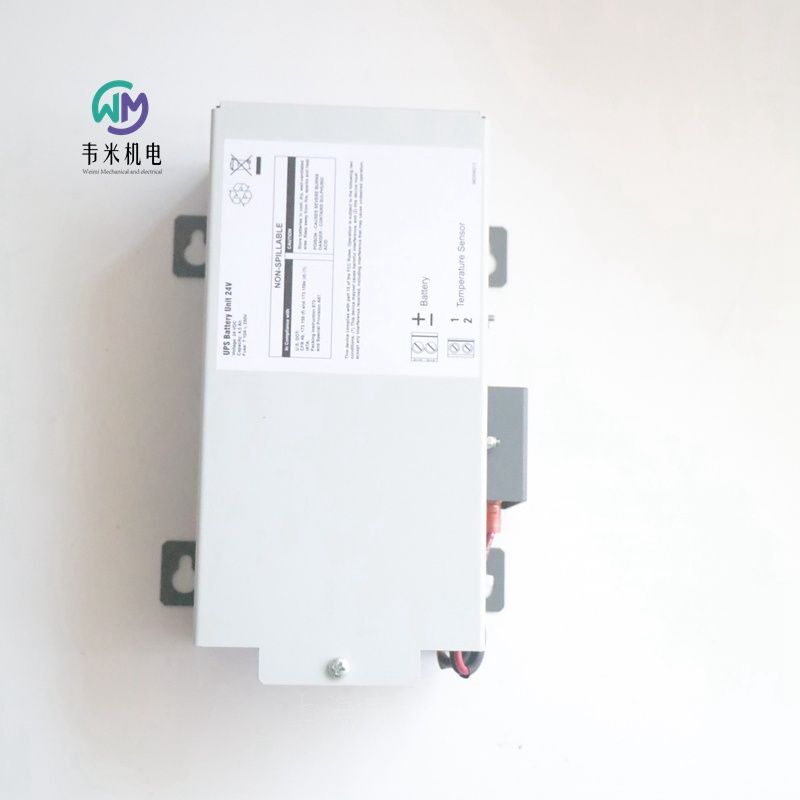

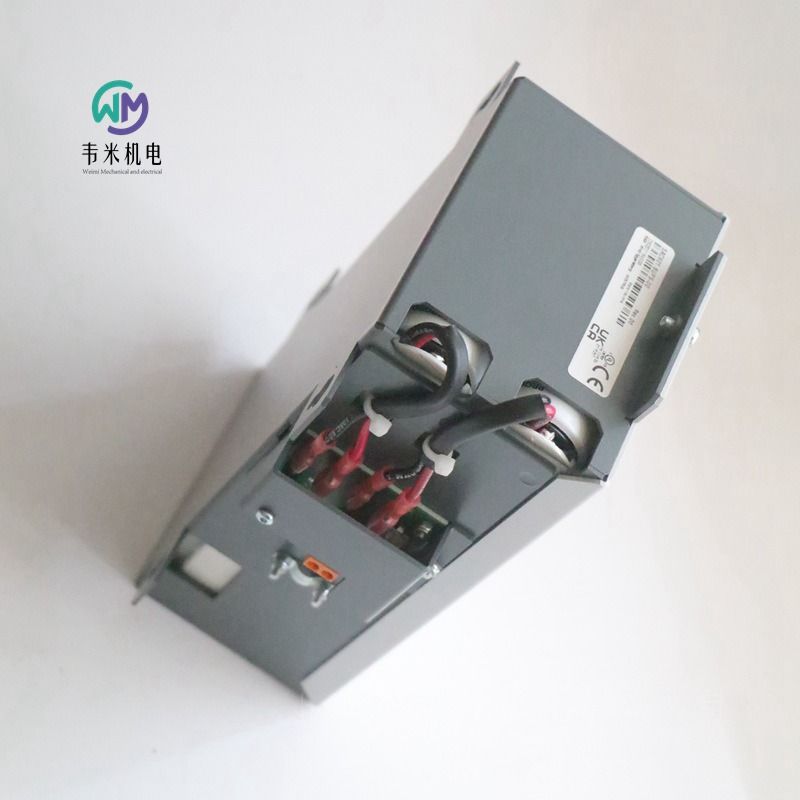

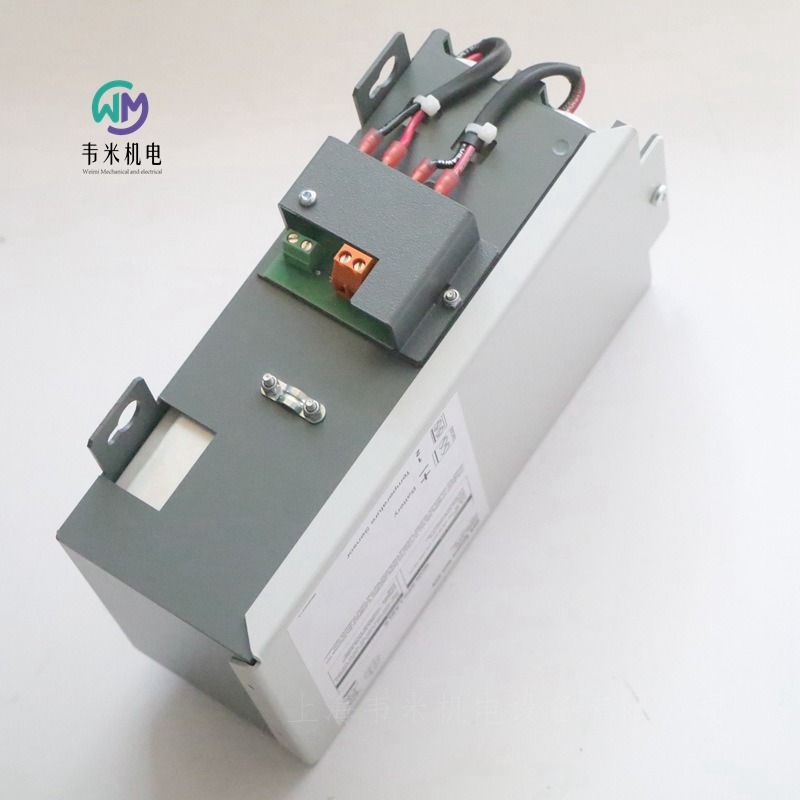

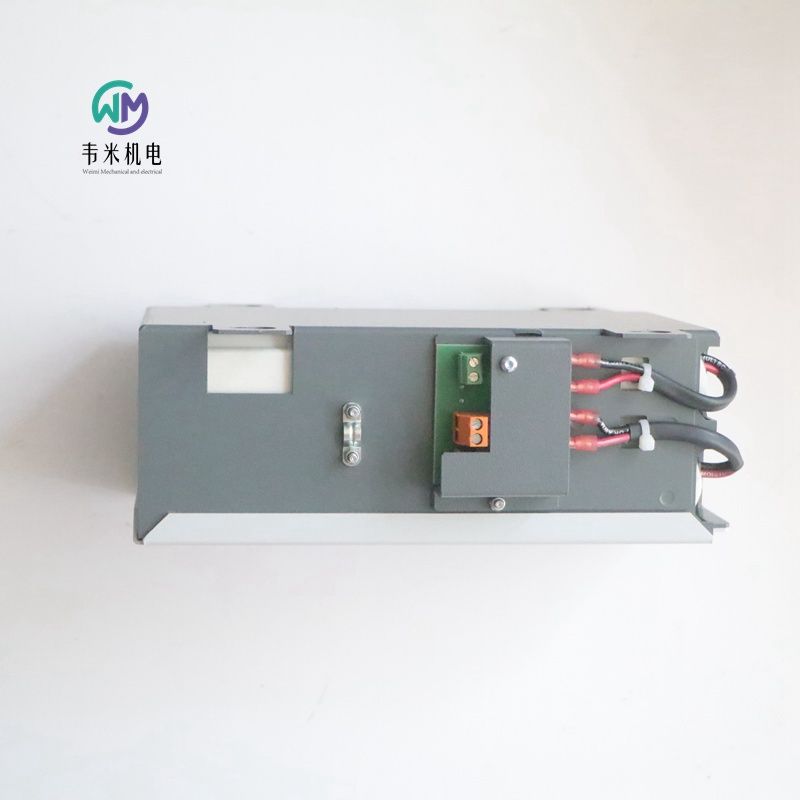

贝加莱B&R不间断电源模块5AC901.BUPS-00
工业PC；Automation PC 910；不间断电源
物料号:
5AC901.BUPS-00
描述:
UPS IF选项5AC901.IUPS-00的电池单元
单节可充电电池
2节Hawker Cyclon 12V、4.5Ah可充电电池串联
额定电压24V
容量4.5 Ah
电池单元4.5 Ah-用于UPS 5AC901.IUPS-00
一般信息
B&R ID代码0xD82E
电池
Hawker Cyclon 12 V型，4.5 Ah，两个串联的可充电电池
使用寿命20°C时可达15年/25°C时达10年
单电池变体（VRLA）
温度传感器NTC电阻
储存期间的保养间隔每6个月收费1次
电池电量低时的充电持续时间。7小时
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
UL认证E115267
工业控制设备
HazLoc cULus HazLoc E180196
工业控制设备
用于危险场所
I类，2区，ABCD组，T4
电学性质
标称电压24 V
容量4.5 Ah
保险丝是
蓄电池充电数据
充电电流典型值。1 A
运行条件
污染程度符合EN 61131-2污染程度2
环境条件
温度
操作-30至60°C
储存温度-65至65°C
运输-65至65°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
海拔
操作值。3000米
力学性能
住房
材料版本。D0及以后：镀锌和涂层钢
C0版之前：镀锌钢
维度
宽度223.2毫米
高度78.2毫米
深度145毫米
重量约。4600克

贝加莱B&R不间断电源模块5AC901.BUPS-01
物料号:
5AC901.BUPS-01
描述:
UPS IF选项5AC901.IUPS-01的电池单元
免维护铅酸可充电电池
2个串联的12V、2.2Ah可充电电池
额定电压24V
容量2.2 Ah
电池单元2.2 Ah-用于UPS 5AC901.IUPS-01
一般信息
B&R ID代码0xDF83
电池
12V，2.2Ah，两个串联的可充电电池
使用寿命20°C时可达5年
变型免维护铅酸蓄电池（VRLA）
温度传感器NTC电阻
储存期间的保养间隔每6个月收费1次
电池电量低时的充电持续时间。5小时
认证证书
CE是
UKCA是
UL认证E115267
工业控制设备
HazLoc cULus HazLoc E180196
工业控制设备
用于危险场所
I类，2区，ABCD组，T4
电气性能
标称电压24 V
容量2.2 Ah
保险丝是
蓄电池充电数据
充电电流典型值。零点八八一
操作条件
污染程度符合EN 61131-2污染程度2
环境条件
温度
操作温度0至40°C
储存温度-15至40°C
运输-15至40°C
相对湿度
运行25%至85%，非冷凝
储存25%至85%，不凝结
运输25%至85%，不凝结
高程
操作大值。3000米
机械性能
住房
材料版本。E0及以后：镀锌和涂层钢
D0版之前：镀锌钢
尺寸
宽度188毫米
高度78毫米
深度115毫米
重量约2550克

贝加莱B&R伺服驱动器电源模块80PS080X3.10-01
物料号:
80PS080X3.10-01
描述:
输入：3x 380至480 VAC±10%
输出电压可通过X2X链路调节
状态信息可通过X2X链路读取
斩波器输出，用于连接外部制动电阻器
三相宽范围输入
封闭式金属外壳
电源模块，输入3x 380-480 VAC±10%，电源输出24-80VDC 16.6 A（大1000 W），输出24 VDC 2 A，X2X-Link接口，集成制动斩波器，壁挂式安装。单独订购接线端子！
一般信息
B&R ID代码0xA7A9
状态指示灯是
电气隔离
电源输入-电源输出是
电源输入-24 VDC是
电源输出-24 VDC否
X2X链路-电源输入是
X2X链路-电源输出是
X2X链路-24 VDC是
连接类型电源模块的大线路长度为25米
认证证书
CE是
UKCA是
UL标准E225616
电源转换设备
KC是
电源输入
输入电压范围3x 380至480 VAC±10%
400 VAC下满载时的输入电流为3x 2.2 A
480伏交流电时为3×1.8安
电源电压频率范围50至60 Hz±5%
相位故障检测器是
电源故障旁路10ms（满载时）
功率因数（cosφ）0.72@400 V 1 kW
0.69@480伏1千瓦
PE的漏电流<3.5mA
带变阻器的保护电路瞬态浪涌保护
保险丝保护
内部每相内部熔断（5A）
线路保护需要外部保险丝
功率输出
大输出功率。1000W连续功率
输出保护短路、过载和空载保护
控制精度±2%
电源反向抗扰度是，<100 VDC
输出电压24至80 VDC
输出电流
大24至60 VDC。16.6 A连续电流
大60至80 VDC。16.6至12.5A连续电流
过载/脉冲容量
过载电流20%过电流
过载持续时间2秒
开机时间<5秒（固件更新期间不适用）
并联是，多3个电源单元，用于冗余和增加功率
串联连接号
大电容性负载无限制
24 VDC电压输出
电压范围24 VDC±10%
输出电流大值。2 A持续电流
输出保护短路、过载和空载保护
并联连接否
斩波器输出
斩波器激活的响应阈值29至95 VDC（可调）
过热保护（斩波器内部）是
输出电流/输出功率
持续电流/持续功率30 A
大电流/大功率40 A
接口
用户界面
变体10针接线端子
X2X型链路
小X2X链路循环时间250µs
效率、可靠性
效率>92%
功耗
额定负载90W
空载运行30W
操作条件
安装方向
垂直是
通风/冷却内部控制风扇
防护等级符合EN 60529 IP20
环境条件
温度
操作温度0至50°C
储存温度-25至85°C
运输-25至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
材料坚固的金属外壳
尺寸
宽度67.5毫米
高度257毫米
深度219毫米
重量3.75公斤

贝加莱B&R数字量输出模块X20SO4120
物料号:
X20SO4120
描述:
4个2A安全数字输出
电源电路
输出类型A
电流监测
开路检测
集成输出保护
该模块配备4个安全数字输出。标称输出电流为2A。
该模块可用于控制PL e或SIL 3以下安全相关应用中的执行器。
输出采用半导体技术设计，因此安全相关特性不取决于操作周期的数量。“高侧低侧”变体（输出类型A）仅限于没有参考电位的执行器（例如继电器、阀门）。A型输出具有安全相关的优点，因为在所有错误情况下，致动器的连接电缆都可以切断。安全的数字输出通道在发生网络错误时提供自动重启保护，并使用电流测量进行开路检测。
该模块专为X20 12针接线端子而设计。
简短说明
I/O模块4个安全A型数字输出，带电流监测，24 VDC，2 A，OSSD<500µs
一般信息
B&R ID代码0x2007
系统要求
Automation Studio 3.0.71或更高版本
自动化运行时2.95或更高版本
SafeDESIGNER 2.58或更高版本
安全版本1.1或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件
停电模式
范围模块
功能模块功能
独立模式否
大I/O循环时间800µs
电力消耗
0.25 W母线
内部I/O 1.3 W
致动器引起的额外功耗（电阻）[W]2.16
电气隔离
频道-巴士是
频道-频道号
认证证书
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
美国国立大学1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，第3部分
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，国际标准化组织第3版
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：A（0至45°C）
湿度：B（高达100%）
振动：A（0.7克）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC21B
温度：5-45°C
振动：0.7克
EMC：桥梁和露天甲板
KC是
安全特性
EN ISO 13849-1:2015
类别类别。3如果参数“禁用OSSD=是-警告”，
猫。4如果参数“禁用OSSD=否”
PL PL d如果参数“禁用OSSD=是-警告”，
PL e如果参数“禁用OSSD=否”
如果参数“禁用OSSD=是-警告”，DC>60%，
>如果参数“禁用OSSD=否”，则为94%
大任务时间。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 2，如果参数“禁用OSSD=是-警告”，
如果参数“禁用OSSD=否”，则SIL 3
如果参数“禁用OSSD=是-警告”，SFF>60%，
>如果参数“禁用OSSD=否”为90%
PFH/PFHd
openSAFETY接线可忽略不计
openSAFETY无线<1*10-14*每小时openSAFETY数据包数量
验证试验间隔（PT）20年
安全数字输出
EN ISO 13849-1:2015
如果参数“禁用OSSD=是-警告”，则每通道MTTFD为100年，
如果参数“禁用OSSD=否”为2500年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
如果参数“禁用OSSD=是-警告”，则每个通道的PFH/PFHd<5*10-8，
<1*10-10if参数“禁用OSSD=否”
如果参数“禁用OSSD=是-警告”，则每个通道的PFD<1*10-3，
<2*10-5if参数“禁用OSSD=否”
I/O电源
标称电压24 VDC
电压范围24 VDC-15%/+20%
集成保护反极性保护
安全数字输出
数量4
可变FET，1x正开关，1x负开关，A型，输出电平可读，开路检测
标称电压24 VDC
标称输出电流2A
总标称电流5A
输出保护请参阅“输出通道的涌入电流行为”一节。
断开感性负载时的制动电压大值。90伏直流电
通过内部电流测量进行开路检测，
输出电流<10mA：信号“CurrentOK”=假，
输出电流10至50mA：信号“CurrentOK”=未定义，
输出电流>50mA：信号“CurrentOK”=真
错误检测时间1秒
通道和母线之间的绝缘电压500Veff
峰值短路电流见“输出通道的涌入电流行为”一节。
输出关闭时的漏电流<10µA
RDS（开启）240 mΩ
开关电压I/O电源减去RDS（打开）引起的电压降
大开关频率见“输出通道的涌入电流行为”一节。
测试脉冲长度大值。500µs
两个测试脉冲之间的时间Min。49.5毫秒
大电容性负载100 nF
操作条件
安装方向
水平是
垂直是
安装海拔高度0至2000米，无限制
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向0至60°C
垂直安装方向0至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购1x安全键接线端子。
单独订购1x安全键控总线模块。
间距25+0.2mm

贝加莱B&R数字量混合模块X20SC0806
物料号:
X20SC0806
描述:
8个安全数字输入，接收电路
4个脉冲输出
可为每个通道配置软件输入滤波器
6个安全数字输出，输出类型B，0.2A，源电路
集成输出保护
该模块配备了8个安全数字输入和6个安全数字输出。其设计用于24 VDC的标称电压。
该模块可用于读取数字信号，并在PL e或SIL 3以下的安全相关应用中控制执行器。
该模块配备了可单独配置的过滤器，用于开启和关闭行为。该模块还提供用于诊断传感器线路的脉冲信号。
输出采用半导体技术设计，因此安全相关特性不取决于操作周期的数量。具有参考电位的执行器需要“高侧高侧”变体（输出类型B）（例如启用变频器上的输入）。在这种情况下，遵守布线的特别注意事项非常重要。安全的数字输出通道提供保护，防止在发生网络错误时自动重启。
该模块专为X20 12针接线端子而设计。
简短说明
I/O模块8个安全型A数字输入，4个脉冲输出，24 VDC，6个安全型B2数字输出，24 VDC，0.2 A，OSSD<10µs
一般信息
B&R ID代码0xE75A
系统要求
Automation Studio 4.0或更高版本
自动化运行时4.0或更高版本
SafeDESIGNER 3.4.0或更高版本
安全版本1.7或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件
输入是，使用LED状态指示灯和软件
停电模式
范围模块
功能模块功能
独立模式否
大I/O循环时间1ms
电力消耗
0.4 W母线
内部I/O 2.5 W
致动器引起的额外功耗（电阻）[W]
安全数字HS-HS输出1.2
脉冲输出0.8
电气隔离
频道-巴士是
频道-频道号
认证证书
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
美国国立大学1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，第3部分
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，国际标准化组织第3版
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
安全特性
EN ISO 13849-1:2015
大任务时间。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
PFH/PFHd
openSAFETY接线可忽略不计
openSAFETY无线<1*10-14*每小时openSAFETY数据包数量
验证试验间隔（PT）20年
安全数字输入
EN ISO 13849-1:2015
类别类别。当使用单独的输入通道时，
猫。4使用输入通道对（例如SI1和SI2）或2个以上输入通道时
PL PL e
直流电>94%
当使用单个输入通道时，每通道的MTTFD为100年，
使用输入通道对（如SI1和SI2）或2个以上输入通道时为2500年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL-CL-SIL 3
SFF>90%
每个通道的PFH/PFHd<1*10-10
每个通道的PFD<2*10-5
安全数字输出
EN ISO 13849-1:2015
类别类别。3如果参数“禁用OSSD=是-警告”，
猫。4如果参数“禁用OSSD=否”
PL PL d如果参数“禁用OSSD=是-警告”，
PL e如果参数“禁用OSSD=否”
如果参数“禁用OSSD=是-警告”，DC>60%，
>如果参数“禁用OSSD=否”，则为94%
如果参数“禁用OSSD=是-警告”，则每通道MTTFD为100年，
如果参数“禁用OSSD=否”为2500年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 2，如果参数“禁用OSSD=是-警告”，
如果参数“禁用OSSD=否”，则SIL 3
如果参数“禁用OSSD=是-警告”，SFF>60%，
>如果参数“禁用OSSD=否”为90%
如果参数“禁用OSSD=是-警告”，则每个通道的PFH/PFHd<5*10-8，
<1*10-10if参数“禁用OSSD=否”
如果参数“禁用OSSD=是-警告”，则每个通道的PFD<1*10-3，
<2*10-5if参数“禁用OSSD=否”
I/O电源
标称电压24 VDC
电压范围24 VDC-15%/+20%
集成保护反极性保护
安全数字输入
数量8
变体类型A
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入过滤器
硬件≤150µs
软件可在0到500毫秒之间配置
输入电路接收器
输入电压24 VDC-15%/+20%
小24 VDC时的输入电流。2mA至大3.28mA
输入电阻小值。7.33 kΩ
错误检测时间100ms
通道和母线之间的绝缘电压500Veff
切换阈值
低<5 VDC
高压>15VDC
信号源（脉冲输出或外部信号）和输入之间的线路长度大。60米无屏蔽线路
大400米，带屏蔽线
安全数字HS-HS输出
数量6
变体FET，2x正开关，B2型，输出电平可读
标称电压24 VDC
标称输出电流0.2A
总标称电流1.2A
输出保护请参阅“输出通道的涌入电流行为”一节。
断开感性负载时的制动电压大值。45伏直流电
错误检测时间1秒
通道和母线之间的绝缘电压500Veff
峰值短路电流见“输出通道的涌入电流行为”一节。
输出关闭时的漏电流<100µA
RDS（开启）5Ω
开关电压I/O电源减去RDS（打开）引起的电压降
大开关频率见“输出通道的涌入电流行为”一节。
测试脉冲长度大值。10µs
大电容性负载100 nF
接地电流损失
输出<100µA
点火电流小于200毫安
脉冲输出
数量4
变体推拉
标称输出电流50mA
输出保护过载或短路时关闭单个通道
120µs内的峰值短路电流为0.5A
短路电流15maeff
输出关闭时的漏电流为0.1mA
RDS（开启）80Ω
开关电压I/O电源减去RDS（打开）引起的电压降
总标称电流200mA
操作条件
安装方向
水平是
垂直是
安装海拔高度0至2000米，无限制
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向0至60°C
垂直安装方向0至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意：单独订购2x安全键接线端子。
单独订购1x安全键控总线模块。
间距25+0.2mm

贝加莱B&R CPU模块X20SL8101
物料号:
X20SL8101
描述:
openSAFETY管理器，多可支持280个SafeNODE
使用Automation Studio/Safe DESIGNER灵活编程
安全机器选项的创新管理（SafeOPTION）
参数和配置管理
该模块配备了SafeLOGIC功能，使其能够安全地执行在SafeDESIGNER中设计的应用程序。该模块可用于PL e或SIL 3以下的安全相关应用。
此外，该模块还协调应用程序中涉及的所有模块的安全相关通信。在此背景下，该模块还监控这些模块的配置，并在必要时向模块自动下载参数。这保证了在涉及模块更换和服务的所有场景中，从安全的角度来看，网络中的模块配置是一致和正确的。这些服务由SafeLOGIC控制器执行。
简短说明
POWERLINK接口
系统模块CPU
一般信息
B&R ID代码0xE649
系统要求
Automation Studio 4.1.6或更高版本
自动化运行时F4.09或更高版本，F4.10或更新版本，A4.23或更高
SafeDESIGNER 4.1.0或更高版本
安全版本1.7或更高版本
mapp技术包mapp安全5.7.0或更高版本
无风扇冷却
状态指示器CPU功能、POWERLINK、SafeKEY
诊断
CPU功能是，使用LED状态指示灯
POWERLINK是，使用LED状态指示灯
SafeKEY是，使用LED状态指示灯
支持
动态节点分配（DNA）是
停电模式
范围网络段
功能可编程
独立模式是
功耗5.3 W
X2X-Link电源的功耗为1.42 W
电力消耗
内部I/O 0.6 W
致动器引起的额外功耗（电阻）[W]-
电气隔离
现场总线-X2X链路是
现场总线-输入/输出是
认证证书
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
美国国立大学1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，第3部分
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，国际标准化组织第3版
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：A（0至45°C）
湿度：B（高达100%）
振动：A（0.7克）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC21B
温度：5-45°C
振动：0.7克
EMC：桥梁和露天甲板
安全特性
EN ISO 13849-1:2015
类别类别。4.
PL PL e
直流电>94%
每通道MTTFD 2500年
大任务时间。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL-CL-SIL 3
SFF>90%
每个通道的PFH/PFHd<1*10-10
PFH/PFHd
openSAFETY接线可忽略不计
openSAFETY无线<1*10-14*每小时openSAFETY数据包数量
每个通道的PFD<2*10-5
验证试验间隔（PT）20年
功能
相互沟通是
支持安全调试选项
布尔512
INT 64
UINT 64
力64
学员64
SafeMOTION支持是，取决于SafeKEY上可用的操作许可证数量
SafeMOTION轴的大数量70，取决于所用模块的数据宽度
计时精度Time*0.05+安全应用的循环时间
短任务类周期时间1ms
SafeNODE 280的大数量取决于SafeKEY上可用的操作许可证数量和可用资源
POWERLINK控制节点的大数量为100
CPU和SafeLOGIC控制器之间的数据交换
每个方向的大总数据宽度512字节
每个方向的大数据点数量
BOOL 1024
整数128
UINT 128
力64
学员64
安全域和安全域之间的数据交换
用作管理安全域是，从mapp安全5.10.0和硬件升级2.2.1.0开始
用作连接的安全域是，从mapp安全5.10.0和硬件升级2.2.1.0开始
每个方向的大总数据宽度为64字节
每个方向的大数据点总数16
每个方向的大数据点数量
布尔128
INT 16
UINT 16
力16
学员16
从mapp安全5.10.0和硬件升级2.2.1.0开始，链接的管理安全域的大数量：20
SafeDESIGNER应用的极限值
SafeDESIGNER信息窗口条目的大可用资源
FB实例4096
标记存储器262144字节
堆栈内存32768字节
安全输入数据存储器6144字节
安全输出数据存储器2048字节
标准输入数据存储器1024字节
标准输出数据存储器1024字节
标记数16382
其他SafeDESIGNER限值
功能块类型的大数量512
力变量的大数量64
具有变量状态的变量的大数量1023
输入SL/BC/X2X链路电源
输入电压24 VDC-15%/+20%
输入电流大值。零点九一
保险丝集成，不可更换
反极性保护是
输出SL/BC/X2X链路电源
标称输出功率7W
并联是
冗余操作是
过载特性防短路、临时过载
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10A，缓慢熔断
反极性保护是
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许的接触负载10A
接口
现场总线POWERLINK控制节点
变体2x屏蔽RJ45端口（集线器）
大线路长度。2个节点之间100米（分段长度）
传输速率100 Mbit/s
换乘
物理层100BASE-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
小循环时间
现场总线200µs
X2X链路200µs
总线系统之间可能同步是
操作条件
安装方向
水平是
垂直是
安装海拔高度0至2000米，无限制
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向0至60°C
垂直安装方向0至45°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
注意使用X20MK配置器订购SafeKEY和SafeLOGIC功能范围。
X20端盖板（右）包含在交付中
12针X20接线端子，安全键，包括在交付中
交付时包括SafeKEY保险
尺寸
宽度62.5+0.2mm
高度99毫米
深度75毫米
重量190克

贝加莱B&R端子排X20TB52
物料号:
X20TB52
描述:
使用推入式技术的免工具接线
使用杠杆简单松开电线
每个终端连接的标签选项
可以使用纯文本标签
标准测试探针的访问权限
可定制编码
该接线端子用于连接12个连接的X20 SafeIO模块。
一般信息
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
接线端子
引脚数量12，安全键
接线端子类型推入式端子
按触点类型推入力。10 N
电缆类型只有铜线（没有铝线！）
剥线长度7至9毫米
连接横截面
单线0.08至2.5平方毫米/28至14 AWG
细绞线0.25至2.5平方毫米/24至14 AWG
带0.25至1.5 mm²/24至16 AWG的线端套筒
带双线端套，大2x 0.75 mm²
触点之间的距离
左-右4.2毫米
高于-低于10.96毫米
电气性能
标称电压240 VAC
大电压300VAC
标称电流10 A/触点
接触电阻≤5mΩ
环境条件
温度
操作与所使用的X20模块相对应
相对湿度
操作与所使用的X20模块相对应


贝加莱B&R总线控制器模块X20HB2880
物料号:
X20HB2880
描述:
集线器扩展模块
2x集线器100 BASE-TX
POWERLINK总线控制器X20BC8083和独立集线器X20HB8880和X20HB8815配备了模块化集线器扩展。根据所使用的总线基础，还有1或2个插槽可供选择。X20HB2880集线器扩展模块可以在这些插槽中操作。
模块和网络的状态由LED指示。
简短说明
集线器2端口快速以太网集线器，用于集线器扩展
一般信息
状态指示器模块状态、总线功能
诊断
模块状态是，使用LED状态指示灯
总线功能是，使用LED状态指示灯
功耗1.17 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
接口
类型集线器扩展模块
变体2x屏蔽RJ45
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100BASE-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
集线器传播延迟0.96至1µs
电气性能
电气隔离电源与以太网隔离（IF1和IF2）
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
X20BC8083和X20HB8880的插槽集线器扩展


贝加莱B&R模拟量输入模块X67AI1323
物料号:
X67AI1323
描述:
4个模拟输入0至20mA或4至20mA
极限检测
可配置的数字输入滤波器
循环时间极短
所有通道的佳屏蔽接地
该模块配备了4个具有12位数字转换器分辨率的输入端。输入信号的范围为0至20mA或4至20mA。
简短说明
输入/输出模块4个模拟输入0至20mA或4至20mA
一般信息
B&R ID代码0x16F2
每个通道的状态指示器I/O功能、电源电压、总线功能
诊断
输入是，使用LED状态指示灯和软件
I/O电源是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输入4x M12，A编码
输入/输出电源M8，4针
电力消耗
内部I/O 3 W
X2X链路电源0.75 W
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护反极性保护
电力消耗
传感器电源大值。12瓦
模拟输入
输入0至20mA或4至20mA
输入类型差分输入
数字转换器分辨率12位
所有输入的转换时间为400µs
输出格式INT
输出格式
当前INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA
负载<300Ω
输入保护电源电压接线保护
允许的输入信号大值。±30毫安
过载时的数字值输出
超调0x0000
过冲0x7FFF
转换过程逐次逼近
大误差
增益0.1%
偏移0.05%
大增益漂移0.013%/°C
大偏移漂移0.02%/°C
共模抑制
直流电>50 dB
50赫兹>50分贝
共模范围±11 V
信道间串扰<-70 dB
非线性<0.1%
输入和总线之间的绝缘电压500Veff
20mA时的电压降通常为4.5V
输入过滤器
截止频率1kHz
斜率40 dB
传感器电源
电压输入/输出电源负压降短路保护
大500mA短路保护电压降。2伏直流电
大电流总和。零点五一
防短路是
电气性能
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
降级-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85毫米
深度42毫米
重量190克
连接扭矩
大M8。0.4牛米
M12大值。0.6牛米
贝加莱不间断电源模块5AC901.BUPS-00
