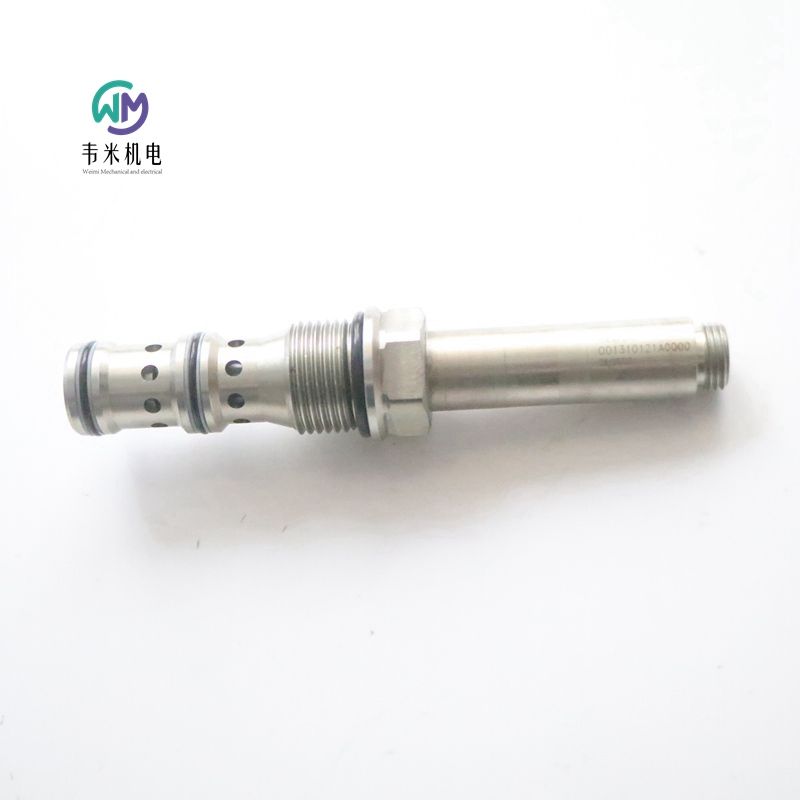

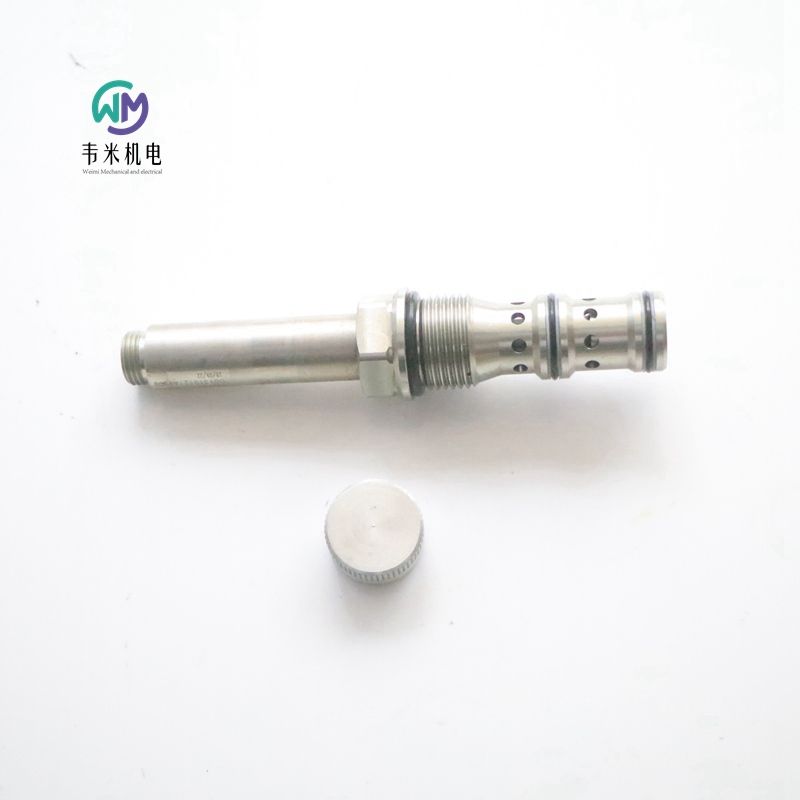

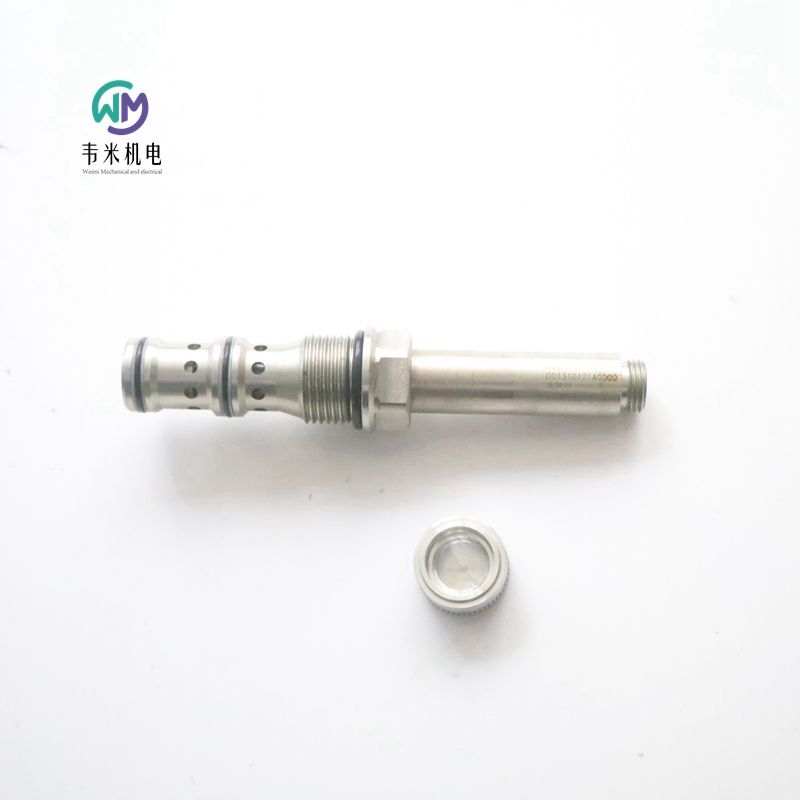

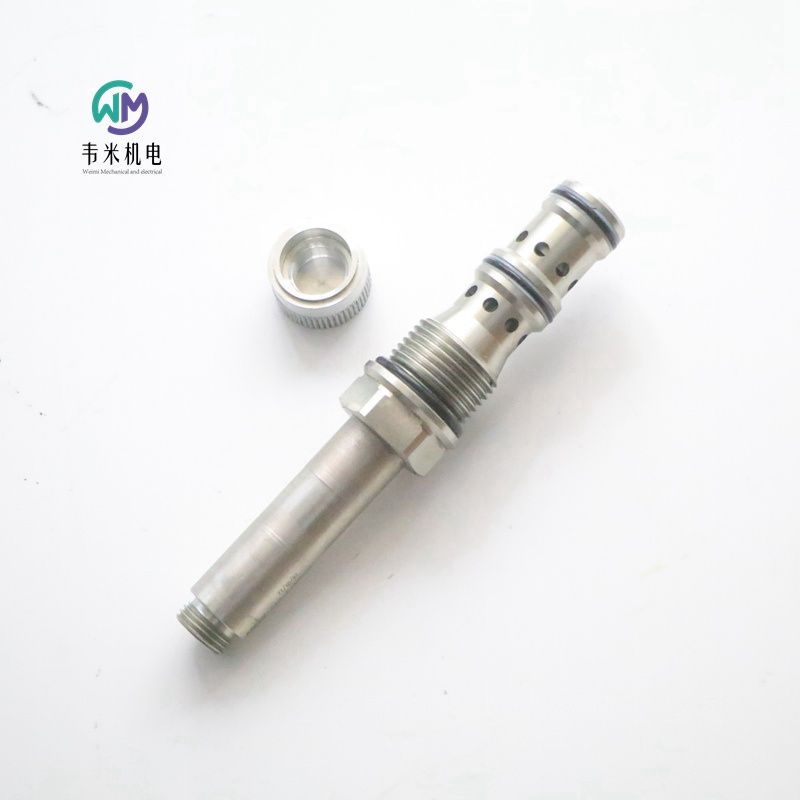

力士乐螺纹插装式电磁阀OD1310121A0000，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

力士乐REXROTH螺纹插装阀OD1310121A0000-VEDS-12A-19A/00-3210-N7
R934003616 OD1310121A0000
液压  阀门  插装阀  电磁铁，开关  螺纹插装阀 电磁阀
工作压力 315 bar (4568 psi)
流量 60 l/min (16 gpm)
插孔 CA-12A-3N
插装阀
产品系列分类    电磁驱动滑阀，直动式，3 通/2 位
产品系列类型    VEDS
产品系列    VEDS-12A-32
工作压力. [bar]    315.0
油口数量    3
体积流量 [l/min]    60.0
位置    2
阀心滑阀    滑阀类型
连接类型    拧入式插装阀
直接 - 先导式    直动式
插孔    CA-12A-3N
公称流量 [l/min]    60.0
线圈    C45
集成线圈    单独订购
密封材料    NBR
液压油    HL、HLP
产品系列    3 通
产品类型    VEDS
重量 [kg]    0.38

力士乐螺纹插装阀直动式二位三通电磁阀
标准插孔，规格10
VED-10A-32
OD.13-X-77-Y-00
OD.13=二位三通电磁阀
X=规格10/11/20/30
77=标准插头：CA-10A-3N
Y=70标准类型
  =71旋钮式手动应急操作
00=标准
一般信息
重量 0.22 (0.49)kg (lbs)
安装方向 可选
环境温度范围-线圈30w -30至60 (-22至140) ℃( °F)
液压
工作压力油口2-3 280 (4000)bar (psi)
工作压力油口1 210 (3000)bar (psi)
流量 20(6)l/min. (gpm)
大内部泄漏在210 bar (30oo psi)时测得（油粘度为46 cSt)  80 (5)cm3/min. (cu.in./min.)
流体温度范围 -20至80 (-4至176)℃(°F)
流体介质 具有润滑性能的矿物基或合成物，粘度为20至380 mm2/s (cSt)
安装扭矩 44-56 (33-41)Nm (ft-lbs)
过滤 大公称值10 um (NAS 8)lSO 4406 19/17/14
插孔 CA-10A-3N(请参阅RC18325-70)
密封套件 代码|RG10A3010530100物料号R9300o099o
密封套件线圈 代码|RG16A1PMVQ0010物料号|R934003962
电气电压类型 直流电压
电磁铁型号 S7
功耗 30w
线圈占空比 %100(请参阅RC18325-90)
公称电压-线圈30w -10 %+10 %
注意∶线圈必须单独订购。
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号
R901113686 OD131077700000-VED7I3209.77K10.70NCL625&
R901113687 OD131077710000-VED7I3209.77K10.71NCL625&
R901113690 OD132077700000-VED7I3209.77K20.70NCL625&
R901113692 OD132077710000-VED7I3209.77K20.71NCL625&
R901115704 OD133077700000-VED7I3209.77K30.70NCL625&
R901125116 OD131177700000-VED7I3209.77K11.70NCL625&
R901126890 OD131177710000-VED7I3209.77K11.71NCL625&
R901126898 OD133077710000-VED7I3209.77K30.71NCL625&

力士乐REXROTH螺纹插装阀OD131077700000-VED7I3209.77K10.70NCL625&
R901113686 OD131077700000
液压  阀门  插装阀  电磁铁，开关  螺纹插装阀
工作压力 280 bar (4060 psi)
流量 20 l/min (5 gpm)
插孔 CA-10A-3N
插装阀
产品属性
产品系列分类    电磁驱动滑阀，直动式，3 通/2 位
产品系列类型    VED
产品系列    VED-10A-32
工作压力. [bar]    280
油口数量    3
*大体积流量 [l/min]    20
位置    2
阀心滑阀    滑阀类型
直接 - 先导式    直动式
连接类型    拧入式插装阀
插孔    CA-10A-3N
公称流量 [l/min]    20
驱动类型    电磁致动开/关
线圈    S7
集成线圈    单独订购
密封材料    NBR
液压油    HL,HLP
产品系列    3 通
产品类型    VED
重量 [kg]    0.18

力士乐REXROTH电磁阀先导式，二通常闭
通用插孔，规格08
VEI-16-08A-NC
OD.15-X-18-Y-Z
OD.15=先导式二通常闭电磁阀
X=01 单向型
  =05 双向型
  =07 单向型，带过滤器
  =31 双向型
  =03 双向型
  =09 单向型
18=通用插孔 CA-08A-2N
Y=A 标准
   =B 旋钮型手动应急操作
   =E 拉动型手动应急操作
   =F 手操作拉动型手动应急操作
Z=0 带丁晴橡胶密封件
  =8 带丁晴橡胶密封件和额外的弹簧，仅适用于03、05、31
  =V 带氟橡胶密封件
  =P 带丁晴橡胶密封件和保护帽，用于旋钮型手动应急操作
  =T 带Viton密封件和保护帽，用于旋钮型手动应急操作
技术数据
新的 VEI-16 系列使用全新的电磁铁理念，实现出色的性能，让插件能够在恶劣的环境下工作。阀体还加入了的液压部件设计，具有出色的液压性能。
技术数据
概述
重量 0.15 kg (0.33 lb)
安装方向 可选
环境温度范围 -30 至 90 °C（-22 至 194 °F）
液压
工作压力 350 bar (5000 psi)
流量范围 0.5 - 40 l/min (0.1 - 11 gpm)
疲劳周期寿命 在 350 bar 时 2 百万个周期;在 420 bar 时 150000 个周期
大内部泄漏： X= 01、05、07 时 5 滴/分钟;X= 31、03、09 时 20 滴/分钟
切换时间 打开 ≤ 50 ms;关闭 ≤ 100 ms
流体温度范围 -20 至 80 °C（-4 至 176 °F）
流体介质：具有润滑性能的矿物基或合成物，粘度为 20 至 380 mm2/s (cSt)
安装扭矩 39 - 51 Nm (29 - 38 ft-lb)
建议油液过滤精度 大公称值 10 µm ；(NAS 8) ISO 4406 19/17/14
MTTFd 150 年
插孔 CA-08A-2N
X=01,05,07 时的密封套件 物料号R901101437
X=31,03,09 时的密封套件 物料号R901101544
密封套件线圈和标准帽 物料号R930067869
密封套件线圈和保护帽仅用于 Y=D 的情况 物料号R930067870
电气
电压类型 直流电压
线圈类型 D36
功耗 20 W
注意：线圈必须单独订购
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号：
R930058697 OD150118A000000-VEI-016-NC-08A-A-01-0000
R930058427 OD150518A000000-VEI-016-NC-08A-A-05-0000
R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

力士乐REXROTH螺纹插装阀
电磁阀先导式提升阀
双向常闭
普通空腔，尺寸08
VEI-16-08A-NC
OD.15 - X - 18 - Y - Z - W
技术数据
新的VEI-16系列采用了一种新的电磁阀概念，提供了卓越的性能，使阀芯能够在恶劣的环境中工作。Cartridges还采用了的液压部件设计，提供了的液压性能。
说明：
在低流量功能或低容量执行机构的情况下，特别建议使用W=000T快速响应版本的VEI-16-08A。对于低流量、低容量功能、低容量执行器，也建议使用直动式电磁阀（VEDT-16-08A）。
技术数据
全体的
重量0.15千克（0.33磅）
安装方向无限制
储存环境温度范围-40至100°C（-40至212°F）
工作环境温度范围
-30至90°C（-22至194°F），W=0000
-30至75°C（-22至167°F），W=000T
盐雾试验
DIN EN ISO 9227:2017-07
500小时
工作压力350巴（5000磅/平方英寸）
流量范围
对于W=0000，0.5-40 l/min（0.1-11 gpm）
对于W=000T，0.5-30 l/min（0.1-8 gpm）
疲劳循环寿命
350巴时200万次循环420巴时150000次循环
内部泄漏：
5滴/分钟，X=01、05、07
20滴/分钟，X=31,03,09
W的切换时间=0000
打开≤50ms
闭合≤100 ms
W=000T的切换时间
打开≤50ms
闭合≤50ms
流体温度范围-20至80°C（-4至176°F）
流体：矿物基或合成材料，在粘度为20至380 mm2/s（cSt）时具有润滑性能
安装扭矩35-43 Nm（26-32 ft-lbs）
建议的流体污染程度
标称值10µm（NAS 8）ISO 4406 19/17/14
MTTFD 150年
空腔CA-08A-2N
X=01、05、07的密封套件
代码RG08A2010520100
材料编号R901101437
X=31,03,09的密封套件
代码RG08A2010530100
材料编号R901101544
密封套件线圈和标准盖
代码RG02Z0010000100
材料编号R930067869
密封套件线圈和保护帽仅适用于Y=D
代码RG03Z0010000100
材料编号R930067870
与电有关的
电压类型直流电压
D36型线圈
对amb.temp的电压公差。参见特性曲线
功耗20 W
注：线圈必须单独订购
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号：
R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000

力士乐REXROTH螺纹插装阀
R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000
R901082015 OD1531183AS000
电磁驱动 2 通座阀，先导式
旋入插装阀
工作压力350巴（5000磅/平方英寸）
流量40 l/min（11 gpm）
拧入孔CA-08A-2N
产品属性
产品系列分类    电磁阀先导式提升阀2通
产品系列类型    VEI
端口数    2.
压力[bar]    350
流量[l/min]    40
位置    2.
正常位置    常闭
滑阀提升阀    提升阀类型
连接类型    旋入插装阀
直接-先导式    先导式操作
拧入孔    CA-08A-2N
标称流量【l/min】    40
驱动类型    电磁阀启动打开/关闭
线圈    D36
线圈集成    另行订购
密封材料    NBR
液压油    HL，HLP
产品类型    VEI
产品系列    二通阀
重量[kg]    0.15

力士乐REXROTH螺纹插装阀040501008502000-DRFN-10A-02
R901096072 040501008502000
液压  阀门  插装阀  流量控制  螺纹插装阀
工作压力 350 bar (5000 psi)
流量 3 l/min (0.8 gpm)
插孔 CA-10A-4N
插装阀
产品系列分类    分流阀和集流阀
产品系列类型    DRFN
产品系列    DRFN-10A
工作压力. [bar]    350.0
油口数量    3
体积流量 [l/min]    3.0
连接类型    拧入式插装阀
直接 - 先导式    先导式
插孔    CA-10A-4N
公称流量 [l/min]    3.0
密封材料    NBR
液压油    HL
HLP
产品系列    分流阀和集流阀
产品类型    DRFN
重量 [kg]    0.28

力士乐REXROTH螺纹插装阀
R930053928 04050200270900A-DRFN-16A-09
分流阀和集流阀
旋入式阀门
工作压力350巴（5000磅/平方英寸）
流速80 l/min（21 gpm）
拧入孔CA-16A-4N
产品特性
产品系列的分类
分流阀和集流阀
产品系列类型 DRFN
连接数 3.
压力[bar] 350.
体积流量[l/min] 80
连接类型 旋入式阀
直接预控 预转向
拧入孔 CA-16A-4N
额定流量【l/min】 80
密封材料 NBR
压力流体 HLP，HLP
产品类型 DRFN
产品系列 分流阀和集流阀
重量[kg] 0.41

力士乐REXROTH螺纹插装阀
直动式溢流阀，阀座设计
提升阀类型
力士乐机械插装阀
溢流阀
VSBN-08A
04.11.49 - X - 56 - Z
直动式导向提升阀类型
通用插孔，尺寸 08
工作压力 350 bar
流量 20 l/min
描述
流量从1到2被阻断，直到压力增加以满足所选的阀门设置，将提升阀从阀座提升，并允许安全流量通过端口2到达油箱。端口2处的压力会增加阀的安全设置。Bosch Rexroth机油控制提升阀设计可增强所有流量和压力下的稳定性。
技术数据
工作压力
端口1（P）
350巴（5000磅/平方英寸）
允许的压力
端口2（T）
140巴（2000巴）
流量20 l/min（5.3 gpm）
内部泄漏15滴/分钟。
流体温度范围-30至100°C（-22至212°F）
安装扭矩34-41 Nm（25-30 ft-lbs）
重量0.09千克（0.2磅）
型腔CA-08A-2N（见数据表18325-70）
线体和标准部件
MTTFd 150年见数据表18350-51
密封套件
代码：RG08A2010520100
材料编号：R901101437
流体
在粘度为10至500 mm2/s（cSt）时具有润滑性能的矿物基或合成材料
建议的流体污染程度
标称值为10µm（NAS 8）/ISO 4406 19/17/14
安装位置无限制
力士乐REXROTH螺纹插装阀减压阀订货号和型号：
R901113598 041149035605000-VSBN-08A-05
R901097728 041149035620000-VSBN-08A-20


力士乐REXROTH螺纹插装阀 041149035635000-VSBN-08A-35
直动式溢流阀，阀座设计
R901091914 041149035635000
旋入式阀门
工作压力350巴（5000磅/平方英寸）
流速20 l/min（5 gpm）
拧入孔CA-08A-2N
产品特性
产品系列的分类
直接控制减压阀，阀座设计
产品系列类型 VSBN
连接数 2.
压力[bar] 350.
体积流量[l/min] 20
正常位置 关闭，无电
阀锥阀
连接类型 旋入式阀
直接预控 直接控制
拧入孔 CA-08A-2N
额定流量【l/min】 20
可调压力范围[bar] 175-350
压力设置[bar] 350.
压力预设 压力预设
调整选项 无泄漏六角凹头螺钉
密封材料 NBR
压力流体 HLP，HLP
产品类型 VSBN
产品系列 溢流阀
重量[kg] 0.094

力士乐REXROTH螺纹插装阀
溢流阀
VSBN-10A
04.11.55 - X - 85 - Z
直动式导向提升阀类型
通用插孔，尺寸 10
工作压力 350 bar
流量 50 l/min
R901191831 041155038505000-VSBN-10A-05
R901115702 041155038535000-VSBN-10A-35

力士乐REXROTH螺纹插装阀041155038505000-VSBN-10A-05
R901191831 041155038505000
液压  阀门  插装阀  压力控制  螺纹插装阀
工作压力 350 bar (5000 psi)
流量 50 l/min (13 gpm)
插孔 CA-10A-2N
插装阀
产品系列分类    直动式溢流阀，阀座设计
产品系列类型    VSBN
产品系列    VSBN-10A
油口数量    2
工作压力. [bar]    350
体积流量 [l/min]    50
正常位置    常闭
阀心滑阀    阀座设计
连接类型    拧入式插装阀
直接 - 先导式    直动式
插孔    CA-10A-2N
公称流量 [l/min]    50
可调节压力范围 [bar]    5-70
压力设置 [bar]    50
压力预设    带压力预设
调整选项    无泄漏内六角螺钉
密封材料    NBR
液压油    HL,HLP
产品系列    卸载
产品类型    VSBN
重量 [kg]    0.19


力士乐REXROTH螺纹插装阀 041155038535000-VSBN-10A-35
直动式溢流阀，阀座设计
R901115702 041155038535000
旋入式阀门
工作压力350巴（5000磅/平方英寸）
流速50 l/min（13 gpm）
旋入孔CA-10A-2N
产品特性
产品系列的分类
直接控制减压阀，阀座设计
产品系列类型 VSBN
压力[bar] 350.
连接数 2.
体积流量[l/min] 50
正常位置 关闭，无电
阀锥阀
连接类型 旋入式阀
直接预控 直接控制
拧入孔 CA-10A-2N
额定流量【l/min】 50
可调压力范围[bar] 175-350
压力设置[bar] 350.
压力预设 压力预设
调整选项 无泄漏六角凹头螺钉
密封材料 NBR
压力流体 HLP，HLP
产品系列 溢流阀
产品类型 VSBN
重量[kg] 0.187


力士乐REXROTH螺纹插装阀
卸压阀，直接作用提升阀型差速区域，特殊空腔，004-VSD-350
描述
流量从2到1被阻断，直到压力增加以满足所选的阀门设置，将提升阀从阀座提升，并允许安全流量通过1到达油箱。1处的压力增加了阀的安全设置。稳定的提升阀设计和硬化阀座的结合提供了卓越的响应、滞后和泄漏特性。
技术数据
工作压力
端口2（P）
210巴（3000磅/平方英寸）
允许的压力
端口1（T）
140巴（2000磅/平方英寸）
流量350 l/min（93 gpm）
内部泄漏1）15滴/分钟。
流体温度范围-30至100°C（-22至212°F）
安装扭矩245-264 Nm（181-196 ft-lbs）
重量1.5公斤（3.3磅）
特殊型腔004
线体和标准部件
密封套件代码：RG004020520100
材料编号：R930001696
流体
在粘度为10至500 mm2/s（cSt）时具有润滑性能的矿物基或合成材料
建议的流体污染程度
标称值为10µm（NAS 8）/ISO 4406 19/17/14
安装位置无限制
德国力士乐REXROTH螺纹插装阀卸压阀订货号和型号：
R930000377 04150403990500A-VSD-350-05-A
R930006718 041503929935000-VSD-250-35-92

力士乐REXROTH螺纹插装阀041523038510000-VSDN-10A-10
R930005643 041523038510000
液压  阀门  插装阀  压力控制  螺纹插装阀 溢流阀
工作压力 350 bar (5000 psi)
流量 120 l/min (32 gpm)
插孔 CA-10A-2N
插装阀
产品系列分类    溢流阀，直动式，阀座设计，差速器区
产品系列类型    VSDN
产品系列    VSDN-10A
工作压力. [bar]    350.0
油口数量    2
体积流量 [l/min]    120.0
正常位置    常闭
阀心滑阀    阀座设计
直接 - 先导式    直动式
连接类型    拧入式插装阀
插孔    CA-10A-2N
公称流量 [l/min]    120.0
可调节压力范围 [bar]    35-140
压力设置 [bar]    100
压力预设    带压力预设
调整选项    无泄漏内六角螺钉
密封材料    NBR
液压油    HL、HLP
产品类型    VSDN
重量 [kg]    0.25

力士乐REXROTH螺纹插装阀041523038535000-VSDN-10A-35
R930005644 041523038535000
溢流阀，直动式，阀座设计，差速器区
旋入式阀门
工作压力350巴（5000磅/平方英寸）
流速120 l/min（32 gpm）
旋入孔CA-10A-2N
产品特性
产品系列的分类
减压阀，直接控制，阀座设计，差动表面
产品系列类型    VSDN
压力[bar]    350.
连接数    2.
体积流量[l/min]    120
正常位置    关闭，无电
阀锥阀
连接类型    旋入式阀
直接预控    直接控制
拧入孔    CA-10A-2N
额定流量【l/min】    120
可调压力范围[bar]    100-350
压力设置[bar]    350.
压力预设    压力预设
调整选项    无泄漏六角凹头螺钉
密封材料    NBR
压力流体    HLP，HLP
产品系列    减压阀
产品类型    VSDN
重量[kg]    0.245
