贝加莱伺服驱动器进线滤波器8BVF0880H000.000-1，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

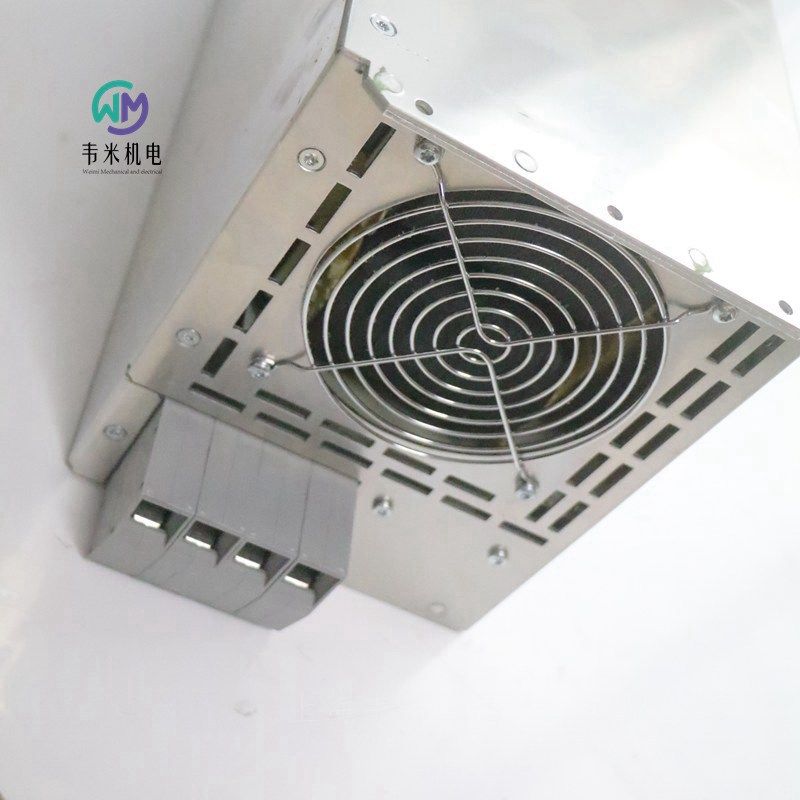

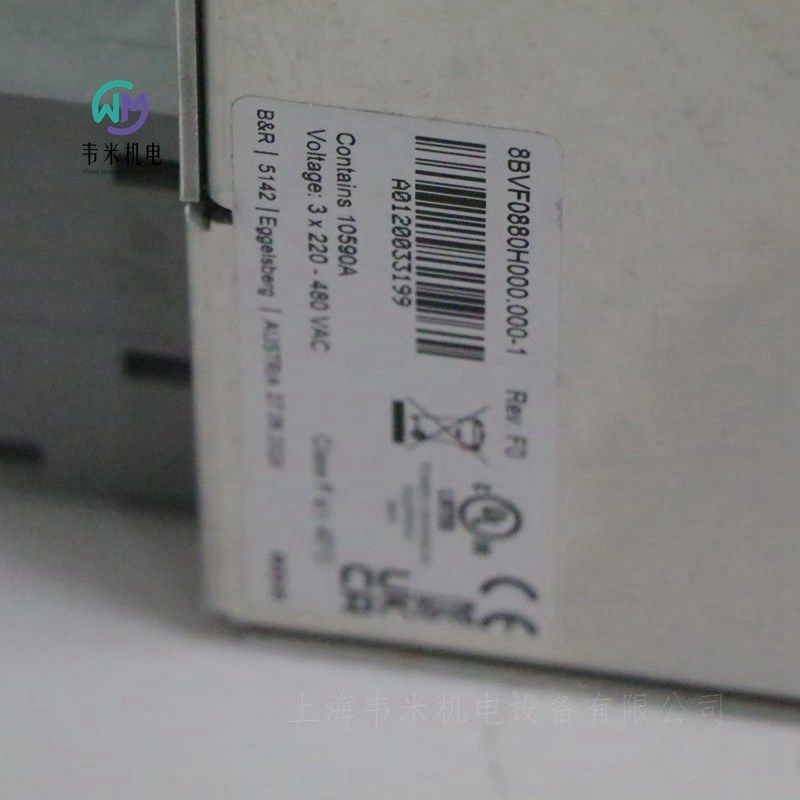

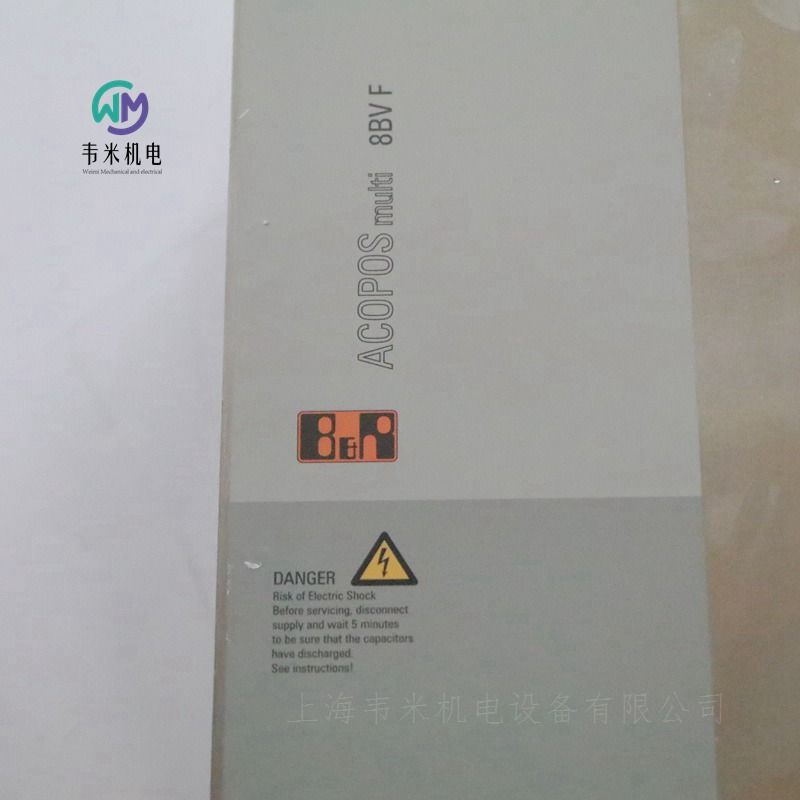

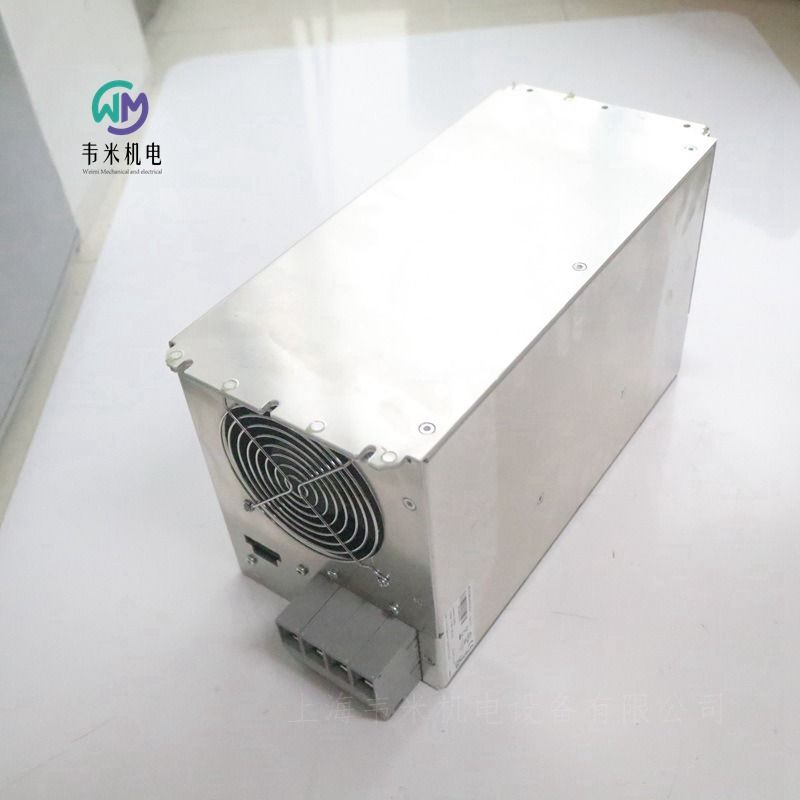

贝加莱B&R伺服驱动器进线滤波器8BVF0880H000.000-1
运动控制；ACOPOSmulti伺服驱动器；进线滤波器
物料号:
8BVF0880H000.000-1
描述:
宽电源输入电压范围
适合ACOPOSmulti 8BVP电源模块
符合CISPR11第2组A类限值
ACOPOS多线滤波器，90 A，480 V
一般信息
冷却和安装类型壁挂式
认证
CE是
UKCA是
CRA（网络弹性法案）不适用
UL标准E225616
电力转换设备
KC是
电源连接
允许的网络配置TT、TN
电源输入电压3x 220至3x 480 VAC±10%
频率50/60 Hz±4%
分配给电源模块8BVP0880HC00.00x-1
8BVP0880HW00.00x-1
持续电流90Aeff
峰值电流<10s 180 Aeff
从40°C开始，环境温度下的连续电流每°C减少1埃
根据安装高度减少连续电流
从海拔1000米7.2 Aeff开始
标称电流为980 W时的功耗
符合EN 61800-3 C3类的集成线路滤波器是
变体
L1、L2、L3、PE和L1´、L2´、L3´、PE馈通端子
PE编号
屏蔽连接
电源上没有
在设备上是
端子连接横截面
柔性细绞线
带10至50平方毫米的线端套筒
批准数据
UL/C-UL-US 6至1/0 AWG
CSA 6至1/0 AWG
屏蔽连接的终端电缆横截面尺寸为32至50毫米
风扇连接器
连接电压24 VDC
运行时的功耗（PFan8BVF…）8.25 W
变体
F+、F-连接器
端子连接横截面
柔性细绞线
带0.25至2.5平方毫米的线端套筒
批准数据
UL/C-UL-US 30至12 AWG
CSA 28至12 AWG
温度传感器连接
变体
T+、T-连接器
端子连接横截面
柔性细绞线
带0.25至2.5平方毫米的线端套筒
批准数据
UL/C-UL-US 30至12 AWG
CSA 28至12 AWG
电学性质
放电电容14.1µF
运行条件
允许的安装方向
垂直悬挂是
水平，面朝上是
水平站立否
安装海拔高度
标称0至500米
4000米
污染程度符合EN 61800-5-1 2（非导电污染）
根据EN 61800-5-1 III的过电压类别
防护等级符合EN 60529 IP20
环境条件
温度
行动
标称5°C至40°C
55°C
储存温度-25°C至55°C
运输-25°C至70°C
相对湿度
手术5%至85%
储存5%至95%
运输值。40°C时为95%
力学性能
维度
宽度175毫米
高度436毫米
深度212毫米
重量23.5公斤

贝加莱ACOPOS multi模块化驱动系统
贝加莱无源进线滤波器
8B0F0160H000.A00-1
8B0F0300H000.000-1
8B0F0550H000.000-1
贝加莱进线滤波器
8BVF0220H000.000-1
8BVF0440H000.001-2
8BVF0880H000.000-1
贝加莱再生线圈
8BVR0220H000.100-1
8BVR0440H000.100-2
8BVR0440H000.101-2
8BVR0880H000.100-1
8BVR1650H000.100-1

贝加莱B&R产品：触摸屏、伺服电机，伺服驱动器、插入式模块，逆变模块，CPU模块、总线控制器、接口模块、通信模块、冗余系统系统模块、数字量输入模块，数字量输出模块，模拟量输入模块，模拟量输出模块、混合模块、电机模块、计数模块、温度测量模块、电源模块、总线模块、端子排、电缆、CF卡等

贝加莱B&R伺服驱动器安装板8B0M0140HW00.000-1
运动控制；ACOPOSmulti伺服驱动器；安装板；柜内安装
物料号:
8B0M0140HW00.000-1
描述:
开创性的配电系统
电源和辅助电源的综合分配
防震
可选插槽
ACOPOSmulti安装板，带背板，14个插槽，AS，壁挂式，75平方毫米和22平方毫米，完整
一般信息
插槽数量14
冷却和安装类型壁挂式
认证
CE是
UKCA是
CRA（网络弹性法案）不适用
UL标准E225616
电力转换设备
直流母线连接
电压
标称750 VDC
持续功率200 kW
根据安装高度降低连续功率
从海拔500米开始，每1000米20千瓦
横截面
DC+，DC-72平方毫米
PE 72平方毫米
24 VDC辅助电源
电压25 VDC±1.6%
连续功率1500W
每个插槽的功耗（PFan8B0M…）8.25 W
根据安装高度降低连续功率
从海拔500米开始，每1000米150瓦
横截面
24 VDC，COM 21.3平方毫米
运行条件
允许的安装方向
垂直悬挂是
水平，面朝上是
水平站立否
安装海拔高度
标称0至500米
4000米
污染程度符合EN 61800-5-1 2（非导电污染）
根据EN 61800-5-1 III的过电压类别
安装表面的平整度整个安装表面平整度为1mm
防护等级符合EN 60529 IP20
环境条件
温度
行动
标称温度为5至40°C
55°C
储存温度-25至55°C
运输-25至70°C
相对湿度
手术5%至85%
储存5%至95%
运输值。40°C时为95%
力学性能
维度
宽度749毫米
高度385毫米
深度13.5毫米
重量7.4公斤

贝加莱B&R伺服驱动器无源电源模块8B0P0220HC00.001-1
运动控制；ACOPOSmulti伺服驱动器；无源电源模块；冷却板或穿墙式安装
物料号:
8B0P0220HC00.001-1
描述:
宽输入电压范围
外部制动电阻器的集成连接
被动电机短路制动器
ACOPOS多电源模块无源，22 A，AS，冷板或直通安装，无源电机短路制动
一般信息
注集成无源电机短路制动器
B&R ID代码0xA987
支持
动态节点分配（DNA）是
冷却和安装类型冷板或直通安装
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
UL标准E225616
电力转换设备
KC是
电源连接
网络配置TT、TN-S、TN-C-S
电源输入电压3x 380至3x 500 VAC±10%
频率50/60 Hz±4%
安装负载。15.6千伏安
连续功率的功耗约为。130瓦
400 VAC时的浪涌电流为10 A
开启间隔>120秒
可充电直流母线电容取决于电源电压
400伏交流电14.4华氏度
480伏交流电10毫伏
符合EN 61800-3 C3类的集成线路滤波器
集成再生节流阀否
再生否
功率因数校正（PFC）否
线路保险丝值。66 A（符合IEC 60269-1或CC、J、T级的gG保险丝）
55 A（断路器符合EN 60947-2或UL 489）
变体
L1、L2、L3、PE连接器
PE M5螺栓
屏蔽连接是
端子连接横截面
柔性细绞线
带0.5至16平方毫米的线端套筒
批准数据
UL/C-UL-US 20至6 AWG
CSA 20至6 AWG
屏蔽连接的终端电缆横截面尺寸为23至35毫米
直流母线连接
电压
标称537至707 VDC
连续功率8 kW
根据电源输入电压降低连续功率
电源输入电压<3x 400 VAC 20 W/V*（400 V-电源输入电压）
根据安装高度降低连续功率
从海拔500米开始，每1000米0.8千瓦
根据冷却方法减少连续功率
峰值功率输出（电源）24 kW
持续供电的功耗准备中
直流母线电容660µF
保护措施
过载保护是
短路和接地故障保护否
ACOPOS多背板变体
24 VDC电源
输入电压25 VDC±1.6%
输入电容23.5µF
功耗12W
ACOPOS多背板变体
电机抱闸连接
端子连接横截面
柔性细绞线
带0.5至6平方毫米的线端套筒
批准数据
UL/C-UL-US 20至6 AWG
CSA 20至6 AWG
制动电阻
峰值功率输出40 kW（1秒）
连续功率3kW
制动电阻12Ω
内置保险丝额定电流30A（快速作用）
变体
RB+、RB-、PE连接器
屏蔽连接是
屏蔽连接的终端电缆横截面尺寸为23至35毫米
保护措施
过载保护是
短路和接地故障保护是（通过外部可更换的熔断器提供RB+）
电学性质
放电电容0.9µF
能源效率（IE分类）
相对于连续视在功率的功耗IE2（10；25）0.2%
IE2（50；25）0.3%
IE2（10；50）0.2%
IE2（50；50）0.3%
IE2（90；50）0.6%
IE2（10；100）0.3%
IE2（50；100）0.6%
IE2（90；100）1.3%
待机模式下的标称损耗为6 W
运行条件
允许的安装方向
垂直悬挂是
水平，面朝上是
水平站立否
安装海拔高度
标称0至500米
4000米
污染程度符合EN 61800-5-1 2（非导电污染）
根据EN 61800-5-1 III的过电压类别
防护等级符合EN 60529 IP20
环境条件
温度
行动
标称温度为5至40°C
55°C
储存温度-25至55°C
运输-25至70°C
相对湿度
手术5%至85%
储存5%至95%
运输值。40°C时为95%
力学性能
维度
宽度106.5毫米
高度317毫米
深度
冷板212毫米
贯穿式安装209毫米
重量约 4.7公斤
模块宽度2

贝加莱B&R电容模块8B0K3630HC00.001-1
运动控制；ACOPOSmulti伺服驱动器；电容模块；冷却板或穿墙式安装
物料号:
8B0K3630HC00.001-1
描述:
用于缓冲直流母线
与ACOPOS多驱动系统无缝集成
充电电路
ACOPOS多电容器模块，3630µF，AS，冷板或直通安装，充电电路
一般信息
冷却和安装类型冷板或直通安装
模块的数量取决于电源模块
8B0P0x0准备中
8BVP0220准备中
8BVP0440准备中
8BVP0880准备中
8BVP1650准备中
启动时间（CR_OK输入高到CR_OK输出高）类型。500毫秒
切断延迟（CR_OK输入低到CR_OK输出低）类型。3毫秒
认证
CE是
UKCA是
CRA（网络弹性法案）不适用
UL标准E225616
电力转换设备
电源连接
开机间隔
电源输入电压3x 400 VAC准备中
电源输入电压3x 480 VAC准备中
直流母线连接
电压
低235 VDC
标称750 VDC
设备功率下的功耗准备中
直流母线电容3630µF
ACOPOS多背板变体
24 VDC电源
输入电压25 VDC+1.6%/-20%
输入电容28.2µF
功耗8W
ACOPOS多背板变体
报警触点
数量2
类型
报警触点1常闭触点
报警触点2常开触点
电气隔离
报警触点-ACOPOS多模块是
报警触点-报警触点是
标称电压30VDC
电流1A
切换延迟。5毫秒
切换周期数100000
保护
防过载编号
防短路否
运行条件
允许的安装方向
垂直悬挂是
水平，面朝上是
水平站立否
安装海拔高度
标称0至500米
4000米
污染程度符合EN 61800-5-1 2（非导电污染）
根据EN 61800-5-1 III的过电压类别
防护等级符合EN 60529 IP20
环境条件
温度
行动
标称温度为5至40°C
55°C
储存温度-25至55°C
运输-25至70°C
相对湿度
手术5%至85%
储存5%至95%
运输值。40°C时为95%
力学性能
维度
宽度106.5毫米
高度317毫米
深度
冷板212毫米
贯穿式安装209毫米
重量5.1公斤
模块宽度2

贝加莱B&R伺服驱动器逆变器模块（单轴模块）冷却板或穿墙式安装
物料号:
8BVI0220HCS0.000-1
描述:
集成不受控制的静止和安全停止
电机固定制动器和温度传感器的集成连接
ACOPOSmulti插件模块的2个插槽
ACOPOS多逆变器模块，22 A，AS，冷板或直通安装
一般信息
B&R ID代码0xA168
支持
动态节点分配（DNA）是
冷却和安装型冷板或直通安装
插入式模块插槽2
认证
CE是
UKCA是
功能安全是
UL cULus E225616
功率转换设备
EAC是
KC是
直流母线连接
电压
标称750 VDC
连续功耗16.2kW
功耗取决于开关频率
开关频率5 kHz[0.13*IM²+5.5*IM+40]W
开关频率10 kHz[0.43*IM²+3.7*IM+110]W
开关频率20 kHz[1.4*IM²+1.97*IM+230]W
直流母线电容495µF
变体ACOPOSmulti背板
24 VDC电源
输入电压25 VDC±1.6%
输入电容32.9µF
功耗20 W+PSLOT1+PSLOT2+P24 V Out+PHolding Brake
变体ACOPOSmulti背板
24 VDC输出
数量2
输出电压
直流母线电压（UDC）：260至315 VDC 25 VDC*（UDC/315）
直流母线电压（UDC）：315至800 VDC 24 VDC±6%
保险丝保护250 mA（慢速熔断）电子，自动复位
电机连接
数量1
每个电机连接的连续功率16 kW
每个电机连接的连续电流22 Aeff
根据开关频率和安装类型减少连续电流
开关频率5 kHz
冷板安装无减少
贯穿安装无减少
开关频率10 kHz
冷板安装0.5 A/K（从49°C开始）
通过安装0.39 A/K（从26°C开始）
开关频率20 kHz
冷板安装0.36 A/K（从5°C开始）
通过安装0.15 A/K（从-59°C开始）
持续电流的减少取决于安装高程
从海拔500米开始，每1000米2.2埃
峰值电流55 Aeff
标称开关频率5 kHz
可能的开关频率5/10/20 kHz
符合IEC TS 60034-25:2004限值曲线A的连接电机的绝缘应力
保护措施
过载保护是
短路和接地故障保护是
输出频率598 Hz
变种
U、 V、W、PE连接器
屏蔽连接是
端子连接横截面
柔性细绞线
带0.5至6 mm²的电线端套
批准数据
UL/C-UL-US 20至8 AWG
CSA 20至8 AWG
屏蔽连接的终端电缆横截面尺寸12至22 mm
取决于开关频率的电机线路长度
开关频率5 kHz 25 m
开关频率10 kHz 25 m
开关频率20 kHz 25 m
电机固定制动器连接
数量1
输出电压24 VDC+5.8%/-0%
每个连接的持续电流4.2 A
内阻0.15Ω
灭绝潜力约。30伏
每次开关操作的消光能量3 W
开关频率0.5 Hz
保护措施
过载和短路保护是
开路监测是
欠电压监测是
开路监测的响应阈值大约。零点五一
欠压监测的响应阈值24 VDC+0%/-4%
启用输入
数量2
电路接收器
电气隔离
输入-逆变器模块是
输入-输入是
输入电压
标称24 VDC
30 VDC
额定电压下的输入电流约。30毫安
切换阈值
低<5 V
高>15 V
标称输入电压下的开关延迟
启用1→ 0，PWM关闭值。20.5毫秒
启用0→ 1，准备PWM值。100µs
与地电位值相比的调制。±38伏
OSSD信号连接允许
测试脉冲长度：500µs
触发器输入
数量2
电路接收器
电气隔离
输入-逆变器模块是
输入-输入是
输入电压
标称24 VDC
30 VDC
切换阈值
低<5 V
高>15 V
额定电压下的输入电流约。10毫安
切换延迟
上升沿52µs±0.5µs（数字滤波）
下降沿53µs±0.5µs（数字滤波）
与地电位值相比的调制。±38伏
温度传感器连接
数量1
电阻范围500Ω至5 kΩ
电气特性
放电电容0.22µF
操作条件
允许的安装方向
垂直悬挂是
水平，面朝上是的
水平站立否
海平面以上安装高程
标称0至500米
4000m
根据EN 61800-5-1 2的污染程度（非导电污染）
根据EN 61800-5-1 III的过电压类别
防护等级符合EN 60529 IP20
环境条件
温度
活动
标称5至40°C
高55°C
储存-25至55°C
运输-25至70°C
相对湿度
操作5至85%
存储量5%至95%
运输量。40°C时为95%
机械性能
尺寸
宽度106.5毫米
高度317 mm
深度
冷板212 mm
贯穿安装209 mm
重量约。3.9千克
模块宽度2

贝加莱B&R伺服驱动器逆变模块（单轴模块）柜内安装
物料号:
8BVI0330HWS0.000-1
描述:
不受控制的停车和集成的安全停车
电机固定制动器和温度传感器的集成连接
ACOPOSmulti插件模块的2个插槽
ACOPOS多逆变器模块，33 A，AS，壁挂式
一般信息
B&R ID代码0xAD78
支持
动态节点分配（DNA）是
冷却和安装型壁挂式
插入式模块插槽2
认证
CE是
UKCA是
功能安全是
UL cULus E225616
功率转换设备
EAC是
KC是
直流母线连接
电压
标称750 VDC
连续功耗24.4 kW
功耗取决于开关频率
开关频率5 kHz[0.07*IM²+7.3*IM+40]W
开关频率10 kHz[0.2*IM²+111*IM+130]W
开关频率20 kHz[1.85*IM²+3.8*IM+300]W
直流母线电容990µF
变体ACOPOSmulti背板
24 VDC电源
输入电压25 VDC±1.6%
输入电容32.9µF
功耗25 W+PSLOT1+PSLOT2+P24 V Out+PHolding Brake
变体ACOPOSmulti背板
24 VDC输出
数量2
输出电压
直流母线电压（UDC）：260至315 VDC 25 VDC*（UDC/315）
直流母线电压（UDC）：315至800 VDC 24 VDC±6%
保险丝保护250 mA（慢速熔断）电子，自动复位
电机连接
数量1
每个电机连接的连续功率24 kW
每个电机连接的连续电流33 Aeff
根据开关频率减少连续电流
开关频率5 kHz 1.57 A/K（从40°C开始）
开关频率10 kHz 0.5 A/K（从-10°C开始）
开关频率20 kHz 0.36 A/K（从-77°C开始）
持续电流的减少取决于安装高程
从海拔500米开始，每1000米3.3埃
峰值电流83 Aeff
标称开关频率5 kHz
可能的开关频率5/10/20 kHz
符合IEC TS 60034-25:2004限值曲线A的连接电机的绝缘应力
保护措施
过载保护是
短路和接地故障保护是
输出频率598 Hz
变种
U、 V、W、PE连接器
屏蔽连接是
端子连接横截面
柔性细绞线
带0.5至16 mm²的电线端套
批准数据
UL/C-UL-US 20至6 AWG
CSA 20至6 AWG
屏蔽连接的终端电缆横截面尺寸23至35 mm
取决于开关频率的电机线路长度
开关频率5 kHz 25 m
开关频率10 kHz 25 m
开关频率20 kHz 25 m
电机固定制动器连接
数量1
输出电压24 VDC+5.8%/-0%
每个连接的持续电流4.2 A
内阻0.15Ω
灭绝潜力约。30伏
每次开关操作的消光能量3 W
开关频率0.5 Hz
保护措施
过载和短路保护是
开路监测是
欠电压监测是
开路监测的响应阈值大约。零点五一
欠压监测的响应阈值24 VDC+0%/-4%
启用输入
数量2
电路接收器
电气隔离
输入-逆变器模块是
输入-输入是
输入电压
标称24 VDC
30 VDC
额定电压下的输入电流约。30毫安
切换阈值
低<5 V
高>15 V
标称输入电压下的开关延迟
启用1→ 0，PWM关闭值。20.5毫秒
启用0→ 1，准备PWM值。100µs
与地电位值相比的调制。±38伏
OSSD信号连接允许
测试脉冲长度：500µs
触发器输入
数量2
电路接收器
电气隔离
输入-逆变器模块是
输入-输入是
输入电压
标称24 VDC
30 VDC
切换阈值
低<5 V
高>15 V
额定电压下的输入电流约。10毫安
切换延迟
上升沿52µs±0.5µs（数字滤波）
下降沿53µs±0.5µs（数字滤波）
与地电位值相比的调制。±38伏
温度传感器连接
数量1
电阻范围500Ω至5 kΩ
电气特性
放电电容0.22µF
操作条件
允许的安装方向
垂直悬挂是
水平，面朝上是的
水平站立否
海平面以上安装高程
标称0至500米
4000m
根据EN 61800-5-1 2的污染程度（非导电污染）
根据EN 61800-5-1 III的过电压类别
防护等级符合EN 60529 IP20
环境条件
温度
活动
标称5至40°C
高55°C
储存-25至55°C
运输-25至70°C
相对湿度
操作5至85%
存储量5%至95%
运输量。40°C时为95%
机械性能
尺寸
宽度106.5毫米
高度317 mm
深度
壁装263 mm
重量约  5.4千克
模块宽度2

贝加莱B&R同步电机
物料号:
8JSA22.E9080D000-0
描述:
同步电机，自冷，尺寸2，长度2，标称转速8000 rpm
发动机
标称转速nN[rpm]8000
极对数3
标称扭矩Mn[Nm]063
标称功率PN[W]528
标称电流IN[A]104
失速扭矩M0[Nm]084
失速电流I0[A]139
扭矩Mmax[Nm]31.
电流Imax[A]7
转速nmax[rpm]8100
扭矩常数KT[Nm/A]061
电压常数KE[V/1000 rpm]39
定子电阻R2ph[Ω]1998
定子电感L2ph[mH]355.
电时间常数tel[ms]18.
热时间常数ttherm[min]9
惯性矩J[kgcm2]016
不带制动器的重量m[kg]11.
抱闸
制动器的保持扭矩MBr[Nm]142
制动器质量[kg]027
制动器的惯性矩JBr[kgcm2]0011
建议
ACOPOS 8Vxxxx.xx…1016
ACOPOSmulti 8BVIxxxx...0014
ACOPOS P3 8Ixxxx...2X2X
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0

贝加莱B&R同步电机
物料号:
8JSA32.R0030D600-0
描述:
同步电机，自冷，尺寸3，长度2，标称转速3000 rpm
发动机
标称转速nN[rpm]3000
极对数4
标称扭矩Mn[Nm]181
标称功率PN[W]569
标称电流IN[A]13.
失速扭矩M0[Nm]2
失速电流I0[A]144
扭矩Mmax[Nm]82.
电流Imax[A]72.
转速nmax[rpm]8100
扭矩常数KT[Nm/A]14.
电压常数KE[V/1000 rpm]898.
定子电阻R2ph[Ω]2376
定子电感L2ph[mH]465.
电时间常数tel[ms]2
热时间常数ttherm[min]17
惯性矩J[kgcm2]059
不带制动器的重量m[kg]223
抱闸
制动器的保持扭矩MBr[Nm]25.
制动器质量[kg]027
制动器的惯性矩JBr[kgcm2]0011
建议
ACOPOS 8Vxxxx.xx…1016
ACOPOSmulti 8BVIxxxx...0014
ACOPOS P3 8Ixxxx...2X2X
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0


贝加莱B&R同步电机
物料号:
8LSA34.S1030D000-3
描述:
S4 3000 1.4 00000 x xx 0 S0 xx S 560 R2
发动机
标称转速nN[rpm]3000
极对数4
标称扭矩Mn[Nm]14.
标称功率PN[W]440
标称电流IN[A]096
失速扭矩M0[Nm]15.
失速电流I0[A]103
扭矩Mmax[Nm]6
电流Imax[A]44.
转速nmax[rpm]9000
扭矩常数KT[Nm/A]145
电压常数KE[V/1000 rpm]8796
定子电阻R2ph[Ω]2283
定子电感L2ph[mH]1023.
电时间常数tel[ms]45.
热时间常数ttherm[min]32
惯性矩J[kgcm2]065
不带制动器的重量m[kg]38.
抱闸
制动器保持扭矩MBr[Nm]4
制动器质量[kg]107
制动器的惯性矩JBr[kgcm2]038
建议
ACOPOS 8Vxxxx.xx…1016
ACOPOSmulti 8BVIxxxx...0014
ACOPOS P3 8Ixxxx...2X2X
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0
贝加莱伺服驱动器进线滤波器8BVF0880H000.000-1
