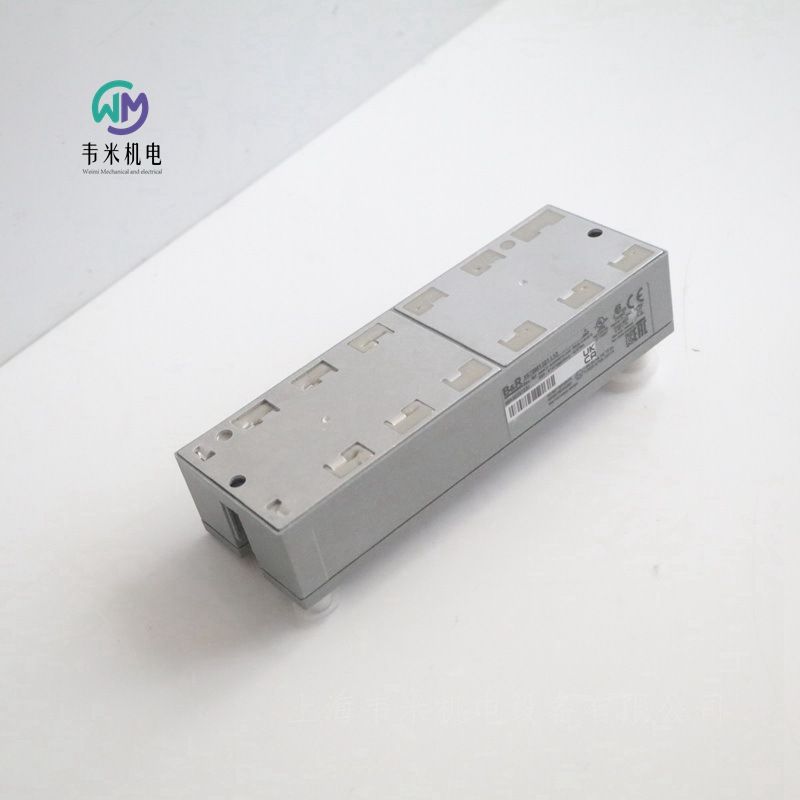

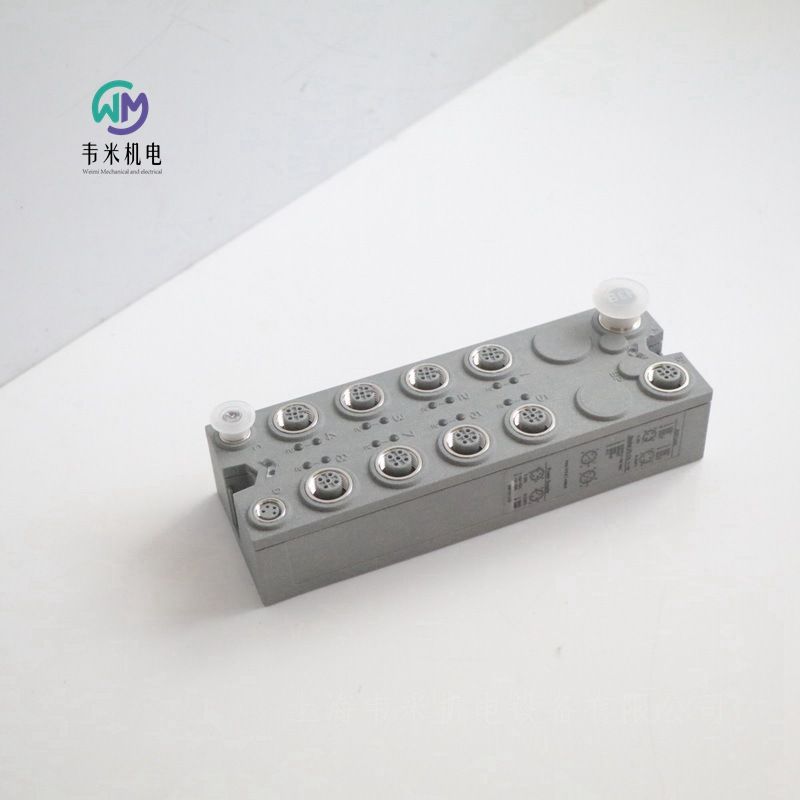

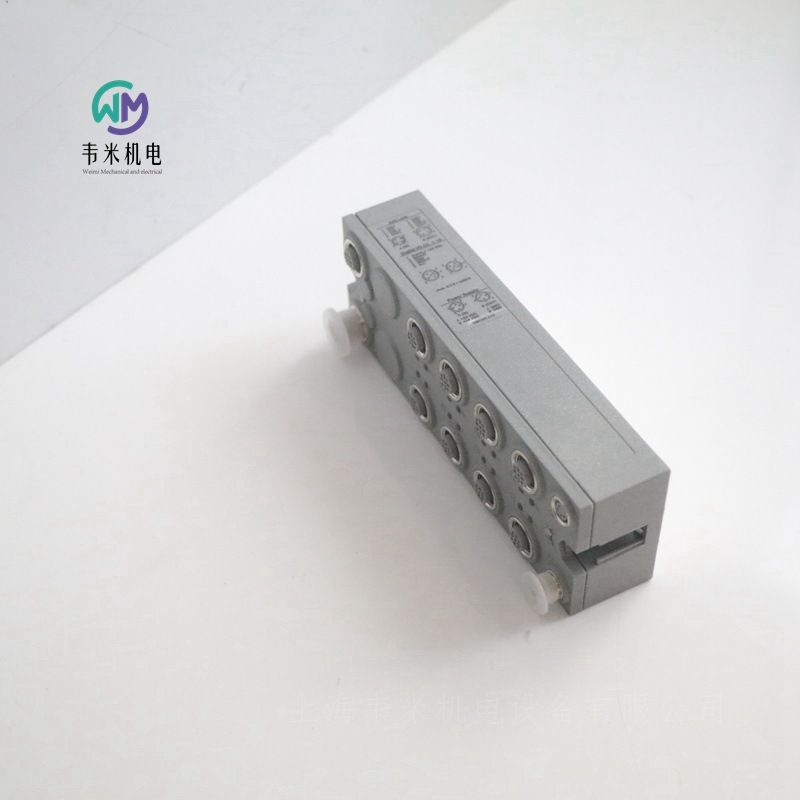

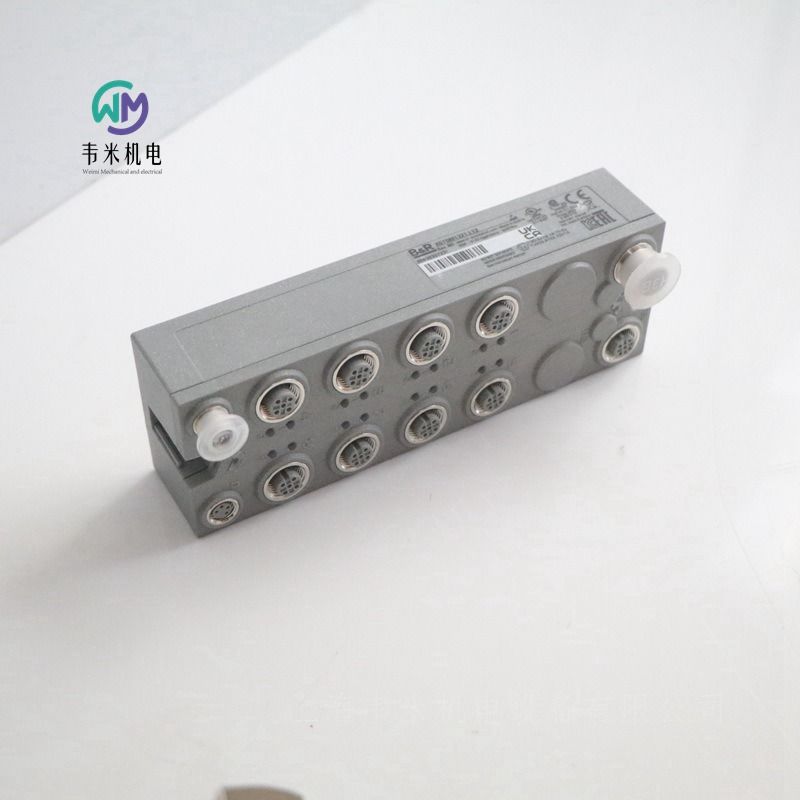

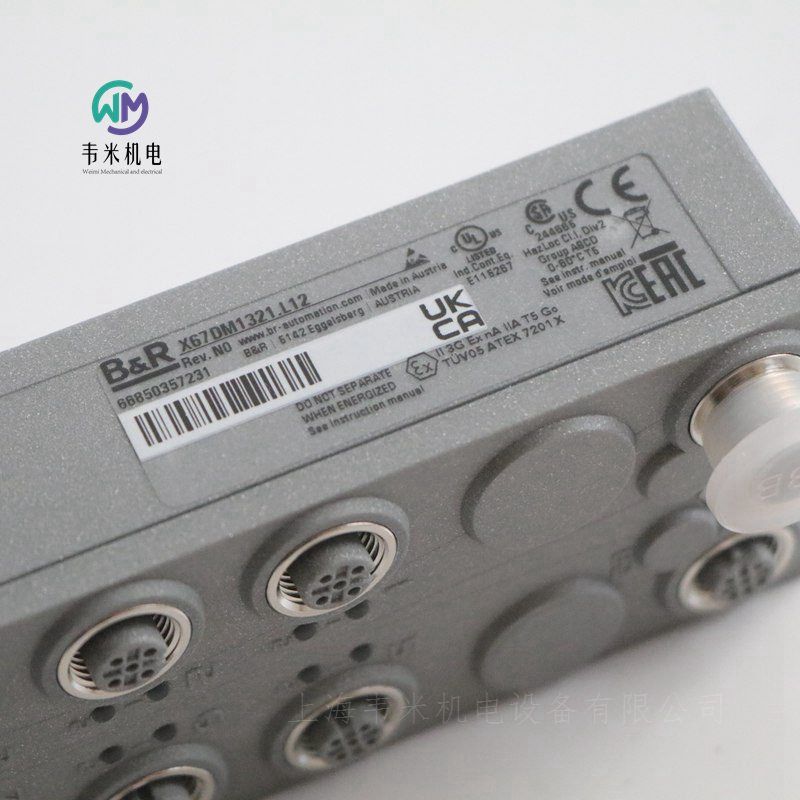

贝加莱B&R数字量混合模块X67DM1321.L12
物料号:
X67DM1321.L12
描述:
16个数字通道，可配置为输入或输出
被动分配器的更换
2个具有计数器功能的附加通道
所有输出均具有单通道诊断功能
广泛的附加状态信息
该模块配备了16个数字通道，可以配置为输入或输出。输入端是为接收电路设计的，输出端是为源电路设计的。
简短描述
I/O模块16个数字通道，可使用软件配置为输入或输出，输入具有附加功能
一般信息
通道和母线之间的绝缘电压500Veff
标称电压24 VDC
B&R ID代码0x1A1D
传感器/执行器电源0.5 A总电流
每个通道的状态指示器I/O功能、电源电压、总线功能
诊断
输出是，使用LED状态指示器和软件
I/O电源是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输入/输出8x M12，A编码
输入/输出电源M8，4针
功耗
内部I/O 3 W
X2X链路电源0.75 W
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-60°C
TÜV 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护功能反极性保护
功耗
传感器/执行器电源值。12瓦
传感器/执行器电源
电压输入/输出电源负压降短路保护
0.5A短路保护电压降。2伏直流电
电流总和。零点五一
防短路是
数字输入
输入特性符合EN 61131-2类型1
输入电压18至30 VDC
24 VDC典型输入电流。4.4毫安
输入电路接收器
输入过滤器
硬件≤10μs（通道1至4）/≤70µs（通道5至16）
软件默认值为0 ms，可在0到25 ms之间以0.2 ms的间隔进行配置
输入电阻类型。5 kΩ
附加功能50 kHz事件计数、门测量
切换阈值
低<5 VDC
高压>15VDC
事件计数器
数量2
信号形式方波脉冲
评估每个负边，循环计数器
输入频率。50千赫
计数器1输入1
计数器2输入3
计数器频率值。50千赫
计数器大小16位
闸门时间测量
数量1
信号形式方波脉冲
评估正边缘-负边缘
计数器频率
内部48 MHz、3 MHz、187.5 kHz
计数器大小16位
脉冲之间的暂停时间≥100µs
脉冲长度≥20µs
支持的输入输入2或输入4
数字输出
可变电流源FET
开关电压输入/输出电源减去剩余电压
标称输出电流0.5A
总标称电流8A
输出电路源
输出保护过电流或短路时的热关断、开关电感负载的集成保护、输出电源的反极性保护
诊断状态输出监测，延迟10ms
输出关闭时的漏电流为5µA
过载关机后开机约。10ms（取决于模块温度）
标称电流为0.5A时，残余电压<0.3V
峰值短路电流<12A
切换延迟
0 → 1<400µs
1 → 0<400µs
开关频率
电阻负载。100赫兹
关闭感应负载时的制动电压50 VDC
电学性质
电气隔离
通道与总线隔离
通道未与通道隔离
运行条件
安装方向
任何是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
降级-
储存-40至85°C
运输-40至85°C
力学性能
维度
宽度53毫米
高度155毫米
深度42毫米
重量320克
连接扭矩
M8  0.4Nm
M12  0.6Nm

贝加莱X67系统
贝加莱总线控制器模块
X67BC4321.L08-10
X67BC4321.L12-10
X67BC4321-1
X67BC4321-10
X67BC5321
X67BC6321
X67BC6321.L08
X67BC6321.L12
X67BC7321-1
X67BC81RT.L12
X67BC8321.L12
X67BC8321-1
X67BC8331
X67BC8513.L12
X67BC8780.L12
X67BCD321.L12
X67BCD321.L12-1
X67BCE321.L12
X67BCG321.L12
X67BCJ321
X67BCJ321.L12
X67HB8880.L12
贝加莱系统供电模块
X67PS1300
贝加莱数字量输入模块
X67DI1371
X67DI1371.L08
X67DI1371.L12
X67DI1372
X67DM1321
X67DM1321.L08
X67DM1321.L12
X67DM1321.L12-1
X67DM9321
X67DM9321.L12
X67DM9331.L12
X67UM1352
贝加莱数字量输出模块
X67DM1321
X67DM1321.L08
X67DM1321.L12
X67DM1321.L12-1
X67DM9321
X67DM9321.L12
X67DM9331.L12
X67DO1332
X67DO9332.L12
X67DV1311.L08
X67DV1311.L12
X67MM2436
X67SM2436
X67SM4320
X67UM1352
贝加莱数字量混合模块
X67DM1321
X67DM1321.L08
X67DM1321.L12
X67DM1321.L12-1
X67DM9321
X67DM9321.L12
X67DM9331.L12
X67UM1352
贝加莱阀岛控制
X67DV1311.L08
X67DV1311.L12
贝加莱模拟量输入模块
X67AI1223
X67AI1233
X67AI1323
X67AI1333
X67AI2744
X67AI4850
X67AM1223
X67AM1323
X67UM1352
贝加莱模拟量输出模块
X67AM1223
X67AM1323
X67AO1223
X67AO1323
贝加莱模拟量混合模块
X67AM1223
X67AM1323
贝加莱温度模块
X67AT1311
X67AT1322
X67AT1402
贝加莱电机模块
X67MM2436
X67SM2436
X67SM4320
贝加莱其它功能
X67DS438A  链路模块
X67UM1352
贝加莱计数模块
X67DC1198
X67DC2322
X67DM1321
X67DM1321.L08
X67DM1321.L12
X67DM9321
X67DM9321.L12
贝加莱多功能
X67DC1198
X67DC2322
贝加莱通信模块
X67IF1121-1
贝加莱reACTION技术模块
X67BC81RT.L12  韦米机电

贝加莱B&R产品：触摸屏、伺服电机，伺服驱动器、插入式模块，逆变模块，CPU模块、总线控制器、接口模块、通信模块、冗余系统系统模块、数字量输入模块，数字量输出模块，模拟量输入模块，模拟量输出模块、混合模块、电机模块、计数模块、温度测量模块、电源模块、总线模块、端子排、电缆、CF卡等

贝加莱B&R数字量混合模块X67DM9321
物料号:
X67DM9321
描述:
8个数字通道，可配置为输入或输出
用于设置X2X链路地址的节点号开关
具有短路保护的输出
所有输出均具有单通道诊断功能
可配置的输入延迟
2个具有计数器功能的附加通道
该模块配备了8个数字通道，可以配置为输入或输出。输入端是为接收电路设计的，输出端是为源电路设计的。
用于设置X2X链路地址的节点号开关是一个独特的功能。当模块化机器配置发生变化时，例如，需要在一个固定地址定义某些模块组，该地址独立于生产线上的前一个模块。所有后续标准模块都引用此偏移，并自动将其用于寻址目的。
简短说明
输入/输出模块8个数字通道，可使用软件配置为输入或输出，输入具有附加功能
一般信息
通道和母线之间的绝缘电压500Veff
标称电压24 VDC
B&R ID代码0x199B
传感器/执行器电源0.5 A总电流
每个通道的状态指示器I/O功能、电源电压、总线功能
诊断
输出是，使用LED状态指示器和软件
I/O电源是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输入/输出8x M8，3针
输入/输出电源M8，4针
电力消耗
内部I/O 2.5 W
X2X链路电源0.75 W
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护反极性保护
电力消耗
传感器/执行器电源大值。12瓦
传感器/执行器电源
电压输入/输出电源负压降短路保护
大0.5A短路保护电压降。2伏直流电
大电流总和。零点五一
防短路是
数字输入
输入特性符合EN 61131-2类型1
输入电压18至30 VDC
24 VDC典型输入电流。4毫安
输入电路接收器
输入过滤器
硬件≤10μs（通道1至4）/≤70µs（通道5至8）
软件默认值为0 ms，可在0到25 ms之间以0.2 ms的间隔进行配置
输入电阻类型。5 kΩ
附加功能50 kHz事件计数、门测量
切换阈值
低<5 VDC
高压>15VDC
事件计数器
数量2
信号形式方波脉冲
评估每个负边，循环计数器
大输入频率。50千赫
计数器1输入1
计数器2输入3
计数器频率大值。50千赫
计数器大小16位
闸门时间测量
数量1
信号形式方波脉冲
评估正边缘-负边缘
计数器频率
内部48 MHz、3 MHz、187.5 kHz
计数器大小16位
脉冲之间的暂停时间≥100µs
脉冲长度≥20µs
支持的输入输入2或输入4
数字输出
可变电流源FET
开关电压输入/输出电源减去剩余电压
标称输出电流0.5A
总标称电流4A
输出电路源
输出保护过电流或短路时的热关断、开关电感负载的集成保护、输出电源的反极性保护
诊断状态输出监测，延迟10ms
输出关闭时的漏电流为5µA
过载关机后开机约。10ms（取决于模块温度）
标称电流为0.5A时，残余电压<0.3V
峰值短路电流<12A
切换延迟
0→1<400µs
1→0<400µs
开关频率
大电阻负载。100赫兹
关闭感应负载时的制动电压50 VDC
电气性能
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
降级-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85毫米
深度42毫米
重量190克
连接扭矩
M8 大0.4牛米
M12大值。0.6牛米

贝加莱B&R数字量混合模块X67DM9331.L12
物料号:
X67DM9331.L12
描述:
8个数字通道，可配置为输入或输出
输出可处理高达2A的电流
用于设置X2X链路地址的节点号开关
被动分配器的更换
所有输出均具有单通道诊断功能
广泛的附加状态信息
该模块配备了8个数字通道，可以配置为输入或输出。输入端是为接收电路设计的，输出端是为源电路设计的。输出多可加载2 A。总电流为8 A。
用于设置X2X链路地址的节点号开关是一个独特的功能。当模块化机器配置发生变化时，例如，需要在一个固定地址定义某些模块组，该地址独立于生产线上的前一个模块。所有后续标准模块都引用此偏移，并自动将其用于寻址目的。
简短说明
输入/输出模块8个数字通道，可使用软件配置为输入或输出
一般信息
通道和母线之间的绝缘电压500Veff
标称电压24 VDC
B&R ID代码0x1B15
传感器/执行器电源
传感器/执行器电流0.1 A
总电流0.5A
每个通道的状态指示器I/O功能、每个通道的传感器/执行器电源、电源电压、总线功能
诊断
输出是，使用LED状态指示器和软件
I/O电源是，使用LED状态指示灯和软件
传感器/执行器电源是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输入/输出8x M12，A编码
输入/输出电源M8，4针
电力消耗
内部I/O 1.7 W
X2X链路电源0.75 W
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护反极性保护
电力消耗
传感器/执行器电源大值。12瓦
传感器/执行器电源
电压输入/输出电源负压降短路保护
大0.5A短路保护电压降。2伏直流电
大电流总和。零点五一
防短路是
数字输入
输入特性符合EN 61131-2类型1
输入电压18至30 VDC
24 VDC典型输入电流。4.4毫安
输入电路接收器
输入过滤器
硬件≤70μs
软件默认值为0 ms，可在0到25 ms之间以0.2 ms的间隔进行配置
输入电阻类型。5 kΩ
切换阈值
低<5 VDC
高压>15VDC
数字输出
可变电流源FET
开关电压输入/输出电源减去剩余电压
标称输出电流2A
总标称电流8A
输出电路源
输出保护过电流或短路时的热关断、开关电感负载的集成保护、输出电源的反极性保护
诊断状态输出监测，延迟10ms
输出关闭时的漏电流为5µA
过载关机后开机约。10ms（取决于模块温度）
标称电流为2A时，残余电压<0.5 V
峰值短路电流<21 A
切换延迟
0→1<250µs
1→0<270µs
开关频率
大电阻负载。100赫兹
关闭感应负载时的制动电压50 VDC
电气性能
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
降级-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度155毫米
深度42毫米
重量325克
连接扭矩
M8。大0.4牛米
M12大值。0.6牛米


贝加莱B&R数字量输出模块X67DO9332.L12
物料号:
X67DO9332.L12
描述:
8个数字输出
输出可处理高达2A的电流
用于设置X2X链路地址的节点号开关
1:1替换被动分配器
所有输出均具有单通道诊断功能
广泛的附加状态信息
该模块是一个具有8个通道的数字输出模块。输出多可加载2 A。总电流为8 A。
用于设置X2X链路地址的节点号开关是一个独特的功能。当模块化机器配置发生变化时，例如，需要在一个固定地址定义某些模块组，该地址独立于生产线上的前一个模块。所有后续标准模块都引用此偏移，并自动将其用于寻址目的。
简短说明
输入/输出模块8个数字输出24 VDC
一般信息
B&R ID代码0x2658
每个通道的状态指示器I/O功能、每个通道的执行器电源、电源电压、总线功能
诊断
输出是，使用LED状态指示器和软件
执行器电源是，使用LED状态指示灯和软件
I/O电源是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输出8x M12，A编码
输入/输出电源M8，4针
电力消耗
内部I/O 1.7 W
X2X链路电源0.75 W
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护反极性保护
电力消耗
执行器电源大值。12瓦
数字输出
数量8
可变电流源FET
标称电压24 VDC
开关电压输入/输出电源减去剩余电压
标称输出电流2A
总标称电流8A
输出电路源
输出保护过电流或短路时的热关断、开关电感负载的集成保护、输出电源的反极性保护
执行器电源
执行器电流0.1 A
总标称电流0.5A
诊断状态输出监测，延迟10ms
输出关闭时的漏电流为5µA
过载关机后开机约。10ms（取决于模块温度）
标称电流为2A时，残余电压<0.5 V
峰值短路电流<21 A
切换延迟
0→1<250µs
1→0<270µs
开关频率
大电阻负载。100赫兹
关闭感应负载时的制动电压50 VDC
执行器电源
电压输入/输出电源负压降短路保护
大500mA短路保护电压降。2伏直流电
大电流总和。零点五一
防短路是
电气性能
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度155毫米
深度42毫米
重量330克
连接扭矩
M8。0.4牛米
M12。0.6牛米

贝加莱B&R供电模块X67PS1300
物料号:
X67PS1300
描述:
电源和X2X-Link电源的电气隔离
多个系统电源模块并行运行时的冗余保护
短路保护
过载保护
该系统电源模块将24 VDC输入/输出电源电压转换为电隔离的X2X链路电源。该模块为总线上的其他X67模块提供15W的输出功率。
简短说明
系统电源模块电隔离X2X链路电源
一般信息
状态指示灯输入电压正常，输出电压正常
连接类型
X2X链路电源输出M12，B编码
X2X-Link电源输入M8，4针
电力消耗
内部3W
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
X2X链路电源输入
标称电压24 VDC
电压范围18至30 VDC
标称电流0.75A
保险丝集成
X2X-Link电源输出
标称电压20 VDC
标称电流0.75A
标称输出功率15W
效率>80%
并联是
冗余操作是，输入电压相等
24 VDCIn和IOut=0.75 A时，电源故障桥接>5 ms
过载特性防短路、防过载
输入和输出之间的绝缘电压500 Veff
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护反极性保护
电气性能
电气隔离X2X-Link电源与X2X-Link供电电源隔离
操作条件
安装方向
任何是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
降级-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85毫米
深度42毫米
重量225克
连接扭矩
大M8。0.4牛米
M12大值。0.6牛米

贝加莱B&R终端电阻X67AC9B03
物料号:
X67AC9B03
描述:
X67 PROFIBUS DP M12终端电阻器
一般信息
注意PROFIBUS DP
接头M12
X67 PROFIBUS DP M12终端电阻器的简短描述
认证证书
KC是

贝加莱B&R DIN导轨安装板X67ACTS35
物料号:
X67ACTS35
描述:
X67顶帽导轨安装板
一般信息
注：包括安装螺钉，每包1个
简介 X67顶帽轨道安装板
安装  适用于TS 35顶帽导轨
认证证书
CE是
UKCA是
KC是

贝加莱B&R插入式模块8BAC0120.000-1
物料号:
8BAC0120.000-1
描述:
EnDat 2.1编码器接口，用于安装在ACOPOS多模块中
编码器监控
高精度模拟信号处理
与B&R电机配合使用时的嵌入式参数芯片
ACOPOS多插件模块，EnDat 2.1接口
一般信息
模块类型ACOPOS多插件模块
B&R ID代码0x22EF
插槽1和2
电力消耗
取决于连接的编码器是
E0...EnDat单圈，多512线。4瓦
E1...EnDat多圈，大512线。4瓦
E2...EnDat单圈，大32线（电感）。4瓦
E3...EnDat多匝，大32线（电感）。4瓦
E4...EnDat单圈，多512线。4瓦
E5...EnDat多圈，大512线。4瓦
认证证书
CE是
UKCA是
UL标准E225616
电源转换设备
KC是
编码器输入
数量1
模块侧连接15针公DSUB连接器
状态指示灯UP/DN LED
电气隔离
编码器-ACOPOSmulti-No
编码器监控是
大编码器电缆长度75m
正弦/余弦输入
信号传输差分信号，对称
信号频率（-3 dB）直流高达300 kHz
信号频率（-5 dB）直流高达400 kHz
共模电压大值。±7伏
终端电阻器120Ω
分辨率12位
编码器电源
输出电压5V±5%
负载容量250mA
感测线2，大补偿2x 0.7 V
职位
分辨率@1 VSS编码器线数*5700
同步串行接口
信号传输RS485
数据传输速率781.25 kbit/s
环境条件
温度
操作
标称温度为5至40°C
高55°C
储存温度-25至55°C
运输-25至70°C
相对湿度
手术5%至85%
储存5%至95%
运输大值。40°C时为95%

贝加莱B&R插入式模块8BAC0120.001-2
物料号:
8BAC0120.001-2
描述:
EnDat 2.2编码器接口，用于安装在ACOPOS多模块中
编码器监控
与B&R电机配合使用时的嵌入式参数芯片
ACOPOS多插件模块，EnDat 2.2接口
一般信息
模块类型ACOPOS多插件模块
B&R ID代码0xB0BF
插槽1和2
大功耗P模块[mW]=500 mW+19 V*I编码器[mA]
认证证书
CE是
UKCA是
UL标准E225616
电源转换设备
KC是
编码器连接
模块侧连接9针公DSUB连接器
状态指示灯UP/DN LED
电气隔离
编码器-ACOPOSmulti-No
编码器监控是
大编码器电缆长度100米
取决于编码器电缆中电源线的横截面
编码器电源
输出电压典型值。12.5伏
负载容量350mA
保护措施
防过载是
防短路是
同步串行接口
信号传输RS485
波特率6.25 Mbit/s
环境条件
温度
操作
标称温度为5至40°C
高55°C
储存温度-25至55°C
运输-25至70°C
相对湿度
手术5%至85%
储存5%至95%
运输大值。40°C时为95%

贝加莱B&R插入式模块8BAC0122.000-1
物料号:
8BAC0122.000-1
描述:
ACOPOS多模块中安装的解析器接口
编码器监控
高分辨率
ACOPOS多插件模块，解析器接口10 kHz
一般信息
模块类型ACOPOS多插件模块
B&R ID代码0x20B6
插槽1和2
大功耗1W
认证证书
CE是
UKCA是
UL标准E225616
电源转换设备
KC是
编码器连接
模块侧连接9针公DSUB连接器
状态指示灯UP/DN LED
电气隔离
编码器-ACOPOSmulti-No
编码器监控是
大编码器电缆长度100米
编码器电源
输出电压典型值。3 Veff
输出电流大值。50 mAeff
频率10 kHz
保护措施
防过载是
防短路是
职位
分辨率@ü=0.5极对数*22600
模拟输入
数字转换器分辨率14位
输入阻抗10.4 kΩ-j 11.1 kΩ
输入电压解析器变压比：0.5±10%
共模电压大值。±20伏
信号传输差分信号
环境条件
温度
操作
标称温度为5至40°C
高55°C
储存温度-25至55°C
运输-25至70°C
相对湿度
手术5%至85%
储存5%至95%
运输大值。40°C时为95%

贝加莱B&R插入式模块8BAC0124.000-1
物料号:
8BAC0124.000-1
描述:
用于安装在ACOPOS多模块中的SinCos接口
正弦输出信号增量编码器的评估
编码器电源+5V
限位开关连接
温度传感器连接
ACOPOS多插件模块，SinCos接口
一般信息
模块类型ACOPOS多插件模块
B&R ID代码0x258A
插槽1和2
大功耗P模块[mW]=25 V*（IEncoder[mA]*0.37+32 mA）
认证证书
CE是
UKCA是
UL标准E225616
电源转换设备
KC是
编码器连接
模块侧连接15针公DSUB连接器
状态指示灯UP/DN LED
电气隔离
编码器-ACOPOSmulti-No
编码器监控是
大编码器电缆长度75m
编码器输入
数量1
正弦/余弦输入
信号传输差分信号，对称
信号频率（-3 dB）直流高达300 kHz
信号频率（-5 dB）直流高达400 kHz
共模电压大值。±7伏
终端电阻器120Ω
分辨率12位
编码器电源
输出电压5V±5%
负载容量300mA
保护措施
防过载是
防短路是
感测线2，大补偿2x 0.7 V
参考输入
信号传输差分信号，对称
低压差分电压≤-0.2 V
高压差分电压≥+0.2V
共模电压大值。±7伏
终端电阻器120Ω
职位
分辨率@1 VSS编码器线数*5700
限位开关输入
数量2
电路源
输入电阻1470Ω
电气隔离
输入-ACOPOS多编号
输入-输入编号
输入电压
低-12V
标称+5V
大+20 V
切换阈值
低<0.8 V
高电压>2 V
大切换延迟。100μs
环境条件
温度
操作
标称温度为5至40°C
高55°C
储存温度-25至55°C
运输-25至70°C
相对湿度
手术5%至85%
储存5%至95%
运输大值。40°C时为95%

贝加莱B&R伺服驱动器扩展模块8BVE0500HC00.000-1
物料号:
8BVE0500HC00.000-1
描述:
用于将直流母线电源和24 VDC辅助电源分配到多个安装板
用于在ACOPOS多驱动系统中设置分散单元
过载保护输出
ACOPOS多扩展模块50 A，AS，冷板或直通安装
一般信息
冷却和安装类型冷板或穿墙式安装
认证证书
CE是
UKCA是
UL标准E225616
电源转换设备
KC是
直流母线连接
电压
标称750 VDC
取决于保险丝的连续电源
10A 6千瓦
20A 12千瓦
50安30千瓦
持续电流取决于保险丝
10A 8埃
20 A 16 Aeff
50安40安
从40°C开始，环境温度下的连续功率每°开尔文降低1.25%
根据安装高度降低连续功率
从海拔500米开始，每1000米10%
根据冷却方式降低连续功率不降低
峰值电流取决于保险丝
10 A 20 A
20 A 40 A
50 A 100 A
持续功耗200W
ACOPOS多背板变体
24 VDC电源
输入电压25 VDC±1.6%
取决于保险丝的连续电源
12瓦240瓦
20瓦至400瓦
30瓦至600瓦
大功耗5 W
从40°C开始，环境温度下的连续功率每°开尔文降低1.25%
ACOPOS多背板变体
直流母线电缆出口
数量2
保险丝保护
2x型熔化保险丝ø14 x 51 mm
脱扣特性超快速动作
额定电流10/20/50 A
保护措施
熔断器相关过载保护
10 A否（通过LED指示过载，存在干式报警触点）
20 A否（通过LED指示过载，存在干式报警触点）
50 A否（通过LED指示过载，存在干式报警触点）
短路和接地故障保护是
两个扩展模块之间的大线路长度为5米
变体
DC+、DC-、PE连接器
屏蔽连接是
端子连接横截面
柔性细绞线
带0.5至16平方毫米的线端套筒
批准数据
UL/C-UL-US 20至6 AWG
CSA 20至6 AWG
屏蔽连接的终端电缆横截面尺寸为12至22毫米
24 VDC辅助电源电缆出口
数量2
输出电压
直流母线电压（UDC）：260至315 VDC 25 VDC*（直流母线电压/315）
直流母线电压（UDC）：315至800 VDC 24 VDC±6%
保险丝保护
类型熔化保险丝ø10 x 38 mm
跳闸特性快速动作
额定电流12/30 A
保护措施
过载保护是
防短路是
两个扩展模块之间的大线路长度为5米
变体
24 VDC，COM连接器
屏蔽连接号
端子连接横截面
柔性细绞线
带0.25至6平方毫米的线端套筒
批准数据
UL/C-UL-US 22至10 AWG
CSA 22至10 AWG
报警触点
数量2
类型
报警触点1常闭触点
报警触点2常开触点
电气隔离
报警触点-ACOPOS多模块是
报警触点-报警触点是
标称电压30VDC
大电流1A
切换延迟3ms
大切换周期数100000
保护
防过载编号
防短路否
操作条件
允许的安装方向
垂直悬挂是
水平，面朝上是
水平站立否
安装海拔高度
标称0至500米
大4000米
污染程度符合EN 61800-5-1 2（非导电污染）
根据EN 61800-5-1 III的过电压类别
防护等级符合EN 60529 IP20
环境条件
温度
操作
标称温度为5至40°C
高55°C
储存温度-25至55°C
运输-25至70°C
相对湿度
手术5%至85%
储存5%至95%
运输大值。40°C时为95%
机械性能
尺寸
宽度53毫米
高度317毫米
深度
冷板212毫米
贯穿式安装209毫米
重量约。2.6公斤
模块宽度1
贝加莱数字量混合模块X67DM1321.L12
