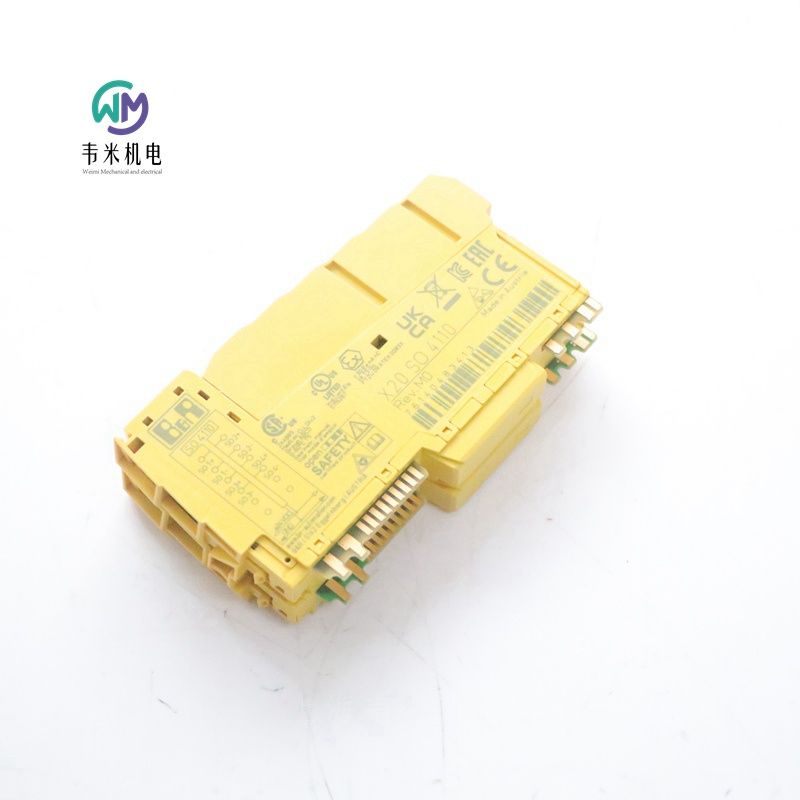

贝加莱B&R模块X20SO4110，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！
贝加莱数字量输出模块
物料号:
X20SO4110
描述:
4个0.5安的安全数字输出
源电路
输出类型A
电流监测
开路检测
集成输出保护
该模块配备了4个安全数字输出。标称输出电流为0.5 A。
该模块可用于控制PL e或SIL 3以下安全相关应用中的执行机构。
输出是使用半导体技术设计的，因此安全相关特性不取决于操作周期的数量。“高侧低侧”变体（输出类型A）仅限于没有参考电势的执行机构（例如继电器、阀门）。A型输出具有与安全相关的优点，因为在所有错误情况下，致动器的连接电缆都可以切断。当发生网络错误时，安全的数字输出通道提供防止自动重启的保护，还使用电流测量进行开路检测。
此模块是为X20 12引脚接线板设计的。
简短描述
I/O模块4个安全的A类数字输出，带电流监测，24 VDC，0.5 A，OSSD<500µs
一般信息
B&R ID代码0x1DBE
系统要求
Automation Studio 3.0.71或更高版本
Automation Runtime 2.95或更高版本
SafeDESIGNER 2.58或更高版本
安全版本1.1或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件
停电模式
示波器模块
功能模块功能
独立模式否
大I/O循环时间800µs
功耗
总线0.25 W
内部I/O 1.3 W
致动器引起的额外功耗（电阻式）[W]0.24
电气隔离
通道-总线是
通道-通道号
认证
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：A（0至45°C）
湿度：B（高达100）
振动：A（0.7 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC21B
温度：5-45°C
振动：0.7 g
EMC：桥梁和露天甲板
EAC是
KC是
安全特性
EN ISO 13849-1:2015
类别类别。3如果参数“Disable OSSD=Yes-Warning”，
猫4如果参数“禁用OSSD=否”
PL PL d如果参数“Disable OSSD=Yes-Warning”，
PL e如果参数“Disable OSSD=No”
DC>60%，如果参数“禁用OSSD=是-警告”，
>如果参数“Disable OSSD=No”，则为94%
任务时间大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 2，如果参数“禁用OSSD=是-警告”，
SIL 3，如果参数“禁用OSSD=否”
如果参数“禁用OSSD=是-警告”，则SFF>60%，
>如果参数“Disable OSSD=No”，则为90%
PFH/PFHd
openSAFETY有线可忽略
openSAFETY无线<1*10-14*每小时openSAFETY数据包数
验证试验间隔（PT）20年
安全数字输出
EN ISO 13849-1:2015
如果参数“Disable OSSD=Yes-Warning”，则每通道100年MTTFD，
2500年，如果参数“禁用OSSD=否”
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每个通道的PFH/PFHd<5*10-8if参数“Disable OSSD=Yes-Warning”，
<1*10-10if参数“Disable OSSD=No”
每个通道的PFD<1*10-3，如果参数“禁用OSSD=是-警告”，
<2*10-5如果参数“禁用OSSD=否”
I/O电源
标称电压24 VDC
电压范围24 VDC-15%/+20%
综合保护反极性保护
安全数字输出
数量4
变体FET，1x正开关，1x负开关，A型，输出电平可读，开路检测
标称电压24 VDC
标称输出电流0.5 A
总标称电流2 A
输出保护参见“输出通道的涌入电流行为”一节。
关闭感应负载时的制动电压大值。90伏直流电
开路检测通过内部电流测量，
输出电流<10 mA：信号“CurrentOK”=FALSE，
输出电流10至50 mA：信号“CurrentOK”=未定义，
输出电流>50 mA：信号“CurrentOK”=TRUE
错误检测时间1秒
通道和母线之间的绝缘电压500 V
峰值短路电流参见“输出通道的涌入电流行为”一节。
输出关闭时的泄漏电流<10µA
RDS（开）240米Ω
开关电压I/O电源减去RDS引起的电压降（打开）
大开关频率参见“输出通道的涌入电流行为”一节。
测试脉冲长度大值。500µs
两个测试脉冲之间的时间小值。49.5毫秒
大电容负载100 nF
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向0至60°C
垂直安装方向0至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注：单独订购1x安全键接线板。
单独订购1x安全键控总线模块。
节距25+0.2mm
贝加莱CPU
X20SL8100
X20SL8101
X20SL8110
贝加莱智能可编程模块
X20SLX210
X20SLX402
X20SLX410
X20SLX806
X20SLX811
X20SLX842
X20SLX910
贝加莱电源模块
X20SP1130
贝加莱数字量输入模块
X20SI2100
X20SI4100
X20SI8110
X20SI9100
贝加莱数字量输出模块
X20SO2110
X20SO2120
X20SO2530
X20SO4110
X20SO4120
X20SO6300
贝加莱数字量混合模块
X20SC0402
X20SC0806
X20SC0842
X20SC2212
X20SC2432
贝加莱模拟量输入模块
X20SA4430
X20ST4492
贝加莱计数和定位模块
X20SD1207
贝加莱reACTION技术模块
X20SRT402
X20SRT806
X20SRT842
贝加莱B&R产品：触摸屏、伺服电机，伺服驱动器、插入式模块，逆变模块，CPU模块、总线控制器、接口模块、通信模块、冗余系统系统模块、数字量输入模块，数字量输出模块，模拟量输入模块，模拟量输出模块、混合模块、电机模块、计数模块、温度测量模块、电源模块、总线模块、端子排、电缆、CF卡等
贝加莱B&R计数功能模块
物料号:
X20DC1976
描述:
1个ABR增量编码器5V，不对称
编码器输入监控
2个附加输入，例如用于锁存输入
编码器电源为5 VDC、24 VDC和GND
NetTime时间戳：计数器更改
该模块配备了一个用于ABR增量编码器的输入，该编码器具有5V编码器电源。编码器输入受到监控（A、B、R）。该模块适用于没有互补信号的推挽式输出增量编码器。
简短描述
I/O模块1 ABR增量编码器5V
一般信息
B&R ID代码0xA707
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
功耗
0.01 W总线
内部I/O 1.2 W
致动器引起的额外功耗（电阻）[W]-
信号线类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输入
数量2
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
24 VDC时的输入电流约为。3.3毫安
输入电路接收器
输入过滤器
硬件≤2µs
软件-
连接类型3线连接
输入电阻7.03 kΩ
附加功能锁存输入
切换阈值
低<5 VDC
高压>15VDC
通道和母线之间的绝缘电压500Veff
ABR增量编码器
编码器输入5V，不对称
计数器大小16/32位
输入频率。250千赫
评估4x
压差转换速率1 V/μs
编码器电源
5 VDC±5%，模块内部，300 mA
24 VDC模块内部，300 mA
输入过滤器
硬件≤600ns
软件-
切换阈值
低压>1 V
编码器电源过载特性防短路、防过载
编码器和总线500Veff之间的绝缘电压
电学性质
电气隔离
通道与总线隔离
通道未与通道隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
贝加莱B&R计数功能模块
物料号:
X20DC1196
描述:
1个ABR增量编码器5V
2个额外的输入，例如用于家庭启用开关
编码器电源为5 VDC、24 VDC和GND
该模块配备了一个输入端，用于ABR增量编码器，编码器信号为5V。
简短描述
I/O模块1 ABR增量编码器5V
一般信息
B&R ID代码0x1BAF
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
功耗
0.01 W总线
内部I/O 1.5 W
致动器引起的额外功耗（电阻）[W]-
信号线类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输入
数量2
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
24 VDC时的输入电流约为。3.3毫安
输入电路接收器
输入过滤器
硬件≤2µs
软件-
连接类型3线连接
输入电阻7.19 kΩ
附加功能主页启用开关
切换阈值
低<5 VDC
高压>15VDC
通道和母线之间的绝缘电压500Veff
ABR增量编码器
编码器输入5V，对称
计数器大小16/32位
输入频率。600千赫
评估4x
编码器电源
5 VDC±5%，模块内部，300 mA
24 VDC模块内部，300 mA
输入过滤器
硬件≤200 ns
软件-
共模范围-7V≤VCM≤+12V
编码器电源过载特性防短路、防过载
编码器和总线500Veff之间的绝缘电压
电学性质
电气隔离
总线与编码器和通道隔离
通道未与通道和编码器隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
贝加莱计数功能模块
物料号:
X20DC1176
描述:
1 ABR增量编码器5V
编码器输入监控
2个附加输入，例如用于锁存器输入
编码器电源的5 VDC、24 VDC和GND
NetTime时间戳：计数器更改
可与SafeLOGIC控制器一起使用
该模块配备了ABR增量编码器的1个输入，输出信号符合RS422和5V编码器电源。对堆内输入进行监控（A、B、R、A\、B\、R\）。
简短描述
I/O模块1 ABR增量编码器5V
一般信息
B&R ID代码0xA706
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1 W
致动器（电阻式）引起的额外功耗[W]-
信号线的类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
数量2
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
约24 VDC时的输入电流。3.3毫安
输入电路接收器
输入滤波器
硬件≤2µs
软件-
连接类型3线连接
输入电阻7.03 kΩ
附加功能锁存输入
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
ABR增量编码器
编码器输入5 V，对称
计数器大小16/32位
输入频率大值。600千赫
评估4x
小压差转换速率1 V/μs
编码器电源
5 VDC±5%，模块内部，大300 mA
内部24 VDC模块，大300 mA
输入滤波器
硬件≤400 ns
软件-
切换阈值
低>1 V
共模范围-10 V≤VCM≤+13.2 V
编码器电源过载特性防短路、防过载
编码器和总线500 Veff之间的绝缘电压
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
贝加莱数字量输入模块
物料号:
X20DI2377
描述:
2个数字输入
接收器连接
3线连接
2个计数器输入，计数器频率为50 kHz
闸门测量
传感器电源的24 VDC和GND
可以为整个模块配置软件输入过滤器
该模块配备了两个用于3线连接的输入。两个输入都可以配置为事件计数器。闸门测量只能在一个通道上进行。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
I/O模块2数字输入24 VDC，用于3线连接，具有特殊功能
一般信息
B&R ID代码0x1B8E
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.15 W
内部I/O 0.82 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。10.5毫安
输入电路接收器
输入滤波器
硬件≤10μs
软件默认值为0毫秒，可在0到25毫秒之间以0.2毫秒为间隔进行配置
连接类型3线连接
输入电阻类型。2.23 kΩ
附加功能50 kHz事件计数、门测量
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
事件计数器
数量2
方波脉冲信号形式
评估每个正边，循环计数器
输入频率大值。50千赫
计数器1输入1
计数器2输入2
计数器频率大值。50千赫
计数器大小16位
闸门测量
闸门测量次数1
方波脉冲信号形式
评估正边缘-负边缘
计数器频率
内部48 MHz、24 MHz、12 MHz、6 MHz、3 MHz、1.5 MHz、750 kHz、375 kHz、187.5 kHz
计数器大小16位
脉冲之间的暂停长度≥100µs
脉冲长度≥20µs
支持的输入输入1或输入2
传感器电源
大功耗。12 W
电压模块电源减去短路保护的电压降
大500 mA时短路保护的电压降。2 VDC
总和电流0.5 A
短路保护是
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
