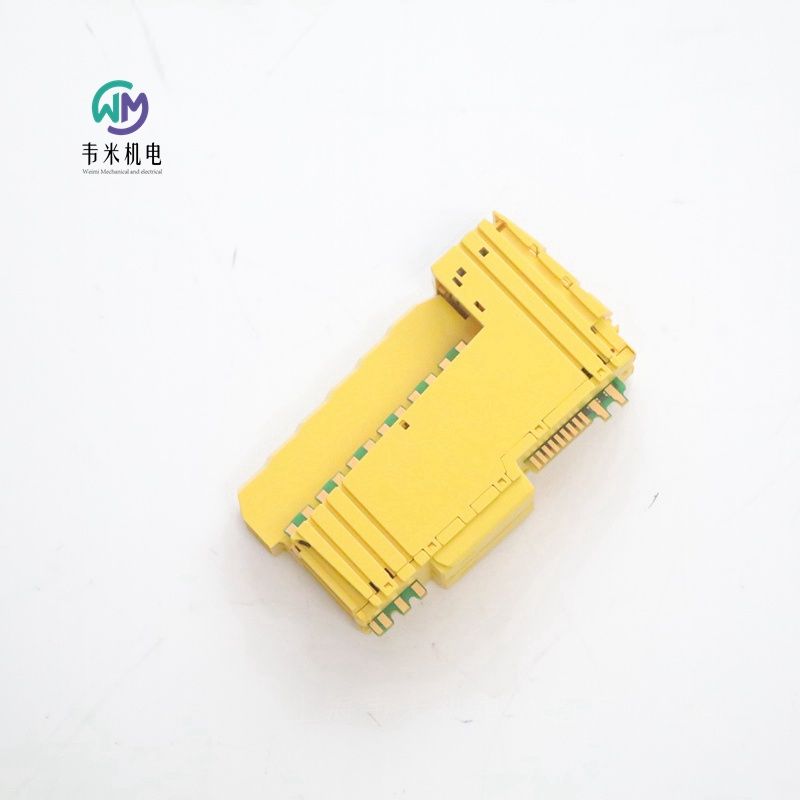

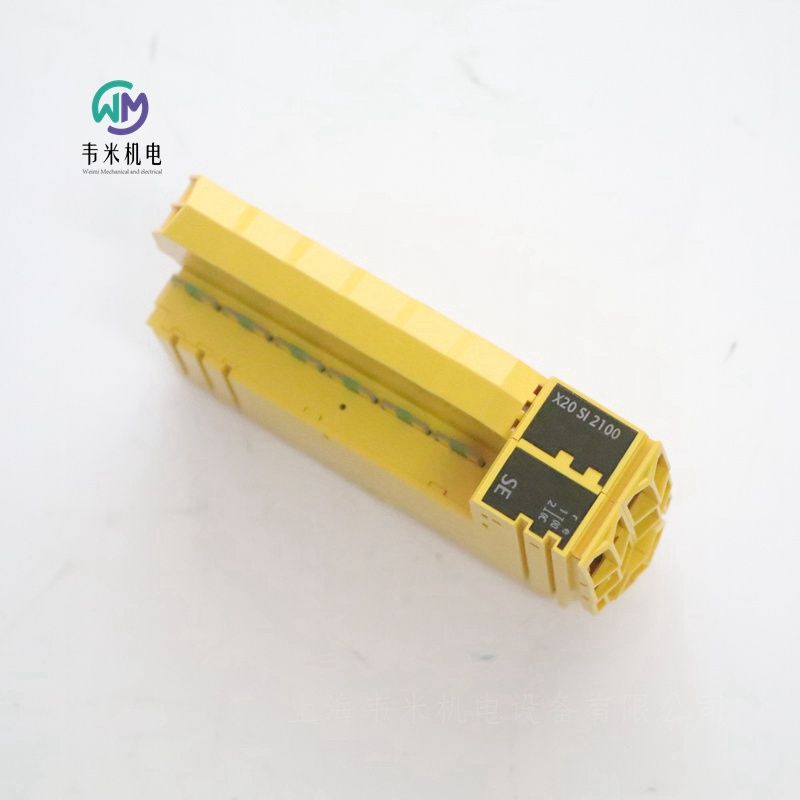

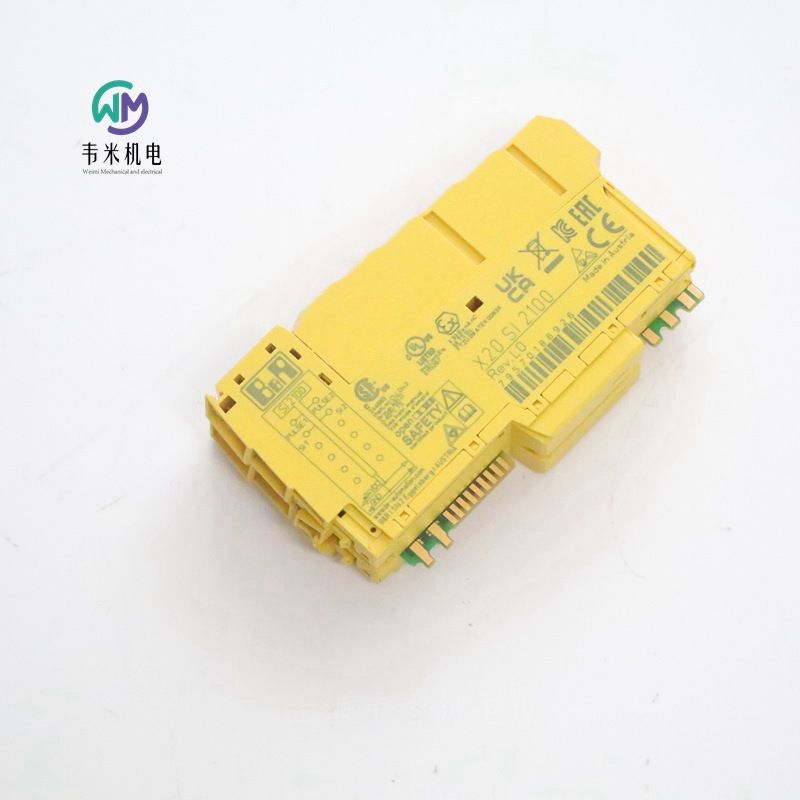

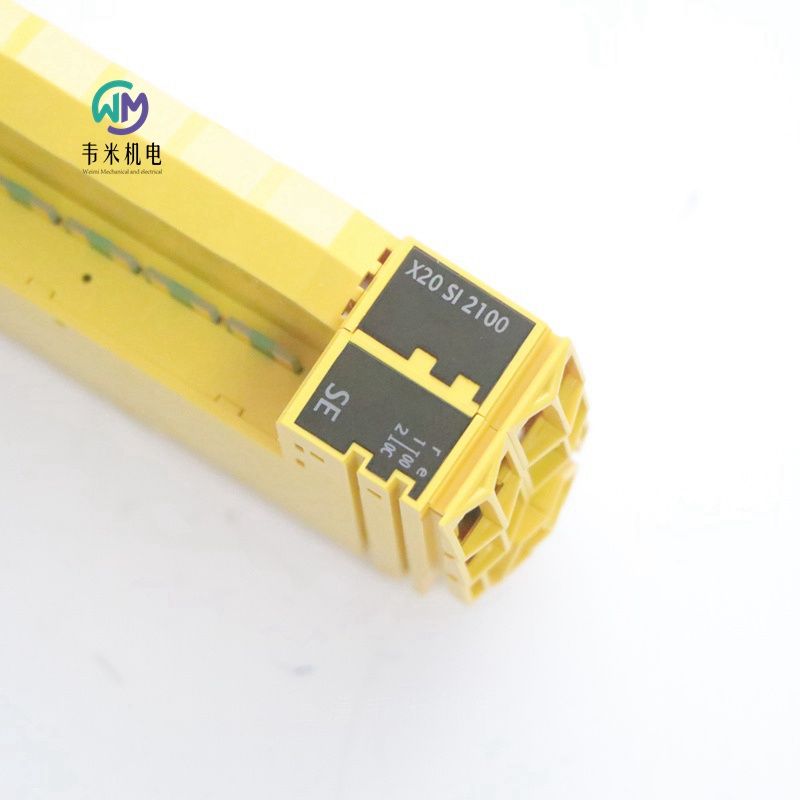

贝加莱B&R数字量输入模块X20SI2100
物料号:
X20SI2100
描述:
2个安全数字输入
2个脉冲输出
接收器电路
可为每个通道配置软件输入滤波器
该模块配备2个安全数字输入。其设计用于24 VDC的标称电压。
该模块可用于读取安全相关应用中的各种数字信号，可达PL e或SIL 3。
该模块配备了可单独配置的过滤器，用于开启和关闭行为。该模块还提供用于诊断传感器线路的脉冲信号。
该模块专为X20 12针接线端子而设计。
简短描述
I/O模块2个安全A型数字输入，2个脉冲输出，24 VDC
一般信息
B&R ID代码0x1F15
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
停电模式
范围模块
功能模块功能
独立模式否
I/O循环时间800µs
功耗
0.25 W母线
内部I/O 1 W
致动器引起的额外功耗（电阻）[W]0.3
电气隔离
频道-巴士是
频道-频道号
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
美国国立大学1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，第3部分
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，国际标准化组织第3版
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：A（0至45°C）
湿度：B（高达100%）
振动：A（0.7克）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC21B
温度：5-45°C
振动：0.7克
EMC：桥梁和露天甲板
KC是
安全特性
注：见“安全特性”一节。
I/O电源
标称电压24 VDC
电压范围24 VDC-15%/+20%
集成保护功能反极性保护
安全数字输入
数量2
变体类型A
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入过滤器
硬件≤150μs
软件可在0到500毫秒之间配置
输入电路接收器
输入电压24 VDC-15%/+20%
24 VDC时的输入电流。2 mA至4.59 mA。硬件版本J0及更高版本：2 mA至3.28 mA。
输入电阻值。5.23 kΩ，硬件版本J0及版本：7.33 kΩ
错误检测时间100ms
通道和母线之间的绝缘电压500Veff
切换阈值
低<5 VDC
高压>15VDC
信号源（脉冲输出或外部信号）和输入之间的线路长度。60米无屏蔽线路
400米，带屏蔽线
脉冲输出
数量2
变体推拉
标称输出电流100mA，硬件版本J0及更高版本：50mA
输出保护过载或短路时所有通道的热关闭，
硬件版本J0及更高版本：过载或短路时关闭单个通道
峰值短路电流300 mA，硬件版本J0及更高版本：25 A，持续15µs
短路电流100 mAeff
输出关闭时的漏电流为0.1mA
RDS（开启）60Ω
开关电压I/O电源减去RDS（打开）引起的电压降
总标称电流200mA，硬件版本J0及更高版本：100mA
运行条件
安装方向
水平是
垂直是
安装海拔高度0至2000米，无限制
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向0至60°C
垂直安装方向0至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x安全键接线端子。
单独订购1x安全键控总线模块。
间距25+0.2mm
