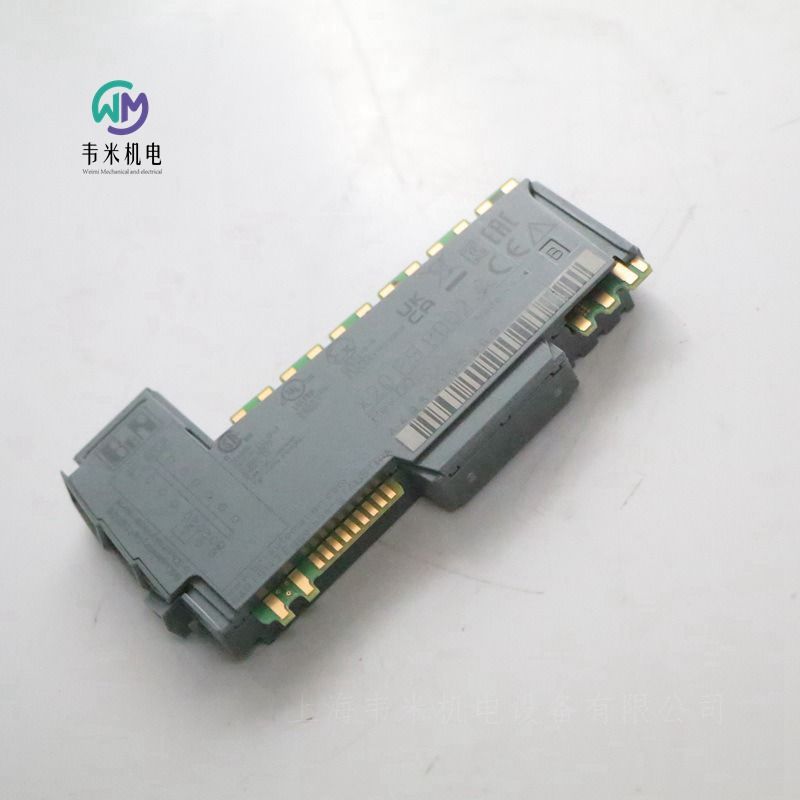

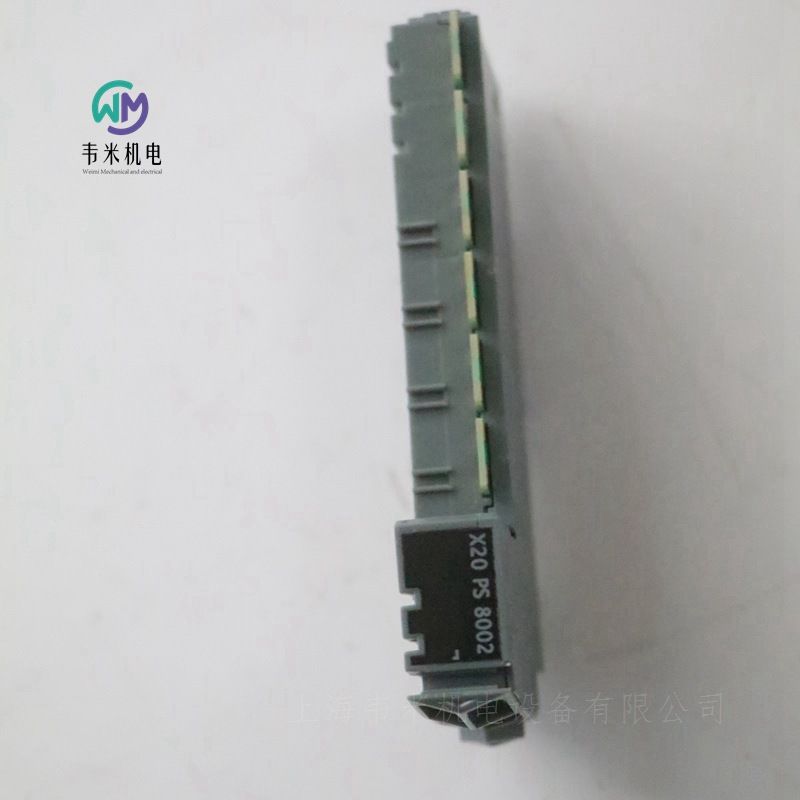

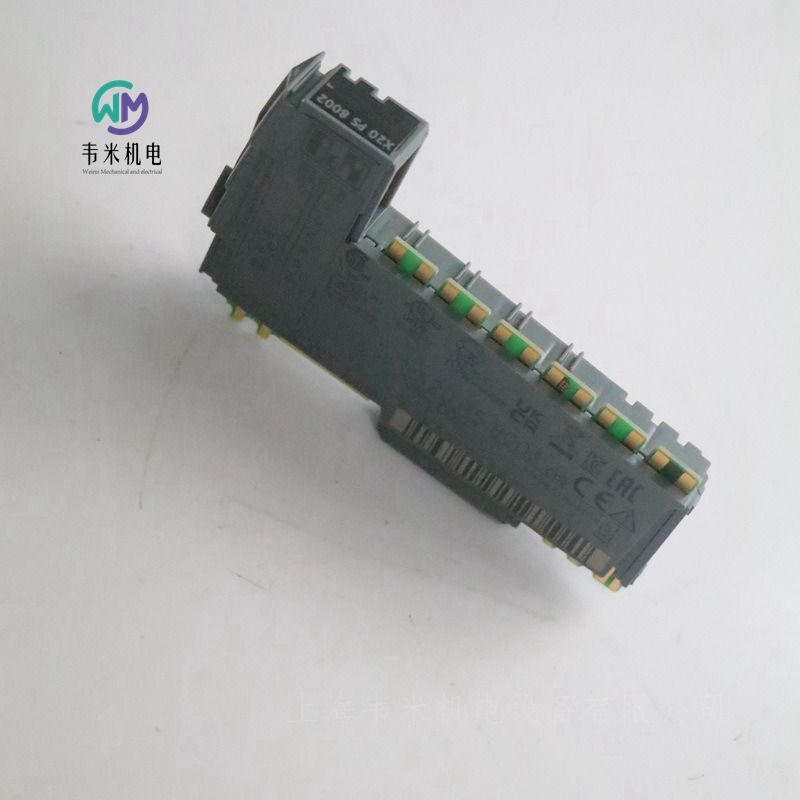

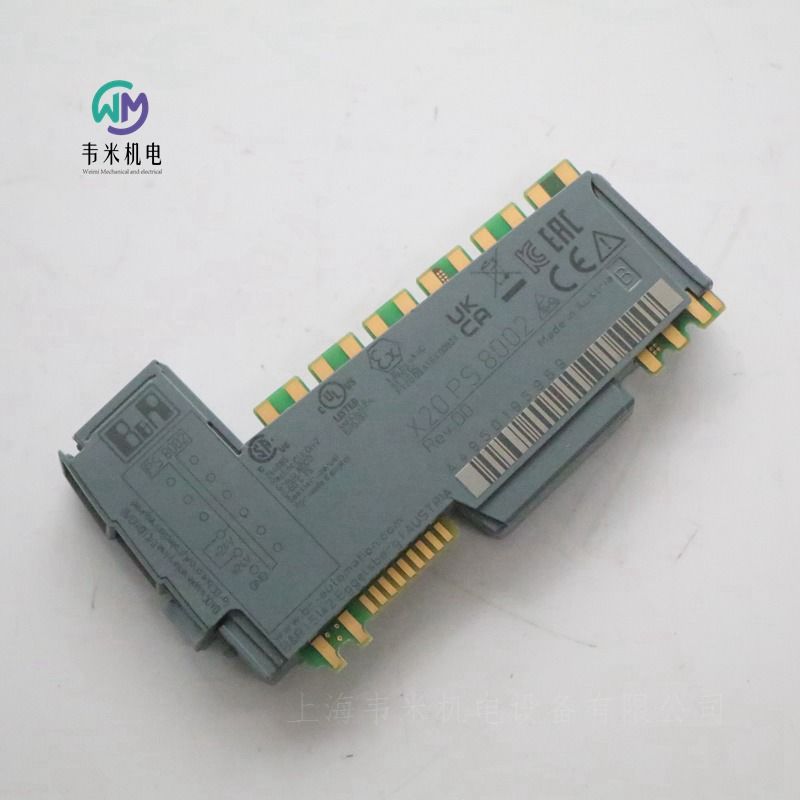

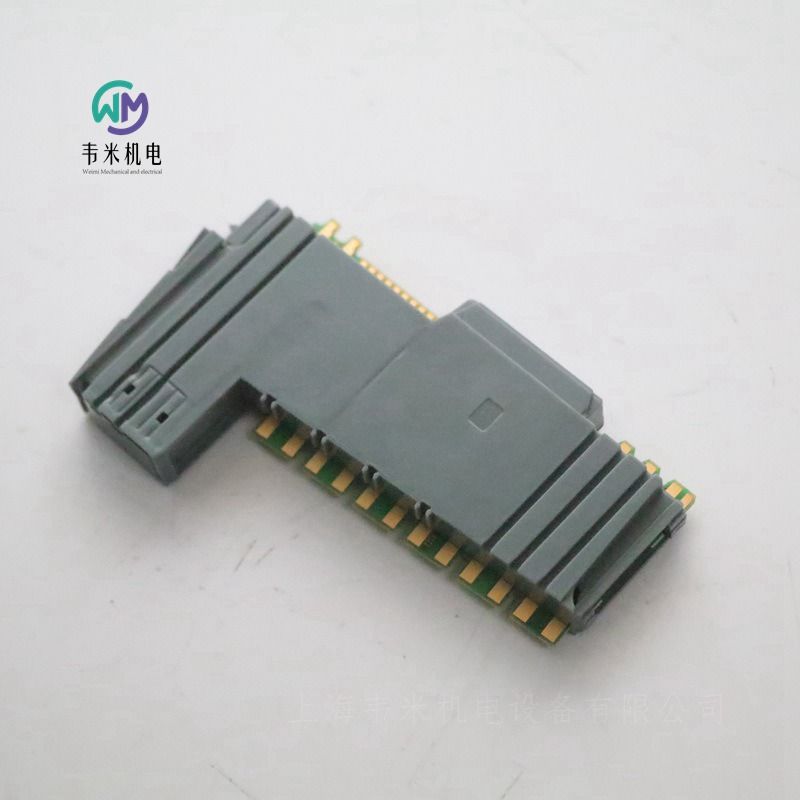

贝加莱Hub系统电源模块X20PS8002，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R X20 Hub系统电源模块
物料号:
X20PS8002
描述:
X20独立设备的供应
I/O电源和设备电源之间没有电气隔离
电源模块用于为X20独立设备供电。这些包括例如X20HB8884 POWERLINK紧凑型链路选择器和X20HB888独立集线器。
简短描述
X20独立设备的24 VDC电源模块
一般信息
状态指示器操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯
过载是，使用LED状态指示灯
功耗1.34 W
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
输入电源
输入电压24 VDC-15%/+20%
输入电流值。零点七一
保险丝集成，不可更换
反极性保护是
输出电源
过载特性防短路、临时过载
标称输出功率
45°C时水平安装方向为7 W，55°C时为5 W
垂直安装方向40°C时为7 W，50°C时5 W
电学性质
电气隔离I/O电源未与设备电源隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB12。
间距12.5+0.2mm

贝加莱B&R产品：触摸屏、伺服电机，伺服驱动器、插入式模块，逆变模块，CPU模块、总线控制器、接口模块、通信模块、冗余系统系统模块、数字量输入模块，数字量输出模块，模拟量输入模块，模拟量输出模块、混合模块、电机模块、计数模块、温度测量模块、电源模块、总线模块、端子排、电缆、CF卡等

贝加莱20 Hub系统系统模块
X20BB80
X20BB80X
X20BB81
X20BB82
X20HB1881
X20HB1882
X20HB2880
X20HB2881
X20PS8002
X20PS9400
X20PS9402

贝加莱B&R电源模块物料编号：
X20PS2100
说明：
用于内部I/O电源的24 VDC电源模块
电源模块用于内部I/O电源。
简短描述
电源模块用于内部I/O电源的24 VDC电源模块
一般信息
B&R ID代码0x1BBF
状态指示灯工作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.2 W
内部I/O 0.6 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10 A，慢速熔断
反极性保护无
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许接触负载10 A
电气特性
电气隔离I/O电源未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x电源总线模块X20BM01
间距12.5+0.2mm

贝加莱B&R电源模块X20PS3300
物料编号：
X20PS3300
说明：
X2X链路和内部I/O电源的馈电
馈电和X2X链路电源的电气隔离
通过同时操作多个电源模块，可以实现X2X链路电源的冗余
电源模块配备X2X链路的馈线以及内部I/O电源。
简短描述
电源模块用于内部I/O电源的24 VDC电源模块
一般信息
B&R ID代码0x1BBF
状态指示灯工作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.2 W
内部I/O 0.6 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10 A，慢速熔断
反极性保护无
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许接触负载10 A
电气特性
电气隔离I/O电源未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x电源总线模块X20BM01
间距12.5+0.2mm


贝加莱B&R电源供电模块
物料编号：
X20PS9500
说明：
为紧凑型或现场总线CPU、X2X链路网络和内部I/O电源供电
电源和CPU/X2X链路电源的电气隔离
通过同时操作多个电源模块，可以实现CPU/X2X链路电源的冗余
RS232可配置为在线接口
CAN总线
电源模块与X20紧凑型或现场总线CPU一起使用。它配备紧凑型或现场总线CPU电源、X2X链路网络和内部I/O电源。
简短描述
电源模块24 VDC电源模块，用于Compact或Fieldbus CPU、X2X Link电源和I/O
接口1x RS232，1x CAN总线
一般信息
B&R ID代码0x2018
状态指示灯过载、工作状态、模块状态、RS232、CAN总线
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
CAN总线数据传输是，使用LED状态指示灯
RS232数据传输是，使用LED状态指示灯
过载是，使用LED状态指示灯和软件
X2X链路电源的功耗1.42 W
功耗
内部I/O 0.6 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
CPU/X2X链路电源输入
输入电压24 VDC-15%/+20%
输入电流大值。零点七一
保险丝集成，无法更换
反极性保护是
CPU/X2X链路电源输出
标称输出功率7 W
并联是
冗余操作是
过载特性防短路、临时过载
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10 A，慢速熔断
反极性保护无
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许接触负载10 A
接口
接口IF1
信号RS232
通过12针接线板X20TB12的变体连接
大传输速率。115.2 kbit/s
接口IF3
信号CAN总线
通过12针接线板X20TB12的变体连接
大传输速率。1 Mbit/s
电气特性
电气隔离
CPU/X2X链路电源与CPU/X2X链路电源隔离
I/O电源未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x紧凑型CPU底座X20B22或X20B27
单独订购1x现场总线CPU底座X20B3x/4x
间距12.5+0.2mm


贝加莱B&R数字量输入模块
物料编号：
X20DI9371
说明：
12个数字输入
接收器连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备12个用于单线连接的输入。该模块设计用于接收器输入接线。
X20数字量输入模块,12个输入量,24 VDC,漏式,可配置的输入滤波,1线连接技术
简短描述
I/O模块12个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0x1B95
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.18 W
内部I/O 1.75 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。3.75毫安
输入电路接收器
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块
物料号:
X20DO4649
描述:
4个数字输出
240 VAC/30 VDC继电器模块
4个常开触点
单通道隔离输出
该模块配备4个继电器输出，具有240 VAC/30 VDC的常开触点。输出是单通道隔离的。
简短描述
输入/输出模块4个数字输出30 VDC/240 VAC，输出单通道隔离
一般信息
B&R ID代码0xA704
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示灯
功耗
公交车0.8 W
内部I/O-
致动器引起的额外功耗（电阻）[W]+1.5
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输出
变体继电器/常开触点
通道是单通道隔离的。
标称电压30 VDC/240 VAC
电压264 VAC
开关电压值。110伏直流电/264伏交流电压
额定频率DC/45至63 Hz
标称输出电流为30 VDC时5 A，240 VAC时5 A
30 VDC时的总标称电流为10A，240 VAC时的总额定电流为10A
执行器电源外部
涌入电流。5 A（每个通道）
接触电阻。100 mΩ
切换延迟
0 → 1≤10ms
1 → 0≤10ms
绝缘电压
通道-总线在2300 VAC下测试
通道-在750 VAC下测试的通道
使用寿命
电气值。5 x 104次动作。（否）在5A时
机械值。2次107次行动
交换容量
0.05 W/2.4 VA
150瓦/1250伏安
保护电路
内部无
外部
AC RC组合或VDR
直流反向二极管、RC组合或VDR
电学性质
电气隔离通道与通道、总线和I/O电源隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米不允许
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块
物料编号：
X20DO4322
说明：
4个数字输出
源连接
三线连接
执行器电源的24 VDC和接地
集成输出保护
OSP模式
该模块配备4个用于3线连接的输出。
X20数字量输出模块,4个输出,24 VDC,0.5 A,源式,3线连接技术
简短描述
I/O模块4数字输出24 VDC，用于3线连接
一般信息
B&R ID代码0x1B97
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.16 W
内部I/O 0.49 W
执行器引起的额外功耗（电阻）[W]+0.21
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5 A
总标称电流2 A
连接类型3线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
执行器电源总计0.5 A，用于输出独立执行器电源
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5µA
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300µs
1.→ 0<300µs
开关频率
大电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
执行器电源
电压模块电源减去短路保护的电压降
大500 mA时短路保护的电压降。2伏
短路保护是
功耗
执行器电源大值。12 W
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块
物料编号：
X20DO6322
说明：
6个数字输出
源连接
双线连接
信号电源接地
集成输出保护
带6针接线板的单线连接类型
OSP模式
该模块配备6个用于单线或双线连接的输出。X20 6针接线板可用于通用单线接线。可使用12针接线板进行双线布线。该模块设计用于电源输出接线。
简短描述
I/O模块6数字输出24 VDC，用于1线或2线连接
一般信息
B&R ID代码0x1B98
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.18 W
内部I/O 0.71 W
执行器引起的额外功耗（电阻）[W]+0.31
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5 A
总标称电流3 A
连接类型1或2线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5µA
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300µs
1.→ 0<300µs
开关频率
电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
贝加莱Hub系统电源模块X20PS8002
